MANUALE UTENTE Black200A Mini BRAUN

Manuale dell'utente ScoutingCam BLACK200A Mini

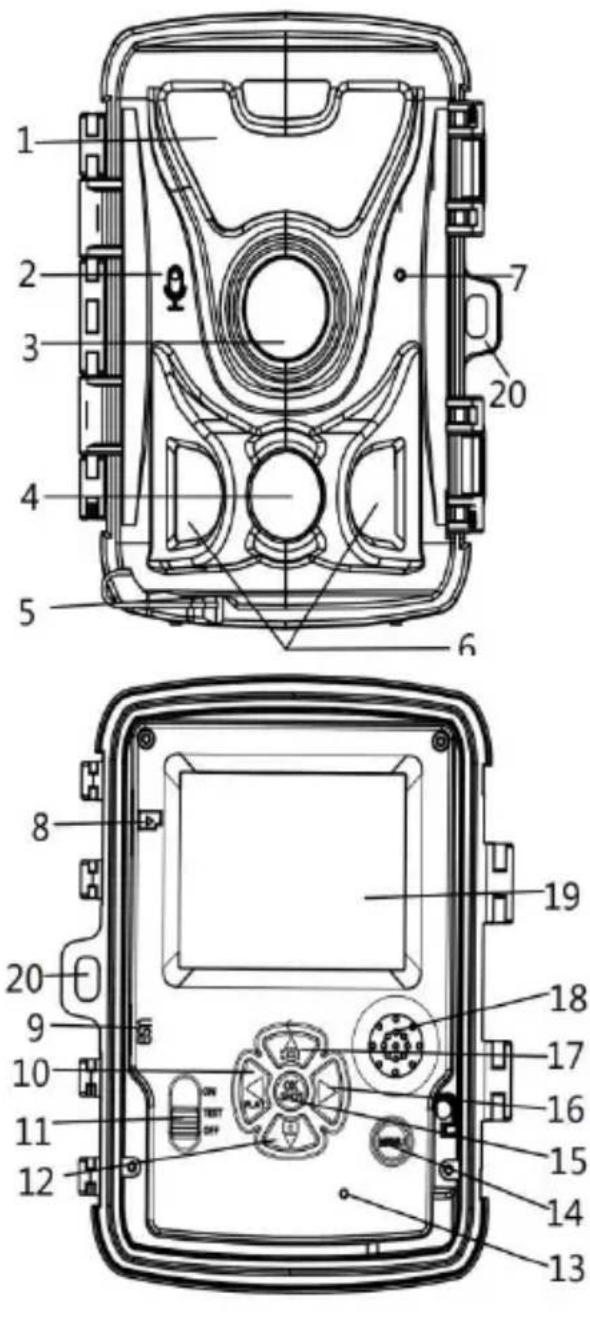

Parti della videocamera

1. LED IR
2. Microfono
3. Obiettivo
4. Sensore di movimento anteriore
5. Porta dell'alimentatore C
6. Sensore di movimento laterale
7. Spia
8. Slot per scheda micro S
9. Jack USB-C
10. Pulsante Sinistra/Riproduzione
11. Interruttore ATTIVA-TEST-DISATTIVA
12. Pulsante Giù/Acquisizion
13. Foro per allarme opzionale
14. Pulsante Menu

1. Pulsante OK/Scatto
2. Pulsante destra
3. Pulsante Su/Video
4. Altoparlante
5. Schermo
6. Foro chiusura

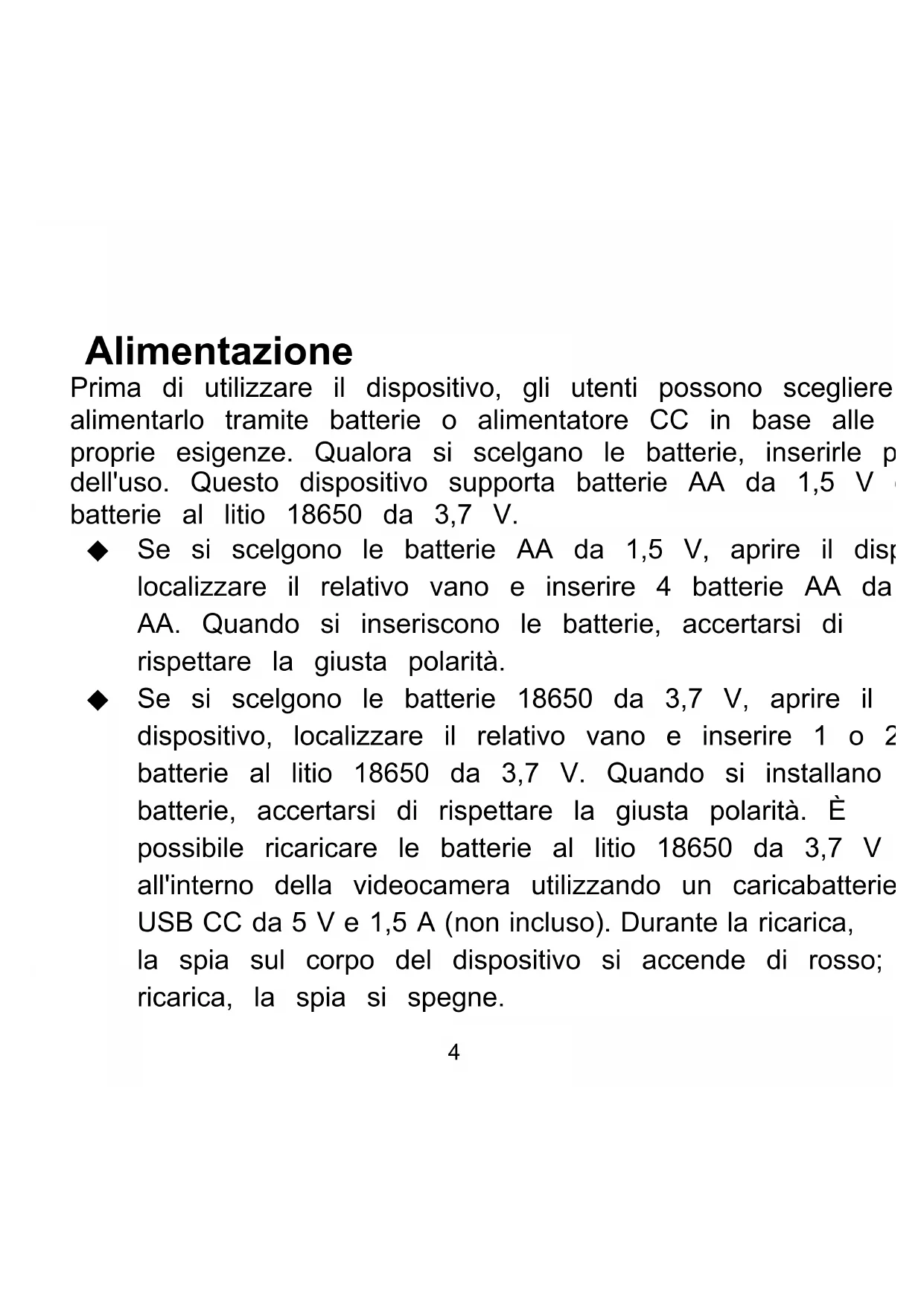

Alimentazione

Prima di utilizzare il dispositivo, gli utenti possono scegliere alimentarlo tramite batterie o alimentatore CC in base alle proprie esigenze. Qualora si scelgano le batterie, inserirle p dell'uso. Questo dispositivo supporta batterie AA da 1,5 V batterie al litio 18650 da 3,7 V.

◆ Se si scelgono le batterie AA da 1,5 V, aprire il disp localizzare il relativo vano e inserire 4 batterie AA da AA. Quando si inseriscono le batterie, accertarsi di rispettare la giusta polarità.

Se si scelgono le batterie 18650 da 3,7 V, aprire il dispositivo, localizzare il relativo vano e inserire 1 o 2 batterie al litio 18650 da 3,7 V. Quando si installano batterie, accertarsi di rispettare la giusta polarità. È possibile ricaricare le batterie al litio 18650 da 3,7 V all'interno della videocamera utilizzando un caricabatterie USB CC da 5 V e 1,5 A (non incluso). Durante la ricarica, la spia sul corpo del dispositivo si accende di rosso; ricarica, la spia si spegne.

- Quando si utilizza un alimentatore CC da 6 V e 1,5 (incluso) per l'alimentazione, localizzare la porta dell'alimentatore CC sul fondo del dispositivo e aprire protezione di gomma, quindi collegare un'estremità del cavo dell'alimentatore al dispositivo e l'altra a una pres corrente.

Inserimento della scheda di memoria

Preparare una scheda micro SD su cui salvare i file e ins nella videocamera. Prima di iniziare a registrare, formattare scheda di memoria.

◆ Il dispositivo supporta schede micro SD fino a 512 GB consigliabile utilizzare una scheda di classe 6 o con velocità superiori.

◆ Per evitare malfunzionamenti, la scheda di memoria deve essere molto lontana dall'acqua, da forti vibrazioni, polvere fonti di calore e luce solare diretta.

◆ Non inserire la scheda di memoria con forza. Fare riferimento alla marcatura sulla videocamera.

◆ Per il primo utilizzo, attendere che la temperatura della scheda di memoria raggiunga la temperatura ambiente. La temperatura e l'umidità dell'ambiente possono causare un cortocircuito. Si noti la protezione per la videocamera quando si utilizza all'aperto.

- Quando lo spazio sulla scheda di memoria si esaurisc videocamera smette automaticamente di registrare se la funzione di acquisizione continua è disattiva.

◆ Premi delicatamente il bordo della carta per estrarre la cTF.

Operazioni di base

Accensione e spegnimento della videocamera

Per accendere la videocamera, spostare l'interruttore di selezion della modalità su "Test" o "On". Una volta accesa la videocan comparirà la schermata di selezione del tipo di batterie: preme pulsanti Su e Giù per scegliere tra batterie alcaline da 1,5 V batterie al litio da 3,7 V, quindi premere il pulsante OK per confermare.

Per spegnere la videocamera, spostare l'interruttore di selezione della modalità su "Off".

Configurazione sistema

Commutare il pulsante Modalità su “Test”, quindi impostare i parametri di sistema.

1. Premere il pulsante Menu per aprire il menu di configurazione.

2. Premere i pulsanti Su/Giù per navigare tra le voci del

Premere il pulsante OK per accedere alla schermata da opzioni.

1. Premere i pulsanti Su/Giù per navigare tra le opzioni. Premere il pulsante OK per confermare le opzioni.

2. Premere nuovamente il pulsante Menu per tornare indietro all'ultimo menu o uscire dal menu di configurazione.

Modalità

Impostazione della modalità operativa. In modalità foto, la videocamera scatterà anche foto. In modalità Video, la videocamera registrerà video. In modalità Foto e Video, la videocamera scatterà prima una foto, poi avvierà la registrazic video.

Opzioni:[Photo]/[Video]/[Photo & Video].

Risoluzione foto

Impostare la risoluzione del fermo immagine.

Opzioni:

[20MP(6144x3456P)]/[16MP(5376x3024P)]/[12MP(4608x2592

P)]/[8MP(3840x2160P)]/[5MP

(3072x1728P)]/[3MP(2304x1296P)]/[1MP(1280x720P)].

Serie di foto

Impostare il numero di foto della scatto continuo. In modalità la videocamera scatterà foto di continuo.

Opzioni: [1 photo]/[2 photos in series]/[3 photos in series]/[10 photos in series].

Risoluzione video

Impostazione della risoluzione video. Maggiore è la risoluzione, minore sarà la durata del video archiviabile e viceversa.

Opzioni:

[1920x1080P]/[1280x720P]/[848x480P]/[720x480P]/[640x480P]/[320x240P].

Risoluzione video TL

Impostare la risoluzione del video time-lapse.Opzioni:

[8MP(3840x2160P)]/[5MP (3072x1728P)]/[3MP(2304x1296P)].

Lunghezza video

Impostare la durata di registrazione di un video clip. Il tempo breve è 3 secondi e quello più lungo è 10 minuti.

Opzioni: 3 secondi\~10 minuti.

Registrazione audio

Aprire questa funzione, la videocamera registrerà l'audio duran la registrazione video.

Opzioni: [On]/[Off].

Ritardo nello scatto

Impostare il tempo di ritardo dello scatto quando la videocam rileva il movimento. Nel tempo selezionato, la videocamera no registrerà alcuna immagine o video. Questa funzione può evita di memorizzare troppo dello stesso evento e risparmiare più capacità.

Opzioni: 5 secondi\~60 minuti.

Sensibilità del sensore di movimento

Impostare la sensibilità del sensore. Impatto ambientale è bas in interni, è possibile scegliere “Low”. All'aperto, scegliere “Middle” in condizione normale. Scegliere “High” se l'impatto ambientale all'aperto è alto. La temperatura può anche influenzare la sensibilità del sensore. “Alta” si applica in ambi miti. “Bassa” si applica in ambienti freddi.

Opzioni: [Low]/[Middle]/[High].

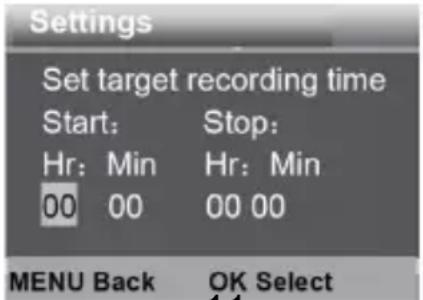

Tempo di registrazione target

Impostare il tempo di registrazione target. Come mostrato nell'immagine seguente, è possibile impostare il tempo di avvi di arresto. La videocamera funzionerà solo nell'intervallo di ter indicato. In altro momento, la videocamera sarà in stato di standby.

Opzioni: [On]/[Off].

Settings Set target recording time Start: Stop: Hr: Min Hr: Min 00 00 00 00 MENU Back OK Select

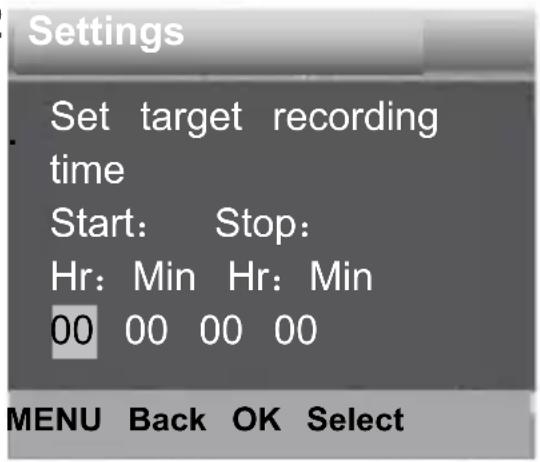

Tempo di registrazione target 2

Impostazione del tempo di registrazione del secondo target.

Opzioni: [On]/[Off].

Settings Set target recording time Start: Stop: Hr: Min Hr: Min 00 00 00 00 MENU Back OK Select

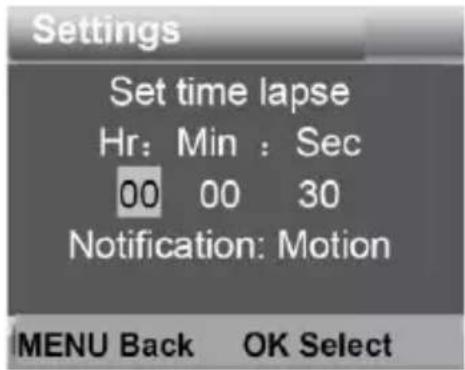

Time-lapse

Nel menu Time lapse, ci sono tre opzioni come indicato di seguito.

[Normal]: La videocamera scatterà automaticamente le immagir secondo l'intervallo di tempo impostato. Ad esempio, impostare l'intervallo di tempo di 1 ora, la videocamera scatterà una fot ogni ora. Per osservare una fioritura della pianta, la videocar effettuerà 24 foto in 24 ore per registrare l'intero processo di fioritura.

[TL Video]: È possibile impostare l'intervallo di tempo. L'intervi di tempo è da 3 secondi a 24 ore. Ad esempio, impostare l'intervallo di 1 ora, la videocamera scatterà una foto ogni or la videocamera funziona per 24 ore, ci saranno 24 foto. Que foto saranno convertite in video.

Settings Set time lapse Hr: Min : Sec 00 00 30 Notification: Motion MENU Back OK Select

[Off]: Spegnere la funzione time-lapse.

Lingua

Impostare la lingua del display.

Opzioni:

[English]/[Deutsch]/[Dansk]/[Suomi]/[Svenska]

/[Español]/[Français]/[Italiano]/[Dutch]/[Portugués]/[Czech]/[简体中文]/[日本语].

Acquisizione continua

Impostare la videocamera per registrare il video di continuo.

Opzioni: [On]/[Off].

Ora e data

Impostare l'ora e la data della videocamera.

Il formato della data: gg/mm/aaaa, aaaa/mm/gg, mm/gg/aaaa.

Il formato orario: 24h, 12h.

Premere il pulsante Destra per scegliere la voce. Premere il pulsante Su/Giù per regolare il valore. E premere il pulsante per confermare.

Opzioni: [Set time & date]/[Time format]/[Date format].

Timbro fotografico

Timbrare o meno la foto con data e ora.Opzioni: [Time & date]/[Date]/[Off].

Protezione con password

Impostare la password di accensione della videocamera. La

password è di quattro cifre, ogni cifra va 0 a 9.

Se si è dimenticata la password, ripristinare la videocamera. Quindi tutti i parametri saranno ripristinati alle impostazioni d fabbrica.

Opzioni: [On]/[Off].

Suono bip

Aprire/chiudere il suono del pulsante.

Opzioni: [On]/[Off].

Formattare la scheda di memoria

La formattazione della scheda di memoria cancellerà tutti i da modo permanente. Prima di usare una nuova scheda di memo una scheda che è stata usata in altro dispositivo in prece formattare la scheda di memoria.

Opzioni: [Yes]/[No].

Numero di serie

Impostare il numero di serie unico per la videocamera. Il nur è di quattro cifre, ogni cifra va 0 a 9 e da A a Z.

Opzioni: [On]/[Off].

Ripristino delle impostazioni

Ripristinare le videocamera alle impostazioni predefinite di fabbrica incluso password, numero di serie ecc.

Opzioni: [Yes]/[No].

Versione

Verificare le informazioni del firmware della videocamera.

Scattare foto, registrare video, riprodurre

Commutare il pulsante Modalità su “Test”. In questa modalità, possibile scattare foto, registrare video e riprodurre file manualmente.

◆ Scattare foto: Premere il pulsante Foto per passare alla modalità foto. Premere il pulsante Scatto per scattare una foto.
◆ Registrare video: Premere il pulsante Video per passare a modalità video. Premi il pulsante Scatto per iniziare a registrare un video. Premere di nuovo il pulsante Scatto terminare la registrazione.
◆ Riproduzione: Premere il pulsante Riproduzione per acceder

all'interfaccia di riproduzione. Premere i pulsanti Su/Giù pe navigare tra le foto e i video. Per riprodurre un video, p il pulsante OK. Premere nuovamente il pulsante OK per mettere in pausa la riproduzione. Premere il pulsante Mer per interrompere la riproduzione. Premere nuovamente il pulsante Riproduzione per uscire dalla modalità di riproduzione.

Menu Riproduzione:

1) Eliminare il file corrente: Eliminare foto o video corrente. Opzioni: [Cancel]/[Delete].
2) Eliminare tutti i file: Eliminare tutti i file foto e video dalla scheda di memoria. Opzioni: [Cancel]/[Delete].
3) Attivare la presentazione: Riprodurre le foto come slide. O foto sarà visualizzata per 3 secondi. Premere il pulsante per arrestare la riproduzione.
4) Protezione sovrascrittura: Bloccare il file. Ciò può evitare la cancellazione accidentale. Opzioni:[Write-protect current file]/[Write-protect all files]/[Unlock current file]/[Unlock all files].

Modalità funzionamento

Commutare il pulsante Modalità su “On”. Dopo aver acceso la videocamera, lo schermo mostrerà un conto alla rovescia di secondi. Quindi i LED e lo schermo si spengono. La videoca inizia a funzionare in modo indipendente ed entra in modalità standby.

Se animali selvatici entrano nell'area di rilevamento dei sensori movimento, la videocamera si attiverà e rileverà il movimento. Se animali selvatici continuano a muoversi nella zona di rilevamento del sensore, la videocamera scatterà foto o registri video automaticamente.

Quando gli animali selvatici lasciano la zona di rilevamento d sensori, la videocamera verrà disattivata e tornerà in modalità standby.

Modalità notte

Nella modalità notturna, le immagini possono essere visualizza solo in bianco e nero.

Quando si registra un video per lungo tempo di sera, la bas

tensione può avere una grande influenza sulla stabilità del dispositivo. Non registrare video a bassa tensione di sera.

Uso della staffa a parete

È possibile montare la videocamera su un muro o un albero supporto a parete in dotazione. Prima di montare il supporto parete, è necessario assicurarsi che tutte le viti esistenti siano ben serrate. La migliore distanza di installazione dal suolo è 1 metro.

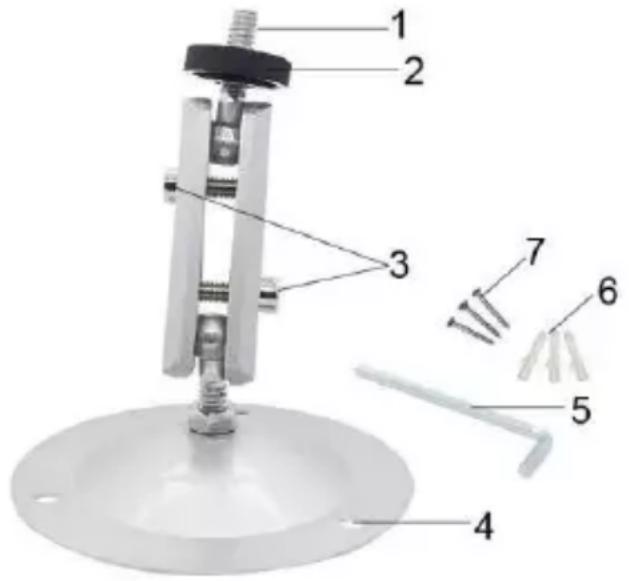

Componenti

1. Vite treppiedi
2. Dado di bloccaggio
3. Bulloni a perno
4. Fori trapanati
5. Vite esagonale
6. Spine a muro
7. Viti

Montaggio della staffa a parete Strumenti necessari

■ Trapano
■ Punta per muratura/calcestruzzo da 6 mm
■ Cacciavite a croce

Attenzione

Assicurarsi che non vi siano linee elettriche, tubi dell'acqu del riscaldamento installati nel luogo di perforazione proposto.
◆ I tasselli forniti sono adatti solo per il montaggio su ceme o pietra. Prima di iniziare l'installazione, verificare attentamente la posizione di installazione per la sua idone per i tasselli. Il materiale di assemblaggio utilizzato deve essere adatto alla rispettiva posizione. In caso di dubbio, consultare uno specialista.

Fasi di installazione

• Contrassegnare i fori mantenendo il piede del supporto a parete nella posizione di montaggio desiderata e contrassegnando le posizioni dei fori.
  ◆ Utilizzare un trapano con una punta da 6 mm per pratica fori necessari e inserire i tasselli a filo con la parete.
  ◆ Avvitare la staffa a parete con le viti in dotazione.
  ◆ Montare la videocamera sulla vite del treppiede e avvitare leggermente la videocamera (circa tre giri).
  ◆ Ruotare la videocamera nella direzione desiderata e bloccarla con il dado di blocco.
  ◆ Per spostare la videocamera nella sua posizione finale, allentare leggermente i due bulloni, posizionare la videocamera e fissare la posizione stringendo i due bullor

Scaricare i file sul computer

Ci sono due modi per scaricare file dalla scheda di memoria computer:

✿ Inserire la scheda di memoria in un lettore di schede.
✿ Collegare la videocamera a un computer usando il cavo U fornito.

Utilizzo di un lettore di schede

1. Rimuovere la scheda di memoria dalla videocamera e inserirla in un lettore di schede. Quindi collegare il lettore schede a un computer.
2. Aprire [My Computer] o [Windows Explorer] e fare doppio sull'icona del disco rimovibile che rappresenta la sched memoria.
3. Copiare i file immagine o video dalla scheda di memoria proprio computer.

Collegamento della videocamera a un PC mediante il cavo USB

1. Collegare la videocamera al computer via cavo USB.

Accendere la videocamera (TEST), lo schermo mostrerà "MSDC".

1. Aprire [My Computer] o [Windows Explorer]. Un'icona "Removable Disk" appare nell'elenco delle unità. Fare dopp clic sull'icona "Removable Disk" per visualizzare il suo contenuto. Tutti i file sono salvati nella cartella chiamata "DCIM".

2. Copiare le foto e i file sul proprio computer.

Politica sulla privacy

In ogni paese si applicano le norme legali sulla protezione de Poiché queste regole possono variare in base al Paese, ti preghiamo di contattare le autorità competenti per conoscere le recenti politiche sulla privacy nel tuo Paese. I ogni caso si pr notare:

• Non osservare aree pubbliche come marciapiedi, strade, parcheggi, ecc.
  • Non osservare mai i tuoi impiegati.
• Rispettare il dritto generale alla privacy.
• Non pubblicare immagini che mostrane persone senza il loro permesso. Non pubblicare immagini che mostrano

targhe automobilistiche identificabili.

- Rendi consapevole delle aree osservate con un cartello e informa i tuoi vicini visitatori se necessario.

CE MARCHIO CE

La marcatura CE è conforme agli standard europei e indica cl prodotto soddisfa i requisiti delle direttive UE applicabili. La dichiarazione di conformità completa è disponibile sul nostro sit Web www.braun-phototechnik.de direttamente nella pagina del prodotto.
