Black500 Mini - Telecamera di sorveglianza BRAUN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	Braun
Modello	Black500 Mini
Alimentazione	4 batterie AA (1,5 V) o alimentatore 6 V/1,5 A (non incluso)
Tipo di batterie	AA (LR6)
Memoria interna	Nessuna (richiede scheda micro SD)
Scheda di memoria compatibile	micro SD fino a 32 GB, classe 6 o superiore
Risoluzione foto	Fino a 16 MP (4608x3456)
Risoluzione video	Fino a 1920x1080 (Full HD)
Velocità video	Non specificata (standard 30 fps stimato)
Angolo di visione	Non specificato
Portata infrarossi	Regolabile (Vicino, Medio, Lontano)
Tipo di sensore	Sensore di movimento PIR (infrarosso passivo)
Sensibilità del sensore	Bassa, Media, Alta
Ritardo tra scatti	5 secondi a 60 minuti
Durata registrazione video	3 secondi a 10 minuti per clip
Modalità raffica foto	Sì (numero non specificato)
Modalità accelerata (Time Lapse)	Sì, risoluzione fino a 2592x1944
Registrazione audio	Sì, attivabile
Timestamp data/ora	Sì, regolabile (data/ora, solo data, disattivato)
Protezione tramite password	Sì, codice a 4 cifre
Schermo integrato	Sì (dimensioni non specificate)
Uscita video	Non specificata (probabilmente tramite USB)
Connettori	Mini USB, slot micro SD, alimentatore CC
Fissaggio	Supporto a parete incluso, nessun treppiede standard (alloggiamento treppiede presente)
Temperatura di funzionamento	Non specificata
Dimensioni	Non specificate
Peso	Non specificato
Accessori inclusi	Cavo USB, supporto a parete, viti, tasselli

Domande frequenti - Black500 Mini BRAUN

Come accendere la telecamera Black500 Mini ?

Per accendere la telecamera, posizionare l'interruttore della modalità su Test/On. Per spegnerla, metterlo su Off.

Che tipo di scheda di memoria utilizzare ?

Utilizzare una scheda micro SD con capacità massima di 32 GB, preferibilmente di classe 6 o superiore. Inserirla nell'apposito slot.

Come impostare data e ora ?

Impostare l'interruttore su Test, premere Menu, navigare fino a Ora e data. Utilizzare i tasti Su/Giù per modificare i valori e OK per confermare.

Come utilizzare la modalità notturna ?

La telecamera passa automaticamente in modalità notturna quando la luminosità è bassa. Le immagini diventano in bianco e nero. Assicurarsi che le batterie siano sufficientemente cariche per video notturni lunghi.

Come installare la telecamera a parete ?

Utilizzare il supporto a parete fornito. Praticare fori da 6 mm, inserire i tasselli, avvitare il supporto, quindi fissare la telecamera sulla vite del treppiede. Orientarla e bloccarla con il dado.

Come trasferire i file su un computer ?

Due metodi: rimuovere la scheda SD e utilizzare un lettore di schede, oppure collegare la telecamera al computer tramite cavo USB (modalità Test). I file si trovano nella cartella DCIM.

Cosa fare se si dimentica la password ?

È necessario resettare il dispositivo alle impostazioni di fabbrica. Questo cancellerà tutte le impostazioni e i file. Consultare il manuale per la procedura esatta.

Qual è la portata di rilevamento del sensore ?

La portata infrarossi è regolabile: Vicino, Medio o Lontano. La portata effettiva dipende dalle condizioni ambientali.

Come attivare la registrazione audio ?

Nel menu, andare su Registrazione audio e impostare su On. La telecamera registrerà l'audio insieme al video.

Qual è l'autonomia delle batterie ?

L'autonomia dipende dall'uso (numero di scatti, video lunghi, temperatura). Con batterie alcaline nuove, può variare da alcune settimane a qualche mese. Utilizzare batterie di qualità.

MANUALE UTENTE Black500 Mini BRAUN

Manuale dell'utente ScoutingCam BLACK500 Mini

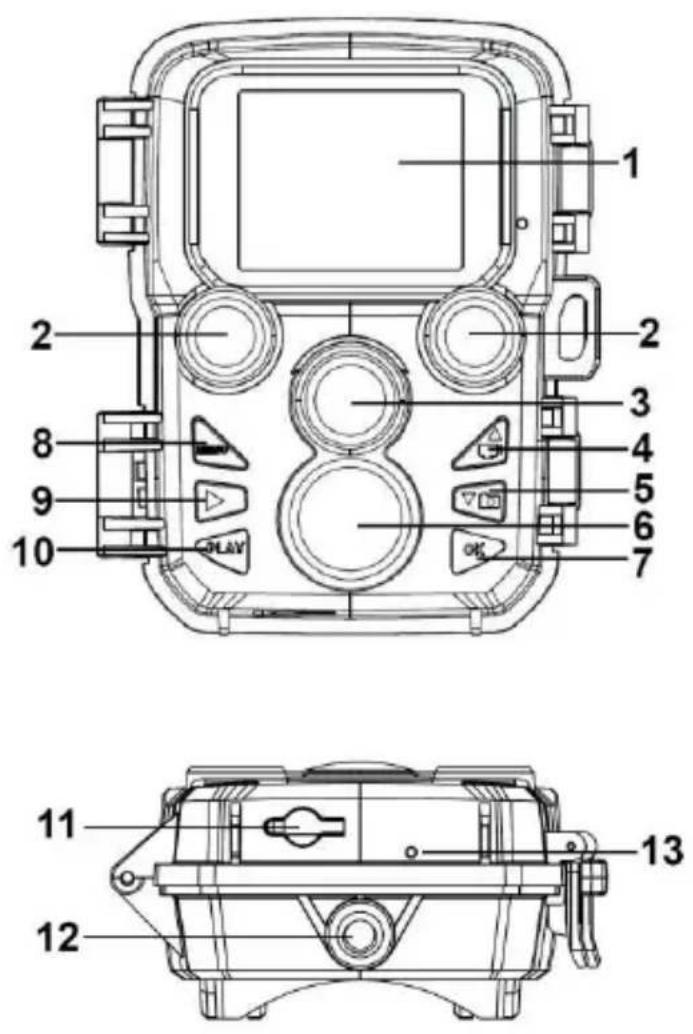

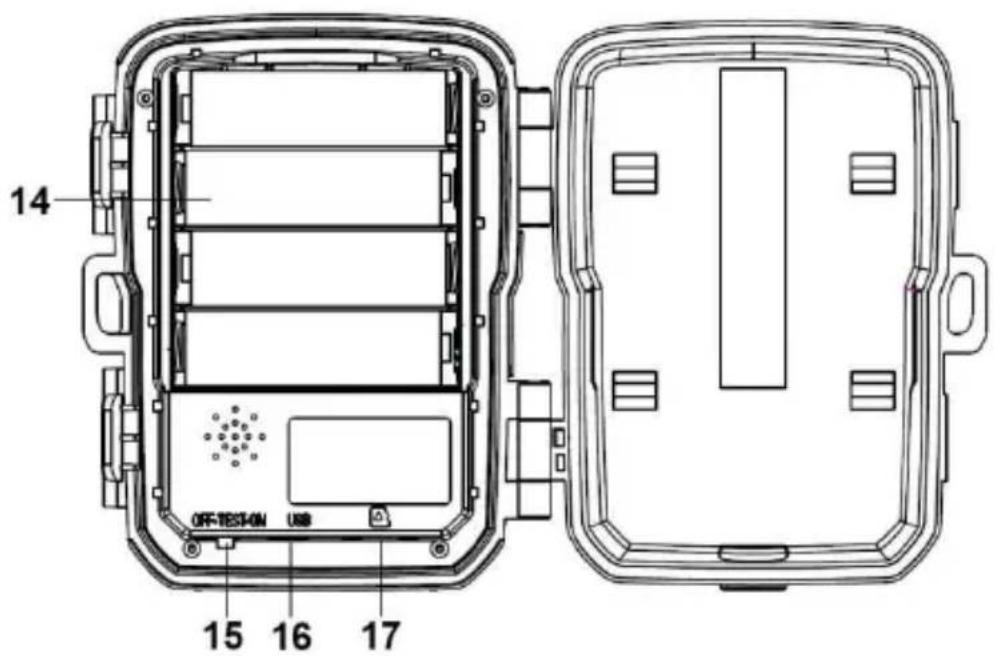

Parti della videocamera

1. Schermo
2. LED a infrarossi
3. Obiettivo
4. Pulsante Su/Video
5. Pulsante Giù/Foto
6. Sensore PIR
7. Pulsante OK/Scatto
8. Pulsante Menu
9. Pulsante destra
10. Pulsate Riproduzione
11. Porta adattatore CC
12. Slot treppiedi
13. Microfono
14. Vano batteria
15. Pulsante ON-TEST-OFF
16. Connettore Mini USB
17. Slot scheda Micro SD

14 OFF-TEST-ON USB 15 16 17

Alimentazione

Installare le batterie prima dell'uso della videocamera.

◆ Sbloccare la videocamera e si troverà il vano. Installare 4 batterie da 1,5V AA. Assicurarsi che l'elettrodo sia corretto.
◆ La videocamera può essere alimentata opzionalmente tramite un adattatore di corrente (6 V 1,5 A non in dotazione).

Inserimento della scheda di memoria

Preparare una scheda Micro SD e inserirla nella videocamera per salvare i file. Prima di registrare, formattare prima la scheda di memoria.

◆ Supporta scheda Micro SD fino a 32GB. Consigliamo di utilizzare la classe 6 o successiva.
◆ Per evitare malfunzionamenti, la scheda di memoria deve essere molto lontana dall'acqua, da forti vibrazioni, polvere, fonti di calore e luce solare diretta.

◆ Non inserire la scheda di memoria con forza. Fare riferimento alla marcatura sulla videocamera.

◆ Per il primo utilizzo, attendere che la temperatura della scheda di memoria raggiunga la temperatura ambiente. La temperatura e l'umidità dell'ambiente possono causare un cortocircuito. Si noti la protezione per la videocamera quando si utilizza all'aperto.

◆ Se la capacità della scheda di memoria è piena, la videocamera interromperà la registrazione automaticamente.

◆ Premi delicatamente il bordo della carta per estrarre la carta TF.

Operazioni di base Accensione e spegnimento della videocamera

Commutare il pulsante Modalità su “Test/On” per accendere la videocamera.

Commutare il pulsante Modalità su “Off” per spegnere la videocamera.

Configurazione sistema

Commutare il pulsante Modalità su “Test”, quindi impostare i parametri di sistema.

1. Premere il pulsante Menu per aprire il menu di configurazione.

2. Premere il pulsante Su/Giù per la scansione di tutti i menu. Quindi premere il pulsante OK per accedere all'interfaccia delle opzioni.

3. Premere il pulsante Su/Giù per la scansione di tutte le opzioni. E premere il pulsante OK per confermare le opzioni.

4. Premere nuovamente il pulsante Menu per tornare indietro all'ultimo menu o uscire dal menu di configurazione.
   Menu di configurazione e funzione come segue:

Modalità

Impostazione della modalità operativa. In modalità foto, la videocamera scatterà anche foto. In modalità Video, la videocamera registrerà video. In modalità Foto e Video, la videocamera scatterà prima una foto, poi avvierà la registrazione video.

Opzioni:[Photo]/[Video]/[Photo & Video].

Risoluzione foto

Impostare la risoluzione del fermo immagine.

Opzioni:

[16MP(4608x3456P)]/[12MP(4000x3000P)]/[8MP(3264x2448P)]/

[5MP(2592x1944P)]/[3MP(2048x1536P)]/[1MP(1280x960P)].

Serie di foto

Impostare il numero di foto della scatto continuo. In modalità foto, la videocamera scatterà foto di continuo.

Opzioni: [1 photo]/[2 photos in series]/[3 photos in series].

Risoluzione video

Impostazione della risoluzione video. Se si sceglie una risoluzione maggiore, la dimensione del video è più grande, quindi la scheda di memoria salva meno file.

Opzioni:

[1920x1080P]/[1280x720P]/[720x480P]/[640x480P]/[320x240P].

Risoluzione video TL

Impostare la risoluzione del video time-lapse.

Opzioni: [2592x1944P]/[2048x1536P].

Lunghezza video

Impostare la durata di registrazione di un video clip. Il tempo più breve è 3 secondi e quello più lungo è 10 minuti.

Opzioni: 3 secondi\~10 minuti.

Registrazione audio

Aprire questa funzione, la videocamera registrerà l'audio durante la registrazione video.

Opzioni: [On]/[Off].

Ritardo scatto

Impostare il tempo di ritardo dello scatto quando la videocamera rileva il movimento. Nel tempo selezionato, la videocamera non registrerà alcuna immagine o video. Questa funzione può evitare di memorizzare troppo dello stesso evento e risparmiare più capacità.

Opzioni: 5 secondi\~60 minuti.

Distanza IR

Impostare la distanza dell'induzione a infrarossi.

Opzioni:[Near]/[Middle]/[Far].

Sensibilità del sensore di movimento

Impostare la sensibilità del sensore. Impatto ambientale è basso in interni, è possibile scegliere “Low”. All'aperto, scegliere “Middle” in condizione normale. Scegliere “High” se l'impatto ambientale all'aperto è alto. La temperatura può anche influenzare la sensibilità del sensore. “Alta” si applica in ambienti miti. “Bassa” si applica in ambienti freddi.

Opzioni: [Low]/[Middle]/[High].

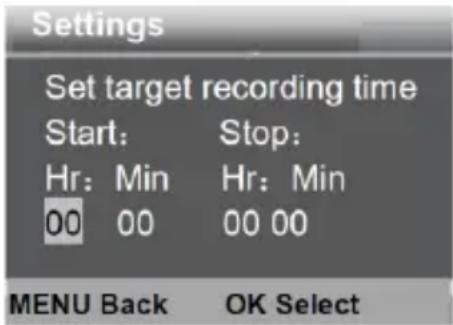

Tempo di registrazione target

Impostare il tempo di registrazione target. Come mostrato nell'immagine seguente, è possibile impostare il tempo di avvio e di arresto. La videocamera funzionerà solo nell'intervallo di tempo indicato. In altro momento, la videocamera sarà in stato di standby.

Opzioni: [On]/[Off].

Settings Set target recording time Start: Stop: Hr: Min Hr: Min 00 00 00 00 MENU Back OK Select

Time-lapse

Nel menu Time lapse, ci sono tre opzioni come indicato di seguito.

[Normal]: La videocamera scatterà automaticamente le immagini secondo l'intervallo di tempo impostato. Ad esempio, impostare l'intervallo di tempo di 1 ora, la videocamera scatterà una foto ogni ora. Per osservare una fioritura della pianta, la videocamera effettuerà 24 foto in 24 ore per registrare l'intero processo di fioritura.

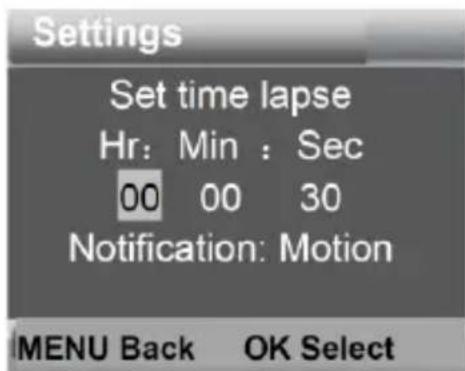

[TL Video]: È possibile impostare l'intervallo di tempo. L'intervallo di tempo è da 3 secondi a 24 ore. Ad esempio, impostare l'intervallo di 1 ora, la videocamera scatterà una foto ogni ora. Se la videocamera funziona per 24 ore, ci saranno 24 foto. Queste foto saranno convertite in video.

Settings Set time lapse Hr: Min : Sec 00 00 30 Notification: Motion MENU Back OK Select

[Off]: Spegnere la funzione time-lapse.

Lingua

Impostare la lingua del display.

Opzioni:

Acquisizione continua

Impostare la videocamera per registrare il video di continuo.

Opzioni: [On]/[Off].

Ora e data

Impostare l'ora e la data della videocamera.

Il formato della data: gg/mm/aaaa, aaaa/mm/gg, mm/gg/aaaa.

Il formato orario: 24h, 12h.

Premere il pulsante Destra per scegliere la voce. Premere il pulsante Su/Giù per regolare il valore. E premere il pulsante OK per confermare.

Opzioni: [Set time & date]/[Time format]/[Date format].

Timbro fotografico

Timbrare o meno la foto con data e ora.

Opzioni: [Time & date]/[Date]/[Off].

Protezione con password

Impostare la password di accensione della videocamera. La password è di quattro cifre, ogni cifra va 0 a 9.

Se si è dimenticata la password, ripristinare la videocamera.

Quindi tutti i parametri saranno ripristinati alle impostazioni di fabbrica.

Opzioni: [On]/[Off].

Suono bip

Aprire/chiudere il suono del pulsante.

Opzioni: [On]/[Off].

Formattare la scheda di memoria

La formattazione della scheda di memoria cancellerà tutti i dati in modo permanente. Prima di usare una nuova scheda di memoria o una scheda che è stata usata in altro dispositivo in precedenza, formattare la scheda di memoria.

Opzioni: [Yes]/[No].

Numero di serie

Impostare il numero di serie unico per la videocamera. Il numero è di quattro cifre, ogni cifra va 0 a 9 e da A a Z.

Opzioni: [On]/[Off].

Ripristino delle impostazioni

Ripristinare le videocamera alle impostazioni predefinite di fabbrica incluso password, numero di serie ecc.

Opzioni: [Yes]/[No].

Versione

Verificare le informazioni del firmware della videocamera.

Scattare foto, registrare video, riprodurre

Commutare il pulsante Modalità su “Test”. In questa modalità, è possibile scattare foto, registrare video e riprodurre file manualmente.

◆ Scattare foto: Premere il pulsante Foto per passare alla modalità foto. Premere il pulsante Scatto per scattare una foto.
◆ Registrare video: Premere il pulsante Video per passare alla modalità video. Premi il pulsante Scatto per iniziare a registrare un video. Premere di nuovo il pulsante Scatto per terminare la registrazione.
◆ Riproduzione: Premere il pulsante Riproduzione per accedere all'interfaccia di riproduzione. Premere il pulsante Su/Giù per scansire foto e video. Per riprodurre un video, premere il pulsante OK per riprodurre il video. Premere nuovamente il pulsante OK per mettere in pausa. Premere il pulsante Menu per arrestare la riproduzione. Premere nuovamente il pulsante Riproduzione per uscire dalla modalità di riproduzione.

Menu Riproduzione:

1) Eliminare il file corrente: Eliminare foto o video corrente. Opzioni: [Cancel]/[Delete].
2) Eliminare tutti i file: Eliminare tutti i file foto e video dalla scheda di memoria. Opzioni: [Cancel]/[Delete].
3) Attivare la presentazione: Riprodurre le foto come slide. Ogni foto sarà visualizzata per 3 secondi. Premere il pulsante OK per arrestare la riproduzione.
4) Protezione sovrascrittura: Bloccare il file. Ciò può evitare la cancellazione accidentale. Opzioni:[Write-protect current file]/[Write-protect all files]/[Unlock current file]/[Unlock all files].

Modalità funzionamento

Commutare il pulsante Modalità su “On”. Dopo aver acceso la videocamera, lo schermo mostrerà un conto alla rovescia di 15 secondi. Quindi i LED e lo schermo si spengono. La videocamera inizia a funzionare in modo indipendente ed entra in modalità standby.

Se animali selvatici entrano nell'area di rilevamento dei sensori di movimento, la videocamera si attiverà e rileverà il movimento.

Se animali selvatici continuano a muoversi nella zona di rilevamento del sensore, la videocamera scatterà foto o registrerà video automaticamente.

Quando gli animali selvatici lasciano la zona di rilevamento dei sensori, la videocamera verrà disattivata e tornerà in modalità standby.

Modalità notte

Nella modalità notturna, le immagini possono essere visualizzate solo in bianco e nero.

Quando si registra un video per lungo tempo di sera, la bassa tensione può avere una grande influenza sulla stabilità del dispositivo. Non registrare video a bassa tensione di sera.

Uso della staffa a parete

È possibile montare la videocamera su un muro o un albero con il supporto a parete in dotazione. Prima di montare il supporto a

parete, è necessario assicurarsi che tutte le viti esistenti siano ben serrate. La migliore distanza di installazione dal suolo è di ca. 1 metro.

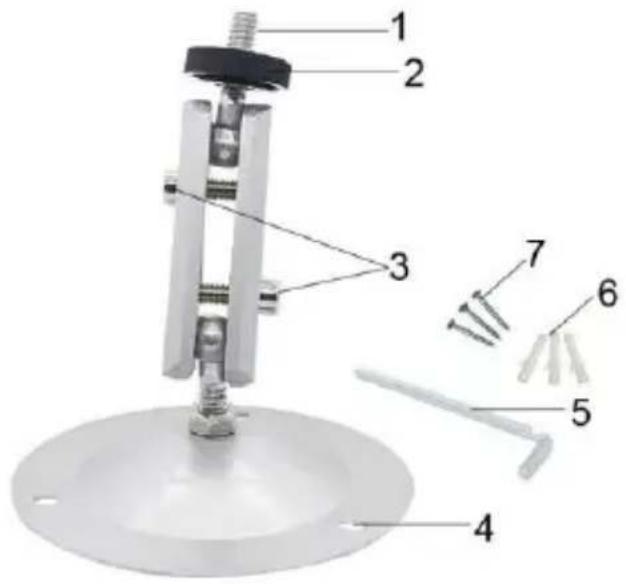

Componenti

1. Vite treppiedi
2. Dado di bloccaggio
3. Bulloni a perno
4. Fori trapanati
5. Vite esagonale
6. Spine a muro
7. Viti

Montaggio della staffa a parete Strumenti necessari

■ Trapano
■ Punta per muratura/calcestruzzo da 6 mm

■ Cacciavite a croce

Attenzione

Assicurarsi che non vi siano linee elettriche, tubi dell'acqua o del riscaldamento installati nel luogo di perforazione proposto.
◆ I tasselli forniti sono adatti solo per il montaggio su cemento o pietra. Prima di iniziare l'installazione, verificare attentamente la posizione di installazione per la sua idoneità per i tasselli. Il materiale di assemblaggio utilizzato deve essere adatto alla rispettiva posizione. In caso di dubbio, consultare uno specialista.

Fasi di installazione

◆ Contrassegnare i fori mantenendo il piede del supporto a parete nella posizione di montaggio desiderata e contrassegnando le posizioni dei fori.
◆ Utilizzare un trapano con una punta da 6 mm per praticare i fori necessari e inserire i tasselli a filo con la parete.

◆ Avvitare la staffa a parete con le viti in dotazione.
◆ Montare la videocamera sulla vite del treppiede e avvitare leggermente la videocamera (circa tre giri).
◆ Ruotare la videocamera nella direzione desiderata e bloccarla con il dado di blocco.
◆ Per spostare la videocamera nella sua posizione finale, allentare leggermente i due bulloni, posizionare la videocamera e fissare la posizione stringendo i due bulloni.

Scaricare i file sul computer

Ci sono due modi per scaricare file dalla scheda di memoria a un computer:

• Inserire la scheda di memoria in un lettore di schede.
• Collegare la videocamera a un computer usando il cavo USB fornito.

Utilizzo di un lettore di schede

1. Rimuovere la scheda di memoria dalla videocamera e inserirla in un lettore di schede. Quindi collegare il lettore di schede a un computer.

2. Aprire [My Computer] o [Windows Explorer] e fare doppio clic sull'icona del disco rimovibile che rappresenta la scheda di memoria.

3. Copiare i file immagine o video dalla scheda di memoria al proprio computer.

Collegamento della videocamera a un PC mediante il cavo USB

1. Collegare la videocamera al computer via cavo USB. Accendere la videocamera (TEST), lo schermo mostrerà "MSDC".
2. Aprire [My Computer] o [Windows Explorer]. Un'icona "Removable Disk" appare nell'elenco delle unità. Fare doppio clic sull'icona "Removable Disk" per visualizzare il suo contenuto. Tutti i file sono salvati nella cartella chiamata "DCIM".
3. Copiare le foto e i file sul proprio computer.
