Type de produit	Appareil combiné de mesure d'humidité des matériaux et de l'air, et de température
Marque	Testo
Modèle	606-2
Catégorie	Équipements de mesure
Dimensions (L x l x H)	119 x 46 x 25 mm (avec capot de protection)
Poids	90 g (avec piles et capot de protection)
Alimentation	2 piles AAA 1,5 V
Autonomie des piles	130 h (sans éclairage d'écran)
Plage de température de fonctionnement	-10 à 50 °C
Plage d'humidité relative	0 à 100 % HR
Plage de mesure humidité des matériaux (bois)	7,0 à 54,8 % de la masse (selon l'essence)
Plage de mesure humidité des matériaux (construction)	0,0 à 22,1 % de la masse (selon le matériau)
Résolution	0,1 % (humidité), 0,1 °C / 0,1 °F
Précision (température)	±0,5 °C
Précision (humidité relative)	±2,5 % HR (5 à 95 % HR)
Précision (conductivité)	±1 %
Fréquence de mesure	0,5 s (humidité des matériaux), 1 s (humidité de l'air)
Type de protection	IP20
Affichage	Écran avec éclairage (10 s)
Fonctions d'affichage	Valeur actuelle, Hold, Max, Min
Fonction Auto-Off	Oui (10 min après dernier actionnement) ou désactivable
Garantie	2 ans
Entretien	Nettoyer le boîtier avec un linge humide ; changer les piles si nécessaire
Sécurité	Attention aux électrodes de mesure pointues ; utiliser conformément à l'usage prévu
Pièces détachées / Réparabilité	Envoyer l'appareil au SAV Testo en cas de défaut

FOIRE AUX QUESTIONS - 6062 Testo

Comment allumer et éteindre l'appareil Testo 606-2 ?

Pour allumer, appuyez brièvement sur la touche ⏻. Pour éteindre, maintenez la touche ⏻ enfoncée pendant environ 2 secondes jusqu'à ce que l'affichage s'éteigne.

Comment changer les piles du Testo 606-2 ?

Faites glisser le couvercle du compartiment pile vers le bas, retirez les piles usagées, insérez deux piles neuves de type AAA (1,5 V) en respectant la polarité, puis refermez le compartiment.

Que signifie l'affichage 'Hi' ou 'Lo' sur l'écran ?

Ces messages indiquent que la valeur mesurée est en dehors de la plage de mesure (trop élevée ou trop basse). Assurez-vous que le matériau testé n'a pas subi de séchage ou d'humidification spéciaux.

Comment tester le fonctionnement de l'appareil ?

Appuyez plusieurs fois sur la touche ⚠ jusqu'à afficher 'Test:', puis connectez les électrodes de mesure aux contacts de la résistance de contrôle sur le capot. Si 'Test: ok' s'affiche, l'appareil fonctionne correctement.

Comment sélectionner le type de matériau à mesurer ?

Appuyez plusieurs fois sur la touche ♠ jusqu'à ce que la courbe caractéristique souhaitée (symbole bois ou construction et numéro) s'affiche. Utilisez la liste fournie pour choisir le matériau.

Comment utiliser la fonction Hold, Max et Min ?

Appuyez plusieurs fois sur la touche Mode pour basculer entre les affichages : valeur actuelle, Hold (les valeurs sont conservées), Max (valeurs maximales) et Min (valeurs minimales). Max/Min ne sont disponibles que pour l'humidité de l'air et la température.

Comment convertir le pourcentage d'humidité affiché en teneur en eau ?

La teneur en eau en % se calcule par : (poids humide - poids sec) / poids sec × 100. Par exemple, pour un poids humide de 180 g et sec de 150 g, la teneur en eau est de 20 %.

Quelles sont les plages de mesure pour l'humidité du bois ?

Selon l'essence, la plage varie de 7,0 % à 54,8 % de la masse. Par exemple, pour le hêtre, l'épicéa ou le mélèze, la plage est de 8,8 à 54,8 %.

Comment nettoyer l'appareil Testo 606-2 ?

Utilisez un linge humide (eau savonneuse) pour nettoyer le boîtier. N'utilisez pas de solvants ni de produits de nettoyage agressifs.

Que faire si l'appareil n'affiche pas 'Test: ok' lors du test de fonctionnement ?

Nettoyez les électrodes de mesure et les contacts sur le capot de protection. Si le problème persiste, contactez le service après-vente Testo pour faire réparer l'appareil.

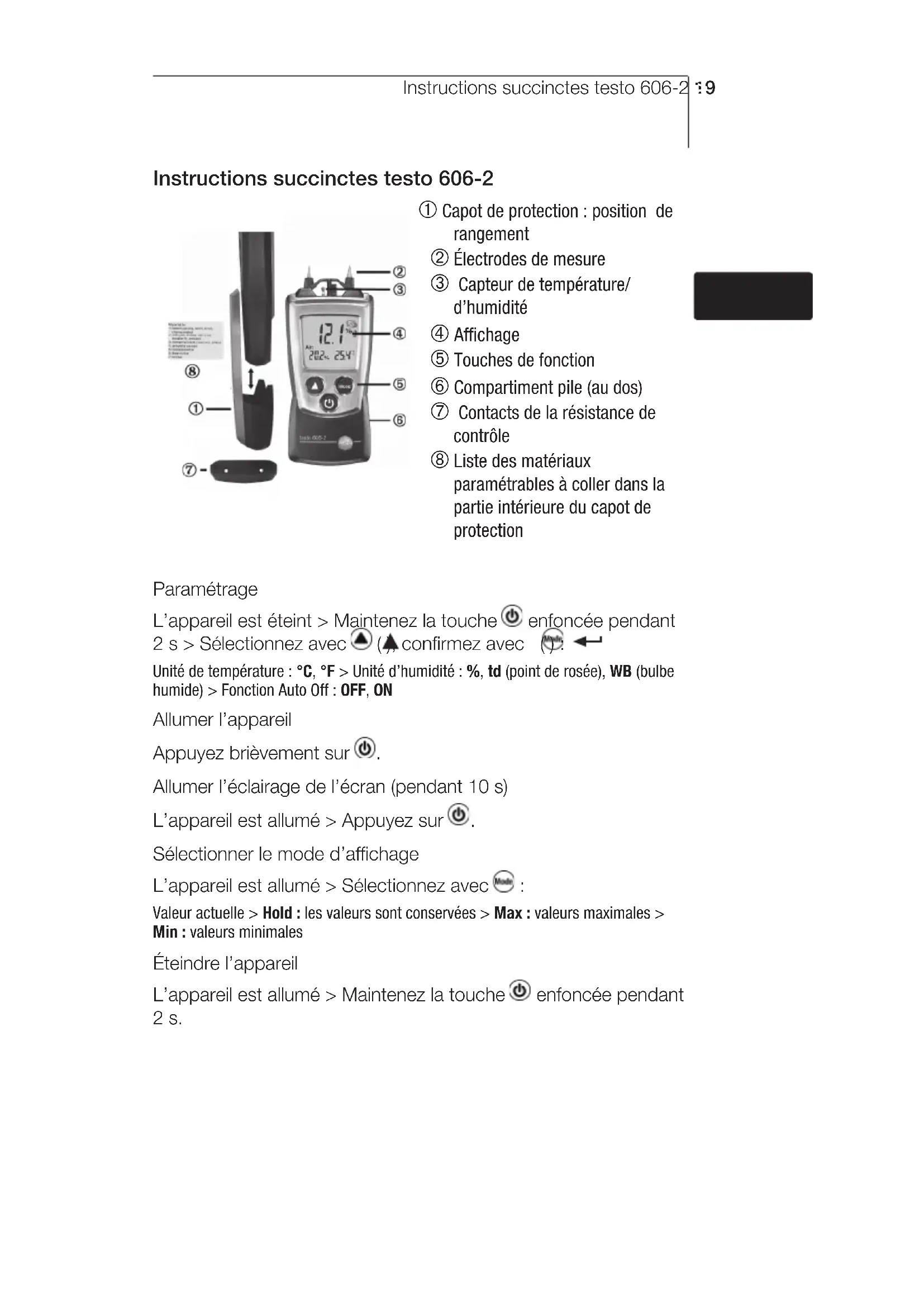

MODE D'EMPLOI 6062 Testo

Mode d'emploi fr 19 - 28

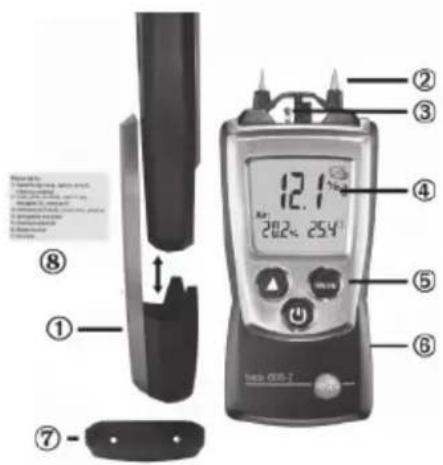

① Capot de protection : position de rangement
② Électrodes de mesure
③ Capteur de température/d'humidité
④ Affichage
⑤ Touches de fonction
⑥ Compartiment pile (au dos)
⑦ Contacts de la résistance de contrôle
⑧ Liste des matériaux paramétrables à coller dans la partie intérieure du capot de protection

Paramétrage

L'appareil est éteint > Maintenez la touche ⏻ enfoncée pendant

2 s > Sélectionnez avec ⬆ (▲ confirmez avec 📞. ←

Unité de température : °C, °F > Unité d'humidité : %, td (point de rosée), WB (bulbe humide) > Fonction Auto Off : OFF, ON

Allumer l'appareil

Appuyez brièvement sur ⏻.

Allumer l'éclairage de l'écran (pendant 10 s)

L'appareil est allumé > Appuyez sur ⏻.

Sélectionner le mode d'affichage

L'appareil est allumé > Sélectionnez avec Mode :

Valeur actuelle > Hold : les valeurs sont conservées > Max : valeurs maximales >

Min : valeurs minimales

Éteindre l'appareil

L'appareil est allumé > Maintenez la touche ⏻ enfoncée pendant 2 s.

Sécurité et environnement

Concernant ce document

Veuillez, attentivement, prendre connaissance de ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin. Remettez cette documentation aux utilisateurs ultérieurs de ce produit.
Veuillez tenir compte en particulier des informations mises en évidence par les symboles suivants :

Accompagnées du mot Attention ! :

Signale les risques pouvant causer des blessures légères ou des dommages lorsque les mesures de précaution indiquées ne sont pas respectées.

Remarque importante.

Éviter les dommages corporels / matériels

Utilisez toujours le produit conformément à l'usage prévu et dans les limites des caractéristiques techniques. Ne faites pas usage de la force.
Ne stockez jamais le produit conjointement avec des solvants, des acides ou d'autres substances agressives.
N'effectuez que les travaux de maintenance et d'entretien décrits dans la documentation. Respectez les étapes indiquées. Utilisez seulement des pièces de rechange d'origine Testo.

Protéger l'environnement

Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet (points de collecte).
Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.

Description des appareils

Fonctions et utilisation prévue

Le testo 606-2 est un appareil combiné servant à mesurer l'humidité des matériaux et de l'air ainsi que la température. Il est généralement prévu pour la détermination du taux d'humidité des matériaux tels que le bois ou les matériaux de construction ainsi que l'humidité de l'air. Le procédé utilisé est adapté pour une mesure on-line permettant de savoir si le matériel testé doit encore être séché. Le poids d'eau dans le matériau est ecprimé en % de la masse.

Caractéristiques techniques

Caractéristiques de mesure

• Capteurs : Résistance électrique (mesure de la conductivité), capteur d'humidité Testo, capteur de température CTN
• Grandeurs mesurables : % d'humidité proportionnel à la masse (bois, matériaux de construction), %rH, td, wb, °C, °F
• Plages de mesure : -10...50 °C, 14...122 °F, 0...100 %rH Humidité du matériau: voir chapitre utilisation du produit ·
  Résolution : 0.1 %, 0.1 °C, 0.1 °F, 0.1 %rH
• Précision appareil (à température nominale de 25 °C, ±1 chiffre) :
  Mesure de la conductivité ±1 %, ±0.5 °C, ±0.9 °F, ±2,5 %rH (5...95 %rH)
• Fréquence de mesure : 0.5 s, humidité: 1s

Autres caractéristiques de l'appareil

• Type de protection : IP20
• Température d'utilisation : -10...50 °C, 14...122 °F
• Température de stockage/transport : -40...70 °C, -40...158 °F
• Alimentation électrique : 2 x 1,5 V type AAA
• Durée de vie des piles : 130 h (sans éclairage de l'écran)
• Dimensions : 119x46x25 mm / 4.69x1.81x0.98" (incl. capot de protection)
• Poids : 90 g / 3.2 oz (incl. piles et capot de protection)

Contrôles et homologations

- Ce produit répond aux exigences du certificat de conformité de la directive 2004/108/CE

Garantie

- Durée : 2 ans, conditions de garantie : cf. site Internet www.testo.com/warranty

Description du produit

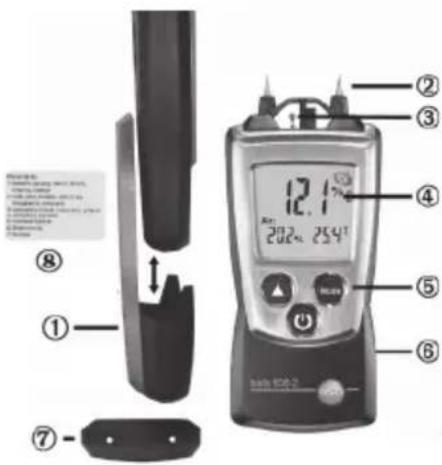

Aperçu

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 12.1Ω 20Ω 25Ω

① Capot de protection : position de rangement

② Électrodes de mesure

Attention ! Risque de blessures par les électrodes de mesure.

Fermer le capot de protection en cas de non-utilisation.

③ Capteur de température/d'humidité

④ Affichage

⑤ Touches de fonction

⑥ Compartiment pile (au dos)

⑦ Contacts de la résistance de contrôle

⑧ Liste des matériaux paramétrables, à coller dans la partie intérieure du capot de protection.

Prise en main

Insérer les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas.
2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la polarité !
3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.

▶ Paramétrage (mode configuration) :

Fonctions paramétrables

• Unité de température : °C, °F
• Unité d'humidité : %, td (point de rosée), WB (bulbe humide)
• Fonction Auto Off : OFF (désactivée), ON (activée, l'appareil s'éteint automatiquement 10 min après le dernier actionnement de touche)

1 Lors de l'allumage de l'appareil, maintenez la touche enfoncée jusqu'à ce que ▲ et ← s'affichent (mode configuration).

- La fonction paramétrable est affichée. Le paramètre actuel clignote.

2 Appuyez plusieurs fois sur ⬆ (▲jusqu'à ce que le paramètre désiré clignote.

3 Appuyez sur Mode (←) pour confirmer la saisie.

4 Répétez les étapes 2 et 3 pour toutes les fonctions. - L'appareil passe en mode mesure.

Utilisation du produit

Pour garantir des valeurs de mesure correctes :

- Répétez la mesure à plusieurs endroits. Le résultat de la mesure peut varier en raison des différences de résistance du bois dans le sens des fibres ou perpendiculairement à celles-ci. Si les aiguilles de pénétration sont enfoncées dans les fibres, les valeurs mesurées peuvent être légèrement supérieures car la résistance du matériau est plus faible.

- La mesure n'est effectuée que jusqu'à la profondeur maximale de pénétration des aiguilles dans le matériau. Veuillez enfoncer les aiguilles de mesure le plus profondément possible (4 à 5 mm).

- Pour mesurer l'humidité des combustibles, il est recommandé de fendre la bûche avant la mesure et de procéder à trois mesures à des endroits différents. Points de mesure : un de chaque côté, éloignés de 5 cm des bords de gauche et de droite, et un au centre de la bûche.

- Tenez éloignées du capteur les sources d'humidité et de température (par exemple les mains) susceptibles de fausser la mesure.

Pour éviter des erreurs de mesure au niveau de la température et de l'humidité, éloignez les mains du capteur. Les valeurs affichées dépendent fortement du type de matériaux, des conditions ambiantes ainsi que du constructeur. S'agissant de produits naturels, il est probable que pour des matériaux identiques les charges soient différentes.

Allumer l'appareil :

Appuyez brièvement sur ⏻.

- Le mode mesure s'ouvre.

➤ Allumer l'éclairage de l'écran

√ L'appareil est allumé.

Appuyez sur

- L'éclairage de l'écran s'éteint automatiquement 10 s après le dernier actionnement de touche.

➢ Paramétrer la courbe caractéristique du matériau :

L'humidité du matériau s'affiche sur la ligne supérieure de l'écran. Le symbole du matériau (bois) ou (matériau de construction) ainsi que le numéro de matériau cor res- pon dant (voir l'autocollant fourni à coller sur la face intérieure du capot de protection) sont affichés.

Matériaux paramétrables Etendue de mesure

1. Hêtre, épicéa, mélèze, bouleau, cerisier, noyer 8.8...54.8 % de la masse

2. Chêne, pin, érable, frêne, Douglas, Meranti 7.0...47.9 % de la masse

3. Chape-ciment, béton— 0.9...22.1 % de la masse

4. Chape d'anhydrite 0.0...11.1 % de la masse

5. Mortier de ciment 0.7...8.6 % de la masse

6. Mortier de chaux, plâtre 0.6...9.9 % de la masse

7. Brique 0.1...16.5 % de la masse

Appuyez plusieurs fois sur ♠jusqu'à ce que la courbe caractéristique désirée s'affiche.

▶ Tester le fonctionnement de l'appareil :

1 Appuyez plusieurs fois sur ⚠ jusqu'à ce que Test: s'allume.

2 Connectez les électrodes de mesure avec les contacts de la résistance de contrôle situés sur le dessus du capot de protection.

- Test clignote.

- Test: ok s'allume : l'appareil est prêt à fonctionner. Test: ok ne s'allume pas: contrôle impossible, référez-vous au chapitre „Conseils et dépannage“.

3 Appuyez sur 🔑 pour revenir au menu de mesure.

▶ Changer l'affichage de l'écran :

Affichages paramétrables

• Valeur actuelle

- Hold : Les valeurs sont conservées

i Max/Min seulement pour l'humidité de l'air et la température

- Max : Valeurs maximales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour.

- Min : Valeurs minimales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour.

Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré s'affiche.

Mise à jour des valeurs maximales et minimales :

1 Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré apparaisse.
2 Maintenez la touche 📂 enfoncée jusqu'à ce que - - - - s'affiche.
3 Répétez les étapes 1 et 2 pour toutes les valeurs que vous désirez mettre à jour.

Éteindre l'appareil :

Maintenez la touche ⏻ enfoncée jusqu'à ce que l'affichage s'éteigne.

Entretien du produit

▶ Changer les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas.

2 Retirez les piles vides et insérez-en des nouvelles (2 piles 1,5 V type AAA). Attention à la polarité !

3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.

Nettoyer le boîtier :

En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). N'utilisez pas de solvants ni de produits de nettoyage forts!

Conseils et dépannage

Questions et réponses

Question	Causes	possibles
Hi ou Lo	· Valeurs de mesure en dehors de la plage de mesure (trop élevées, trop basses) : Les résultats des mesures doivent toujours se situer dans la plage de mesure pour les matériaux n'ayant pas subi de processus de séchage ou d'humidification spéciaux.
Capacité restante <10 min : Changer les piles.
Tester le fonctionnementde l'appareil :Test: okne s'allume pas · Nettoyer les électrodes de mesure et les contacts surle dessus du capot de protection.· Message de défaut toujours présent :Envoyer l'appareil à notre SAV.
Électrodes de mesuredéfectueuses/usées · Envoyer l'appareil à notre SAV.

L'humidité mesurée des matériaux dépend du poids sec (0 % d'humidité) du matériau concerné. Les courbes caractéristiques enregistrées ont été déterminées selon la méthode gravimétrique (humidification et séchage). Les plages de mesure indiquées en résultent.

Conversion en pourcentage du poids

Pourcentage du poids = (poids humide - poids sec) × 100 / poids sec

Exemple

Poids humide : 180 g

Poids sec : 150 g

Pourcentage du poids : (180 - 150) × 100 / 150 = 20 %

Conversion en teneur en eau

Teneur en eau en % = (poids humide-poids sec) / poids sec × 100

Exemple

Poids humide : 180 g

Poids sec : 150 g

Pourcentage du poids : (180 - 150) / 150 × 100 = 16,6 %

Qu'est-ce qui es sec, douteux, humide ?

Les valeurs indiquées servent de référence pour évaluer l'état des matériaux. Il s'agit de valeurs typiques pour des mesures à l'intérieur.

Courbe caractéristique	Matériau Sec	Douteux Humide /	Très humide
Courbe caractéris-tique 1 ou 2, intérieur chauffé	Hêtre, épicéa, mélèze,...	< 12 12...15 > 15
Courbe caractéristique 1 ou 2, intérieur non chauffé	Chêne, pin, érable,...	< 15 15...20 > 20
Courbe caractéris-tique 3	Chape de ciment <	3 3...5 > 5
Courbe caractéris-tique 3	Béton < 2.2	2.2...4.4 > 4.4
Courbe caractéris-tique 4	Chape anhydrite <	0.5 0.5...1 > 1
Courbe caractéris-tique 5	Mortier de ciment	< 3 3..5 > 5
Courbe caractéris-tique 6	Mortier de chaux <	2 2...4 > 4
Courbe caractéris-tique 6	Plâtre	< 2 2...4 > 4
Courbe caractéris-tique 7	Brique	< 1 1...3 > 3

Valeurs indicatives pour l'humidité d'installation du bois qui s'ajuste en tant que moyenne après une certaine période d'utilisation (DIN 1052-1 (4/88) parag 4.2.1).

Courbe carac.	Domaine d’application	Humidité de bois %de la masset
1 ou 2	Constructions fermées sur tous côtés avec chauffage	9 ± 3
1 ou 2	Constructions fermées sur tous côtés sans chauffage	12 ± 3
1 ou 2	Constructions à toit ouvert	15 ± 3
1 ou 2	Constructions exposées au temps sur tous les côtés	18 ± 6

Si nous ne pouvons pas répondre à vos questions : veuillez vous adresser à votre revendeur ou au service après-vente Testo.

Vous trouverez nos coordonnées sur Internet, à l'adresse www.testo.com/service-contact.

Instrucciones breves del testo 606-2

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 12.1 2024 254° Tues-008-7
