6743 - équipements de mesure Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur de point de rosée
Marque	Testo
Modèle	6743
Grandeurs mesurées	Point de rosée, humidité résiduelle, température
Étendue de mesure (point de rosée)	-45 °Ctd à +30 °Ctd
Incertitude de mesure (point de rosée)	±1 K à 0 °Ctd, ±3 K à -20 °Ctd, ±4 K à -40 °Ctd
Capteur	Capteur d'humidité polymère avec ajustage
Sortie analogique	4…20 mA (2 fils)
Alimentation électrique	24 V DC (12…30 V DC admissible)
Consommation de courant	21 mA (sans alarme), 65 mA (avec alarme)
Afficheur	Afficheur à 7 segments éclairé
Rotation de l'afficheur	350° autour de l'axe du boîtier
Indice de protection	IP65
Température de service (boîtier)	-20…+70 °C
Température de stockage	-40…+80 °C
Pression de processus max.	50 bars (725 psi)
Raccord processus	Filetage G1/2" ou NPT1/2" (selon version)
Dimensions (avec fiche standard)	199,5 x 37 x 37 mm
Poids	Environ 300 g
Matériau du boîtier	Plastique, polyacrylamide
Sorties de commutation (option)	2 contacts de travail, sans potentiel, max. 30 V/0,5 A
Entretien	Nettoyer avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Conforme à la directive CEM 89/336/CEE
Pièces détachées	Fiche à contact commutable (réf. 0554 3302) en option

FOIRE AUX QUESTIONS - 6743 Testo

Comment installer le transmetteur Testo 6743 ?

Montez l'appareil sur le raccord processus G1/2" ou NPT1/2". Assurez-vous que la pression ne dépasse pas 50 bars. Raccordez l'alimentation 24 V DC sur les bornes 1 et 2 (sortie 4...20 mA). Pour une installation avec alarme, utilisez la fiche optionnelle 0554 3302.

Quelle est la précision de la mesure du point de rosée ?

L'incertitude est de ±1 K à 0 °C_td, ±3 K à -20 °C_td et ±4 K à -40 °C_td. La précision est optimisée pour les faibles humidités résiduelles.

Que faire si l'affichage clignote ou affiche une erreur ?

Un affichage clignotant peut indiquer une erreur de capteur ou un défaut de communication. Vérifiez le câblage et l'alimentation. Consultez la notice pour les codes d'erreur spécifiques.

Puis-je utiliser ce transmetteur pour l'air comprimé ?

Oui, le Testo 6743 est spécialement conçu pour mesurer l'humidité résiduelle dans l'air comprimé et l'air sec, par exemple dans les sécheurs pour granulés. Il supporte une pression jusqu'à 50 bars.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants ou produits abrasifs. Ne nettoyez pas le capteur directement.

Quels accessoires sont disponibles pour le Testo 6743 ?

L'accessoire principal est la fiche à contact commutable (réf. 0554 3302) qui ajoute deux sorties de commutation et une seconde alimentation. Des câbles de raccordement sont également disponibles.

Comment configurer les seuils d'alarme ?

Si vous disposez de la fiche optionnelle avec alarme, vous pouvez programmer les seuils de commutation via l'afficheur et les touches. Les seuils par défaut sont 6 °C_td et 12 °C_td.

Quelle est la durée de vie du capteur d'humidité ?

Le capteur polymère Testo offre une stabilité à long terme. La durée de vie dépend des conditions d'utilisation (température, pression, contaminants). Un ajustage périodique est recommandé pour maintenir la précision.

Que signifie un affichage 'Err' ?

'Err' indique généralement une erreur de capteur ou un défaut interne. Vérifiez que le capteur est correctement connecté et que l'alimentation est stable. Si l'erreur persiste, contactez le service après-vente Testo.

Comment raccorder le câble de sortie 4...20 mA ?

Le raccordement se fait sur la fiche standard : borne 1 (+), borne 2 (-), borne 4 (blindage). L'alimentation 24 V DC doit être en série avec la boucle de courant. Respectez la polarité et la charge max. (650 Ω sous 24 V).

MODE D'EMPLOI 6743 Testo

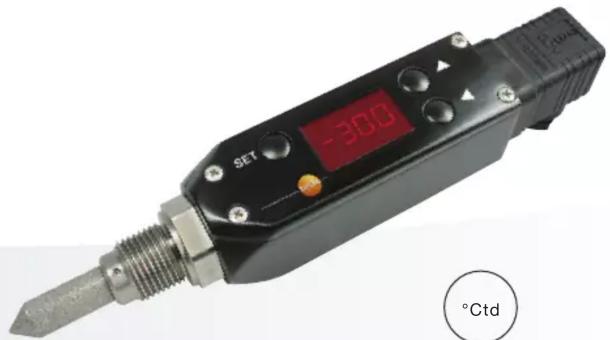

Transmetteur de point de rosée jusqu'à -45 °C _td

testo 6740

Mesure de points de rosée dans l'étendue de mesure de -45^td à +30^td

Capteur d'humidité polymère testo à précision élevée et stabilité à long terme

Sortie analogique 4 ... 20 mA (2 fils) et prise d'alarme en option avec 2 sorties de commutation intégrées

Conception compacte et rotation du boîtier possible de 350° pour un positionnement optimisé de l'afficheur

Afficheur avec menu de commande (en option)

Le testo 6740 a été spécialement conçu pour mesurer l'humidité résiduelle dans l'air comprimé et dans l'air sec (par ex. dans les sécheurs pour granulés). Son ajustage spécial permet d'obtenir une précision optimale dans la plage d'humidité résiduelle.

Une sortie analogique graduable au choix est disponible pour la transmission des grandeurs d'humidité résiduelle pertinentes, en option avec un contact de commutation pour la surveillance MAX. De plus, le testo 6740 convainc par sa conception compacte et conviviale, telle que la rotation du boîtier de 350° pour un positionnement optimal de l'afficheur.

Données techniques

Grandeurs de mesure
Point de rosée / Humidité résiduelle

Unités %HR, °C
Grandeurs calculées °C	_td °F _td °CtA, °FtA, ppmv, mg/m ^3 , °F
Étendue de mesure -45 °C	_td ... +30 °C _td
Incertitude de mesure ±1	K bei 0 °C _td (+32 °F _td )±3 K bei -20 °C _td (-4 °F _td )±4 K bei -40 °C _td (-40 °F _td )
Capteur Capteur d'humidité polymère avec ajustaged'humidité résiduelle documenté à -40 °C _td (-40 °F _td )

Point de rosée atmosphérique normalisé

Étendue de mesure -70 ...	-15 °CtdA (-112 ... -5 °FtdA)(à 30 bars rel./ 435 psi)-54 ... +10 °CtdA (-94 ... +50 °FtdA)(à 3 bars rel./43,5 psi)-45 ... +30 °CtdA (-76 ... +86 °FtdA)(à 0 bars rel./0 psi)
Température
Étendue de mesure 0 ...	50 °C (32 ... +122 °F)
Incertitude de mesure ±0	5 K (0 ... 50 °C/32 ... 122 °F)
Capteur CTN

Entrées et sorties
Sorties analogiques

Courant / Précision 4 ... 20 mA (2 fils) / ± 40 μA
Cadence de mesure 2 s
Résolution 12 bits
Charge	12 V DC : max. 100 Ω, 24 V DC : max. 650 Ω,30 V DC : 950 Ω
Graduation	Graduation libre par les touches de l'afficheur
Sorties de commutation (prise d'alarme en option, 0554 3302)
Contacts 2 contacts de travail, sans pot., max.30V/0,5A
Seuils de commutation Standard 6 °C _td /12 °C _td' programmable auchoix avec afficheur
Alimentation
Alimentation électrique 24 V DC (12 ... 30 V DC admissible);avec prise d'alarme (0554 3302) 20 à 28 V DC
Consommation decourant	21 mA (sans prise d'alarme)65 mA (avec prise d'alarme)

Données techniques générales
Modèle

Matériau/Couleur	Plastique, polyacrylamide
Dimensions 199,5 x 37 x 37 mm(avec fiche standard)203,5 x 37 x 37 mm(avec fiche 0554 3302)
Poids env. 300 g
Afficheur
Afficheur	Afficheur à 7 segments éclairé
Résolution	°C: 0,1%HR: 0,1°Ctd: 0,1°Ftd: 0,1°CtA: 0,1°FtA: 0,1	ppmv: 1 / 10 / 100 (selon la valeur de mesure)mg/m3: 1 / 10 / 100 (selon la valeur de mesure)°F: 0,1
Rotation (orientation de l'afficheur)	350° autour de l'axe du boîtier
Montage
Filetage/Raccord processus	Filetage G1⁄2 ou filetage NPT1⁄2"
Autres
Indice de protection IP65	(avec fiche montée et câble raccordé)
CEM Conformément à la directive 89/336/CEE

Conditions d'utilisation

Température de service (boîtier)	-20 ... +70 °C (+4 ... +158 °F)
Température de stockage	-40 ... +80 °C (-40 ... +176 °F)
Pression du processus	max. 50 bars (725 psi)

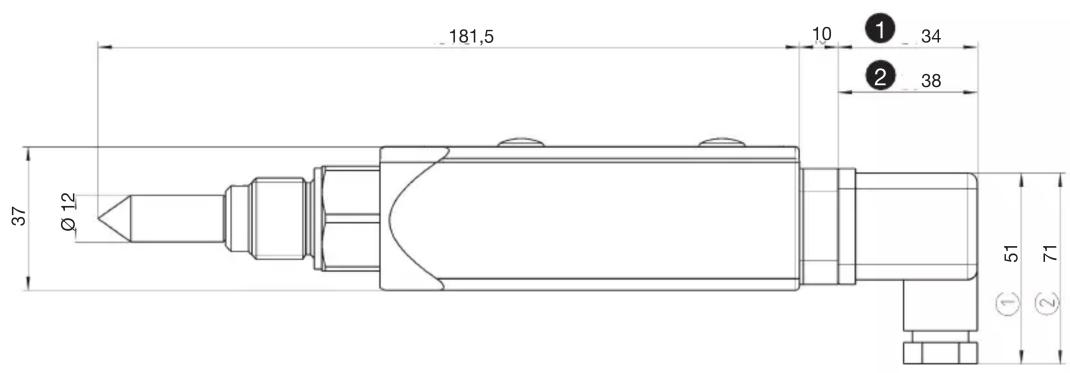

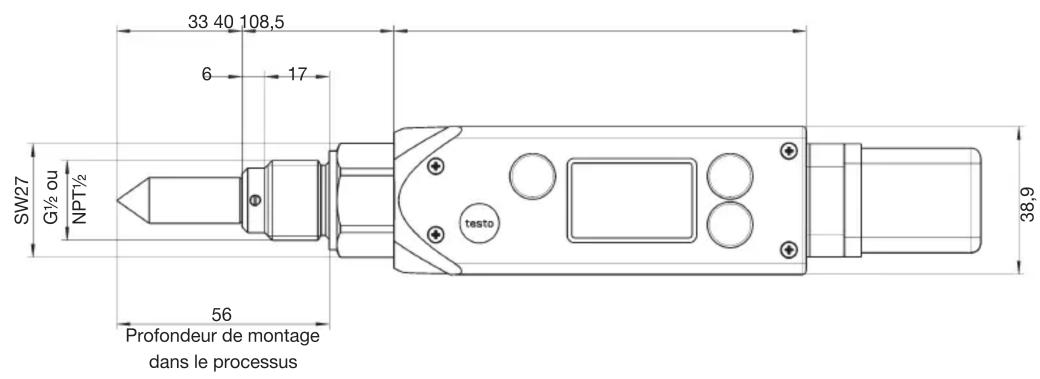

Schémas techniques

33 40 108,5 6 17 SWZT G½ ou NPT½ testo 56 Profondeur de montage dans le processus 38,83

181,5 10 ① 34 ② 38 37 Ø 12 51 71 ① ②

1 Fiche de raccordement standard (4 ... 20 mA - 2 fils)
2 Connecteur à contact commutable : connecteur pour alimentation/sortie analogique (4 ... 20 mA – 2 fils)

Affectation des bornes / Exemple de commande

Affectation des bornes

Avec fiche standard (fournie 0555 674x) : Avec fiche à contact commutable (0554 3302)

Bornes prise femelle

1 : + (4 ... 20 mA), alimentation 12 ... 30 V DC

2 : - (4 ... 20 mA)

3 : pas affecté

4 : terre de mesure (blindage du câble)

Fiche standard

Cette variante met à disposition une sortie analogique à 2 fils 4 ... 20 mA.

4 ... 20 mA 1 4 U = 12 ... 30 V DC

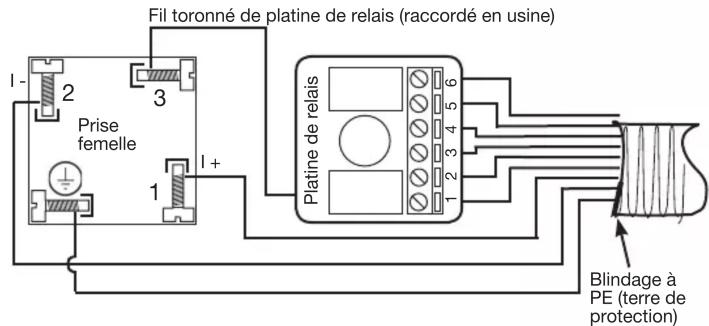

Fil toronné de platine de relais (raccordé en usine) Prise femelle 1 2 3 I- I+ Platine de relais Blindage à PE (terre de protection)

Bornes prise femelle

1 : (4 ... 20 mA)	Signal de courant et alimentation20 ... 28 V DC	de relais(A)
2 : (4 ... 20 mA)		1 : 20 ... 28 V DC
3 : (raccordé à laplatine de relaisen usine)		2 : LS +
		3 : LS -
		4 : US +
12 : Mettre blindage		5 : US -(B)
		6 : 0 V DC

Les raccords d'alimentation doivent présenter une liaison galvanique, donc établir liaison Ⓐ- Ⓐ ou Ⓑ- Ⓑ!

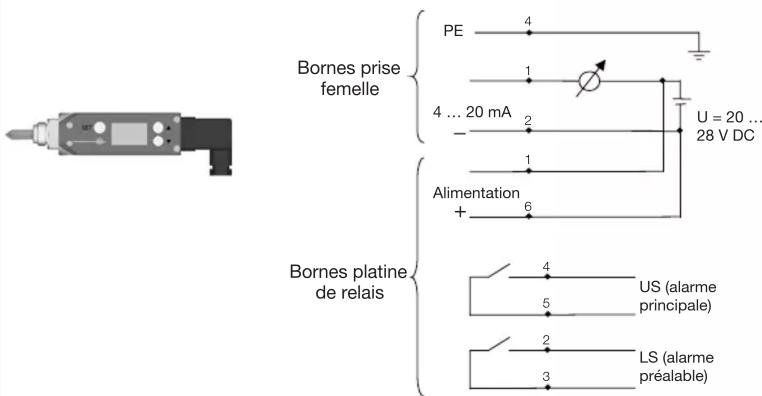

Fiche à contact commutable (0554 3302)

4 ... 20 mA, 2 fils ainsi que 2 contacts commutables sans potentiel + 2 LED

Bornes prise femelle 4 ... 20 mA Alimentation US (alarme principale) LS (alarme préalable)

Raccordement max. 0,5 A/30 V

Références testo 6740
Réf.

Appareil de base (avec fiche pour sortie/signal analogique)
testo 6741, filetage G 12 , sans afficheur	0555 6741
testo 6742, filetage NPT 12 ", sans afficheur	0555 6742
testo 6743, filetage G 12 , avec afficheur	0555 6743
testo 6744, filetage NPT 12 ", avec afficheur	0555 6744
