6740 - équipements de mesure Testo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 6740 Testo au format PDF.
| Type de produit | Transmetteur de point de rosée |
| Marque | Testo |
| Modèle | 6740 |
| Grandeurs mesurées | Point de rosée, humidité résiduelle, température |
| Étendue de mesure point de rosée | -45 °Ctd à +30 °Ctd |
| Incertitude de mesure point de rosée | ±1 K à 0 °Ctd, ±3 K à -20 °Ctd, ±4 K à -40 °Ctd |
| Capteur | Capteur d'humidité polymère avec ajustage documenté à -40 °Ctd |
| Sortie analogique | 4…20 mA (2 fils) |
| Sorties de commutation (option) | 2 contacts de travail, sans potentiel, max. 30 V / 0,5 A |
| Alimentation électrique | 24 V DC (12…30 V DC admissible) |
| Consommation de courant | 21 mA (sans alarme), 65 mA (avec alarme) |
| Dimensions (avec fiche standard) | 199,5 x 37 x 37 mm |
| Poids | Environ 300 g |
| Indice de protection | IP65 |
| Température de service (boîtier) | -20…+70 °C |
| Pression du processus | Max. 50 bars (725 psi) |
| Affichage | Afficheur à 7 segments éclairé, orientable à 350° |
| Raccord processus | Filetage G½ ou NPT½ |
| Certification CEM | Conforme à la directive 89/336/CEE |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Pièces détachées et réparabilité | Fiche standard (0555 674x), fiche à contact commutable (0554 3302), platine de relais |
FOIRE AUX QUESTIONS - 6740 Testo
Questions des utilisateurs sur 6740 Testo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice 6740 - Testo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 6740 de la marque Testo.
MODE D'EMPLOI 6740 Testo

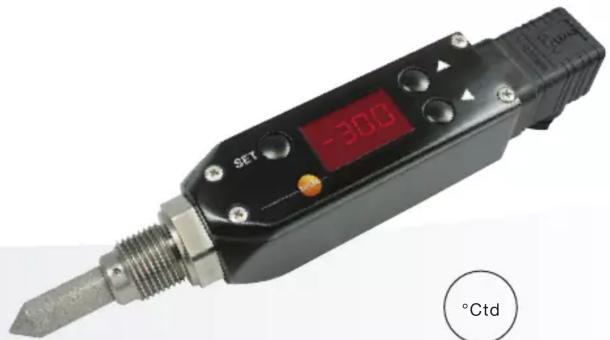

Transmetteur de point de rosée jusqu'à -45 °C _td
testo 6740
Mesure de points de rosée dans l'étendue de mesure de -45^td à +30^td
Capteur d'humidité polymère testo à précision élevée et stabilité à long terme
Sortie analogique 4 ... 20 mA (2 fils) et prise d'alarme en option avec 2 sorties de commutation intégrées
Conception compacte et rotation du boîtier possible de 350° pour un positionnement optimisé de l'afficheur
Afficheur avec menu de commande (en option)
Le testo 6740 a été spécialement conçu pour mesurer l'humidité résiduelle dans l'air comprimé et dans l'air sec (par ex. dans les sécheurs pour granulés). Son ajustage spécial permet d'obtenir une précision optimale dans la plage d'humidité résiduelle.
Une sortie analogique graduable au choix est disponible pour la transmission des grandeurs d'humidité résiduelle pertinentes, en option avec un contact de commutation pour la surveillance MAX. De plus, le testo 6740 convainc par sa conception compacte et conviviale, telle que la rotation du boîtier de 350° pour un positionnement optimal de l'afficheur.
Données techniques
Grandeurs de mesure
Point de rosée / Humidité résiduelle
| Unités %HR, °C | |
| Grandeurs calculées °C | _td °F _td °CtA, °FtA, ppmv, mg/m ^3 , °F |
| Étendue de mesure -45 °C | _td ... +30 °C _td |
| Incertitude de mesure ±1 | K bei 0 °C _td (+32 °F _td )±3 K bei -20 °C _td (-4 °F _td )±4 K bei -40 °C _td (-40 °F _td ) |
| Capteur Capteur d'humidité polymère avec ajustaged'humidité résiduelle documenté à -40 °C _td (-40 °F _td ) | |
Point de rosée atmosphérique normalisé
| Étendue de mesure -70 ... | -15 °CtdA (-112 ... -5 °FtdA)(à 30 bars rel./ 435 psi)-54 ... +10 °CtdA (-94 ... +50 °FtdA)(à 3 bars rel./43,5 psi)-45 ... +30 °CtdA (-76 ... +86 °FtdA)(à 0 bars rel./0 psi) |
| Température | |
| Étendue de mesure 0 ... | 50 °C (32 ... +122 °F) |
| Incertitude de mesure ±0 | 5 K (0 ... 50 °C/32 ... 122 °F) |
| Capteur CTN |
Entrées et sorties
Sorties analogiques
| Courant / Précision 4 ... 20 mA (2 fils) / ± 40 μA | |
| Cadence de mesure 2 s | |
| Résolution 12 bits | |
| Charge | 12 V DC : max. 100 Ω, 24 V DC : max. 650 Ω,30 V DC : 950 Ω |
| Graduation | Graduation libre par les touches de l'afficheur |
| Sorties de commutation (prise d'alarme en option, 0554 3302) | |
| Contacts 2 contacts de travail, sans pot., max.30V/0,5A | |
| Seuils de commutation Standard 6 °C _td /12 °C _td' programmable auchoix avec afficheur | |
| Alimentation | |
| Alimentation électrique 24 V DC (12 ... 30 V DC admissible);avec prise d'alarme (0554 3302) 20 à 28 V DC | |
| Consommation decourant | 21 mA (sans prise d'alarme)65 mA (avec prise d'alarme) |
Données techniques générales
Modèle
| Matériau/Couleur | Plastique, polyacrylamide | |
| Dimensions 199,5 x 37 x 37 mm(avec fiche standard)203,5 x 37 x 37 mm(avec fiche 0554 3302) | ||
| Poids env. 300 g | ||
| Afficheur | ||
| Afficheur | Afficheur à 7 segments éclairé | |
| Résolution | °C: 0,1%HR: 0,1°Ctd: 0,1°Ftd: 0,1°CtA: 0,1°FtA: 0,1 | ppmv: 1 / 10 / 100 (selon la valeur de mesure)mg/m3: 1 / 10 / 100 (selon la valeur de mesure)°F: 0,1 |
| Rotation (orientation de l'afficheur) | 350° autour de l'axe du boîtier | |
| Montage | ||
| Filetage/Raccord processus | Filetage G1⁄2 ou filetage NPT1⁄2" | |
| Autres | ||
| Indice de protection IP65 | (avec fiche montée et câble raccordé) | |
| CEM Conformément à la directive 89/336/CEE | ||
Conditions d'utilisation
| Température de service (boîtier) | -20 ... +70 °C (+4 ... +158 °F) |
| Température de stockage | -40 ... +80 °C (-40 ... +176 °F) |
| Pression du processus | max. 50 bars (725 psi) |

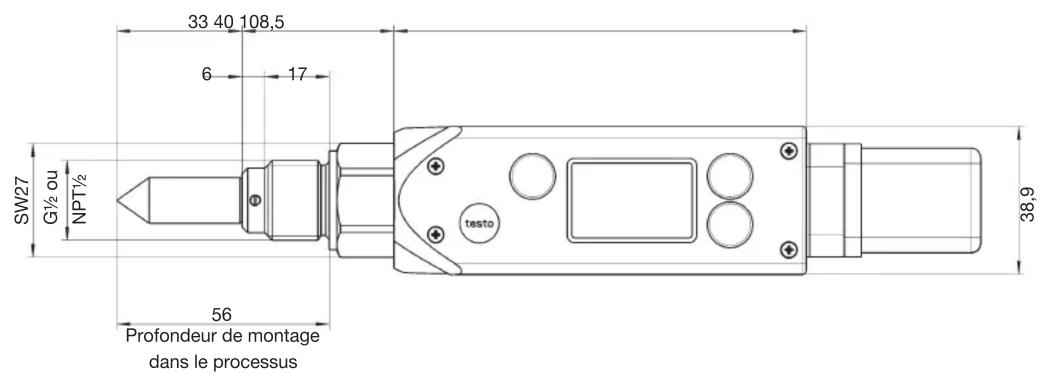

Schémas techniques


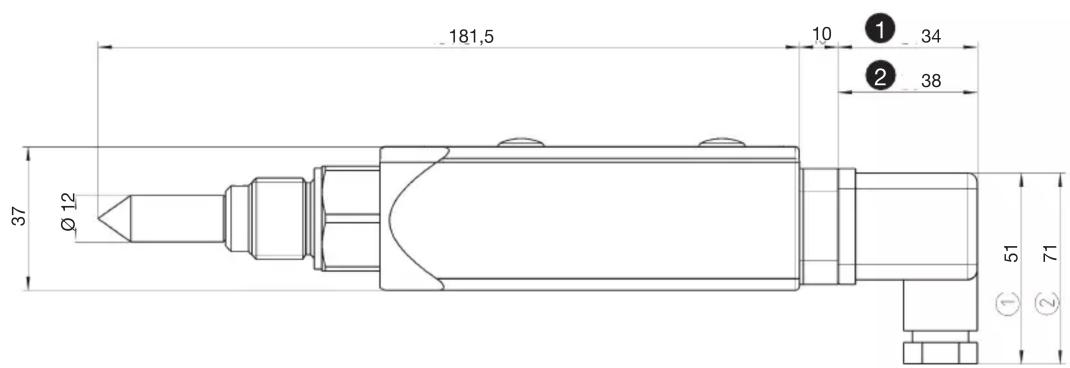

181,5 10 ① 34 ② 38 37 Ø 12 51 71 ① ②1 Fiche de raccordement standard (4 ... 20 mA - 2 fils)
2 Connecteur à contact commutable : connecteur pour alimentation/sortie analogique (4 ... 20 mA – 2 fils)
Affectation des bornes / Exemple de commande
Affectation des bornes
Avec fiche standard (fournie 0555 674x) : Avec fiche à contact commutable (0554 3302)
Bornes prise femelle
| 1 : + (4 ... 20 mA), alimentation 12 ... 30 V DC |
| 2 : - (4 ... 20 mA) |
| 3 : pas affecté |
| 4 : terre de mesure (blindage du câble) |
Fiche standard
Cette variante met à disposition une sortie analogique à 2 fils 4 ... 20 mA.


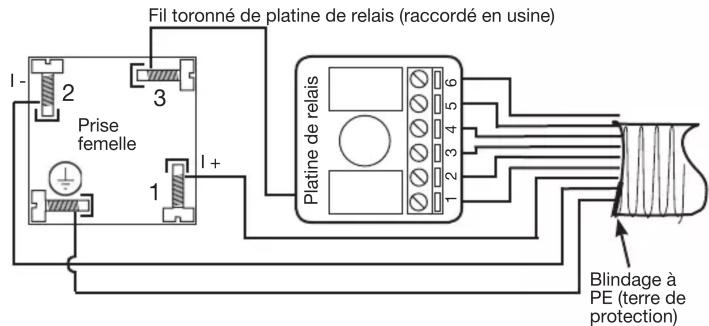

Fil toronné de platine de relais (raccordé en usine) Prise femelle 1 2 3 I+ Platine de relais Blindage à PE (terre de protection)Bornes prise femelle
| 1 : (4 ... 20 mA) | Signal de courant et alimentation20 ... 28 V DC | de relais(A) |
| 2 : (4 ... 20 mA) | 1 : 20 ... 28 V DC | |
| 3 : (raccordé à laplatine de relaisen usine) | 2 : LS + | |
| 3 : LS - | ||
| 4 : US + | ||
| 12 : Mettre blindage | 5 : US -(B) | |
| 6 : 0 V DC |
Les raccords d'alimentation doivent présenter une liaison galvanique, donc établir liaison Ⓐ- Ⓐ ou Ⓑ- Ⓑ!
Fiche à contact commutable (0554 3302)
4 ... 20 mA, 2 fils ainsi que 2 contacts commutables sans potentiel + 2 LED

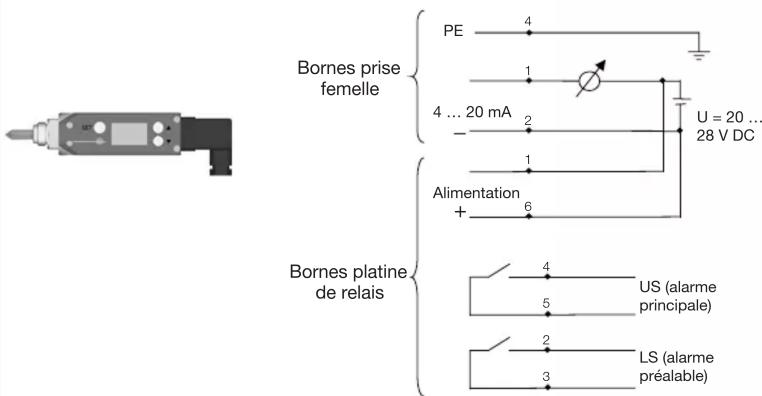

Références testo 6740
Réf.
| Appareil de base (avec fiche pour sortie/signal analogique) | |
| testo 6741, filetage G 12 , sans afficheur | 0555 6741 |
| testo 6742, filetage NPT 12 ", sans afficheur | 0555 6742 |
| testo 6743, filetage G 12 , avec afficheur | 0555 6743 |
| testo 6744, filetage NPT 12 ", avec afficheur | 0555 6744 |
