Produkttyp	Kombiniertes Gerät zur Messung der Material- und Luftfeuchtigkeit sowie der Temperatur
Marke	Testo
Modell	606-2
Kategorie	Messgeräte
Abmessungen (L x B x H)	119 x 46 x 25 mm (mit Schutzhaube)
Gewicht	90 g (mit Batterien und Schutzhaube)
Stromversorgung	2 AAA-Batterien 1,5 V
Batterielaufzeit	130 h (ohne Displaybeleuchtung)
Betriebstemperaturbereich	-10 bis 50 °C
Relative Feuchtebereich	0 bis 100 % rF
Messbereich Materialfeuchte (Holz)	7,0 bis 54,8 % der Masse (je nach Holzart)
Messbereich Materialfeuchte (Baustoffe)	0,0 bis 22,1 % der Masse (je nach Material)
Auflösung	0,1 % (Feuchte), 0,1 °C / 0,1 °F
Genauigkeit (Temperatur)	±0,5 °C
Genauigkeit (relative Feuchte)	±2,5 % rF (5 bis 95 % rF)
Genauigkeit (Leitfähigkeit)	±1 %
Messfrequenz	0,5 s (Materialfeuchte), 1 s (Luftfeuchte)
Schutzart	IP20
Display	Display mit Beleuchtung (10 s)
Displayfunktionen	Aktueller Wert, Hold, Max, Min
Auto-Off-Funktion	Ja (10 min nach letzter Betätigung) oder deaktivierbar
Garantie	2 Jahre
Pflege	Gehäuse mit feuchtem Tuch reinigen; Batterien bei Bedarf wechseln
Sicherheit	Achtung vor spitzen Messelektroden; bestimmungsgemäß verwenden
Ersatzteile / Reparierbarkeit	Gerät bei Defekt an den Testo-Kundendienst senden

Häufig gestellte Fragen - 6062 Testo

Wie schalte ich das Testo 606-2 ein und aus?

Zum Einschalten drücken Sie kurz die Taste ⏻. Zum Ausschalten halten Sie die Taste ⏻ etwa 2 Sekunden gedrückt, bis das Display erlischt.

Wie wechsle ich die Batterien des Testo 606-2?

Schieben Sie die Abdeckung des Batteriefachs nach unten, entnehmen Sie die verbrauchten Batterien, legen Sie zwei neue AAA-Batterien (1,5 V) unter Beachtung der Polarität ein und schließen Sie das Fach wieder.

Was bedeuten die Anzeigen 'Hi' oder 'Lo' auf dem Display?

Diese Meldungen zeigen an, dass der Messwert außerhalb des Messbereichs liegt (zu hoch oder zu niedrig). Stellen Sie sicher, dass das getestete Material keiner speziellen Trocknung oder Befeuchtung unterzogen wurde.

Wie teste ich die Funktion des Geräts?

Drücken Sie mehrmals die Taste ⚠, bis 'Test:' angezeigt wird, und verbinden Sie dann die Messelektroden mit den Kontakten des Prüfwiderstands auf der Haube. Wenn 'Test: ok' erscheint, funktioniert das Gerät einwandfrei.

Wie wähle ich den zu messenden Materialtyp aus?

Drücken Sie mehrmals die Taste ♠, bis die gewünschte Kennlinie (Holz- oder Bausymbol und Nummer) angezeigt wird. Verwenden Sie die mitgelieferte Liste, um das Material auszuwählen.

Wie verwende ich die Funktionen Hold, Max und Min?

Drücken Sie mehrmals die Taste Mode, um zwischen den Anzeigen zu wechseln: aktueller Wert, Hold (Werte werden gehalten), Max (Maximalwerte) und Min (Minimalwerte). Max/Min sind nur für Luftfeuchte und Temperatur verfügbar.

Wie rechne ich den angezeigten Feuchteprozentsatz in den Wassergehalt um?

Der Wassergehalt in % berechnet sich wie folgt: (Feuchtgewicht - Trockengewicht) / Trockengewicht × 100. Bei einem Feuchtgewicht von 180 g und einem Trockengewicht von 150 g beträgt der Wassergehalt 20 %.

Was sind die Messbereiche für die Holzfeuchte?

Je nach Holzart variiert der Bereich von 7,0 % bis 54,8 % der Masse. Bei Buche, Fichte oder Lärche liegt der Bereich beispielsweise bei 8,8 bis 54,8 %.

Wie reinige ich das Testo 606-2?

Verwenden Sie ein feuchtes Tuch (Seifenwasser) zur Reinigung des Gehäuses. Keine Lösungsmittel oder aggressive Reinigungsmittel verwenden.

Was tun, wenn beim Funktionstest nicht 'Test: ok' angezeigt wird?

Reinigen Sie die Messelektroden und die Kontakte auf der Schutzhaube. Wenn das Problem weiterhin besteht, wenden Sie sich an den Testo-Kundendienst, um das Gerät reparieren zu lassen.

BEDIENUNGSANLEITUNG 6062 Testo

Bedienungsanleitung de 3 - 10

Instruction manual en 11 - 18

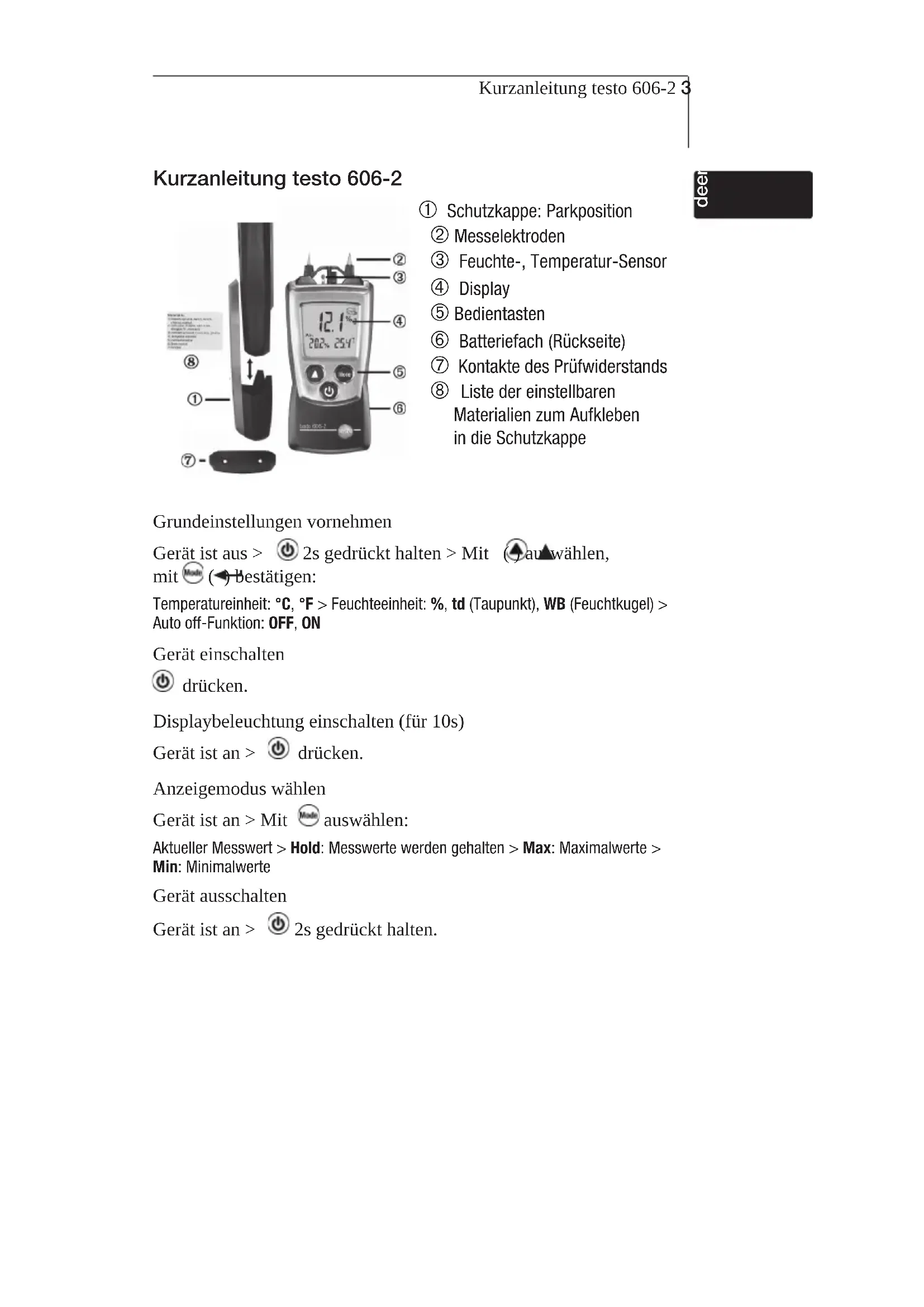

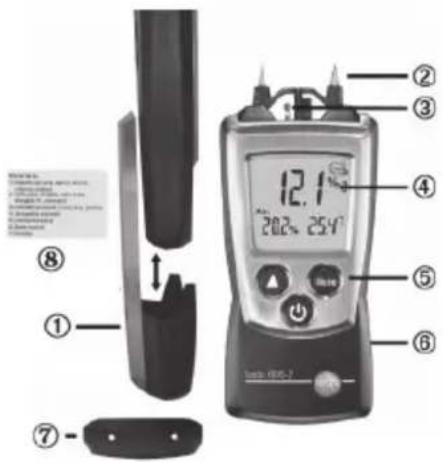

Kurzanleitung testo 606-2

① Schutzkappe: Parkposition
② Messelektroden
③ Feuchte-, Temperatur-Sensor
④ Display
⑤ Bedientasten
⑥ Batteriefach (Rückseite)
⑦ Kontakte des Prüfwiderstands
⑧ Liste der einstellbaren Materialien zum Aufkleben in die Schutzkappe

Grundeinstellungen vornehmen

Gerät ist aus > ⏻ 2s gedrückt halten > Mit (▲)auwählen, mit ⚠️ (◀) bestätigen:

Temperatureinheit: °C, °F > Feuchteeinheit: %, td (Taupunkt), WB (Feuchtkugel) > Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > 🔍 drücken.

Anzeigemodus wählen

Gerät ist an > Mit 🟢 auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte

Gerät ausschalten

Gerät ist an > ⏻ 2s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Mit Signalwort Vorsicht!:

Warnt vor Gefahren, die zu leichten Körperverletzungen oder Sachschäden führen können, wenn die genannten Vorsichts - maßnahmen nicht getroffen werden.

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden.

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.

Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

Funktionen und Verwendung

Das testo 606-2 ist ein Materialfeuchte-, Luftfeuchte- und Temperaturmessgerät. Üblicher Verwendungszweck ist die Ermittlung des Materialfeuchtegehaltes in Holz oder Baumaterialien und Luftfeuchte. Das verwendete Messverfahren ist geeignet für Übersichtsmessungen, um festzustellen ob das getestete Material noch weiter austrocknet. Der Materialfeuchtegehalt wird in Gewichts % angezeigt.

Technische Daten

Messtechnische Daten

• Sensoren: Elektrischer Widerstand (Leitfähigkeitsmessung), Testo-Feuchtesensor, NTC-Temperatursensor
• Messgrößen: Gewichts % Materialfeuchte (Holz, Baumaterialien), %rH, td, wb, °C, °F
• Messbereiche: -10...50 °C, 14...122 °F, 0...100 %rH, Materialfeuchte: siehe Kapitel Produkt verwenden

Auflösungen: 0.1 %, 0.1 °C, 0.1 °F, 0.1 %rH

- Genauigkeiten (Nenntemperatur 25°C / 77°F, ±1 Digit): Leitfähigkeitsmessung ±1 %, ±0.5 °C, ±0.9 °F, ±2,5 %rH (5...95 %rH)

- Messrate: 0.5s, Feuchte: 1s

Weitere Gerätedaten

· Schutzart: IP20
- Umgebungsbedingungen: -10...50°C, 14...122°F
- Lager-/Transportbedingungen: -40...70°C, -40...158°F
- Spannungsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 130h (ohne Displaybeleuchtung)

• Abmessungen: 119x46x25mm / 4.69x1.81x0.98" (inkl. Schutzkappe)
• Gewicht: 90g / 0.20lb (inkl. Batterien und Schutzkappe)

Prüfungen und Zulassungen

• Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 2004/108/EG.
• Dieses Produkt ist TÜV-geprüft nach den Vorschriften der VDI 4206 Blatt 4: August 2013. Prüfkennzeichen TÜV By RgG 306
• Für amtliche Messungen nach 1. BlmSchV(Schornsteinfeger) und gemäß VDI 4206 Teil 4 muss das Messgerät halbjährlich von einer technischen Prüfstelle der Innung für das Schornsteinfegerhandwerk oder einer anderen von der Behörde anerkannten Prüfstelle überprüft werden.

Garantie

- Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

Produktbeschreibung

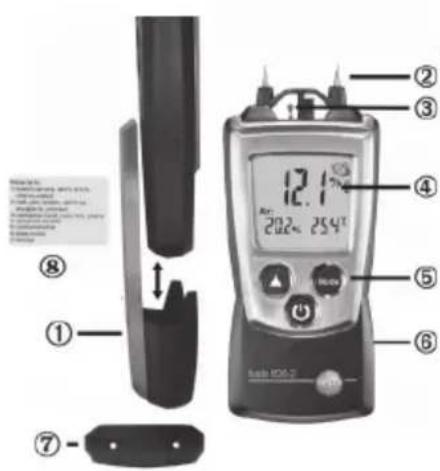

Auf einen Blick

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 12.1 2024 2547

① Schutzkappe: Parkposition

② Messelektroden

Vorsicht! Verletzungs- gefahr durch Mess- elektroden.

Bei Nichtgebrauch Schutz-kappe aufstecken.

③ Feuchte-, Temperatur-Sensor

④ Display

⑤ Bedientasten

⑥ Batteriefach (Rückseite)

⑦ Kontakte des Prüfwiderstands

⑧ Liste der einstellbaren Materialien zum Aufkleben in die Schutzkappe

Erste Schritte

▶ Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Temperatureinheit: °C, °F
• Feuchteeinheit: %, td (Taupunkt), WB (Feuchtkugel)
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts ⏻ gedrückt halten, bis im Display ▲ und ◀ erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 (▲) mehrmals drücken, bis die gewünschte Einstellung blinkt.

3 Mode (←) drücken, um die Eingabe zu bestätigen.

4 Schritte 2 und 3 für alle Funktionen wiederholen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Zur Gewährleistung korrekter Messwerte:

• Messung an mehreren Stellen wiederholen. Aufgrund des unterschiedlichen Widerstandes des Holzes mit bzw. quer zu den Fasern kann das Messergebnis beeinflusst werden. Werden die Einstechnadeln mit dem Faserverlauf eingestochen, können leicht höhere Werte resultieren, da der Widerstand im Material geringer ist.
• Eine Messung erfolgt nur bis zu der Tiefe, zu denen sich die Einstechnadeln im Material befinden. Stechen Sie die Messnadeln möglichst tief ein (4 bis 5 mm).
• Bei Messungen der Feuchte in Brennstoffen empfiehlt es sich, den Holzscheit vor der Messung zu spalten und an drei Punkten zu messen. Messpunkte: jeweils 5 cm von der linken und rechten Schnittkante entfernt und einmal in der Scheitmitte.
  • Die Messung verfälschende Temperatur- / Feuchtequellen (z. B. Hände) vom Sensor fernhalten.

Die angezeigten Werte hängen stark vom verwendeten Bau-stoff/Hersteller und von dem Umgebungsklima ab. Da es sich um Naturprodukte handelt, können die selben Materialien aus unterschiedlichen Chargen vonein ander abweichen.

Gerät einschalten:

⏻ drücken. - Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

⏻ drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

Materialkennlinie einstellen:

i Die Materialfeuchteanzeige erscheint in der oberen Displayzeile. Angezeigt wird das Materialsymbol 📞 (Holz) oder 🌐 (Baumaterial) mit der jeweiligen Materialnummer (siehe beiliegenden Aufkleber für die Innenseite der Schutzkappe).

Einstellbare	Materialien	Messber
1. Buche, Fichte, Lärche, Birke, Kirsche, Nussbaum 8.8...54.8 Gewichts %
2. Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti 7.0...47.9 Gewichts %
3. Zement-Estrich, Beton-	0.9...22.1	Gewichts
4. Anhydrit-Estrich	0.0...11.0	G
5. Zementmörtel	0.7...8.6	Gew
6. Kalkmörtel, Gips 0.6...9.9 Gewichts %
7. Ziegel	0.1...16.5
> mehrmals drücken, bis gewünschte Materialkennlinie erscheint.

▶ Gerätefunktion testen:

1 mehrmals drücken, bis Test: leuchtet.
2 Messelektroden mit den Kontakten des Prüfwiderstands auf der Oberseite der Schutzkappe verbinden.

- Test blinkt.

- Test: ok leuchtet: Gerät funktionsfähig.

Test: ok leuchtet nicht: Prüfung nicht möglich, siehe Kapitel 'Tipps und Hilfe'.

3 ▲ drücken, zurück ins Messmenü

▶ Displayansicht wechseln:

Einstellbare Ansichten

• Aktueller Messwert
• Hold: Messwerte werden gehalten

i Max/Min-Anzeige nur für Luftfeuchte und Temperatur

• Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

  mehrmals drücken, bis gewünschte Ansicht erscheint.

Max-/ Min-Werte zurücksetzen:

1 MODE mehrmals drücken, bis gewünschte Ansicht erscheint.
2 Mode gedrückt halten bis - - - - erscheint.
3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

Gerät ausschalten:

⏻ gedrückt halten, bis das Display erlischt.

Produkt instand halten

de

Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antworten

Frage	Mögliche	Ursachen
Hi oder Lo	Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Die Messergebnisse sollten bei Materialen die nicht speziell getrocknet oder befeuchtet wurden immer im Messbereich liegen.
	Restkapazität <10min: Batterien wechseln.
Gerätefunktion testen:Test:ok leuchtet nicht Schutzkappe erneute Fehlermeldung: Schutzkappe reinigen.Kundendienst senden.	Messelektroden und Kontakte auf der Oberseite der reinigen.Gerät an den Testo-Kundendienst senden.
Messelektroden defekt/ abgenutzt · Gerät an den Testo-Kundendienst senden.

Die gemessene Materialfeuchte bezieht sich auf das

Trockengewicht (0 %-Feuchte) des jeweiligen Materials. Die hinterlegten Materialkennlinien wurden über die Darr-Wäge-(Befeuchtung- und Trocknungs-) Methode ermittelt. Daraus leiten sich die angegebenen Messbereiche ab.

Umrechnung in Gewichtprozente

Gewichtsprozente = (Nassgewicht-Trockengewicht) x 100 / Trockengewicht

Beispiel

Nassgewicht: 180 g,

Trockengewicht: 150 g

Gewichtprozente: (180 - 150)*100 / 150 = 20 %

Umrechnung in Wassergehalt

Wassergehalt-% = (Nassgewicht-Trockengewicht) / Trockengewicht x 100

Beispiel

Nassgewicht: 180 g

Trockengewicht: 150 g

Gewichtprozente: (180 - 150) / 150 *100 = 16,6 %

Was ist trocken, bedenklich, feucht

Die angegeben Werte dienen als Richtwerte zur Beurteilung der Materialien. Es handelt sich um typische Werte für den Innenbereich.

Kennlinie Material trocken bedenklich feucht /				sehr feucht
Kennlinie 1 oder 2innen beheizt	Buche, Fichte,Lärche...	< 12 12..15 > 15
Kennlinie 1 oder 2innen unbeheizt	Eiche, Kiefer, Ahorn... < 15 15...20 > 20
Kennlinie 3 Zement-Estrich < 3 3...5		> 5
Kennlinie 3	Beton	< 2.2	2.2...4.4	> 4.4
Kennlinie 4	Anhydrit-Estrich	< 0.5	0.5...1	> 1
Kennlinie 5	Zementmörtel	< 3	3...5	> 5
Kennlinie 6	Kalkmörtel	< 2	2...4	> 4
Kennlinie 6	Gips	< 2 2...4	> 4
Kennlinie 7	Mauerziegel	< 1	1...3	> 3

Richtwerte für die Einbaufeuchte von Holz, die sich nach einer gewissen Zeitspanne im Gebrauchszustand im Mittel einstellt (DIN 1052-1 (4/88) Abschnitt 4.2.1.):

Kennlinie	Anwendungsbereich	Holzfeuchte in Gewichts %
1 oder 2	allseitig geschlossene Bauwerke mit Heizung	9 ± 3
1 oder 2	allseitig geschlossene Bauwerke ohne Heizung	12 ± 3
1 oder 2	überdeckte offene Bauwerke	15 ± 3
1 oder 2	Konstruktionen, die der Witterung allseitig ausgesetzt sind	18 ± 6

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten siehe Internetseite www.testo.com/service-contact.

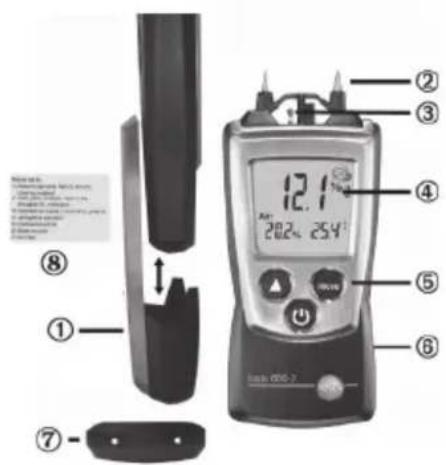

Short manual testo 606-2

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 12.1 20.2 25.4
