STARLASERBL - Lampe Ibiza Light - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur laser et LED à tête mobile avec effet wash et anneau LED
Marque	Ibiza Light
Modèle	STARLASERBL
Alimentation	90-240 V~, 50/60 Hz
Consommation	90 W
Sources lumineuses	1 laser vert 50 mW (classe 3R, puissance de sortie <5 mW) + 6 LED RGBW 8 W + 18 LED RGB 0,2 W
Longueur d'onde du laser	532 nm
Température de couleur	8500 K
Luminosité	7950 lm
Indice de rendu des couleurs (CRI)	90
Angle du faisceau	45°
Mouvement Pan/Tilt	540° / 180°
Protocole de contrôle	DMX512 (adressage d001-d512)
Modes de fonctionnement	DMX, Maître/Esclave, Automatique, Contrôle par le son, modes SH 0-3
Canaux DMX configurables	18 canaux ou 13 canaux (sélectionnable)
Distance minimale de sécurité	120 cm de toute surface
Classe de protection	I (mise à la terre obligatoire)
Utilisation	Intérieur uniquement, réservé aux professionnels formés
Classification laser	Classe 3R (EN60825-1:2014)
Fusible remplaçable	Oui, utiliser un fusible de caractéristiques identiques
Source lumineuse remplaçable	Non (le luminaire entier doit être remplacé en fin de vie)
Nettoyage des optiques	Externe toutes les 3 semaines, interne tous les 1-2 mois avec un chiffon doux et nettoyant vitres
Accessoires fournis	Lyre, cordon secteur, mode d'emploi

FOIRE AUX QUESTIONS - STARLASERBL Ibiza Light

Quels sont les modes de fonctionnement disponibles sur le STARLASERBL ?

L'appareil propose plusieurs modes : DMX (adressage d001-d512), Maître/Esclave, Automatique, Son (commande par micro) et SH (effets prédéfinis 0-3).

Comment brancher plusieurs appareils en mode Maître/Esclave ?

Connectez la sortie DMX (femelle) du premier appareil à l'entrée (mâle) du suivant avec un câble XLR 3 broches. Le premier appareil en mode Maître contrôle les esclaves. Le nombre maximum d'appareils sur une ligne est de 32.

Quelle est la puissance du laser et quelles précautions prendre ?

Le laser vert a une puissance de sortie maximale <5 mW (classe 3R). Ne regardez jamais directement le faisceau, évitez les réflexions et installez l'appareil de manière à ce que les rayons restent au-dessus du public. Usage strictement professionnel.

Comment nettoyer les lentilles du STARLASERBL ?

Utilisez un chiffon doux et du nettoyant à vitres classique. Nettoyez les optiques externes toutes les 3 semaines et les internes tous les 1 à 2 mois. Débranchez l'appareil avant tout nettoyage.

Puis-je remplacer la source lumineuse moi-même ?

Non, la source lumineuse n'est pas remplaçable. Lorsqu'elle atteint sa fin de vie, le luminaire entier doit être remplacé. Seul le fabricant peut ouvrir l'appareil.

Quels types de fusible utiliser et comment le changer ?

Utilisez un fusible de caractéristiques identiques (même calibre). Retirez le porte-fusible avec un tournevis plat, remplacez le fusible grillé et remettez en place. Consultez la notice pour les spécifications exactes.

Comment configurer l'adresse DMX de l'appareil ?

Accédez au menu avec la touche MENU, naviguez jusqu'à Addr avec UP/DOWN, appuyez sur ENTER, puis réglez l'adresse de d001 à d512. Validez avec ENTER.

Quelle est la distance de sécurité minimale ?

L'appareil doit être installé à au moins 120 cm de toute surface inflammable ou obstacle. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

Puis-je utiliser cet appareil pour un éclairage domestique normal ?

Non, ce luminaire est uniquement destiné à un usage décoratif et professionnel (spectacles, affichage). Il ne convient pas comme éclairage domestique normal.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu, sélectionnez Load puis YES pour rétablir les paramètres d'usine. Vous pouvez aussi choisir REST puis YES pour une réinitialisation complète du système.

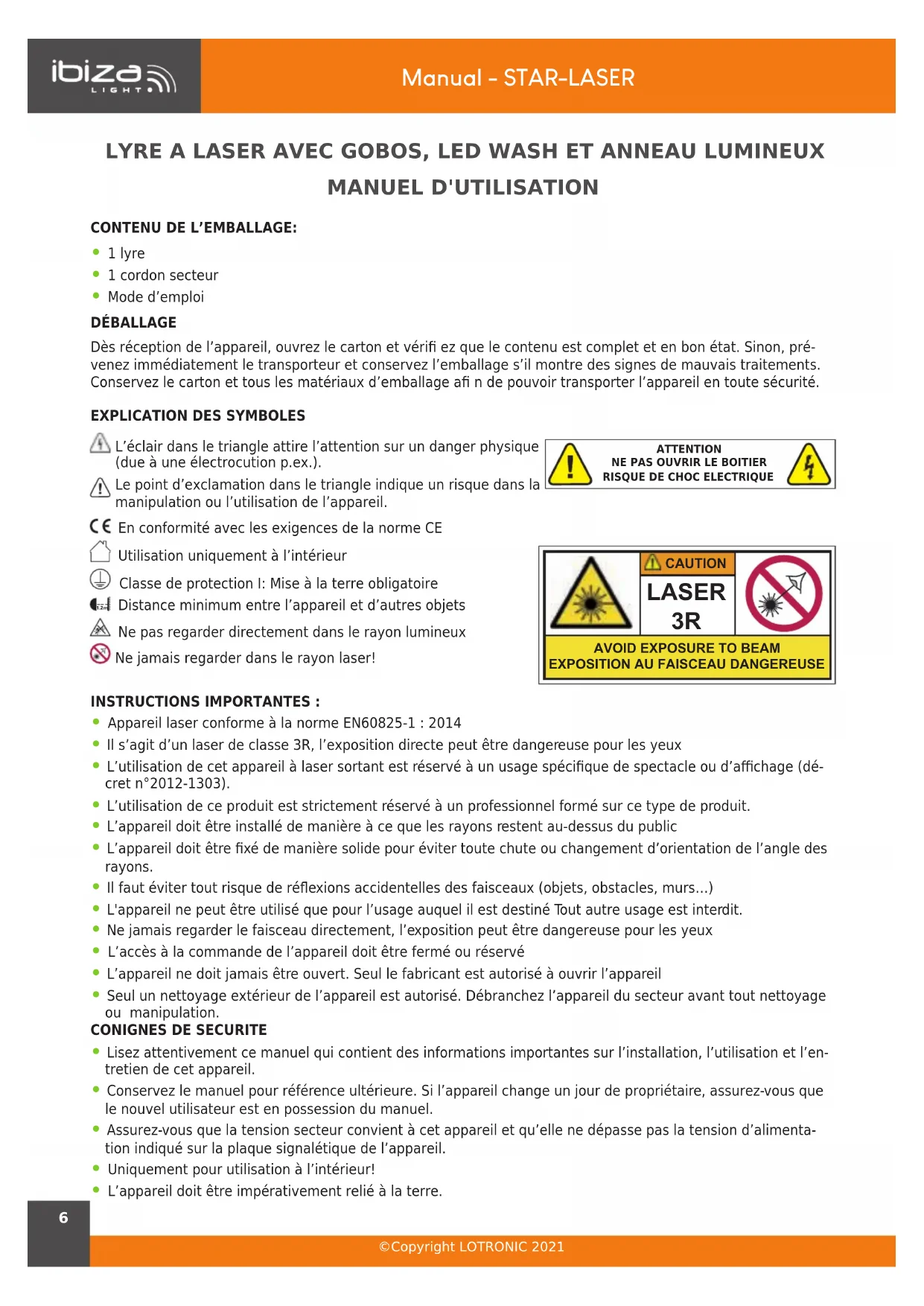

MODE D'EMPLOI STARLASERBL Ibiza Light

FR - Manuel d'Utilisation - p. 6

• 1 lyre
• 1 cordon secteur
• Mode d'emploi

DÉBALLAGE

Dès réception de l'appareil, ouvrez le carton et vérifi ez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l'emballage s'il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d'emballage afi n de pouvoir transporter l'appareil en toute sécurité.

EXPLICATION DES SYMBOLES

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p.ex.).
⚠️ Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.
CE En conformité avec les exigences de la norme CE
Utilisation uniquement à l'intérieur
Classe de protection I: Mise à la terre obligatoire
Distance minimum entre l'appareil et d'autres objets
Ne pas regarder directement dans le rayon lumineux
Ne jamais regarder dans le rayon laser!

ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE

CAUTION LASER 3R AVOID EXPOSURE TO BEAM EXPOSITION AU FAISCEAU DANGEREUSE

INSTRUCTIONS IMPORTANTES :

• Appareil laser conforme à la norme EN60825-1 : 2014
- Il s'agit d'un laser de classe 3R, l'exposition directe peut être dangereuse pour les yeux
- L'utilisation de cet appareil à laser sortant est réservé à un usage spécifique de spectacle ou d'affichage (décret n°2012-1303).
• L'utilisation de ce produit est strictement réservé à un professionnel formé sur ce type de produit.
• L'appareil doit être installé de manière à ce que les rayons restent au-dessus du public
- L'appareil doit être fixé de manière solide pour éviter toute chute ou changement d'orientation de l'angle des rayons.
- Il faut éviter tout risque de réflexions accidentelles des faisceaux (objets, obstacles, murs...)
• L'appareil ne peut être utilisé que pour l'usage auquel il est destiné Tout autre usage est interdit.
- Ne jamais regarder le faisceau directement, l'exposition peut être dangereuse pour les yeux
• L'accès à la commande de l'appareil doit être fermé ou réservé
• L'appareil ne doit jamais être ouvert. Seul le fabricant est autorisé à ouvrir l'appareil
- Seul un nettoyage extérieur de l'appareil est autorisé. Débranchez l'appareil du secteur avant tout nettoyage ou manipulation.

CONIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l'appareil.

• Uniquement pour utilisation à l'intérieur!
  • L'appareil doit être impérativement relié à la terre.

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.

• Installez l'appareil à un endroit bien ventilé à une distance minimum de 120cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.
• Sécurisez l'appareil sur le dispositif de fixation au moyen d'une chaîne. Ne portez jamais l'appareil en le tenant par le boîtier. Tenez-le par l'étrier.
• La température ambiante ne doit pas dépasser 35°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.
• Ne pas brancher l'appareil sur un variateur.
• Ne pas exposer vos yeux à la source lumineuse.
  • Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.
• Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal.
• La source lumineuse de ce luminaire n'est pas remplaçable. Lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être remplacé.
• Dispositif de déconnexion: Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible; si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible

INSTALLATION

Vérifiez que le support sur lequel vous allez installer l'appareil est solide et capable de supporter au moins 10 fois le poids de l'appareil. Lors de l'installation utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d'appareil. Cet appareil doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer en-dessous.

REMPLACEMENT DU FUSIBLE

• Sortez le porte-fusible de son logement à l'aide d'un tournevis à lame plate.
• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
• Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.
• Le fusible se trouve à l'intérieur de ce compartiment.
• Retirez-le au moyen d'un tournevis à lame plate.

BRANCHEMENT DE PLUSIEURS EFFETS

Vous avez besoin d'un câble de données sériel pour faire fonctionner plusieurs effets au moyen d'une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l'ensemble des appareils sur un câble de données sériel définit le nombre d'appareils que le câble de données peut supporter.

Important: La distance maximale recommandée est de 100m. Le nombre maximum d'appareils branchés sur une liaison de données est de 32.

CONNECTEURS DE CÂBLE

Le câble doit posséder une fiche XLR mâle d'un côté et XLR femelle de l'autre.

CONFIGURATION DES CONNECTEURS DMX

La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX.

ATTENTION

Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l'appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d'une façon étrange. Testez les câbles à l'aide d'un ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.

MISE EN PLACE D'UNE LIGNE DE DONNÉES DMX EN SÉRIE

1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.
2. Connectez l'extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche d'entrée de l'appareil suivant qui est un connecteur mâle à 3 broches
3. Ensuite, branchez la sortie comme indiqué ci-dessus sur l'entrée de l'appareil suivant, etc.

BRANCHEMENT MAÎTRE/ESCLAVE

1. Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil.
2. Connectez l'extrémité du cordon provenant du premier appareil (fiche femelle à 3 broches) sur l'entrée de l'appareil suivant (fiche mâle à 3 broches). Branchez ensuite la sortie de l'appareil sur l'entrée de l'appareil suivant, etc.

TABLEAU DE COMMANDE

Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l'écran LCD.

Touche Fonction

MENU Accès au menu ou retour vers une option précédente du menu

UP Défilement des options du menu dans un ordre croissant

DOWN Défilement des options du menu dans un ordre décroissant

ENTER Sélection et enregistrement du menu ou de l’option dans un menu

Appuyez à plusieurs reprises sur jusqu'à ce que vous atteigniez la fonction désirée. Utilisez les boutons et pour naviguer dans les options du menu. Appuyez sur la touche pour sélectionner la fonction en cours d'affichage ou pour activer une option dans le menu.

MENU

Addr d001-d512 Réglage de l'adresse DMX512
CHnd	18CH 18 réglages de canal
	13CH 13 réglages de canal
SLnd	Auto Mode automatique
	Soun Fonctionnement contrôlé par le son
SHnd	SH 0 Effet 0 (recommandé)
	SH 1 Effet 1
	SH 2 Effet 2
	SH 3 Effet 3
SEnS 0-99 Réglage de la sensibilité sonore
LED	OFF	Écran éteint après 5 secondes d'inactivité
	ON	Écran toujours allumé
dISP	no	Affichage inversé
	YES	Afficher positif
rPAN	no	X moteur avant
	YES	Moteur X inversé
rTiL	no	Moteur Y en avant
	YES	Moteur Y inversé
RGB	OFF	SMD éteint
	ON	SMD allumé
LASE	OFF Laser éteint
	ON Laser allumé
Load	no
	YES Rétablir les paramètres d'usine
REST YES Réinitialisation du système

TABLEAU DES CANAUX DMX: VOIR À LA FIN DU MANUEL

NETTOYAGE DE L'APPAREIL

Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d'optimiser la puissance lumineuse. La fréquence de nettoyage dépend des conditions d'utilisation. Un environnement humide, enfumé ou particulièrement sale favorise l'accumulation de poussière sur les optiques.

• Utilisez un chiffon doux et du nettoyant à vitres classique.
- Séchez toutes les pièces soigneusement.
- Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.

CARACTÉRISTIQUES TECHNIQUES

Alimentation 90-240V\~50/60Hz

Consommation....90W

Sources lumineuses .... 1 laser vert de 50mW + 6 LED RGBW de 8W + 18 LED RGB de 0.2W

Longueur d'onde du laser ....532 nm

Puissance de sortie max. du faisceau laser ....<5 mW

Température des couleurs....8500°K

Luminosité 7950 lm

CRI 90

Angle du faisceau 45°

Pan / Tilt....540° / 180°

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
