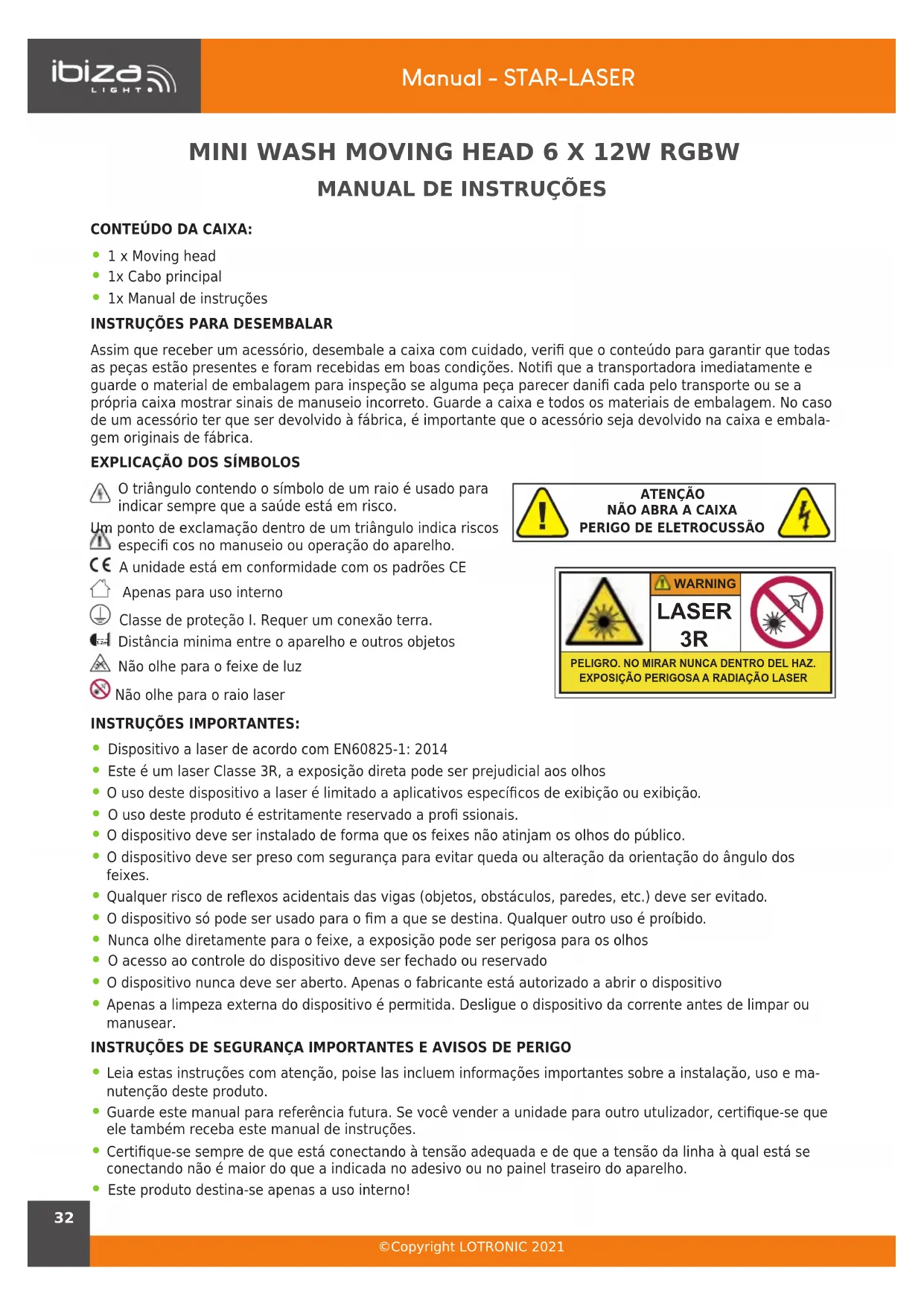

MANUAL DE UTILIZADOR STARLASERBL Ibiza Light

• 1x Manual de instruções INSTRUÇÕES PARA DESEMBALARAssim que receber um acessório, desembale a caixa com cuidado, veri󰊟 que o conteúdo para garantir que todas as peças estão presentes e foram recebidas em boas condições. Noti󰊟 que a transportadora imediatamente e guarde o material de embalagem para inspeção se alguma peça parecer dani󰊟 cada pelo transporte ou se a própria caixa mostrar sinais de manuseio incorreto. Guarde a caixa e todos os materiais de embalagem. No caso de um acessório ter que ser devolvido à fábrica, é importante que o acessório seja devolvido na caixa e embala-gem originais de fábrica.EXPLICAÇÃO DOS SÍMBOLOSO triângulo contendo o símbolo de um raio é usado para indicar sempre que a saúde está em risco.Um ponto de exclamação dentro de um triângulo indica riscos especi󰊟 cos no manuseio ou operação do aparelho. A unidade está em conformidade com os padrões CEApenas para uso interno Classe de proteção I. Requer um conexão terra. 1.2m Distância minima entre o aparelho e outros objetosNão olhe para o feixe de luz Não olhe para o raio laser INSTRUÇÕES IMPORTANTES:
• Dispositivo a laser de acordo com EN60825-1: 2014

• Este é um laser Classe 3R, a exposição direta pode ser prejudicial aos olhos

• O uso deste dispositivo a laser é limitado a aplicativos especí󰊟 cos de exibição ou exibição.

• O uso deste produto é estritamente reservado a pro󰊟 ssionais.

• O dispositivo deve ser instalado de forma que os feixes não atinjam os olhos do público.

• O dispositivo deve ser preso com segurança para evitar queda ou alteração da orientação do ângulo dos feixes.
• Qualquer risco de re󰊠 exos acidentais das vigas (objetos, obstáculos, paredes, etc.) deve ser evitado.

• O dispositivo só pode ser usado para o 󰊟 m a que se destina. Qualquer outro uso é proíbido.

• Nunca olhe diretamente para o feixe, a exposição pode ser perigosa para os olhos

• O acesso ao controle do dispositivo deve ser fechado ou reservado

• O dispositivo nunca deve ser aberto. Apenas o fabricante está autorizado a abrir o dispositivo

• Apenas a limpeza externa do dispositivo é permitida. Desligue o dispositivo da corrente antes de limpar ou manusear.INSTRUÇÕES DE SEGURANÇA IMPORTANTES E AVISOS DE PERIGO
• Leia estas instruções com atenção, poise las incluem informações importantes sobre a instalação, uso e ma- nutenção deste produto.
• Guarde este manual para referência futura. Se você vender a unidade para outro utulizador, certi󰊟 que-se que ele também receba este manual de instruções.
• Certi󰊟 que-se sempre de que está conectando à tensão adequada e de que a tensão da linha à qual está se conectando não é maior do que a indicada no adesivo ou no painel traseiro do aparelho.
• Este produto destina-se apenas a uso interno! ATENÇÃONÃO ABRA A CAIXAPERIGO DE ELETROCUSSÃOWARNING LASER

• É essencial que o equipamento seja ligado à terra, a ligação deverá ser feita por um técnico quali󰊟cado.

• Para evitar o risco de incêndio ou choque, não exponha o aparelho à chuva ou humidade. Certi󰊟que-se de que não haja materiais in󰊠amáveis próximos à unidade durante a operação.

• A unidade deve ser instalada em um local com ventilação adequada, a pelo menos 1.2m das superfícies adja- centes. Certi󰊟que-se que a abertura da ventilação não esteja bloqueada.

• Desconecte sempre da fontes de alimentação antes de fazer manutenção ou substituir um fusível e cer- ti󰊟que-se de substituí-lo por um fusível do mesmo tamanho e tipo.

• Fixe o dispositivo de 󰊟xação ao dispositivo de 󰊟xação usando uma corrente de segurança. Nunca transporte o aparelho pela sua cabeça. Use as pegas de transporte.

• A temperature máxima é de 35ºC. Não opere o aparelho a temperaturas superiores a esta.

• No caso de um problema sério, pare de usar o aparelho imediatamente. Nunca tente consertar a unidade sozinho. As reparações realizadas por pessoas não quali󰊟cadas podem causar danos ou avarias. Entre em contacto com o centro de assistência técnica autorizado mais próximo. Use sempre o mesmo tipo de peças sobressalentes.

• Não conecte o dispositivo ao um pack dimmer.

• Certi󰊟que-se que o cabo de alimentação nunca esteja dobrado ou dani󰊟cado.

• Nunca desconecte o cabo de alimentação puxando o cabo.

• Evite a exposição direta dos olhos à fonte de luz enquanto ela estiver ligada.

• O produto é apenas para 󰊟ns decorativos e não é adequado para iluminação doméstica.

• A fonte de luz não é substituível. Quando chega ao 󰊟m da sua vida útil, toda a unidade deve ser descartada.

• DISPOSITIVO DE DESCONECTAR: Quando a entrada principal ou um acopolador de aparelho é usado como o dispositivo de desconexão, o dispositivo de desconexão deve permanecer prontamente operacional. INSTALAÇÃO A unidade deve ser montada por meio de seus orifícios de parafuso no suporte. Certi󰊟que-se sempre de que a unidade está 󰊟rmemente 󰊟xada para evitar vibração durante a operação Certi󰊟que-se sempre de que a estru

tura à qual você está 󰊟xando a unidade é segura e capaz de suportar um peso de 10 vezes o peso da unidade. Além disso, sempre use um cabo de segurança que possa suportar 12 vezes o peso da unidade ao instalar o dispositivo. O equipamento deve ser reparado por pro󰊟ssionais em local for a do alcance das pessoas e onde ninguém possa passar ou por baixo dele. ORIENTAÇÃO Este aparelho pode ser montado em qualquer posição, desde que haja espaço adequado para ventilação.

SUBSTITUIÇÃO DE FUSÍVEL

• Com uma chave de fenda, retire o porta-fusível do seu compartimento.

• Remova o fusível dani󰊟cado de seu suporte e substitua por exatamente o mesmo tipo de fusível.

• Insira o porta-fusível de novo em seu lugar e reconecte a alimentação.

• O fusível está localizado dentro deste compartimento. Remova usando uma chave de fenda.

Você precisará de um link de dados serial para executar espetáculos de luz de um ou mais aparelhos usando um controlador DMX-512 ou para espetáculos sincronizados em dois ou mais aparelhos con󰊟gurados para um modo de operação master/slave. O número combinado de canais exigidos por todos os aparelhos em um link de dados serial determina o número de aparelhos que o link de dados pode suportar. Console Light1 Light2 Light3 Importante: As que estão em um link serial/ de dados devem ser conectadas em série em uma única linha. Distância máxima recomendada do link de dados seruaus: 100 metros. Número máximo recomendado de apa- relhos em um link de dados serial: 32 aparelho

O cabemaneto dever ter um conector XLR macho em uma extremidade e um conector XLR fêmea na outra ex

CONFIGURAÇÃO DO CONECTOR DMX

INPUT COMMON DMX + DMX- Resistance 120 ohm 1/ 4w between pin 2 (DMX-) and pin 3 (DMX+) of the last fixture. A terminação reduz os erros desinal. Para evitar problemas de transmissão de sinal e interferência, é sempre aconselhável conectar um terminador de sinal DMX. CUIDADO Não permita o contacto entre o comum e o aterramento do chassi do aparelho. O aterramento do comum pode causar um loop de aterramento e o desempenho do seu aparelho pode ser irregular. Teste os cabos com um ohmímetro para veri󰊟car a polaridade correta e se os pinos nãoo estão aterrados ou em curto com a blindagem ou entre si. CONFIGURANDO UM LINK DE DADOS SERIAL DMX

1. Conecte o lado do conector de 3 pinos macho do cabo DMX ao conector de 3 pinos de saída fêmea

2. Conecte a extremidade do cabo que vem do controlador que terá um conector de 3 pinos fêmea ao conector

de entrada do próximo dispositivo de 󰊟xação que consiste em um conector de 3 pinos macho.

3. Em seguida, prossiga para conectar da saída conforme declarado acimapara a entrada do seguinte dispositivo

de 󰊟xação e assim por diante.

LIGAÇÃO DO APARELHO MASTER/SLAVE

2. Conecte a extremidade do cabo proveniente do primeiro dispositivo de 󰊟xação que terá um conector de 3 pi

nos fêmea ao conector de entrada do próximo dispositivo de 󰊟xação consistindo em um conector de 3 pinos ma- cho. Em seguida prossiga para conectar a partir da saída conforme indicado acimas para a entrada do seguinte dispositivo de 󰊟xação e assim por diante Frequentemente, a con󰊟guração para operação Master-Slave e Stand-alone requer que o primeiro aparelho na cadeia seja inicializado para este propósito por meio de con󰊟gurações no painel de controle ou DIP-switches. Se

cundariamente, os acessórios que seguem também podem exigir uma con󰊟guração de Slave. Consulte a seção '' Instruções de operação »neste manual para obter instruções completas para este tipo de instalação e con󰊟gu- ração. NAVEGAÇÃO PELO PAINEL DE CONTROLO. Acesse as funções de painel de control usando os quatro botões do painel localizados diretamente abaixo do visor LCD.. Botão Função MENU Usado para acessar o menu ou para retornar a uma opção do menu anterior UP Percorre as opções dp menu em ordem crescente DOWN Percorre as opções dp menu em ordem decrescente ENTER Usado para selecionar e armazenar o menu ou opção atual dentro de um menu Quando uma função de menu é selecionada, o display mostrará imediatamente a primeira opção disponível para a funçaõ de menu selecionada. Para selecionar um item do menu, pressione <ENTER>.

Pressione o botão <MODE> repetidamente até chegar à função de menu desejada. Use os botões <UP> e <DOWN> para navegar pelas opções do menu. Pressione o botão <ENTER> para selecionar a função do menu exibida atualmente ou para habilitar uma opção do menu. Para retornar à opção ou menu anterior sem alterar o valor, pressione o botão <MODE>. Após alguns segundos, o visor LED retornará durante a operação até que outro botão seja pressionado. Addr d001-d512 Con󰊟guração de endereço DMX512 CHnd 18CH 18 con󰊟gurações de canal 13CH 13 con󰊟gurações de canal

www.ibiza-light.com SLnd Auto Modo automático Soun Operação controlada por som SHnd SH 0 Efeito 0 (recomendado) SH 1 Efeito 1 SH 2 Efeito 2 SH 3 Efeito 3 SEnS 0-99 Ajuste de sensibilidade ao som LEd OFF Tela desligada após 5 segundos de inatividade ON Tela sempre ligada dISP no Exibir reverso YES Display positivo rPAN no Motor X para a frente YES Motor X reverso rTiL no Y motor para frente YES Motor Y reverso RGB OFF SMD desligado ON SMD ligado LASE OFF Laser desligado ON Laser ligado Load

YES Restaurar con󰊟gurações de fábrica REST YES Reinicialização do sistema TABELA DE DEFINIÇÃO DE CANAL: VEJA NO FINAL DO MANUAL LIMPEZA A limpeza das lentes óticas internas e externas e / ou espelhos deve ser realizada periodicamente para otimizar a saída de luz. A frequência de limpeza depende do ambiente em que o aparelho opera: um ambiente humido, enfumaçado ou particularmente sujo pode causar um maior acúmulo de sujidade na óptica da unidade.

• Limpe com um pano macio usando produto de limpeza de vidro normal.

• Deixe sempre as peças secar com cuidado.
