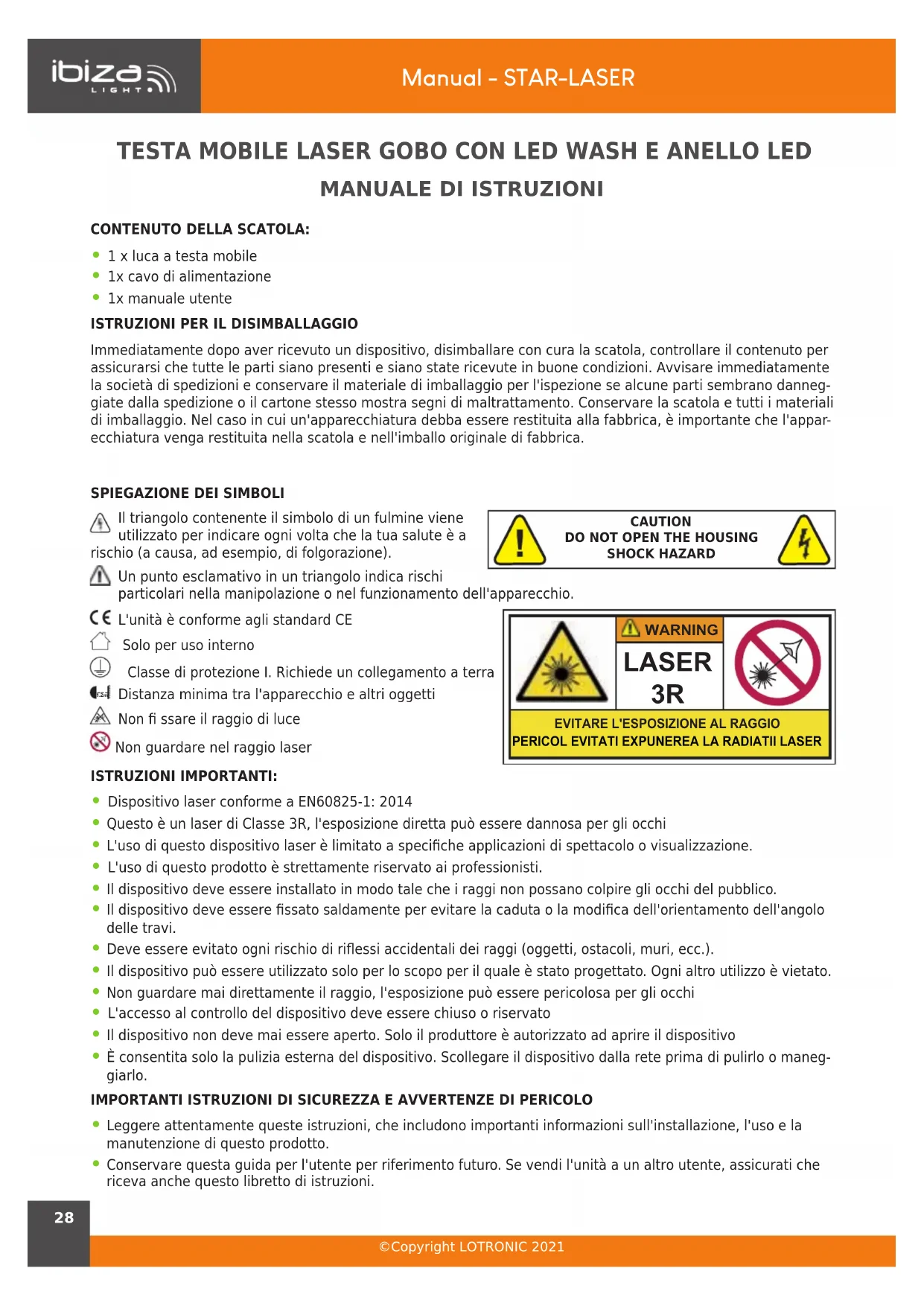

MANUALE UTENTE STARLASERBL Ibiza Light

EVITARE L'ESPOSIZIONE AL RAGGIO

MANUALE DI ISTRUZIONI

• 1 x luca a testa mobile

• 1x cavo di alimentazione

• 1x manuale utente ISTRUZIONI PER IL DISIMBALLAGGIOImmediatamente dopo aver ricevuto un dispositivo, disimballare con cura la scatola, controllare il contenuto per assicurarsi che tutte le parti siano presenti e siano state ricevute in buone condizioni. Avvisare immediatamente la società di spedizioni e conservare il materiale di imballaggio per l'ispezione se alcune parti sembrano danneg-giate dalla spedizione o il cartone stesso mostra segni di maltrattamento. Conservare la scatola e tutti i materiali di imballaggio. Nel caso in cui un'apparecchiatura debba essere restituita alla fabbrica, è importante che l'appar- ecchiatura venga restituita nella scatola e nell'imballo originale di fabbrica.SPIEGAZIONE DEI SIMBOLIIl triangolo contenente il simbolo di un fulmine viene utilizzato per indicare ogni volta che la tua salute è a rischio (a causa, ad esempio, di folgorazione).Un punto esclamativo in un triangolo indica rischi particolari nella manipolazione o nel funzionamento dell'apparecchio.L'unità è conforme agli standard CESolo per uso interno Classe di protezione I. Richiede un collegamento a terra 1.2m Distanza minima tra l'apparecchio e altri oggettiNon 󰊟 ssare il raggio di luce Non guardare nel raggio laserISTRUZIONI IMPORTANTI:
• Dispositivo laser conforme a EN60825-1: 2014

• Questo è un laser di Classe 3R, l'esposizione diretta può essere dannosa per gli occhi

• L'uso di questo dispositivo laser è limitato a speci󰊟 che applicazioni di spettacolo o visualizzazione.

• L'uso di questo prodotto è strettamente riservato ai professionisti.

• Il dispositivo deve essere installato in modo tale che i raggi non possano colpire gli occhi del pubblico.

• Il dispositivo deve essere 󰊟 ssato saldamente per evitare la caduta o la modi󰊟 ca dell'orientamento dell'angolo delle travi.
• Deve essere evitato ogni rischio di ri󰊠 essi accidentali dei raggi (oggetti, ostacoli, muri, ecc.).

• Il dispositivo può essere utilizzato solo per lo scopo per il quale è stato progettato. Ogni altro utilizzo è vietato.

• Non guardare mai direttamente il raggio, l'esposizione può essere pericolosa per gli occhi

• L'accesso al controllo del dispositivo deve essere chiuso o riservato

• Il dispositivo non deve mai essere aperto. Solo il produttore è autorizzato ad aprire il dispositivo

• È consentita solo la pulizia esterna del dispositivo. Scollegare il dispositivo dalla rete prima di pulirlo o maneg- giarlo.IMPORTANTI ISTRUZIONI DI SICUREZZA E AVVERTENZE DI PERICOLO
• Leggere attentamente queste istruzioni, che includono importanti informazioni sull'installazione, l'uso e la manutenzione di questo prodotto.
• Conservare questa guida per l'utente per riferimento futuro. Se vendi l'unità a un altro utente, assicurati che riceva anche questo libretto di istruzioni. CAUTION

DO NOT OPEN THE HOUSINGSHOCK HAZARD

EVITARE L'ESPOSIZIONE AL RAGGIO

• Assicurarsi sempre di essere collegati alla corretta tensione e che la tensione di linea alla quale ci si sta colle- gando non sia superiore a quella indicata sull'etichetta o sul pannello posteriore dell'apparecchiatura.

• Questo prodotto è inteso solo per uso interno!

• È essenziale che il dispositivo sia collegato a terra. Una persona quali󰊟cata deve eseguire il collegamento elettrico.

• Per prevenire il rischio di incendi o scosse elettriche, non esporre l'apparecchiatura a pioggia o umidità. Assi- curarsi che non ci siano materiali in󰊟ammabili vicino all'unità durante il funzionamento.

• L'unità deve essere installata in un luogo con adeguata ventilazione, ad almeno 1,2 m dalle super󰊟ci adiacen- ti. Assicurarsi che nessuna fessura di ventilazione sia ostruita.

• Scollegare sempre dalla fonte di alimentazione prima di riparare o sostituire il fusibile e assicurarsi di sostituir- lo con uno della stessa dimensione e tipo.

• Fissare il dispositivo al dispositivo di 󰊟ssaggio utilizzando una catena di sicurezza. Non trasportare mai l'appar- ecchio esclusivamente dalla sua testa. Usa le sue maniglie per il trasporto.

• La temperatura ambiente massima (Ta) è 35 ° C. Non azionare l'apparecchiatura a temperature superiori a questa.

• In caso di gravi problemi di funzionamento, interrompere immediatamente l'utilizzo dell'unità. Non tentare mai di riparare l'unità da soli. Le riparazioni eseguite da persone non quali󰊟cate possono causare danni o malfunzionamenti. Contattare il centro di assistenza tecnica autorizzato più vicino. Utilizzare sempre lo stesso tipo di ricambi.

• Non collegare il dispositivo a un dimmer.

• Assicurarsi che il cavo di alimentazione non sia mai piegato o danneggiato.

• Non scollegare mai il cavo di alimentazione tirando o tirando il cavo.

• Evitare l'esposizione diretta degli occhi alla fonte di luce mentre è accesa.

• Il prodotto è solo a scopo decorativo e non è adatto come illuminazione di ambienti domestici.

• La sorgente luminosa di questo apparecchio non è sostituibile. Quando raggiunge la 󰊟ne della sua durata, l'intera unità deve essere scartata.

• DISPOSITIVO DI SCOLLEGAMENTO: se la spina di RETE o un accoppiatore dell'apparecchio viene utilizzato come dispositivo di scollegamento, il dispositivo di scollegamento deve rimanere facilmente utilizzabile. INSTALLAZIONE L'unità deve essere montata tramite i suoi fori per le viti sulla sta󰊞a. Assicurarsi sempre che l'unità sia 󰊟ssata saldamente per evitare vibrazioni e scivolamenti durante il funzionamento. Assicurarsi sempre che la struttura a cui si sta attaccando l'unità sia sicura e in grado di sostenere un peso pari a 10 volte il peso dell'unità. Inoltre, utilizzare sempre un cavo di sicurezza che possa sostenere 12 volte il peso dell'unità quando si installa l'appare- cchiatura. L'attrezzatura deve essere 󰊟ssata da professionisti in un luogo fuori dalla portata delle persone e dove nessuno possa passarci sopra o sotto. ORIENTAMENTO Questo apparecchio può essere montato in qualsiasi posizione a condizione che vi sia spazio su󰊡ciente per la ventilazione.

SOSTITUZIONE DEI FUSIBILI

• Con un cacciavite a testa piatta cunei il portafusibile fuori dalla sua sede.

• Rimuovere il fusibile danneggiato dal supporto e sostituirlo con esattamente lo stesso tipo di fusibile.

• Reinserire il portafusibili al suo posto e ricollegare l'alimentazione.

• Il fusibile si trova all'interno di questo vano. Rimuovere utilizzando un cacciavite a testa piatta.

COLLEGAMENTO DEI DISPOSITIVI

Sarà necessario un collegamento dati seriale per eseguire spettacoli di luci di uno o più proiettori utilizzando un controller DMX-512 o per eseguire spettacoli sincronizzati su due o più dispositivi impostati su una modalità op- erativa master / slave. Il numero combinato di canali richiesti da tutti i dispositivi su un collegamento dati seriale determina il numero di dispositivi che il collegamento dati può supportare. Console Light1 Light2 Light3Manual - STAR-LASER

©Copyright LOTRONIC 2021 Importante: : i dispositivi su un collegamento seriale / dati devono essere collegati a margherita in una singo- la linea. Massima distanza di collegamento dati seriale consigliata: 100 metri. Numero massimo consigliato di dispositivi su un collegamento dati seriale: 32 dispositivi

Il cablaggio deve avere un connettore XLR maschio a un'estremità e un connettore XLR femmina all'altra.

CONFIGURAZIONE DEL CONNETTORE DMX

INPUT COMMON DMX + DMX- Resistance 120 ohm 1/ 4w between pin 2 (DMX-) and pin 3 (DMX+) of the last fixture. La terminazione riduce gli errori di segnale. Per evitare problemi di trasmissione del segnale e inter- ferenze, è sempre consigliabile collegare un termina- tore di segnale DMX. ATTENZIONE Non consentire il contatto tra il comune e la terra del telaio dell'apparecchiatura. La messa a terra del comune può causare un loop di massa e l'apparecchiatura potrebbe funzionare in modo irregolare. Testare i cavi con un ohmetro per veri󰊟care la corretta polarità e per assicurarsi che i pin non siano collegati a terra o in cortocircuito sulla schermatura o tra loro. CONFIGURAZIONE DI UN COLLEGAMENTO DATI SERIALE DMX

1. Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del

2. Collegare l'estremità del cavo proveniente dal controller che avrà un connettore a 3 pin (femmina) al connet

tore di ingresso del dispositivo successivo costituito da un connettore a 3 pin (maschio).

3. Procedere quindi al collegamento dall'uscita come sopra indicato all'ingresso dell'apparecchiatura successiva

1. Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del

2. Collegare l'estremità del cavo proveniente dal primo dispositivo che avrà un connettore a 3 pin (femmina) al

connettore di ingresso del dispositivo successivo costituito da un connettore a 3 pin (maschio). Quindi, procedere al collegamento dall'uscita come sopra indicato all'ingresso del dispositivo successivo e così via Spesso, la con󰊟gurazione per il funzionamento Master-Slave e Stand-alone richiede che il primo dispositivo della catena venga inizializzato per questo scopo tramite le impostazioni nel pannello di controllo o gli interruttori DIP. Secondariamente, anche i fari che seguono possono richiedere un'impostazione slave. Consultare la sezione "Is

truzioni per l'uso" in questo manuale per le istruzioni complete per questo tipo di installazione e con󰊟gurazione.

NAVIGAZIONE ATTRAVERSO IL PANNELLO DI CONTROLLO

Accedere alle funzioni del pannello di controllo utilizzando i quattro pulsanti del pannello situati direttamente sotto il display LCD.. Pulsante Funzione MENU Utilizzato per accedere al menu o per tornare a un'opzione di menu precedente SU Scorre le opzioni di menu in ordine crescente GIÙ Scorre le opzioni di menu in ordine decrescente ENTER Utilizzato per selezionare e memorizzare il menu o l'opzione cor

rente all'interno di un menu Quando viene selezionata una funzione di menu, il display mostrerà immediatamente la prima opzione disponi

bile per la funzione di menu selezionata. Per selezionare una voce di menu, premere <ENTER>.

Premere ripetutamente il pulsante <MODE> 󰊟no a raggiungere la funzione di menu desiderata. Utilizzare i pulsanti <UP> e <DOWN> per navigare tra le opzioni di menu. Premere il pulsante <ENTER> per selezionare la funzione di menu attualmente visualizzata o per abilitare un'opzione di menu. Per tornare all'opzione o al menu precedente senza modi󰊟care il valore, premere il pulsante <MODE>. Dopo alcuni secondi, il display a LED tornerà durante il funzionamento 󰊟nché non verrà premuto un altro pulsante.

www.ibiza-light.com Addr d001-d512 Impostazione dell'indirizzo DMX512 CHnd 18CH 18 impostazioni del canale 13CH 13 impostazioni del canale SLnd Auto Modalità automatica Soun Funzionamento controllato da audio SHnd SH 0 E󰊞etto 0 (consigliato) SH 1 E󰊞etto 1 SH 2 E󰊞etto 2 SH 3 E󰊞etto 3 SEnS 0-99 Regolazione della sensibilità al suono LEd OFF Schermo spento dopo 5 secondi di inattività ON Schermo sempre acceso dISP no Display inverso YES Mostra positivo rPAN no Motore X in avanti YES Motore X inverso rTiL no Motore Y avanti YES Motore Y inverso RGB OFF SMD spento ON SMD acceso LASE OFF Laser spento ON Laser acceso Load

YES Ripristinare le impostazioni prede󰊟nite REST YES Ripristino del sistema TABELLA DI DEFINIZIONE DEI CANALI: VEDERE ALLA FINE DEL MANUALE

PULIZIA DEL DISPOSITIVO

La pulizia delle lenti ottiche interne ed esterne e / o degli specchi deve essere eseguita periodicamente per ottimizzare l'emissione luminosa. La frequenza di pulizia dipende dall'ambiente in cui l'apparecchio opera: am

bienti umidi, fumosi o particolarmente sporchi possono causare un maggiore accumulo di sporco sulle ottiche dell'unità.

• Pulire con un panno morbido utilizzando un normale detergente per vetri.

• Asciugare sempre le parti con cura.
