Producttype	Laser- en LED-projector met bewegende kop, wash-effect en LED-ring
Merk	Ibiza Light
Model	STARLASERBL
Voeding	90-240 V~, 50/60 Hz
Vermogen	90 W
Lichtbronnen	1 groene laser 50 mW (klasse 3R, uitgangsvermogen <5 mW) + 6 RGBW LED 8 W + 18 RGB LED 0,2 W
Lasergolflengte	532 nm
Kleurtemperatuur	8500 K
Helderheid	7950 lm
Kleurweergave-index (CRI)	90
Bundelhoek	45°
Pan-/Tilt-beweging	540° / 180°
Besturingsprotocol	DMX512 (adressering d001-d512)
Bedieningsmodi	DMX, Master/Slave, Automatisch, Geluidsgestuurd, SH-modi 0-3
Configureerbare DMX-kanalen	18 kanalen of 13 kanalen (selecteerbaar)
Minimale veiligheidsafstand	120 cm van elk oppervlak
Beschermingsklasse	I (aardverplicht)
Gebruik	Alleen binnenshuis, uitsluitend voor getrainde professionals
Laserclassificatie	Klasse 3R (EN60825-1:2014)
Vervangbare zekering	Ja, gebruik een zekering met identieke specificaties
Vervangbare lichtbron	Nee (de gehele armatuur moet aan het einde van de levensduur worden vervangen)
Reiniging van optieken	Extern elke 3 weken, intern elke 1-2 maanden met een zachte doek en glasreiniger
Meegeleverde accessoires	Hangbeugel, netsnoer, gebruiksaanwijzing

Veelgestelde vragen - STARLASERBL Ibiza Light

Welke bedieningsmodi zijn beschikbaar op de STARLASERBL?

Het apparaat biedt meerdere modi: DMX (adressering d001-d512), Master/Slave, Automatisch, Geluid (microfoonbediening) en SH (vooringestelde effecten 0-3).

Hoe sluit ik meerdere apparaten aan in Master/Slave-modus?

Verbind de DMX-uitgang (vrouwelijk) van het eerste apparaat met de ingang (mannelijk) van het volgende met een 3-polige XLR-kabel. Het eerste apparaat in mastermodus bestuurt de slaves. Het maximale aantal apparaten op één lijn is 32.

Wat is het laservermogen en welke voorzorgsmaatregelen moet ik nemen?

De groene laser heeft een maximaal uitgangsvermogen van <5 mW (klasse 3R). Kijk nooit rechtstreeks in de straal, vermijd reflecties en installeer het apparaat zo dat de stralen boven het publiek blijven. Strikt professioneel gebruik.

Hoe reinig ik de lenzen van de STARLASERBL?

Gebruik een zachte doek en gewone glasreiniger. Reinig de externe optieken elke 3 weken en de interne elke 1 tot 2 maanden. Koppel het apparaat los voor reiniging.

Kan ik de lichtbron zelf vervangen?

Nee, de lichtbron is niet vervangbaar. Wanneer het einde van de levensduur is bereikt, moet de gehele armatuur worden vervangen. Alleen de fabrikant mag het apparaat openen.

Welke zekering moet ik gebruiken en hoe vervang ik deze?

Gebruik een zekering met identieke specificaties (zelfde waarde). Verwijder de zekeringhouder met een platte schroevendraaier, vervang de doorgebrande zekering en plaats terug. Raadpleeg de handleiding voor exacte specificaties.

Hoe configureer ik het DMX-adres van het apparaat?

Ga naar het menu met de MENU-knop, navigeer naar Addr met UP/DOWN, druk op ENTER, stel vervolgens het adres in van d001 tot d512. Bevestig met ENTER.

Wat is de minimale veiligheidsafstand?

Het apparaat moet op minimaal 120 cm van brandbare oppervlakken of obstakels worden geïnstalleerd. Zorg ervoor dat de ventilatiesleuven niet worden geblokkeerd.

Kan ik dit apparaat gebruiken voor normale huishoudelijke verlichting?

Nee, deze armatuur is uitsluitend bedoeld voor decoratief en professioneel gebruik (shows, displays). Het is niet geschikt als normale huishoudelijke verlichting.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Selecteer in het menu Load en vervolgens YES om de fabrieksinstellingen te herstellen. U kunt ook REST en vervolgens YES kiezen voor een volledige systeemreset.

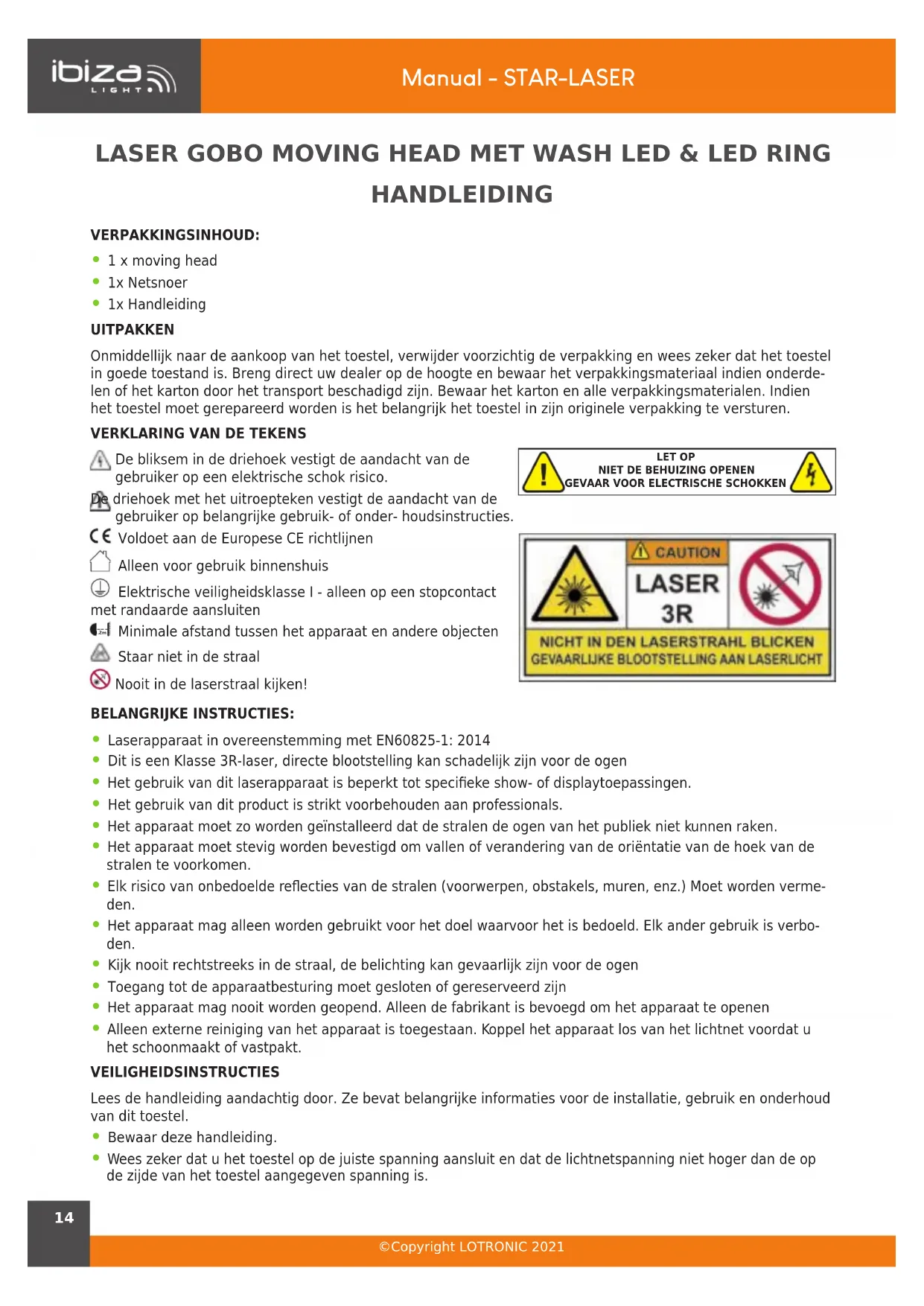

GEBRUIKSAANWIJZING STARLASERBL Ibiza Light

NL - Handleiding - p. 13

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmateriaal indien onderde- len of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERKLARING VAN DE TEKENS

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schok risico.
De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onder- houdsinstructies.
CE Voldoet aan de Europese CE richtlijnen
Alleen voor gebruik binnenshuis
Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten
Minimale afstand tussen het apparaat en andere objecten
Staar niet in de straal
Nooit in de laserstraal kijken!

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

CAUTION LASER 3R NICHT IN DEN LASERSTRAHL BLICKEN GEVAARLIJKE BLOOTSTELLING AAN LASERLICHT

BELANGRIJKE INSTRUCTIES:

• Laserapparaat in overeenstemming met EN60825-1: 2014
- Dit is een Klasse 3R-laser, directe blootstelling kan schadelijk zijn voor de ogen
- Het gebruik van dit laserapparaat is beperkt tot specifieke show- of displaytoepassingen.
- Het gebruik van dit product is strikt voorbehouden aan professionals.
- Het apparaat moet zo worden geïnstalleerd dat de stralen de ogen van het publiek niet kunnen raken.
- Het apparaat moet stevig worden bevestigd om vallen of verandering van de oriëntatie van de hoek van de stralen te voorkomen.
- Elk risico van onbedoelde reflecties van de stralen (voorwerpen, obstakels, muren, enz.) Moet worden verme- den.
- Het apparaat mag alleen worden gebruikt voor het doel waarvoor het is bedoeld. Elk ander gebruik is verboden.
- Kijk nooit rechtstreeks in de straal, de belichting kan gevaarlijk zijn voor de ogen
- Toegang tot de apparaatbesturing moet gesloten of gereserveerd zijn
- Het apparaat mag nooit worden geopend. Alleen de fabrikant is bevoegd om het apparaat te openen
- Alleen externe reiniging van het apparaat is toegestaan. Koppel het apparaat los van het lichtnet voordat u het schoonmaakt of vastpakt.

VEILIGHEIDSINSTRUCTIES

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

• Bewaar deze handleiding.
- Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.

• Alleen op een stopcontact met randaarde aansluiten.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 120cm afstand van oppervlakken. Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zeker-ing met dezelfde specificaties.
• Gebruik het toestel niet in ruimtes met een temperatuur van meer dan 35°C.
• In geval van een ernstig probleem stop het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specificaties.
• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in de lichtbron kijken.
• Het product is voor decoratieve doeleinden en niet geschikt als huishoudelijke verlichting

Ontkoppeling van het net: Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

INSTALLATIE

De unit kan in iedere positie geïnstalleert worden mits voor voldoende koeling gezorgt is. Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden.

Gebruik altijd veiligheidskabels.

Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen.

VERVANGING VAN DE ZEKERING

• Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties
• Verwijder de zekeringshouder d.m.v. een platte schroevendraaier uit de behuizing.
• Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in.
• Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

INSTALLATIE VAN EEN DMX SERIËLE DATA LINK

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteu- nen.

1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.
2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. Max. lengte van een seriële data link: 100 meters. Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

KABELCONNECTOREN

De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

120Ω 1/4W weerstand tuasen pin 2 (DNIX-) en pin 3 (DNIX+) van het laabate toestel

NAVIGATIE DOOR HET CONTROLE PANEEL

Gebruik de vier knoppen direct beneden het LCD display.

Toets Functie

MENU In een menu gaan of naar een vorige menuoptie terug gaan

UP Opwaarts doorlopen van de menuopties

DOWN Afwaarts doorlopen van de menuopties

ENTER Kies en bevestig de selectie in het menu

8.8.8.8. MENU UP DOWN ENTE

Indien een menu functie gekozen is, toont de display direct de eerste beschikbare optie van de gekozen menufunctie. Om een menu punt te kiezen, druk .

MENU MAP

Addr d001-d512 DMX512-adresinstelling
CHnd	18CH 18 kanaalinstellingen
	13CH 13 kanaalinstellingen
SLnd	Auto Automatische modus
	Soun Geluidsgestuurde werking
SHnd	SH 0 Effect 0 (aanbevolen)
	SH 1 Effect 1
	SH 2 Effect 2
	SH 3 Effect 3
SEnS 0-99	Geluidsgevoeligheid aanpassen
LED	OFF	Scherm uit na 5 seconden inactiviteit
	ON	Scherm altijd aan
dISP	no	Omgekeerd weergeven
	YES	Positief weergeven
rPAN	no	X motor vooruit
	YES	X motor achteruit
rTiL	no	Y motor vooruit
	YES	Y motor achteruit
RGB	OFF	SMD uit
	ON	SMD aan
LASE	OFF	Laser uit
	ON	Laser aan
Load	no
	YES	Herstel naar fabrieksinstellingen
REST YES	Systeemreset

KANAALSTABEL ZIE HET EIND VAN DE HANDLEIDING

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
  • Droog de delen altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle 30/60 dagen.

SPECIFICATIES

Voedingsspanning....90-240V\~50/60Hz

Opgenomen vermogen 90W

Lichtbronnen....1x 50mW groene laser + 6x 8W RGBW LEDs + 18x 0.2W RGB LEDs

Golflengte van de laser 532nm

Max. Hoogte uitgangsvermogen van de laserstraal ....<5mW

Kleurtemperatuur 8500°K

Helderheid 7950 lm

CRI 90

Beam spreiding....45°

Pan / Tilt....540° / 180°

Strobe 20 flitsen/sec.

Afmetingen 200 x 200 x 250mm

Gewicht....3kg

BELANGRIJKE OPMERKING De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
