| Tip produs | Proiector laser și LED cu cap mobil, efect wash și inel LED |
| Marcă | Ibiza Light |
| Model | STARLASERBL |
| Alimentare | 90-240 V~, 50/60 Hz |
| Consum | 90 W |
| Surse luminoase | 1 laser verde 50 mW (clasa 3R, putere de ieșire <5 mW) + 6 LED RGBW 8 W + 18 LED RGB 0,2 W |
| Lungimea de undă a laserului | 532 nm |
| Temperatura de culoare | 8500 K |
| Luminozitate | 7950 lm |
| Indice de redare a culorilor (CRI) | 90 |
| Unghiul fasciculului | 45° |
| Mișcare Pan/Tilt | 540° / 180° |
| Protocol de control | DMX512 (adresare d001-d512) |
| Moduri de funcționare | DMX, Maestru/Sclav, Automat, Control prin sunet, moduri SH 0-3 |
| Canale DMX configurabile | 18 canale sau 13 canale (selectabil) |
| Distanța minimă de siguranță | 120 cm de orice suprafață |
| Clasă de protecție | I (împământare obligatorie) |
| Utilizare | Doar în interior, rezervat profesioniștilor instruiți |
| Clasificare laser | Clasa 3R (EN60825-1:2014) |
| Siguranță înlocuibilă | Da, utilizați o siguranță cu caracteristici identice |
| Sursă luminoasă înlocuibilă | Nu (întregul corp de iluminat trebuie înlocuit la sfârșitul duratei de viață) |
| Curățarea opticilor | Externă la fiecare 3 săptămâni, internă la fiecare 1-2 luni cu o cârpă moale și detergent pentru geamuri |
| Accesorii furnizate | Braț, cablu de alimentare, manual de utilizare |
Întrebări frecvente - STARLASERBL Ibiza Light
Întrebările utilizatorilor despre STARLASERBL Ibiza Light
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Lampă în format PDF gratuit! Găsiți manualul dvs. STARLASERBL - Ibiza Light și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. STARLASERBL mărcii Ibiza Light.

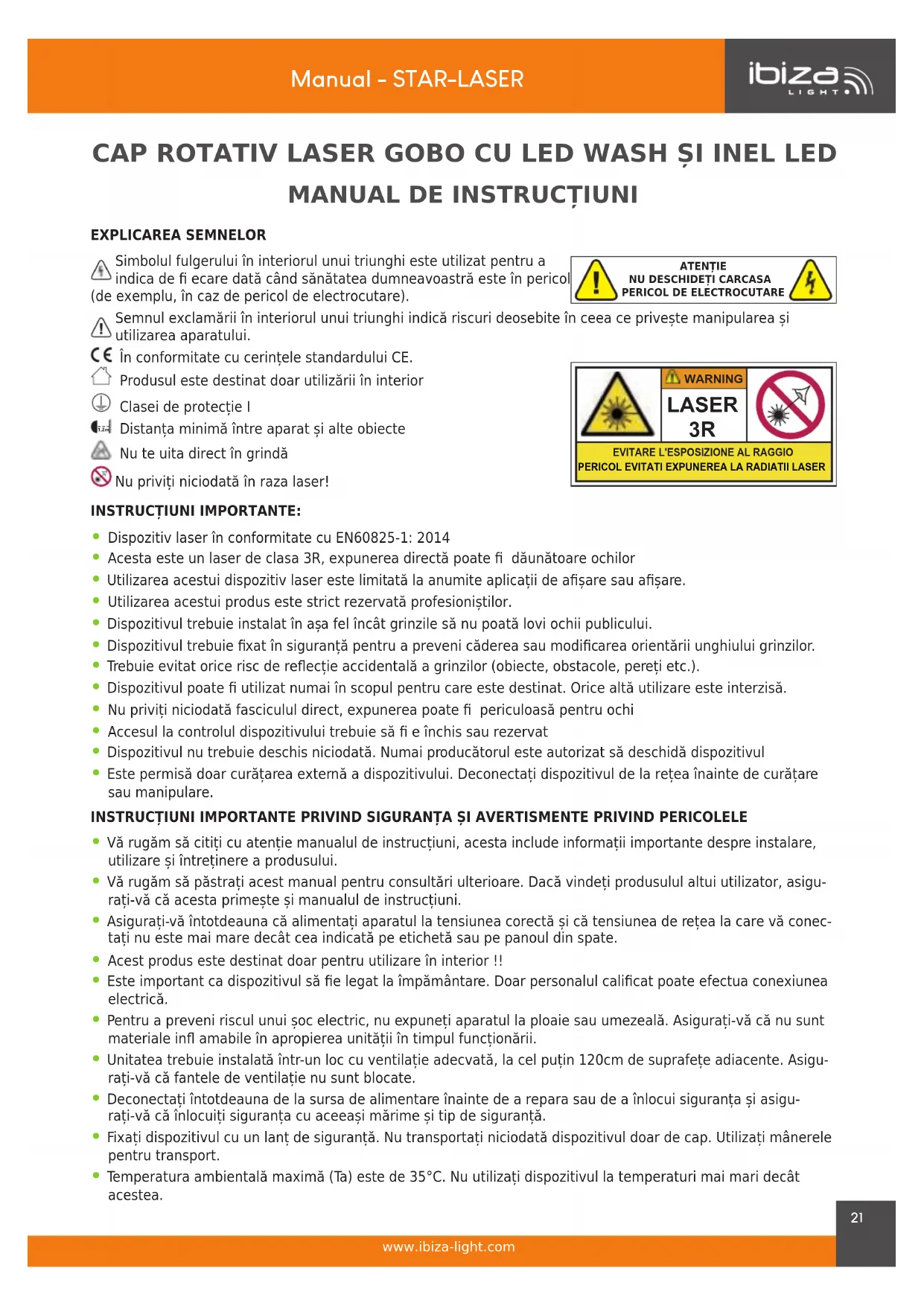

MANUAL DE UTILIZARE STARLASERBL Ibiza Light
FR - Manuel d'Utilisation - p. 6
• 1 lyre
• 1 cordon secteur
• Mode d'emploi
DÉBALLAGE
Dès réception de l'appareil, ouvrez le carton et vérifi ez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l'emballage s'il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d'emballage afi n de pouvoir transporter l'appareil en toute sécurité.
EXPLICATION DES SYMBOLES
L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p.ex.).
⚠️ Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.
CE En conformité avec les exigences de la norme CE
Utilisation uniquement à l'intérieur
Classe de protection I: Mise à la terre obligatoire
Distance minimum entre l'appareil et d'autres objets
Ne pas regarder directement dans le rayon lumineux
Ne jamais regarder dans le rayon laser!
ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE
• Appareil laser conforme à la norme EN60825-1 : 2014
- Il s'agit d'un laser de classe 3R, l'exposition directe peut être dangereuse pour les yeux
- L'utilisation de cet appareil à laser sortant est réservé à un usage spécifique de spectacle ou d'affichage (décret n°2012-1303).
• L'utilisation de ce produit est strictement réservé à un professionnel formé sur ce type de produit.
• L'appareil doit être installé de manière à ce que les rayons restent au-dessus du public
- L'appareil doit être fixé de manière solide pour éviter toute chute ou changement d'orientation de l'angle des rayons.
- Il faut éviter tout risque de réflexions accidentelles des faisceaux (objets, obstacles, murs...)
• L'appareil ne peut être utilisé que pour l'usage auquel il est destiné Tout autre usage est interdit.
- Ne jamais regarder le faisceau directement, l'exposition peut être dangereuse pour les yeux
• L'accès à la commande de l'appareil doit être fermé ou réservé
• L'appareil ne doit jamais être ouvert. Seul le fabricant est autorisé à ouvrir l'appareil
- Seul un nettoyage extérieur de l'appareil est autorisé. Débranchez l'appareil du secteur avant tout nettoyage ou manipulation.
CONIGNES DE SECURITE
- Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
- Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
- Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l'appareil.
-
Uniquement pour utilisation à l'intérieur!
• L'appareil doit être impérativement relié à la terre. -
Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.
- Installez l'appareil à un endroit bien ventilé à une distance minimum de 120cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
- Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.
- Sécurisez l'appareil sur le dispositif de fixation au moyen d'une chaîne. Ne portez jamais l'appareil en le tenant par le boîtier. Tenez-le par l'étrier.
- La température ambiante ne doit pas dépasser 35°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
- En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.
- Ne pas brancher l'appareil sur un variateur.
- Ne pas exposer vos yeux à la source lumineuse.
• Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé. - Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal.
- La source lumineuse de ce luminaire n'est pas remplaçable. Lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être remplacé.
- Dispositif de déconnexion: Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible; si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
INSTALLATION
Vérifiez que le support sur lequel vous allez installer l'appareil est solide et capable de supporter au moins 10 fois le poids de l'appareil. Lors de l'installation utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d'appareil. Cet appareil doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer en-dessous.
REMPLACEMENT DU FUSIBLE
- Sortez le porte-fusible de son logement à l'aide d'un tournevis à lame plate.
- Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
- Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.
- Le fusible se trouve à l'intérieur de ce compartiment.
- Retirez-le au moyen d'un tournevis à lame plate.
BRANCHEMENT DE PLUSIEURS EFFETS
Vous avez besoin d'un câble de données sériel pour faire fonctionner plusieurs effets au moyen d'une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l'ensemble des appareils sur un câble de données sériel définit le nombre d'appareils que le câble de données peut supporter.
Important: La distance maximale recommandée est de 100m. Le nombre maximum d'appareils branchés sur une liaison de données est de 32.
CONNECTEURS DE CÂBLE
Le câble doit posséder une fiche XLR mâle d'un côté et XLR femelle de l'autre.
CONFIGURATION DES CONNECTEURS DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l'appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d'une façon étrange. Testez les câbles à l'aide d'un ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.
MISE EN PLACE D'UNE LIGNE DE DONNÉES DMX EN SÉRIE
- Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.
- Connectez l'extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche d'entrée de l'appareil suivant qui est un connecteur mâle à 3 broches
- Ensuite, branchez la sortie comme indiqué ci-dessus sur l'entrée de l'appareil suivant, etc.
BRANCHEMENT MAÎTRE/ESCLAVE
- Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil.
- Connectez l'extrémité du cordon provenant du premier appareil (fiche femelle à 3 broches) sur l'entrée de l'appareil suivant (fiche mâle à 3 broches). Branchez ensuite la sortie de l'appareil sur l'entrée de l'appareil suivant, etc.
TABLEAU DE COMMANDE
Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l'écran LCD.
| Touche Fonction |
| MENU Accès au menu ou retour vers une option précédente du menu |
| UP Défilement des options du menu dans un ordre croissant |
| DOWN Défilement des options du menu dans un ordre décroissant |
| ENTER Sélection et enregistrement du menu ou de l’option dans un menu |
Appuyez à plusieurs reprises sur
MENU
| Addr d001-d512 Réglage de l'adresse DMX512 | ||
| CHnd | 18CH 18 réglages de canal | |
| 13CH 13 réglages de canal | ||
| SLnd | Auto Mode automatique | |
| Soun Fonctionnement contrôlé par le son | ||
| SHnd | SH 0 Effet 0 (recommandé) | |
| SH 1 Effet 1 | ||
| SH 2 Effet 2 | ||
| SH 3 Effet 3 | ||
| SEnS 0-99 Réglage de la sensibilité sonore | ||
| LED | OFF | Écran éteint après 5 secondes d'inactivité |
| ON | Écran toujours allumé | |
| dISP | no | Affichage inversé |
| YES | Afficher positif | |
| rPAN | no | X moteur avant |
| YES | Moteur X inversé | |
| rTiL | no | Moteur Y en avant |
| YES | Moteur Y inversé | |
| RGB | OFF | SMD éteint |
| ON | SMD allumé | |
| LASE | OFF Laser éteint | |
| ON Laser allumé | ||
| Load | no | |
| YES Rétablir les paramètres d'usine | ||
| REST YES Réinitialisation du système | ||
TABLEAU DES CANAUX DMX: VOIR À LA FIN DU MANUEL
NETTOYAGE DE L'APPAREIL
Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d'optimiser la puissance lumineuse. La fréquence de nettoyage dépend des conditions d'utilisation. Un environnement humide, enfumé ou particulièrement sale favorise l'accumulation de poussière sur les optiques.
• Utilisez un chiffon doux et du nettoyant à vitres classique.
- Séchez toutes les pièces soigneusement.
- Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.
CARACTÉRISTIQUES TECHNIQUES
Alimentation 90-240V\~50/60Hz
Consommation....90W
Sources lumineuses .... 1 laser vert de 50mW + 6 LED RGBW de 8W + 18 LED RGB de 0.2W
Longueur d'onde du laser ....532 nm
Puissance de sortie max. du faisceau laser ....<5 mW
Température des couleurs....8500°K
Luminosité 7950 lm
CRI 90
Angle du faisceau 45°
Pan / Tilt....540° / 180°
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
