| Produkttyp | Laser- und LED-Bewegungskopfprojektor mit Wash-Effekt und LED-Ring |
| Marke | Ibiza Light |
| Modell | STARLASERBL |
| Stromversorgung | 90-240 V~, 50/60 Hz |
| Leistungsaufnahme | 90 W |
| Lichtquellen | 1 grüner Laser 50 mW (Klasse 3R, Ausgangsleistung <5 mW) + 6 RGBW-LEDs 8 W + 18 RGB-LEDs 0,2 W |
| Laserwellenlänge | 532 nm |
| Farbtemperatur | 8500 K |
| Helligkeit | 7950 lm |
| Farbwiedergabeindex (CRI) | 90 |
| Abstrahlwinkel | 45° |
| Pan-/Tilt-Bewegung | 540° / 180° |
| Steuerprotokoll | DMX512 (Adressierung d001-d512) |
| Betriebsmodi | DMX, Master/Slave, Automatik, Musiksteuerung, SH-Modi 0-3 |
| Konfigurierbare DMX-Kanäle | 18 Kanäle oder 13 Kanäle (auswählbar) |
| Mindestsicherheitsabstand | 120 cm von jeder Oberfläche |
| Schutzklasse | I (Erdung erforderlich) |
| Verwendung | Nur für den Innenbereich, nur von geschultem Fachpersonal |
| Laserklassifizierung | Klasse 3R (EN60825-1:2014) |
| Austauschbare Sicherung | Ja, Sicherung mit gleichen Eigenschaften verwenden |
| Austauschbare Lichtquelle | Nein (die gesamte Leuchte muss am Ende ihrer Lebensdauer ersetzt werden) |
| Reinigung der Optiken | Außen alle 3 Wochen, innen alle 1-2 Monate mit einem weichen Tuch und Glasreiniger |
| Mitgeliefertes Zubehör | Hängebügel, Netzkabel, Bedienungsanleitung |
Häufig gestellte Fragen - STARLASERBL Ibiza Light
Benutzerfragen zu STARLASERBL Ibiza Light
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lampe kostenlos im PDF-Format! Finden Sie Ihr Handbuch STARLASERBL - Ibiza Light und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. STARLASERBL von der Marke Ibiza Light.

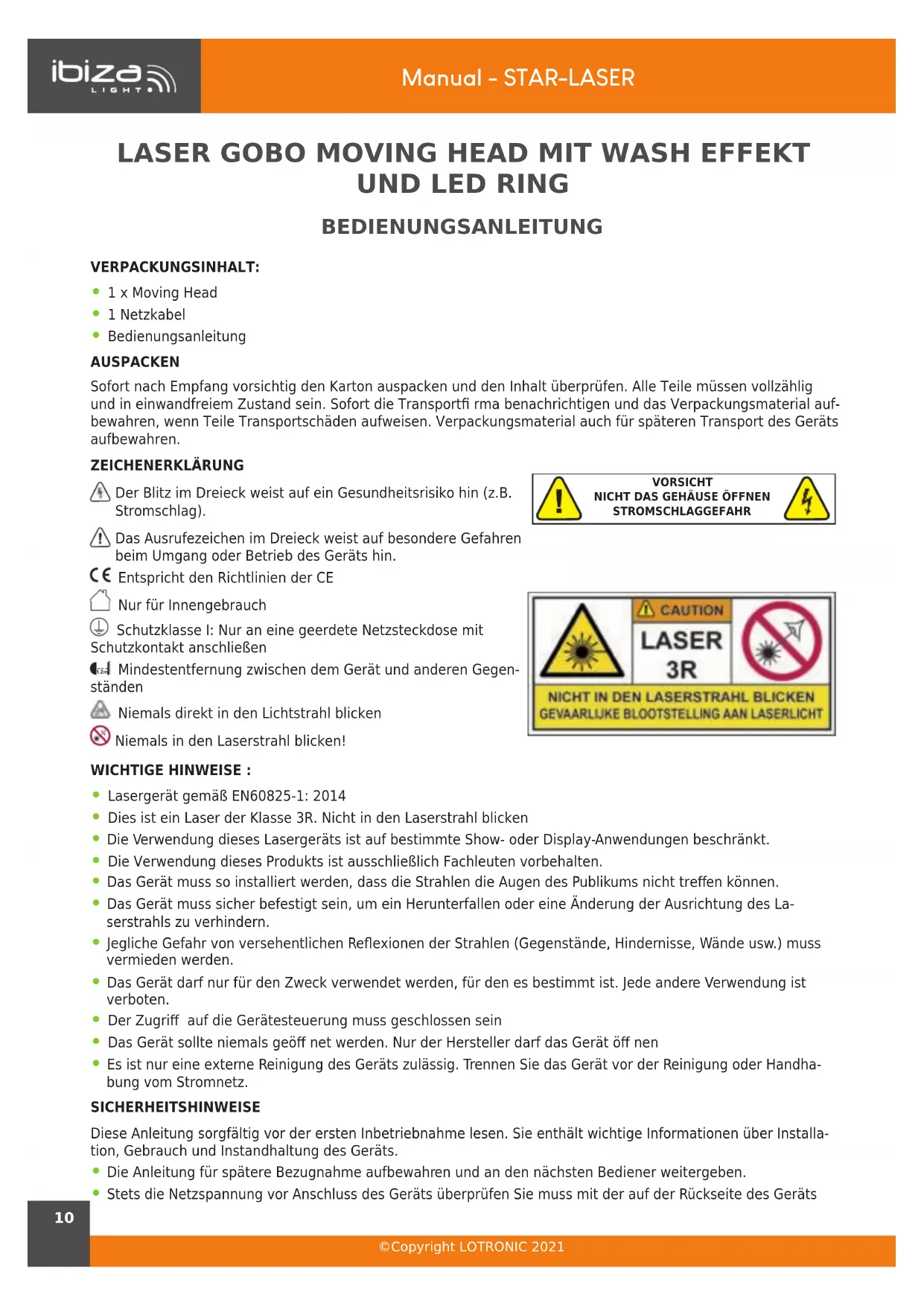

BEDIENUNGSANLEITUNG STARLASERBL Ibiza Light
DE - Bedienungsanleitung - S. 10
- 1 x Moving Head
• 1 Netzkabel
• Bedienungsanleitung
AUSPACKEN
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.
ZEICHENERKLÄRUNG
Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.
CE Entspricht den Richtlinien der CE
Nur für Innengebrauch
Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen
Mindestentfernung zwischen dem Gerät und anderen Gegenständen
△ Niemals direkt in den Lichtstrahl blicken
No Niemals in den Laserstrahl blicken!
VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR
• Lasergerät gemäß EN60825-1: 2014
• Dies ist ein Laser der Klasse 3R. Nicht in den Laserstrahl blicken
• Die Verwendung dieses Lasergeräts ist auf bestimmte Show- oder Display-Anwendungen beschränkt.
• Die Verwendung dieses Produkts ist ausschließlich Fachleuten vorbehalten.
• Das Gerät muss so installiert werden, dass die Strahlen die Augen des Publikums nicht treffen können.
- Das Gerät muss sicher befestigt sein, um ein Herunterfallen oder eine Änderung der Ausrichtung des Laserstrahls zu verhindern.
- Jegliche Gefahr von versehentlichen Reflexionen der Strahlen (Gegenstände, Hindernisse, Wände usw.) muss vermieden werden.
- Das Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Jede andere Verwendung ist verboten.
• Der Zugriff auf die Gerätesteuerung muss geschlossen sein
• Das Gerät sollte niemals geöff net werden. Nur der Hersteller darf das Gerät öff nen
- Es ist nur eine externe Reinigung des Geräts zulässig. Trennen Sie das Gerät vor der Reinigung oder Handhabung vom Stromnetz.
SICHERHEITSHINWEISE
Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts
angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
- Dieses Gerät ist nur für Innengebrauch!
- Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.
- Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
- Das Gerät muss an einem gut belüfteten Ort und in mindestens 120cm Entfernung zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.
- Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.
• Die Raumtemperatur darf 35°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben. - Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen. - Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. - Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.
Netztrennungsvorrichtungen
Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben. Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.
INSTALLATION
Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist.
Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungs ortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Benutzen Sie immer Sicherheitskabel.
Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut belüftet sein.
AUSWECHSELN DER SICHERUNG
Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
- Mit einem flachen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
• Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen. - Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
• Die Sicherung befindet sich im Inneren dieses Fachs. Mit einem flachen Schraubendreher entfernen.
EINRICHTEN EINER SERIELLEN DMX DATENVERBINDUNG
Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.
- Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.
-
Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken.
-
Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.
Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 100m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32.
MASTER/SLAVE ANSCHLUSS
- Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.
- Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.
KABELVERBINDER
Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.

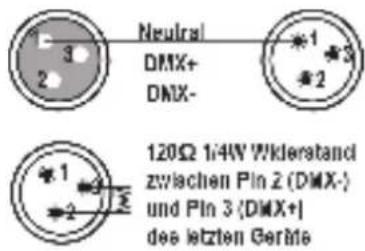

DMX STECKERBELEGUNG
Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.
BEDIENFELD
Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich.
| Taste Funktion |
| MENU Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü |
| UP Durchlauf durch die Optionen in aufsteigender Reihenfolge |
| DOWN Durchlauf durch die Optionen in rückläufiger Reihenfolge |
| ENTER Zur Auswahl und Speicherung des laufenden Menüs oder der Option im Menü |

