Caractéristiques	Détails
Type de produit	Treuil électrique
Capacité de levage	3000 kg
Alimentation	230 V
Puissance	1500 W
Vitesse de levage	8 m/min
Longueur du câble	30 m
Dimensions	350 x 250 x 200 mm
Poids	25 kg
Utilisation recommandée	Levage de charges lourdes dans les chantiers, garages, et pour des applications industrielles
Maintenance	Vérifier régulièrement l'état du câble et des connexions électriques, lubrifier les pièces mobiles
Sécurité	Utiliser des gants lors de la manipulation, ne pas dépasser la capacité de levage, vérifier les dispositifs de sécurité
Garantie	2 ans
Accessoires inclus	Télécommande, crochet de levage

FOIRE AUX QUESTIONS - WKH3000B Toolland

Comment installer le treuil Toolland WKH3000B ?

Pour installer le treuil Toolland WKH3000B, suivez les étapes suivantes : 1. Fixez le treuil à une base stable et solide. 2. Connectez les câbles d'alimentation en veillant à respecter la polarité. 3. Assurez-vous que la télécommande est correctement branchée. 4. Testez le fonctionnement avant d'utiliser le treuil.

Quel est le poids maximum que peut soulever le treuil ?

Le treuil Toolland WKH3000B peut soulever jusqu'à 3000 kg, selon les conditions d'utilisation et le type de charge.

Que faire si le treuil ne fonctionne pas ?

Si le treuil ne fonctionne pas, vérifiez d'abord la connexion électrique. Assurez-vous que le fusible n'est pas grillé. Testez également la télécommande et inspectez les câbles pour des signes de dommages.

Comment entretenir le treuil Toolland WKH3000B ?

Pour entretenir le treuil, nettoyez régulièrement les câbles et les pièces mobiles. Lubrifiez les composants selon les recommandations du manuel d'utilisation et vérifiez l'état des connexions électriques.

Le treuil est-il étanche ?

Le treuil Toolland WKH3000B n'est pas conçu pour être étanche. Il est recommandé de ne pas l'exposer à des conditions humides ou à la pluie.

Quelle est la garantie du produit ?

Le treuil Toolland WKH3000B est généralement couvert par une garantie de 2 ans, mais il est conseillé de vérifier les détails spécifiques dans le manuel d'utilisation ou sur le site du fabricant.

Peut-on utiliser le treuil pour des applications maritimes ?

Le treuil Toolland WKH3000B n'est pas recommandé pour une utilisation maritime en raison de sa conception. Utilisez des équipements spécifiquement conçus pour les environnements marins.

Quelle est la longueur du câble fourni avec le treuil ?

Le treuil Toolland WKH3000B est généralement fourni avec un câble de 15 mètres de long.

MODE D'EMPLOI WKH3000B Toolland

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat. Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités physiques, sensorielles ou mentales réduites, ou manquent d’expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil de la part d’une personne responsable de leur sécurité. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Toujours porter des gants, lunettes et chaussures de protection lors de l'utilisation de l'appareil.

Tenir toutes les parties du corps, vêtements et bijoux éloignés des pièces en mouvement. Ne jamais toucher ou saisir le câble ou la roue dentée en cours d'utilisation.

• Vérifier l’état du câble sur toute la longueur pour la distorsion, l’effrangement, coupures de brins ou tout endommagement avant chaque usage.

• Ne jamais tirer le câble sur un coin ou en angle.

• Fixer la charge dûment au treuil ; ne pas enrouler le câble du treuil autour de la charge.

• Ne pas dépasser la capacité nominale du treuil. Ne jamais surcharger le treuil.

• Ne jamais utiliser de rallonge sur la poignée. Ceci pourrait plier ou endommager la poignée.

• Ne manœuvrer le treuil qu’avec au moins 3 tours de câble autour du tambour.

• Utiliser une courroie attachée autour de la charge à tirer. S’assurer d’un bon engagement du crochet et de la charge.

• Ne jamais utiliser ce treuil pour soulever une charge.

• Pendant l’utilisation, ne jamais enjamber la poignée ou le câble d’acier tendu.

• Tenir toute personne à une distance sûre de la zone de travail et l'appareil. Ne jamais rester derrière la poignée ou dans la ligne de traction du câble.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Protéger contre la poussière et les températures extrêmes. Ne pas laisser l'appareil à l'extérieur mais stocker dans un endroit sec.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

• N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• Ne pas dépasser les valeurs indiquées dans les spécifications techniques.

• Garder ce mode d'emploi pour toute référence ultérieure.WKH3000B

Permet de poser des clôtures, de tirer des véhicules enlisés, de déterrer des souches d'arbres, ...

• effet de levier élevé

• cliquet de sécurité automatique

Contrôler si le treuil ne présente aucun endommagement visible avant chaque utilisation. Ne pas utiliser le treuil s'il est visiblement endommagé.

5.1 Tracter une voiture

1. Bloquer les roues avec des cales pour éviter que le véhicule ne se mette à rouler.

2. Mettre le véhicule au neutre et relâcher le frein à main.

3. Tirer le câble à la longueur souhaitée. Toujours laisser 3 tours de câble autour du tambour.

4. Fixer le treuil à un point d’ancrage.

5. Avant d'accrocher le véhicule, s'assurer que la distance entre le véhicule et le treuil est minimale. Fixer le

véhicule à l'aide d'une courroie de remorquage. Ne pas enrouler le câble autour du point d'ancrage.

6. Lever et abaisser la poignée pour tracter le véhicule. Tirer prudemment, le câble doit être tendu et ne peut

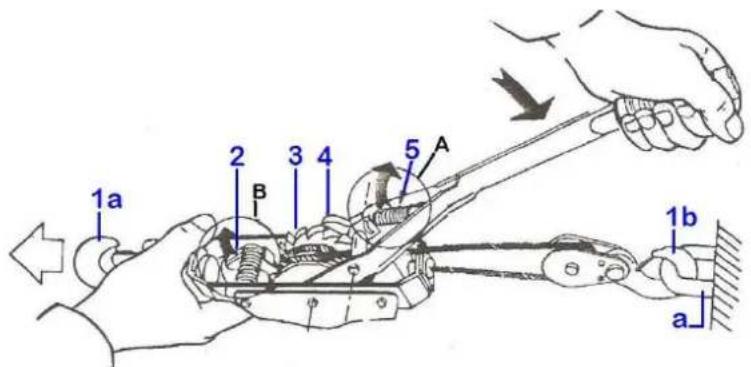

1. Fixer le crochet [1b] à un point d’ancrage rigide [a]. Tirer le ressort [5] dans la direction de la flèche (voir A).

2. Dégager le linguet [4] de la roue à cliquets [3] en poussant la poignée. Tenir fermement la poignée dans

3. Pousser le linguet d’arrêt [2] (voir B). Tirer simultanément le treuil jusqu’au stade de relâchement désiré.

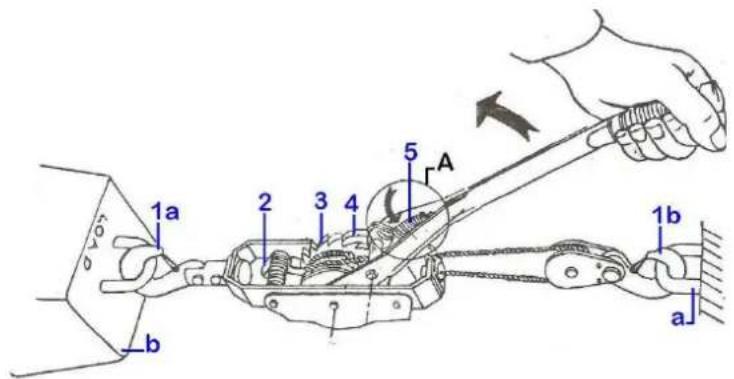

5.3 Tracter une charge ou tendre le câble

1. Libérer le linguet d'arrêt [2].

2. Pousser le ressort [5] dans la direction de la flèche (voir A) pour engager le linguet [4] dans la roue à cliquets [3].

3. Sécuriser le crochet de sécurité [1a] à la charge [b].

4. Chaque mouvement de la poignée enroulera le câble de façon à tracter la charge.WKH3000B

V. 02 – 21/05/2021 11 ©Velleman nv

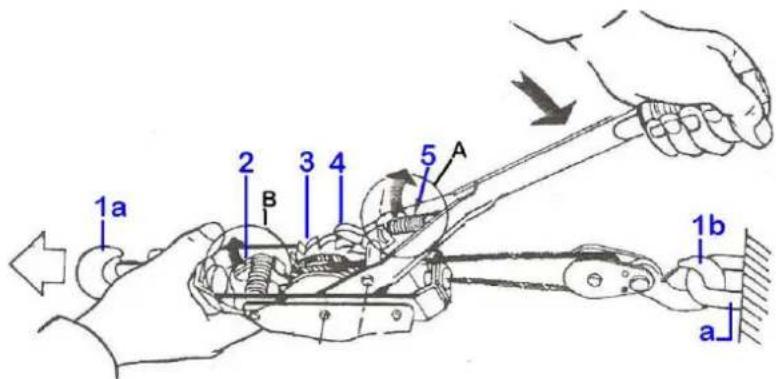

5.4 Relâcher le câble

1. Détendre le ressort [5] dans la direction de la flèche (voir A).

2. Pousser fermement la poignée jusqu’à ce que le linguet de propulsion pousse et désengage le linguet

d’arrêt [2] pour libérer la dent du cliquet [3]. Ceci relâche la charge d’un cran.

3. Répéter cette opération jusqu’à ce le câble soit suffisamment relâché.

En relâchant la charge, éviter les mouvements brusques. Appuyer sur la poignée de manière égale.

6. Nettoyage et entretien

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur. Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

7. Spécifications techniques

• longueur max. du câble p. 3
• m diamètre du câble p. 5
• mm dimension du crochet p. 103
• mm capacité kg N'employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable. p. 1500

SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.WKH3000B

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
