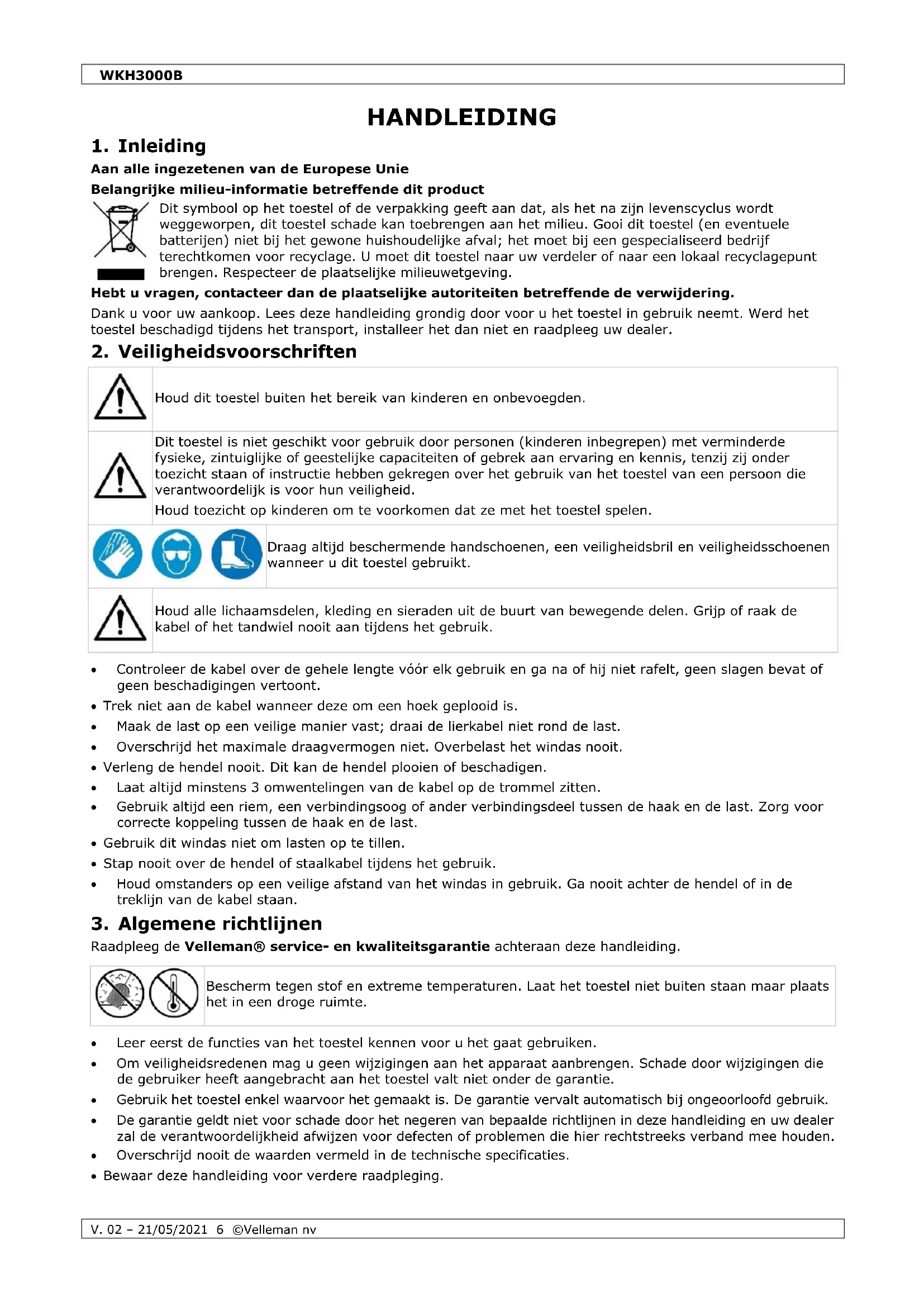

GEBRUIKSAANWIJZING WKH3000B Toolland

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop. Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te voorkomen dat ze met het toestel spelen.

Draag altijd beschermende handschoenen, een veiligheidsbril en veiligheidsschoenen wanneer u dit toestel gebruikt.

Houd alle lichaamsdelen, kleding en sieraden uit de buurt van bewegende delen. Grijp of raak de kabel of het tandwiel nooit aan tijdens het gebruik.

• Controleer de kabel over de gehele lengte vóór elk gebruik en ga na of hij niet rafelt, geen slagen bevat of geen beschadigingen vertoont.

• Trek niet aan de kabel wanneer deze om een hoek geplooid is.

• Maak de last op een veilige manier vast; draai de lierkabel niet rond de last.

• Overschrijd het maximale draagvermogen niet. Overbelast het windas nooit.

• Verleng de hendel nooit. Dit kan de hendel plooien of beschadigen.

• Laat altijd minstens 3 omwentelingen van de kabel op de trommel zitten.

• Gebruik altijd een riem, een verbindingsoog of ander verbindingsdeel tussen de haak en de last. Zorg voor correcte koppeling tussen de haak en de last.

• Gebruik dit windas niet om lasten op te tillen.

• Stap nooit over de hendel of staalkabel tijdens het gebruik.

• Houd omstanders op een veilige afstand van het windas in gebruik. Ga nooit achter de hendel of in de treklijn van de kabel staan.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm tegen stof en extreme temperaturen. Laat het toestel niet buiten staan maar plaats het in een droge ruimte.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aan het apparaat aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Overschrijd nooit de waarden vermeld in de technische specificaties.

• Bewaar deze handleiding voor verdere raadpleging.WKH3000B

Geschikt voor het aanspannen van hekwerk, het bevrijden van vastgelopen voertuigen, het uittrekken van boomstronken...

Controleer het windas op beschadigingen voor elk gebruik. Gebruik het windas niet wanneer er zichtbare schade is.

5.1 Een voertuig trekken

1. Blokkeer de wielen zodat het voertuig niet kan wegrollen.

2. Plaats het voertuig in neutrale versnelling en laat de handrem los.

3. Trek tot de lierkabel de gewenste lengte heeft bereikt. Laat altijd 3 omwentelingen van de kabel op de

4. Maak het windas vast aan een ankerpunt.

5. Voor het koppelen van het voertuig, zorg ervoor dat de afstand tussen het voertuig en het windas minimaal

is. Maak het voertuig vast met een sleepkabel. Draai de kabel niet rond het ankerpunt.

6. Beweeg de hendel omhoog en omlaag om het voertuig voort te trekken. Wees voorzichtig bij het trekken.

De kabel moet strakgespannen zijn en mag niet doorhangen.

1. Maak de haak [1b] vast aan een stevig ankerpunt [a]. Trek de veer [5] in de richting van de pijl (zie A).

2. Laat de pal [4] tegen het palrad [3] los door de hendel naar beneden te duwen. Houd de hendel stevig in

3. Duw op de stoppal (zie B). en trek tot de kabel de gewenste lengte heeft bereikt.

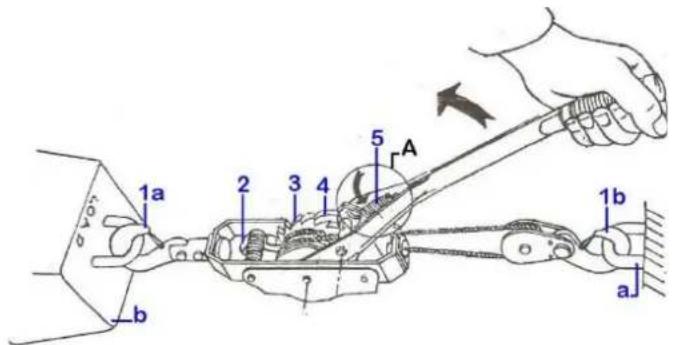

5.3 Een last trekken of de kabel opspannen

1. Laat de stoppal [2] los.

2. Duw de veer [5] in de richting van de pijl (zie A) om de pal [4] tegen het palrad [3] te plaatsen.

3. Bevestig de veiligheidshaak [1a] aan de last [b].

4. Bij elke trekbeweging aan de hendel zal de kabel zich opspannen en de last voorttrekken.WKH3000B

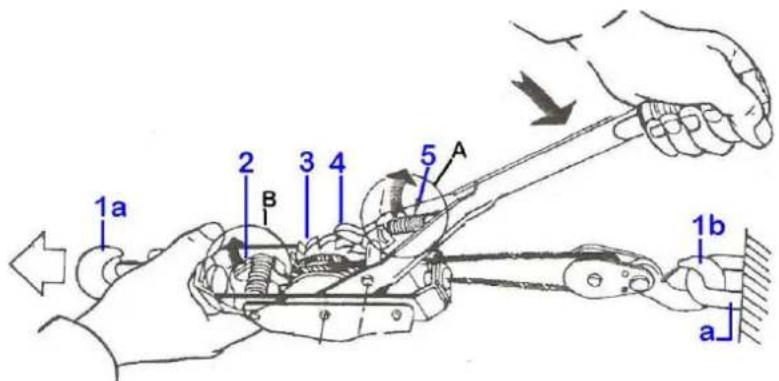

1. Trek de veer [5] in de richting van de pijl (zie A).

2. Trek aan de hendel tot de aandrijfpal de stoppal [2] neer beneden duwt om het palrad [3] te laten draaien.

De last wordt met een tandlengte losgemaakt/ontspannen.

3. Herhaal deze stap tot de kabel voldoende is ontspannen.

Vermijd bruuske bewegingen bij het lossen van de last. Hanteer de hendel met gelijkmatige kracht.

6. Reiniging en onderhoud

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen. Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

7. Technische specificaties

• max. kabellengte p. 3
• m kabeldiameter p. 5
• mm afmetingen van de haak p. 103
• mm capaciteit kg Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.WKH3000B p. 1500
