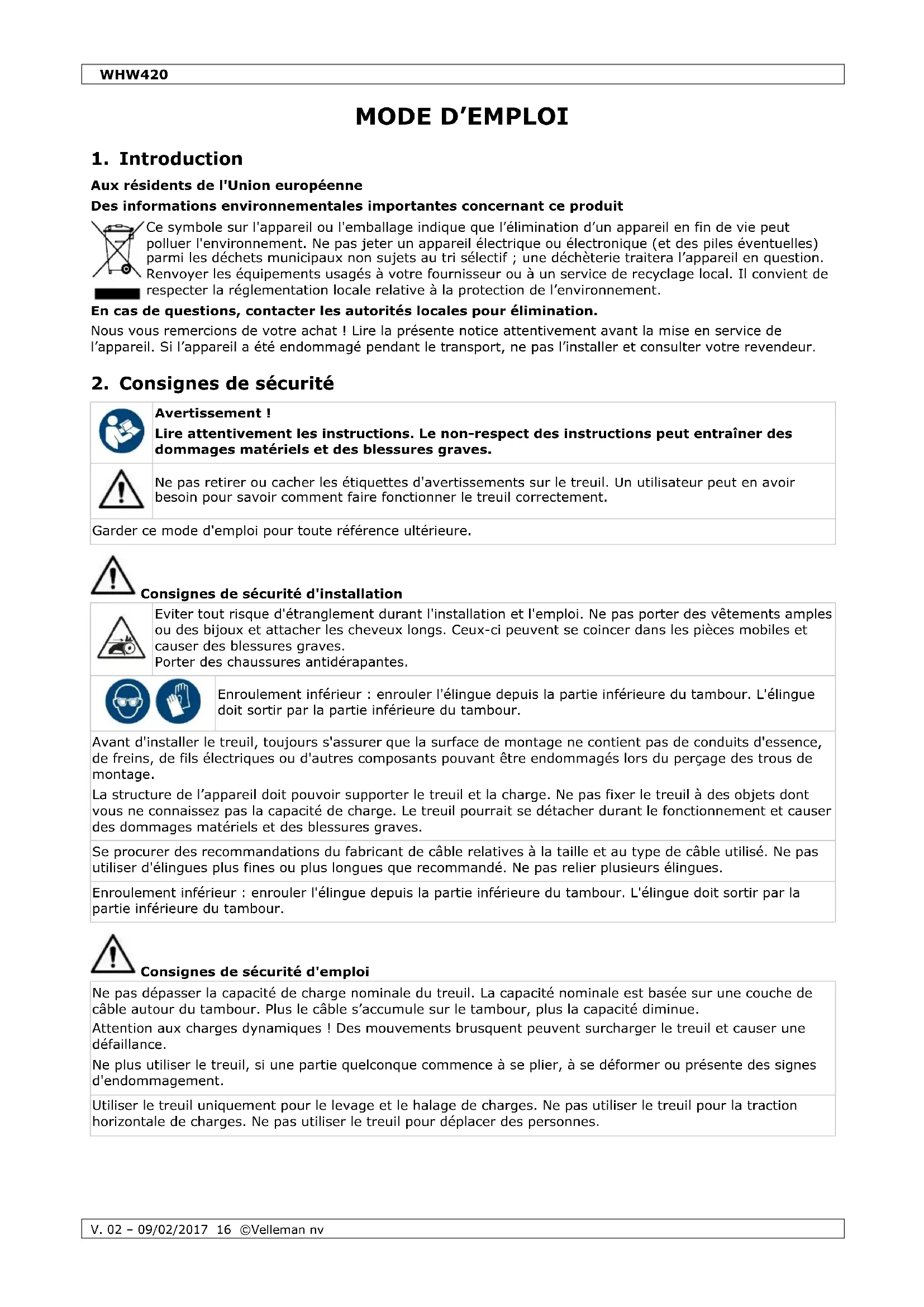

MODE D'EMPLOI WHW420 Toolland
Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
2. Consignes de sécurité
Avertissement ! Lire attentivement les instructions. Le non-respect des instructions peut entraîner des dommages matériels et des blessures graves.
Ne pas retirer ou cacher les étiquettes d'avertissements sur le treuil. Un utilisateur peut en avoir besoin pour savoir comment faire fonctionner le treuil correctement. Garder ce mode d'emploi pour toute référence ultérieure.
Consignes de sécurité d'installation
Eviter tout risque d'étranglement durant l'installation et l'emploi. Ne pas porter des vêtements amples ou des bijoux et attacher les cheveux longs. Ceux-ci peuvent se coincer dans les pièces mobiles et causer des blessures graves. Porter des chaussures antidérapantes.
Enroulement inférieur : enrouler l'élingue depuis la partie inférieure du tambour. L'élingue doit sortir par la partie inférieure du tambour. Avant d'installer le treuil, toujours s'assurer que la surface de montage ne contient pas de conduits d'essence, de freins, de fils électriques ou d'autres composants pouvant être endommagés lors du perçage des trous de montage. La structure de l’appareil doit pouvoir supporter le treuil et la charge. Ne pas fixer le treuil à des objets dont vous ne connaissez pas la capacité de charge. Le treuil pourrait se détacher durant le fonctionnement et causer des dommages matériels et des blessures graves. Se procurer des recommandations du fabricant de câble relatives à la taille et au type de câble utilisé. Ne pas utiliser d'élingues plus fines ou plus longues que recommandé. Ne pas relier plusieurs élingues. Enroulement inférieur : enrouler l'élingue depuis la partie inférieure du tambour. L'élingue doit sortir par la partie inférieure du tambour.
Consignes de sécurité d'emploi Ne pas dépasser la capacité de charge nominale du treuil. La capacité nominale est basée sur une couche de câble autour du tambour. Plus le câble s’accumule sur le tambour, plus la capacité diminue. Attention aux charges dynamiques ! Des mouvements brusquent peuvent surcharger le treuil et causer une défaillance. Ne plus utiliser le treuil, si une partie quelconque commence à se plier, à se déformer ou présente des signes d'endommagement. Utiliser le treuil uniquement pour le levage et le halage de charges. Ne pas utiliser le treuil pour la traction horizontale de charges. Ne pas utiliser le treuil pour déplacer des personnes.WHW420
Eviter tout risque d'étranglement durant l'installation et l'emploi. Ne pas porter des vêtements amples ou des bijoux et attacher les cheveux longs. Ceux-ci peuvent se coincer dans les pièces mobiles et causer des blessures graves. Porter des chaussures antidérapantes.
Porter des lunettes de protection et des gants en cuir épais durant le fonctionnement. Ne jamais tenter de guider l'élingue sous tension sur le treuil avec les mains. Les torons cassés d’un câble sont coupants. Ne jamais laisser glisser le câble entre vos mains, même en portant des gants. S'éloigner de la zone de treuillage durant le fonctionnement. En cas de rupture, l'élingue pourrait fouetter et causer des dégâts matériels et des blessures graves. Placer une couverture ou tapis (non incl.) lourds sur l'élingue. En cas de rupture de l'élingue, le tissu amortira la rupture et empêchera que l'élingue ne fouette. Ne pas enjamber l'élingue sous charge. Ne pas faire balancer une élingue sous charge ; cela peut surcharger l'élingue et causer une rupture. Ne laisser personne monter sur la charge ou passer derrière la charge lors de l'utilisation du treuil. Avant chaque utilisation, examiner l'appareil pour garantir un fonctionnement en toute sécurité. Serrer fermement les écrous et les boulons. Les composants peuvent être endommagés par des produits chimiques, le sel et la rouille. Ne pas utiliser si les pièces sont endommagées ou desserrées, dans le cas de fissures structurelles, de coudes ou tout autre dommage pouvant affecter la sécurité de fonctionnement du treuil. Ne pas utiliser le treuil, même si légèrement endommagé. Si le ressort est cassé ou le système de verrouillage ne fonctionne pas, ne plus utiliser le treuil et contacter le revendeur. Ne pas utiliser le treuil si l'élingue est nouée, torsadée, coudée, effilochée, corrodée ou présente des signes d'affaiblissement. Dès qu'une boucle se forme dans l'élingue, ne plus utiliser le treuil et redresser la boucle. Si l'élingue est endommagée, remplacer la immédiatement. Un entortillement réduit la charge utile du câble d'acier, même après l'avoir redressé. Un câble entortillé peut subir une défaillance subite, avant même d'avoir atteint la capacité de charge. Ne jamais utiliser un câble entortillé. Sécuriser la charge après un mouvement. Les treuils ne sont pas conçus pour sécuriser des charges. Utiliser des sangles et courroies d'arrimage pour sécuriser la charge. Avertissement ! Ne jamais dérouler complètement l'élingue sous charge. Toujours laisser au moins 4 enroulements sur le tambour de manière à exercer un frottement suffisant pour un ancrage correct. Sinon, l'élingue pourrait se détacher du tambour. Maintenir l'élingue bien alignée sur le tambour. Ne pas treuiller à un angle. Cela pourrait endommager le tambour et l'élingue du treuil. L'angle maximale de levage est de 4°, tant horizontalement que verticalement.
Le treuil est conçu pour un fonctionnement manuel. Ne jamais lâcher la manivelle durant le treuillage. La manivelle peut pivoter violemment et causer des blessures graves. Ne jamais tenter d'arrêter une manivelle en mouvement. Les remorques pour bateaux non équipées de rouleaux latéraux pour coque ou carène, sont conçues pour être submergées dans l’eau lorsque le bateau est chargé, c’est-à-dire que le bateau doit « flotter » sur la remorque. Si la remorque n’est pas submergée, les tentatives pour « tracter » le bateau sur ce type de remorque peuvent endommager le treuil et entraîner d’éventuelles blessures.WHW420
Tenir les mains et doigts à distance du treuil et l'élingue pendant le fonctionnement. Vérifier toujours la direction de rotation correcte avant d'utiliser le treuil. Ne pas déplacer le véhicule pour aider le treuil à tirer la charge. La combinaison de la traction du treuil et du véhicule pourrait surcharger l'élingue. Ne jamais accrocher l'élingue sur lui-même. Cela crée une tension insupportable sur l'élingue. Ne pas utiliser l'élingue comme une boucle autour de la charge. La température de service ambiante se situe entre –10 °C et +50 °C. Ne pas utiliser en dehors des spécifications indiquées.
Consignes de sécurité d'entretien
Porter des lunettes de protection et des gants en cuir épais durant l'entretien. Lors du remplacement d'une élingue, ne pas utiliser d'élingues plus fines ou plus longues que recommandé par le fabricant. Ne pas relier plusieurs élingues. Confier la réparation de l'appareil à un technicien qualifié, utilisant uniquement des pièces de rechange identiques. Ceci permet d’assurer le maintien de la sécurité de l’appareil.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi. Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser. Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Garder ce mode d'emploi pour toute référence ultérieure.
construction d'engrenage solide revêtement noir électrostatique pour éviter la formation de rouille tambour et engrenage lubrifiés à l'intérieur manivelle moulée pour une rotation aisée structure renforcée pour une meilleure résistance.
Se référer aux illustrations en page 2 de ce mode d'emploi.
surface de montage Positions du cliquet Le cliquet a trois positions :
enrouler : Tourner la manivelle dans le sens des aiguilles d'une montre pour enrouler l'élingue.
débrayage : tourner la manivelle dans un sens quelconque pour enrouler ou dérouler.
dérouler : tourner la manivelle dans le sens contraire des aiguilles d'une montre pour dérouler l'élingue.
Avertissement ! Si une charge est attachée à l'élingue, bien maintenir la manivelle en basculant la position du cliquet ou en mettant le cliquet en position débrayée.WHW420
Lire le mode d'emploi en entier avant d'installer l'appareil.
1. Choisir un emplacement de montage approprié. S'assurer que :
o La structure de montage et le matériel peuvent supporter le treuil et la charge sans causer de dommages ou d'affaiblir. Si nécessaire, utiliser des plaques de renforcement d'acier ou souder des supports supplémentaires. o S'assurer que la manivelle [5] peut pivoter librement à 360°.
2. Placer le treuil sur la surface de montage [6] et marquer l'emplacement des trous de montage.
3. Avant de percer les trous, vérifier si aucune pièce ne peut être endommagée derrière la surface de
5. Utiliser trois boulons de diamètre 3/8" (M10), des rondelles et des écrous de verrouillage (non incl.) pour
fixer la structure [1] à la surface de montage [6].
7. Installer l'élingue du treuil
S'assurer que l'élingue est assez forte pour déplacer la charge. Se procurer des recommandations du fabricant de câble relatives à la taille et au type de câble utilisé. Utiliser une extrémité appropriée pour attacher le crochet à l'élingue. (Câble, corde, crochet et fixations ne sont pas inclus.) Toujours respecter les consignes de sécurité et d'emploi du fabricant.
Il est possible d'utiliser le treuil avec une corde ou avec un câble d'acier. La méthode d'attachement peut varier en fonction du type de corde.
La fixation ne nécessite pas de boulons, d'écrous ni d'un serre-corde.
1. Mettre le cliquet [2] en position débrayée [b], de façon à le dégager de l'engrenage et à ce que le tambour
puisse pivoter librement.
2. Guider l'extrémité de la corde sous le moyeu du tambour [4].
3. Enfiler la corde dans les trous sur le côté du tambour. Il existe deux façons d'enfiler la corde. Cela dépend
du poids de l'élingue. Voir l'illustration ci-dessous.
5. Tourner la manivelle dans le sens des aiguilles d'une montre pour enrouler la corde. Enrouler le câble sur le
tambour de manière serrée. Cela permet d'éviter que les couches supérieures ne viennent s'intercaler entre les spires.
6. Après avoir enroulé la corde, attacher le crochet à l'arbre [3] pour éviter que la corde ne se déroule.
Attacher un câble Vous avez besoin d'un serre-câble (non incl.) pour attacher le câble. Pour attacher un câble au tambour du treuil, procéder comme suit :
1. Mettre le cliquet [2] en position
débrayée [b], de façon à le dégager de l'engrenage et à ce que le tambour puisse pivoter librement.
2. Attacher le serre-câble dans les trous carrés sur le côté du tambour. Passer le boulon dans le trou par
l'intérieur, introduire l'écrou de verrouillage et la rondelle par l'extérieur. Ne pas encore serrer l'écrou.
3. Guider l'extrémité du câble sous le moyeu du tambour [4].WHW420
V. 02 – 09/02/2017 20 ©Velleman nv
4. Enfiler le câble dans le trou rond sur le côté du tambour.
5. Enfiler le câble à travers le serre-câble, en veillant à laisser dépasser l'extrémité d'environ 1" (2,5 cm).
6. Serrer fermement l'écrou.
7. Mettre le cliquet [2] en position retenue [a].
8. Tourner la manivelle dans le sens des aiguilles d'une montre pour enrouler le câble. Enrouler le câble sur le
tambour de manière serrée. Cela permet d'éviter que les couches supérieures ne viennent s'intercaler entre les spires. Avertissement ! Eviter que le câble ne soit entortillé.
9. Après avoir enroulé le câble, attacher le crochet à l'arbre [3] pour éviter que le câble ne se déroule.
Avertissement ! Faire attention en remplaçant un vieux câble. Le serre-câble maintient le câble sous tension et peut fouetter violemment en cas de rupture.
Pour détacher un vieux câble, procéder comme suit :
1. Détacher toute charge du câble.
2. Mettre le cliquet [2] en position débrayée [c].
3. Tourner la manivelle dans le sens contraire des aiguilles d'une montre pour dérouler l'élingue
4. Desserrer l'écrou et déconnecter le câble de dessous le serre-câble.
5. Inspecter tous les composants du tambour et du serre-câble avant d'installer un nouveau câble.
Avertissement ! Lire attentivement les instructions. Le non-respect des instructions peut entraîner des dommages matériels et des blessures graves. Avertissement ! Afin d'éviter des blessures graves suite à une défaillance du treuil, ne pas utiliser de l'équipement endommagé. En cas d'un bruit ou vibration anormaux, ne plus utiliser l'appareil et faire réparer par un technicien qualifié. Avant toute utilisation, s'assurer que la charge ne dépasse pas la capacité de charge nominale. Ne plus utiliser le treuil, si une partie quelconque commence à se plier, à se déformer ou présente des signes d'endommagement. Avertissement ! Ne pas lâcher la manivelle lorsque le cliquet est débloqué et le treuil est sous charge. La manivelle peut pivoter violemment et causer des blessures graves. Ne jamais tenter d'arrêter une manivelle en mouvement. Ne jamais dérouler complètement l'élingue durant le treuillage. Toujours laisser 4 à 6 enroulements sur le tambour ; sinon l'élingue pourrait se détacher du tambour.
Pour lever une charge, procéder comme suit :
1. Avant de connecter l'élingue à la charge, s'assurer que le treuil et l'élingue peuvent supporter la charge.
2. Mettre le cliquet [2] en position débrayée [c].
3. Détacher le crochet de l'arbre et tirer sur l'élingue pour la dérouler du tambour. Guider l'élingue et le
crochet sous l'arbre [3]. Avertissement ! S'assurer que l'élingue n'est pas nouée, torsadée, coudée ou endommagée. Avertissement ! Laisser au moins 4 enroulements sur le tambour. 4. Attacher l'élingue à la charge. A cet effet, lire attentivement les instructions du fabricant d'élingue/crochet.WHW420
V. 02 – 09/02/2017 21 ©Velleman nv
5. Placer une couverture ou tapis (non incl.) lourds sur l'élingue.
Avertissement ! Maintenir les spectateurs à l'écart du treuil, de l'élingue et de la charge.
6. Mettre le cliquet [2] en position retenue [a].
7. Tourner la manivelle dans le sens des aiguilles d'une montre pour hisser la charge.
Enrouler l'élingue sur le tambour de manière serrée. Cela permet d'éviter que les couches supérieures ne viennent s'intercaler entre les spires.
8. Sécuriser la charge après l'avoir hissée.
9. Après avoir sécurisé la charge, pousser le cliquet dans la position débrayée [c] et tourner la manivelle dans
le sens contraire des aiguilles d'une montre pour libérer la tension sur l'élingue.
10. Enlever la couverture ou le tapis et détacher l'élingue de la charge.
11. Remettre le cliquet en position retenue [a] et tourner la manivelle dans de sens des aiguilles d'une montre
pour enrouler l'élingue sur le tambour.
12. Attacher le crochet à l'arbre.
9. Inspection et entretien
Effectuer uniquement l'entretien comme décrit dans ce mode d'emploi. Tout autre réparation ou entretien doivent être effectués par un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Ceci permet d’assurer le maintien de la sécurité de l’appareil.
Avant chaque utilisation Les composants peuvent être endommagés par des produits chimiques, le sel et la rouille. Avant chaque utilisation, inspecter le treuil et l'élingue. Vérifier si : Tout le matériel est fermement fixé. Les pièces mobiles sont alignées correctement et peuvent se déplacer librement. Les pièces ne sont pas cassées ou fissurées. L'élingue n'est pas effilochée, coudée ou endommagée. Toute autre condition pouvant affecter la sécurité d'utilisation. Après chaque utilisation Après utilisation, utiliser un chiffon pour nettoyer les surfaces externes du treuil. Entretien régulier Lubrifier régulièrement le câble d'acier avec une huile fine. Lubrifier l'engrenage avec de la graisse pour engrenages.
10. Spécifications techniques
- rapport de transmission p. 4
- .3:1 capacité p. 420
- kg dimensions: voir illustration page 2 épaisseur de la structure p. 3
- .5 mm épaisseur d'engrenage p. 8
- .0 mm poids g N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.toolland.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. p. 2760
SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.WHW420
Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :
- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;
- si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.
- sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.
- toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;
- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;
- une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;
- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
