MODE D'EMPLOI Power Boost Wallbox

80-105 Installation et Guide de l'Utilisateur

Installation et Guide de l'Utilisateur.

Résumé :

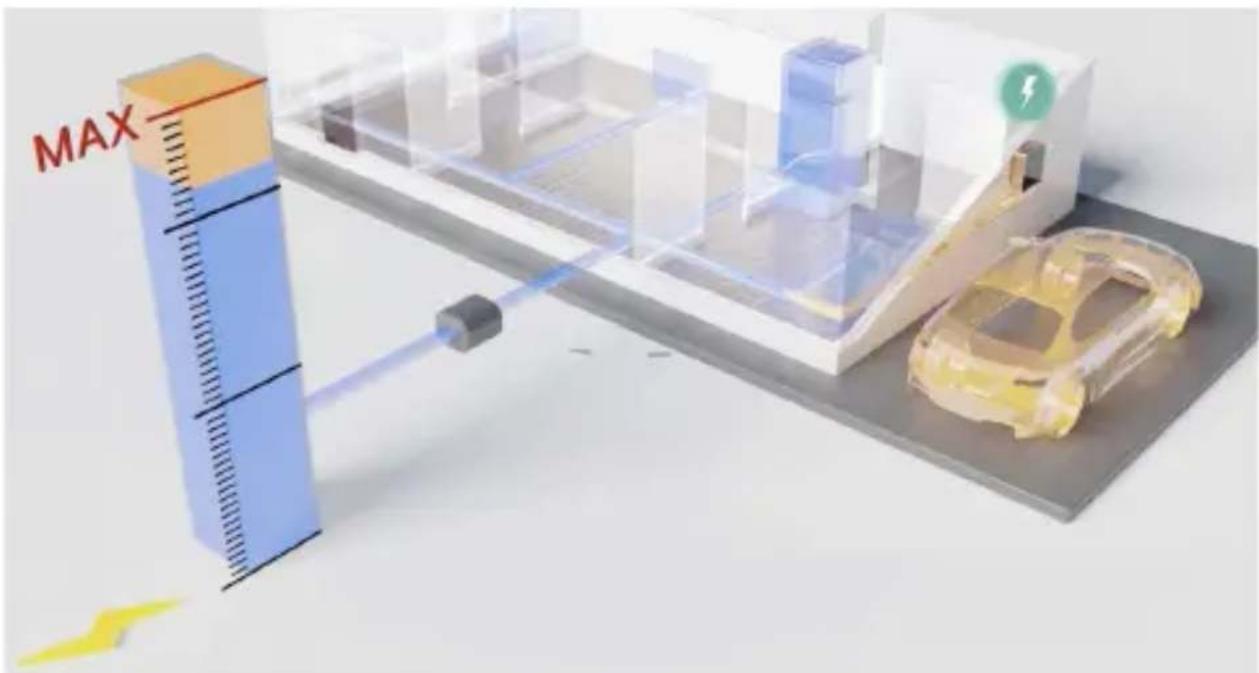

La communication avec un compteur électrique connecté au réseau électrique domestique permet à la Wallbox de réguler la puissance de charge de la voiture, en fonction de la consommation des appareils électroménagers et de la puissance restante disponible.

wallbo

1. Remarques importantes

Le chargeur doit être installé conformément au Guide d'Installation, délivré avec lui.

Seuls les compteurs électriques délivrés par Wallbox sont compatibles avec cette fonction.

Seules des personnes qualifiées sont autorisées à effectuer l'installation comme décrite dans le guide.

Avant l'installation de Power Boost, la batterie Wallbox doit être mise hors tension et sa protection retirée. Ensuite, la batterie Wallbox doit être correctement fermée, comme spécifié dans le Guide d'Installation.

2. Matériaux et outils nécessaires

Matériel fourni par Wallbox :

• Chargeur Wallbox Commander, Copper ou Pulsar Plus
• Compteur électrique

Matériel supplémentaire nécessaire :

• Un câble entre le chargeur Wallbox et le compteur électrique (nous vous recommandons un STP de type 5E, 2 paires. La longueur dépend de la configuration du client, cependant un câble de maximum 500m peut être installé.).
  • Philips
• Torx T9 (Commander ou Pulsar Plus)
• Torx T20 (Copper)
  • Pince à câble et outil de dénudation

3. Emplacement du compteur électrique

Comme démontré dans la figure 1, le compteur électrique doit être situé après le compteur de services publics (étiqueté Wallbox Meter) et avant de répartir l'énergie pour la maison.

Installez le compteur d'énergie sur le secteur conformément au Guide d'Installation.


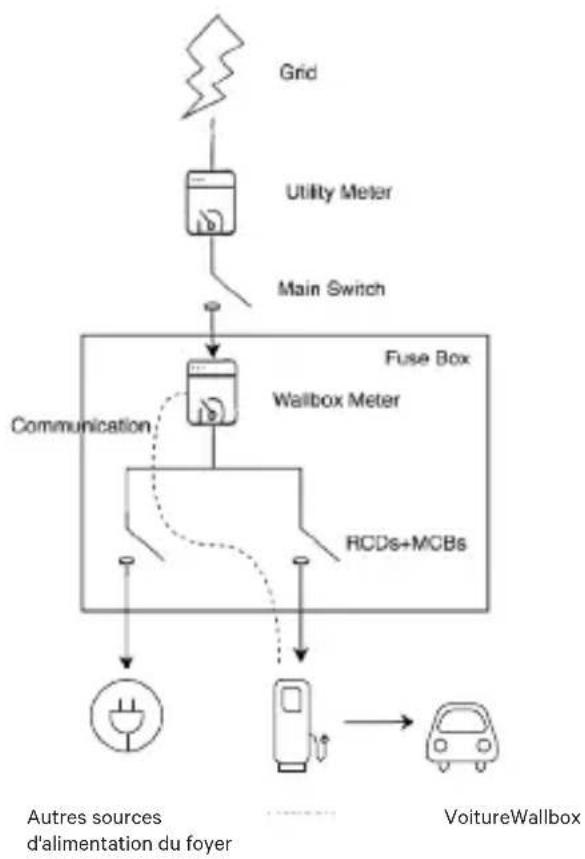

Figure 1: Emplacement schématique du compteur Wallbox

4. Câblage du compteur d'énergie

Une fois que le compteur d'énergie a été correctement positionné et installé selon les instructions du Guide d'Installation, il doit être connecté à la batterie Wallbox.

L'annexe "A" décrit la configuration du câblage des compteurs d'énergie actuellement pris en charge.

5. Version du logiciel

Veuillez vérifier que le logiciel le plus récent est installé sur le chargeur. Pour cela, connectez-le à l'application Wallbox et regardez dans les paramètres quelle version du logiciel est utilisée.

Reportez-vous au Guide d'Utilisateur de Wallbox pour plus d'informations.

6. Définition de « Intensité maximum par phase »

Intensité maximum par phase : cette valeur est l'intensité nominale du disjoncteur principal (MCB) de votre installation électrique. Cette valeur détermine le courant maximum que votre installation peut supporter. Cette valeur est généralement indiquée sur le boîtier MCB. Par exemple, un disjoncteur MCB avec un courant nominal de 20 A portera habituellement la mention « C20 » ou « 20A ».

Attention : contactez votre installateur en cas de doutes sur le courant nominal du disjoncteur MCB installé dans votre propriété. Seules les valeurs de courant maximum par phase supérieures à 6 A sont acceptées pour une performance correcte de la fonctionnalité Power Boost.

FR

7. Configuration

Vous pouvez configurer la fonctionnalité Power Boost depuis l'application Wallbox. Connectez-vous à l'application Wallbox, approchez le chargeur, sélectionnez le chargeur et patientez jusqu'à ce que la synchronisation soit terminée. Sélectionnez ensuite la case « Power Boost » dans le menu des paramètres pour configurer le paramètre comme décrit au chapitre 6.

Si votre chargeur a déjà été connecté à Internet, vous pouvez effectuer la configuration via l'application à distance.

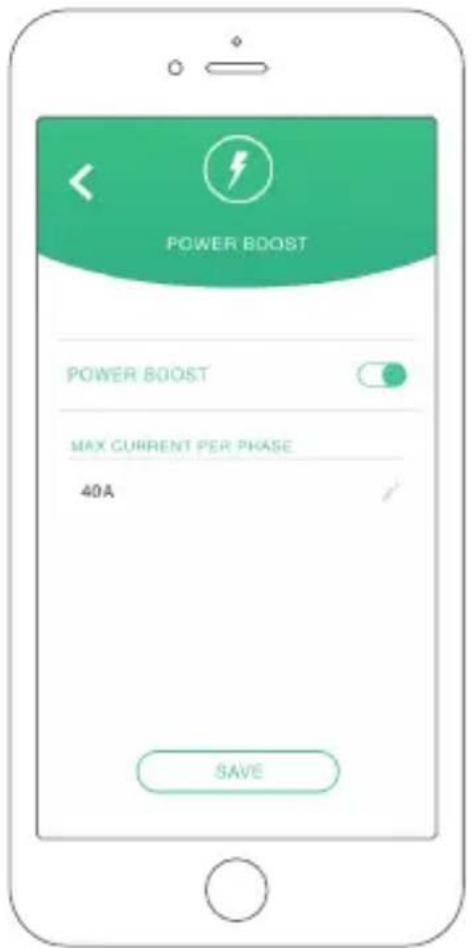

Figure 5 : Configuration via l'application Wallbox

POWER BOOST POWER BOOST MAX CURRENT PER PHASE 40A SAVE

wallbox

8. Visualisation du statut

Les icônes suivantes sont affichées sur l'écran des chargeurs*, une fois que le compteur d'énergie a été détecté.

Compteur d'énergie détecté mais non configuré. Suivez le chapitre 7 de ce guide.

La fonctionnalité Power Boost est configurée mais ne limite pas la puissance de charge.

La fonctionnalité Power Boost limite le courant de charge. Le courant disponible pour recharger la voiture est inférieur à la puissance maximale réglée par l'utilisateur.

Mise en file d'attente par Power Boost. La puissance disponible n'est pas suffisante pour charger le véhicule électrique (inférieure à 6 A).

Erreur de communication avec le compteur d'énergie.

*Ne s'applique ni à Copper SB ni à Pulsar Plus.

FR

Annexe A.1

Carlo Gavazzi EM340 / EM112

Le compteur d'énergie Carlo Gavazzi EM 340 est utilisé pour une installation triphasée et le modèle EM112 pour une installation monophasée.

wallbo

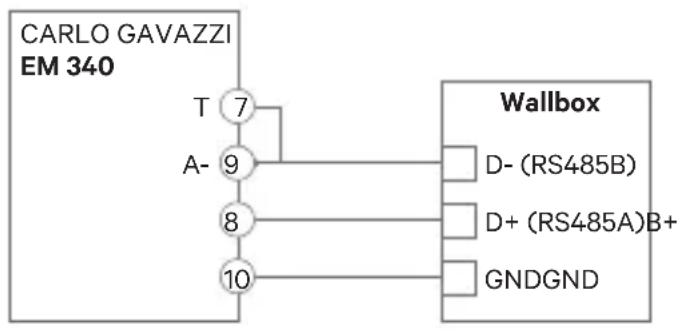

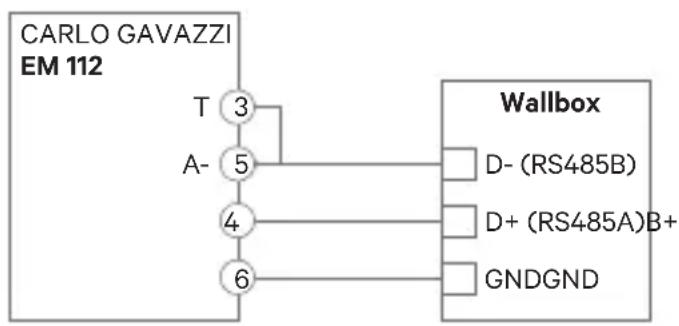

La Figure A1.1 montre le câblage entre le compteur d'énergie et la Wallbox. Veuillez tenir compte du court-circuit nécessaire entre les broches T et A- du compteur d'énergie.

Figure A1.1 : Câblage dans des compteurs d'énergie spécifiés

Dans le cas où le schéma d'alimentation ne comprend pas de branchement neutre et/ou si la tension ligne à ligne est inférieure à 260V, veuillez connecter le compteur d'énergie Carlo Gavazzi EM112 d'après la figure A1.2 :

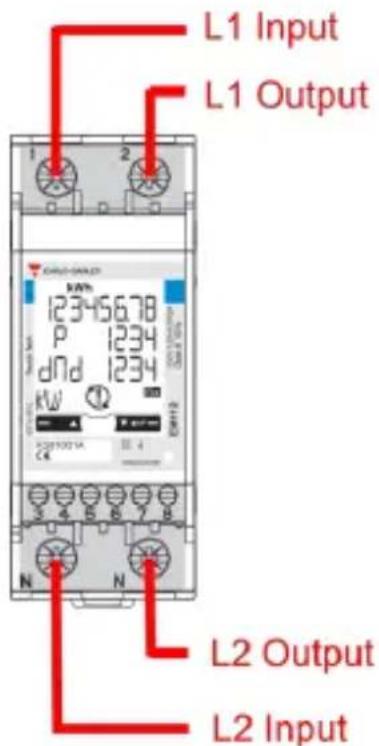

L1 Input L1 Output 12345678 P 1234 d7d 1234 kW L2 Output L2 Input

FR

Figure A1.2 Installation de lignes électriques sur un EM112 sans branchement neutre et/ou tension ligne à ligne inférieure à 260V.

Dans les pages suivantes Fig. A1.3, Fig. A1.4, Fig. A1.5 et Fig. A1.6 montrent où connecter le câblage à la Wallbox.

En fonction du modèle, la Wallbox peut être étiquetée RS485A pour D+ et RS485B pour D-.

wallbox

GND D- D+ Câblage Wallbox nmander 3M

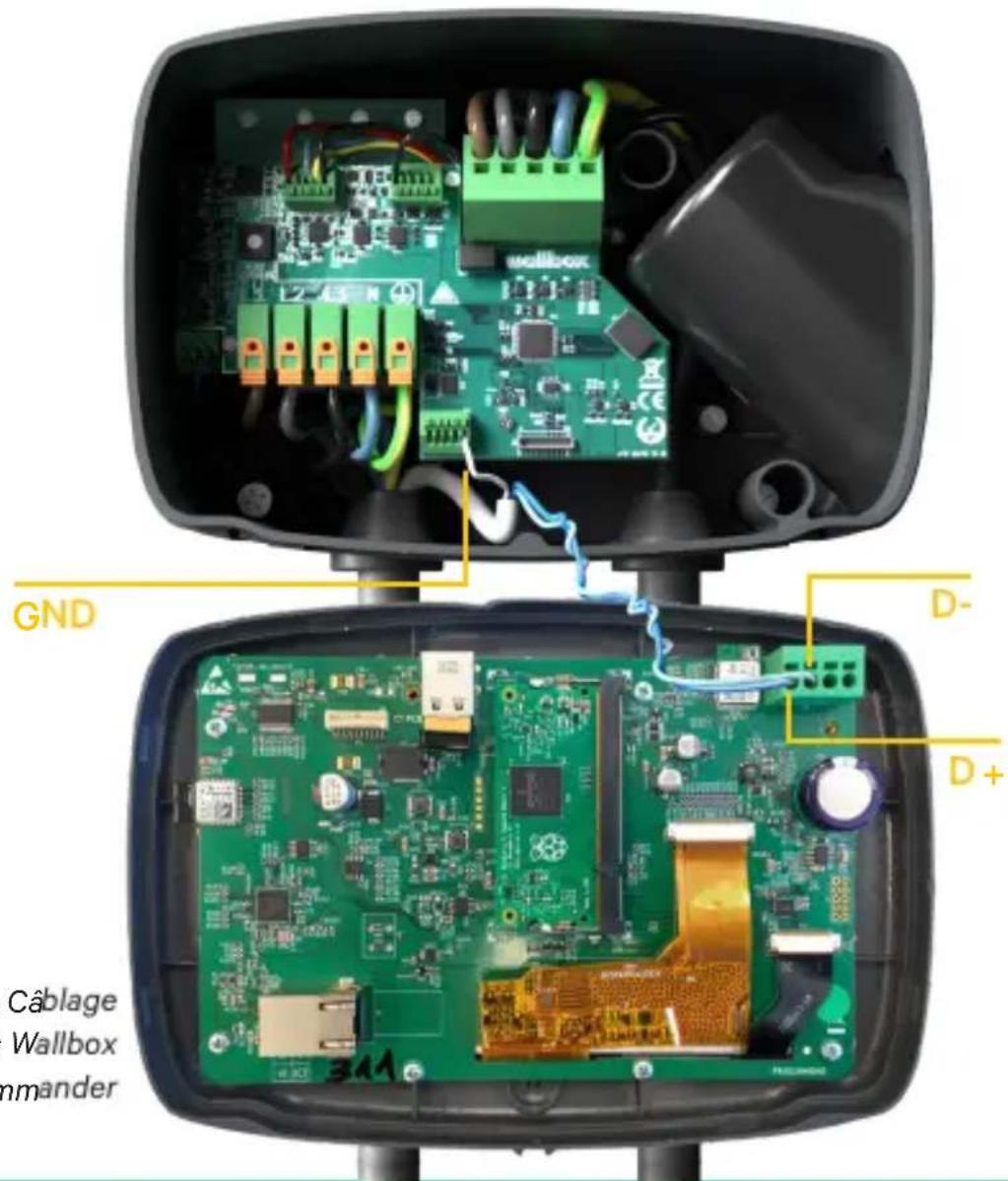

Figure A1.3 : Câblage dans Wallbox Commander

FR

GND D- D+

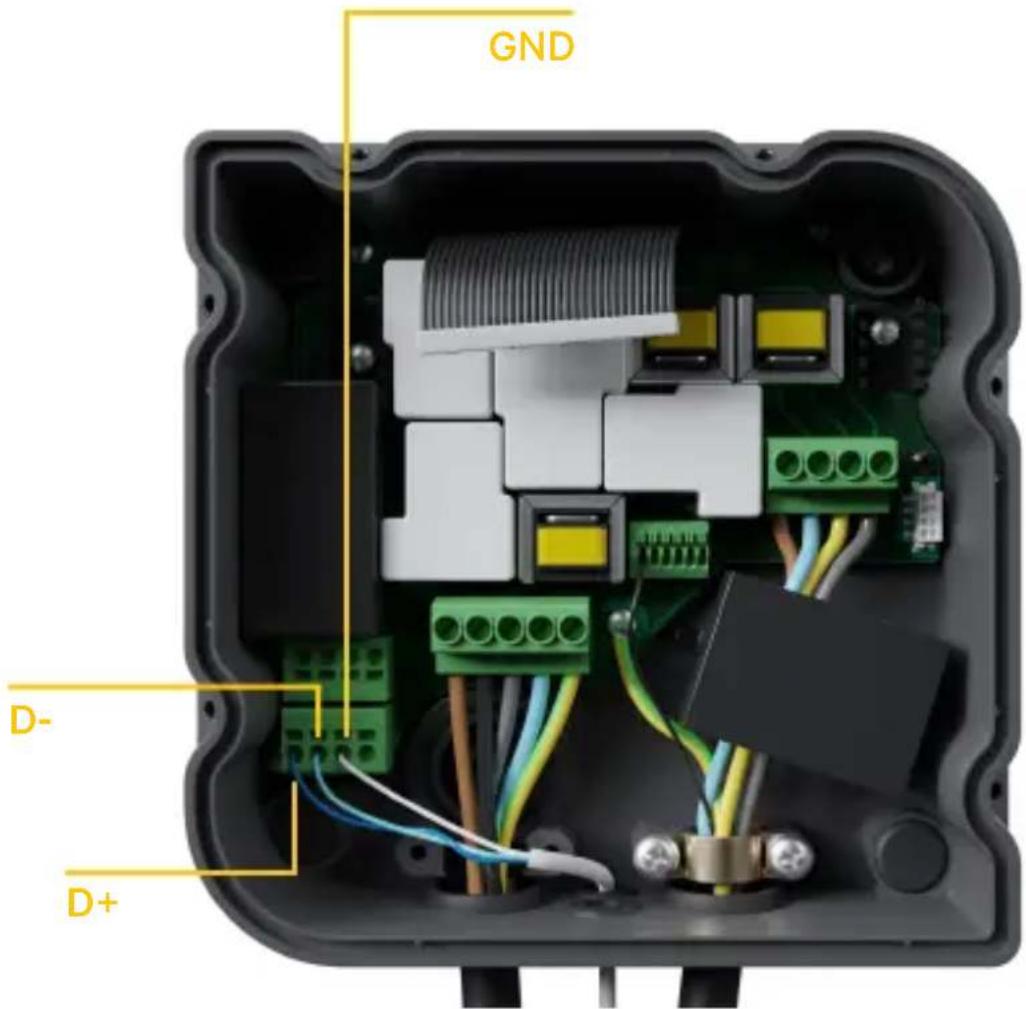

Figure A1.4 : Installation de câblage dans Wallbox Copper

wallbox

D+ D- GND wallbox

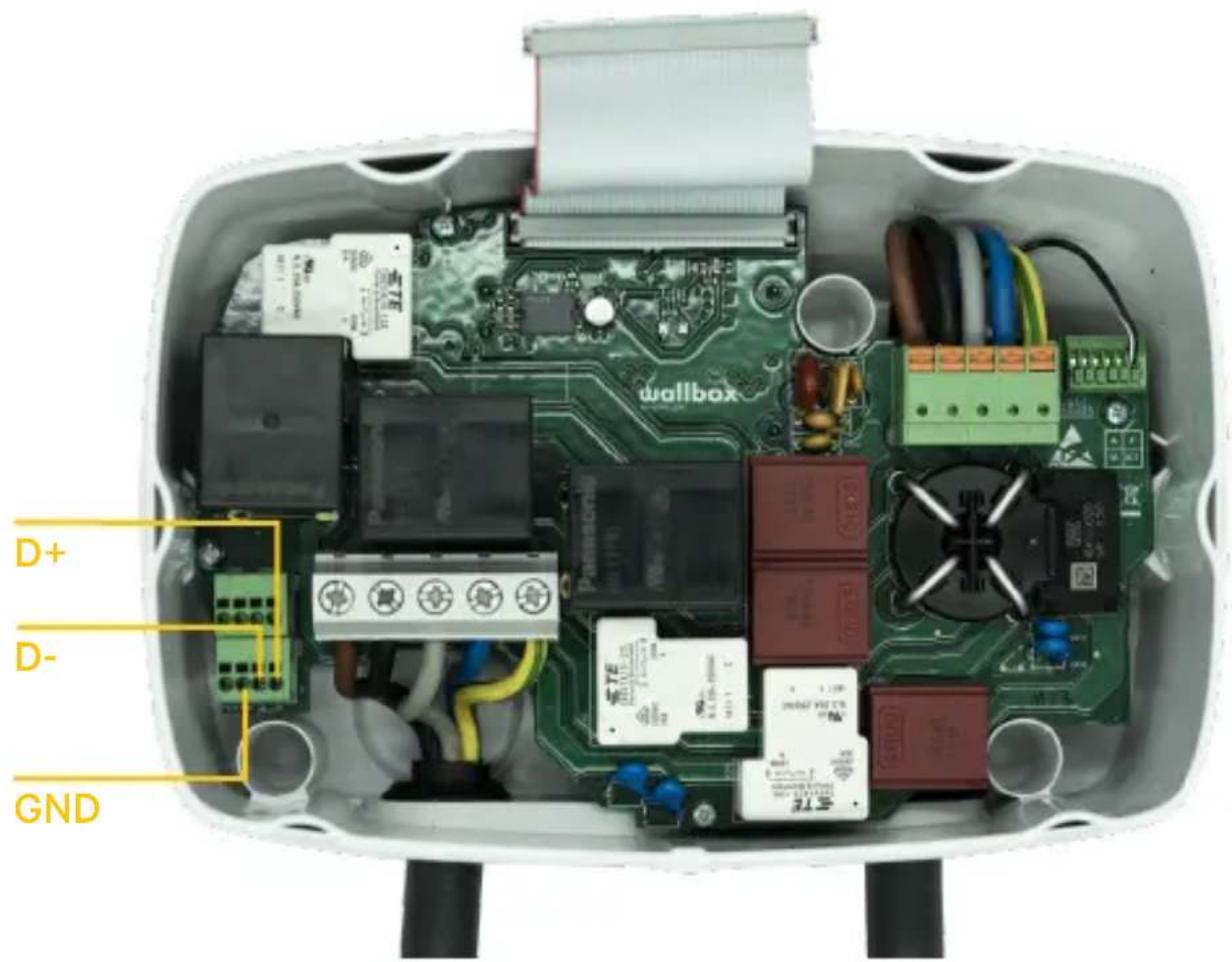

Figure A1.5 Installation du câblage dans Wallbox Pulsar Plus

FR

D+ D- GND wallbox

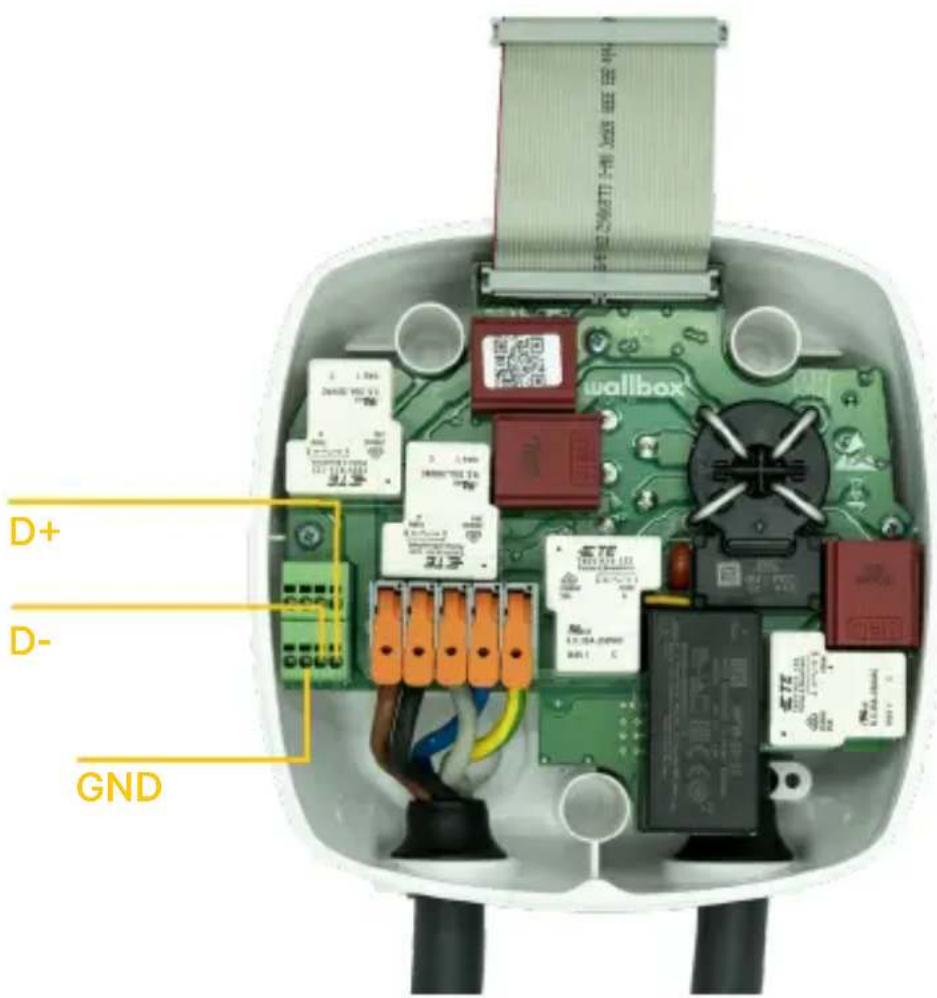

Figure A1.6 Installation du câblage dans Wallbox Commander 2

wallbox

Annexe A.2

Temco SPM1-100-AC

Le compteur d'énergie Temco SPM1-100-AC est utilisé pour une installation monophasée jusqu'à 100 A.

Le compteur d'alimentation Temco doit être fixé au câble d'alimentation secteur (emplacement schématique illustré sur la figure 1), le courant circulant dans la direction illustrée sur la figure A2.1.

Seul le câble phase doit être tiré à travers la pince. Le câble neutre ne doit pas être tiré à travers la pince.

FR

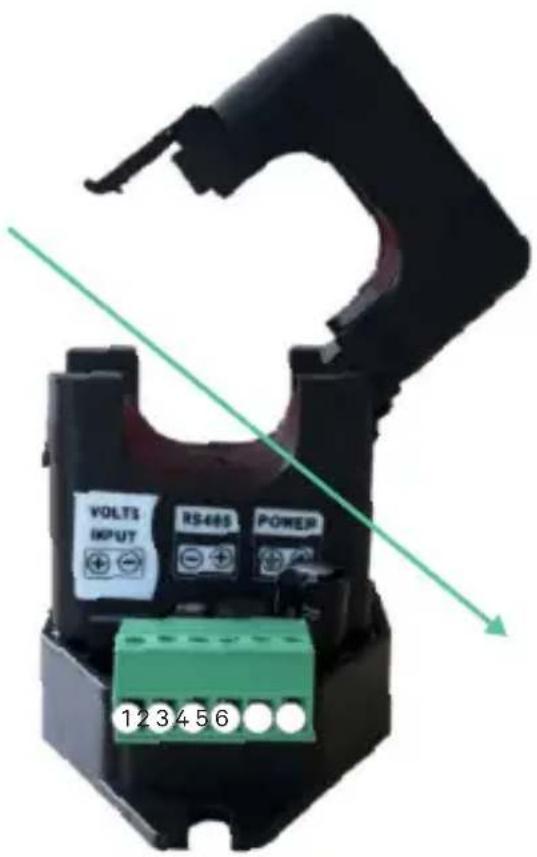

Sens du courant

VOLTS INPUT RS485 POWER 1 2 3 4 5 6

Figure A2.1: Schéma de connexion du compteur d'énergie

wallbox

La Figure A2.2 montre le câblage entre le compteur d'énergie et Wallbox. Les chiffres se réfèrent à la figure A2.1. Avant d'allumer le système, il est important de vérifier à nouveau que la connexion de « GND » et « 12 V » a été effectuée correctement.


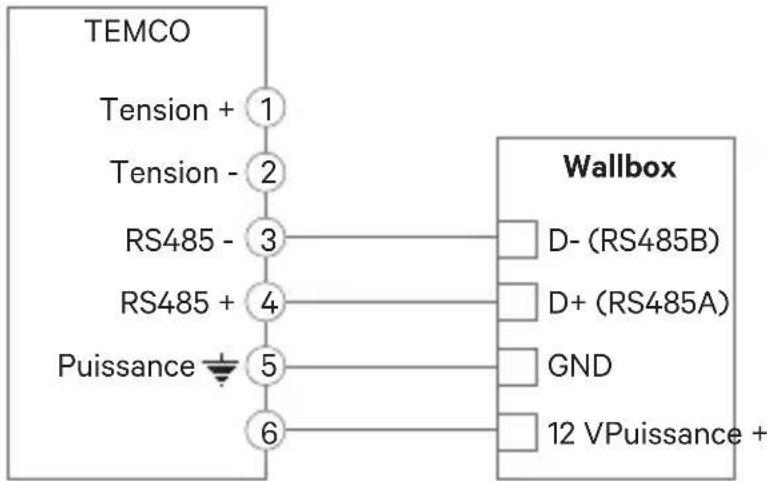

Figue A2.2 : Câblage dans le compteur d'énergie Temco

Dans les pages suivantes Fig. A2.3, Fig. A2.4, Fig. A2.5 et Fig. A2.6 montrent où connecter le câblage à Wallbox.

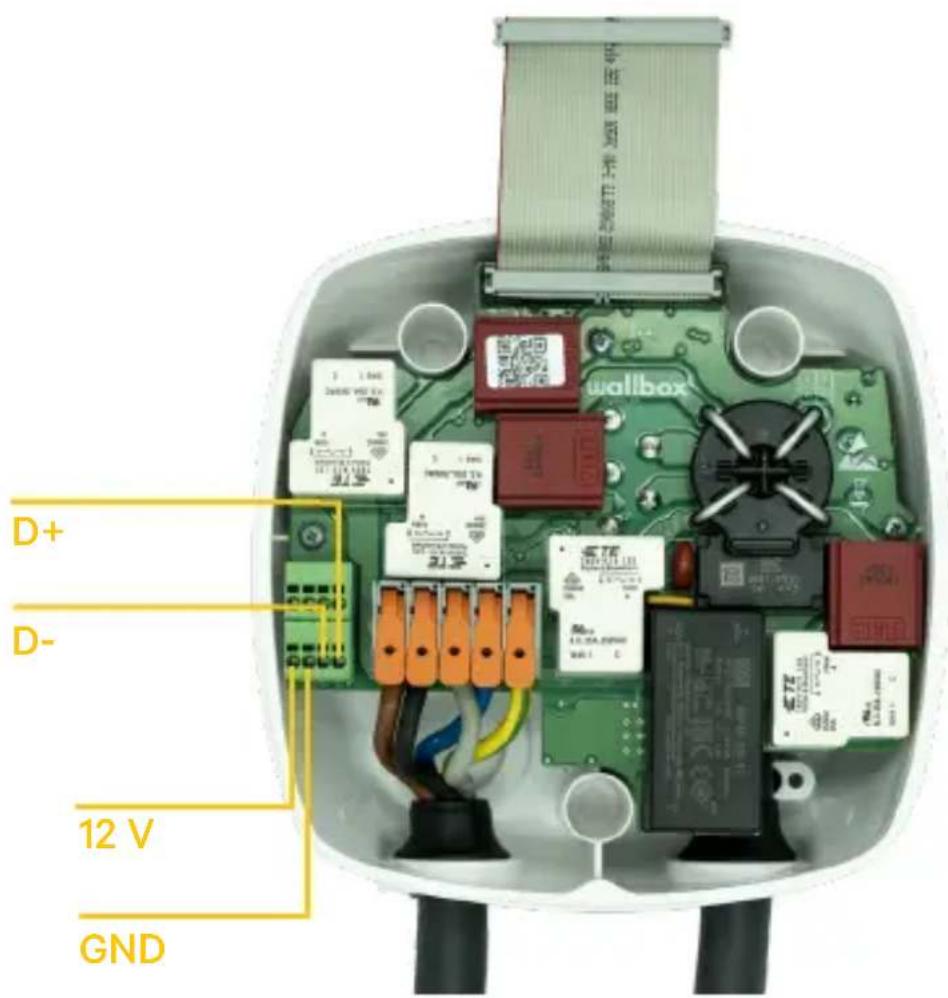

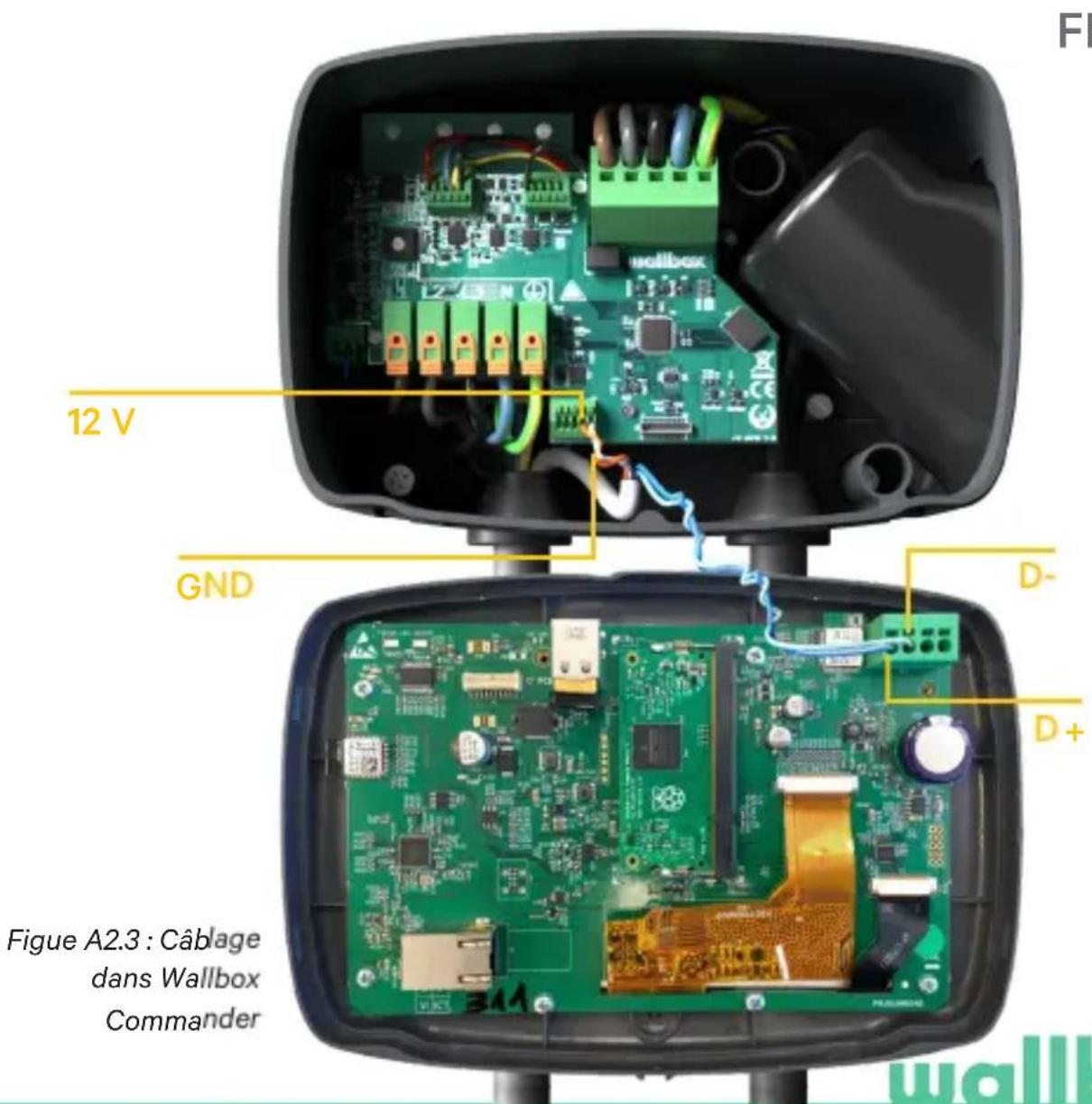

12 V GND D- D+ Figure A2.3 : Câblage dans Wallbox Commander

GND D- D+ 12 V .4 : de ans

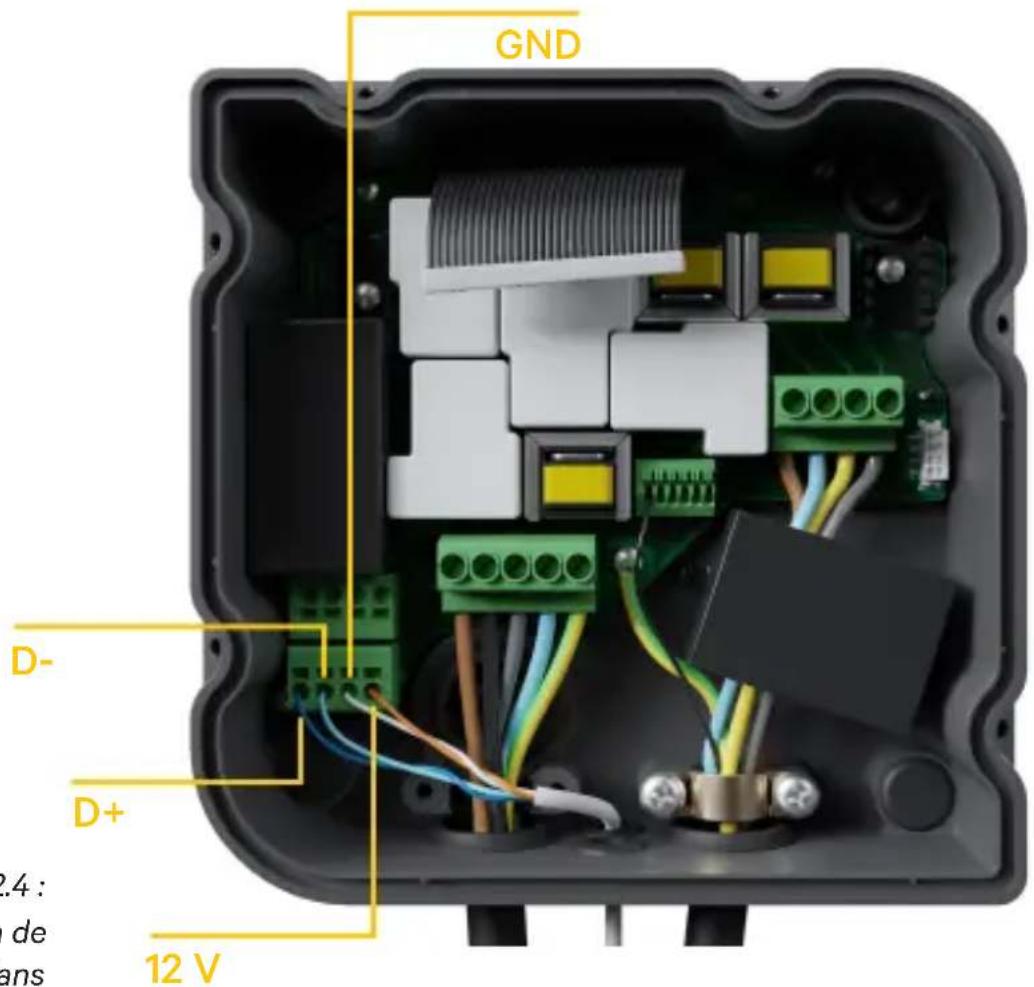

Figure A2.4 : Installation de câblage dans Wallbox Copper

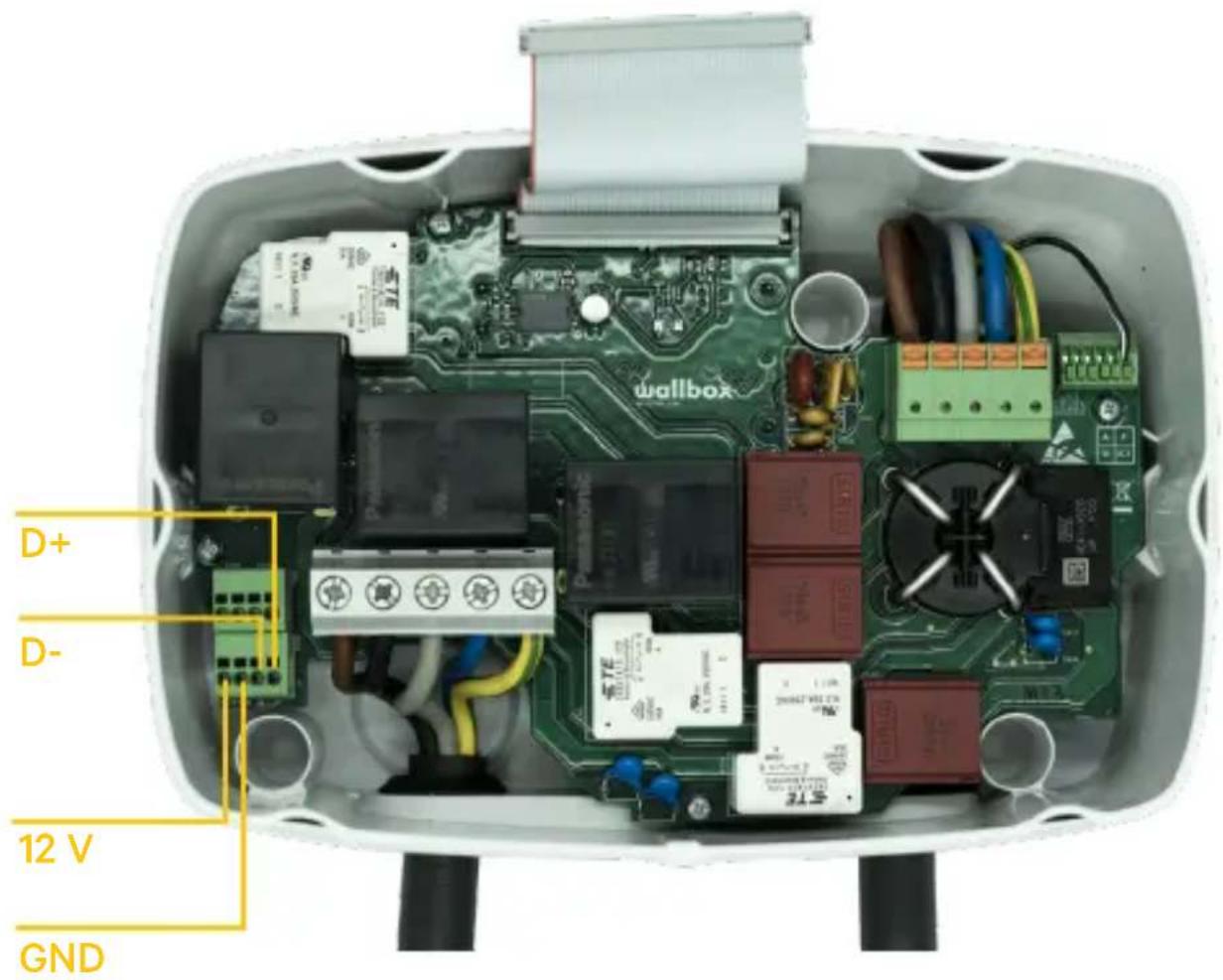

D+ D- 12 V GND

Figure A2.5 Installation du câblage dans Wallbox Pulsar Plus

FR

wallbox

D+ D- 12 V GND

Figure A2.6 Installation du câblage dans Wallbox Commander 2

Annexe A.3

FR

wallbox

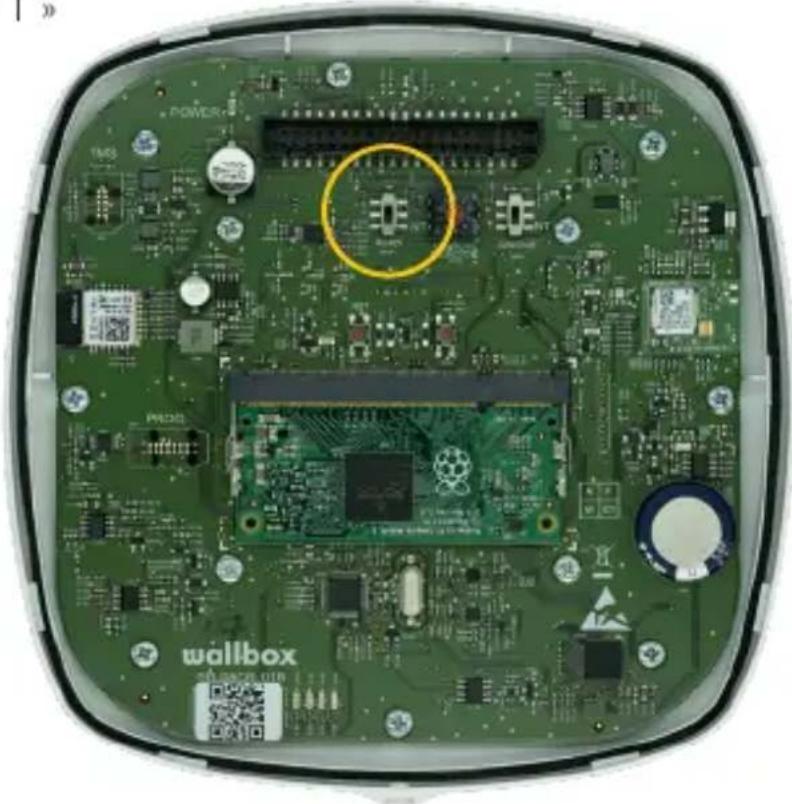

Dans le couvercle de votre Pulsar Plus, n'oubliez pas de régler le commutateur

RS485 sur « T »

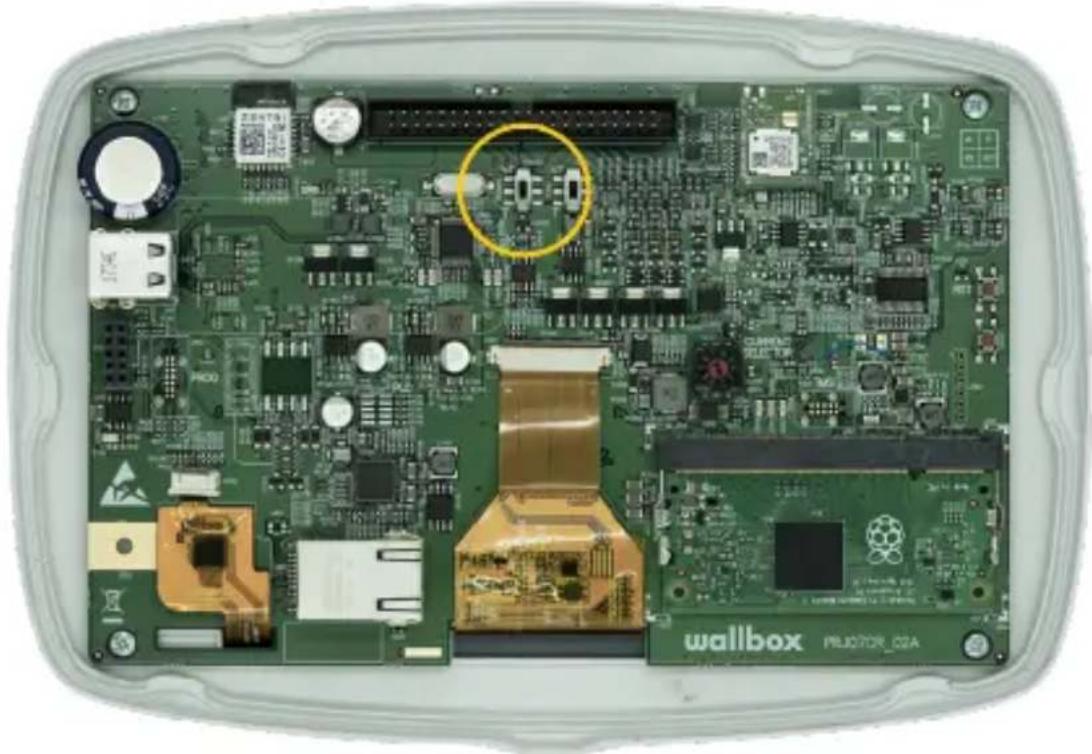

Figure A3.1 Réglage du commutateur RS485 sur « T »

FR

Dans le couvercle de votre Commandant 2, n'oubliez pas de régler le commutateur RS485 sur « T »

Figure A3.2 Réglage du commutateur RS485 sur « T »

wallbox

MAX

NO
