BRUKSANVISNING Power Boost Wallbox

106-131 Installasjons- og brukerveiledning

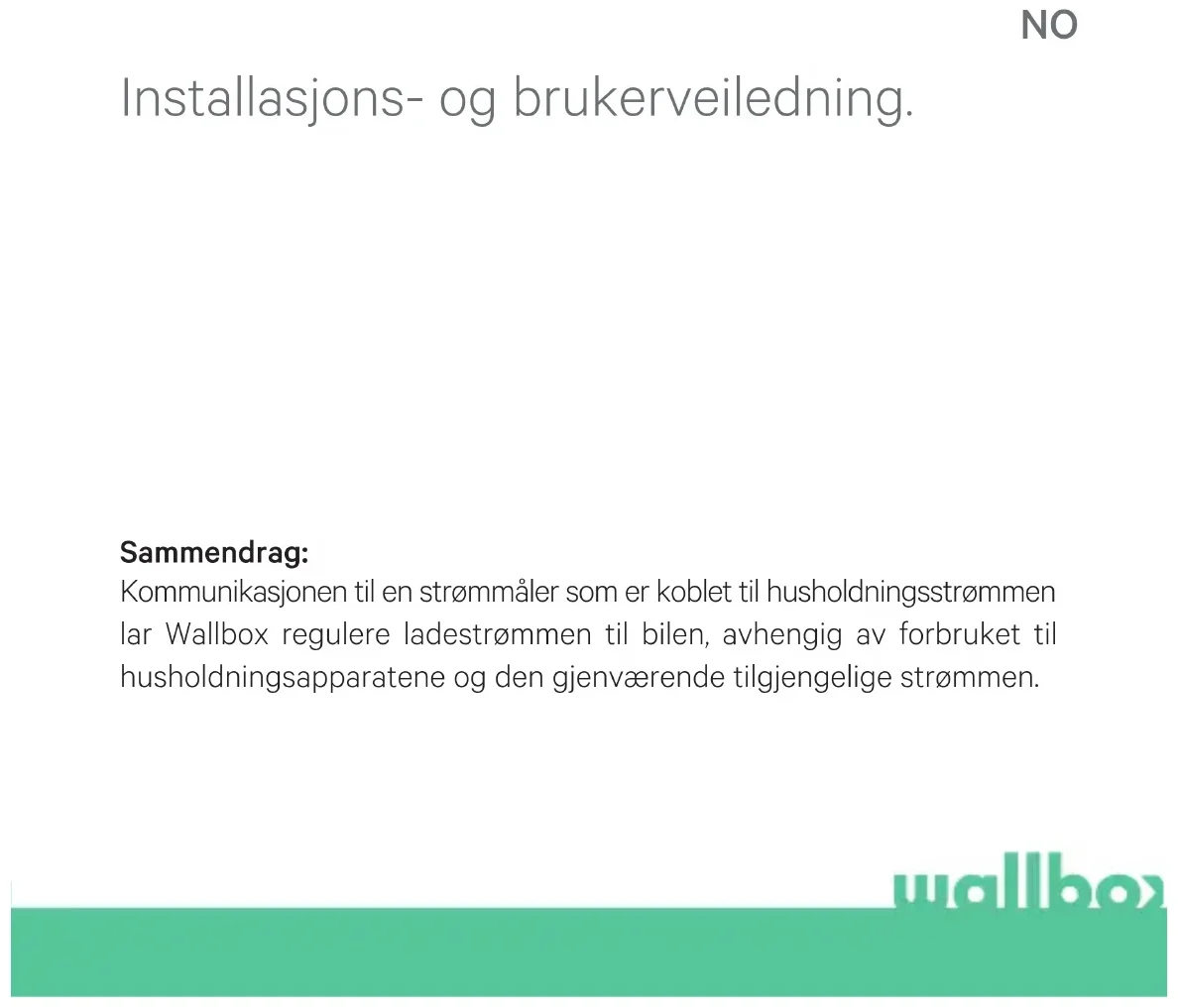

Installasjons- og brukerveiledning.

Sammendrag:

Kommunikasjonen til en strømmåler som er koblet til husholdningsstrømmen lar Wallbox regulere ladestrømmen til bilen, avhengig av forbruket til husholdningsapparatene og den gjenværende tilgjengelige strømmen.

wallbo

1. Viktige merknader

Laderen må installeres i tråd med installasjonsveiledningen som ble levert sammen med laderen.

Strømmålere som leveres med Wallbox er de eneste som er kompatible med denne funksjonen.

Kun kvalifiserte personer har lov til å utføre installasjonen, som beskrevet i dette dokumentet.

Før installasjon av Power Boost må Wallbox være avslått og dekselet fjernet. Etterpå må Wallbox lukkes ordentlig, som beskrevet i installasjonsveiledningen.

2. Nødvendige materialer og verktøy

Levert av Wallbox:

• Commander, Copper eller Pulsar Plus Wallbox-lader
Strømmåler

Også påkrevd:

Kabel mellom Wallbox og strømmåler (vi anbefaler STP klasse 5E, 2 par. Lengden avhenger av kundens konfigurasjon, med maksimum 500 m installert.
Philips
- Torx T9 (Commander eller Pulsar Plus)
- Torx T20 (Copper)
• Kabeltenger og strippeverktøy

3. Plassering av strømmåleren

Som vist i fig. 1, må strømmåleren plasseres etter måleinstrumentet (merket med «Wallbox Meter») og før oppdeling av strømmen til huset.

Monter strømmåleren på nettstrømmen i henhold til installasjonsveiledningen.

Fig. 1: Skjematisk plassering av Wallbox-måleren
BilWallboxAndre husbe

4. Kabling av strømmåleren

Etter at strømmåleren er installert i henhold til installasjonsveiledningen på riktig sted, må den kobles til Wallbox.

Vedlegg «A» beskriver kabelkonfigurasjonen til de aktuelle støttede strømmålerne.

5. Programvareversjon

Kontroller at laderen bruker den nyeste programvareversjonen. Du kan kontrollere dette ved å koble den til med Wallbox App og se over innstillingene i programvareversjonen.

Se brukerveiledningen til Wallbox for mer informasjon.

6. Definisjon av «Maks. strøm per fase»

Maks. strøm per fase: Denne verdien er merkestrømmen til hovedsikringen (MCB) til det elektriske anlegget ditt. Denne verdien avgjør den maksimale strømmen som anlegget tåler. Denne verdien er vanligvis merket på hovedsikringens kabinett. En hovedsikring med merkestrøm på 20 A vil for eksempel vanligvis være merket med «C20« eller «20A».

Advarsel: Kontakt installatøren hvis du er i tvil om merkestrømmen til hovedbryteren som er installert på eiendommen din. Kun verdier på mer enn 6 A for Maks. strøm per fase fungerer for en korrekt ytelse av Power Boost-funksjonen.

NO

7. Konfigurasjon

Du kan konfigurere Power Boost via Wallbox App.

Logg inn i Wallbox App, gå nærmere laderen, velg laderen og vent til synkroniseringen er fullført. Deretter velger du boksen «Power Boost» i innstillingsmenyen for å konfigurere parameteren som beskrevet i kapittel 6.

Hvis laderen allerede er tikoblet Internett, kan du utføre konfigurasjonen eksternt via appen.

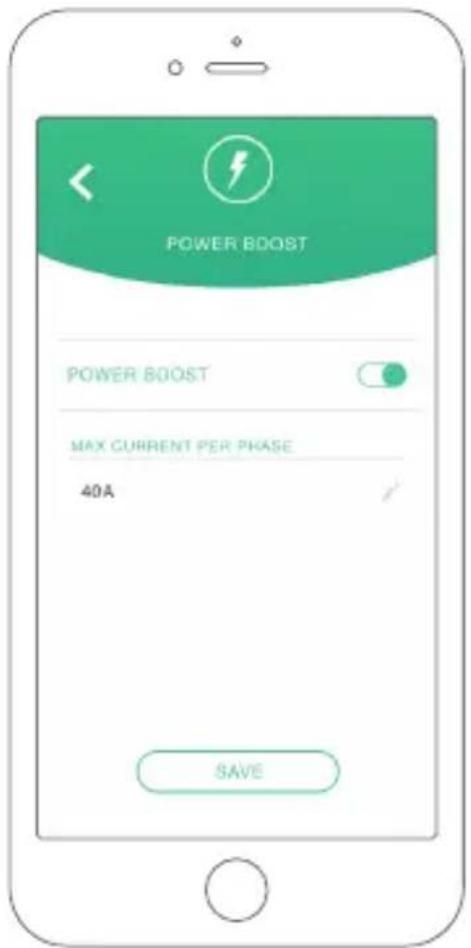

Fig. 5: Konfigurasjon via Wallbox App

POWER BOOST POWER BOOST MAX CURRENT PER PHASE 40A SAVE

wallbox

8. Statusvisning

De følgende ikonene vises på laderskjermen* når strømmåleren har blitt oppdaget.

Strømmåler oppdaget, men ikke konfigurert. Følg kapittel 7 i denne håndboken.

Power Boost begrenser ladestrømmen. Den tilgjengelige strømmen for lading av bilen er lavere enn den maksimale strømmen som er innstilt av brukeren.

Satt i kø av Power Boost. Den tilgjengelige strømmen er ikke tilstrekkelig til å lade elbilen (lavere enn 6 A).

Feil i kommunikasjonen med strømmåleren.

Strømmåleren Carlo Gavazzi EM 340 brukes i en 3-fasesinstallasjon og modellen EM112 i en 1-fasesinstallasjon.

wallbo

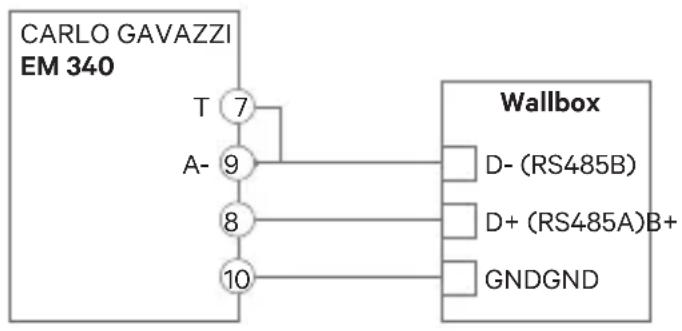

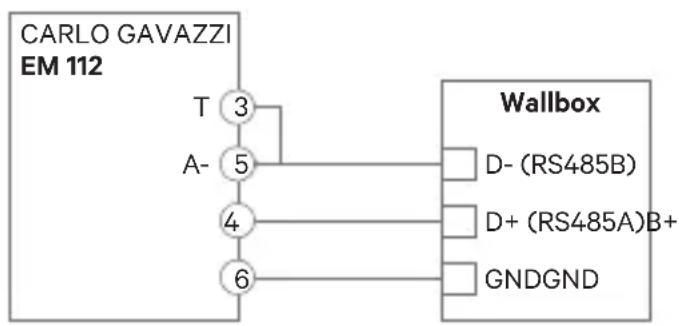

Fig. A1.1 viser kablingen mellom strømmåleren og Wallbox. Vær oppmerksom på den påkrevde kortslutningsbeskyttelsen mellom T- og A-pinnene på strømmåleren.

Fig. A1.1: Kabling i spesifiserte strømmålere

Avhengig av modellen, kan Wallbox være merket RS485A for D+ og RS485B for D-.

wallbox

GND D- D+ Kabling mander Wallbox

Fig. A1.3: Kabling i en Commander Wallbox

NO

GND D- D+

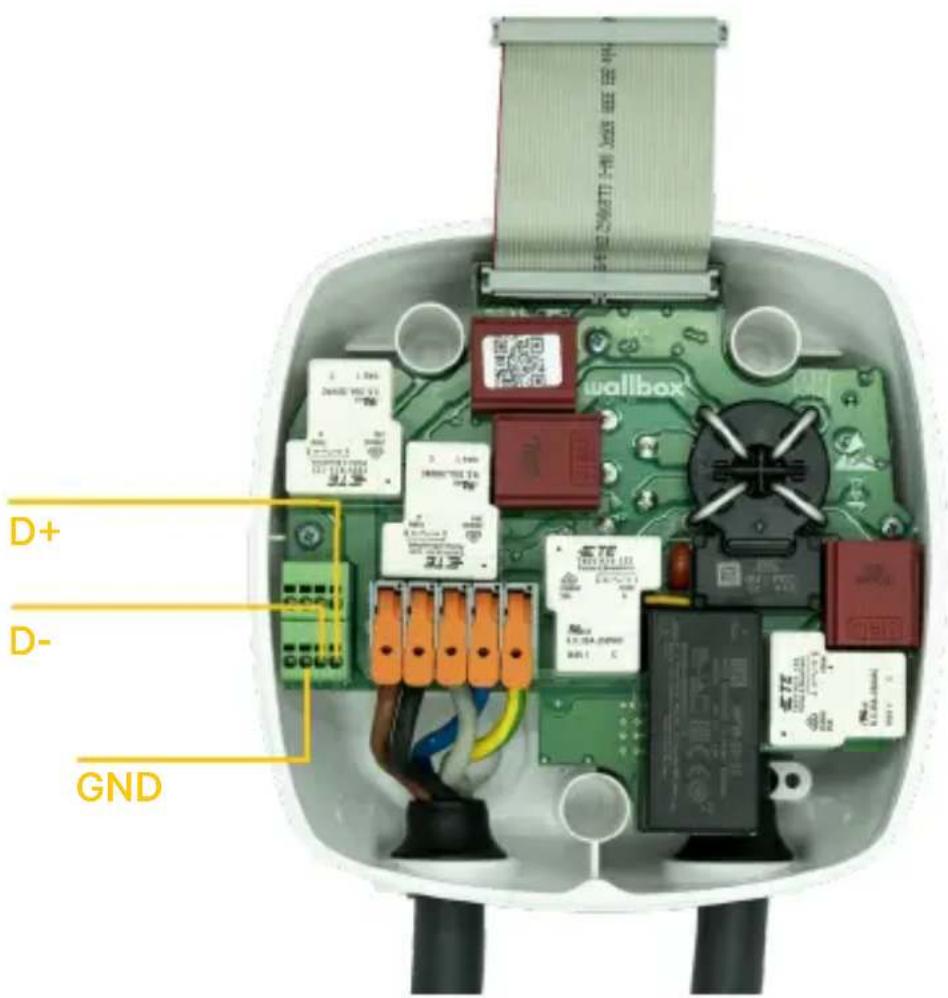

Fig. A1.4: Kabelinstallasjon i en Copper Wallbox

wallbox

GND D+ D-

Fig. A1.5 Kabelinstallasjon i en Wallbox Pulsar Plus

NO

D+ D- GND wallbox

Fig. A1.6 Kabelinstallasjon i en Wallbox Commander

wallbox

Vedlegg A.2

Temco SPM1-100-AC

Strømmåleren Temco SPM1-100-AC brukes til en 1-fasesinstallasjon med opptil 100 A.

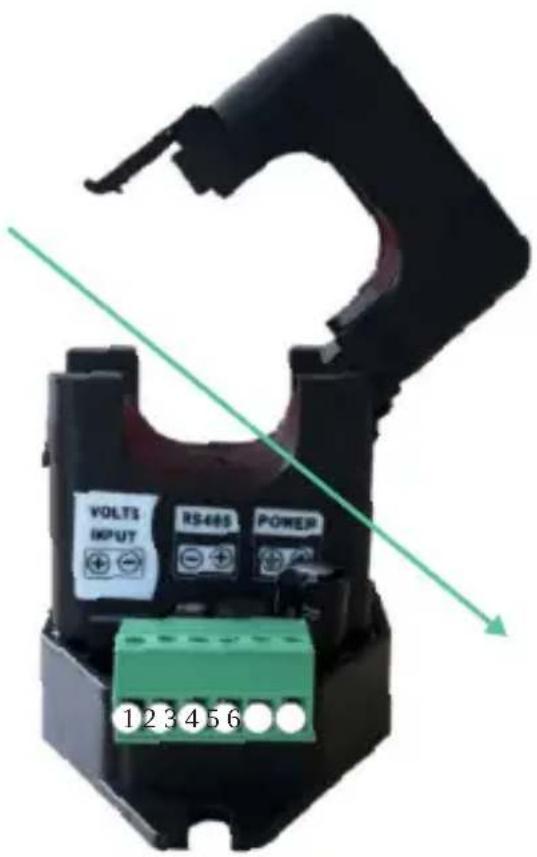

Temco-strømmåleren må kobles til nettstrømkabelen (skjematisk plassering vist i fig. 1), med strøm som går i retningen som vist i fig A2.1.

Det er bare fasekabelen som må trekkes gjennom klemmen. Den nøytrale kabelen må ikke trekkes gjennom.

NO

Strømretning

VOLTS INPUT RS465 POWER 1 2 3 4 5 6

Fig. A2.1: Koblingsskjema for strømmåler

wallbox

Fig. A2.2 viser kablingen mellom strømmåleren og Wallbox. Tallene viser til fig. A2.1. Før du slår på systemet er det viktig å kontrollere på nytt at tilkoblingen av «GND» og «12 V» er gjort på riktig måte.

Fig. A2.2: Kabling i Temco-strømmåler

I dekslet til Pulsar Plus må du huske å sette RS485-bryteren til «T»

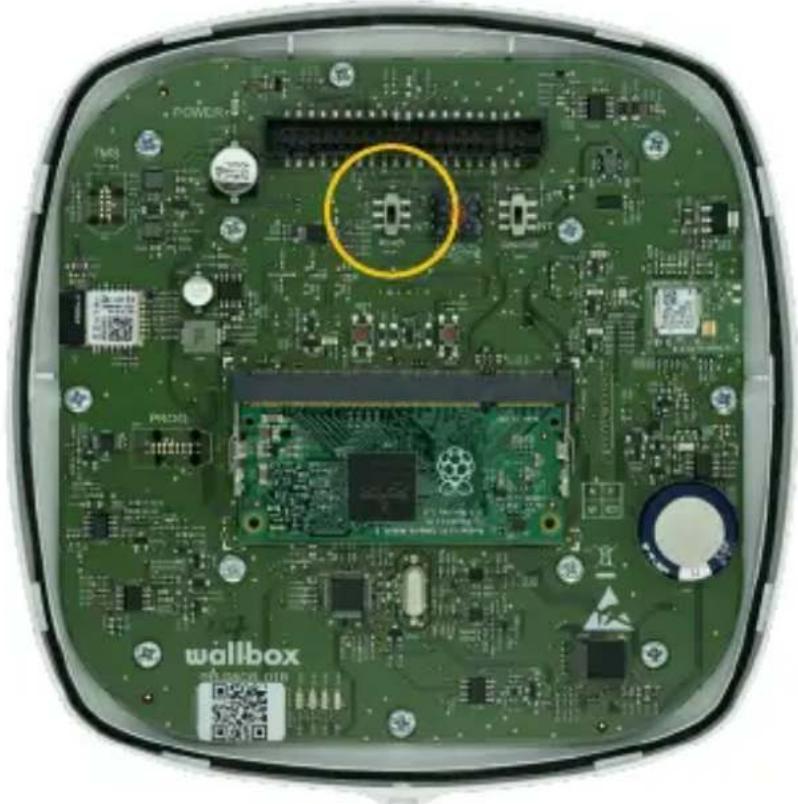

I dekslet til Commander 2 må du huske å sette RS485-bryteren til «T»

NO
