MANUAL DE USUARIO Power Boost Wallbox

28-53 Instalación y Guía de Usuario

Instalación y Guía de Usuario

ES

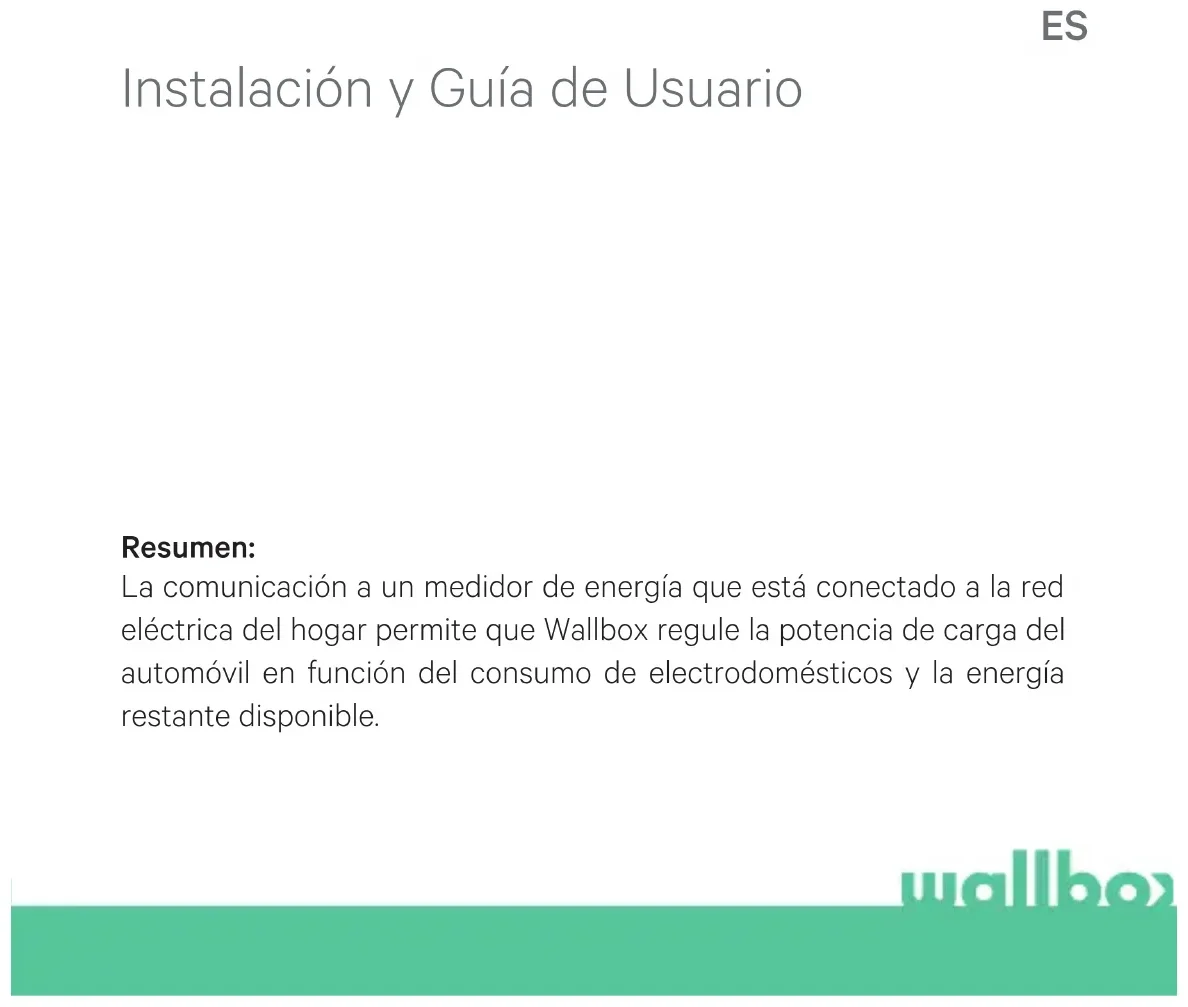

Resumen:

La comunicación a un medidor de energía que está conectado a la red eléctrica del hogar permite que Wallbox regule la potencia de carga del automóvil en función del consumo de electrodomésticos y la energía restante disponible.

wallbo

1. Notas importantes

El cargador debe instalarse siguiendo el manual de instalación correspondiente, que se entrega con el cargador.

Solo los medidores de energía suministrados por Wallbox son compatibles con esta función.

Solo personas cualificadas pueden realizar la instalación como se describe en este documento.

Antes de la instalación del sistema Power Boost, el cargador Wallbox debe estar apagado y su cubierta debe retirarse. Después, el Wallbox debe estar correctamente cerrado, como se define en su manual de instalación.

2. Material y herramientas requeridas

Proporcionado por Wallbox:

• Wallbox Commander, Copper o Pulsar Plus
• Medidor de energía

Material adicional requerido:

- Cableado requerido entre el cargador Wallbox y el medidor de energía (recomendamos un cable de datos par trenzadeo STP Clase 5E, 2. La longitud de esta instalación depende de la localización del cargador y el contador del cliente, siempre que no se supere un máximo de 500 m de longitud entre ambos dispositivos).

Philips
- Torx T9 (Commander o Pulsar Plus)
- Torx T20 (Copper)
- Alicates de cable y herramientas para pelar cables.

3. Ubicación del medidor de energía

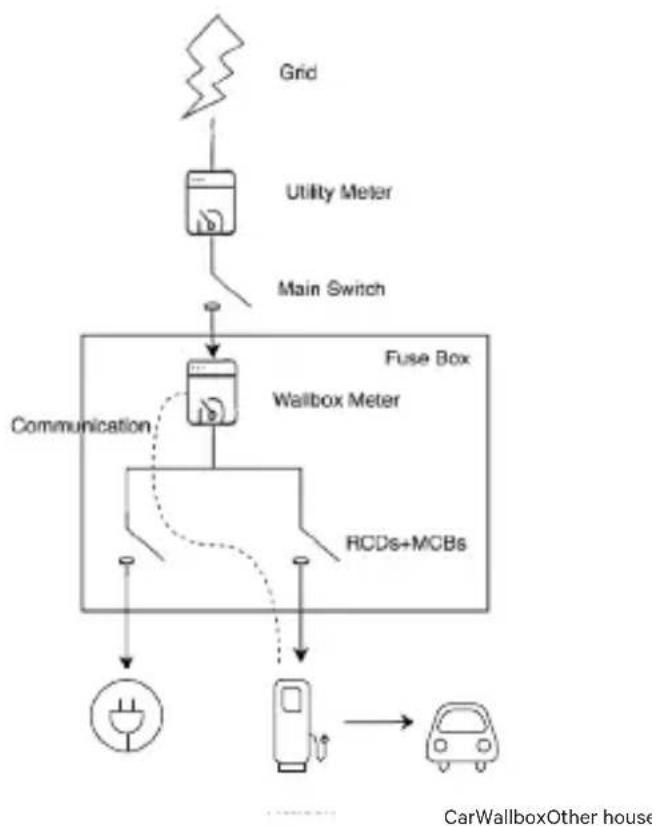

Como se muestra en la Fig. 1, el medidor de energía suministrado por Wallbox (etiquetado como "Wallbox Meter") debe estar ubicado después del contador principal de la vivienda y antes de las derivaciones individuales de la energía de la casa y del vehículo.

Instale el medidor de energía en el contador de acuerdo con su manual de instalación.

Fig. 1: Ubicación esquemática del medidor de Wallbox

4. Cableado del medidor de energía

Después de que el medidor de energía haya sido instalado de acuerdo con su manual de instalación correctamente, debe cablearse al Wallbox.

El Anexo “A” describe la configuración del cableado a los medidores de energía actualmente soportados.

5. Versión de software

Compruebe que su cargador funciona con el software más reciente. Puede verificar esto conectándose con la aplicación Wallbox y revisar en el apartado configuración de la App la versión del software. Consulte la Guía del usuario de Wallbox para obtener más información.

6. Definición de “corriente máxima de red”

Una vez activada la licencia de la funcionalidad Power Boost, a través de la App hay que proceder a configurar el siguiente parámetro de configuración:

Corriente máxima de red: Generalmente, este valor es la corriente nominal del interruptor principal (MCB) de su instalación eléctrica. Este valor determina la corriente máxima que su instalación puede soportar. Este valor generalmente se puede encontrar marcado en el dispositivo de protección MCB. Por ejemplo, un MCB con una corriente nominal de 20 A normalmente tendrá el texto “C20” o “20A” marcado en él.

Advertencia: póngase en contacto con su instalador en caso de duda sobre la corriente nominal del MCB instalado en su propiedad. Se necesita disponer de una red con una corriente mínima superior a 6 A para un correcto funcionamiento de la funcionalidad Power Boost.

7. Configuración

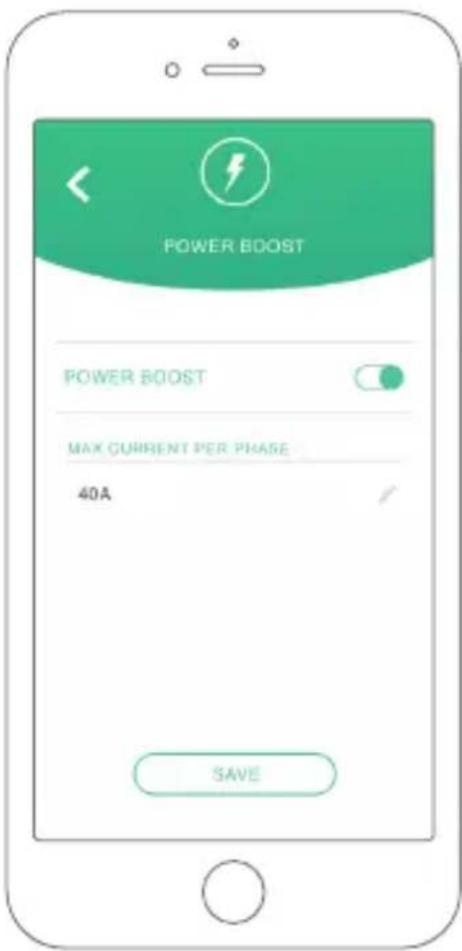

Puede configurar a la funcionalidad Power Boost a través de la aplicación de Wallbox. Inicie sesión en la aplicación Wallbox, acérquese al cargador, seleccione el cargador y espere hasta que la sincronización haya finalizado.

Posteriormente seleccione el botón "Power Boost" dentro del menú de configuración para activar la funcionalidad y poder introducir el parámetro como se describe en el Punto 6.

Si su cargador se encuentra conectado a Internet, puede realizar esta configuración a través de la aplicación de forma remota sin necesidad de sincronizarse con el mismo a través del bluetooth.

ES

POWER BOOST POWER BOOST MAX CURRENT PER PHASE 40A SAVE

Fig. 5: Configuración a través de la aplicación Wallbox

wallbox

8. Visualización de estado

Los siguientes iconos se visualizarán en la pantalla* de los cargadores, una vez que se ha detectado el medidor de energía.

Medidor de energía detectado, pero no configurado. Siga el capítulo 7 de este manual.
Power Boost funcionando correctamente sin limitar la potencia de carga.
Power Boost limitando la corriente de carga. La corriente disponible para cargar el automóvil es inferior a la potencia máxima establecida por el usuario.
En cola por Power Boost. La potencia disponible no es suficiente para cargar el EV (inferior a 6 A).
Error en la comunicación con el medidor de energía.

ES

Anexo A.1

Carlo Gavazzi EM340 / EM112

El medidor de energía Carlo Gavazzi EM 340 se usa para instalaciones trifásicas y el modelo EM112 para instalaciones monofásicas.

wallbox

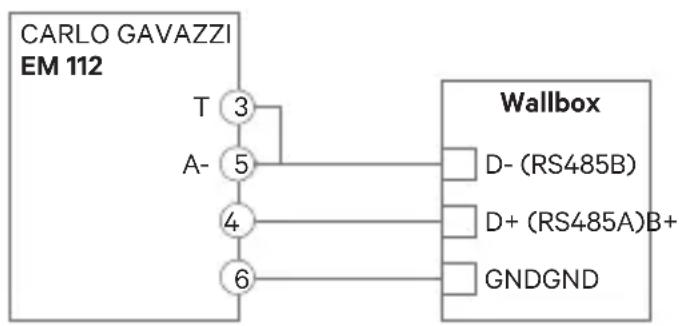

La Fig. A1.1 muestra el cableado entre el medidor de energía y el Wallbox. Tenga en cuenta el cortocircuito requerido entre los pines T y A- del medidor de energía.

Fig. A1.1: Cableado en medidores de energía especificados

En el caso de que el esquema de suministro no incluya una conexión de línea neutral y / o el voltaje de línea a línea sea inferior a 260 V, conecte el medidor de energía Carlo Gavazzi EM112 como se muestra en la Fig. A1.2:

L1 Input L1 Output 12345678 P 1234 d7d 1234 kW Q L2 Output L2 Input

Fig. A1.2 Instalación de líneas eléctricas en un EM112 sin línea neutra y / o voltaje de línea a línea por debajo de 260V.

ES

En las siguientes paginas, la Fig. A1.3, Fig. A1.4, Fig. A1.5 and Fig. A1.6 muestran dónde conectar los cables al Wallbox. Dependiendo del modelo, Wallbox cuenta con la identificación RS485A para D + y RS485B para D-.

wallbox

GN

+

Fig. A1.3: Cablea

para un Wallb

Command

GND D- D+

Fig. A1.4: Instalación de cableado para un Wallbox Copper

ES

wallbox

D+ D- GND wallbox

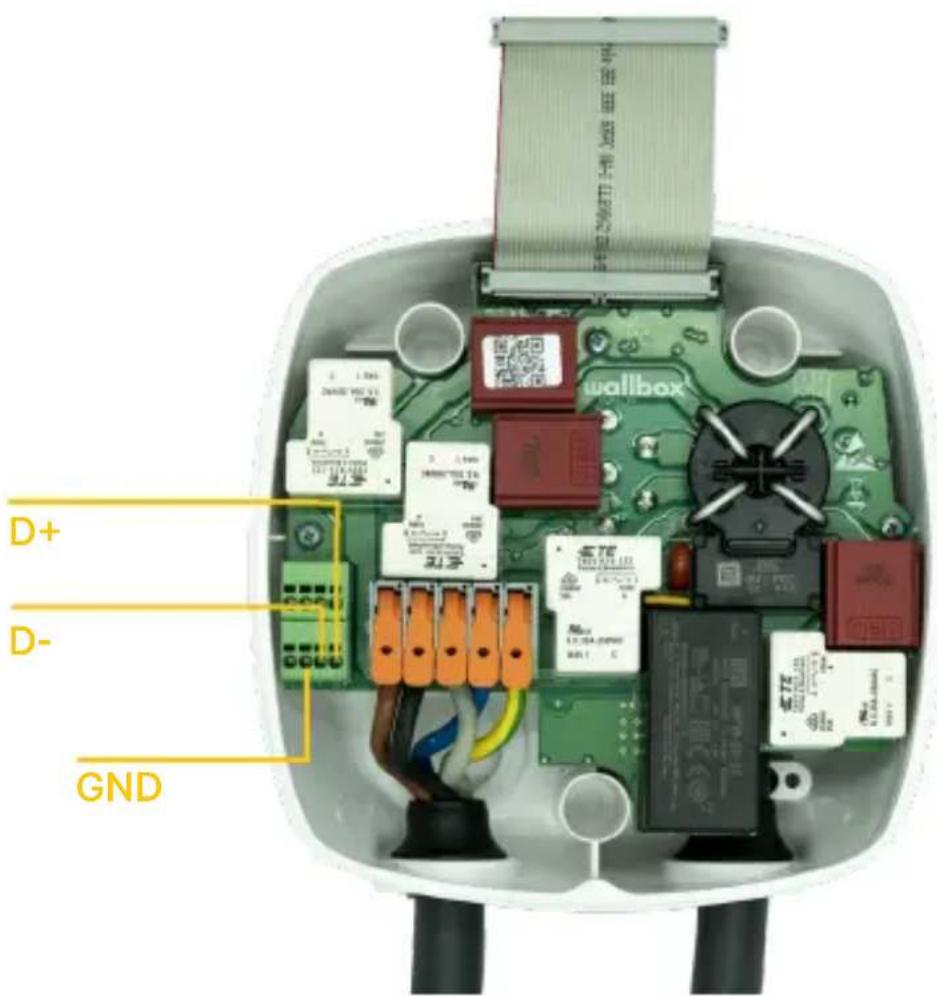

Fig. A1.5 Instalación de cableado para un Wallbox Pulsar Plus

ES

D+ D- GND

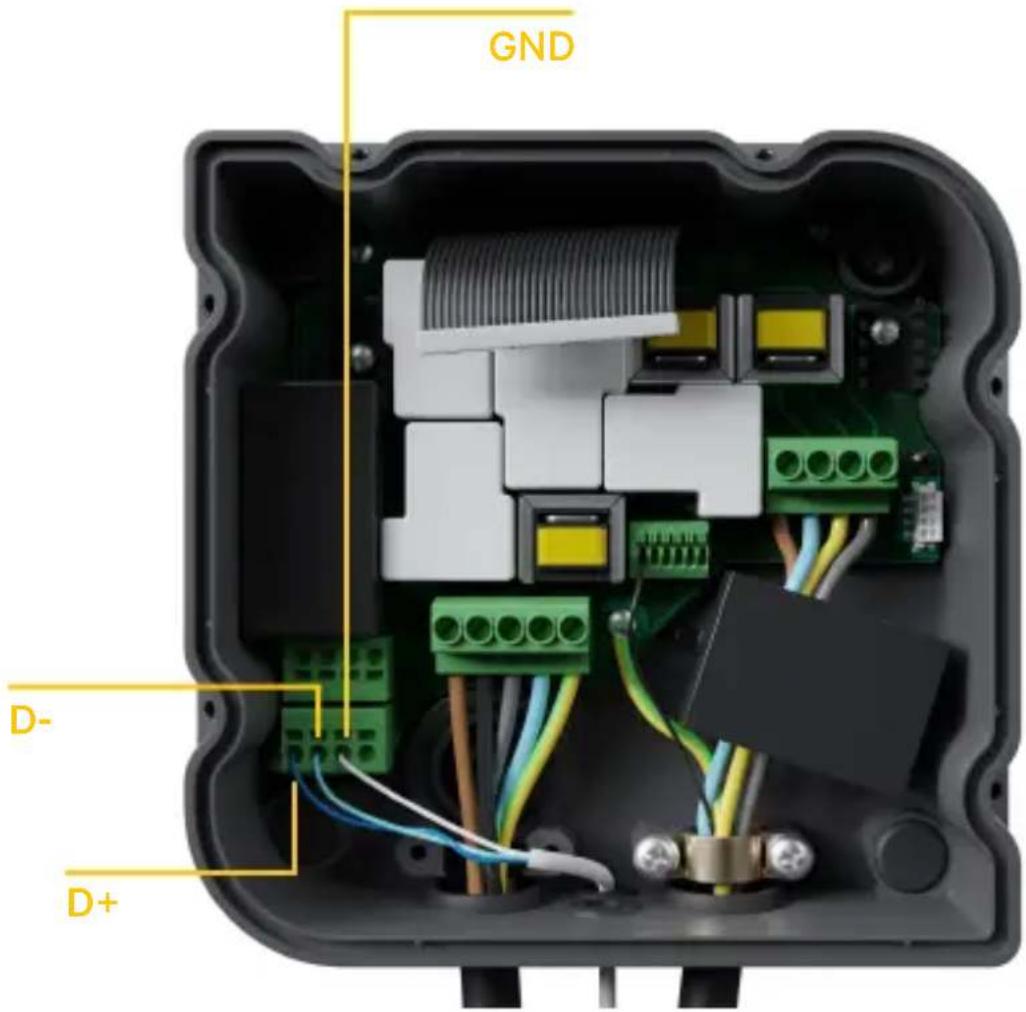

Fig. A1.6 Instalación de cableado para un Wallbox Commander 2

wallbox

Anexo A.2 Temco SPM1-100-AC

El medidor de energía Temco SPM1-100-AC se puede utilizar en instalaciones monofásicas con corriente máxima de 100 A.

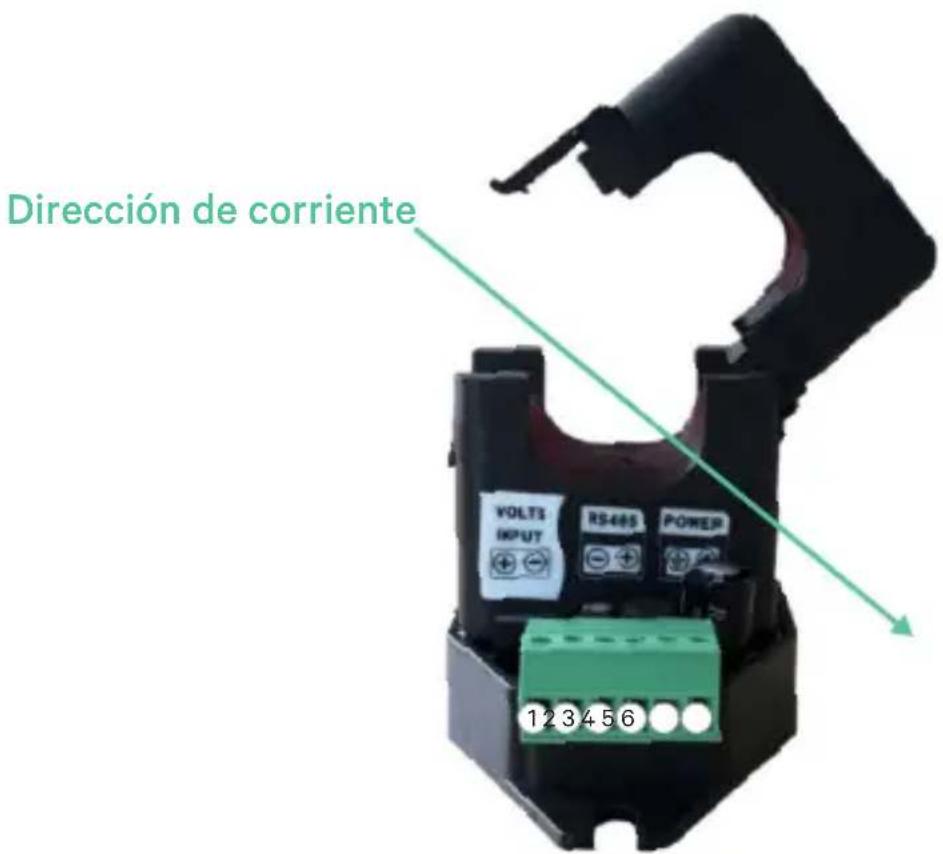

El medidor de potencia de Temco debe estar sujeto al cable de alimentación eléctrica (la ubicación esquemática que se muestra en la Fig. 1), con la corriente que fluye en la dirección que se muestra en la Fig. A2.1.

Solo el cable de fase debe introducirse a través de la pinza del medidor. El cable neutro no debe ser introducido.

ES

Dirección de corriente VOLTS INPUT RS485 POWER 1 2 3 4 5 6

Fig. A2.1: diagrama de conexión medidor de energía

wallbox

La Fig. A2.2 muestra el cableado entre el medidor de energía y el Wallbox. Los números se refieren a la figura A2.1.

Antes de encender el sistema, es importante verificar que la conexión de "GND" y "12 V" se haya realizado correctamente.

Fig. A2.2: Cableado en el medidor de energía Temco

En las siguientes paginas la Fig. A2.3, Fig. A2.4, Fig. A2.5 ya la Fig. A2.6 muestran dónde se deben conectar los cables en el cargador Wallbox.

ES 12V GND D- D+ .A2.3: Cableado en un Wallbox Commander

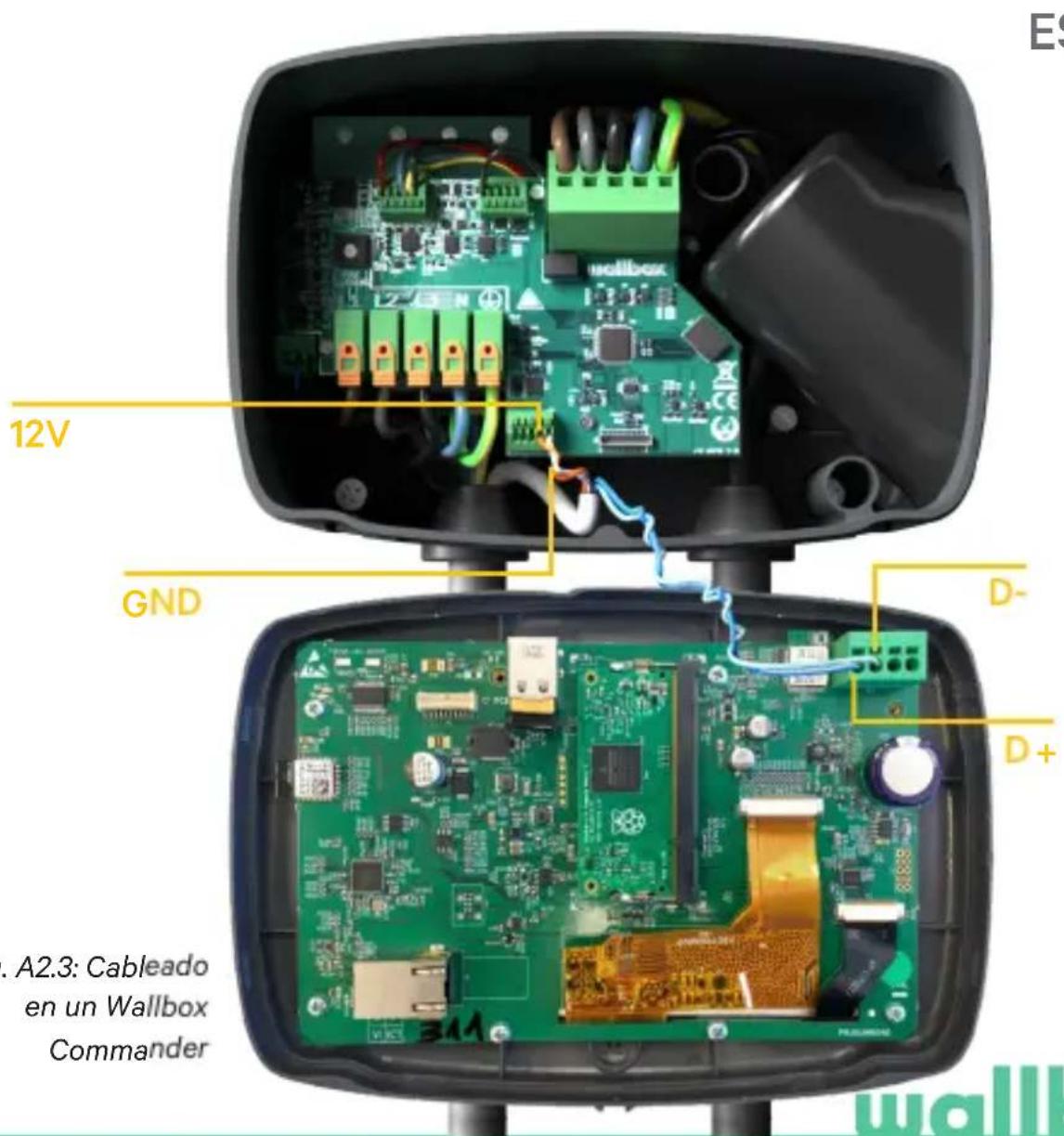

Fig. A2.3: Cableado en un Wallbox Commander

GND 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 138 12V

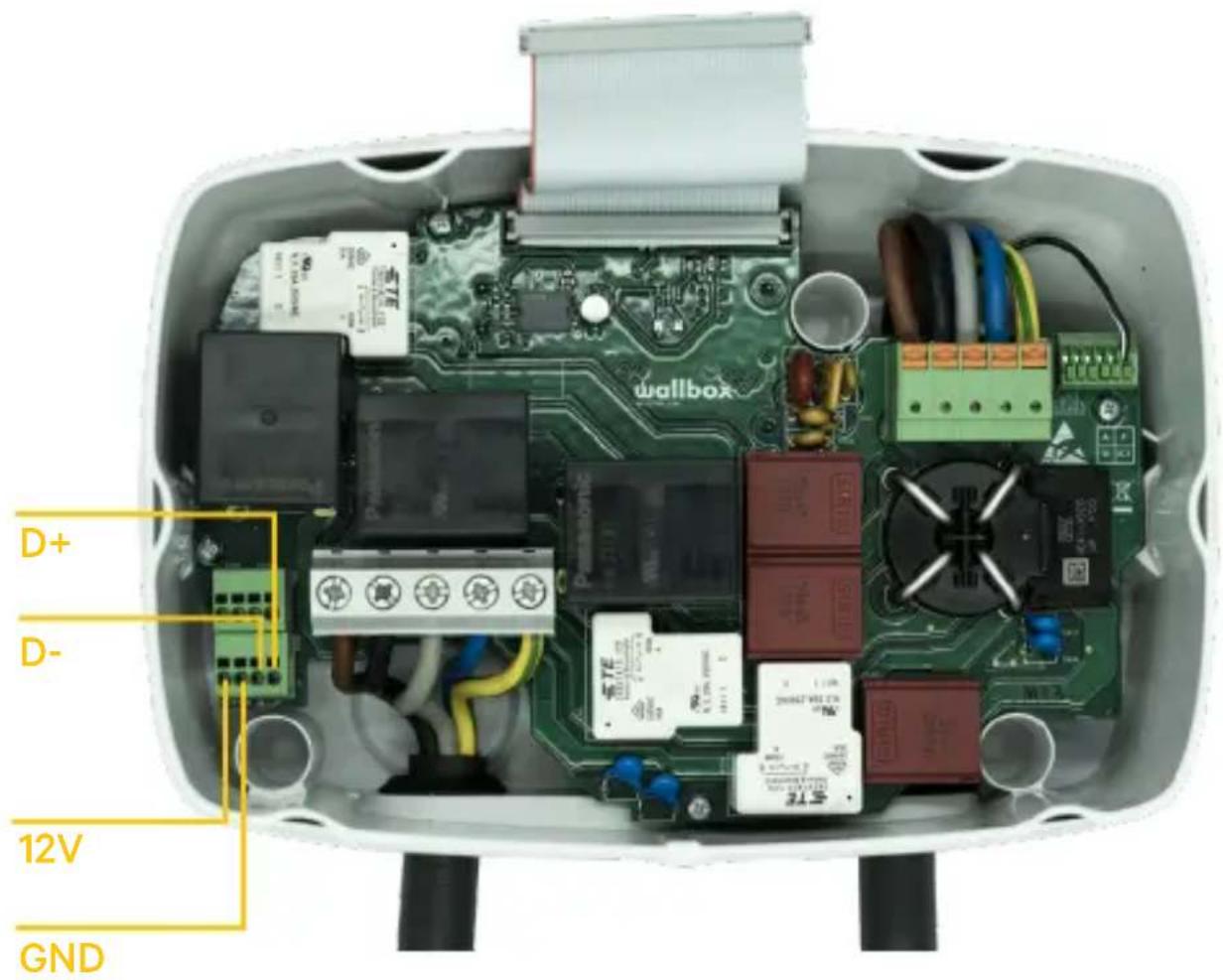

Fig. A2.4: Instalación de cableado en un Wallbox Copper

D+ D- 12V GND

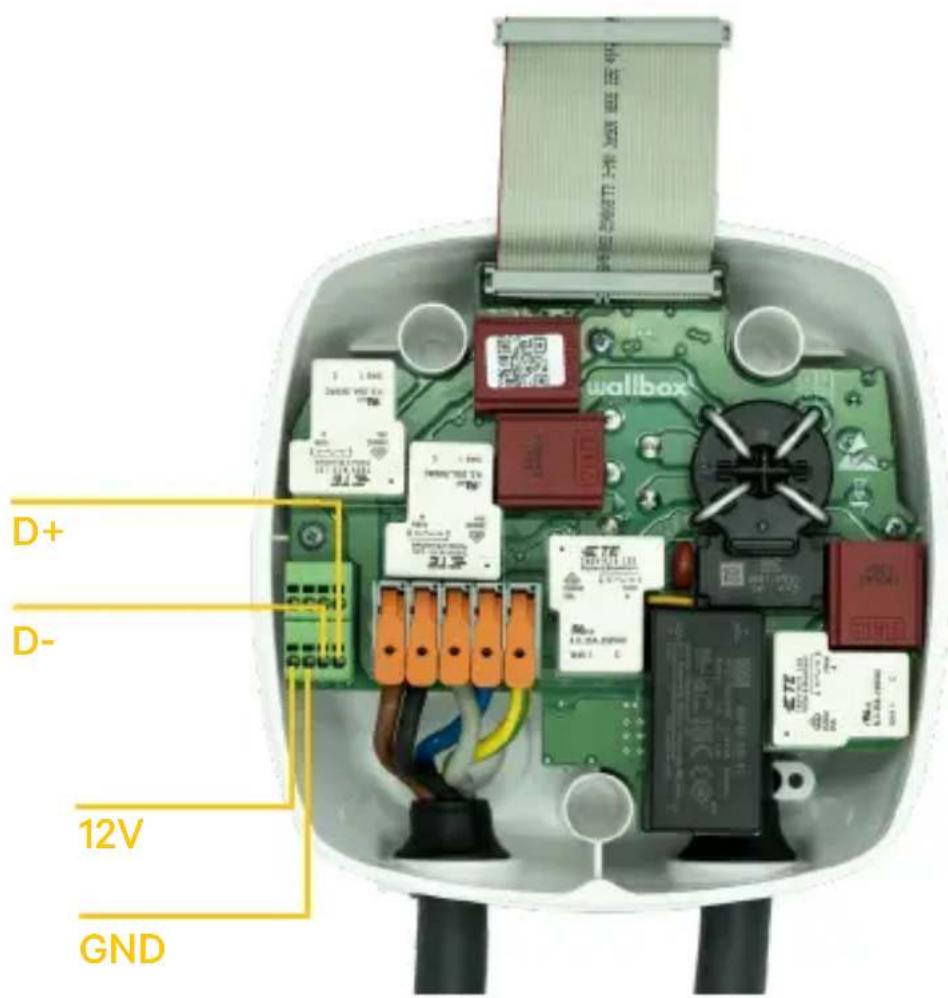

Fig. A2.5 Instalación de cableado en un Wallbox Pulsar Plus

ES

wallbox

D+ D- 12V GND

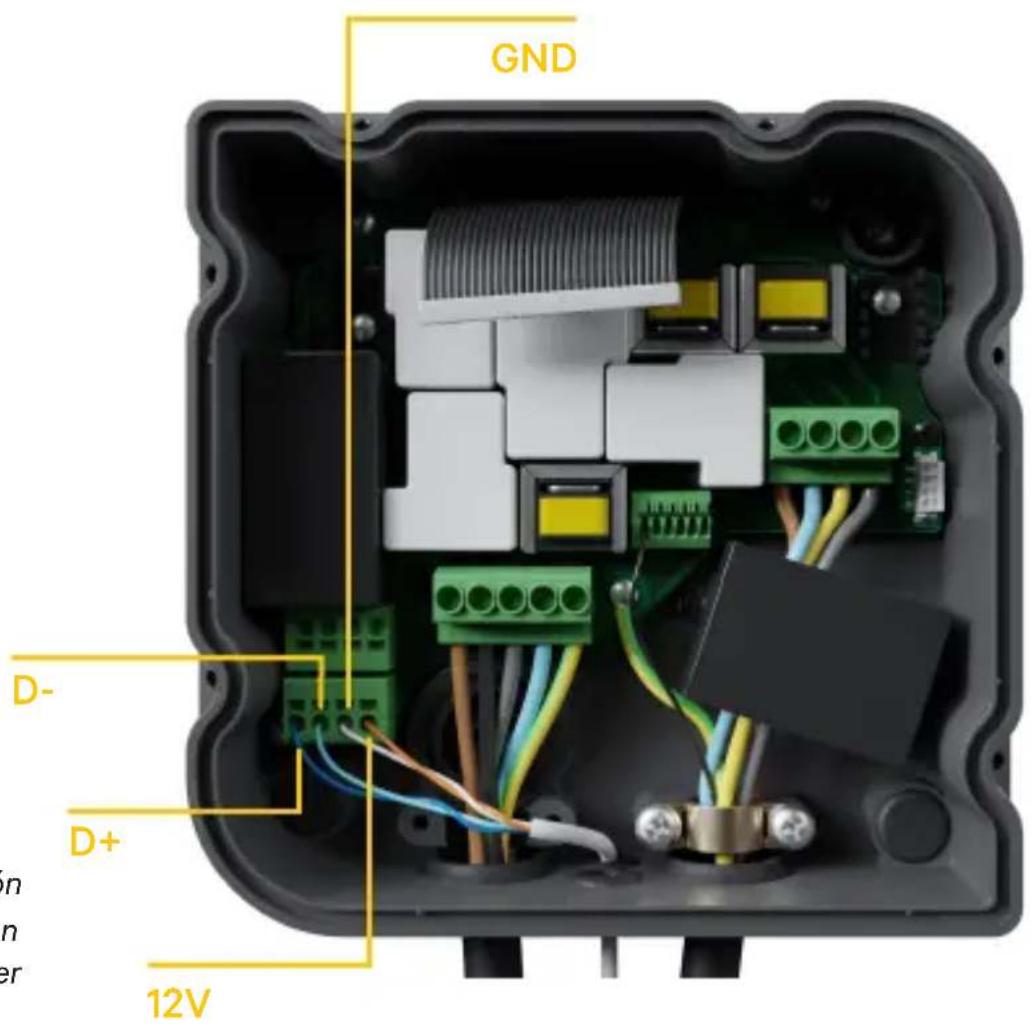

Fig. A2.6 Instalación de cableado en un Wallbox Commander 2

Annex A.3

ES

wallbox

En la cubierta de su Pulsar Plus, recuerde configurar el interruptor RS485 en "T".

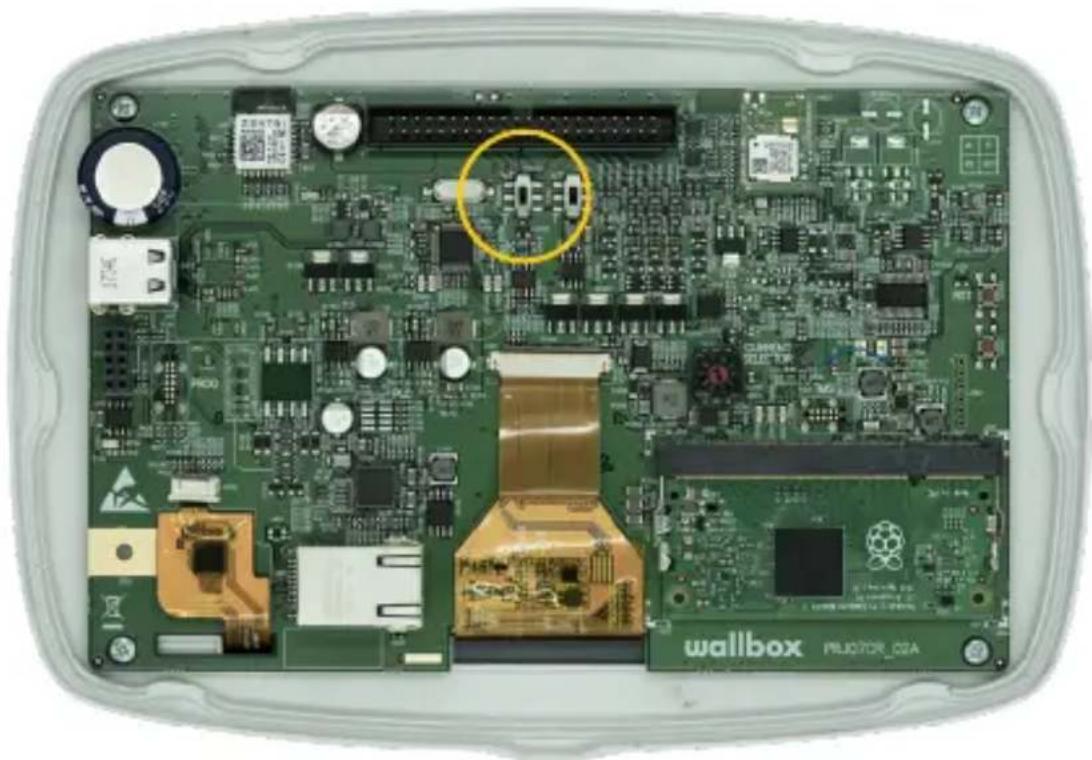

En la cubierta de su Commander 2, recuerde configurar el interruptor RS485 en "T".
