Produkttyp	Wandladestation für Elektrofahrzeuge
Marke	Wallbox
Modell	Power Boost
Hauptfunktion	Dynamische Regelung der Ladeleistung basierend auf dem Haushaltsverbrauch
Kompatibler Stromzähler	Wallbox Meter (Carlo Gavazzi EM340/EM112, Temco SPM1-100-AC)
Elektroinstallation	Einphasig oder dreiphasig je nach Zähler
Maximaler Strom pro Phase	Größer als 6 A, definiert durch den Hauptschutzschalter
Schutz	MCB, RCD
Kommunikation	RS485 zwischen Ladestation und Zähler
Empfohlenes Kommunikationskabel	STP Kategorie 5E, 2 Paare, max. 500 m
Erforderliche Werkzeuge für die Installation	Torx-Schraubendreher T9 (Commander/Pulsar Plus) oder T20 (Copper), Kabelzange, Abisolierwerkzeug
Kompatibilität der Ladestationen	Wallbox Commander, Copper, Pulsar Plus
Software	Aktualisierung über die Wallbox-App
Konfiguration	Über die Wallbox-App (lokal oder aus der Ferne)
Statusanzeigen	Symbole auf dem Bildschirm (für Commander/Copper): Erkennung, Begrenzung, Warteschlange, Fehler
Ladeleistung	Einstellbar, dynamisch durch Power Boost begrenzt
Sicherheit	Installation nur durch qualifiziertes Personal; vor Installation spannungsfrei schalten
Wartung	Außenseite mit trockenem Tuch reinigen; keine vom Benutzer reparierbaren Teile
Garantie	Siehe Wallbox-Garantiebedingungen
Zertifizierungen	Entspricht den geltenden elektrischen Normen

Häufig gestellte Fragen - Power Boost Wallbox

Was ist die Power-Boost-Funktion?

Die Power-Boost-Funktion ermöglicht es, die Ladeleistung Ihres Elektrofahrzeugs dynamisch basierend auf dem Verbrauch anderer Haushaltsgeräte zu regeln, um eine Überschreitung der bestellten Leistung zu vermeiden.

Welche Zähler sind mit Power Boost kompatibel?

Die von Wallbox gelieferten Zähler (Carlo Gavazzi EM340/EM112 und Temco SPM1-100-AC) sind kompatibel. Standardzähler sind es nicht.

Wo muss der Stromzähler installiert werden?

Der Wallbox-Zähler muss nach dem Stromzähler des Versorgungsunternehmens und vor der Energieverteilung im Haus installiert werden, wie im Installationsschema angegeben.

Wie konfiguriere ich Power Boost?

Verbinden Sie sich mit der Wallbox-App, nähern Sie sich der Ladestation, synchronisieren Sie und gehen Sie dann zu den Einstellungen, um Power Boost zu aktivieren. Geben Sie die maximale Stromstärke pro Phase ein (die Ihres Hauptschutzschalters).

Was tun, wenn das Kommunikationsfehlersymbol angezeigt wird?

Überprüfen Sie die Verkabelung zwischen Ladestation und Zähler (RS485). Stellen Sie sicher, dass die Anschlüsse korrekt sind und das Kabel nicht länger als 500 m ist. Wenn der Fehler weiterhin besteht, kontaktieren Sie einen Installateur.

Kann ich Power Boost ohne Zähler verwenden?

Nein, die Power-Boost-Funktion erfordert einen kompatiblen Stromzähler zur Messung des Haushaltsverbrauchs. Ohne Zähler ist eine dynamische Regelung nicht möglich.

Wie lang darf das Kommunikationskabel maximal sein?

Die maximale Länge des STP-Kabels zwischen Ladestation und Zähler beträgt 500 Meter.

Wie aktualisiere ich die Software der Ladestation?

Verbinden Sie die Ladestation mit der Wallbox-App, gehen Sie zu den Einstellungen und prüfen Sie die Version. Laden Sie das Update herunter, falls verfügbar, über die App.

Funktioniert Power Boost mit allen Wallbox-Modellen?

Power Boost ist kompatibel mit den Modellen Commander, Copper und Pulsar Plus (außer Copper SB und Pulsar Plus für die Symbolanzeige).

Was bedeuten die Statussymbole auf dem Bildschirm?

Zähler erkannt, nicht konfiguriert: bestimmtes Symbol; Power Boost aktiv ohne Begrenzung: anderes Symbol; Begrenzung aktiv: Begrenzungssymbol; Warteschlange (Strom < 6 A): Wartesymbol; Kommunikationsfehler: Fehlersymbol.

BEDIENUNGSANLEITUNG Power Boost Wallbox

54-79 Installations- und Benutzerhandbuch

Installations- und Benutzerhandbuch

DE

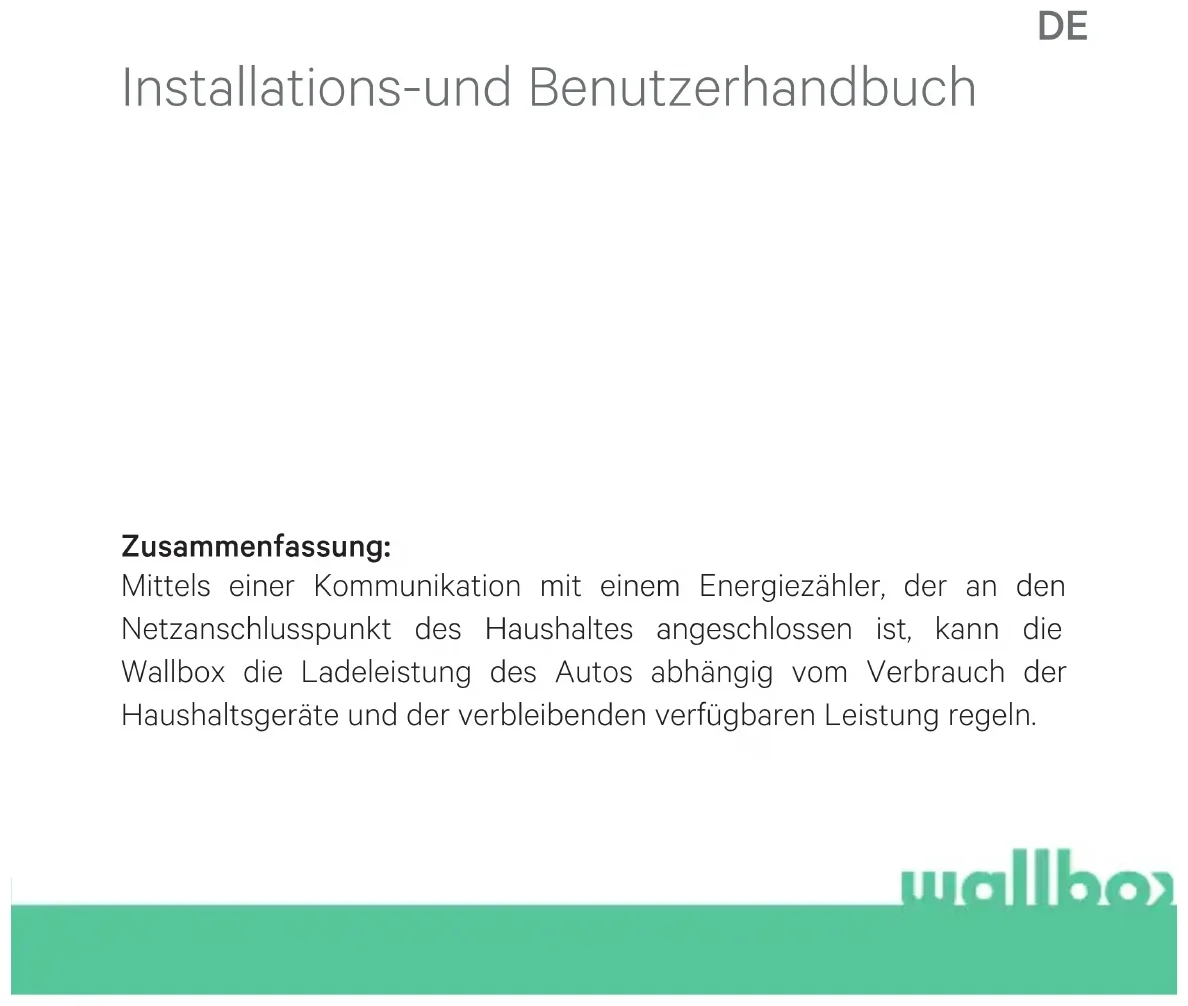

Zusammenfassung:

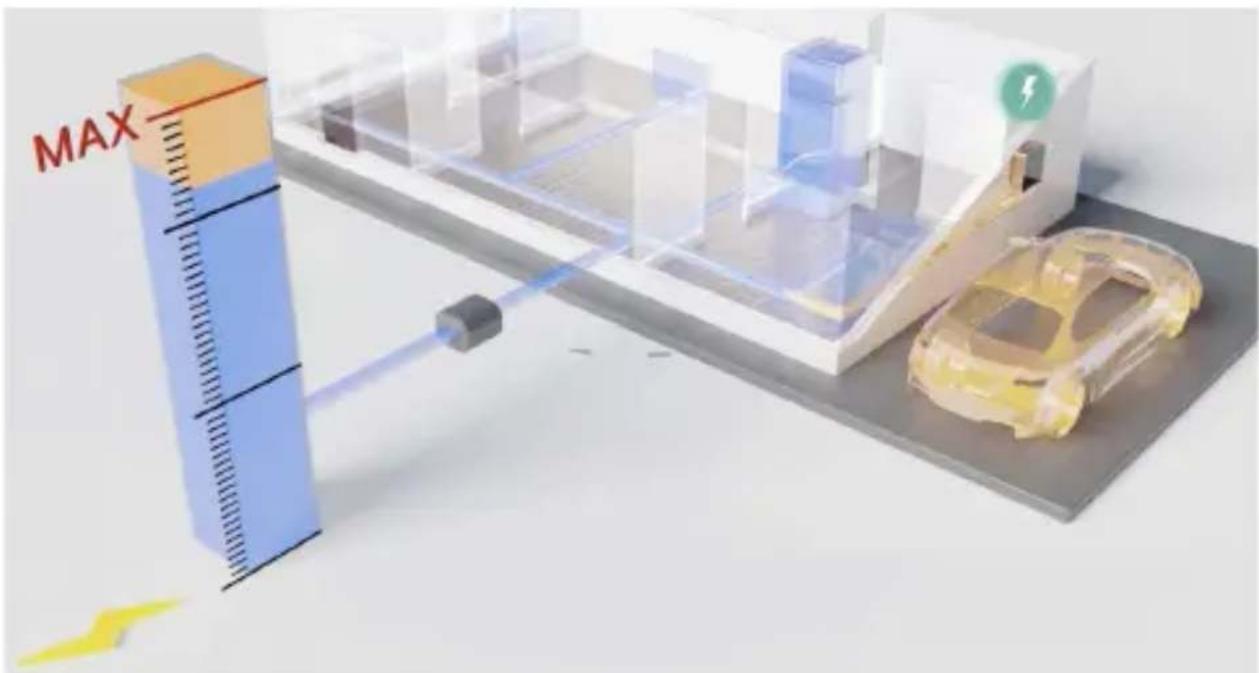

Mittels einer Kommunikation mit einem Energiezähler, der an den Netzanschlusspunkt des Haushaltes angeschlossen ist, kann die Wallbox die Ladeleistung des Autos abhängig vom Verbrauch der Haushaltsgeräte und der verbleibenden verfügbaren Leistung regeln.

wallbox

1. Wichtige Hinweise

Die Wallbox muss gemäß der entsprechenden Installationsanleitung installiert werden, die mit der Wallbox geliefert wird.

Nur Energiezähler, die von Wallbox geliefert werden, sind mit dieser Funktionalität kompatibel.

Nur qualifizierte Personen dürfen die Installation, wie in diesem Dokument beschrieben, durchführen.

Vor der Installation von Power Boost muss die Wallbox ausgeschaltet und die Abdeckung entfernt werden. Danach muss die Wallbox ordnungsgemäß geschlossen werden, wie in der Installationsanleitung beschrieben.

DE

2. Erforderliches Material und Werkzeuge

Bereitgestellt von Wallbox:

• Commander, Copper oder Pulsar Plus Wallbox
- Energiezähler

Zusätzlich erforderlich:

Kabel zwischen Wallbox und Energiezähler (wir empfehlen eine STP-Klasse 5E, 2 Paar. Die Länge hängt von der örtlichen Installation ab, wobei maximal 500 m installiert werden können).
• Kreuz-Schraubenzieher
• T9 Torx-Schraubenzieher (Commander oder Pulsar Plus)
• T20 Torx-Schraubenzieher (Copper)
• Kabelzangen und Abisolierwerkzeuge

3. Position des Energiezählers

Wie in Abb. 1 gezeigt, muss sich der Energiezähler nach dem Energiezähler des Stromversorgers und vor der Aufteilung der Leistung für das Haus befinden. In der Abbildung ist dieser als Wallbox-Meter“ bezeichnet.

Installieren Sie den Energiezähler gemäß der Installationsanleitung am Netz.

Abb. 1: Schematische Anordnung des Wallbox-Zählers
CarWallboxOther house

DE

4. Verkabelung des Energiezählers

Nachdem der Energiezähler gemäß der Installationsanleitung in der richtigen Stelle installiert wurde, muss dieser an die Wallbox angeschlossen werden.

Der Anhang „A“ beschreibt die Verkabelung der derzeit unterstützten Energiezähler.

5. Softwareversion

Bitte überprüfen Sie, ob Ihre Wallbox mit der neuesten Software läuft. Sie können dies überprüfen, indem Sie mit der Wallbox App eine Verbindung herstellen und in den Einstellungen die Softwareversion überprüfen. Weitere Informationen finden Sie im Benutzerhandbuch der Wallbox.

wallbo

6. Definition von „Maximalstrom am Netz“

Max. Strom pro Phase: Dieser Wert ist der Bemessungsstrom des Hauptschalters (MCB) Ihrer elektrischen Installation. Dieser Wert bestimmt den maximalen Strom, dem Ihre Installation standhalten kann. Dieser Wert ist normalerweise auf dem MCB-Gehäuse markiert. Bei einem Leitungsschutzschalter mit einem Nennstrom von 20 A ist zum Beispiel normalerweise der Text „C20“ oder „20A“ markiert.

Warnung: Wenden Sie sich an Ihren Installateur, wenn Sie Zweifel über den Nennstrom des in Ihrem Gebäude installierten Sicherungsautomaten haben. Nur Werte von mehr als 6 A werden für eine korrekte Arbeitsweise der Power Boost-Funktionalität akzeptiert.

7. Konfiguration

Sie können Power Boost über die Wallbox-App konfigurieren.

Melden Sie sich bei der Wallbox-Appan, nähern Sie sich dem Ladegerät und warten Sie, bis Bluetooth synchronisiert ist. Wählen Sie dann im Einstellungsmenü die Option „Power Boost“, um den Parameter wie in Kapitel 6 beschrieben zu konfigurieren.

Wenn Ihre Wallbox bereits mit dem Internet verbunden ist, können Sie die Konfiguration über die App auch remote durchführen.

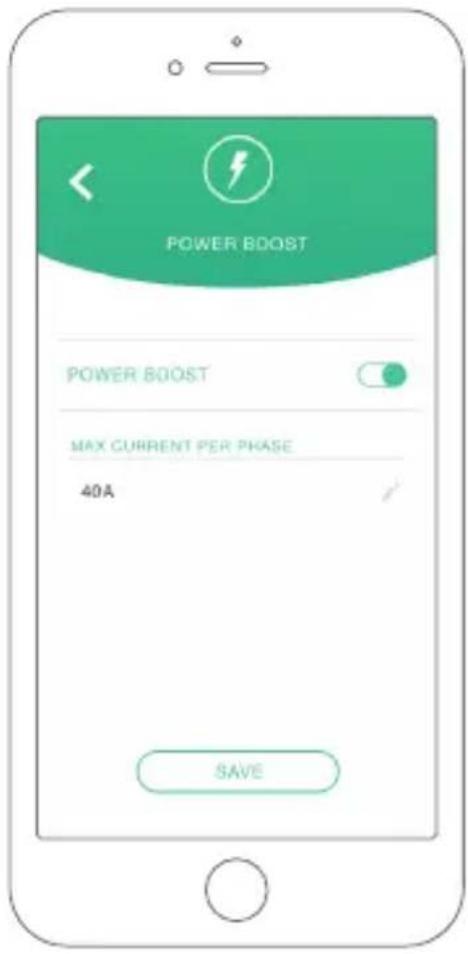

Abb. 5: Konfiguration über die Wallbox App

DE

wallbox

8. Statusvisualisierung

Die folgenden Symbole werden auf dem Bildschirm* der Wallbox angezeigt, sobald der Energiezähler erkannt wurde.

Energiezähler erkannt, aber nicht konfiguriert. Folgen Sie dem Kapitel 7 dieses Handbuchs.

Power Boost ist konfiguriert und aktiviert, begrenzt aber nicht die Ladeleistung.

Power Boost begrenzt den Ladestrom. Der zum Laden des Fahrzeugs verfügbare Strom ist niedriger als die vom Benutzer eingestellte maximale Leistung.

In der Warteschlange von Power Boost. Die verfügbare Leistung reicht nicht zum Laden des Elektrofahrzeugs (niedriger als 6 A).

Fehler in der Kommunikation mit dem Energiezähler.

*Gilt nicht für Copper SB und Pulsar Plus.

DE

Anhang A.1

Carlo Gavazzi EM340 / EM112

Der Energiezähler Carlo Gavazzi EM 340 wird für eine 3-Phasen-Installation und das Modell EM112 für eine 1-Phasen-Installation verwendet.

wallbox

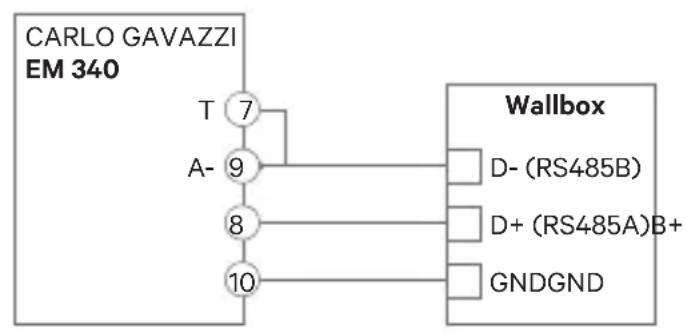

Abb. A1.1 zeigt die Verkabelung zwischen dem Energiezähler und der Wallbox. Bitte beachten Sie den erforderlichen Kurzschluss zwischen den Pins T und A- des Energiezählers.

Abb. A1.1: Verkabelung in vorgegebenen Energiezählern

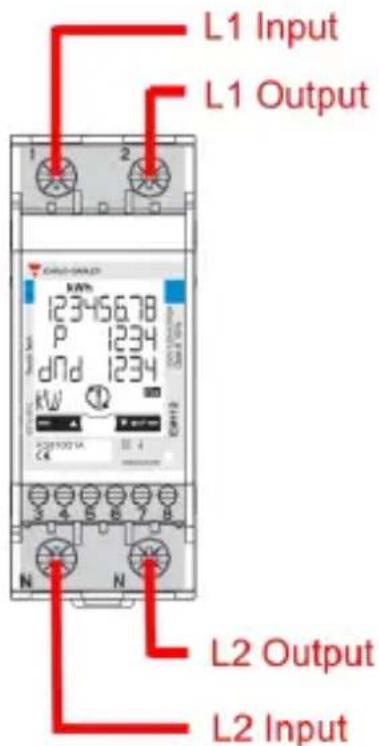

Für den Fall, dass das Versorgungsschema keinen neutralen Leitungsanschluss enthält und / oder die Spannung von Leitung zu Leitung unter 260 V liegt, schließen Sie den Energiezähler Carlo Gavazzi EM112 wie in Abb. A1.2 dargestellt an:

Fig. A1.2 Installation der Stromleitungen an einem EM112 ohne Neutralleiter und / oder einer Spannung von Leitung zu Leitung unter 260 V.

Auf den folgenden Seiten zeigen Abb. A1.2 und Abb. A1.3, wo die Kabel an die Wallbox angeschlossen werden müssen. Je nach Modell kann die Wallbox RS485A für D + und RS485B für D- kennzeichnen.

DE

wallbox

Fig. A1.3: Verkabelung in einer Commander Wallbox

DE

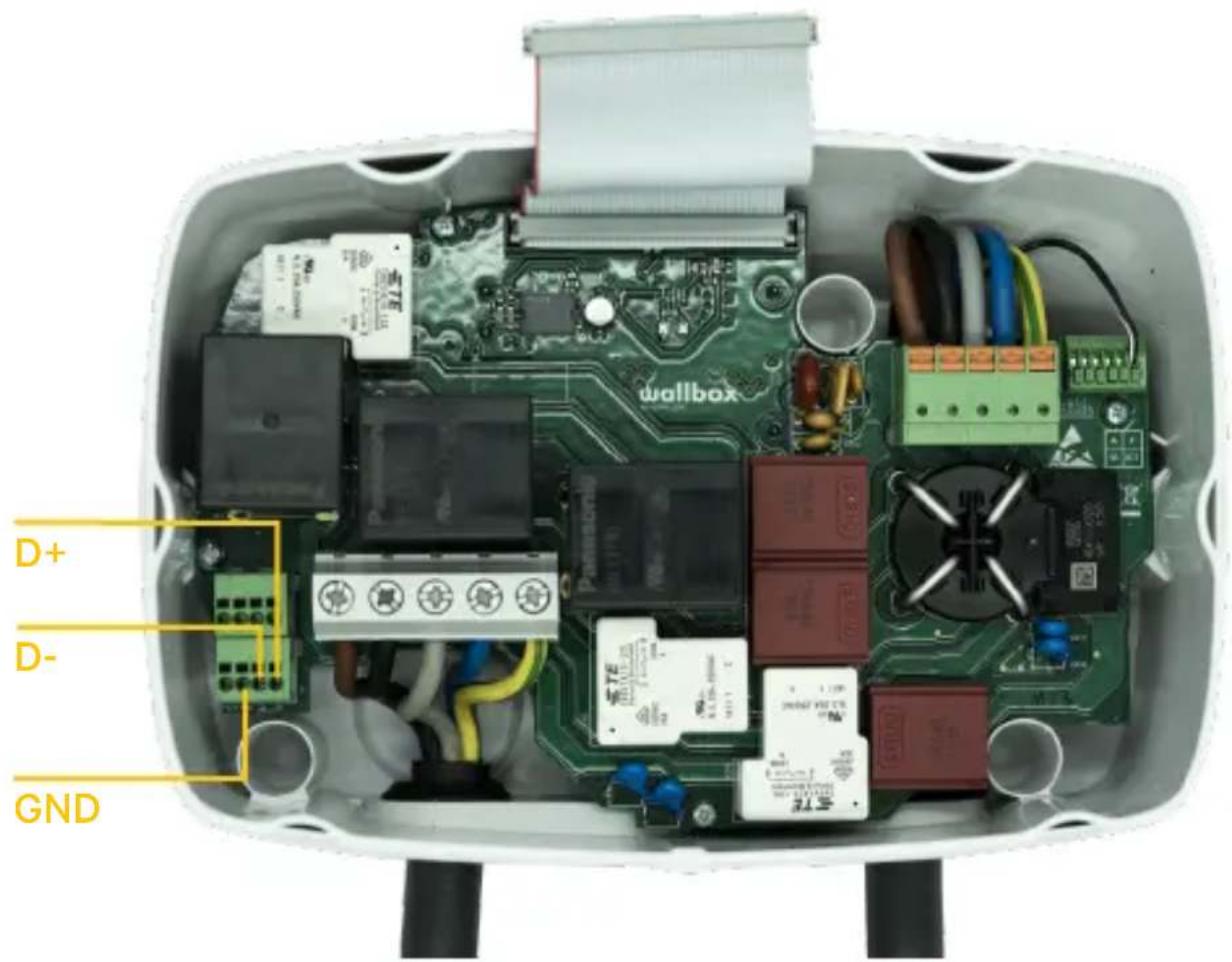

Fig. A1.4: Installation der Verkabelung in einer Copper Wallbox

wallbox

Fig. A1.5 Installation der Verkabelung in einer Pulsar Plus Wallbox

DE

Fig. A1.6 Installation der Verkabelung in einer Commander 2 Wallbox

wallbox

Anhang A.2

Temco SPM1-100-AC

Der Energiezähler Temco SPM1-100-AC wird für eine einphasige Installation mit bis zu 100 A eingesetzt.

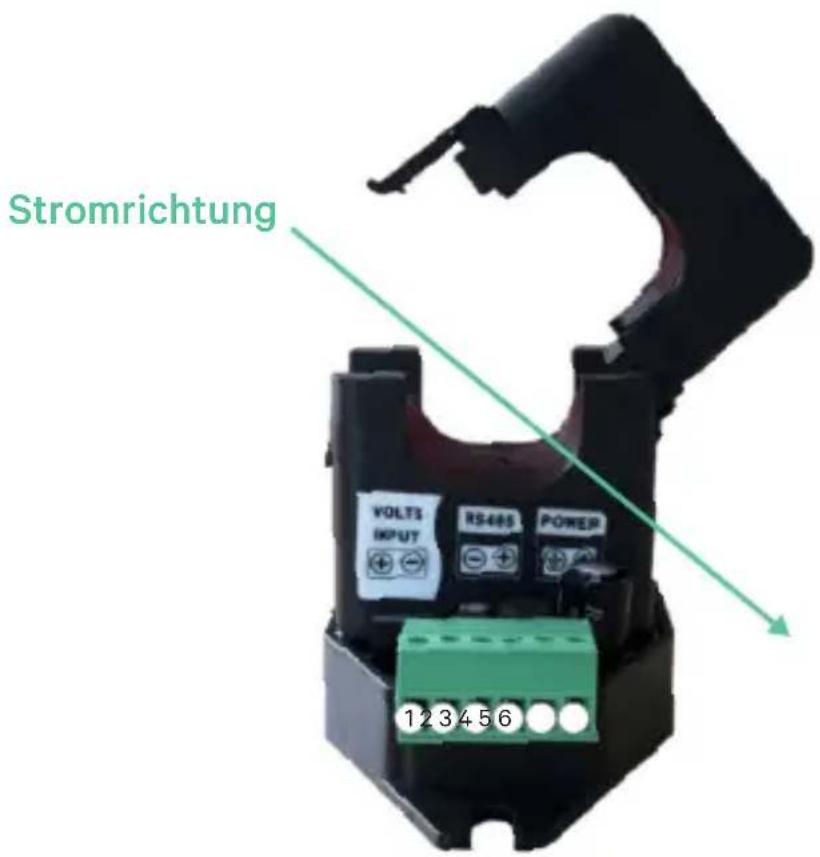

Der Temco-Energiezähler muss an das Netzkabel geklemmt werden (schematische Darstellung in Abb. 1), wobei der Strom in die in Abb. A2.1 gezeigte Richtung fließt.

Nur das Phasenkabel muss durch die Klemme gezogen werden. Das Neutralkabel darf nicht durchgezogen werden.

DE

Abb. A2.1: Energiezähler Anschlussschema

wallbox

Abb. A2.2 zeigt die Verkabelung zwischen Energiezähler und Wallbox. Die Ziffern beziehen sich auf die Abb. A2.1.

Vor dem Einschalten des Systems ist es wichtig, nochmals zu überprüfen, dass die Verbindung von „GND“ und „12 V“ korrekt durchgeführt worden sind.


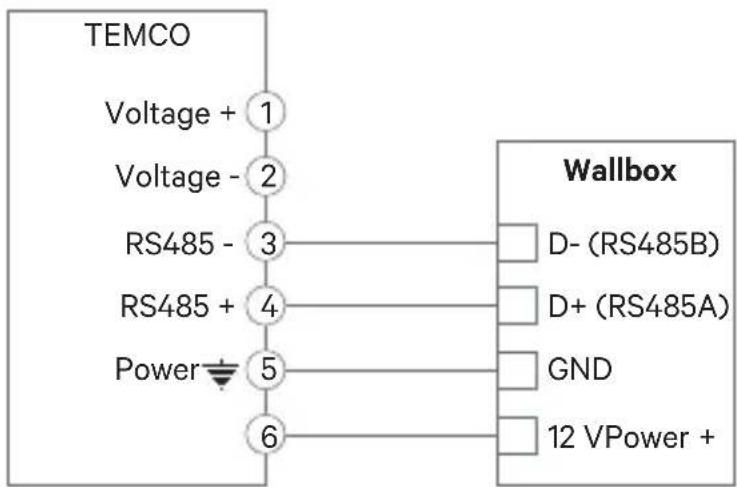

Abb. A2.2: Verkabelung im Temco- Energiezähler

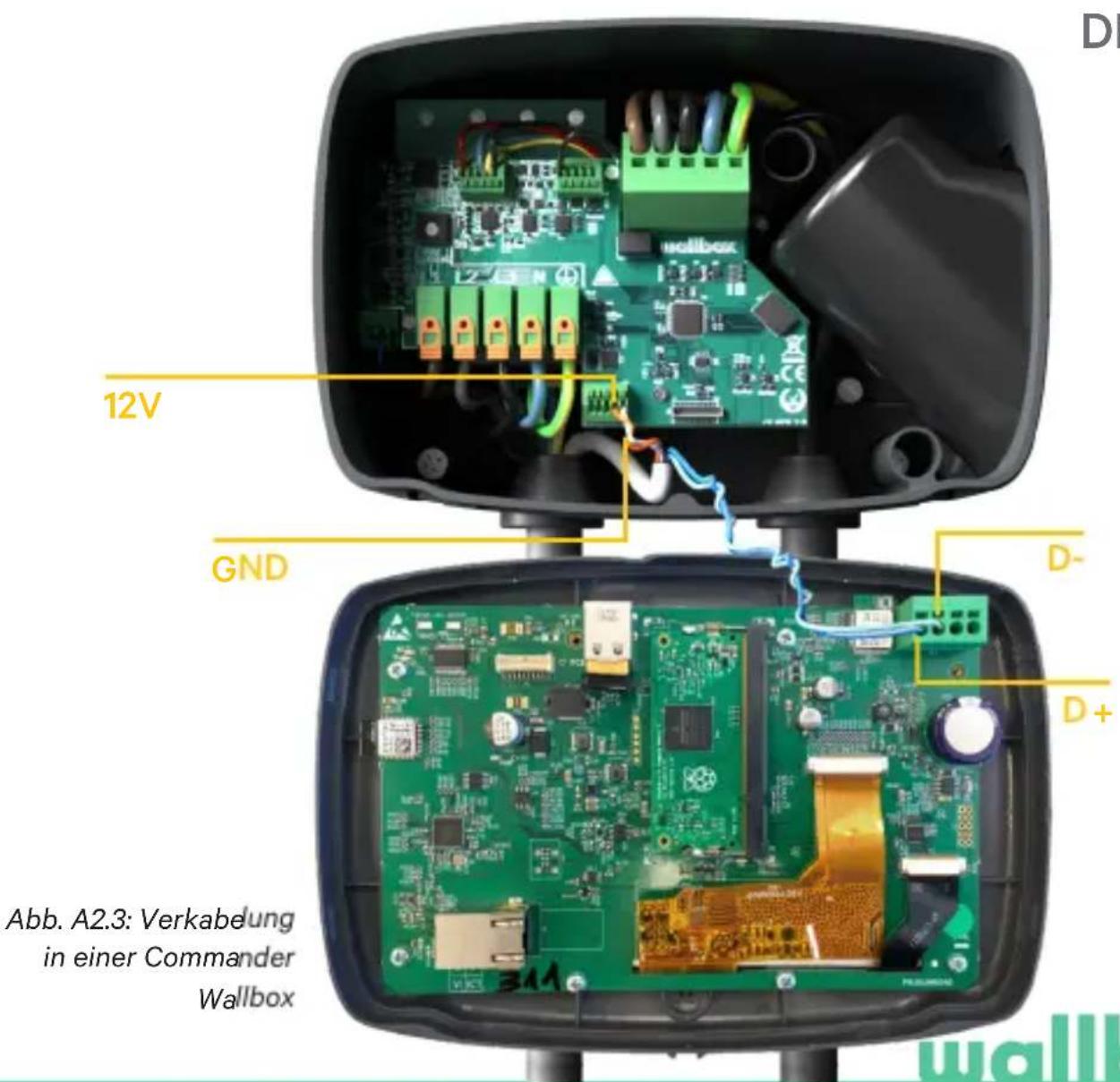

Auf den folgenden Seiten zeigen Abb. A2.3, Abb. A2.4, Abb. A2.5 und Abb. A2.6, wo die Verkabelung an die Wallbox anzuschließen ist.

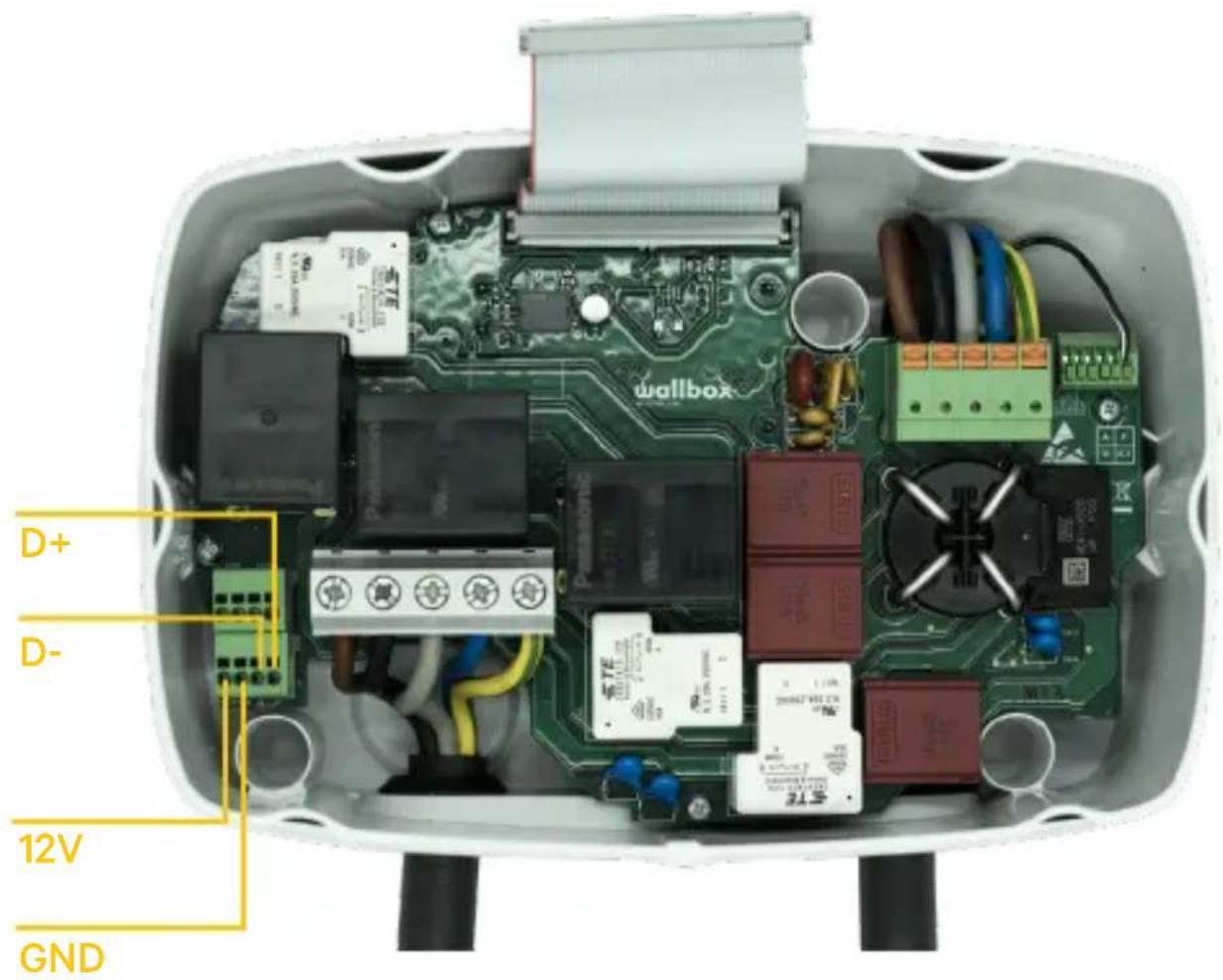

Abb. A2.4: Installation der Verkabelung in einer Copper Wallbox

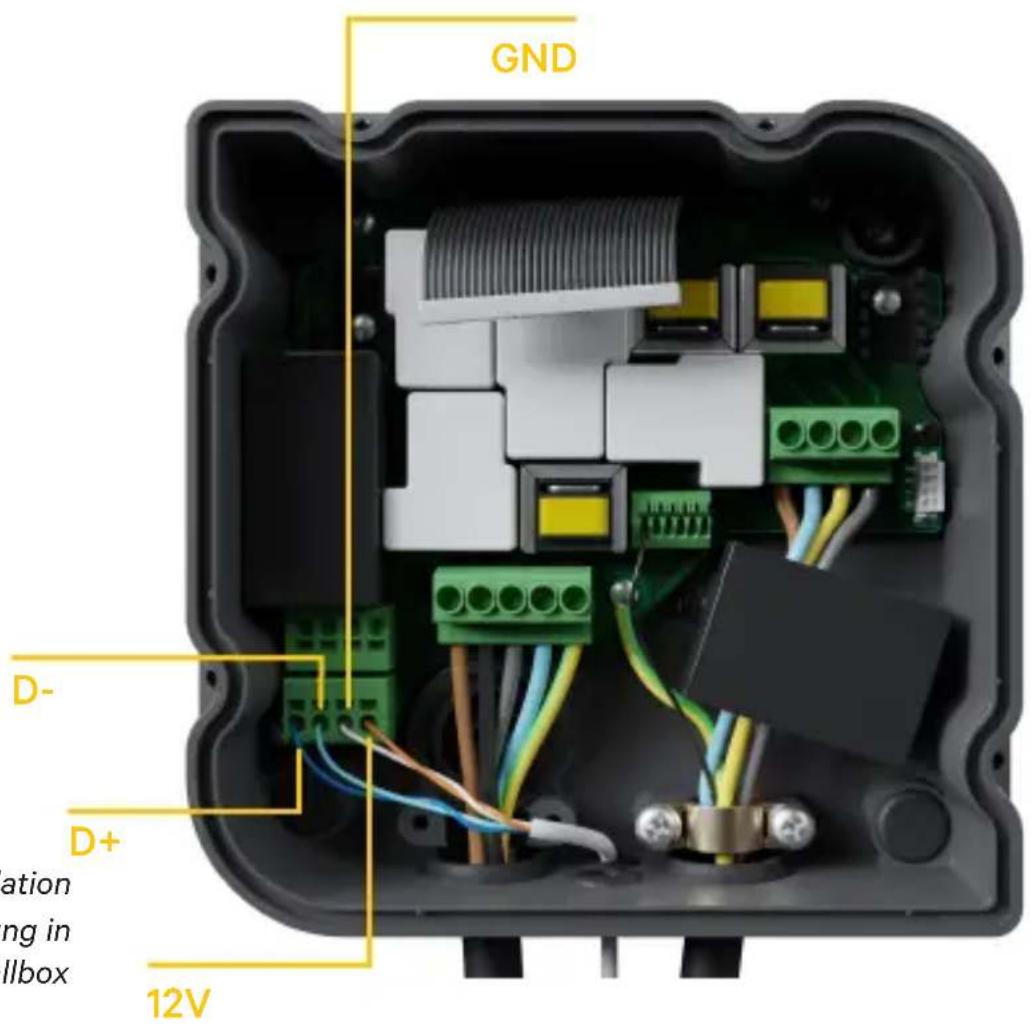

Fig. A2.5 Installation der Verkabelung in einer Pulsar Plus Wallbox

DE

wallbox

Fig. A2.6 Installation der Verkabelung in einer Commander 2 Wallbox

Annex A.3

DE

wallbox

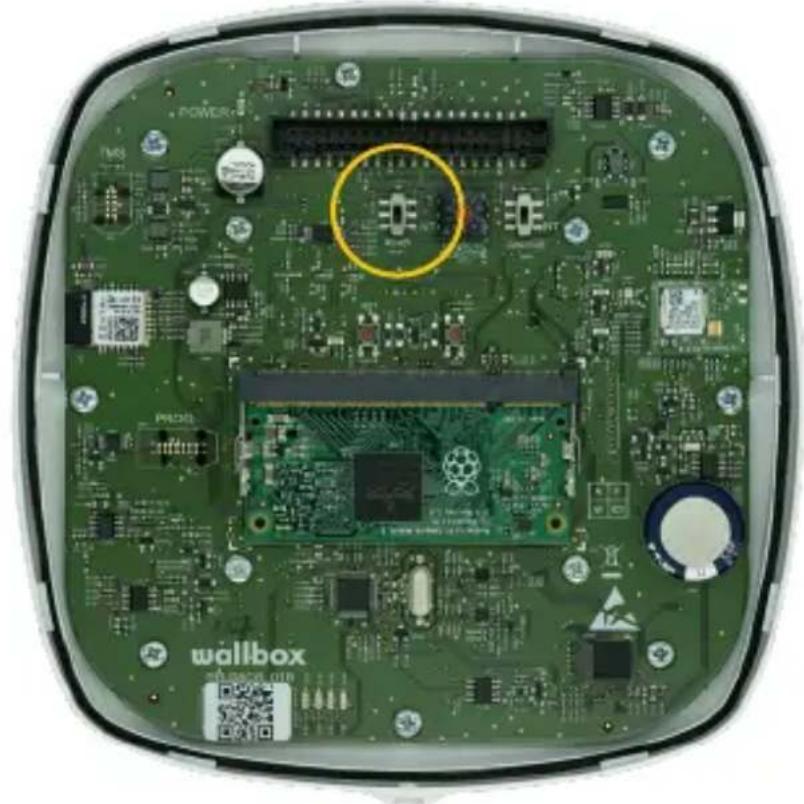

Denken Sie daran, den RS485-Schalter in der Abdeckung Ihres Pulsar Plus auf „T“ zu stellen.

Fig. A3.1 Einstellung des RS485-Schalters auf „T“

DE

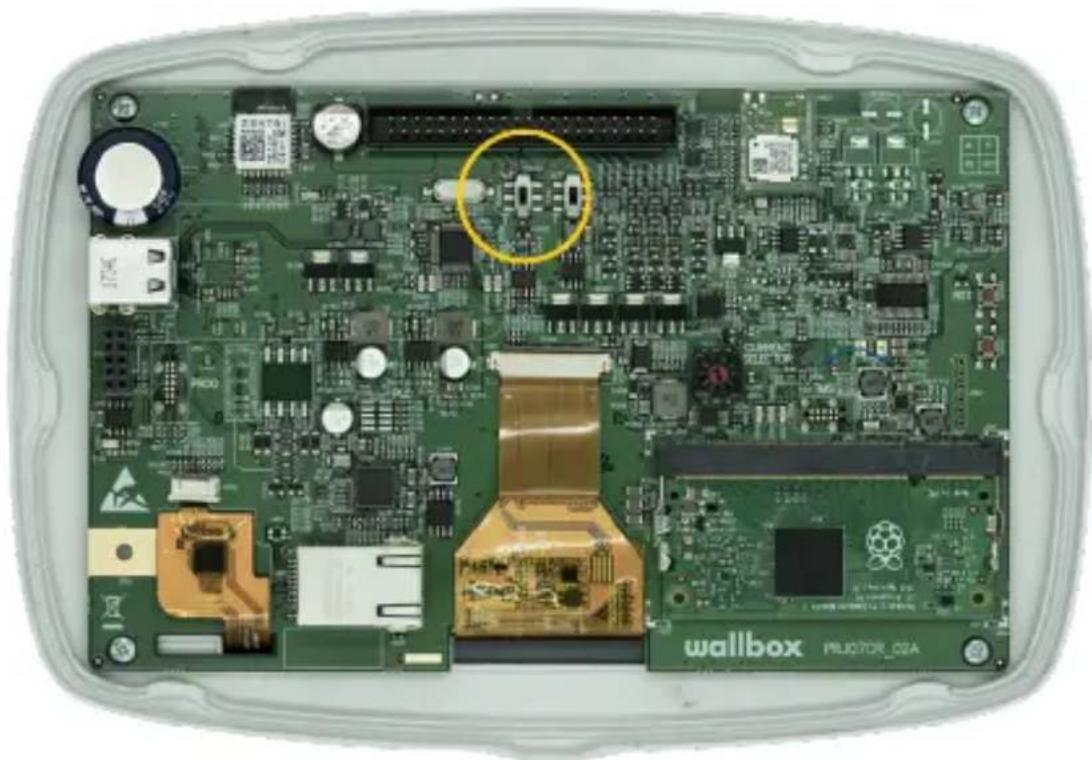

Denken Sie daran, den RS485-Schalter in der Abdeckung Ihres Commander 2 auf „T“ zu stellen.

Fig. A3.2 Einstellung des RS485-Schalters auf „T“

wallbox
