Tipo de produto	Carregador de parede para veículo elétrico
Marca	Wallbox
Modelo	Power Boost
Funcionalidade principal	Regulação dinâmica da potência de carga de acordo com o consumo doméstico
Medidor elétrico compatível	Medidor Wallbox (Carlo Gavazzi EM340/EM112, Temco SPM1-100-AC)
Instalação elétrica	Monofásica ou trifásica conforme o medidor
Corrente máxima por fase	Superior a 6 A, definido pelo disjuntor principal
Proteção	Disjuntor MCB, RCD
Comunicação	RS485 entre o carregador e o medidor
Cabo de comunicação recomendado	STP categoria 5E, 2 pares, máx. 500 m
Ferramentas necessárias para a instalação	Chave de fenda Torx T9 (Commander/Pulsar Plus) ou T20 (Copper), alicate para cabos, ferramenta de decapagem
Compatibilidade dos carregadores	Wallbox Commander, Copper, Pulsar Plus
Software	Atualização via aplicativo Wallbox
Configuração	Via aplicativo Wallbox (local ou remotamente)
Indicadores de estado	Ícones na tela (para Commander/Copper): detecção, limitação, fila de espera, erro
Potência de carga	Ajustável, limitada dinamicamente pelo Power Boost
Segurança	Instalação por pessoal qualificado apenas; desligar a energia antes da instalação
Manutenção	Limpar o exterior com um pano seco; nenhuma peça reparável pelo usuário
Garantia	Consulte os termos de garantia da Wallbox
Certificações	Em conformidade com as normas elétricas vigentes

Perguntas frequentes - Power Boost Wallbox

O que é a função Power Boost?

A função Power Boost permite regular dinamicamente a potência de carga do seu veículo elétrico de acordo com o consumo dos outros aparelhos da casa, para evitar exceder a potência contratada.

Quais medidores são compatíveis com Power Boost?

Os medidores fornecidos pela Wallbox (Carlo Gavazzi EM340/EM112 e Temco SPM1-100-AC) são compatíveis. Os medidores padrão não são.

Onde deve ser instalado o medidor elétrico?

O medidor Wallbox deve ser instalado após o medidor de serviços públicos e antes da distribuição de energia na casa, conforme indicado no esquema de instalação.

Como configurar o Power Boost?

Conecte-se ao aplicativo Wallbox, aproxime o carregador, sincronize, depois vá nas configurações e ative o Power Boost. Insira a corrente máxima por fase (a do seu disjuntor principal).

O que fazer se o ícone de erro de comunicação aparecer?

Verifique a fiação entre o carregador e o medidor (RS485). Certifique-se de que as conexões estão corretas e que o cabo não excede 500 m. Se o erro persistir, contate um instalador.

Posso usar o Power Boost sem medidor?

Não, a função Power Boost requer um medidor elétrico compatível para medir o consumo doméstico. Sem medidor, a regulação dinâmica não é possível.

Qual é o comprimento máximo do cabo de comunicação?

O comprimento máximo do cabo STP entre o carregador e o medidor é de 500 metros.

Como atualizar o software do carregador?

Conecte o carregador ao aplicativo Wallbox, vá nas configurações e verifique a versão. Baixe a atualização se disponível pelo aplicativo.

O Power Boost funciona com todos os modelos Wallbox?

O Power Boost é compatível com os modelos Commander, Copper e Pulsar Plus (exceto Copper SB e Pulsar Plus para exibição dos ícones).

Qual é o significado dos ícones de estado na tela?

Medidor detectado não configurado: ícone específico; Power Boost ativo sem limitação: outro ícone; limitação em andamento: ícone de limitação; fila de espera (corrente < 6 A): ícone de espera; erro de comunicação: ícone de erro.

MANUAL DE UTILIZADOR Power Boost Wallbox

132-157 Manual do utilizador e instalação

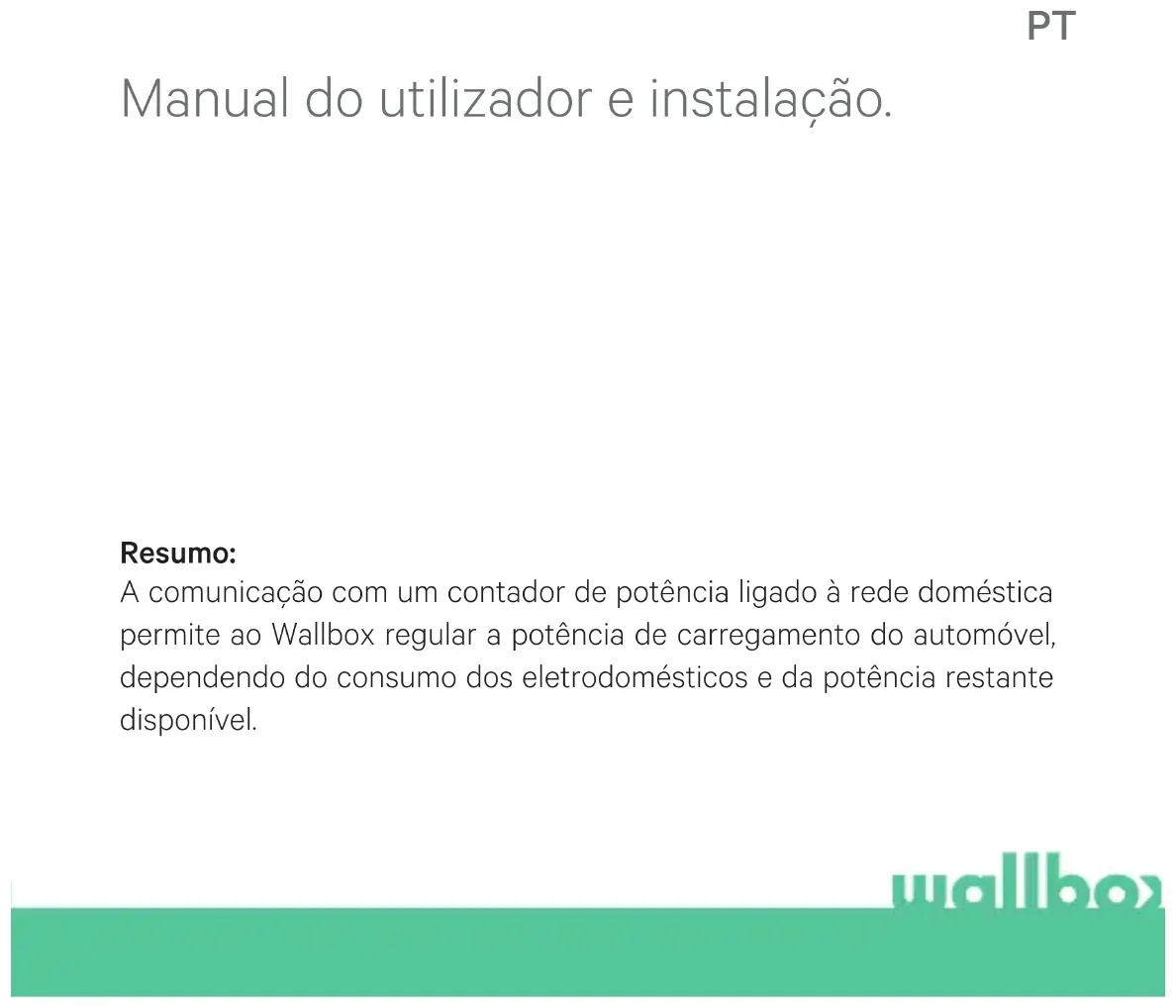

Manual do utilizador e instalação.

Resumo:

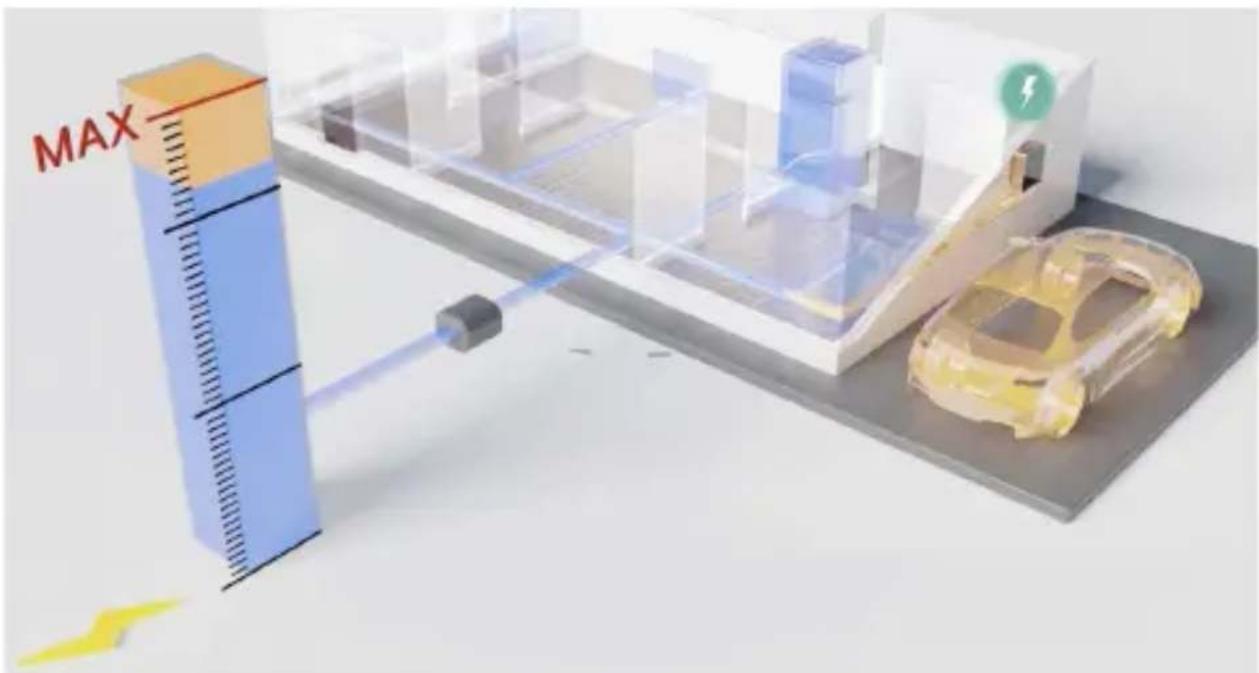

A comunicação com um contador de potência ligado à rede doméstica permite ao Wallbox regular a potência de carregamento do automóvel, dependendo do consumo dos eletrodomésticos e da potência restante disponível.

wallbox

1. Notas importantes

O carregador deve ser instalado de acordo com o respetivo manual de instalação, fornecido com o carregador.

Apenas os contadores de potência fornecidos pela Wallbox são compatíveis com esta funcionalidade.

Apenas técnicos qualificados estão autorizados a realizar a instalação conforme descrita neste documento.

Antes da instalação do Power Boost, o Wallbox deve ser desligado e a respetiva tampa deve ser removida. Em seguida, o Wallbox deve ser devidamente fechado, conforme indicado no manual de instalação.

2. Material e ferramentas necessários

Fornecidos pela Wallbox:

• Carregador Commander, Copper ou Pulsar Plus Wallbox
- Contador de potência

Ferramentas e materiais adicionais necessários:

Cabo entre o Wallbox e o contador de potência (recomendamos dois pares de STP Classe 5E) O comprimento depende da configuração do cliente, embora possa ser instalado o máximo de 500 m)
• Chave de fendas Philips
- Torx T9 (Commander ou Pulsar Plus)
- Torx T20 (Copper)
• Alicates de cabo e ferramentas para desmontar

3. Localização do contador de potência

Como mostrado na fig. 1, o contador de potência deve estar localizado a seguir ao contador de serviços (indicado como "Contador Wallbox") e antes da divisão de energia para a casa.

Instale o contador de potência na rede elétrica de acordo com o manual de instalação.

Fig. 1: localização esquemática do contador Wallbox

4. Cabos do contador de potência

Depois de o contador de potência ter sido instalado na posição correta, de acordo com o manual de instalação, deve ser ligado ao Wallbox.

O anexo “A” descreve a configuração dos cabos para os contadores de potência atualmente suportados.

5. Versão de software

Verifique se o carregador está a funcionar com a versão mais recente do software. Pode verificar esta situação ligando-o à App Wallbox e analisando as definições da versão de software.

Para mais informações, consulte o manual do utilizador do Wallbox.

6. Definição de “Corrente máxima por fase”

Corrente máxima por fase: este valor é a corrente nominal do disjuntor principal (MCB) da instalação elétrica. Este valor determina a corrente máxima que a instalação pode suportar. Geralmente, este valor pode ser encontrado marcado no invólucro do MCB. Por exemplo, um MCB com uma corrente nominal de 20 A tem normalmente “C20” ou “20A” marcado no mesmo.

Aviso: contacte o instalador em caso de dúvida sobre a corrente nominal do MCB instalado na sua propriedade. Apenas valores de corrente máxima por fase superiores a 6 A são aceites para o desempenho adequado da funcionalidade Power Boost.

PT

7. Configuração

Pode configurar o Power Boost através da App Wallbox.

Inicie sessão na App Wallbox, aproxime o carregador, selecione o carregador e aguarde até ser concluída a sincronização. Em seguida, selecione a caixa "Power Boost" no menu de definições para configurar o parâmetro conforme descrito no Capítulo 6.

Se o carregador já estiver ligado à Internet, pode efetuar a configuração remotamente através da App.

Fig. 5: configuração através da App Wallbox

wallbox

8. Visualização do estado

Os ícones indicados a seguir são visualizados no ecrã dos carregadores* quando o contador de potência é detetado.

Contador de potência detetado, mas não configurado. Siga o capítulo 7 deste manual.

O Power Boost está configurado, mas não está a limitar a potência de carregamento.

O Power Boost está a limitar a corrente de carregamento. A corrente disponível para carregar o automóvel é inferior à potência máxima definida pelo utilizador.

Na fila para Power Boost. A potência disponível não é suficiente para carregar o veículo eléctrico (inferior a 6 A).

Erro na comunicação com o contador de potência.

*Não se aplica ao Copper SB nem ao Pulsar Plus.

PT

Anexo A.1

Carlo Gavazzi EM340/EM112

O contador de potência Carlo Gavazzi EM 340 é utilizado numa instalação trifásica e o modelo EM112 numa instalação unifásica.

wallbo

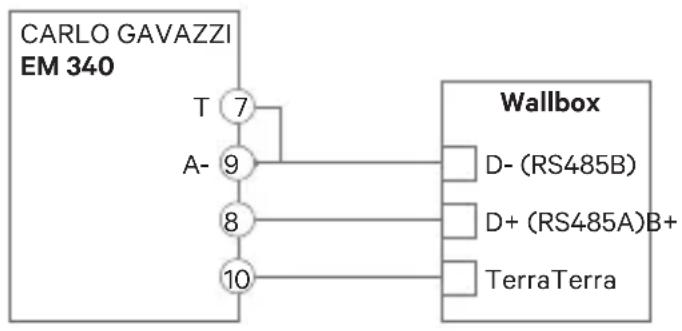

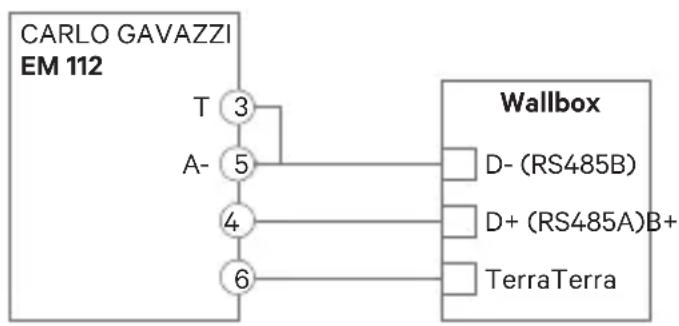

A fig. A1.1 mostra os cabos entre o contador de potência e o Wallbox. Tenha em atenção o curto-circuito necessário entre os pinos T e A- do contador de potência.

Fig. A1.1: Cabos nos contadores de potência especificados

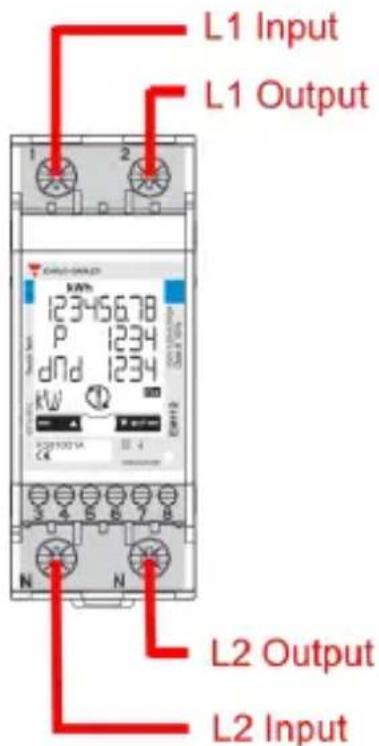

Caso o esquema elétrico não inclua uma ligação de linha neutra e/ou a tensão de fases seja inferior a 260 V, ligue o contador de potência Carlo Gavazzi EM112 como mostrado na Fig. A1.2:

Fig. A1.2 A instalação de cabo de alimentação num EM112 sem uma linha neutra e/ou tensão de fases inferior a 260 V.

PT

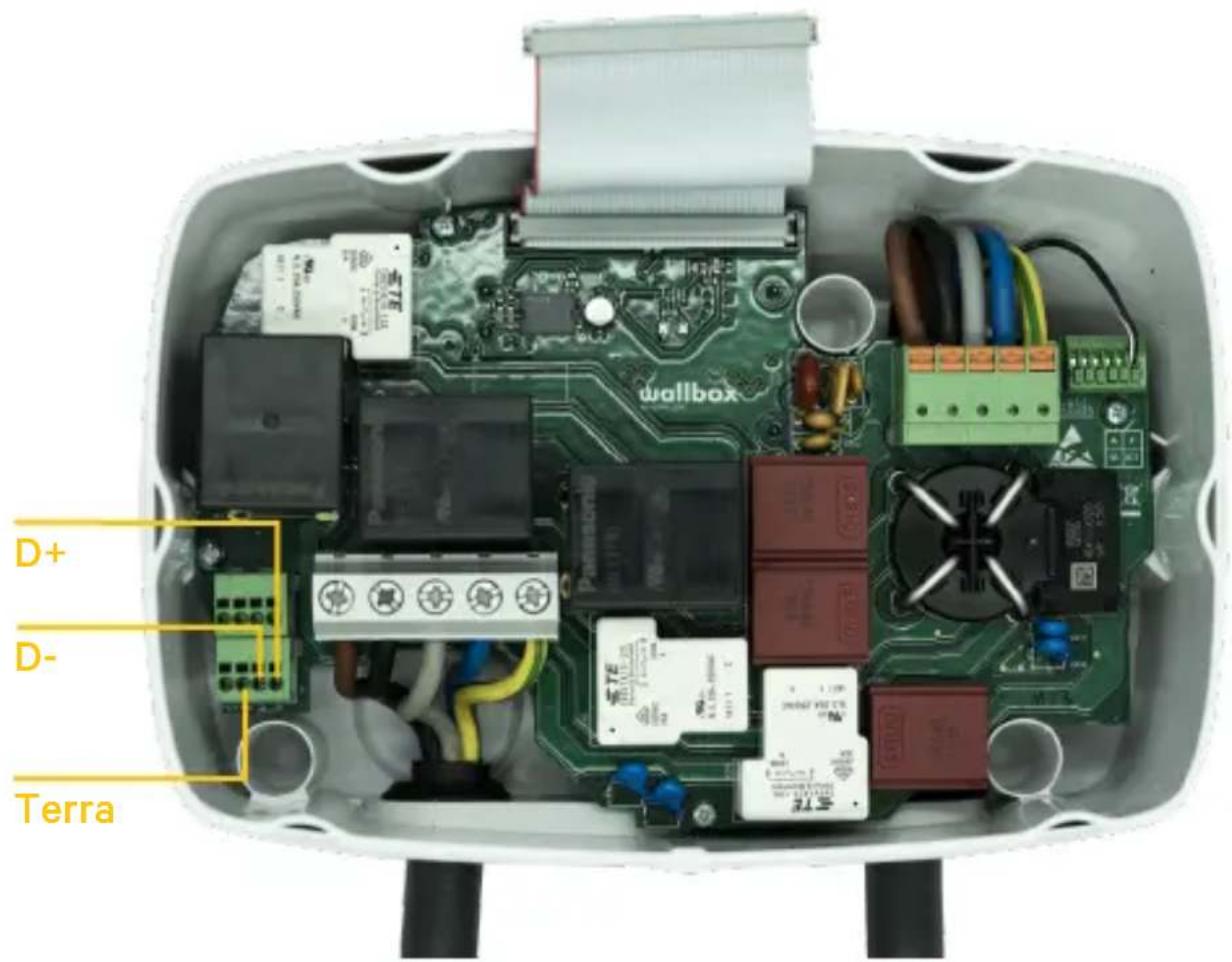

Nas páginas seguintes, as fig. A1.3, fig. A1.4, fig. A1.5 e fig. A1.6 mostram onde deve ligar os cabos no Wallbox.

Dependendo do modelo, o Wallbox pode indicar RS485A para D+ e RS485B para D-.

wallbox

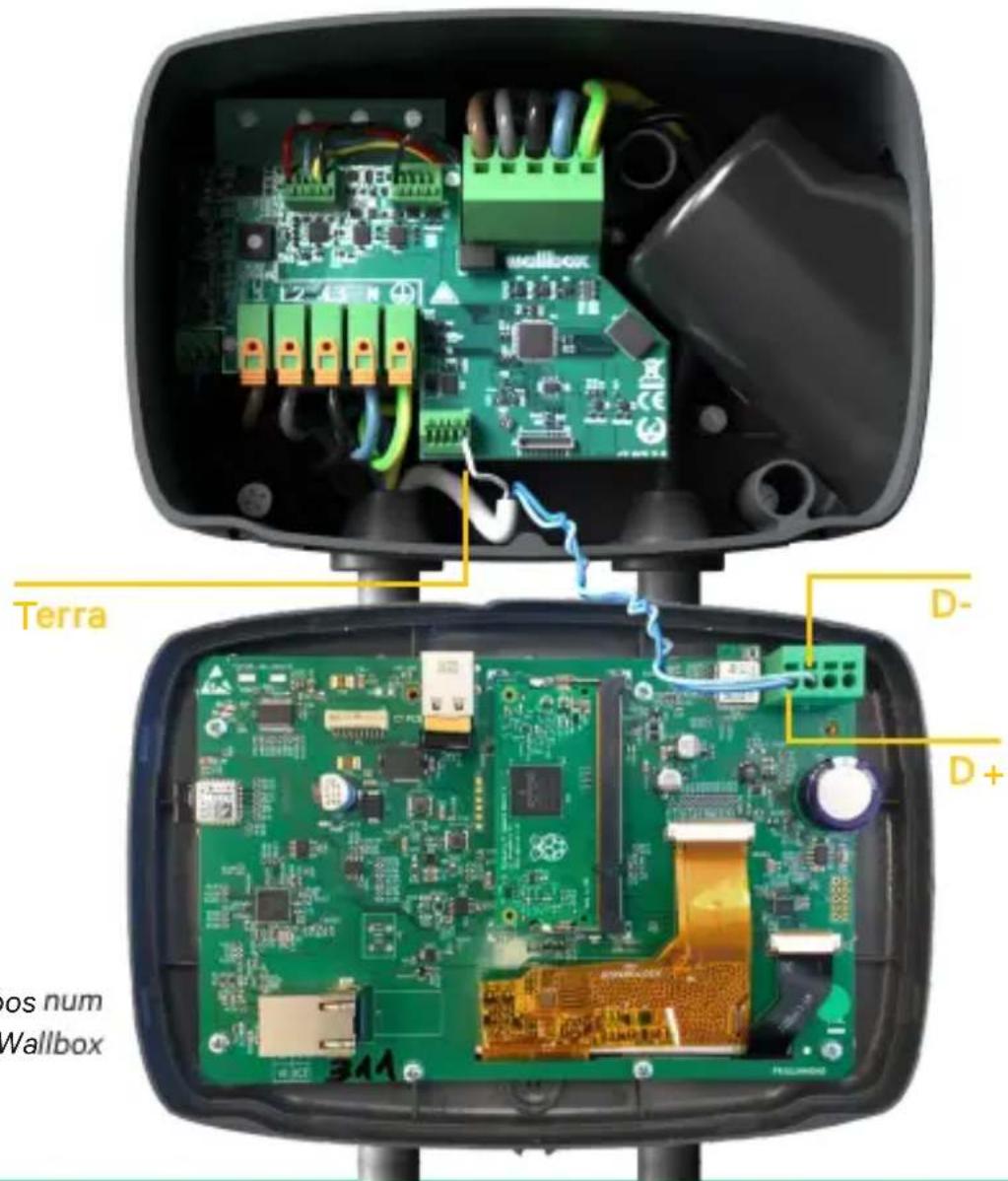

Fig. A1.3: cabos num Commander Wallbox

PT

Fig. A1.4: instalação de cabos num Copper Wallbox

wallbox

Fig. A1.5 Instalação de cabos num Pulsar Plus da Wallbox

PT

Fig. A1.6 Instalação de cabos num Commander 2 da Wallbox

wallbox

Anexo A.2 Temco SPM1-100-AC

O contador de potência Temco SPM1-100-AC é utilizado numa instalação unifásica com até 100 A.
O contador de potência Temco deve ser fixado no cabo de alimentação (localização esquemática mostrada na fig. 1) com a corrente a fluir no sentido indicado na fig. A2.1.

Apenas o cabo de fase deve ser puxado através da braçadeira. O cabo neutro não deve ser puxado.

PT

Fig. A2.1: diagrama de ligação do contador de potência

wallbox

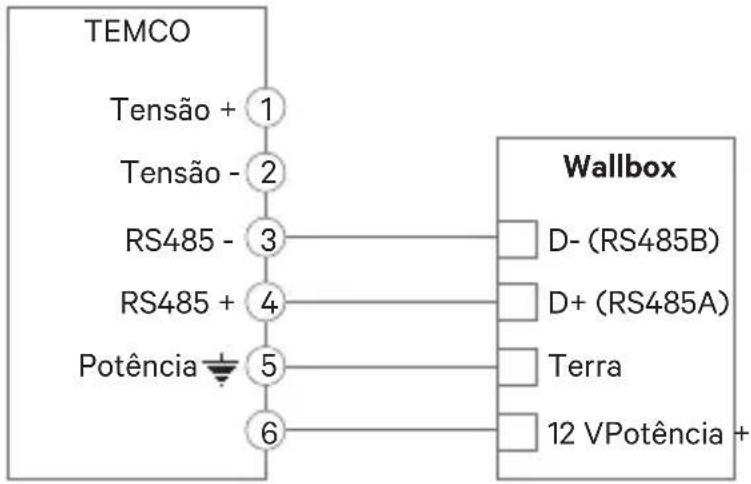

A fig. A2.2 mostra os cabos entre o contador de potência e o Wallbox. Os números referem-se à fig. A2.1. Antes de ligar o sistema, é importante que verifique outra vez se a ligação "Terra" e "12 V" foi realizada corretamente.

Fig. A2.2: cabos no contador de potência Temco

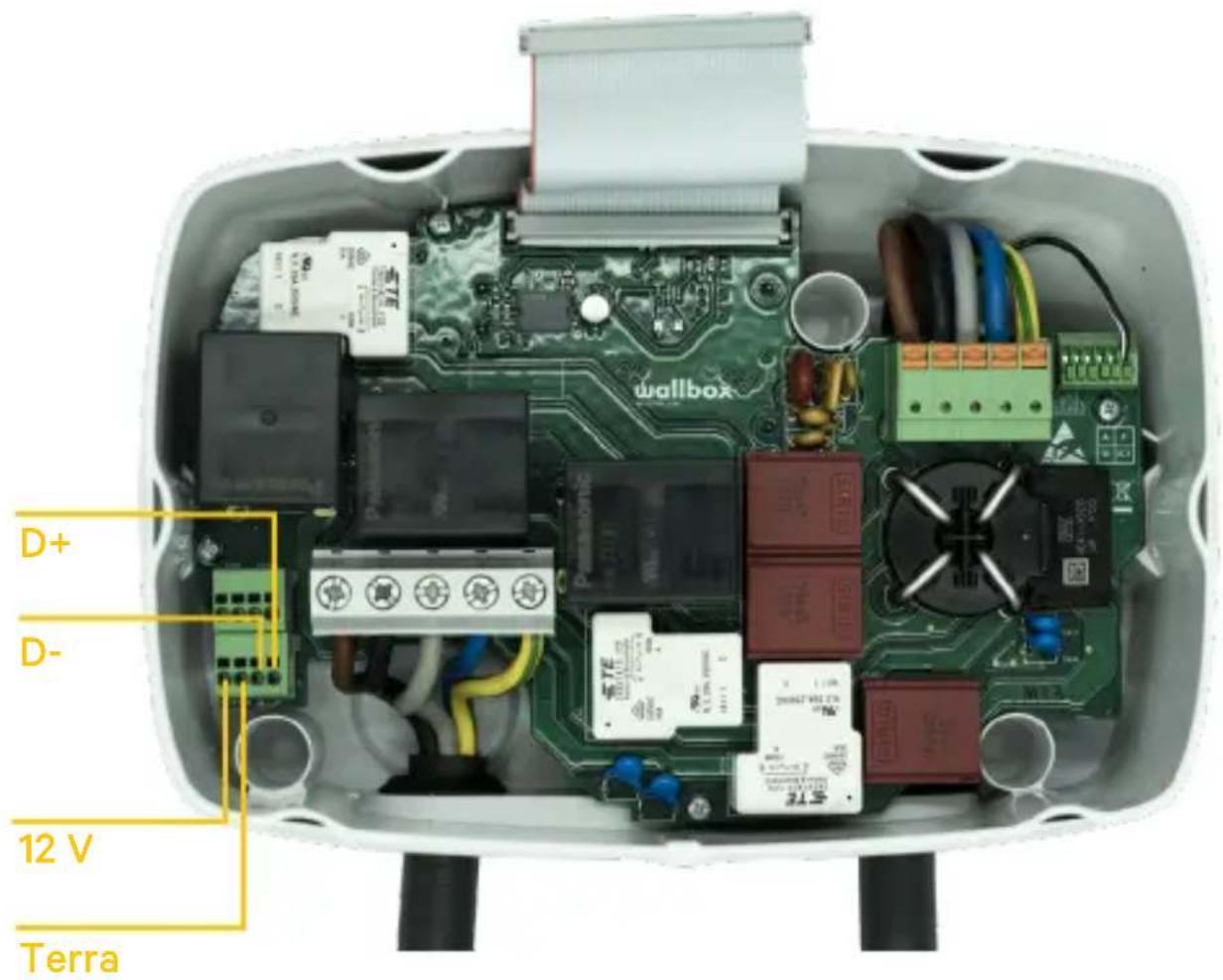

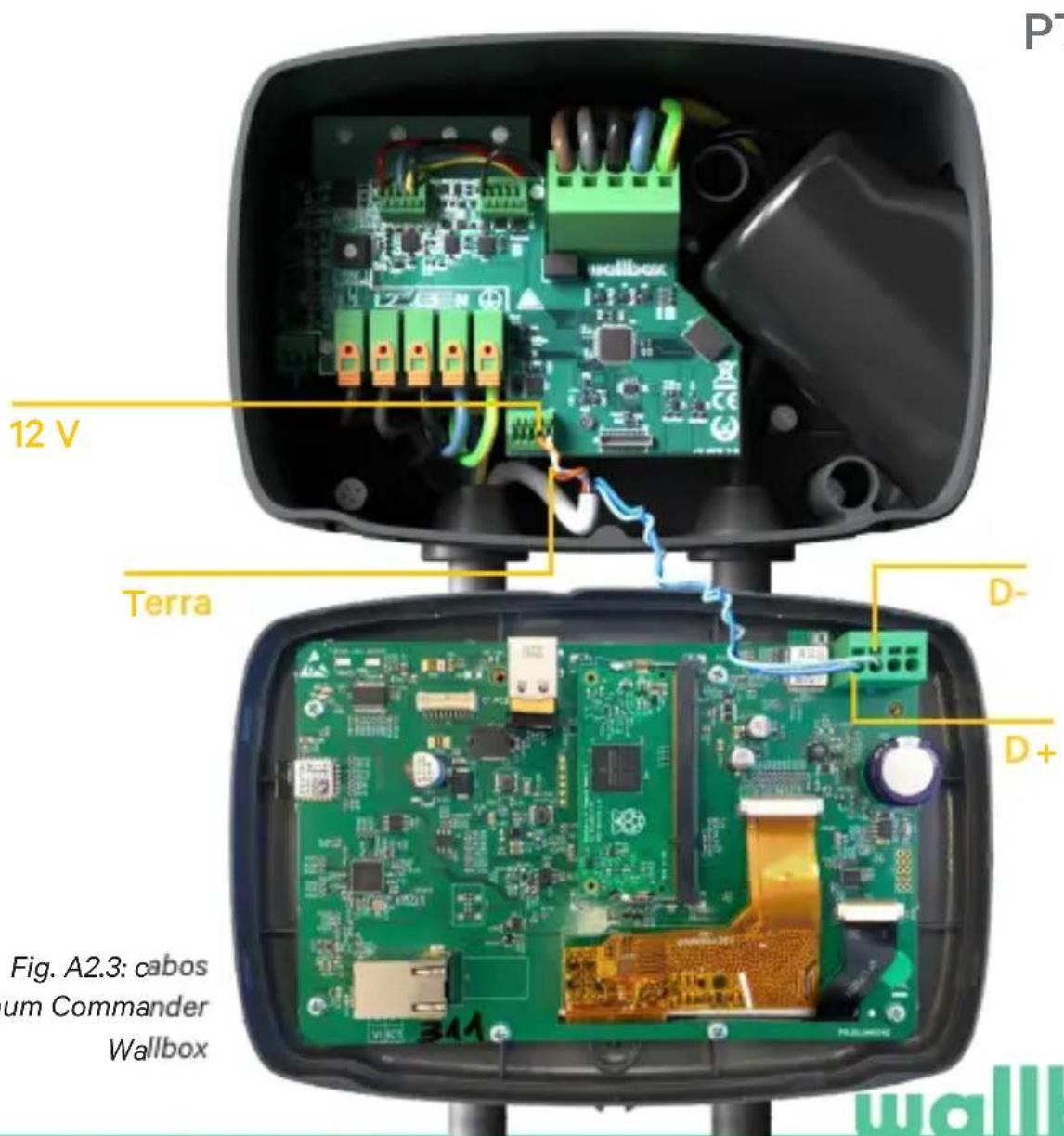

Nas páginas seguintes, as fig. A2.3, fig. A2.4, fig. A2.5 e fig. A2.6 mostram onde deve ligar os cabos no Wallbox.

wallbox

Fig. A2.4: instalação de cabos num Copper Wallbox

Fig. A2.5 Instalação de cabos num Pulsar Plus da Wallbox

PT

wallbox

Fig. A2.6 Instalação de cabos num Commander 2 da Wallbox

Anexo A.3

PT

wallbox

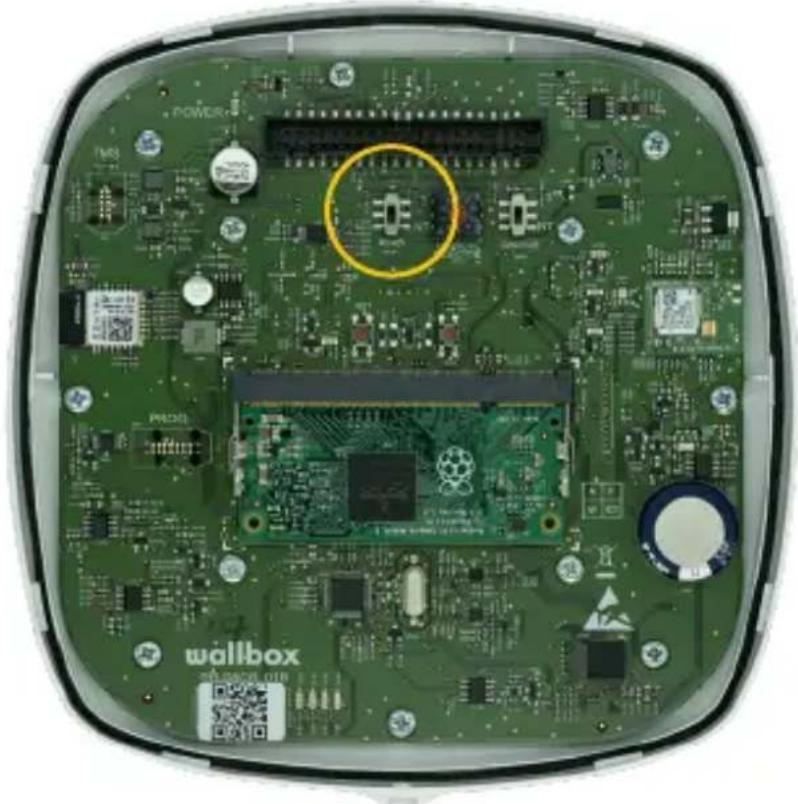

Na tampa do Pulsar Plus, configure o botão RS485 para "T".

Fig. A3.1 Configurar o botão RS485 para "T"

Na tampa do Commander 2, configure o botão RS485 para "T".

PT

Fig. A3.2 Configurar o botão RS485 para "T"
