Producttype	Muurlader voor elektrisch voertuig
Merk	Wallbox
Model	Power Boost
Hoofdfunctie	Dynamische regeling van het laadvermogen op basis van het huishoudelijk verbruik
Compatibele elektriciteitsmeter	Wallbox Meter (Carlo Gavazzi EM340/EM112, Temco SPM1-100-AC)
Elektrische installatie	Enkelfasig of driefasig afhankelijk van de meter
Maximale stroom per fase	Hoger dan 6 A, bepaald door de hoofdautomaat
Beveiliging	Installatieautomaat (MCB), aardlekschakelaar (RCD)
Communicatie	RS485 tussen de lader en de meter
Aanbevolen communicatiekabel	STP categorie 5E, 2 paren, max 500 m
Benodigd gereedschap voor installatie	Torx T9 schroevendraaier (Commander/Pulsar Plus) of T20 (Copper), kabeltang, kabelstriptang
Compatibiliteit van laders	Wallbox Commander, Copper, Pulsar Plus
Software	Update via de Wallbox-app
Configuratie	Via de Wallbox-app (lokaal of op afstand)
Statusindicatoren	Pictogrammen op het scherm (voor Commander/Copper): detectie, beperking, wachtrij, fout
Laadvermogen	Instelbaar, dynamisch beperkt door Power Boost
Veiligheid	Installatie uitsluitend door gekwalificeerd personeel; spanningsloos maken vóór installatie
Onderhoud	Reinig de buitenkant met een droge doek; geen door de gebruiker te repareren onderdelen
Garantie	Raadpleeg de garantievoorwaarden van Wallbox
Certificeringen	Conform de geldende elektrische normen

Veelgestelde vragen - Power Boost Wallbox

Wat is de Power Boost-functie?

De Power Boost-functie regelt dynamisch het laadvermogen van uw elektrische voertuig op basis van het verbruik van andere apparaten in huis, om te voorkomen dat het gecontracteerde vermogen wordt overschreden.

Welke meters zijn compatibel met Power Boost?

De door Wallbox geleverde meters (Carlo Gavazzi EM340/EM112 en Temco SPM1-100-AC) zijn compatibel. Standaard meters zijn dat niet.

Waar moet de elektriciteitsmeter worden geïnstalleerd?

De Wallbox-meter moet worden geïnstalleerd na de nutsbedrijvenmeter en vóór de energiedistributie in huis, zoals aangegeven in het installatieschema.

Hoe configureer ik Power Boost?

Log in op de Wallbox-app, benader de lader, synchroniseer, ga dan naar instellingen en activeer Power Boost. Voer de maximale stroom per fase in (die van uw hoofdschakelaar).

Wat moet ik doen als het communicatiefoutpictogram verschijnt?

Controleer de bekabeling tussen de lader en de meter (RS485). Zorg ervoor dat de aansluitingen correct zijn en dat de kabel niet langer is dan 500 m. Als de fout aanhoudt, neem dan contact op met een installateur.

Kan ik Power Boost zonder meter gebruiken?

Nee, de Power Boost-functie vereist een compatibele elektriciteitsmeter om het huishoudelijke verbruik te meten. Zonder meter is dynamische regeling niet mogelijk.

Wat is de maximale lengte van de communicatiekabel?

De maximale lengte van de STP-kabel tussen de lader en de meter is 500 meter.

Hoe werk ik de software van de lader bij?

Verbind de lader met de Wallbox-app, ga naar instellingen en controleer de versie. Download de update indien beschikbaar via de app.

Werkt Power Boost met alle Wallbox-modellen?

Power Boost is compatibel met de modellen Commander, Copper en Pulsar Plus (behalve Copper SB en Pulsar Plus voor de weergave van pictogrammen).

Wat betekenen de statuspictogrammen op het scherm?

Meter gedetecteerd maar niet geconfigureerd: specifiek pictogram; Power Boost actief zonder beperking: ander pictogram; beperking actief: beperkingspictogram; wachtrij (stroom < 6 A): wachtpictogram; communicatiefout: foutpictogram.

GEBRUIKSAANWIJZING Power Boost Wallbox

210-235 Installatie en gebruikershandleiding

EN

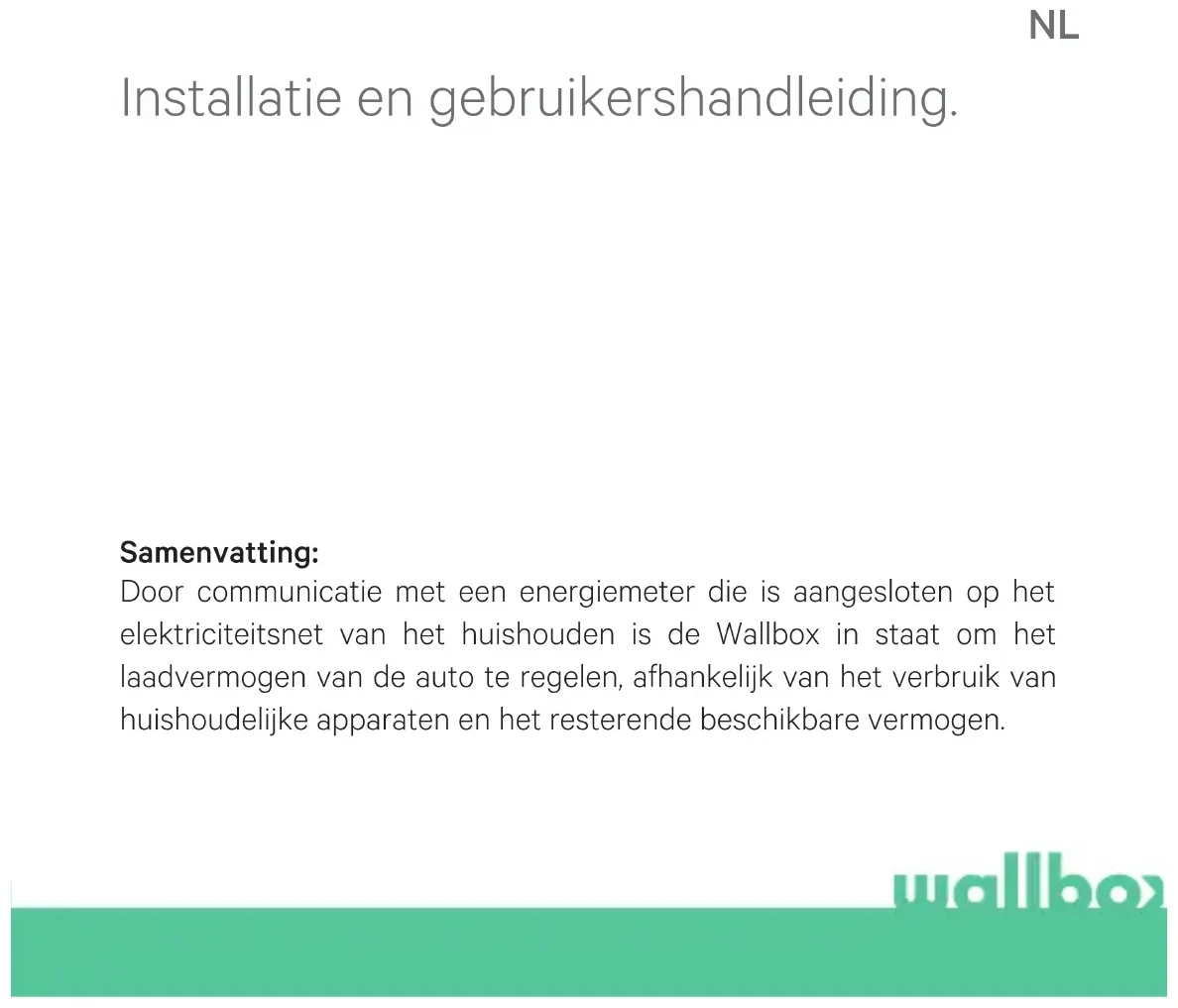

Installatie en gebruikershandleiding.

Samenvatting:

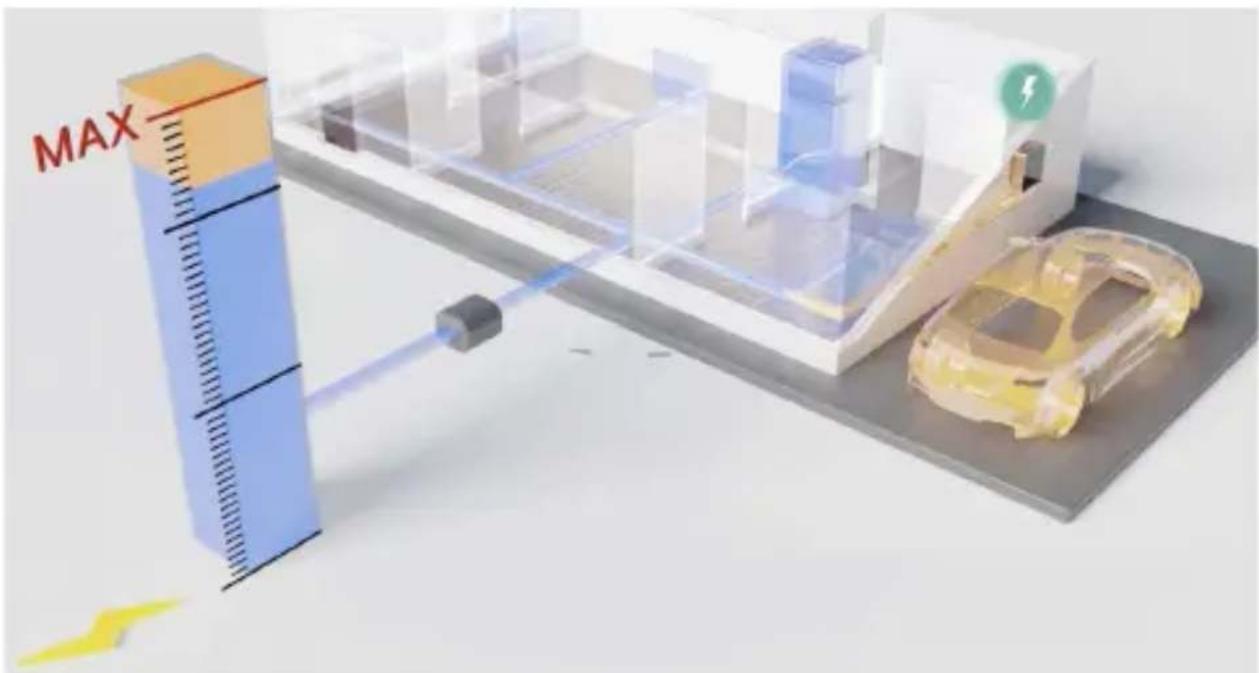

Door communicatie met een energiemeter die is aangesloten op het elektriciteitsnet van het huishouden is de Wallbox in staat om het laadvermogen van de auto te regelen, afhankelijk van het verbruik van huishoudelijke apparaten en het resterende beschikbare vermogen.

wallbo

1. Belangrijke opmerkingen

De lader dient te worden geïnstalleerd volgens de installatiehandleiding die bij de lader wordt geleverd.

Alleen energiemeters die door Wallbox worden geleverd, zijn compatibel met deze functie.

Alleen gekwalificeerde technici mogen de installatie zoals beschreven in dit document uitvoeren.

Voordat Power Boost wordt geïnstalleerd, moet de Wallbox worden uitgeschakeld en het deksel worden verwijderd. Sluit de Wallbox daarna goed volgens de beschrijving in de installatiehandleiding.

2. Benodigde materialen en gereedschappen

Geleverd door Wallbox:

• Commander, Copper of Pulsar Plus Wallbox-oplader
- Energiemeter

Aanvullende benodigdheden:

• Kabel tussen Wallbox en energiemeter (wij raden 2 paar STP klasse 5E aan. De lengte is afhankelijk van de opstelling van de klant. Er kan maximaal 500 m geïnstalleerd worden).
  Philips
  • Torx T9 (Commander of Pulsar Plus)
• Torx T20 (Copper)
  • Kabeltang en stripgereedschap

3. Locatie van de energiemeter

Zoals afgebeeld in Fig. 1 dient de energiemeter (gelabeld "Wallboxmeter") zich te bevinden tussen de meter van het elektriciteitsbedrijf en vóór de groepenkast voor de woning.

Installeer de energiemeter op het elektriciteitsnet volgens de installatiehandleiding.


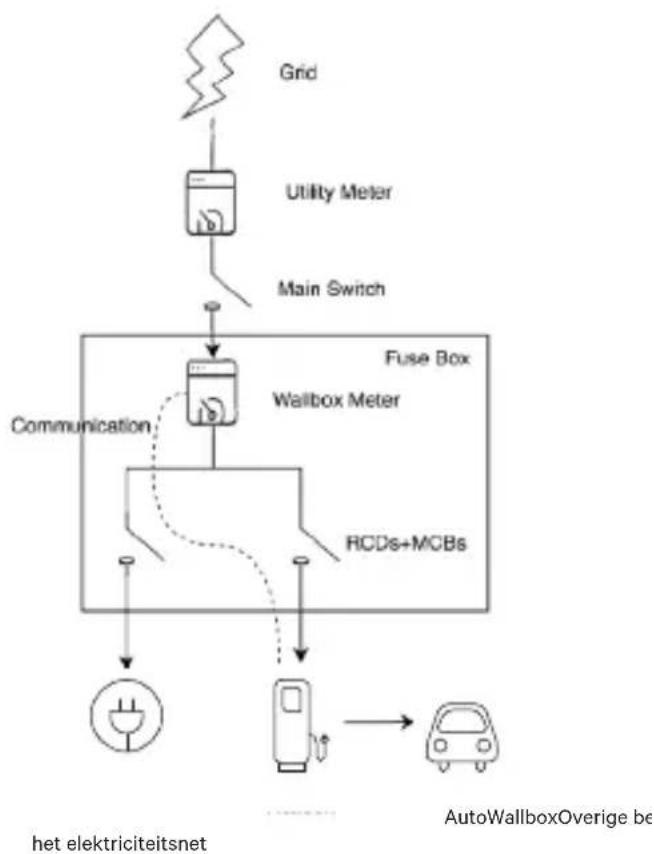

Fig. 1: Schematische locatie van de Wallbox-meter

4. Bekabeling van de energiemeter

Nadat de energiemeter volgens de installatiehandleiding op de juiste plaats is geïnstalleerd, moet deze worden aangesloten op de Wallbox.

Bijlage “A” beschrijft het aansluitschema voor de momenteel ondersteunde energiemeters.

5. Softwareversie

Controleer of je oplader met de laatste software werkt. Je kunt dit controleren door de oplader te verbinden met de Wallbox-app en de softwareversie te bekijken in de instellingen.

Bekijk de Wallbox-gebruikershandleiding voor meer informatie.

6. Definitie van "Max. stroomsterkte per fase"

Max. stroomsterkte per fase: dit is de nominale stroomsterkte van de hoofdschakelaar(MCB)vanuwelektrischeinstallatie.Dezewaardebepaalt de maximale stroomsterkte die uw installatie aankan. Deze waarde is doorgaans te vinden op de hoofdschakelaar (MCB). Een maximale stroomsterkte van 20 A wordt meestal gemarkeerd met de tekst "C20" of "20A".

Waarschuwing: neem in geval van twijfel contact op met uw installateur over de nominale stroomsterkte in uw woning. Alleen waarden van een maximale stroomsterkte per fase groter dan 6 A worden geaccepteerd voor een correcte uitvoering van de Power Boost-functionaliteit.

NL

7. Configuratie

Je kunt Power Boost configureren via de Wallbox-app.

Log in op de Wallbox-app, ga bij de oplader staan, selecteer de oplader in de app en wacht tot de synchronisatie is voltooid. Selecteer vervolgens het vakje "Power Boost" in het instellingenmenu voor het configureren van de optie zoals beschreven in hoofdstuk 6.

Als je oplader al een internetverbinding heeft, kun je de configuratie via de app op afstand uitvoeren.

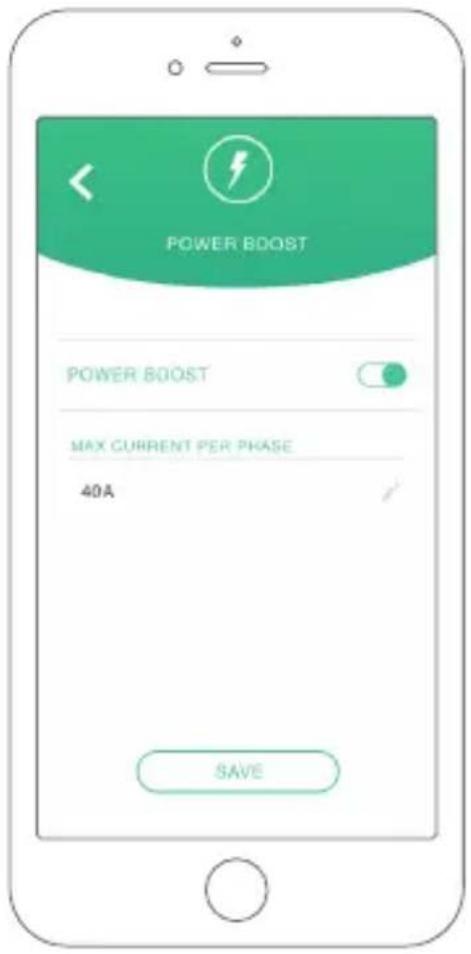

Fig. 5: Configuratie via de Wallbox-app

wallbox

8. Statusweergave

De volgende pictogrammen worden weergegeven op het scherm van de oplader*, zodra de energiemeter is gedetecteerd.

Energiemeter gedetecteerd maar niet geconfigureerd. Volg hoofdstuk 7 van deze handleiding.

Power Boost is geconfigureerd, maar beperkt het oplaadvermogen niet.

Power Boost beperkt de oplaadsterkte. De stroom die beschikbaar is voor het opladen van de auto is lager dan het maximale vermogen dat door de gebruiker is ingesteld.

In wachtrij geplaatst door Power Boost. Het beschikbare vermogen is niet genoeg om het elektrische voertui g op te laden (lager dan 6 A).

Fout in de communicatie met de energiemeter.

*Niet van toepassing op Copper SB en Pulsar Plus.

NL

Bijlage A.1

Carlo Gavazzi EM340 /EM112

Energiemeter Carlo Gavazzi EM340 wordt gebruikt voor een 3-fase-installatie. Model EM112 wordt gebruikt voor een 1-fase-installatie.

wallbox

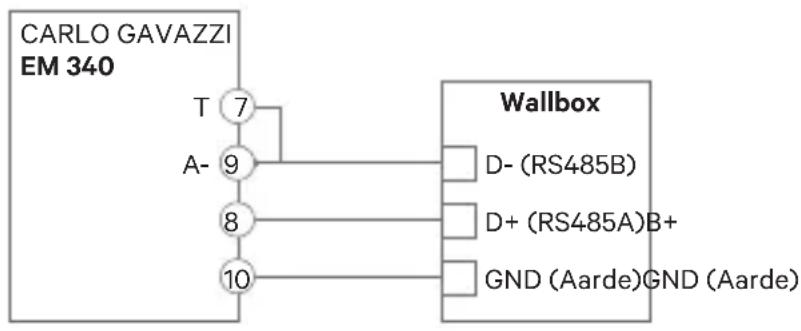

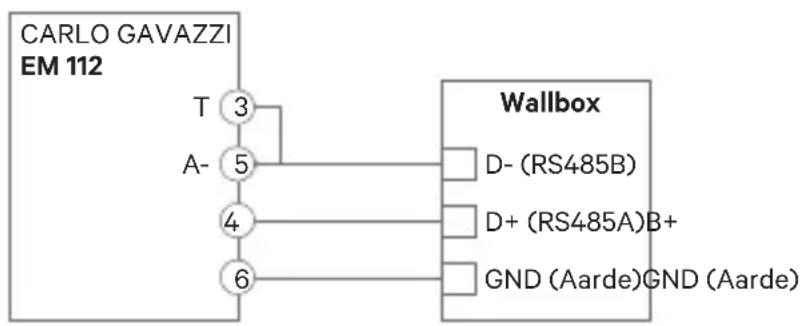

Fig. A1.1 toont de bekabeling tussen de energiemeter en de Wallbox. Let op de benodigde kortsluiting tussen de pennetjes T en A- van de energiemeter.

Fig. A1.1: Bekabeling in gespecificeerde energiemeters

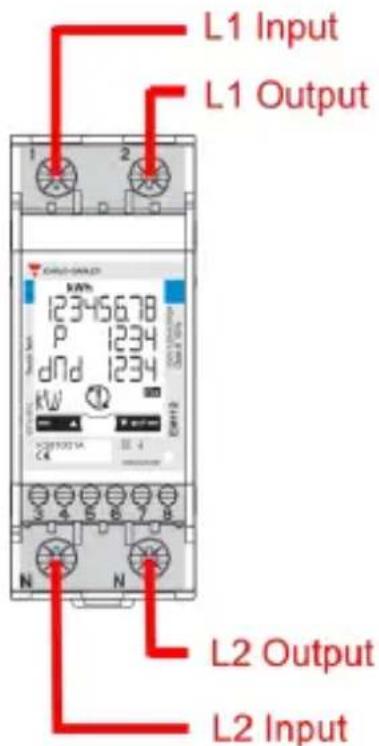

Sluit, indien het voedingsschema geen neutrale lijnverbinding heeft en/of de lijn-naar-lijnspanning lager is dan 260V, de Carlo Gavazzi EM112-energiemeter aan zoals getoond in Fig. A1.2:

Fig. A1.2 Installatie van elektriciteitsleidingen op een EM112 zonder neutrale lijnverbinding en/of lijn-naar-lijnspanning van minder dan 260V.

NL

Op de volgende pagina's kun je in Fig. A1.3, Fig. A1.4, Fig. A1.5 en Fig. A1.6 zien waar de bekabeling op de Wallbox aangesloten moet worden. Afhankelijk van het model kan de Wallbox van een label RS485A voor D+ en een label RS485B voor D- voorzien zijn.

wallbox

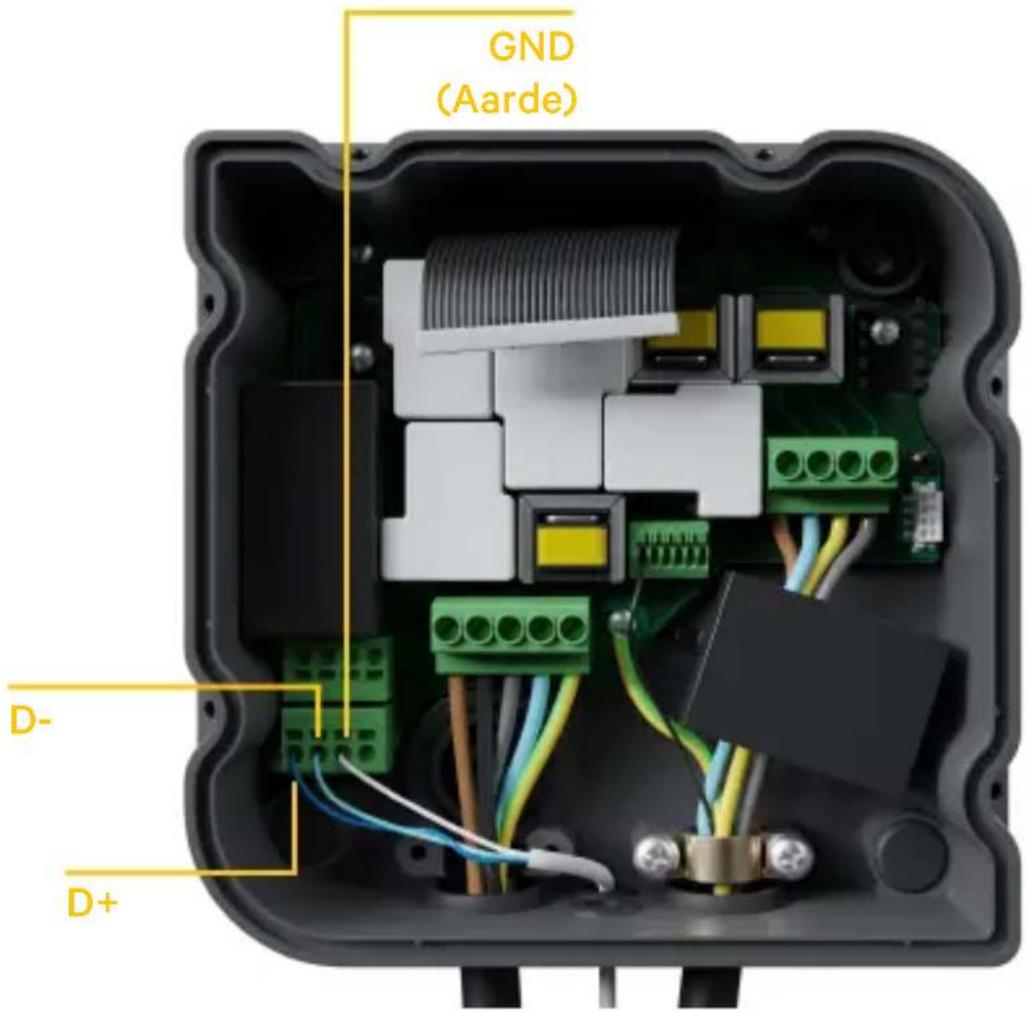

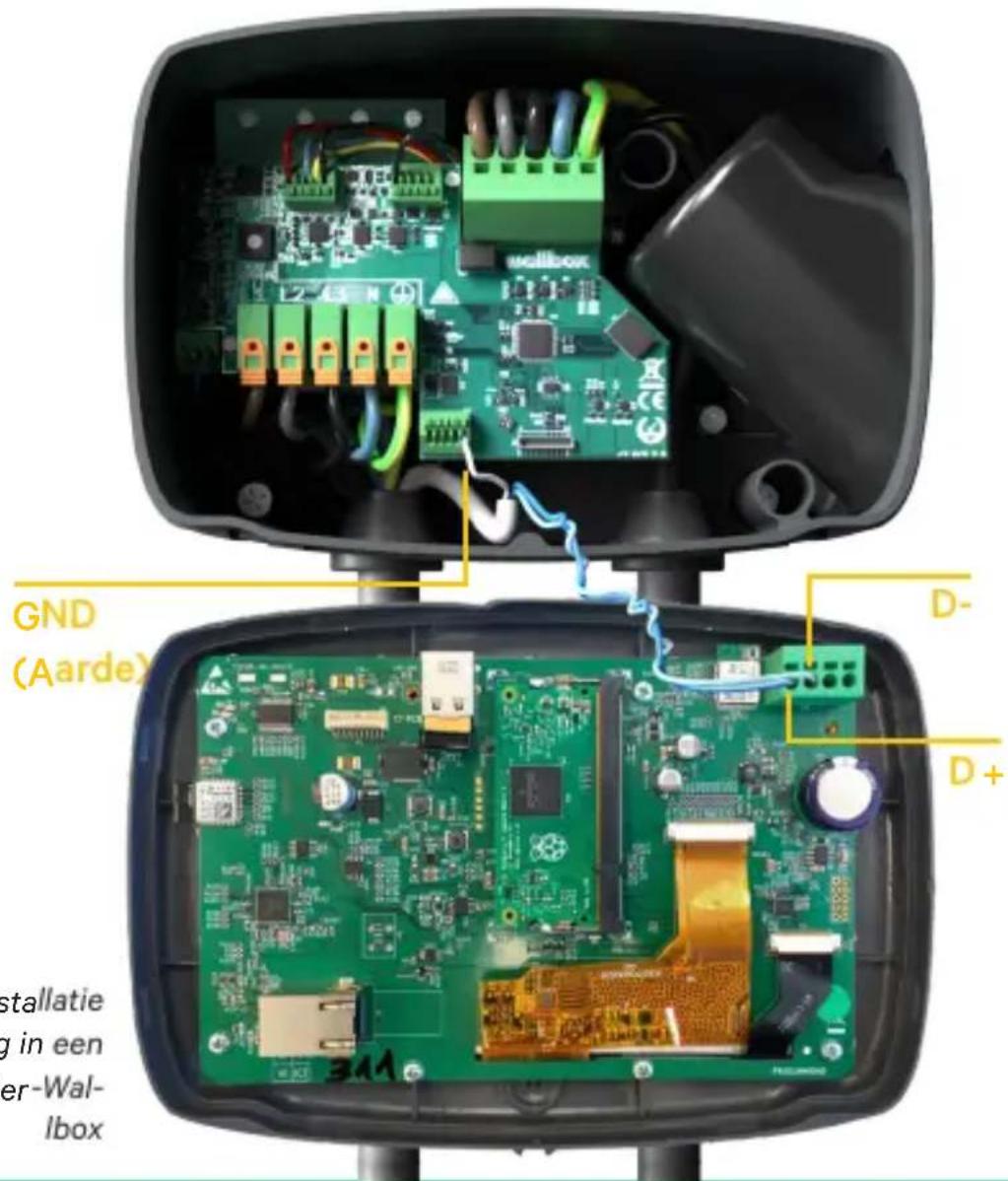

Fig. A1.3: Installatie bekabeling in een Commander-Wallbox

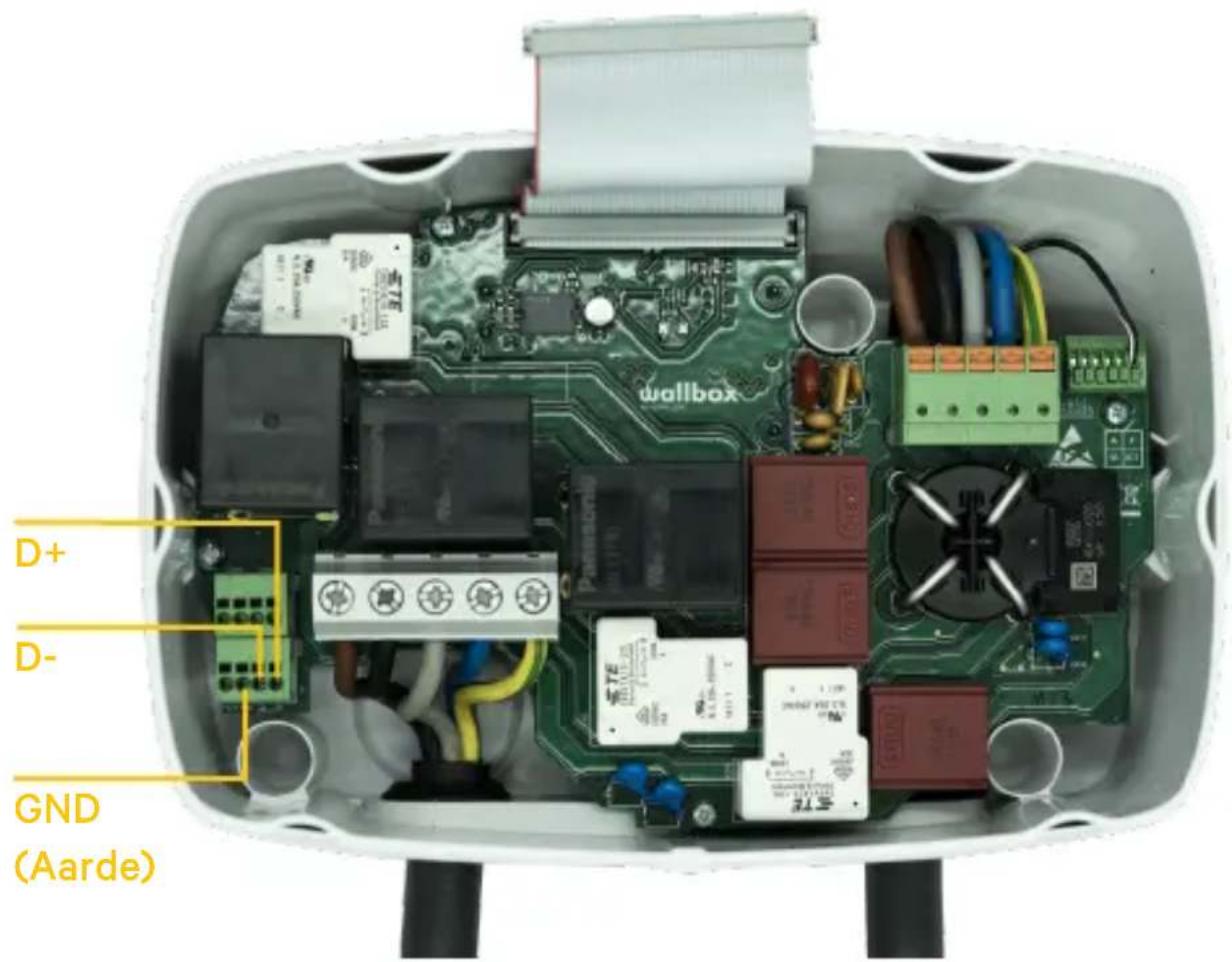

Fig. A1.4: Installatie bekabeling in een Copper-Wallbox

EN

wallbox

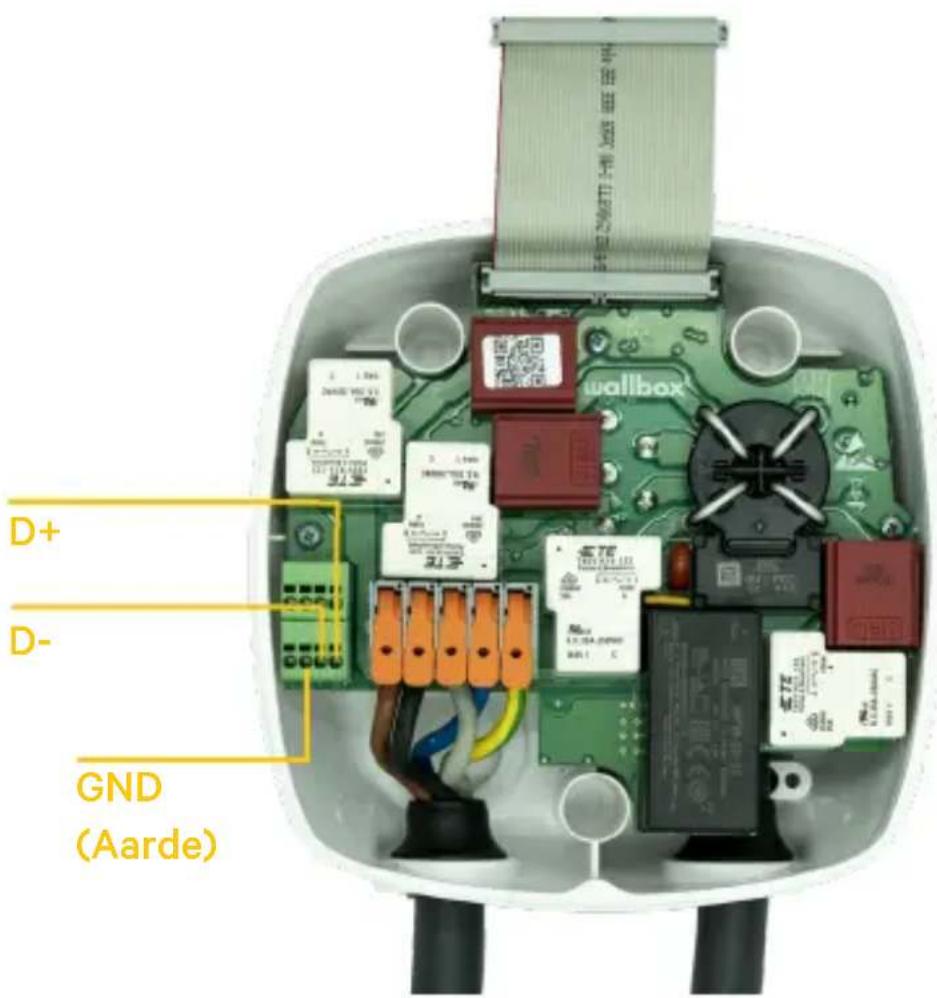

Fig. A1.5 Installatie bekabeling in een Pulsar Plus-Wallbox

NL

Fig. A1.6 Installatie bekabeling in een Commander 2-Wallbox

wallbox

Bijlage A.2

Temco SPM1-100-AC

Energiemeter Temco SPM1-100-AC wordt gebruikt voor een 1-fase installatie met maximaal 100 A.

De Temco energiemeter moet worden vastgeklemd aan de voedingskabel (schematische locatie afgebeeld in Fig. 1). Zie voor stroomrichting Fig. A2.1.

Alleen de fasekabel mag door de klem getrokken worden. De neutrale kabel kan mag er niet doorheen getrokken worden.

NL

Stroomrichting

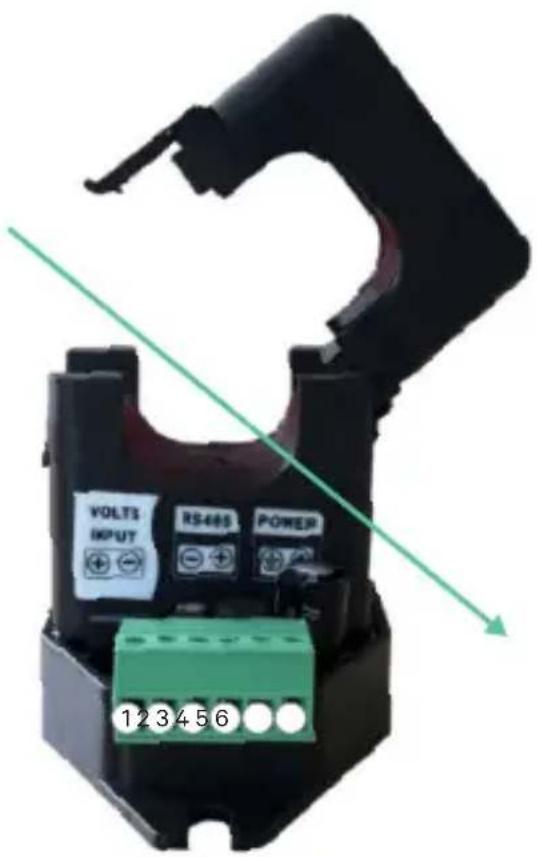

Fig. A2.1: Aansluitschema energiemeter

wallbox

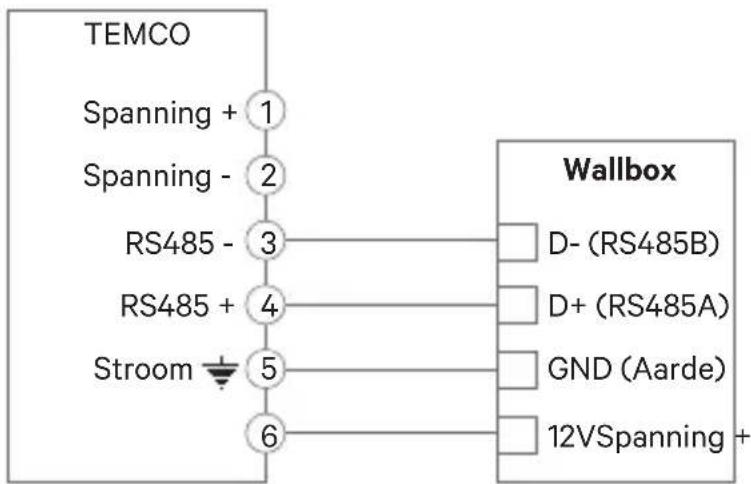

Fig. A2.2 toont de bekabeling tussen de energiemeter en de Wallbox. De nummers verwijzen naar Fig. A2.1. Let op: controleer voordat je het systeem inschakelt of de verbinding met "GND" (Aarde) en "12 V" correct is aangesloten.

Fig. A2.2: Installatie bekabeling in Temco energiemeter

Op de volgende pagina's kun je in Fig. A2.3, Fig. A2.4, Fig. A2.5 en Fig. A2.6 zien waar de bekabeling op de Wallbox moet worden aangesloten.

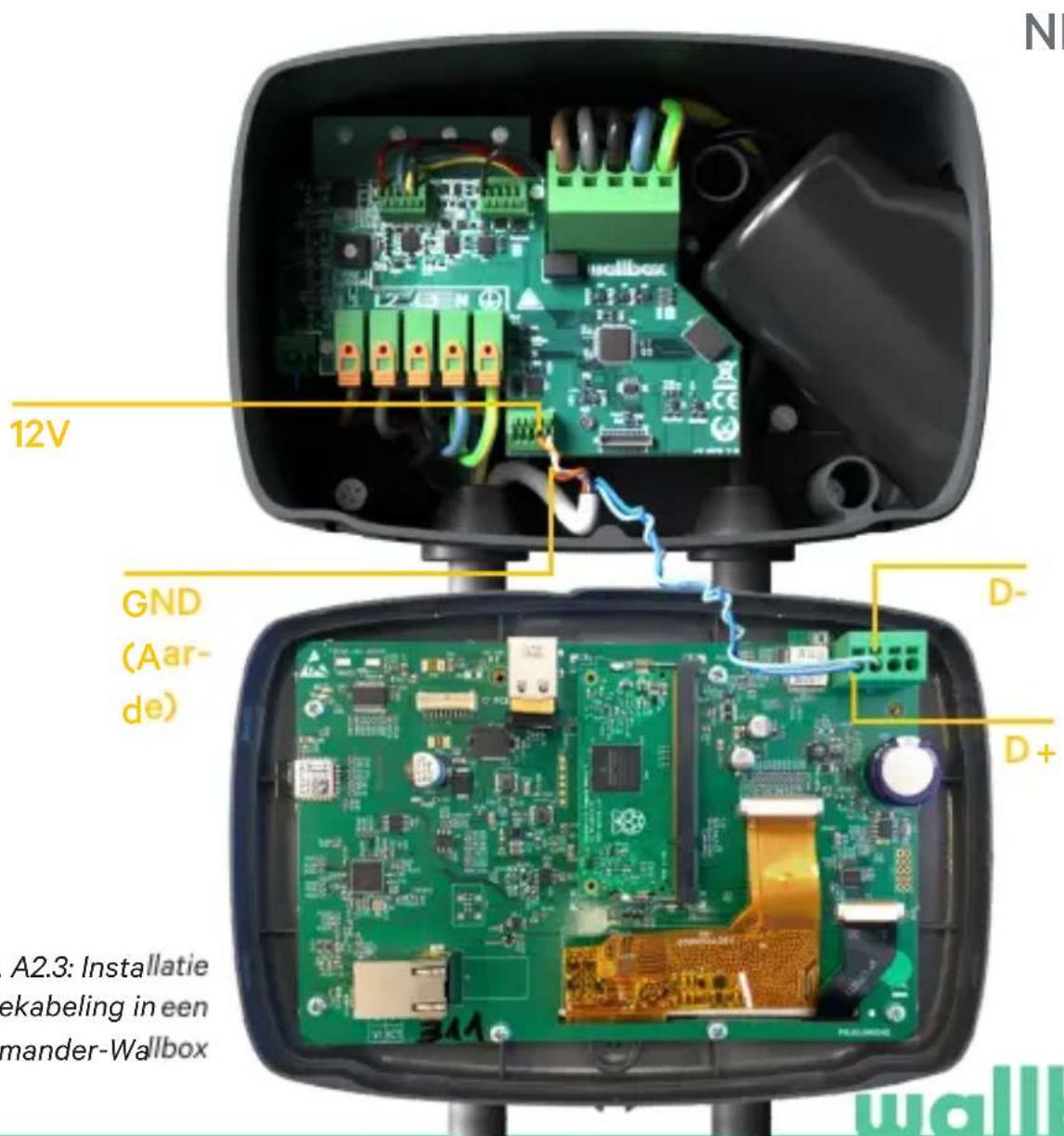

Fig. A2.3: Installatie bekabeling in een Commander-Wallbox

wallbox

Fig. A2.4: Installatie bekabeling in een Copper-Wallbox

Fig. A2.5 Installatie bekabeling in een Pulsar Plus-Wallbox

NL

wallbox

D+

D-

12V

GND (Aarde)

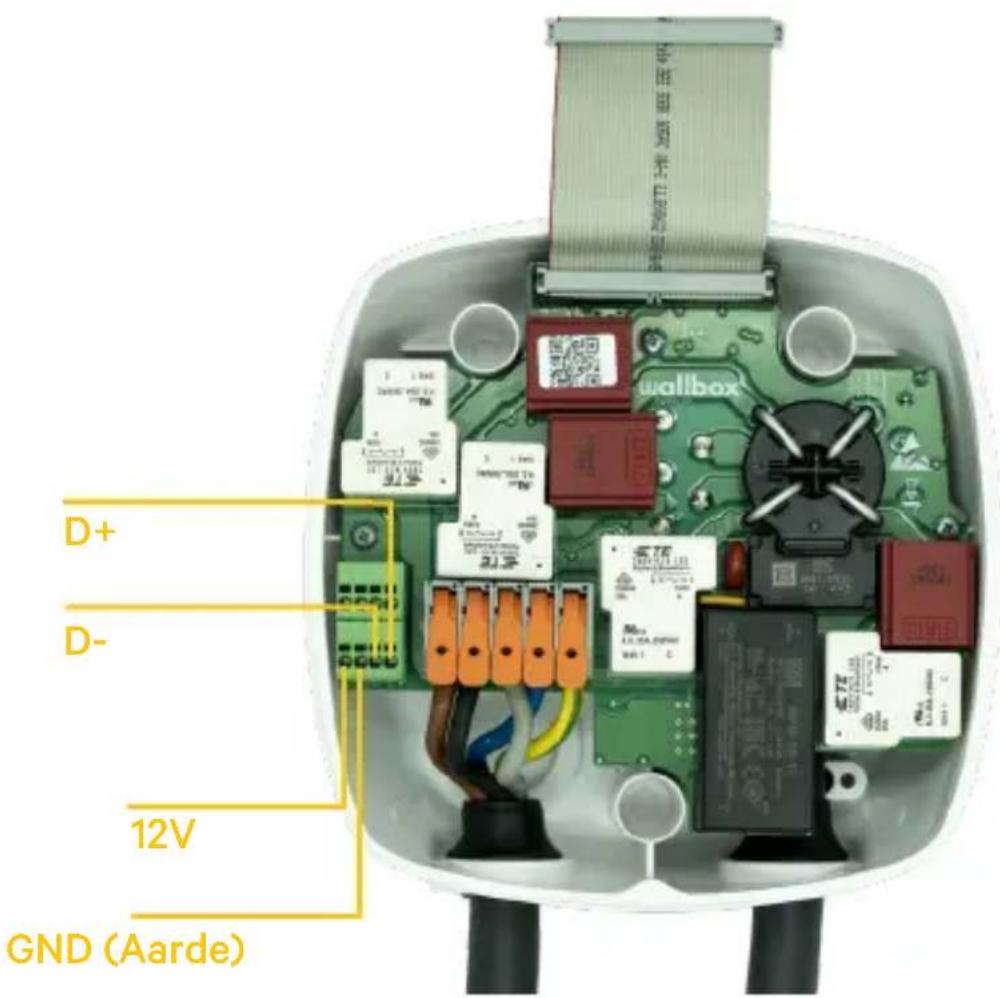

Fig. A2.6 Installatie bekabeling in een Commander 2-Wallbox

Bijlage A.3

NL

wallbox

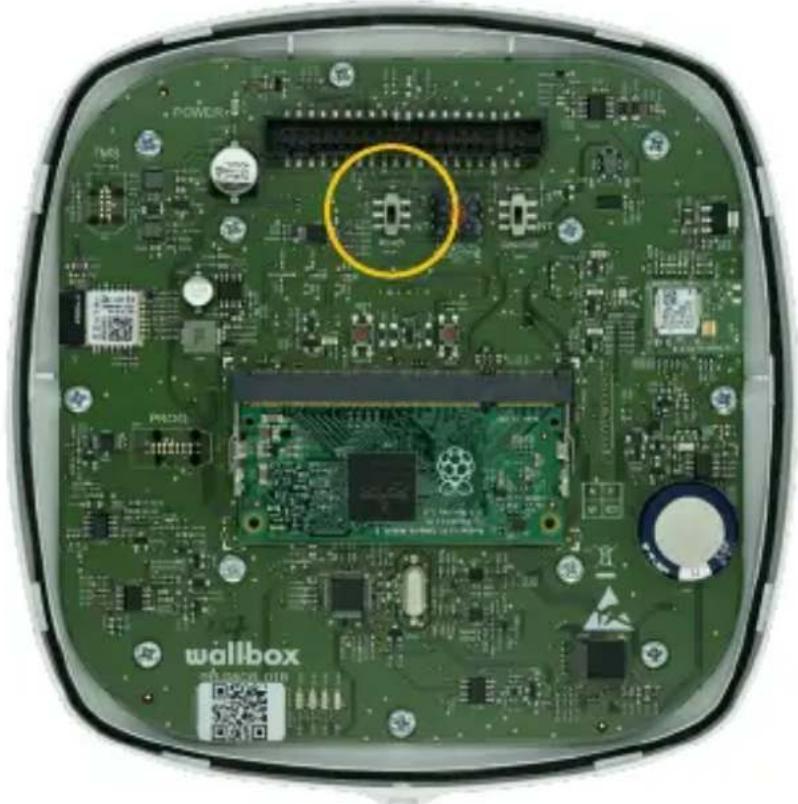

Zet in de behuizing van uw Pulsar Plus de RS485-schakelaar op "T"

Zet in de behuizing van uw Commander 2 de RS485-schakelaar op "T"
