BRUKSANVISNING Power Boost Wallbox

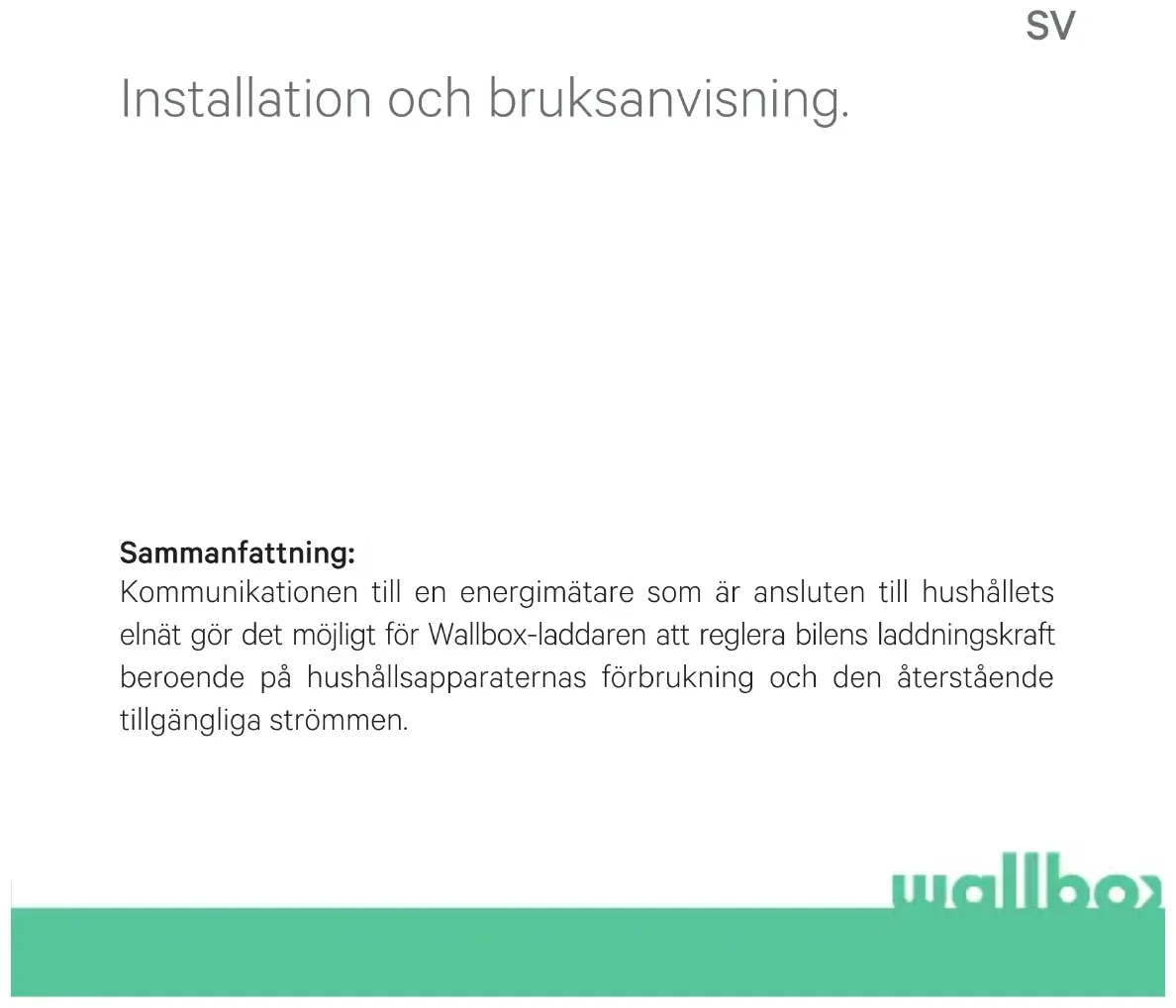

158-183 Installation och bruksanvisning

Installation och bruksanvisning.

Sammanfattning:

Kommunikationen till en energimätare som är ansluten till hushållets elnät gör det möjligt för Wallbox-laddaren att reglera bilens laddningskraft beroende på hushållsapparaternas förbrukning och den återstående tillgängliga strömmen.

1. Viktig information

Laddaren måste installeras enligt respektive installationshandbok som levereras med laddaren.

Endast energimätare som levereras av Wallbox är kompatibla med den här funktionen.

Endast kvalificerade personer får utföra installationen enligt beskrivningen i detta dokument.

Innan du installerar Power Boost måste Wallbox-laddaren stängas av och dess käpa tas av. Därefter måste din Wallbox vara ordentligt stängd enligt beskrivningen i installationsguiden.

2. Nödvändiga material och verktyg

Levereras av Wallbox:

• Commander, Copper eller Pulsar Plus Wallbox-laddare
- Energimätare

Dessutom krävs följande:

Kabel mellan Wallbox och energimätare (Vi rekommenderar en STP klass 5E, 2 par. Längden beror på kundens installation där en total maxlängd på 500 m kan installeras).
Philips
• Torx T9 (Commander eller Pulsar Plus)
- Torx T20 (Copper)
• Kabeltång och skalverktyg

3. Energimätarens placering

Som visas i fig. 1 måste energimätaren placeras efter bruksmätaren (märkt som "väggdosmätare") och innan strömdelningen för huset.

Installera energimätaren på elnätet enligt dess installationsguide.

Fig. 1: Schematisk placering av Wallbox-mätaren

4. Energimätarens kablage

Efter att energimätaren har installerats på rätt plats enligt dess installationsguide måste den anslutas till vägguttaget.

I bilaga “A” beskrivs kabelinstallationen till de energimätare som för närvarande stöds.

5. Programversion

Kontrollera att din laddare körs på den senaste programversionen. Du kan kontrollera detta genom att ansluta den från Wallbox-appen och granska programversionen i inställningarna.

Se Wallboxen-laddarens bruksanvisning för mer information

Max ström per fas: detta värde är märkströmmen för huvudströmbrytaren (MCB) i din elektriska installation. Detta värde bestämmer den maxström ditt system klarar av. Detta värde finns vanligtvis markerat på MCB-skåpet. Exempelvis kommer en MCB med märkström på 20 A vanligtvis att märkas med texten "C20" eller "20A".

Varning: kontakta din installatör vid tvivel om MCB-märkströmmen som finns installerad i din fastighet. Endast värden på max. ström per fas större än 6 A accepteras för korrekt prestanda av Power Boost-funktionen.

SV

7. Konfiguration

Du kan konfigurera Power Boost via Wallbox-appen.

Logga in på Wallbox-appen, närma dig laddaren, välj laddaren och vänta tills synkroniseringen är klar. Välj sedan rutan "Power Boost" i inställningsmenyn för att konfigurera parametern enligt beskrivningen i kapitel 6.

Om din laddare redan har anslutits till internet kan du utföra konfigurationen på distans via appen.

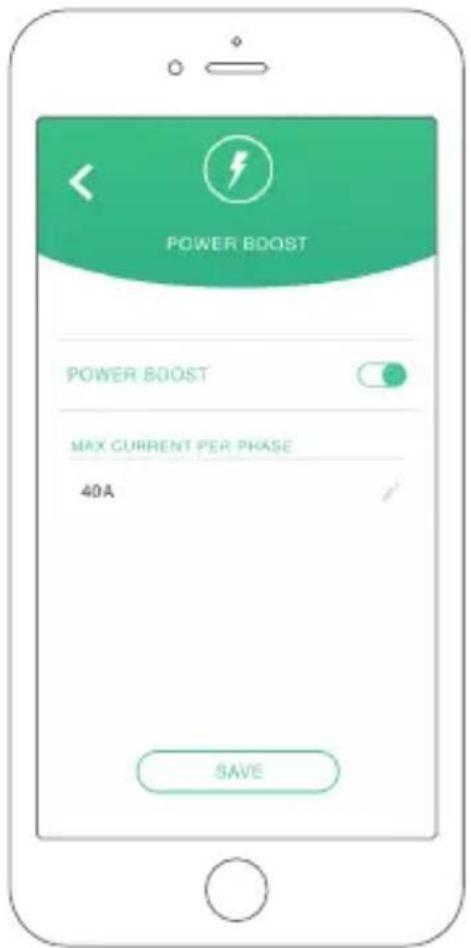

Fig. 5: Konfiguration via Wallbox-appen

POWER BOOST POWER BOOST MAX CURRENT PER PHASE 40A SAVE

wallbox

8. Statusvisualisering

Följande ikoner visas på laddarskärmen* när energimätaren har upptäckts.

Energimätare upptäckt men inte konfigurerad. Följ kapitel 7 i denna manual.

Power Boost är konfigurerad men begränsar inte laddningskraften.

Power Boost begränsar laddningsströmmen. Strömmen som är tillgänglig för laddning av bilen är lägre än den maximala effekt som ställts in av användaren.

I kö för Power Boost. Tillgänglig effekt räcker inte för laddning av EV (lägre än 6 A).

Fel i kommunikationen med energimätaren.

*Gäller inte Copper SB eller Pulsar Plus.

SV

Bilaga A.1

Carlo Gavazzi EM340/EM112

Energimätaren Carlo Gavazzi EM 340 används för trefasinstallationer och modellen EM 112 för enfasinstallationer.

wallbox

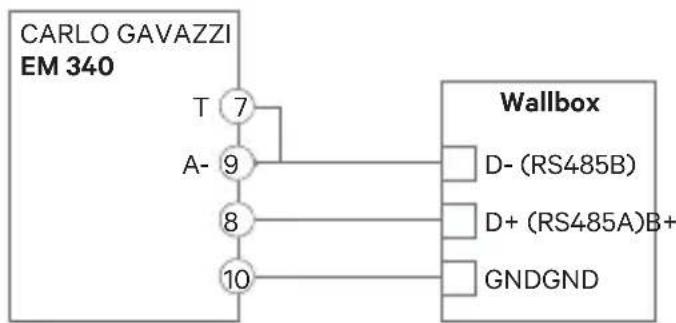

Fig. A1.1 visar kablaget mellan energimätaren och Wallboxladdaren. Var uppmärksam på erforderlig förkortning mellan energimätarens stift T och A-.

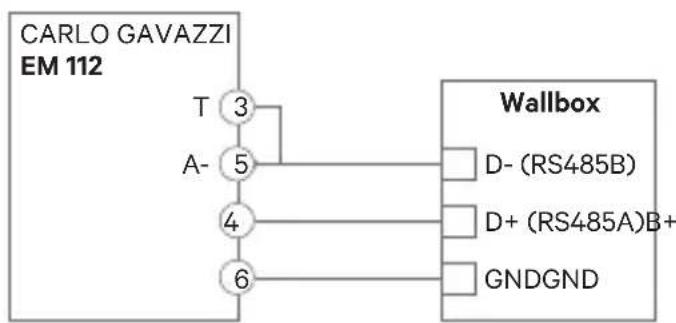

Fig. A1.1: Kablage i specificerade energimätare

bel-till-kabelspänningen är under 260V ska du ansluta Carlo Gavazzi e nergimätare EM 112 som visas i fig. A1.2:

L1 Input L1 Output 12345678 P 1234 d7d 1234 kW L2 Output L2 Input

Fig. A1.2 Installation av kablar på en EM112 utan neutral linjeanslutning och/eller linje-till-linje-spänning under 260V.

SV

På följande sidor visar fig. A1.3, fig. A1.4, fig. A1.5 och fig. A1.6 var kablaget ska anslutas till Wallbox-laddaren.

Beroende på modell kan Wallbox märka RS485A för D+ och RS485B för D-.

wallbox

GND D- D+ Kabe i Walbox 311

Energimätaren Temco SPM1-100-AC används för enfasinstallationer på upp till 100 A.

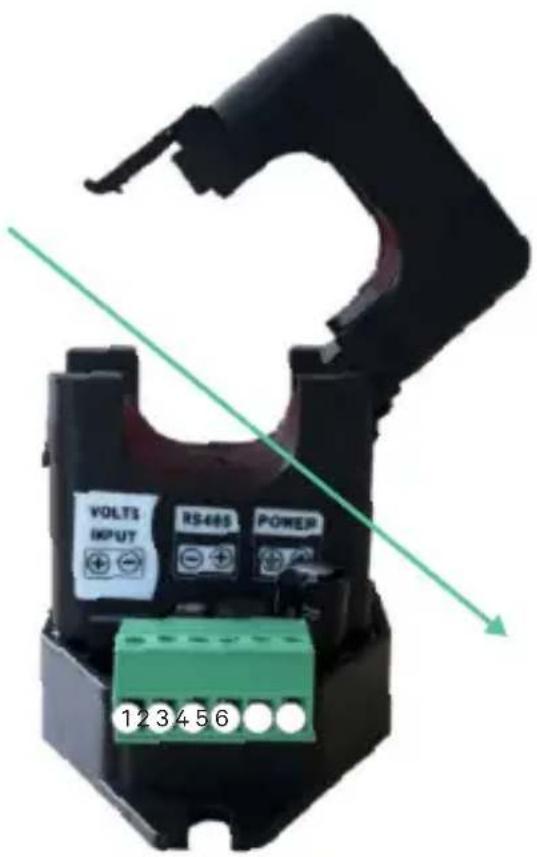

Temco-strömmätaren måste klämmas fast på nätsladden (schematisk placering visas i fig. 1), med strömmen i den riktning som visas i fig. A2.1.

Endast faskabeln får dras genom klämman. Neutralledaren får inte dras igenom.

EN

Strömriktning

VOLTS INPUT RS485 POWER 1 2 3 4 5 6

Fig. A2.1: Energimätarens anslutningsschema

wallbox

Fig. A2.2 visar kablaget mellan energimätaren och Wallbox-laddaren. Siffrorna hänvisar till fig. A2.1. Innan du slår på systemet är det viktigt att kontrollera igen att anslutningen av "GND" och "12 V" har gjorts korrekt.

Fig. A2.2: Kablage i Temco energimätare

På de följande sidorna visar fig. A2.3, fig. A2.4, fig. A2.5 och fig. A2.6 var kablaget ska anslutas till din Wallbox.

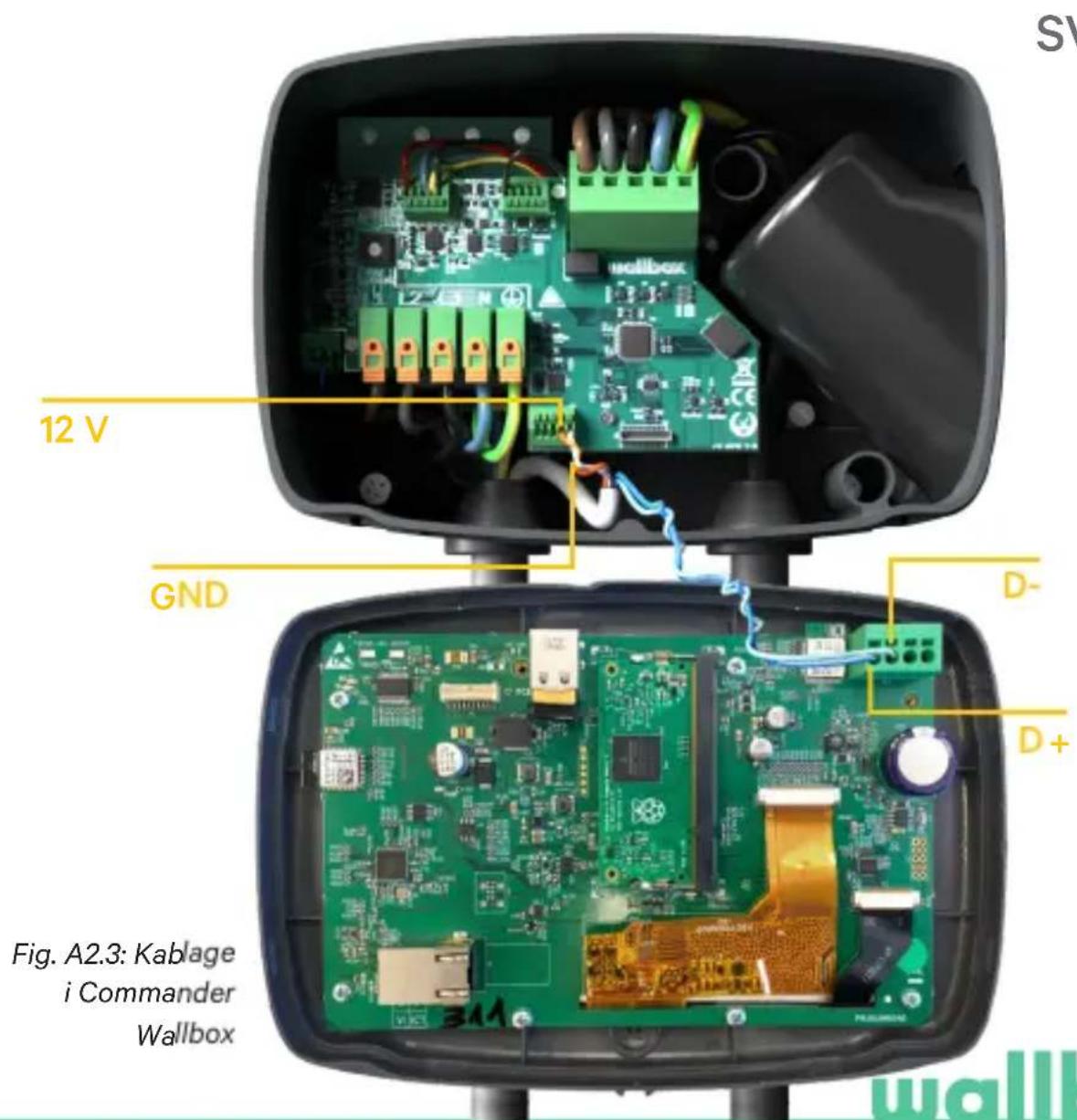

12 V GND D- D+ Fig. A2.3: Kablage i Commander Wallbox

GND D- D+ 12 V 2.4: on i box

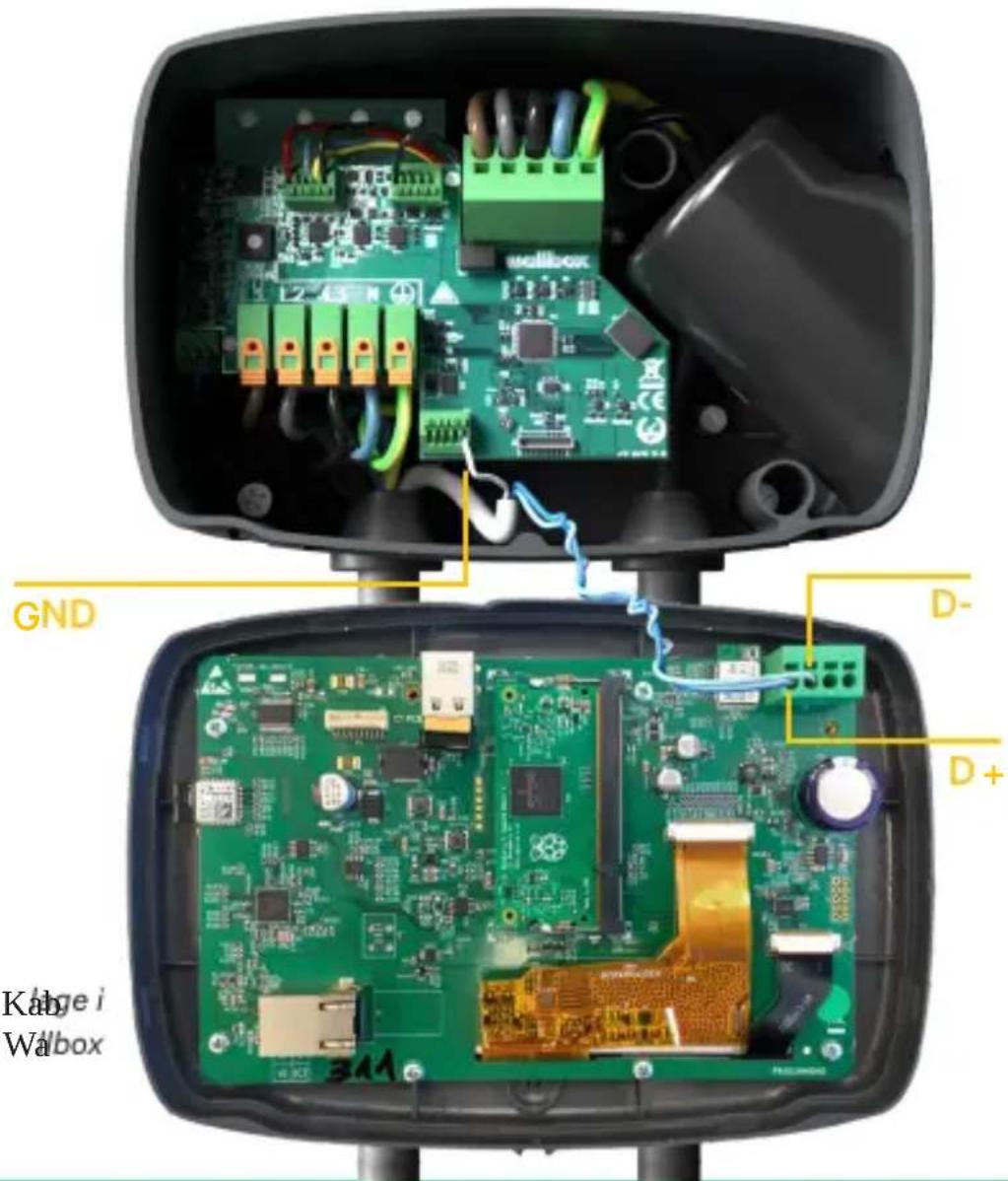

Fig. A2.4: Kabelinstallation i Copper Wallbox

D+ D- 12 V GND

Fig. A2.5 Kabelinstallation i en Wallbox Pulsar Plus

SV

wallbox

D+ D- 12 V GND

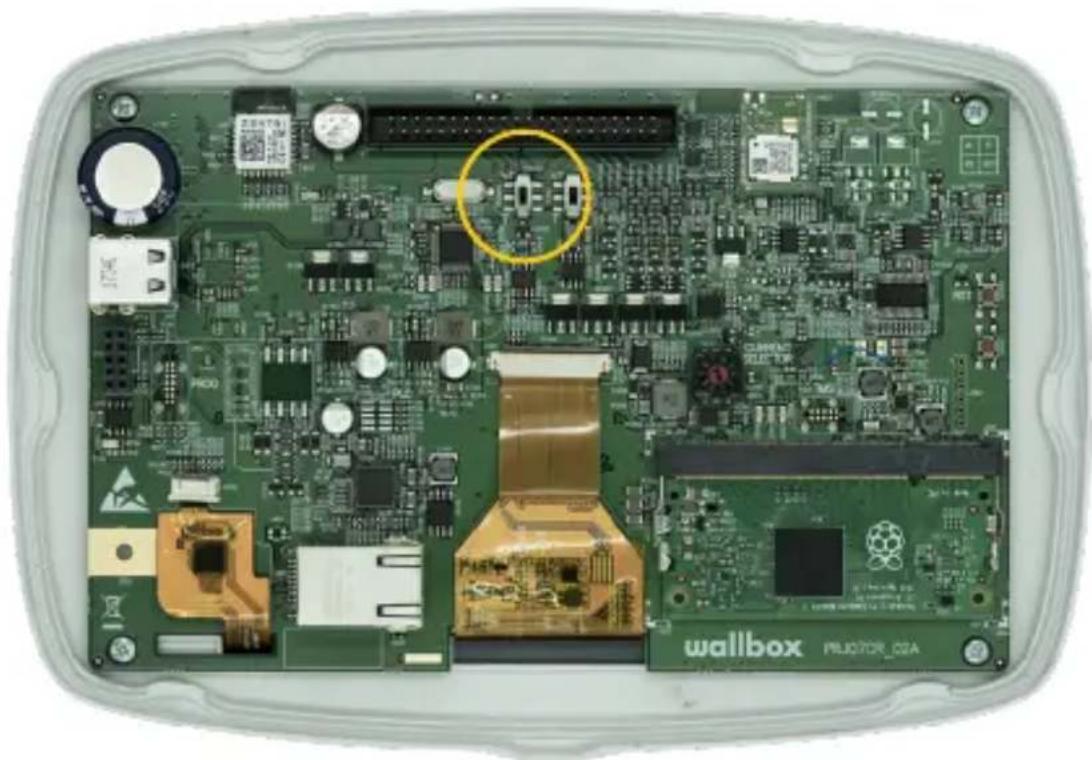

På käpan till din Pulsar Plus ska du komma ihåg att ställa in RS485-omkopplaren till "T"

Fig. A3.1 Inställning av RS485-omkopplaren till "T"

På kåpan till din Commander 2 ska du koma ihåg att ställa in RS485-omkopplaren till "T"

SV

Fig. A3.2 Inställning av RS485-omkopplaren till "T"

wallbox

MAX

IT
