MANUALE UTENTE Power Boost Wallbox

184-209 Guida per l'installazione e l'uso

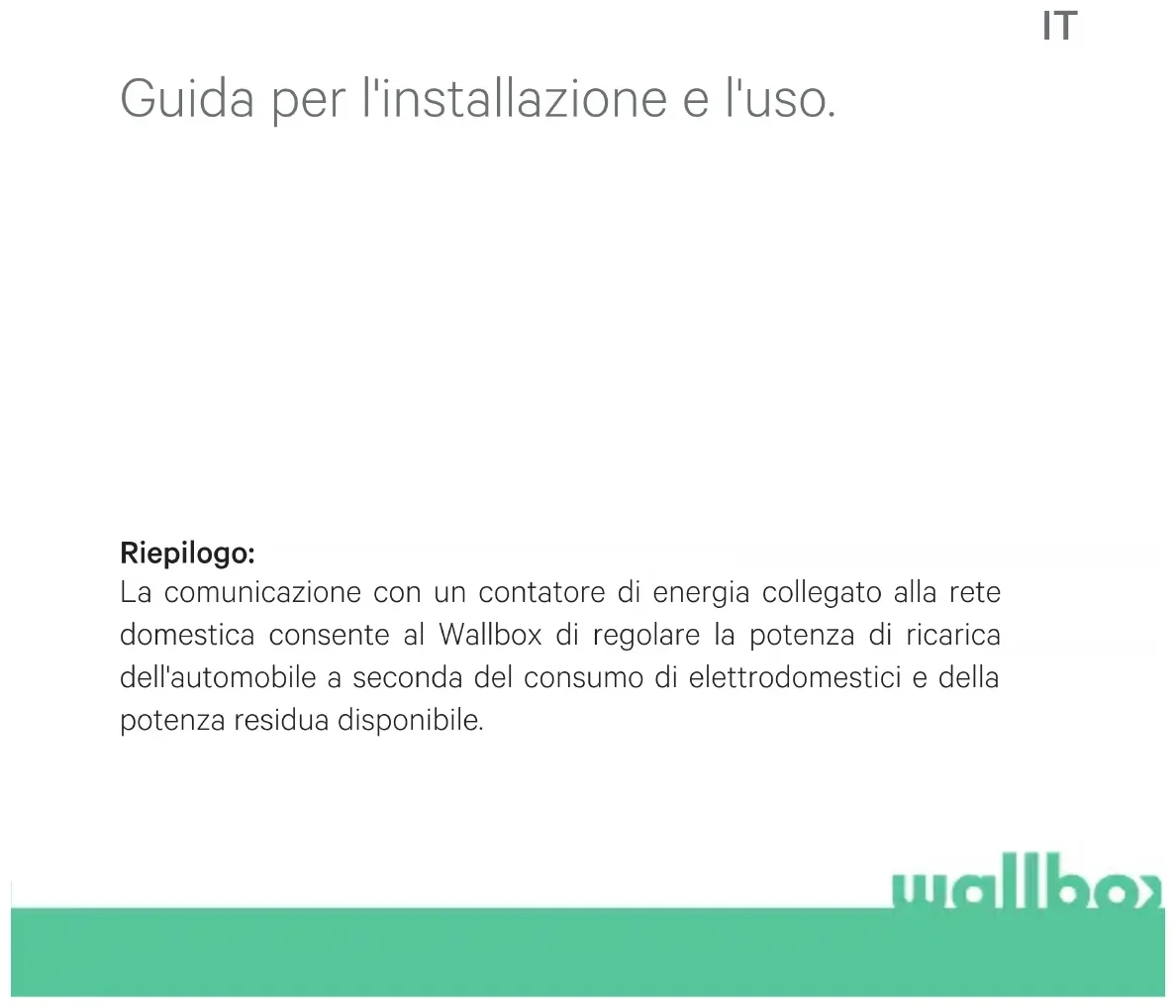

Guida per l'installazione e l'uso.

Riepilogo:

La comunicazione con un contatore di energia collegato alla rete domestica consente al Wallbox di regolare la potenza di ricarica dell'automobile a seconda del consumo di elettrodomestici e della potenza residua disponibile.

wallbox

1. Note importanti

Il caricatore deve essere installato seguendo la relativa Guida per l'installazione, che viene fornita in dotazione.

Soltanto i contatori di energia forniti da Wallbox sono compatibili con questa funzione.

L'installazione descritta nel presente documento è consentita solo a personale qualificato.

Prima di installare Power Boost, assicurarsi che il dispositivo Wallbox sia spento e rimuovere il coperchio. Successivamente, il dispositivo Wallbox deve essere chiuso correttamente, come indicato nella Guida per l'installazione.

2. Materiale e strumenti necessari

Componenti forniti da Wallbox:

• Caricatore Wallbox Commander, Copper o Pulsar Plus
- Contatore di energia

Altri strumenti necessari:

Cavo di collegamento tra Wallbox e il contatore di energia (consigliamo un STP Classe 5E, 2 coppie. La lunghezza dipende dalla configurazione del cliente, ma l'installazione prevede un massimo di 500 m).
• Viti con impronta a croce
• Cacciavite Torx T9 (Commander o Pulsar Plus)
• Cacciavite Torx T20 (Copper)
• Pinze per cavi e spelafili

3. Posizione del contatore di energia

Come mostrato nella Fig. 1, il contatore di energia deve essere posizionato dopo il contatore delle utenze (marcato come "Contatore Wallbox") e prima della divisione di potenza domestica.

Installare il contatore di energia sulla rete elettrica come indicato nella relativa Guida all'installazione.


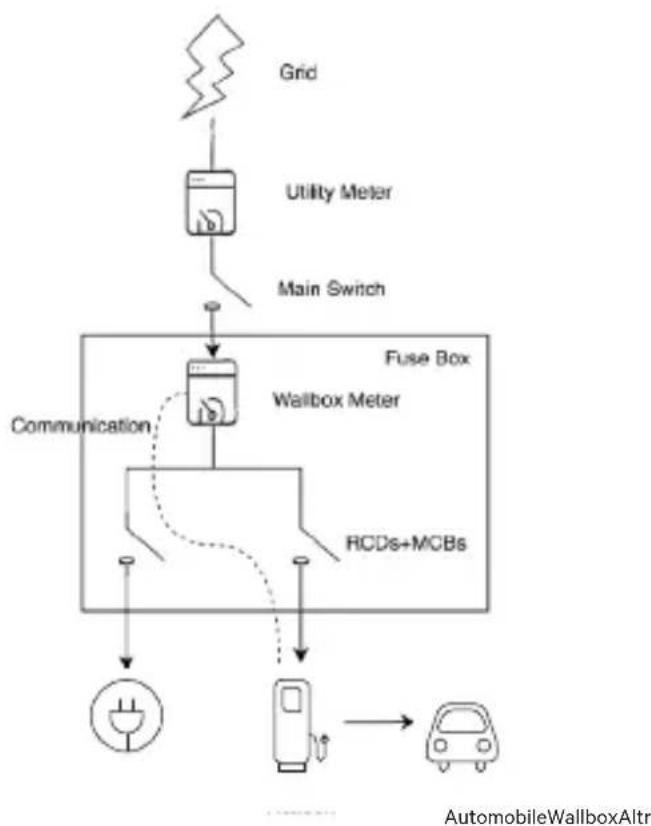

Fig. 1: Posizione del contatore Wallbox in base allo schema elettrico

4. Cablaggio del contatore di energia

Dopo che il contatore di energia è stato installato nella posizione corretta come indicato nella Guida per l'installazione, deve essere collegato al Wallbox.

L'allegato "A" descrive la configurazione del cablaggio dei contatori di energia attualmente supportati.

5. Versione del software

Verificare che nel caricatore sia installata la versione più aggiornata del software. A tale scopo, collegarsi all'App Wallbox e controllare le impostazioni relative alla versione del software.

Per ulteriori informazioni, consultare la Guida per l'utente di Wallbox.

6. Definizione di "Corrente massima per fase"

Corrente massima per fase: questo valore equivale alla corrente nominale dell'interruttore principale (MCB) dell'impianto elettrico. Questo valore stabilisce la corrente massima che l'impianto in questione può sostenere. In genere, tale valore si trova contrassegnato sul contenitore dell'interruttore principale (MCB). Ad esempio, un interruttore principale (MCB) con corrente nominale di 20 A di solito sarà marcato con la dicitura "C20" o "20A".

Attenzione: in caso di dubbi sulla corrente nominale dell'interruttore principale (MCB) installato nell'abitazione, contattare il proprio installatore. Per il corretto funzionamento del Power Boost, sono consentiti esclusivamente valori di Corrente massima per fase superiori a 6 A.

IT

7. Configurazione

È possibile configurare Power Boost tramite l'app Wallbox.

Accedere all'App Wallbox, avvicinarsi al caricatore, selezionare il caricatore e attendere il completamento della sincronizzazione. Successivamente, selezionare la casella "Power Boost" all'interno del menù delle impostazioni per la configurazione del parametro come descritto nel Capitolo 6.

Se il caricatore è già stato connesso a Internet, è possibile eseguire la configurazione tramite l'app da remoto.

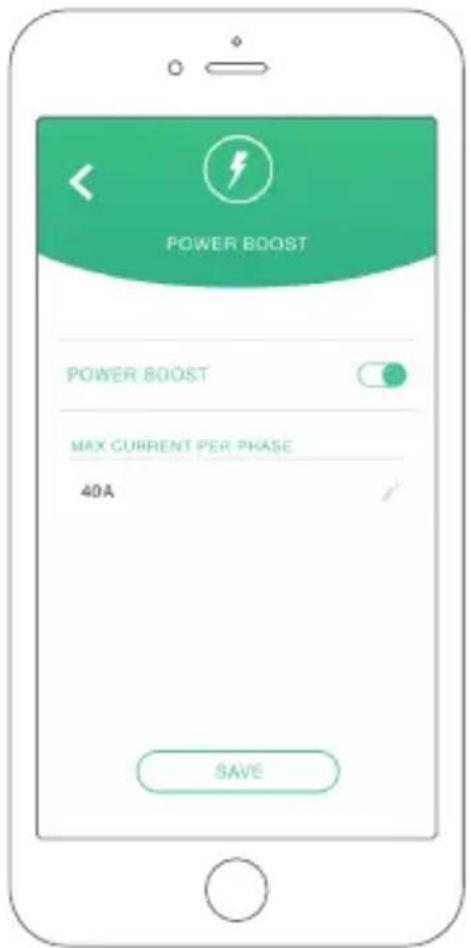

Fig. 5: Configurazione tramite l'app Wallbox

POWER BOOST POWER BOOST MAX CURRENT PER PHASE 40A SAVE

wallbox

8. Visualizzazione dello stato

Le seguenti icone vengono visualizzate sullo schermo dei caricatori*, una volta rilevato il contatore di energia.

Contatore di energia rilevato ma non configurato. Seguire il capitolo 7 del presente manuale.

Power Boost è configurato ma non limita la potenza di ricarica.

Power Boost limita la corrente di ricarica. La corrente disponibile per la ricarica dell'automobile è inferiore alla potenza massima impostata dall'utente.

Processo messo in coda da Power Boost. La potenza disponibile non è sufficiente a caricare il veicolo elettrico (inferiore a 6 A).

Errore di comunicazione con il contatore di energia.

*Non applicabile a Copper SB e Pulsar Plus.

IT

Allegato A.1

Carlo Gavazzi EM340 / EM112

Il contatore di energia Carlo Gavazzi EM 340 viene utilizzato per l'installazione trifase e il modello EM112 per l'installazione monofase.

wallbo

La Fig. A1.1 mostra il cablaggio tra il contatore di energia e il Wallbox. Si prega di fare attenzione al cortocircuito richiesto tra i pin T e A- del contatore di energia.

Fig. A1.1: Cablaggio per contatori di energia specifici

Nel caso in cui lo schema di alimentazione non preveda un collegamento di linea neutra e/o la tensione da linea a linea sia inferiore a 260V, collegare il contatore di energia Carlo Gavazzi EM112 come mostrato in Fig.A1.2:

L1 Input L1 Output 12345678 P 1234 d7d 1234 kW L2 Output L2 Input

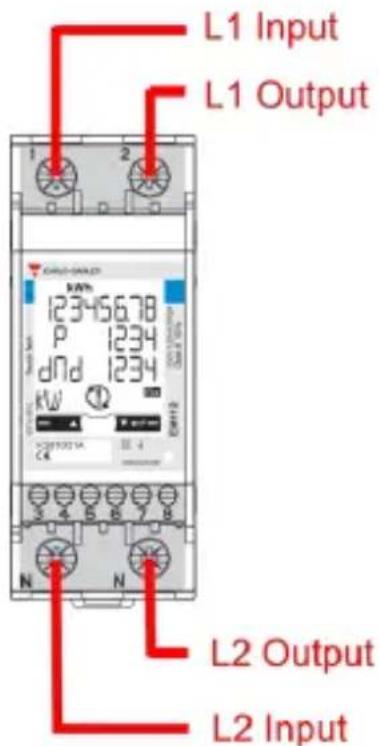

Fig. A1.2 Installazione di linee elettriche su un EM112 senza linea neutra e/o tensione da linea a linea inferiore a 260V.

Nelle seguenti pagine le Fig. A1.3, Fig. A1.4, Fig. A1.5 e Fig. A1.6 mostrano il collegamento del cablaggio al Wallbox.

A seconda del modello, il Wallbox può essere contrassegnato con RS485A per D+ e RS485B per D-.

wallbox

IT

GND D- D+ blaggio Wallbox mander 3M

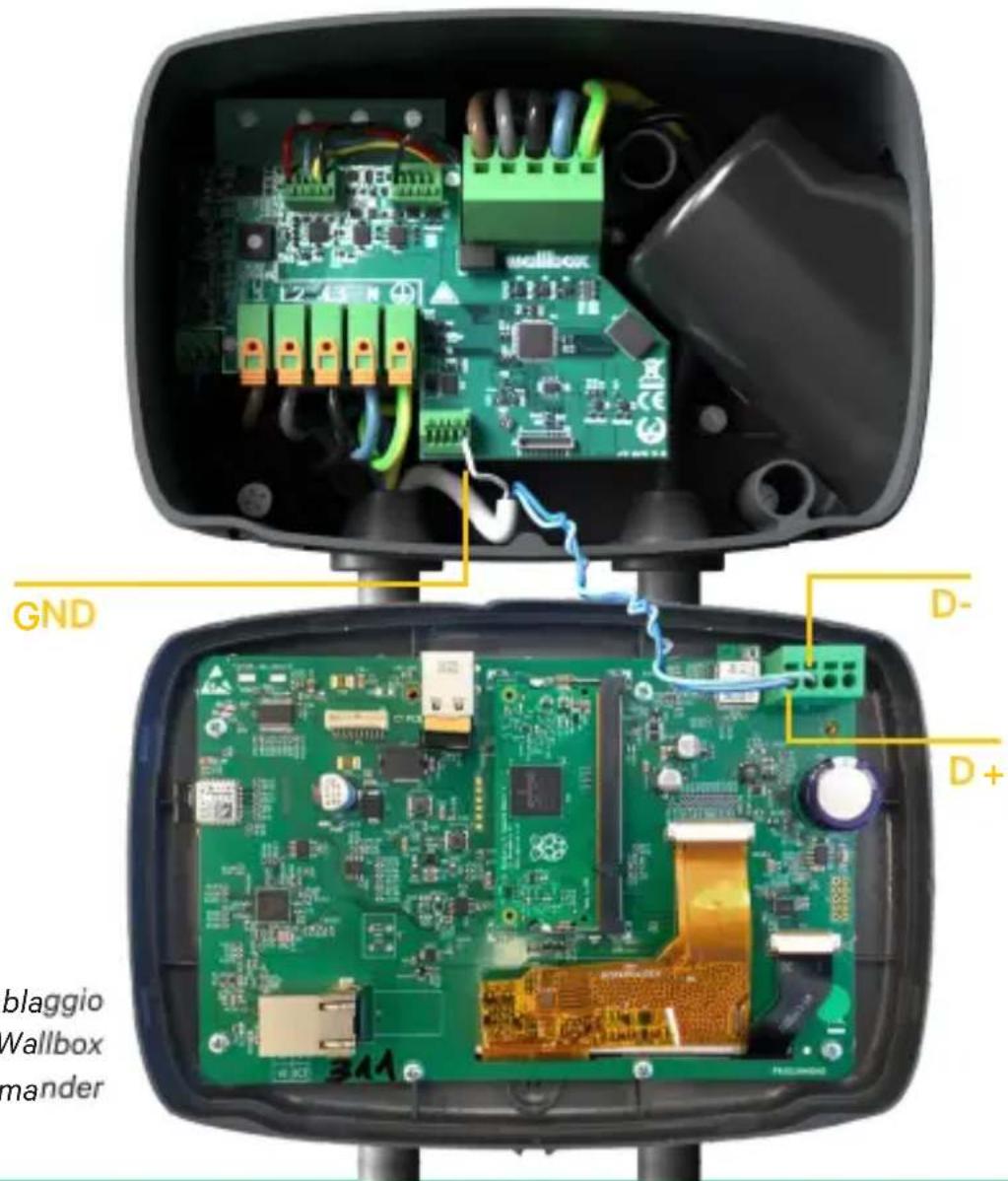

Fig. A1.3: Cablaggio per Wallbox Commander

IT

GND D- D+

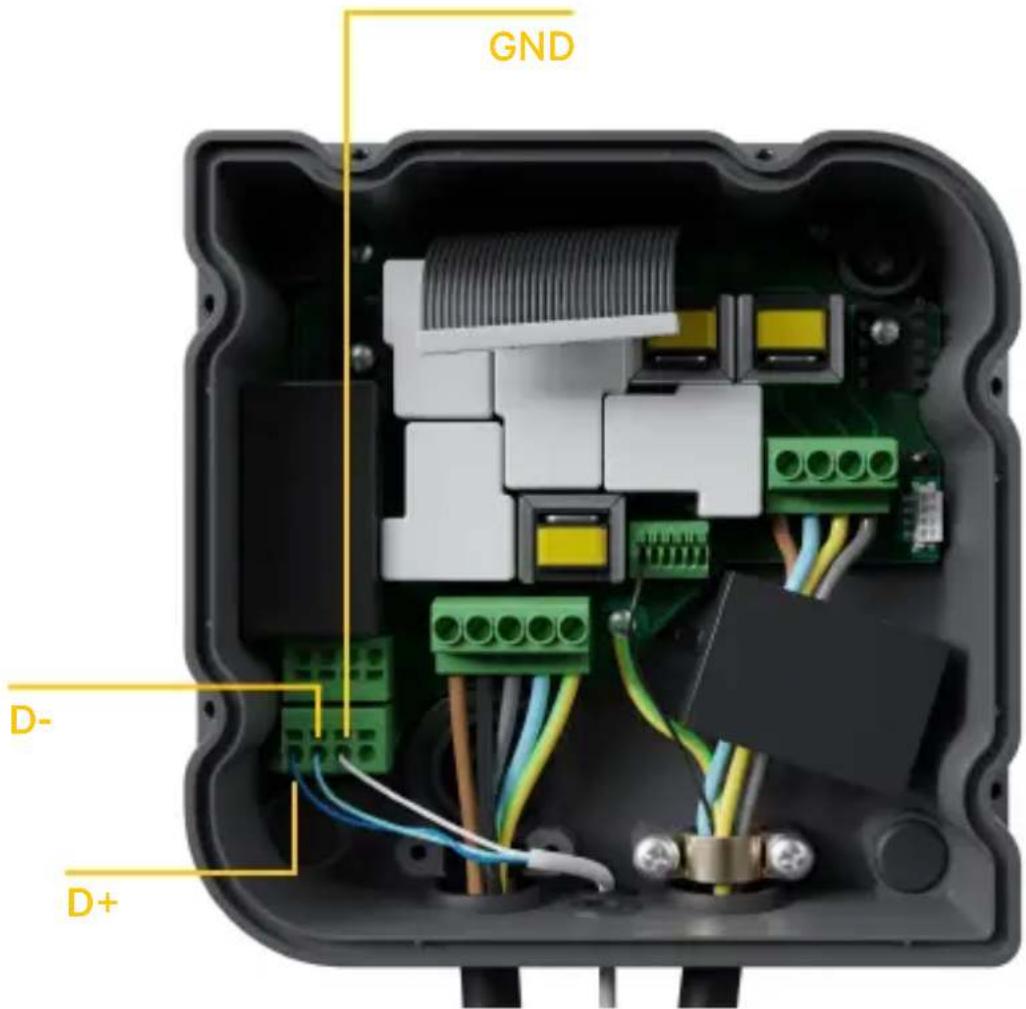

Fig. A1.4: Installazione del cablaggio per Wallbox Copper

wallbox

GND D+ D-

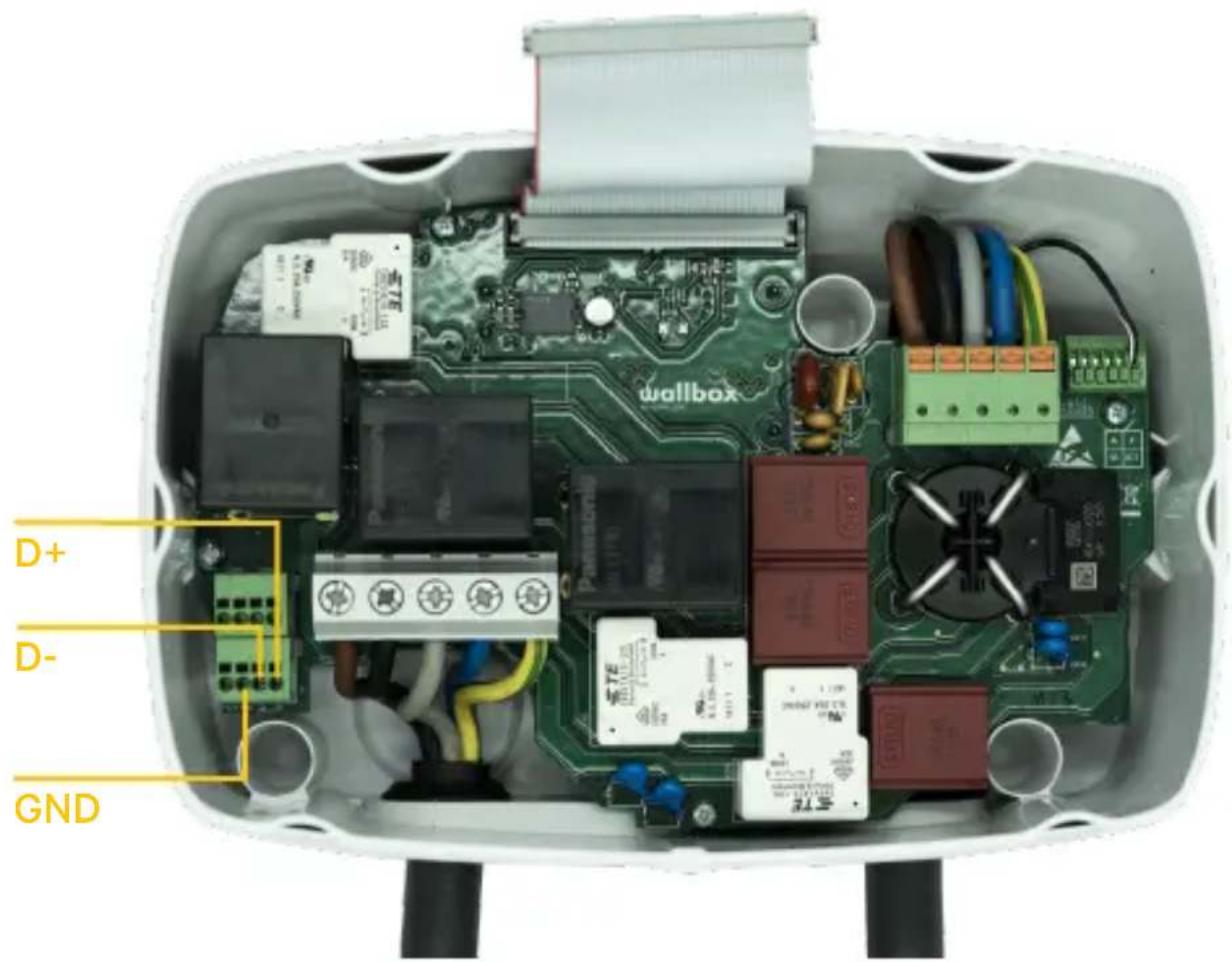

Fig. A1.5 Installazione del cablaggio per Wallbox Pulsar Plus

IT

D+ D- GND wallbox

Fig. A1.6 Installazione del cablaggio per Wallbox Commander 2

wallbox

Allegato A.2 Temco SPM1-100-AC

Il contatore di energia Temco SPM1-100-AC viene utilizzato per l'installazione monofase fino a 100 A.

Il misuratore di potenza Temco deve essere agganciato al cavo di alimentazione (la posizione dello schema elettrico è mostrata nella Fig. 1), con flusso della corrente nella direzione indicata nella Fig. A2.1.

Solo il cavo di fase deve essere passato all'interno della pinza amperometrica. Il cavo neutro non deve essere passato all'interno.

IT

Direzione della corren VOLTS INPUT RS465 POWER 1 2 3 4 5 6

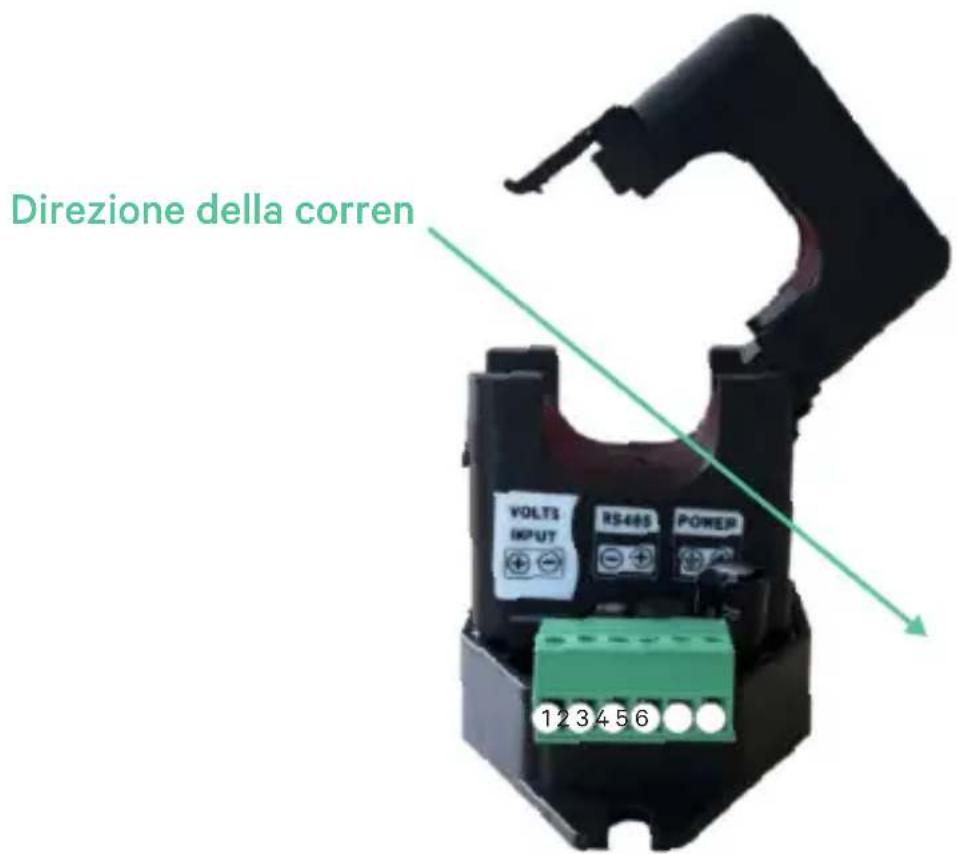

Fig. A2.1: Schema di collegamento del contatore di energia

wallbox

La Fig. A2.2 mostra il cablaggio tra il contatore di energia e il Wallbox. I numeri si riferiscono alla Fig. A2.1. Prima di attivare il sistema è importante controllare nuovamente che il collegamento di "GND" e "12 V" sia stato effettuato correttamente.

TEMCO Voltaggio + 1 Voltaggio - 2 RS485 - 3 RS485 + 4 Potenza + 5 6 Wallbox D- (RS485B) D+ (RS485A) GND 12 VPotenza +

Fig. A2.2: Cablaggio nel contatore di energia Temco

Nelle seguenti pagine le Fig. A2.3, Fig. A2.4, Fig. A2.5 e Fig. A2.6 mostrano il collegamento del cablaggio al Wallbox.

12V GND D- D+ Fig. A2.3: Cablag- gio per Wallbox Commander

GND D- D+ 12V 2.4: del per

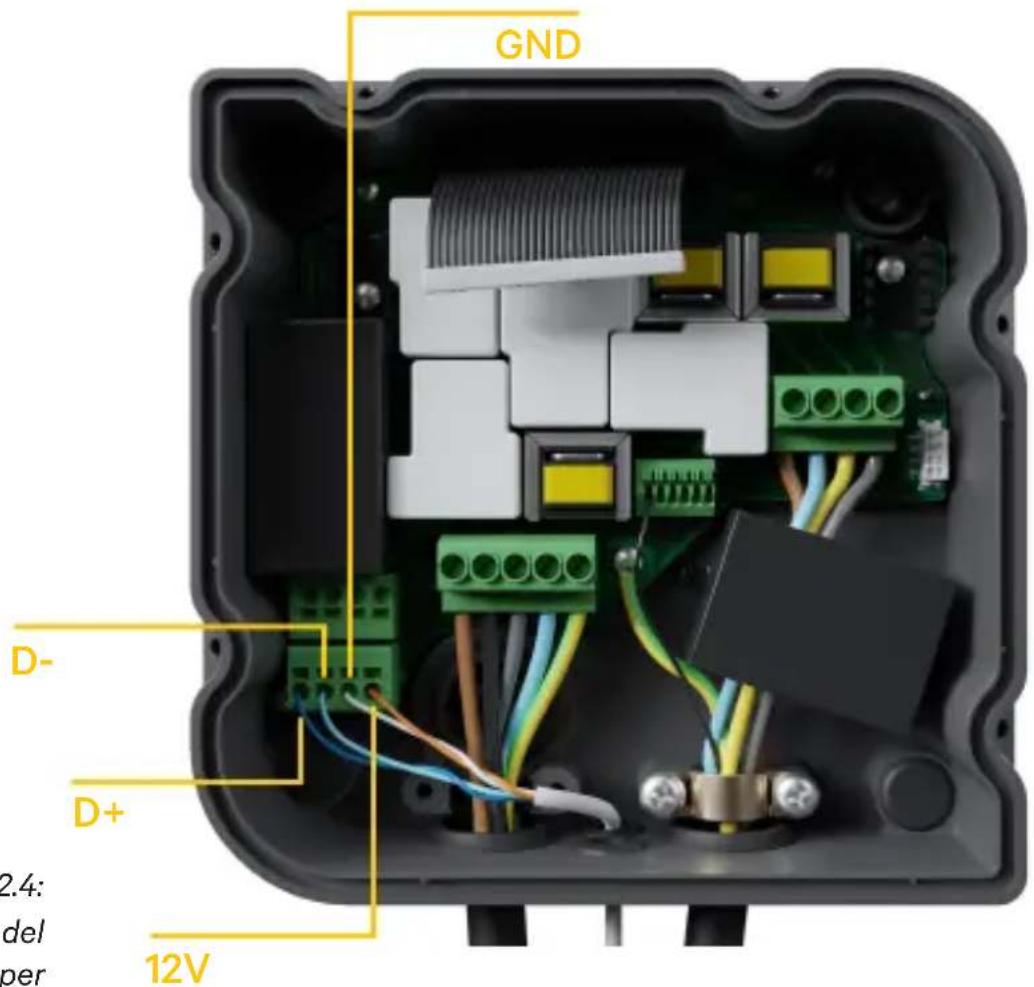

Fig. A2.4: Installazione del cablaggio per Wallbox Copper

D+ D- 12V GND

Fig. A2.5 Installazione del cablaggio per Wallbox Pulsar Plus

IT

wallbox

D+ D- 12V GND

Fig. A2.6 Installazione del cablaggio per Wallbox Commander 2

Allegato A.3

IT

wallbox

Sul coperchio del Pulsar Plus, ricordarsi di impostare l'interruttore RS485 su "T"

Fig. A3.1 Impostazione dell'interruttore RS485 su "T"

Sul coperchio del Commander 2, ricordarsi di impostare l'interruttore RS485 su "T"

IT

Fig. A3.2 Impostazione dell'interruttore RS485 su "T"

wallbox
