Type de produit	Support mural pour téléviseur
Marque	LG
Modèle	OTW420B
Dimensions (L x H x P)	445 x 319,2 x 17 mm
Poids	2,7 kg
Compatibilité VESA	400 x 200 mm et 300 x 200 mm
Charge maximale (traction)	32 kg
Matériau	Acier
Composants fournis	6 boulons d'ancrage, 6 vis de fixation, 4 guides d'espacement A, 4 guides d'espacement B, 4 guides d'espacement C, 4 vis de fixation de guides A (M6 x L35), 4 vis de fixation de guides B (M6 x L18), 4 coussinets de protection, manuel d'installation
Type de montage	Fixation au mur, vertical uniquement
Matériaux de mur compatibles	Béton, béton léger, pierre, brique, blocs creux (pas de plâtre ni MDF)
Inclinaison réglable	Oui, via vis de réglage (inclinaison vers l'avant ou l'arrière)
Verrouillage de sécurité	Ressorts de verrouillage inférieurs
Installation requise	Par un installateur qualifié (recommandé)
Outils nécessaires	Perceuse avec mèche ∅8 mm (béton), tournevis Phillips, clé à douille de 8 mm, niveau

FOIRE AUX QUESTIONS - OTW420B LG

Quels téléviseurs sont compatibles avec ce support mural ?

Ce support est compatible avec les téléviseurs LG et d'autres marques respectant les normes VESA 400x200 mm ou 300x200 mm. Le poids du téléviseur ne doit pas dépasser 32 kg. Consultez le manuel du téléviseur pour connaître les dimensions VESA.

Puis-je installer ce support sur un mur en placoplâtre ?

Non, ce support n'est pas conçu pour les murs en plaques de plâtre ou en panneaux de fibres MDF. Il doit être fixé sur un mur en béton, béton léger, pierre, brique ou blocs creux. Si le mur est en plâtre, les ancrages doivent être insérés dans le béton porteur derrière.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec une mèche de ∅8 mm pour le béton, d'un tournevis Phillips (manuel ou motorisé), d'une clé à douille de 8 mm, et d'un niveau à bulle. Des gants de sécurité sont également recommandés.

Comment régler l'angle du téléviseur après installation ?

Une fois le téléviseur fixé, utilisez la vis de réglage située sur le support. En tournant la vis dans un sens, le téléviseur s'incline vers l'avant ; dans l'autre sens, il s'incline vers l'arrière. Ajustez jusqu'à obtenir l'angle souhaité.

Le support peut-il supporter un téléviseur de 55 pouces ?

Oui, si le téléviseur respecte les normes VESA compatibles (400x200 ou 300x200) et pèse moins de 32 kg. La plupart des téléviseurs de 55 pouces entrent dans cette limite, mais vérifiez le poids exact dans les spécifications du téléviseur.

Comment fixer les guides d'espacement sur le téléviseur ?

Placez le téléviseur à plat sur une surface protégée, écran vers le bas. Fixez les guides d'espacement (A, B ou C selon le modèle) aux orifices de montage à l'aide des vis fournies. Serrez fermement pour éliminer tout jeu.

Puis-je installer ce support seul ?

Il est fortement recommandé de faire appel à un installateur qualifié. L'installation par une personne non qualifiée peut entraîner des blessures ou des dommages. Si vous le faites vous-même, assurez-vous de bien comprendre les instructions et utilisez au moins deux personnes.

Comment organiser les câbles après installation ?

Utilisez les coussinets de protection fournis pour éviter que le câble d'alimentation ne soit pincé entre le support et le mur. Achetez un serre-câble pour maintenir les câbles le long du support. Évitez de coincer les câbles lors de la fixation.

Que faire si le téléviseur n'est pas de niveau après installation ?

Utilisez la vis de réglage située sur le support pour ajuster l'inclinaison. Tournez la vis progressivement jusqu'à ce que le téléviseur soit horizontal. Vérifiez avec un niveau.

Comment entretenir le support mural ?

Nettoyez le support avec un chiffon sec et doux. N'utilisez pas d'eau ou de produits chimiques. Vérifiez périodiquement la fixation des vis et le serrage des ancrages pour garantir la sécurité.

MODE D'EMPLOI OTW420B LG

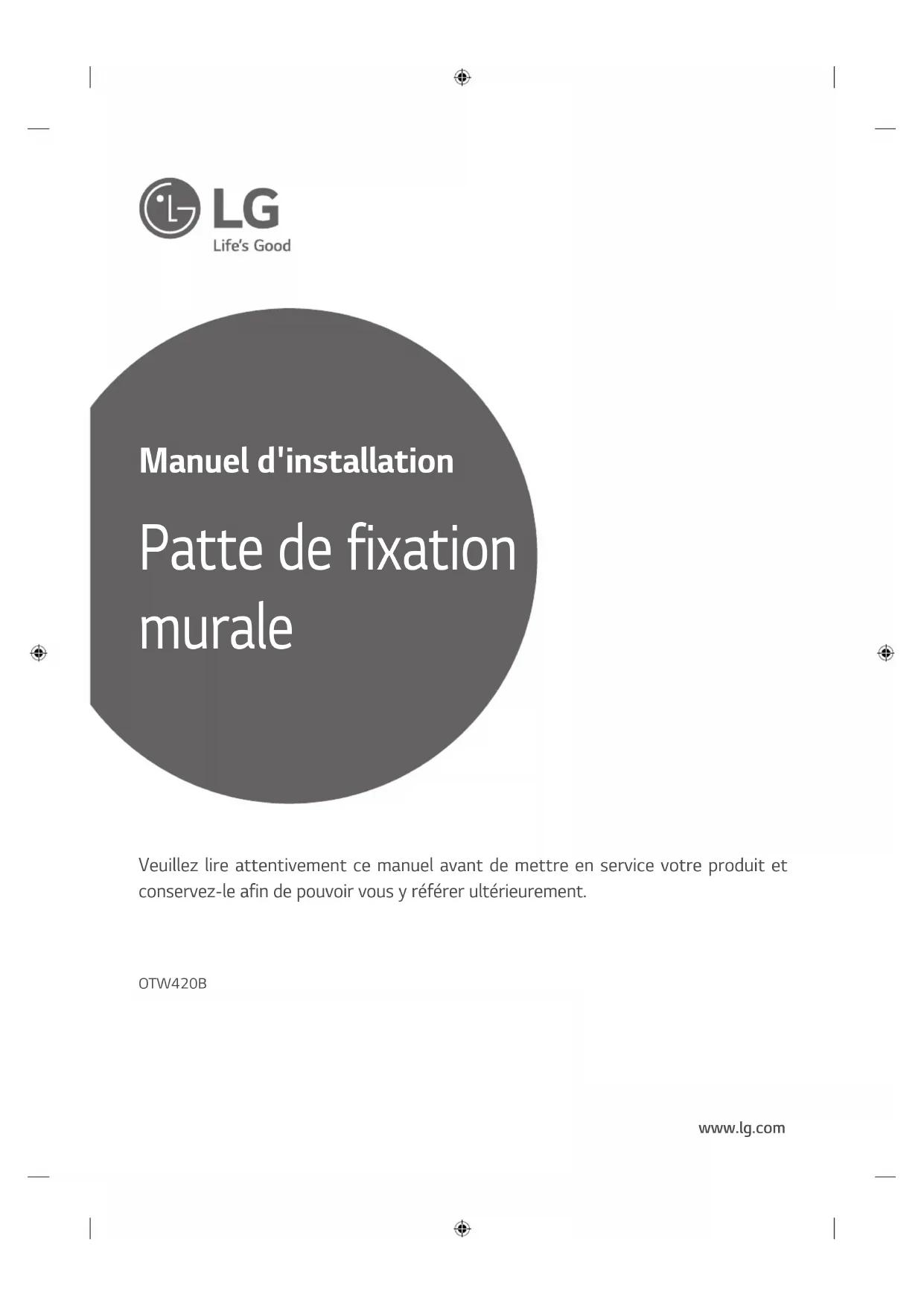

Manuel d'installation

Patte de fixation murale

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

OTW420B

COMPOSANT

6 boulons d'ancrage de fixation murale 6 vis de fixation murale Manuel d'installation

4 guides d'espacement A

4 guides d'espacement B

4 guides d'espacement C

4 vis de fixation de guides d'espacement A (M6 x L35)

4 vis de fixation de guides d'espacement B (M6 x L18)

4 coussinets de protection

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Si vous êtes un installateur professionnel, veuillez lire ce manuel attentivement avant d'installer le produit.
• Si vous êtes un installateur professionnel, veuillez donner ce manuel à l'utilisateur après l'installation du produit et veiller à ce qu'il le lise également avec attention et le conserve pour référence ultérieure.

Après avoir lu ce manuel, conservez-le afin de pouvoir vous y référer ultérieurement.

Avertissement

Le produit doit être installé par un installateur qualifié, recommandé par votre revendeur.

L'installation du produit par une personne non qualifiée est très dangereuse et peut entraîner des blessures.

Le produit doit être installé à un endroit pouvant supporter tout son poids.

Si le produit est placé sur une surface n'offrant pas une résistance suffisante, il risque de tomber et de provoquer des blessures.

Lorsque vous déplacez le produit ou le remettez à sa place après installation, contactez un installateur qualifié, recommandé par votre revendeur.

L'installation ou le déplacement du produit doivent être confiés à un professionnel qualifié. Le déplacement et l'installation du produit par des personnes non qualifiées peuvent entraîner des risques de sécurité.

Ne vous suspendez pas à ce produit et protégez-le des chocs après l'installation.

Le produit risque de tomber et de provoquer des blessures.

Lorsque vous fixez la TV au mur, veillez à ne pas accrocher les câbles d'alimentation ou de signal situés à l'arrière.

Les câbles endommagés risquent de provoquer un incendie, une électrocution ou un dysfonctionnement du produit.

Attention

Pour installer le produit, suivez les instructions du manuel. Si vous ne suivez pas les instructions, l'installation du produit risque d'être incorrecte et pourrait provoquer des blessures graves ou endommager sérieusement l'appareil.

Lors de l'installation du produit, vérifiez d'abord que le mur est suffisamment solide. Utilisez les boulons d'ancrage et les vis fournis.

Les boulons d'ancrage et les vis non spécifiés par le fabricant risquent de ne pas supporter le poids du produit et, par conséquent, d'entraîner des problèmes de sécurité.

Ne nettoyez pas le produit avec un chiffon mouillé et ne placez pas de radiateur ou humidificateur sous le produit.

Si de l'humidité, de la vapeur ou de la chaleur pénètre dans le produit, cela peut provoquer un incendie ou une électrocution ou endommager l'appareil.

Assurez-vous que le câble d'alimentation est bien débranché de la prise secteur avant d'installer le produit.

Dans le cas contraire, cela pourrait provoquer une électrocution ou un incendie.

Assurez-vous d'utiliser le câble fourni avec les accessoires. Sinon, la friction entre le produit et le mur peut endommager le connecteur. (Selon le modèle)

L'installation et le réglage de la hauteur du produit exigent la présence d'au moins deux personnes.

Si vous tentez d'installer ou de déplacer le produit sans l'aide d'une autre personne, le produit risque de tomber et d'entraîner des blessures ou d'être endommagé.

Lorsque vous percez le mur, assurez-vous d'utiliser une perceuse et une mèche dont le diamètre est adapté. Vérifiez que vous respectez également les consignes concernant la profondeur des trous.

Dans le cas contraire, le produit risque d'être mal installé et cela peut entraîner des problèmes de sécurité.

Conservez le produit à l'abri des systèmes ou des capteurs d'extincteur automatique, des câbles haute tension et des sources d'alimentation. Ne l'installez pas à un emplacement où il risque d'être soumis à des chocs ou des vibrations.

Utilisez des gants de sécurité lors de l'installation du produit. Ne travaillez pas à mains nues.

Le non-respect de cette consigne peut entraîner des dommages corporels.

AVANT L'INSTALLATION

* N'utilisez pas ce produit à des fins autres que la fixation d'un écran au mur.
* Lors de l'installation/utilisation du support mural, veillez à ne pas endommager le produit et à éviter les accidents.
* Installez le support mural conformément au manuel d'installation.
* Si vous n'avez pas entièrement lu et compris le manuel d'installation, n'installez pas le produit. Contactez le revendeur pour qu'un installateur qualifié l'installe pour vous.
* Même si vous n'êtes pas vous-même un installateur qualifié, il est préférable d'avoir une expérience dans les domaines de la construction et de la mécanique pour comprendre l'ensemble de ce manuel et installer le support.
* Il est recommandé de monter le produit uniquement sur un mur en béton. LG Electronics Inc. n'est pas responsable des accidents causés par le produit s'il est monté sur des murs en d'autres matériaux, y compris le bois, le contreplaqué et la brique.
* Installez le produit uniquement sur un mur vertical.
Le fabricant n'est pas responsable des problèmes résultant de l'installation du produit sur un mur incliné ou un plafond.
* Vérifiez que les accessoires fournis avec le produit sont tous inclus avant l'installation. LG Electronics ne peut en aucun cas être tenu pour responsable de tout dommage ou perte des accessoires après l'ouverture de l'emballage.
* Veillez à placer tous les accessoires hors de portée des enfants pour éviter tout risque d'accident, tel que l'étouffement dû à l'ingestion de petites pièces.
* Assurez-vous que les vis sont bien serrées contre le mur, mais ne les serrez pas excessivement.
L'application d'une force excessive aux vis peut abîmer le mur, affecter les performances du produit, ou endommager le produit.
* Assurez-vous que l'écran à installer n'est pas trop lourd pour le support mural.
* Pendant l'utilisation des outils lors du montage, prenez toutes les précautions nécessaires pour éviter tout risque d'accident ou d'endommagement du produit.

tournevis Phillips à tête « + » (manuel ou motorisé) / d'une clé à douille de 8 mm / niveau / perceuse / Vous aurez peut-être aussi besoin mèche de ∅ 4 mm pour le l'acier ou d'une mèche de ∅ 8 mm pour le béton.

INSTALLATION

• L'aspect réel du produit peut différer de l'illustration.
• Consultez un installateur professionnel avant de monter le téléviseur à l'aide d'un support mural.

1 Fixation des pattes de fixation du produit sur le téléviseur

- Si les vis ne sont pas serrées à fond lors du montage des guides d'espacement, vérifiez la longueur des vis.

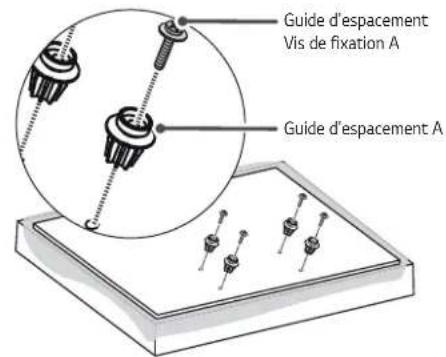

(Uniquement OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

Guide d'espacement Vis de fixation A Guide d'espacement A

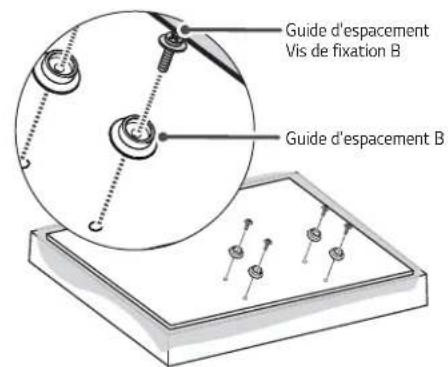

(Uniquement OLED55/65B6*, OLED55/65B7*)

Guide d'espacement Vis de fixation B Guide d'espacement B

(Uniquement OLED65G6*, OLED65G7*) * Remarque : resserrez les guides d'espacement après avoir posé le socle à l'aide des vis de fixation.

1

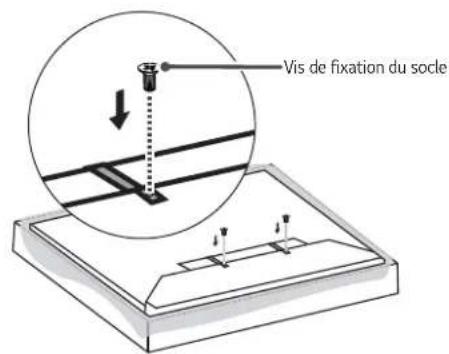

Vis de fixation du socle

2

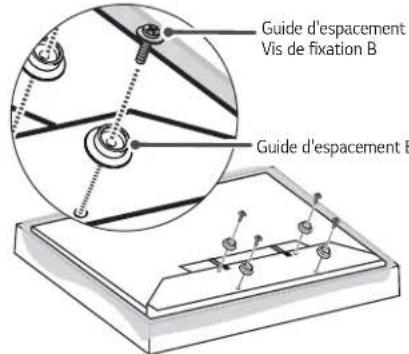

Guide d'espacement Vis de fixation B Guide d'espacement B

(Uniquement OLED55/65C7*) (Uniquement 55LJ54*, 55/65UJ62*)

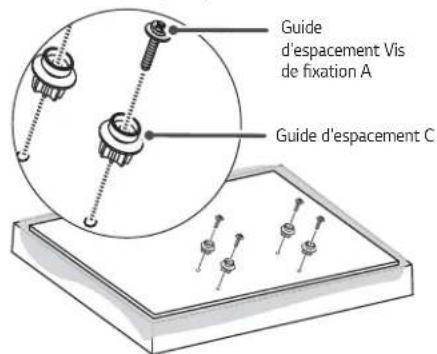

Guide d'espacement Vis de fixation A Guide d'espacement C

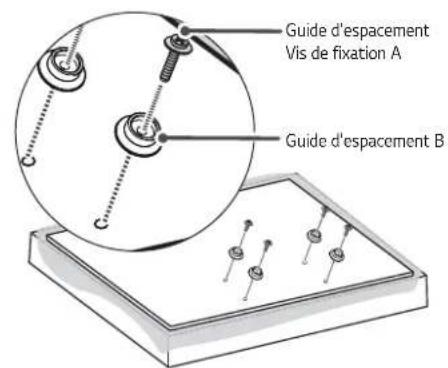

Guide d'espacement Vis de fixation A Guide d'espacement B

Procédure de travail

1. Retirez toute vis ayant été installée dans les orifices de montage.
2. Installez les guides d'espacement et les vis de guides d'espacement dans l'ordre indiqué sur l'illustration.

- Placez le téléviseur à plat sur une table, écran vers le bas. Veillez à le placer sur une surface plane recouverte d'un tissu doux ou d'un coussin pour le protéger contre les rayures.

• Fixez les guides d'espacement à la TV à l'aide des vis. Serrez la vis jusqu'à ce qu'il n'y ait plus de jeu entre la TV, les guides d'espacement et les vis.
• Utilisez le tournevis à tête + (manuel ou motorisé) lors du serrage de la vis.

2 Comment installer les boulons d'ancrage et les vis

Veuillez suivre les instructions.

• Vérifiez les matériaux dans lesquels le mur a été construit et l'épaisseur du matériau de finition.
• Vous pouvez utiliser les boulons d'ancrage et les vis fournis avec le téléviseur pour les murs en béton, béton léger, pierre des champs douce, pierre des champs dure, brique ou blocs creux.
• Ne montez pas l'appareil sur un mur en plaques de plâtre ou en panneaux de fibres à densité moyenne (MDF). Dans ce cas, les boulons d'ancrage et les vis doivent être insérés dans le béton derrière la surface de finition. S'il n'y a pas de béton de l'autre côté, vous devez d'abord installer séparément une vis à double filetage pour bien fixer les boulons d'ancrage et les vis.
• Si la matière du mur sur lequel vous installez le produit n'est pas mentionnée dans ce manuel, vérifiez que chaque point de fixation peut supporter une charge d'au moins 70 kgf (686 N) et un effort de cisaillement d'au moins 100 kgf (980 N).

Boulons d'ancrage de fixation murale Vis de fixation murale

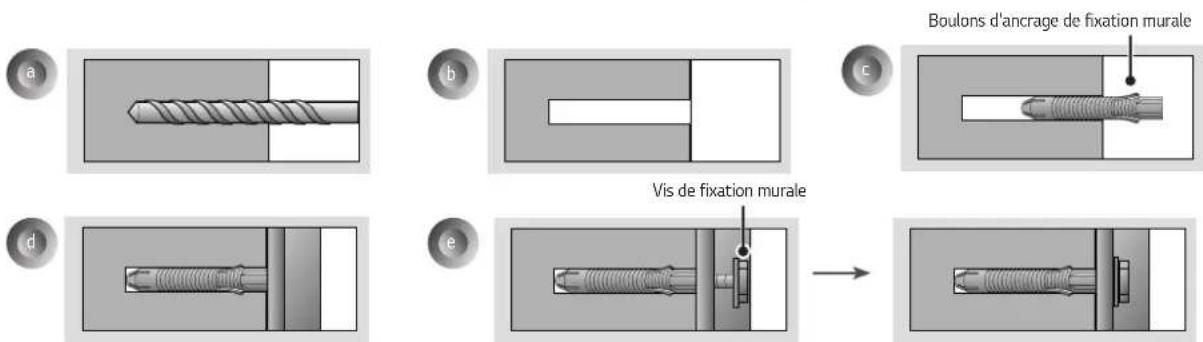

- Choisissez une mèche de ∅ 8 mm de diamètre pour le béton et un marteau perforateur.

a. À l'aide d'une mèche ∅ 8 mm, percez un trou d'une profondeur de 80 à 100 mm où le boulon d'ancrage sera fixé.
b. Nettoyez le trou percé.
c. Insérez dans le trou le boulon d'ancrage fourni. (Enfoncez le boulon d'ancrage à l'aide d'un marteau.)
d. Placez le support de fixation murale près du mur. Placez vers le haut la pièce permettant le réglage de l'angle.
e. Insérez la vis de fixation murale dans le trou et serrez-la. Serrez la vis en exerçant une force de serrage recommandée de 45 kgf/cm à 60 kgf/cm ou plus.

3

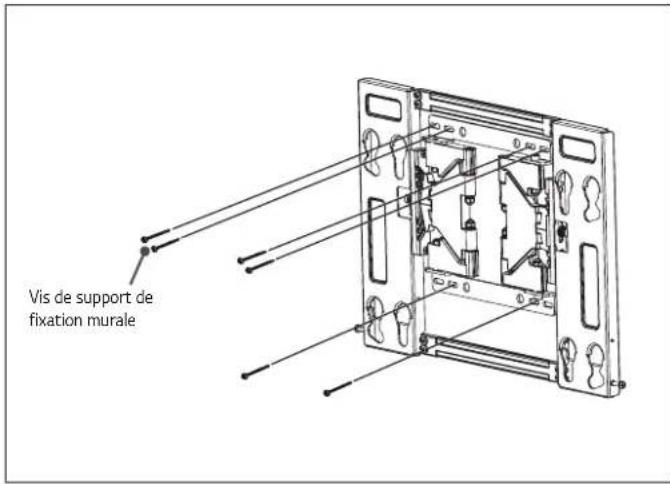

Installation du support de fixation murale

Vis de support de fixation murale

→ Après avoir aligné le support mural à l'emplacement de l'installation, marquez la partie à visser sur le mur puis retirez le support mural.
→ Reportez-vous à la figure suivante pour fixer le support mural.
→ Utiliser un niveau pour vérifier que le support mural est droit.
→ Si le serrage des vis dans les points indiqués est difficile, vous pouvez les serrer dans les points les plus proches. Ne changez pas plus de 2 points de serrage.

→ Serrez 2 vis de fixation murale en haut à gauche et en haut à droite, et 1 vis en bas à gauche et en bas à droite du support de fixation murale.

→ Serrez les vis jusqu'à ce qu'il n'y ait plus de jeu entre le mur, le support de fixation et les vis, en vous servant d'un tournevis Phillips (manuel ou électrique) ou d'une clé de 8 mm.

4

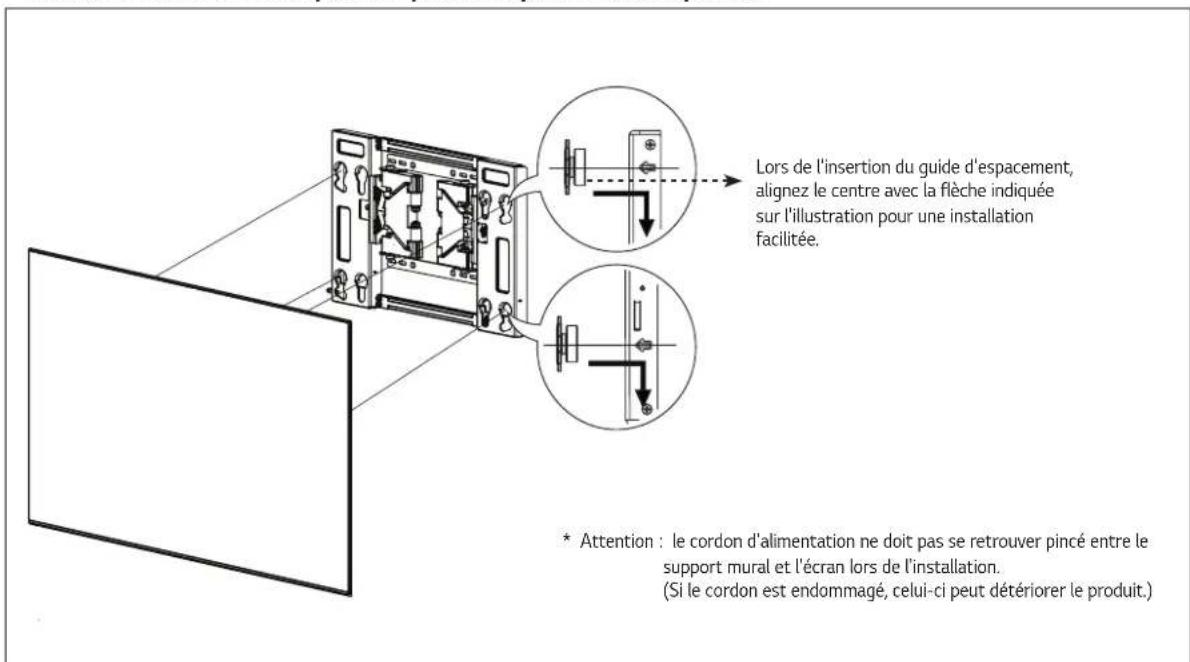

Comment assembler le support de fixation murale et le produit

- Demandez l'aide d'une ou de plusieurs personnes pour installer le produit.

Lors de l'insertion du guide d'espacement, alignez le centre avec la flèche indiquée sur l'illustration pour une installation facilitée. * Attention : le cordon d'alimentation ne doit pas se retrouver pincé entre le support mural et l'écran lors de l'installation. (Si le cordon est endommagé, celui-ci peut détériorer le produit.)

→ Après avoir fixé les guides d'espacement au téléviseur, accrochez ce dernier au support mural dans la direction indiquée par les flèches. Insérez d'abord la partie inférieure, puis la partie supérieure en soulevant légèrement le téléviseur.

- Assurez-vous que le produit est bien fixé en tirant sur la partie inférieure du téléviseur.

- Lors du montage du produit doté d'une enceinte, soulevez et maintenez le produit et non pas l'enceinte.

5

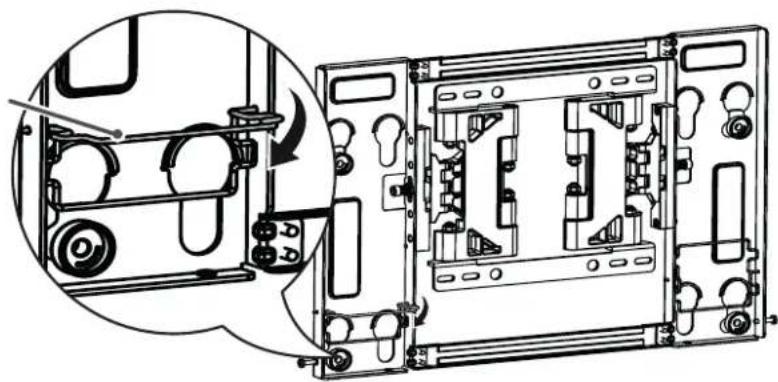

Réglage des ressorts de verrouillage

— Après avoir sécurisé le téléviseur sur le support, abaissez les ressorts de verrouillage sur la partie inférieure du support mural pour les fixer.
* Attention : si le support mural n'est pas installé de façon sécurisée, le téléviseur peut tomber et causer des dégâts ou des blessures.

Ressort de verrouillage

Réglage du niveau du produit

- Si le produit n'est pas droit une fois l'installation terminée, ajustez-le à l'aide de la vis. (Le produit se relève ou s'abaisse en fonction du sens dans lequel vous tournez la vis.)

<400×200>

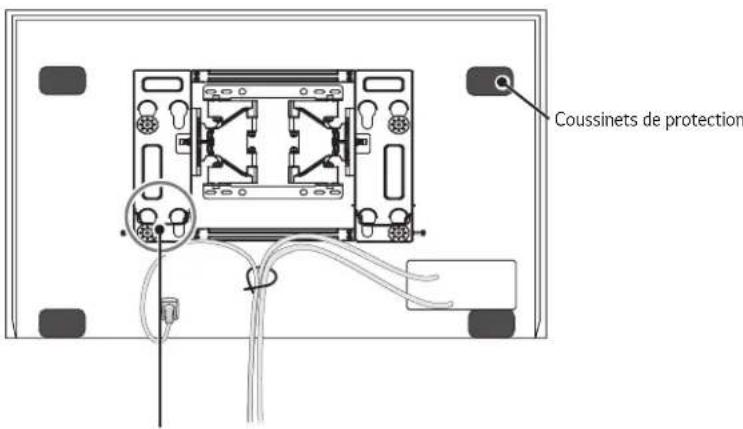

7 Comment organiser les câbles et fixer les coussinets de protection

• Organisez les câbles comme indiqué sur l'illustration. Achetez un serre-câble pour organiser les câbles, ou utilisez le serre-câble fourni avec le téléviseur.
• Fixez les coussinets de protection afin de minimiser l'impact entre le mur et le téléviseur en cas de choc entre les deux lors du réglage de l'angle. Fixez-les dans la position souhaitée, comme indiqué sur l'illustration.

Coussinets de protection

* Attention : Évitez que le cordon d'alimentation et les câbles soient pincés entre le support de fixation murale et le mur.

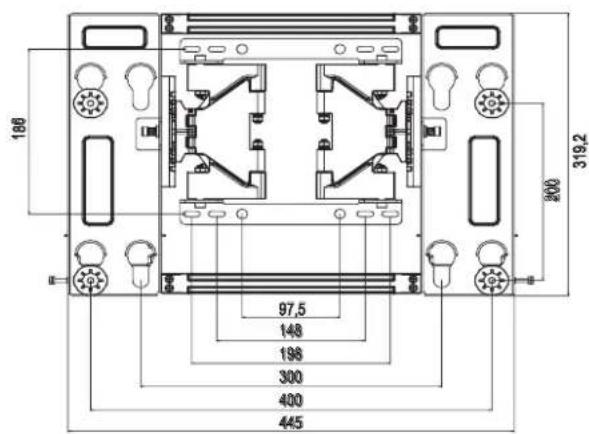

SPÉCIFICATIONS

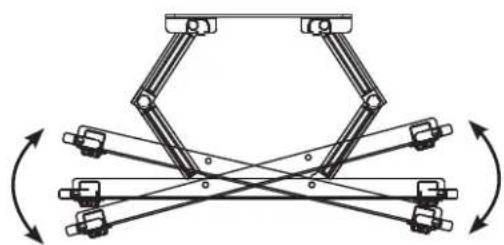

Pure mechanical linkage diagram without any text, numbers, or symbols

12 ± 2^ 15 ± 2^

[Unité : mm]
MinimumMaximum

186 319,2 200 97,5 148 196 300 400 445

125,9 129,9

Nom du modèle OTW420B
Largeur (mm) 445
Hauteur (mm) 319,2
Profondeur (mm) 17
Poids du produit (kg) 2,7
Spécifications de la norme VESA pour la fixation murale	400 x 200300 x 200
Charge de traction (kg) maximale 32

Le nom du modèle et le numéro de série du produit sont indiqués à l'arrière ou sur le côté du produit. Inscrivez-les ci-dessous pour référence ultérieure.

MODÈLE

NUMÉRO DE SÉRIE

Affichages pris en charge

(Contactez le revendeur ou consultez le manuel de l'utilisateur du moniteur pour connaître les modèles compatibles.)
