Produkttyp	Wandhalterung für Fernseher
Marke	LG
Modell	OTW420B
Abmessungen (B x H x T)	445 x 319,2 x 17 mm
Gewicht	2,7 kg
VESA-Kompatibilität	400 x 200 mm und 300 x 200 mm
Max. Belastung (Zug)	32 kg
Material	Stahl
Mitgelieferte Komponenten	6 Ankerbolzen, 6 Befestigungsschrauben, 4 Abstandsführungen A, 4 Abstandsführungen B, 4 Abstandsführungen C, 4 Befestigungsschrauben für Führungen A (M6 x L35), 4 Befestigungsschrauben für Führungen B (M6 x L18), 4 Schutzpolster, Installationshandbuch
Montageart	Wandmontage, nur vertikal
Kompatible Wandmaterialien	Beton, Leichtbeton, Naturstein, Ziegel, Hohlblockstein (kein Gips oder MDF)
Verstellbare Neigung	Ja, über Einstellschraube (Neigung nach vorne oder hinten)
Sicherheitsverriegelung	Untere Verriegelungsfedern
Erforderliche Installation	Durch qualifizierten Installateur (empfohlen)
Erforderliche Werkzeuge	Bohrmaschine mit ∅8 mm Bohrer (Beton), Kreuzschlitzschraubendreher, 8 mm Steckschlüssel, Wasserwaage

Häufig gestellte Fragen - OTW420B LG

Welche Fernseher sind mit dieser Wandhalterung kompatibel?

Diese Halterung ist kompatibel mit LG-Fernsehern und anderen Marken, die die VESA-Standards 400x200 mm oder 300x200 mm einhalten. Das Gewicht des Fernsehers darf 32 kg nicht überschreiten. Konsultieren Sie die Bedienungsanleitung des Fernsehers für die VESA-Abmessungen.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Nein, diese Halterung ist nicht für Gipskarton- oder MDF-Plattenwände ausgelegt. Sie muss an einer Wand aus Beton, Leichtbeton, Naturstein, Ziegel oder Hohlblockstein befestigt werden. Bei einer Gipswand müssen die Dübel in den tragenden Beton dahinter eingebracht werden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine mit einem ∅8 mm Bohrer für Beton, einen Kreuzschlitzschraubendreher (manuell oder akkubetrieben), einen 8 mm Steckschlüssel und eine Wasserwaage. Schutzhandschuhe werden ebenfalls empfohlen.

Wie stelle ich den Winkel des Fernsehers nach der Installation ein?

Nachdem der Fernseher befestigt ist, verwenden Sie die Einstellschraube an der Halterung. Durch Drehen der Schraube in eine Richtung neigt sich der Fernseher nach vorne, in die andere Richtung nach hinten. Stellen Sie ein, bis der gewünschte Winkel erreicht ist.

Kann die Halterung einen 55-Zoll-Fernseher tragen?

Ja, wenn der Fernseher die kompatiblen VESA-Standards (400x200 oder 300x200) einhält und weniger als 32 kg wiegt. Die meisten 55-Zoll-Fernseher liegen innerhalb dieser Grenze, aber überprüfen Sie das genaue Gewicht in den Spezifikationen des Fernsehers.

Wie befestige ich die Abstandsführungen am Fernseher?

Legen Sie den Fernseher flach auf eine geschützte Oberfläche, Bildschirm nach unten. Befestigen Sie die Abstandsführungen (A, B oder C je nach Modell) mit den mitgelieferten Schrauben an den Montageöffnungen. Ziehen Sie fest an, um Spiel zu vermeiden.

Kann ich diese Halterung alleine installieren?

Es wird dringend empfohlen, einen qualifizierten Installateur zu beauftragen. Die Installation durch eine unqualifizierte Person kann zu Verletzungen oder Schäden führen. Wenn Sie es selbst machen, stellen Sie sicher, dass Sie die Anweisungen genau verstehen, und arbeiten Sie mindestens zu zweit.

Wie organisiere ich die Kabel nach der Installation?

Verwenden Sie die mitgelieferten Schutzpolster, um zu verhindern, dass das Netzkabel zwischen Halterung und Wand eingeklemmt wird. Besorgen Sie sich einen Kabelbinder, um die Kabel entlang der Halterung zu führen. Vermeiden Sie es, die Kabel beim Befestigen einzuklemmen.

Was tun, wenn der Fernseher nach der Installation nicht waagerecht ist?

Verwenden Sie die Einstellschraube an der Halterung, um die Neigung anzupassen. Drehen Sie die Schraube schrittweise, bis der Fernseher horizontal ist. Überprüfen Sie mit einer Wasserwaage.

Wie pflege ich die Wandhalterung?

Reinigen Sie die Halterung mit einem trockenen, weichen Tuch. Verwenden Sie kein Wasser oder Chemikalien. Überprüfen Sie regelmäßig die Befestigung der Schrauben und den Sitz der Dübel, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG OTW420B LG

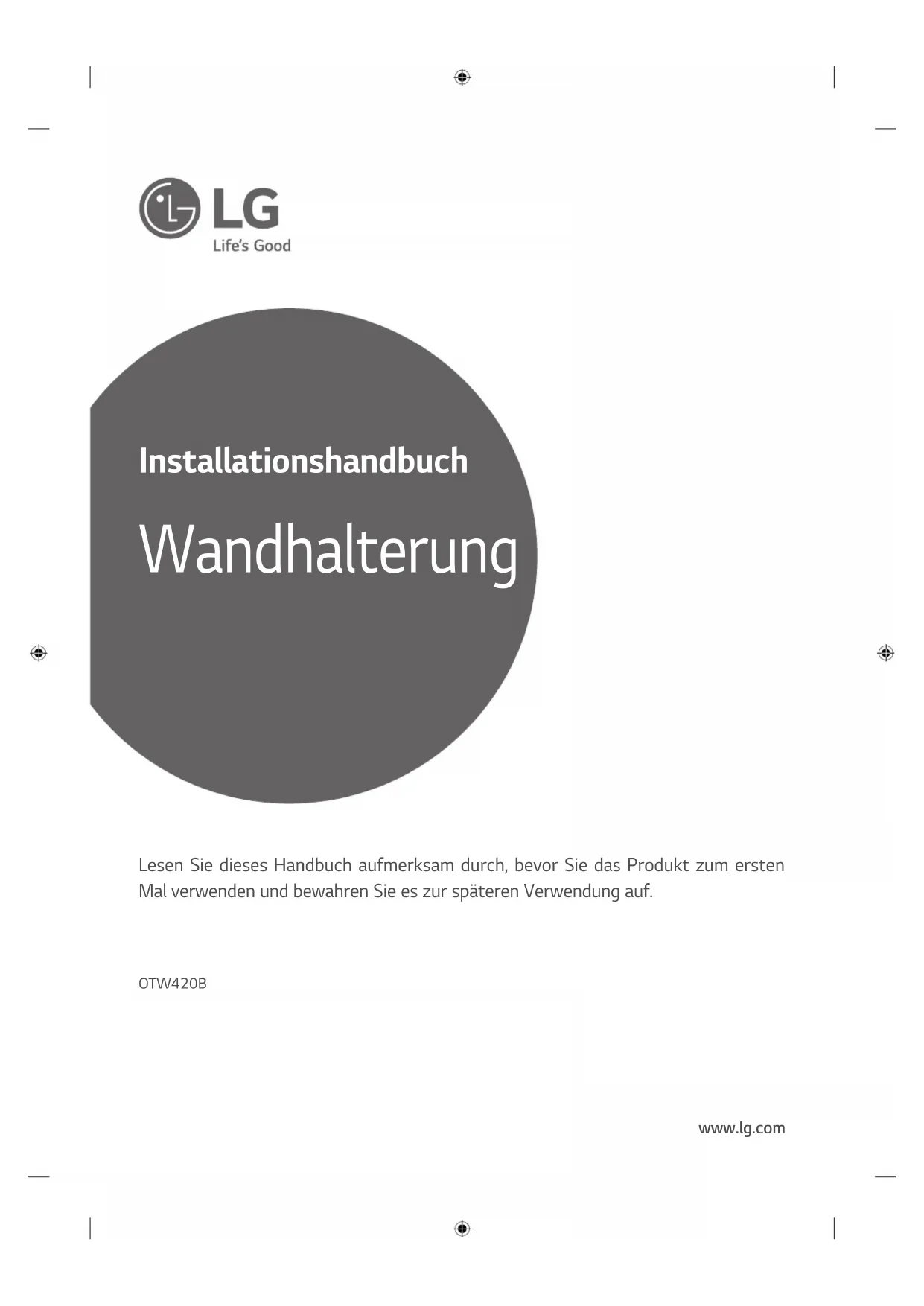

Installationshandbuch Wandhalterung

Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Produkt zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

OTW420B

KOMPONENTEN

6 Dübel zur Befestigung der Wandhalterung

6 Schrauben zur Befestigung der Wandhalterung

4 Abstandhalter A 4 Abstandhalter B 4 Abstandhalter C

4 Befestigungsschrauben für Abstandhalter A (M6 x L35)

4 Befestigungsschrauben für Abstandhalter B (M6 x L18)

4 Polsterbänder

WICHTIGE SICHERHEITSHINWEISE

• Als qualifizierter Techniker lesen Sie das Handbuch sorgfältig durch, bevor Sie das Produkt installieren.
• Wenn Sie ein qualifizierter Techniker sind, geben Sie dieses Handbuch nach der Installation des Produkts an den Benutzer weiter. Stellen Sie sicher, dass der Benutzer das Handbuch ebenfalls sorgfältig durchliest und zur späteren Verwendung aufhebt. Nachdem Sie das Handbuch gelesen haben, bewahren Sie es zur zukünftigen Verwendung griffbereit auf.

Warnung

Das Gerät sollte von einem vom Händler benannten qualifizierten Techniker installiert werden.

Wird die Produktinstallation durch keinen qualifizierten Techniker durchgeführt, kann dies sehr gefährlich sein und zu Verletzungen führen.

Soll das Produkt nach der Installation transportiert oder ausgetauscht werden, wenden Sie sich bitte an einen vom Geschäft benannten qualifizierten Techniker.

Die Installation oder das Bewegen des Produkts ist von einem qualifizierten Techniker auszuführen. Wenn eine nicht dafür qualifizierte Person das Produkt bewegt und installiert, kann das zu Sicherheitsrisiken führen.

Befestigen Sie das Netzkabel und das Signalkabel nicht an der Rückseite des TV-Geräts, wenn Sie es an der Wand installieren. Beschädigte Kabel können zu einem Brand, einem elektrischen Schlag oder zur Beschädigung des Produkts führen.

Der Ort, an dem das Produkt installiert wird, muss dessen Gewicht tragen können.

Wenn das Produkt auf einer ungeeigneten Oberfläche installiert wird, kann es herunterfallen und zu Verletzungen führen.

Setzen Sie das Produkt nach der Installation keinerlei Zug- oder Druckbelastung aus.

Das Produkt könnte herunterfallen und Verletzungen verursachen.

Vorsicht

Beachten Sie die Anweisungen in diesem Handbuch. Die Nichtbefolgung der Anweisungen und somit ggf. nicht ordnungsgemäße Montage des Produkts kann schwere Verletzungen oder Schäden am Produkt zur Folge haben.

Prüfen Sie, bevor Sie das Produkt installieren, ob die Wand für das Produkt ausreichende Stabilität besitzt. Verwenden Sie die mitgelieferten Dübel und Schrauben. Bei Verwendung von Dübeln und Schrauben, die nicht den Herstellerspezifikationen entsprechen, ist der sichere Halt des Produkts nicht gewährleistet, was wiederum die Sicherheit gefährden kann.

Reinigen Sie das Produkt nicht mit einem nassen Tuch, und verwenden Sie unter dem Produkt keine Heizung und keinen Luftbefeuchter. Wenn Feuchtigkeit, Dampf oder Hitze in dieses Produkt eindringen, können Feuer, Stromschläge oder Schäden am Produkt die Folge sein.

Achten Sie darauf, dass das Stromkabel von der Steckdose gezogen ist, bevor Sie das Produkt installieren. Anderenfalls besteht Brand- und Stromschlaggefahr.

Verwenden Sie ausschließlich das mitgelieferte Zubehörkabel. Ansonsten kann Reibung zwischen dem Produkt und der Wand entstehen, was den Anschluss beschädigen kann. (Abhängig vom Modell)

Für die Installation und das Einstellen der Höhe des Produkts sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Produkt alleine zu installieren oder zu bewegen, kann es herunterfallen und zu Verletzungen führen oder beschädigt werden.

Verwenden Sie zum Erstellen der Bohrungen in der Wand eine Bohrmaschine und einen Bohrer mit dem korrekten Durchmesser. Befolgen Sie die Anweisungen zur Tiefe der Bohrungen. Andernfalls wird das Produkt möglicherweise nicht korrekt befestigt, was die Sicherheit gefährden kann.

Verwenden Sie das Produkt nicht in der Nähe von Sprinklern, Sprinklersensoren, Hochspannungsleitungen und Stromquellen. Installieren Sie das Produkt nicht an einem Ort, an dem Gefahr von Vibrationen oder Erschütterungen besteht.

Tragen Sie beim Installieren des Produkts Schutzhandschuhe. Arbeiten Sie nicht mit bloßen Händen. Dies könnte zu Verletzungen führen.

VOR DER INSTALLATION ZU BEACHTEN

* Verwenden Sie dieses Produkt ausschließlich zur Befestigung des Displays an der Wand.
* Achten Sie beim Installieren/Verwenden der Wandhalterung darauf, dass das Gerät nicht beschädigt wird, und dass kein Unfall geschieht.
* Installieren Sie die Wandhalterung gemäß der Installationsanleitung.
* Installieren Sie das Produkt nicht, wenn Sie das Installationshandbuch nicht vollständig gelesen und verstanden haben. Wenden Sie sich in diesem Fall an Ihren Händler, damit ein spezialisierter Monteur das Produkt für Sie installiert.
* Wenn Sie kein ausgebildeter Monteur sind ist es für ein Verständnis der Montageanleitungen jedoch von Vorteil, wenn Sie Erfahrungen im Bereich Mechanik oder Montage besitzen.
* Es wird empfohlen, das Produkt nur an einer Betonwand zu installieren. LG Electronics Inc. übernimmt keine Haftung für Unfälle, die durch die Befestigung des Produkts an Wänden aus anderen Materialien (einschließlich Holz, Sperrholz und Ziegeln) entstehen.
* Installieren Sie das Produkt nur an einer senkrecht verlaufenden Wand.
Der Hersteller ist nicht verantwortlich für Probleme, die entstehen, wenn das Produkt an einer schrägen Wand oder an der Decke installiert wird.
* Prüfen Sie vor der Installation das im Lieferumfang enthaltene Zubehör auf Vollständigkeit. Nach dem Öffnen der Verpackung haftet LG Electronics weder für Schäden an Zubehörteilen noch für deren Verlust.
* Halten Sie die mitgelieferten Zubehörteile von Babys und Kindern fern, da die Teile Gefahren bergen, etwa wenn sie verschluckt werden, was zum Ersticken führen kann.
* Die Schrauben müssen an der Wand festgezogen werden, dabei dürfen sie aber nicht überdreht werden. Wird zu viel Kraft angewandt, können die Schrauben die Wand beschädigen. Das kann die Tragfestigkeit beeinträchtigen, oder das Produkt kann beschädigt werden.
* Installieren Sie kein TV-Gerät, das die Gewichtsbeschränkungen der Wandhalterung überschreitet.
* Seien Sie bei der Installation vorsichtig beim Umgang mit Werkzeugen, um Unfälle oder Beschädigungen zu vermeiden.

Kreuzschlitzschraubendreher „+“ (manuell oder elektrisch) / 8 mm Steckschlüssel / Wasserwaage / Bohrmaschine / Bei einer Wand aus Beton brauchen Sie möglicherweise auch einen ∅ 4 mm Bohrer für Stahl oder einen ∅ 8 mm Bohrer für Beton.

INSTALLATIONSVERFAHREN

• Die Abbildungen können vom eigentlichen Produkt abweichen.
• Konsultieren Sie vor der Installation des TV-Geräts mit einer Wandhalterung einen qualifizierten Monteur.

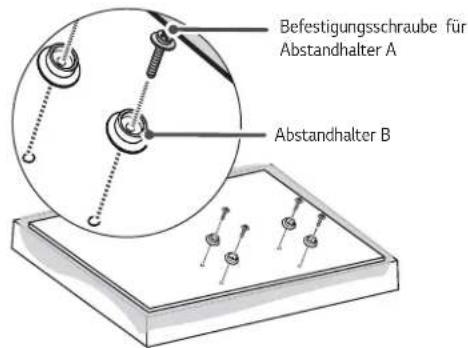

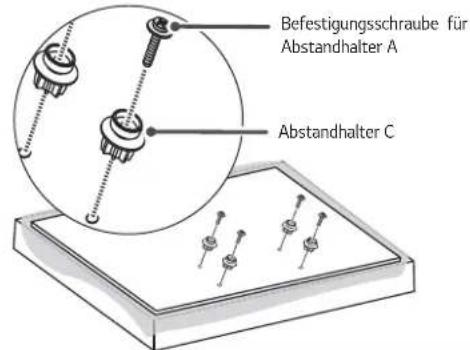

1 Halterungen des Produkts am TV-Gerät anbringen

- Wenn die Schrauben beim Befestigen der Abstandshalter nicht vollständig festgezogen werden können, prüfen Sie die Länge der Schrauben erneut.

(Nur OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

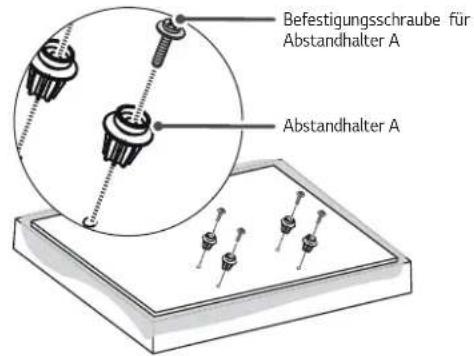

Befestigungsschraube für Abstandhalter A Abstandhalter A

(Nur OLED55/65B6*, OLED55/65B7*)

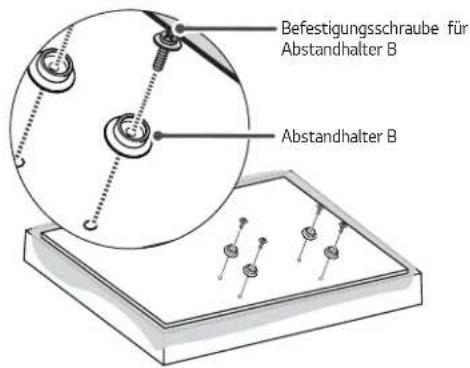

Befestigungsschraube für Abstandhalter B Abstandhalter B

(Nur OLED65G6*, OLED65G7*) * Hinweis: Ziehen Sie die Abstandshalter nach der Anbringung des Standfußes mithilfe der beiliegenden Standfuß-Befestigungsschrauben fest.

1

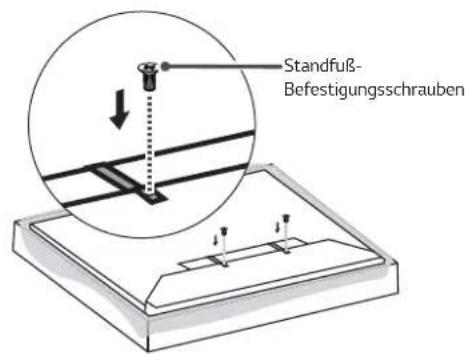

Standfuß- Befestigungsschrauben

2

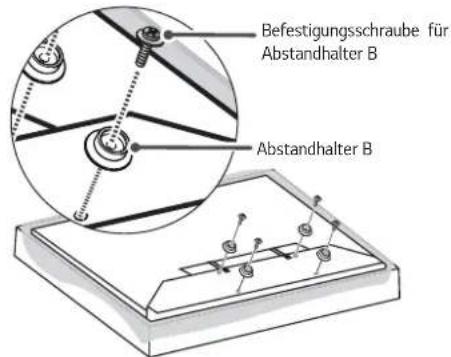

Befestigungsschraube für Abstandhalter B Abstandhalter B

(Nur OLED55/65C7*) (Nur 55LJ54*, 55/65UJ62*)

Befestigungsschraube für Abstandhalter A Abstandhalter C

Befestigungsschraube für Abstandhalter A Abstandhalter B

Vorgehen

1. Entfernen Sie alle Schrauben, die sich möglicherweise bereits in den Montagelöchern befinden.
2. Befestigen Sie die Abstandhalter und die entsprechenden Schrauben in der abgebildeten Reihenfolge.

Legen Sie das TV-Gerät auf einen Tisch, so dass der Bildschirm nach unten zeigt. Achten Sie darauf, dass der Tisch eine ebene Oberfläche hat und mit einem weichen Tuch bedeckt ist oder ein Kissen darauf liegt, damit das TV-Gerät keine Kratzer bekommt.

• Befestigen Sie die Abstandhalter mit den Schrauben am TV-Gerät. Ziehen Sie die Schraube so fest an, dass das TV-Gerät, die Abstandhalter und die Schrauben sicher befestigt sind.
• Benutzen Sie zum Festziehen der Schrauben einen Kreuzschlitzschraubendreher „+“ (manuell oder elektrisch).

2

Dübel und Schrauben anbringen

Führen Sie die folgenden Schritte aus.

• Überprüfen Sie zunächst die Beschaffenheit der Wand sowie die Stärke des Obermaterials.
• Sie können die mit dem TV-Gerät mitgelieferten Dübel und Schrauben für Wände aus Beton, Leichtbeton, weichem Feldstein, hartem Feldstein, Ziegeln oder Hohlblocksteinen verwenden.
• Befestigen Sie das Gerät nicht an Wänden aus Gipskarton oder mitteldichten Holzfaserplatten (MDF-Platten). Bei solchen Wänden müssen Dübel und Schrauben im Beton unter dem Obermaterial befestigt werden. Falls die Wand keinen Betonkern besitzt, muss erst ein separater Aufhänger installiert werden, um die Dübel und Schrauben sicher befestigen zu können.
• Bei der Installation an einer Wand, die hier nicht aufgeführt ist, stellen Sie sicher, dass der für die Installation vorgesehene Bereich für eine Last von 70 kgf (686 N) und eine Scherkraft von 100 kgf (980 N) oder mehr ausgelegt ist.

Wandbefestigungsschraube

— Verwenden Sie eine Schlagbohrmaschine mit einem ∅ 8-mm-Bohrer für Beton.

a. Bohren Sie mit einem ∅ 8-mm-Bohrer ein Loch mit einer Tiefe von 80 mm bis 100 mm, in dem Sie später den Dübel anbringen.
b. Entfernen Sie Bohrrückstände aus dem Loch.
c. Setzen Sie den mitgelieferten Dübel in das Loch ein. (Verwenden Sie beim Einsetzen einen Hammer.)
d. Bringen Sie die Wandhalterung nahe an der Wand an. Bringen Sie den Aufsatz zur Winkeljustierung so an, dass er nach oben zeigt.
e. Setzen Sie die Befestigungsschraube für die Wandhalterung in die Bohrung ein, und ziehen Sie sie fest. Es wird empfohlen, die Schrauben mit einem Anzugsmoment von mindestens 45 kgf/cm bis 60 kgf/cm festzuziehen.

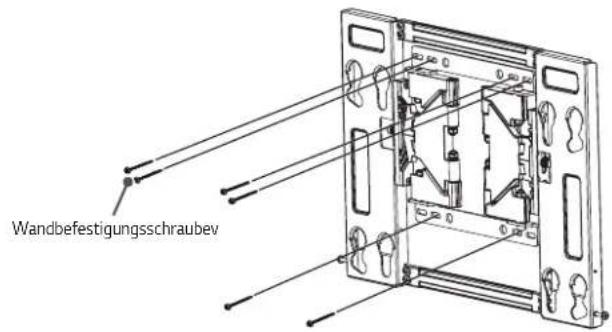

3 Wandhalterung installieren

Wandbefestigungsschraubev

→ Richten Sie die Wandhalterung an der gewünschten Stelle für die Installation aus, markieren Sie den festzuschraubenden Teil an der Wand, und entfernen Sie die Wandhalterung.
→ Das nächste Bild zeigt Ihnen, wie die Wandhalterung angebracht werden muss.
→ Verwenden Sie eine Wasserwaage, um zu überprüfen, ob die Wandhalterung waagerecht ausgerichtet ist.
→ Wenn das Anziehen der Schrauben in den angegebenen Positionen nur schwer möglich ist, können die Schrauben auch in leicht abweichenden Positionen festgezogen werden. Beachten Sie, dass bei höchstens zwei Schrauben die Positionen zum Festziehen abweichen dürfen.
→ Ziehen Sie zwei Wandbefestigungsschrauben oben links und oben rechts fest und je eine Schraube unten links und unten rechts an der Wandhalterung.
→ Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher (manuell oder elektrisch) oder einem 8-mm-Schraubenschlüssel fest, bis die Wand, die Wandhalterung und die Schrauben fest miteinander verbunden sind.

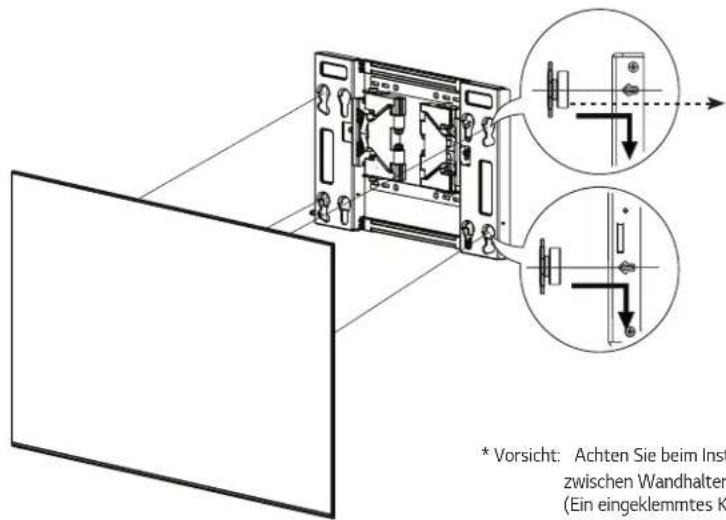

4 Produkt an der Wandhalterung befestigen

- Für die Installation des Produkts sind mindestens zwei Personen erforderlich.

* Vorsicht: Achten Sie beim Inst zwischen Wandhalter (Ein eingeklemmtes K

Achten Sie beim Einsetzen des Abstandhalters darauf, dass dessen Mitte wie der Pfeil in der Abbildung ausgerichtet ist.

* Vorsicht: Achten Sie beim Installieren des Geräts darauf, dass das Stromkabel nicht zwischen Wandhalterung und Gerät eingeklemmt wird. (Ein eingeklemmtes Kabel kann Schäden am Produkt verursachen.)

→ Hängen Sie den Bildschirm nach Anbringung der Abstandshalter in Richtung der Pfeile an die Wandhalterung. Befestigen Sie zuerst den unteren Teil, dann den oberen, indem Sie das Gerät leicht anheben.

- Stellen Sie sicher, dass das Produkt sicher befestigt ist, indem Sie am unteren Teil des Geräts ziehen.

- Halten und heben Sie bei der Wandmontage des Produkts mit dem montierten Lautsprecher nicht den Lautsprecher an, sondern das Produkt.

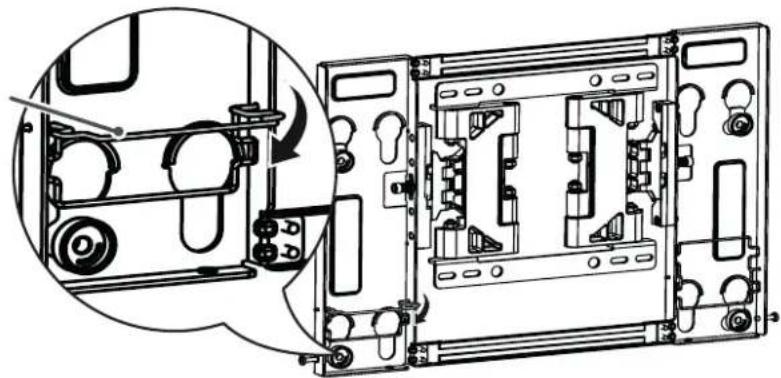

5 Fixieren der Sicherungsfedern

— Ziehen Sie nach der Anbringung des Geräts an die Halterung die Sicherungsfedern an der Unterseite der Wandmontagehalterung nach unten.
* Vorsicht: Befestigen Sie die Wandmontagehalterung sicher, da sie sich sonst lösen und zu Schäden bzw. zu Verletzungen führen kann.

Sicherungsfeder

6 Produkt waagerecht ausrichten

- Wenn das Produkt sich nach der Installation in keiner waagerechten Position befindet, passen Sie es mithilfe der entsprechenden Schraube an. (Das Produkt wird nach oben oder unten bewegt, je nachdem, in welche Richtung die Schraube gedreht wird.)

<400 x 200>

± 10 mm (waagerechte Ausrichtung)

<300×200>

± 10 mm (waagerechte Ausrichtung)

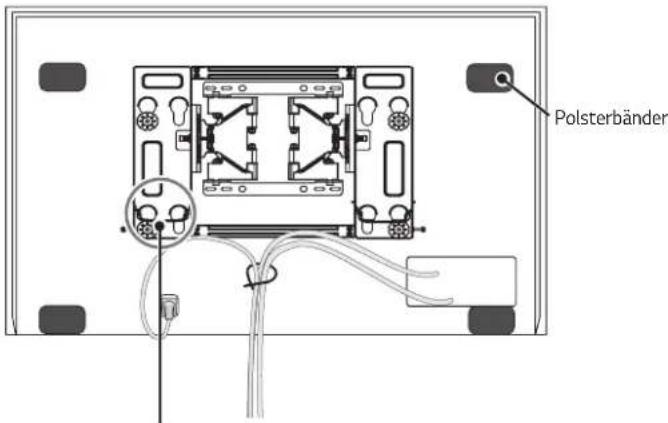

7 Kabel anordnen und Polsterbänder anbringen

• Ordnen Sie die Kabel entsprechend der Abbildung an. Kaufen Sie ein Band, um die Kabel zu organisieren, oder benutzen Sie das Band, das sich im Lieferumfang des TV-Geräts.
• Bringen Sie das Polsterband an, um Stöße zwischen dem TV-Gerät und der Wand abzufedern, die bei der Anpassung des Winkels auftreten können. Bringen Sie es, wie in der Abbildung gezeigt, an den gewünschten Stellen an.

Polsterbänder

* Vorsicht : Achten Sie darauf, dass das Netzkabel und die anderen Kabel nicht zwischen der Wandhalterung und der Wand eingeklemmt werden.

PRODUKTSPEZIFIKATION

Modellname OTW420B
Breite (mm) 445
Höhe (mm)	319,2
Tiefe (mm) 17
Produktgewicht (kg) 2,7
VESA-Spezifikationen für Wandhalterungen	400 x 200300 x 200
Max. Zuglast (kg) 32

Die Modell- und Seriennummer finden Sie auf der Rückseite oder Seite des Produkts.

Notieren Sie diese Angaben unten (für den Fall einer Reparatur).

MODELL

SERIENNUMMER
