OTW420B - テレビ LG - 無料のユーザーマニュアル

製品タイプ	テレビ用壁掛け金具
ブランド	LG
モデル	OTW420B
寸法（幅×高さ×奥行き）	445×319.2×17 mm
重量	2.7 kg
VESA互換性	400×200 mmおよび300×200 mm
最大負荷（引張）	32 kg
素材	鋼鉄
付属品	アンカーボルト6本、固定ネジ6本、スペーサーガイドA 4個、スペーサーガイドB 4個、スペーサーガイドC 4個、ガイドA固定ネジ4本（M6×L35）、ガイドB固定ネジ4本（M6×L18）、保護パッド4個、取扱説明書
取り付けタイプ	壁面固定、垂直のみ
対応壁材	コンクリート、軽量コンクリート、石材、レンガ、中空ブロック（石膏ボードやMDFは不可）
角度調整可能	はい、調整ネジによる（前方または後方への傾き）
安全ロック	下部ロックスプリング
必要な設置	資格のある設置者による（推奨）
必要な工具	ドリル（コンクリート用8mmドリルビット）、プラスドライバー、8mmソケットレンチ、水準器

よくある質問 - OTW420B LG

この壁掛け金具はどのテレビに対応しますか？

この金具はLG製およびVESA規格400×200mmまたは300×200mmに対応する他社製テレビに対応しています。テレビの重量は32kg以下である必要があります。テレビのマニュアルでVESA寸法を確認してください。

この金具を石膏ボードの壁に取り付けられますか？

いいえ、この金具は石膏ボードやMDFパネルの壁には対応していません。コンクリート、軽量コンクリート、石材、レンガ、中空ブロックの壁に固定する必要があります。石膏ボードの壁の場合、アンカーは背後にある耐力コンクリートに差し込む必要があります。

設置に必要な工具は何ですか？

コンクリート用8mmドリルビット付きドリル、プラスドライバー（手動または電動）、8mmソケットレンチ、水準器が必要です。安全手袋も推奨されます。

設置後にテレビの角度を調整するにはどうすればよいですか？

テレビを取り付けたら、金具にある調整ネジを使用します。ネジを一方向に回すとテレビが前方に傾き、逆方向に回すと後方に傾きます。希望の角度になるまで調整してください。

この金具は55インチテレビを支えられますか？

はい、対応するVESA規格（400×200または300×200）を満たし、重量が32kg未満の場合に限ります。ほとんどの55インチテレビはこの範囲内ですが、テレビの仕様で正確な重量をご確認ください。

スペーサーガイドをテレビに取り付けるにはどうすればよいですか？

テレビを保護された平らな面に画面を下にして置きます。付属のネジを使用してスペーサーガイド（モデルに応じてA、B、C）を取り付け穴に固定します。ガタつきがないようにしっかり締めてください。

この金具を一人で取り付けられますか？

資格のある設置者に依頼することを強くお勧めします。未熟な人が設置するとけがや損傷の原因となる可能性があります。ご自身で行う場合は、説明書をよく理解し、少なくとも2人で作業してください。

設置後にケーブルを整理するにはどうすればよいですか？

付属の保護パッドを使用して、電源ケーブルが金具と壁の間に挟まれないようにしてください。ケーブルを金具に沿って固定するためにケーブルタイを購入してください。固定時にケーブルを挟まないように注意してください。

設置後にテレビが水平でない場合はどうすればよいですか？

金具にある調整ネジを使用して傾きを調整します。ネジを徐々に回してテレビが水平になるまで調整してください。水準器で確認します。

壁掛け金具のお手入れ方法は？

乾いた柔らかい布で金具を拭いてください。水や化学薬品は使用しないでください。安全性を確保するため、定期的にネジの固定とアンカーの締め具合を確認してください。

使用説明書 OTW420B LG

ご使用前にこの取扱説明書をよくお読みになり、

ご理解のうえ正しくお使いください。

お読みになったあとは、大切に保管してください。

OTW420B

コンポーネント

壁掛け用アンカー 6個

壁掛け用ネジ 6個

取扱説明書

ガイドスペーサー A 4個

ガイドスペーサー B 4個

ガイドスペーサー C 4個

ガイドスペーサー用ネジA 4個 (M6 x L35)

ガイドスペーサー用ネジ B 4個 (M6 x L18)

テレビ保護クッション 4個

重要な安全上のご注意

• 専門の設置業者の方は、製品を設置する前にこの取扱説明書を十分にお読みください。
• 専門の設置業者の方は、製品の設置後、この取扱説明書をユーザーに渡し、取扱説明書を十分に読んで、今後参照するために保管しておくようにユーザーに必ず伝えてください。

取扱説明書をお読みになった後は、以後も参照できるように手の届く場所に保管してください。

警告

この壁掛けは、販売店が指定する、訓練を受け、設置経験の製品をその重量を支えることができない場所に設置しないある設置業者が設置してください。

専門知識を持たない設置業者が製品を設置することは非常に危険であり、けがや破損の原因となります。

壁掛けの設置場所の強度が十分でない場合、製品が落下し、けがをするおそれがあります。

壁掛けの移動や再設置は、訓練を受け、設置経験のある設置業者を必要に応じて利用してください。

設置には特殊技能が要求されます。お客様ご自身で移動や設置を行うと、安全上の重大な問題が発生するおそれがあります。

壁掛けの取り付け後に、製品に物をぶら下げたり、激しい衝撃を与えたりしないでください。

製品が落下し、けがをするおそれがあります。

壁掛けを取り付けるときは、テレビの背面に電源コードや信号ケーブルをぶら下げないでください。

コードが破損して、火災や感電の原因となったり、製品が破損したりすることがあります。

注意

取扱説明書の指示に従って製品を設置してください。

取扱説明書の指示に従わずに製品を設置すると、大けがを負ったり製品が破損したりするおそれがあります。

製品を設置したり、設置後に製品の高さを調整したりする場合は、2人以上作業してください。

単独で作業すると、製品が落下して、けがを負ったり製品が破損したりするおそれがあります。

設置時は、壁の材質の種類を確認し、条件を満たす場合は付属しているアンカーおよびネジを使用してください。

指定されたアンカーやネジを使用しないと、取り付け具が製品の重量に耐えられず、安全上の問題が発生するおそれがあります。

壁に穴を開ける場合は必ず、指定された直径のドリルビットおよびドリルを使用してください。また、穴の深さは、指定された指示に従ってください。

指定された方法に従わずに製品を設置すると、製品が安定せず、安全上の問題が発生するおそれがあります。

製品を濡れた布で拭いたり、製品の設置場所の下や近くで暖房や加湿器を使用したりしないでください。

製品に水がかかったり、湿気や熱が加わったりすると、火災や感電の原因となったり、製品に問題が生じたりすることがあります。

振動が発生する可能性のある物の近くに製品を設置しないでください。

高圧線や高電圧の近くに製品を設置しないでください。製品が破損するおそれがあります。

コンセントから電源コードを抜いてから製品を設置してください。

コンセントに電源コードを接続したまま製品を設置すると、感電や火災の原因になることがあります。

素手で製品を設置しないでください。必ず適切な作業用手袋を着用してください。

けがをするおそれがあります。

ディスプレイに接続したビデオコネクタが壁に押し付けら

れないようにしてください。必要に応じて付属している適切なアングルアダプタを使用してください。

製造業者によって指定されている付属品のみを使用してください。(モデルによっては)

設置する前に

* 設置する前に、製品に同梱の付属品がすべて揃っていることを確認してください。不足している物がありましたら、お近くの販売店または当社カスタマーサポートセンターにお問い合わせください。また、紛失・故障の際は、販売店で同じ付属品をお求めください。
* 本製品は壁にディスプレイを取り付ける以外の用途に使用しないでください。
* 取扱説明書の指示に従って製品を設置してください。
* 壁掛けを設置/使用する場合は、製品が破損しないように注意し、事故が起こらないようにしてください。
* 取扱説明書をよく読み理解していない場合は、製品を設置せず、販売店に問い合わせて、専門の設置業者に製品の設置を依頼してください。
* 専門の設置業者でなくても、この取扱説明書を詳細に理解して製品を設置するには、機械または建築分野での経験があるとよいでしょう。
* 本製品の取り付けはコンクリート製の壁にのみ行うようお勧めします。木材、合板、レンガを含む他の素材から作られた壁に本製品を取り付けたことによって発生した事故に対しての一切の責任は、当社では負いかねます。
* 製品は垂直な壁にのみ設置してください。
問題のある壁や天井に製品を設置したことから発生した問題について当社は一切の責任を負いかねます。あらかじめご了承ください。
* 同梱の付属品は、乳幼児/子供の手の届かないところに保管してください。誤って飲み込むと窒息または、けがのおそれがあります。万一、飲み込んだと思われるま場合は、すぐに医師にご相談ください。
* 締めすぎない程度に、ネジが壁に締められていることを確認してください。
ネジに力を加えすぎると、壁の破損、製品の性能低下、製品の破損が発生するおそれがあります。
* 壁掛けの重量制限を超えるテレビを設置しないように注意してください。
* 設置時に使用する工具で事故や破損が発生しないように注意してください。

<必要な工具>

プラスドライバー（手動または電動）/8 mmソケットレンチ/水準器/ドリル。コンクリート壁の場合は金属用の∅4 mmドリルビットまたは∅8 mmドリルビットも必要になることがあります。

設置方法

• 実際の製品は画像と異なる場合があります。
• テレビを壁ブラケットに取り付ける前に専門の設置業者に相談してください。

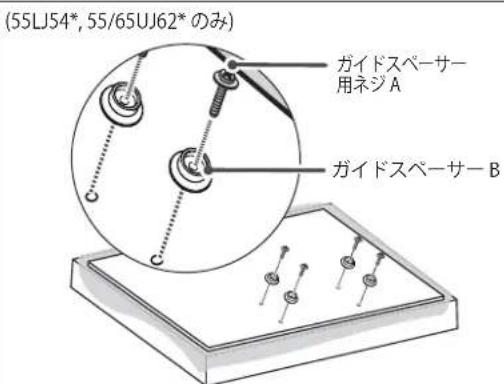

1 テレビ本体の背面にガイドスペーサーを取り付ける

- ガイドスペーサーの固定時にネジが完全に締め付けられていない場合は、ネジの長さを確認してください。

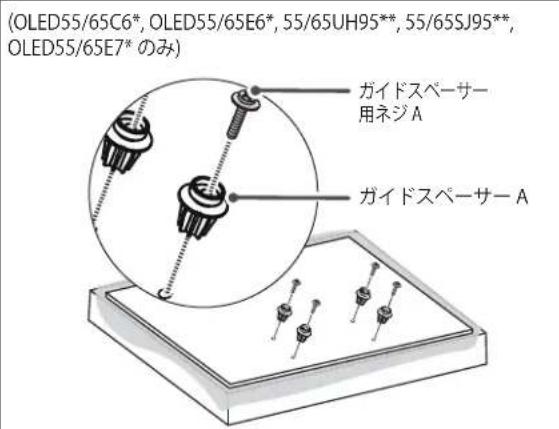

(OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7* のみ) ガイドスペーサー 用ネジ A ガイドスペーサー A

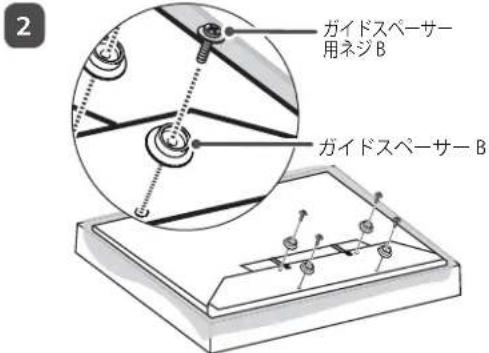

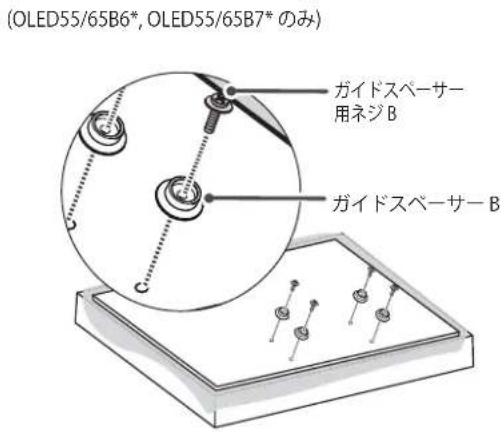

(OLED55/65B6*, OLED55/65B7*のみ) ガイドスペーサー 用ネジ B ガイドスペーサー B

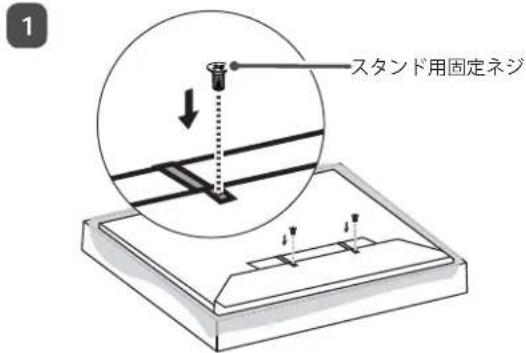

(OLED65G6*, OLED65G7*のみ) *付属のスタンド用固定ネジを使用してスタンドを固定してから、ガイドスペーサーを締め付けてください

スタンド用固定ネジ

ガイドスペーサー 用ネジ B ガイドスペーサー B

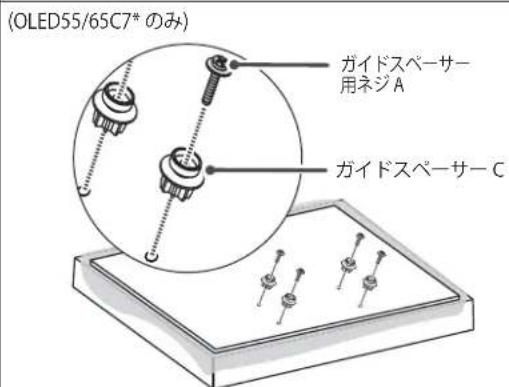

(OLED55/65C7* のみ) ガイドスペーサー 用ネジ A ガイドスペーサー C

(55LJ54*, 55/65UJ62* のみ) ガイドスペーサー 用ネジ A ガイドスペーサー B

作業手順

1. ディスプレイの取り付け穴にネジが取り付けられているかどうかを確認します。取り付けられている場合は、取り外します。
2. 図に示すように、ガイドスペーサおよびガイドスペーサ用ネジを取り付けます。

- 画面を下に向けてテレビをテーブルに置きます。テレビに傷が付かないように、柔らかい布で覆った平らな面またはクッションの上に置くようにしてください。

• ネジを締め付けて、ガイドスペーサーをテレビに取り付けます。テレビ、ガイドスペーサー、およびネジが互いにしっかり押しつけ合うようになるまで、ネジを締め付けます。
• ネジを締め付けるときは、プラスドライバー（手動または電動）を使用してください。

2 石壁にアンカーを固定する

次の指示に従ってください。

• 壁の材質と仕上げの厚みを確認してください。
• 壁の材質がコンクリート、軽量コンクリート、硬い自然石、柔らかい自然石によるれんが、ひび割れのない空洞ブロックの場合は、アンカーを使用してください。
• 石こうボードまたはMDF（中質繊維板）で壁に取り付けないでください。この場合、アンカーとネジは、仕上げ材表面の裏のコンクリートに挿入する必要があります。反対側にコンクリートがない場合は、まず、アンカーとネジを安全に固定する別個の掛け具を取り付ける必要があります。
• ここに記載されていない材質の壁に製品を取り付ける場合は、固定される場所のそれぞれが引張負荷70 kgf（686 N）および剪断負荷100 kgf（980 N）以上に耐えられるように製品を取り付けてください。

壁掛け用アンカー 壁掛け用ネジ 日本語

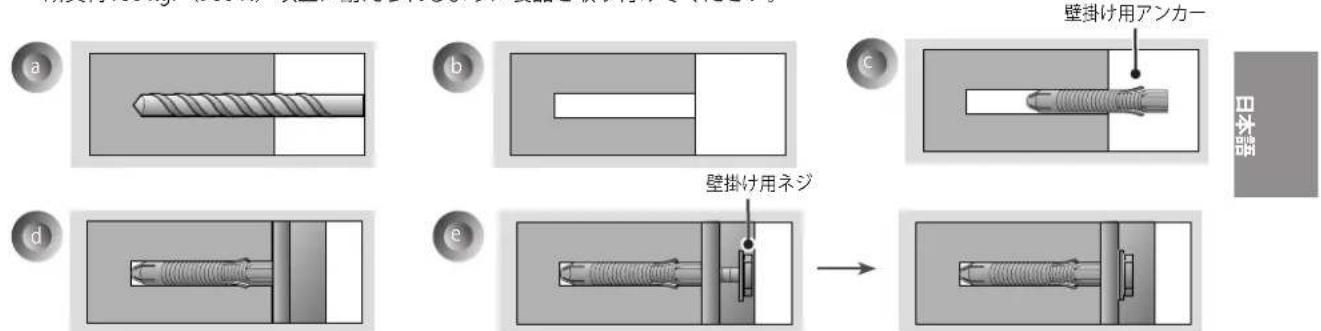

- コンクリート用Ø8mmドリルビットと、ハンマー(インパクト)ドリルを使用します。

a ∅ 8 mm ドリル ビットを使用して、アンカー位置に深さ80 mm～100 mmの穴を開けます。
b 開けた穴をきれいにします。
⑤ 付属しているアンカーを穴に取り付けます（アンカーを取り付けるときはハンマーを使用してください）。
①壁掛けを、穴の位置に揃えて壁にセットします。角度調整部品が上向きになるようにします。
e 壁掛け用ボルトを穴に合わせて締めます。次に、45 kgf/cm～60 kgf/cmのトルクでボルトを締め付けます。

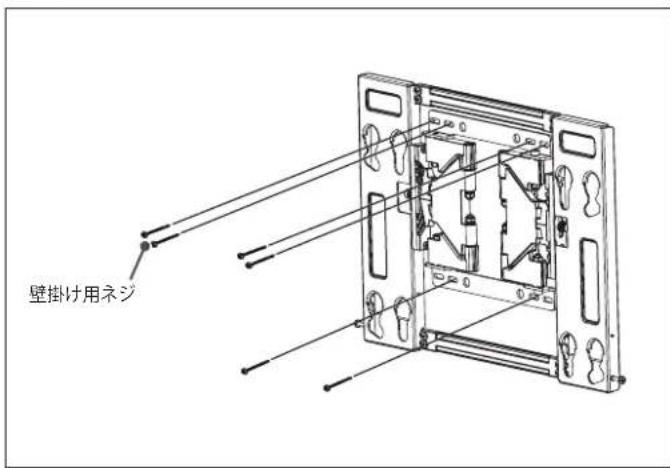

3 壁掛けブラケットを設置する

壁掛け用ネジ

→ 壁ブラケットを取り付け位置に合わせたら、壁のネジ位置に印を付け、壁ブラケットを外します。 → 壁ブラケットの固定方法については、次の画像を参照してください。

→ 水準器を使用して、壁掛けが水平であるかどうかを確認します。

→ ネジを指定位置に取り付けることがどうしてもできない場合は、なるべく近い位置に置き直して取り付けてもかまいません。ただし指定した位置から2つ以上場所を変更しないでください。

→ 壁掛け用ネジを上部の左側に2個と右側に2個、下部の左側に1個と右側に1個取り付けます。

→ このとき、ネジを締め付けるためにプラスドライバー（手動または電動）、または8 mmレンチを使用して、壁、壁掛けブラケット、およびネジが互いにしっかり押しつけ合うようにしてください。

4 壁掛けブラケットとテレビ本体を取り付ける

- テレビを取り付けるときは必ず2人以上で行ってください。

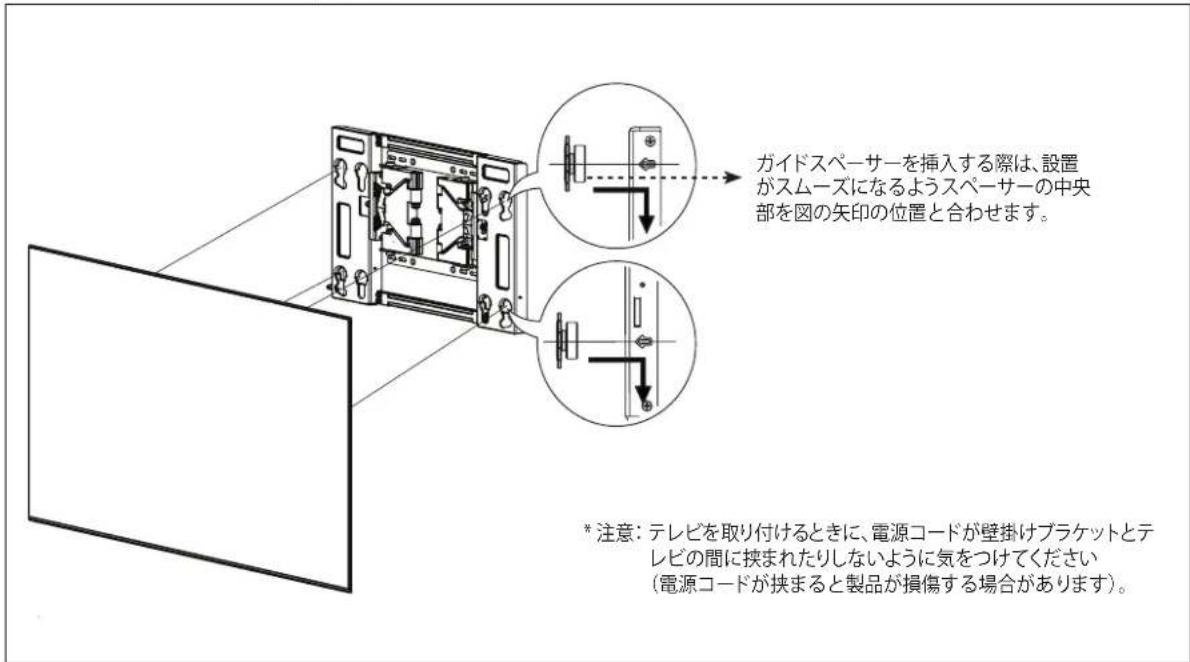

ガイドスペーサーを挿入する際は、設置がスムーズになるようスペーサーの中央部を図の矢印の位置と合わせます。 * 注意：テレビを取り付けるときに、電源コードが壁掛けプラケットとテレビの間に挟まれたりしないように気をつけてください（電源コードが挟まると製品が損傷する場合があります）。

→ ガイドスペーサーをテレビに取り付けた後、テレビを矢印の方向の通りに壁掛けブラケットに取り付けます。まず下部を取り付け、次にテレビを少しずつ持ち上げながら上部を取り付けます。

- テレビ下部を引っ張り、製品がしっかりと固定されていることを確認します。

- スピーカーを搭載した製品を固定する場合は、スピーカーの部分ではなく製品を持ち上げるようにします。

5 固定スプリングの取り付け

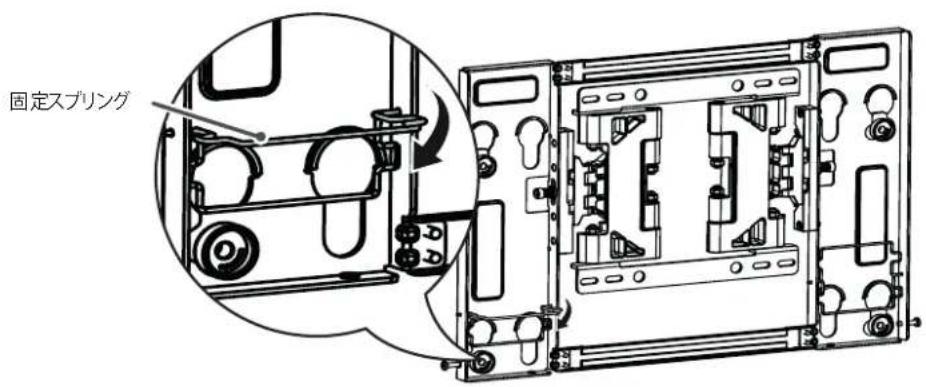

- テレビを壁掛けブラケットに取り付けたら、ブラケット下部の固定スプリングを下へ引きます。

* 注意：壁掛けブラケットがしっかり固定されていないと、テレビの落下による製品の破損や怪我の原因となるおそれがあります。

固定スプリング

6 テレビの水平を調整する

- テレビを設置したら、水平になっていることを確認します。（ネジの回転方向に応じて製品は上下に移動します）。

<400 x 200>

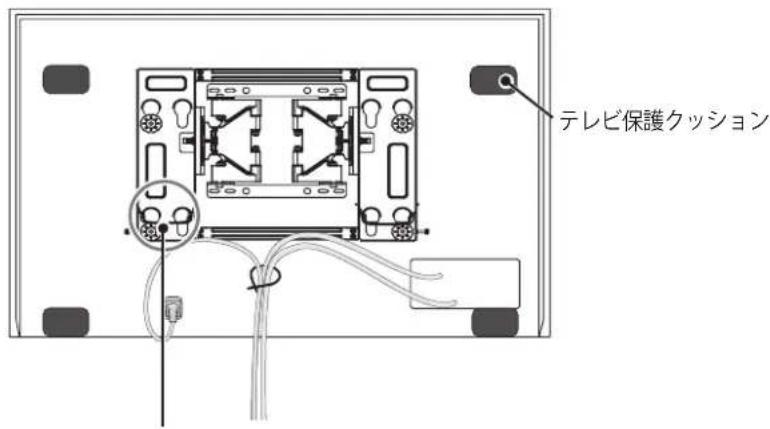

7 ケーブルを整理する／テレビ保護クッションを取り付ける

• 壁掛け設置の終了後に、下図のようにケーブルをまとめて整理します。
• テレビ保護クッションを貼り付けて、壁とテレビ本体の間で生じる衝撃を緩和します。図のようにテレビ保護クッションを貼り付けます。

テレビ保護クッション

* 注意: 電源コードやテレビに接続したケーブルを、壁掛けブラケットと壁の間に挟まないようご注意ください。
(電源コードやケーブルが損傷、断線し、火災や感電の原因になるおそれがあります。)

仕様

最大 126.9 129.9 最小 17 19.5

田外器

モデル OTW420B
幅 (mm) 445
高さ (mm) 319.2
奥行 (mm) 17
製品重量 (kg) 2.7
壁掛けブラケット VESA仕様 (mm)	400 × 200 300 × 200
最大引張荷重 (kg) 32
