OTW420B - Televisione LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per televisore
Marca	LG
Modello	OTW420B
Dimensioni (L x A x P)	445 x 319,2 x 17 mm
Peso	2,7 kg
Compatibilità VESA	400 x 200 mm e 300 x 200 mm
Carico massimo (trazione)	32 kg
Materiale	Acciaio
Componenti forniti	6 bulloni di ancoraggio, 6 viti di fissaggio, 4 distanziali A, 4 distanziali B, 4 distanziali C, 4 viti di fissaggio distanziali A (M6 x L35), 4 viti di fissaggio distanziali B (M6 x L18), 4 cuscinetti di protezione, manuale di installazione
Tipo di montaggio	Fissaggio a parete, solo verticale
Materiali per pareti compatibili	Calcestruzzo, calcestruzzo leggero, pietra, mattone, blocchi forati (non cartongesso né MDF)
Inclinazione regolabile	Sì, tramite vite di regolazione (inclinazione in avanti o indietro)
Blocco di sicurezza	Molle di blocco inferiori
Installazione richiesta	Da un installatore qualificato (consigliato)
Utensili necessari	Trapano con punta ∅8 mm (calcestruzzo), cacciavite Philips, chiave a bussola da 8 mm, livello

Domande frequenti - OTW420B LG

Quali televisori sono compatibili con questo supporto a parete?

Questo supporto è compatibile con televisori LG e altre marche che rispettano gli standard VESA 400x200 mm o 300x200 mm. Il peso del televisore non deve superare 32 kg. Consultare il manuale del televisore per le dimensioni VESA.

Posso installare questo supporto su una parete in cartongesso?

No, questo supporto non è progettato per pareti in cartongesso o pannelli in fibra MDF. Deve essere fissato su una parete in calcestruzzo, calcestruzzo leggero, pietra, mattone o blocchi forati. Se la parete è in gesso, gli ancoraggi devono essere inseriti nel calcestruzzo portante dietro.

Quali utensili sono necessari per l'installazione?

Avrete bisogno di un trapano con una punta di ∅8 mm per calcestruzzo, un cacciavite Philips (manuale o motorizzato), una chiave a bussola da 8 mm e una livella a bolla. Si consigliano anche guanti di sicurezza.

Come regolare l'angolazione del televisore dopo l'installazione?

Una volta fissato il televisore, utilizzare la vite di regolazione situata sul supporto. Ruotando la vite in un senso, il televisore si inclina in avanti; nell'altro senso, si inclina all'indietro. Regolare fino a ottenere l'angolazione desiderata.

Il supporto può sostenere un televisore da 55 pollici?

Sì, se il televisore rispetta gli standard VESA compatibili (400x200 o 300x200) e pesa meno di 32 kg. La maggior parte dei televisori da 55 pollici rientra in questo limite, ma verificare il peso esatto nelle specifiche del televisore.

Come fissare i distanziali sul televisore?

Posizionare il televisore su una superficie protetta, schermo verso il basso. Fissare i distanziali (A, B o C a seconda del modello) ai fori di montaggio utilizzando le viti fornite. Stringere saldamente per eliminare ogni gioco.

Posso installare questo supporto da solo?

Si consiglia vivamente di rivolgersi a un installatore qualificato. L'installazione da parte di una persona non qualificata può causare lesioni o danni. Se lo si fa da soli, assicurarsi di comprendere bene le istruzioni e utilizzare almeno due persone.

Come organizzare i cavi dopo l'installazione?

Utilizzare i cuscinetti di protezione forniti per evitare che il cavo di alimentazione rimanga schiacciato tra il supporto e la parete. Acquistare una fascetta fermacavi per mantenere i cavi lungo il supporto. Evitare di schiacciare i cavi durante il fissaggio.

Cosa fare se il televisore non è in bolla dopo l'installazione?

Utilizzare la vite di regolazione situata sul supporto per regolare l'inclinazione. Ruotare la vite gradualmente finché il televisore non è orizzontale. Verificare con una livella.

Come mantenere il supporto a parete?

Pulire il supporto con un panno asciutto e morbido. Non utilizzare acqua o prodotti chimici. Controllare periodicamente il fissaggio delle viti e il serraggio degli ancoraggi per garantire la sicurezza.

MANUALE UTENTE OTW420B LG

Manuale di installazione

Staffa per il montaggio a parete

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

OTW420B

COMPONENTE

6 tasselli per il montaggio a parete 6 viti per il montaggio a parete Manuale di installazione

4 distanziali guida A 4 distanziali guida B 4 distanziali guida C

4 viti per il montaggio dei distanziali guida A (M6 x L35)

4 viti per il montaggio dei distanziali guida B (M6 x L18)

4 imbottiture di protezione

ISTRUZIONI IMPORTANTI SULLA SICUREZZA

- Gli installatori professionisti sono tenuti a leggere attentamente questo manuale prima di installare il prodotto.

- Gi installatori professionisti sono tenuti a fornire il presente manuale all'utente e ad accertarsi che sia stato letto con attenzione e conservato come riferimento futuro.

Dopo aver consultato il manuale, conservarlo a portata di mano per riferimento futuro.

Avviso

Il prodotto deve essere installato da un professionista qualificato indicato dal rivenditore.

L'installazione del prodotto da parte di personale non qualificato è pericolosa e potrebbe provocare lesioni alle persone.

Quando si sposta o si sostituisce il prodotto dopo l'installazione, contattare un installatore qualificato indicato dal rivenditore.

L'installazione o lo spostamento del prodotto deve essere eseguito da un professionista esperto. Lo spostamento e l'installazione del prodotto da parte di personale non qualificato potrebbero essere causa di rischi alla sicurezza.

Prestare attenzione a non fissare il cavo di alimentazione e il cavo del segnale al retro del TV durante l'installazione a parete.

I cavi danneggiati possono provocare incendi, scosse elettriche o danneggiare il prodotto.

Il prodotto deve essere installato in un punto in grado di sopportarne interamente il peso.

Il prodotto potrebbe cadere e provocare lesioni se installato su una superficie debole.

Non aggrapparsi al prodotto e proteggerlo da urti violenti una volta installato.

Il prodotto potrebbe cadere e provocare lesioni.

Attenzione

Per un'installazione corretta del prodotto, attenersi alle istruzioni riportate in questo manuale.

Diversamente, il prodotto potrebbe non venire installato correttamente, provocare lesioni gravi o danneggiarsi.

Per installare o regolare l'altezza del prodotto sono necessarie almeno due persone.

Il prodotto potrebbe cadere, provocare lesioni o danneggiarsi se si prova a eseguire l'installazione o lo spostamento senza l'ausilio di altre persone.

In fase di installazione, verificare che la parete sia in grado di sostenere il peso del prodotto. Utilizzare i tasselli e le viti in dotazione.

Se si utilizzano viti e tasselli diversi da quelli specificati dal produttore, il prodotto potrebbe cadere e causare rischi per la sicurezza.

Utilizzare un trapano con una punta dal diametro specificato nel manuale quando si fora una parete Accertarsi inoltre di seguire le istruzioni relative alla profondità dei fori.

In caso contrario, il prodotto potrebbe non venire installato correttamente ed essere causa di rischi alla sicurezza.

Non pulire il prodotto utilizzando un panno umido e non collocare un sistema di riscaldamento o un umidificatore sotto il prodotto.

La penetrazione di umidità, vapore o calore può essere causa di incendi, scosse elettriche o danneggiare il prodotto.

Tenere il prodotto lontano da sprinkler, sensori, cavi dell'alta tensione e sorgenti di alimentazione. Non installare il prodotto in luoghi soggetti a vibrazioni o urti frequenti.

Accertarsi di aver scollegato il cavo di alimentazione prima di installare il prodotto.

In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Indossare guanti da lavoro durante l'installazione. Non toccare il prodotto a mani nude.

In caso contrario, potrebbero verificarsi lesioni alle persone.

Assicurarsi di utilizzare il cavo accessorio in dotazione. Se si utilizzano cavi diversi, l'attrito tra il prodotto e la parete potrebbe danneggiare il connettore. (In base al modello)

PRIMA DELL'INSTALLAZIONE

* Non utilizzare il prodotto per scopi diversi dal montaggio a parete del monitor.
* Durante l'installazione/utilizzo della base di montaggio a parete, evitare di danneggiare il prodotto e prevenire eventuali incidenti.
* Installare la staffa per il montaggio a parete seguendo quanto previsto nel manuale d'installazione.
* Se non è stato letto e compreso interamente il manuale di installazione, non installare il prodotto e contattare il fornitore per richiedere a un installatore specializzato di eseguire l'installazione del prodotto.
* Anche se non si è installatori specializzati, è utile avere esperienza nel settore meccanico o delle costruzioni per comprendere completamente il presente manuale ed effettuare l'installazione del prodotto.
* Si consiglia di montare il prodotto esclusivamente su una parete in calcestruzzo. LG Electronics Inc. non è responsabile per incidenti dovuti al montaggio del prodotto su pareti in altri materiali, tra cui legno, compensato e mattoni.
* Installare il prodotto solo su una parete verticale.
Il produttore non è responsabile di eventuali problemi derivanti dall'installazione del prodotto su una parete ad angolo o sul soffitto.
* Verificare che siano stati forniti con il prodotto tutti gli accessori prima dell'installazione. LG Electronics non è responsabile di eventuali danni o perdite di accessori dopo l'apertura della confezione.
* Tenere gli accessori in dotazione fuori dalla portata dei bambini perché possono determinare rischi per la sicurezza, incluso il soffocamento, qualora alcune parti venissero ingerite.
* Assicurarsi che le viti siano ben serrate alla parete, ma non eccessivamente.
L'applicazione di una forza eccessiva alle viti può danneggiare la parete, ridurre le prestazioni del prodotto o causarne il danneggiamento.
* Prestare attenzione a non installare un televisore il cui peso superi i limiti della base di montaggio a parete.
* Prestare attenzione durante l'utilizzo degli strumenti nel corso dell'installazione per evitare incidenti o danni.

cacciavite Phillips "+" (manuale o elettrico) / chiave da 8 mm / livella / trapano / Potrebbe anche servire punta da trapano ∅ 4 mm per acciaio o una punta da trapano ∅ 8 mm per pareti in calcestruzzo.

INSTALLAZIONE

• L'immagine potrebbe essere diversa dal prodotto in uso.
• Rivolgersi a un installatore professionista prima di montare il TV utilizzando una staffa di montaggio a parete.

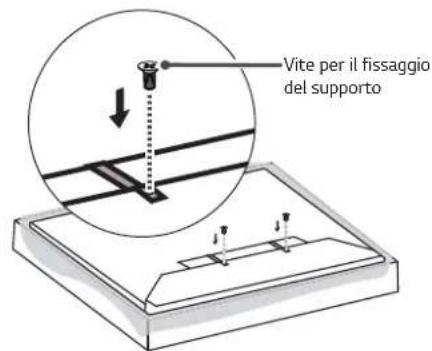

1 Fissaggio delle staffe del prodotto al TV

- Se non è possibile serrare completamente le viti quando si fissano i distanziali guida, controllare nuovamente la lunghezza delle viti.

(Solo OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

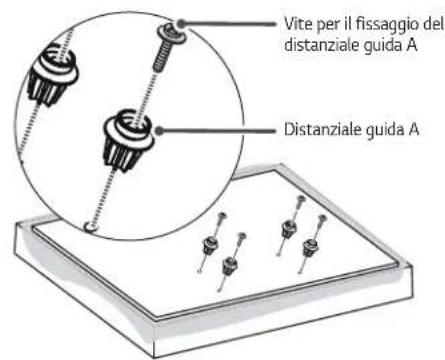

Vite per il fissaggio del distanziale guida A Distanziale guida A

(Solo OLED55/65B6*, OLED55/65B7*)

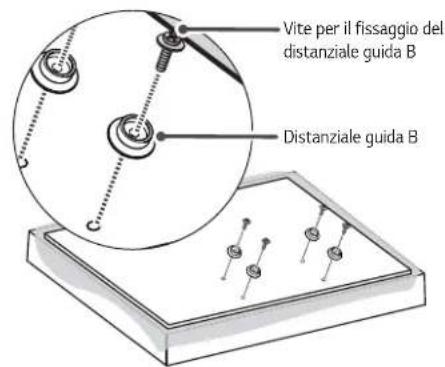

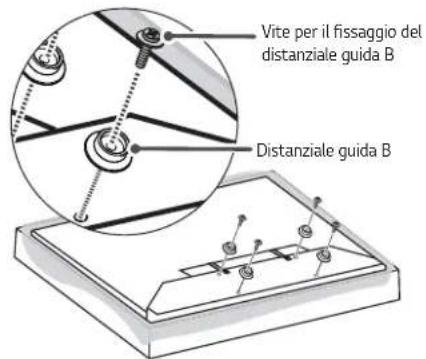

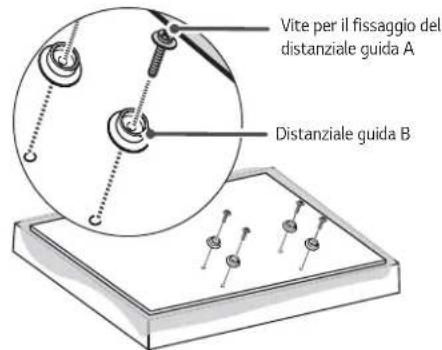

Vite per il fissaggio del distanziale guida B Distanziale guida B

(Solo OLED65G6*, OLED65G7*) * Nota: serrare i distanziali guida dopo aver fissato il supporto utilizzando le viti per il fissaggio del supporto fornite in dotazione.

1

Vite per il fissaggio del supporto

2

Vite per il fissaggio del distanziale guida B Distanziale guida B

(Solo OLED55/65C7*) (Solo 55LJ54*, 55/65UJ62*)

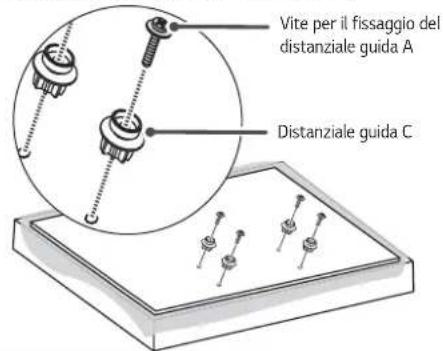

Vite per il fissaggio del distanziale guida A Distanziale guida C

Vite per il fissaggio del distanziale guida A Distanziale guida B

Procedura

1. Rimuovere eventuali viti già installate nei fori di montaggio.

2. Installare i distanziali guida e le relative viti nell'ordine indicato.

3. Posizionare il TV su un tavolo con lo schermo rivolto verso il basso. Assicurarsi di posizionare il TV su una superficie piana ricoperta con un panno morbido o un cuscino per evitare di graffiarlo.

4. Fissare i distanziali alla TV utilizzando le viti. Serrare le viti fino a quando TV, distanziali guida e viti non sono saldamente fissati.
5. Utilizzare un cacciavite con punta + (manuale o elettrico) per serrare le viti.

2 Fissaggio di viti e tasselli

Seguire le istruzioni.

• Controllare il materiale di cui è costituita la parete e lo spessore del materiale di finitura.
• È possibile utilizzare i tasselli e le viti in dotazione con il TV per pareti realizzate in cemento, calcestruzzo leggero, calcestruzzo duro, mattoni o blocchi forati.
• Non montare il dispositivo su pareti in cartongesso o pannelli di fibra a media densità (MDF, Medium Density Fibreboard). In questo caso, il tassello e le viti devono essere inseriti nel calcestruzzo dietro la finitura. Se non è presente calcestruzzo sull'altro lato, è necessario prima installare un gancio separato per fissare in modo sicuro i tasselli e le viti.
• In caso di installazione su una parete realizzata con un materiale non specificato in questo manuale, verificare che ciascuna posizione di montaggio sia in grado di sopportare un carico di 70 kgf (686 N) e un carico di taglio di 100 kgf (980 N) o superiore.

Tasselli per il montaggio a parete

Vite per il fissaggio della staffa per montaggio a parete

- Utilizzare una punta da ∅ 8 mm per calcestruzzo e un trapano a percussione.

a. Realizzare un foro con una profondità di 80 mm a 100 mm in cui inserire il tassello utilizzando un trapano con punta da ∅ 8 mm.
b. Pulire il foro ottenuto.
c. Inserire il tassello in dotazione nel foro (utilizzare un martello per inserire i tasselli).
d. Posizionare la staffa per il montaggio a parete vicino alla parete. Posizionare l'accessorio per la regolazione dell'inclinazione rivolto verso l'alto.
e. Inserire la vite per fissare la staffa per il montaggio a parete nel foro e serrarla. Serrare la vite applicando un momento meccanico consigliato di 45 kgf/cm a 60 kgf/cm o superiore.

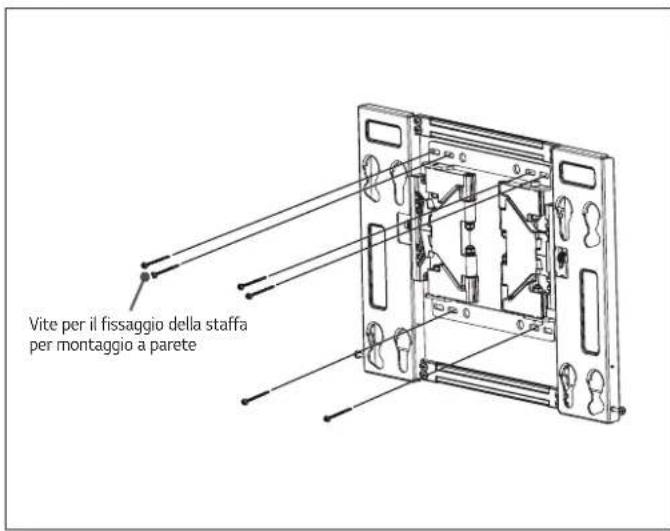

3 Installazione della staffa per montaggio a parete

Vite per il fissaggio della staffa per montaggio a parete

→ Dopo aver allineato la staffa di montaggio a parete alla posizione di installazione, segnare i punti in cui serrare le viti sulla parete, quindi rimuovere la staffa di montaggio a parete.
→ Fare riferimento all'immagine seguente per fissare la staffa di montaggio a parete.
→ Utilizzare una livella per verificare se la staffa di montaggio a parete è allineata.
→ Se risulta difficile serrare le viti nelle posizioni specificate, è possibile inserire le viti nelle altre posizioni vicine. Tenere presente che non è possibile cambiare più di due posizioni per il fissaggio delle viti.
→ Serrare 2 viti per ciascun angolo superiore destro e superiore sinistro e 1 vite per ciascun angolo inferiore destro e inferiore sinistro della staffa per il montaggio a parete.
→ Serrare le viti in modo che parete, staffa per montaggio a parete e viti siano unite saldamente tra loro utilizzando un cacciavite Phillips (manuale o elettrico) o una chiave fissa da 8 mm.

4 Assemblaggio della staffa per il montaggio a parete al prodotto

- Per sollevare e installare il prodotto, sono necessarie almeno due persone.

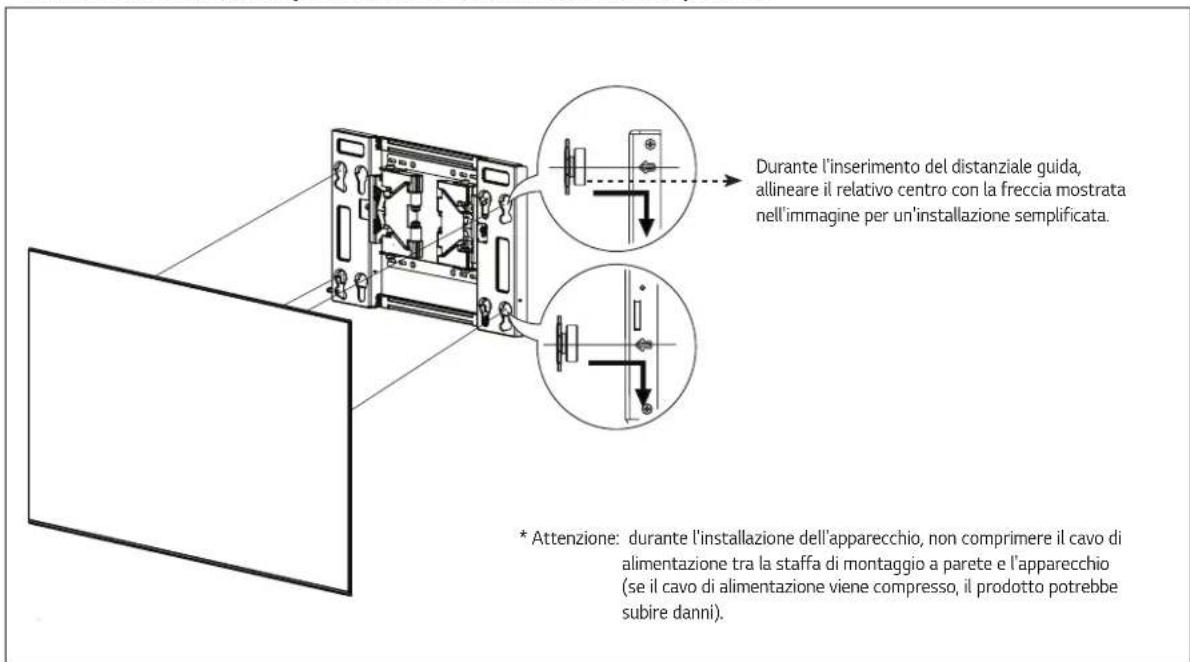

Durante l'inserimento del distanziale guida, allineare il relativo centro con la freccia mostrata nell'immagine per un'installazione semplificata. * Attenzione: durante l'installazione dell'apparecchio, non comprimere il cavo di alimentazione tra la staffa di montaggio a parete e l'apparecchio (se il cavo di alimentazione viene compresso, il prodotto potrebbe subire danni).

→ Dopo aver fissato i distanziali guida all'apparecchio, appenderlo alla staffa di montaggio a parete nella direzione delle frecce. Attaccare prima la parte inferiore, quindi attaccare la parte superiore sollevando leggermente l'apparecchio.

- Accertarsi che il prodotto sia fissato saldamente tirando la parte inferiore dell'apparecchio.

— Durante il montaggio del prodotto con altoparlante, afferrare e sollevare il prodotto, non l'altoparlante.

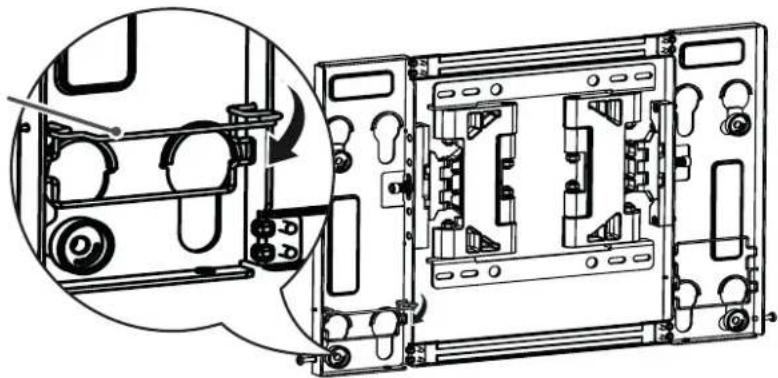

5 Impostazione delle molle di blocco

— Dopo aver fissato l'apparecchio alla staffa, tirare verso il basso le molle di blocco nella parte inferiore della staffa di montaggio a parete.
* Attenzione: se la staffa di montaggio a parete non è fissata saldamente, l'apparecchio potrebbe cadere e causare danni o lesioni.

Molla di blocco

6 Regolazione dell'allineamento del prodotto

- Se dopo l'installazione il prodotto non risulta allineato, provare a regolarlo utilizzando la vite (il prodotto si sposta verso l'alto o verso il basso, a seconda della direzione di rotazione della vite).

<400 x 200>

± 10 mm (regolazione del livello)

<300 x 200>

± 10 mm (regolazione del livello)

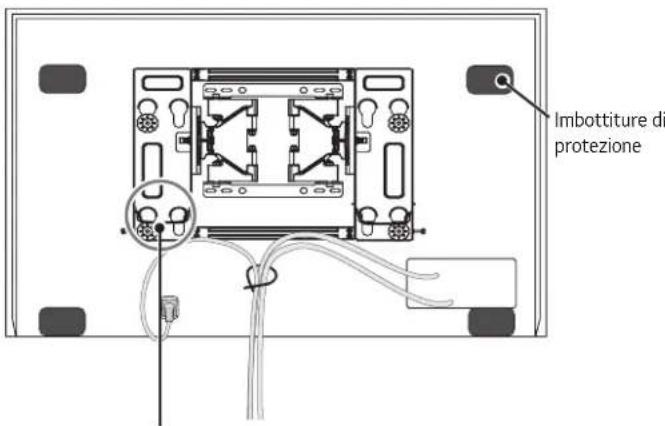

7 Organizzazione dei cavi e fissaggio delle imbottiture di protezione

• Organizzare i cavi come indicato nell'illustrazione. Acquistare una fascia per l'organizzazione dei cavi o utilizzare quella in dotazione con il TV.
• Fissare le imbottiture di protezione per ridurre l'impatto tra la parete e il TV in caso di urti quando si regola l'angolazione. Fissarle nelle posizioni desiderate come illustrato.

Imbottiture di protezione

* Attenzione: Evitare di comprimere il cavo di alimentazione e gli altri cavi contro la staffa per il montaggio a parete e la parete stessa.

SPECIFICHE TECNICHE

Nome modello OTW420B
Larghezza (mm) 445
Altezza (mm)	319,2
Profondità (mm) 17
Peso del prodotto (kg) 2,7
Specifiche VESA per la staffa per il montaggio a parete	400 x 200300 x 200
Circolo di trazione max (kg) 32

LG

Life's Good

Il modello e il numero di serie del prodotto si trovano sul retro e su un lato dello stesso. Annotarli qui di seguito affinché siano disponibili in futuro in caso di manutenzione.

MODELLO

N. DI SERIE

Visualizzazioni supportate

(Contattare il rivenditore o fare riferimento al manuale dell'utente della TV per i modelli applicabili.)
