OTW420B - Televisão LG - Manual de utilização gratuito

Tipo de produto	Suporte de parede para televisão
Marca	LG
Modelo	OTW420B
Dimensões (L x A x P)	445 x 319,2 x 17 mm
Peso	2,7 kg
Compatibilidade VESA	400 x 200 mm e 300 x 200 mm
Carga máxima (tração)	32 kg
Material	Aço
Componentes fornecidos	6 parafusos de ancoragem, 6 parafusos de fixação, 4 guias de espaçamento A, 4 guias de espaçamento B, 4 guias de espaçamento C, 4 parafusos de fixação dos guias A (M6 x L35), 4 parafusos de fixação dos guias B (M6 x L18), 4 almofadas de proteção, manual de instalação
Tipo de montagem	Fixação na parede, vertical apenas
Materiais de parede compatíveis	Concreto, concreto leve, pedra, tijolo, blocos vazados (sem gesso nem MDF)
Inclinação ajustável	Sim, através de parafuso de ajuste (inclinação para frente ou para trás)
Travamento de segurança	Molas de travamento inferiores
Instalação necessária	Por um instalador qualificado (recomendado)
Ferramentas necessárias	Furadeira com broca ∅8 mm (concreto), chave Phillips, chave de soquete de 8 mm, nível

Perguntas frequentes - OTW420B LG

Quais televisores são compatíveis com este suporte de parede?

Este suporte é compatível com televisores LG e outras marcas que respeitam os padrões VESA 400x200 mm ou 300x200 mm. O peso do televisor não deve exceder 32 kg. Consulte o manual do televisor para conhecer as dimensões VESA.

Posso instalar este suporte em uma parede de gesso?

Não, este suporte não foi projetado para paredes de gesso ou painéis de fibra MDF. Deve ser fixado em parede de concreto, concreto leve, pedra, tijolo ou blocos vazados. Se a parede for de gesso, as ancoragens devem ser inseridas no concreto estrutural por trás.

Quais ferramentas são necessárias para a instalação?

Você precisará de uma furadeira com broca de ∅8 mm para concreto, uma chave Phillips (manual ou motorizada), uma chave de soquete de 8 mm e um nível de bolha. Luvas de segurança também são recomendadas.

Como ajustar o ângulo do televisor após a instalação?

Uma vez fixado o televisor, use o parafuso de ajuste localizado no suporte. Girando o parafuso em um sentido, o televisor inclina para frente; no outro sentido, inclina para trás. Ajuste até obter o ângulo desejado.

O suporte pode suportar um televisor de 55 polegadas?

Sim, se o televisor respeitar os padrões VESA compatíveis (400x200 ou 300x200) e pesar menos de 32 kg. A maioria dos televisores de 55 polegadas está dentro desse limite, mas verifique o peso exato nas especificações do televisor.

Como fixar os guias de espaçamento no televisor?

Coloque o televisor plano sobre uma superfície protegida, tela para baixo. Fixe os guias de espaçamento (A, B ou C conforme o modelo) nos orifícios de montagem usando os parafusos fornecidos. Aperte firmemente para eliminar qualquer folga.

Posso instalar este suporte sozinho?

É altamente recomendável contratar um instalador qualificado. A instalação por pessoa não qualificada pode causar ferimentos ou danos. Se você mesmo fizer, certifique-se de entender bem as instruções e use pelo menos duas pessoas.

Como organizar os cabos após a instalação?

Use as almofadas de proteção fornecidas para evitar que o cabo de alimentação seja comprimido entre o suporte e a parede. Compre um prendedor de cabos para manter os cabos ao longo do suporte. Evite prender os cabos durante a fixação.

O que fazer se o televisor não estiver nivelado após a instalação?

Use o parafuso de ajuste localizado no suporte para ajustar a inclinação. Gire o parafuso gradualmente até que o televisor esteja horizontal. Verifique com um nível.

Como cuidar do suporte de parede?

Limpe o suporte com um pano seco e macio. Não use água ou produtos químicos. Verifique periodicamente a fixação dos parafusos e o aperto das ancoragens para garantir a segurança.

MANUAL DE UTILIZADOR OTW420B LG

Manual de instalação Suporte de parede

Leia este manual atentamente antes de operar seu aparelho e guarde-o para consultas futuras.

OTW420B

COMPONENTES

6 buchas de montagem do suporte de parede 6 parafusos de montagem do suporte de parede

Manual de instalação

4 buchas-guias A 4 buchas-guias B 4 buchas-guias C

4 parafusos de fixação das buchas-guias A (M6 x L35)

4 parafusos de fixação das buchas-guias B (M6 x L18)

4 almofadas de proteção

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

• Se você for um instalador profissional, leia este manual cuidadosamente antes de instalar o produto.
• Se você é um instalador profissional, entregue este manual ao usuário após instalação do produto e certifique-se de que ele também leia o manual com atenção e o guarde para futuras consultas.

Depois de ler o manual, guarde-o para futuras consultas.

Aviso

O produto deve ser instalado por um profissional qualificado especificado pela loja de varejo.

A instalação do produto por pessoal não qualificado é muito perigoso e pode causar danos pessoais.

O produto deve ser instalado em um local que possa suportar seu peso.

Se o produto for instalado em uma superfície fraca poderá cair, causando ferimentos.

Ao mover ou substituir o produto após a instalação, contate um instalador qualificado especificado pela loja de varejo.

A instalação ou movimentação do produto deve ser efetuada por um profissional especializado. Se uma pessoa não qualificada mover e instalar o produto, poderá causar riscos de segurança.

Não se pendure neste produto; proteja-o contra impactos fortes após a instalação.

O produto poderá cair e causar ferimentos.

Antes de instalar a TV na parede não esqueça de desconectar todos os cabos de conexão (cabo de força, de sinal RF e de dispositivos externos).

Cabos danificados podem resultar em incêndio, choque elétrico ou danos ao produto.

Atenção

Siga corretamente as instruções deste manual.

Se você não seguir as instruções, o produto poderá ser instalado incorretamente e causar ferimentos graves ou danos ao produto.

Ao instalar o produto, verifique primeiro se a parede é resistente o bastante. Use as buchas e os parafusos fornecidos.

Caso você utilize buchas e parafusos não especificados pelo fabricante, eles poderão não suportar o peso do produto e ameaçar a segurança.

Não limpe o produto com toalhas molhadas, nem coloque um aquecedor ou umidificador debaixo dele.

Umidade, vapor ou calor penetrando no produto pode resultar em incêndio, choque elétrico ou danos ao produto.

Certifique-se de que o cabo de alimentação seja removido da tomada antes de instalar o produto.

Caso contrário, isso poderá causar choque elétrico ou incêndio.

Certifique-se de usar o cabo acessório fornecido. Caso contrário, a fricção do produto com a parede pode causar danos ao conector. (Dependendo do modelo)

Para instalar ou ajustar a altura do produto, duas ou mais pessoas são necessárias.

Se você tentar instalar o produto sozinho, ele poderá cair e resultar em ferimentos ou em danos ao produto.

Ao fazer furos na parede, certifique-se de usar uma furadeira e uma broca com o diâmetro especificado. Certifique-se de inserir também as instruções sobre a profundidade dos furos.

Caso contrário, o produto pode ser instalado de forma incorreta e causar problemas de segurança.

Mantenha o produto longe de vaporizadores, sensores, fios de alta tensão e fontes de energia. Não instale o aparelho em um local onde vibrações ou impactos possam ocorrer.

Use luvas de segurança ao instalar o produto. Não trabalhe use as mãos desprotegidas.

Caso contrário, poderá causar ferimentos pessoais.

ANTES DA INSTALAÇÃO

* Não utilize o produto para outros fins que não a instalação de uma tela na parede.
* Ao instalar/utilizar o suporte de parede, tome cuidado para evitar danos ao produto e acidentes.
* Instale o suporte de parede de acordo com o manual de instalação.
* Se você leu e não compreendeu completamente o manual de instalação, não instale o produto e entre em contato com o revendedor para que um montador especializado instale o produto para você.
* Mesmo que você não seja especializado em montagem, é vantajoso ter experiência nos campos mecânico ou de construção para compreender completamente este manual e instalar o produto.
* Recomenda-se a montagem do produto apenas numa parede de concreto. A LG Electronics Inc. não é responsável por qualquer acidente causado pelo produto montado em paredes fabricadas com outros materiais, incluindo madeira, compensado e tijolo.
* Instale o produto somente em uma parede vertical.
O fabricante não se responsabiliza por problemas causados pela instalação do produto em uma parede inclinada ou no teto.
* Antes de instalar, verifique se os acessórios fornecidos com o produto estão incluídos. A LG Electronics não se responsabiliza por qualquer dano ou perda de acessórios depois que o pacote for aberto.
* Mantenha os acessórios inclusos fora do alcance de bebês ou crianças, pois isso pode causar problemas de segurança, incluindo asfixia pela ingestão de peças.
* Certifique-se de que os parafusos estejam presos na parede, mas não muito apertados.
Aplicar força excessiva pode danificar os parafusos na parede, afetar o desempenho do produto ou danificá-lo.
* Tome cuidado para não instalar uma TV que exceda as restrições de peso do suporte de parede.
* Tome cuidado com as ferramentas utilizadas durante a instalação para evitar acidentes ou danos.

chave Phillips (manual ou motorizada) / chave soquete de 8 mm / nível / furadeira / Para instalação, será necessário uma broca de ∅ 4 mm para aço e ∅ 8 mm para concreto.

INSTALAÇÃO

• A imagem pode ser diferente do produto real.
• Consulte um montador profissional antes de instalar a TV usando um suporte de parede.

1 Como anexar os suportes do produto na TV

- Se os parafusos não estiverem bem apertados ao fixar as buchas-guias, verifique o comprimento dos parafusos novamente.

(Somente OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

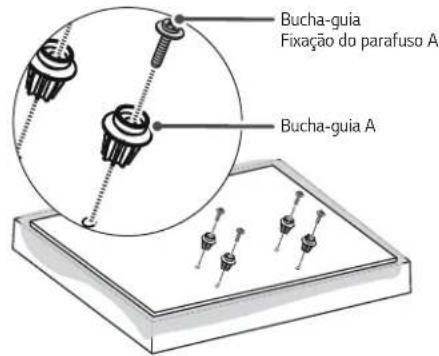

Bucha-guia Fixação do parafuso A Bucha-guia A

(Somente OLED55/65B6*, OLED55/65B7*)

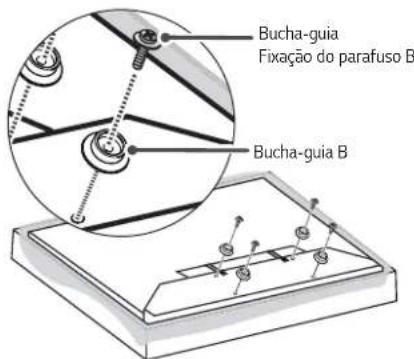

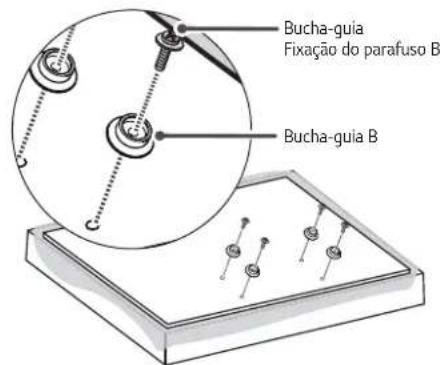

Bucha-guia Fixação do parafuso B Bucha-guia B

(Somente OLED65G6*, OLED65G7*) * Nota: aperte os espaçadores de guia depois de fixar a base usando os parafusos de fixação do suporte fornecidos.

1

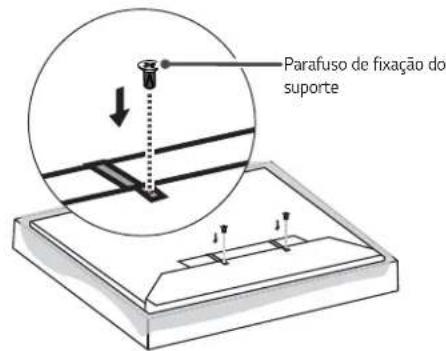

Parafuso de fixação do suporte

2

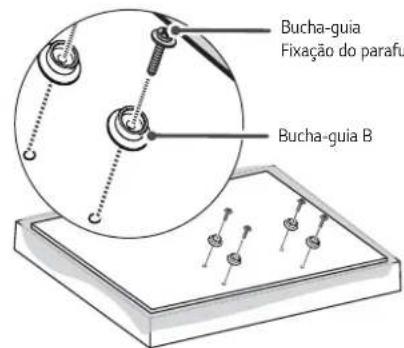

Bucha-guia Fixação do parafuso B Bucha-guia B

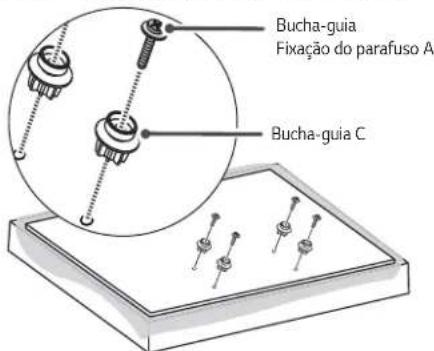

(Somente OLED55/65C7*) (Somente 55LJ54*, 55/65UJ62*)

Bucha-guia Fixação do parafuso A Bucha-guia C

Bucha-guia Fixação do parafus Bucha-guia B

Procedimento de trabalho

1. Remova todos os parafusos que foram instalados nos furos de montagem.
2. Fixe as buchas-guias e os parafusos das buchas-guias na ordem ilustrada.

— Coloque a TV em uma mesa com a tela virada para baixo. Certifique-se de colocá-la sobre uma superfície plana, coberta com um pano macio ou almofada para protegê-la de arranhões.

- Prenda as buchas-guias à TV com os parafusos. Aperte o parafuso até que a TV, as buchas-guias e os parafusos fiquem bem presos.

— Use a chave Philips (manual ou motorizada) para apertar o parafuso.

— Verifique o material da parede e a espessura do revestimento.

• Você pode usar as buchas e os parafusos fornecidos com o suporte em paredes feitas de concreto, concreto leve, pedra bruta macia, pedra bruta dura, tijolos ou blocos celulares.
• Não monte o dispositivo em paredes feitas de gesso ou fibra de média densidade (MDF). Neste caso, a bucha e os parafusos devem ser inseridos no concreto por trás da superfície do revestimento. Se não houver concreto do outro lado, então é necessário instalar um suporte separado para prender as buchas e os parafusos.
• Ao instalar em uma parede não especificada neste manual, certifique-se de que cada posição de montagem possa suportar uma carga de 70 kgf (686 N) e uma carga de ruptura de 100 kgf (980 N) ou superior.

Parafuso de fixação do suporte de parede

- Use uma broca de ∅ 8 mm para concreto e uma furadeira martelo (impacto).

a. Usando uma broca de ∅ 8 mm, faça um furo de 80 mm a 100 mm de profundidade no local em que a bucha será colocada.
b. Limpe o furo.
c. Insira a bucha fornecida no furo. (Use um martelo para inserir a bucha).
d. Coloque o suporte de montagem perto da parede. Coloque o ângulo de ajuste de fixação voltado para cima.
e. Insira o parafuso de fixação de montagem na parede no furo e aperte-o. Aperte o parafuso usando um torque recomendado de 45 kgf/cm a 60 kgf/cm ou superior.

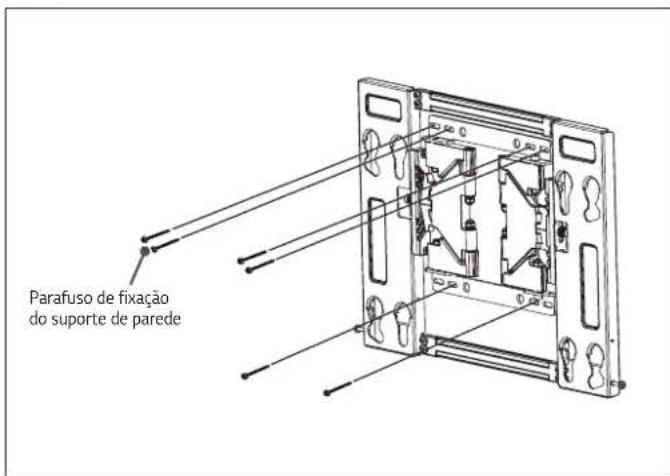

3 Instalação do suporte de montagem na parede

Parafuso de fixação do suporte de parede

→ Depois de alinhar o suporte de parede com o local da instalação, marque a parte que será aparafusada na parede e remova o suporte de parede.
→ Consulte a próxima figura para fixar o suporte de parede.
→ Use um nível para verificar se o suporte de parede está nivelado.
→ Caso seja difícil apertar os parafusos nas posições especificadas, você poderá apertá-los nas outras posições mais próximas possíveis. Observe que não se pode alterar mais do que 2 posições de aperto.
→ Aperte 2 parafusos de fixação do suporte de parede nos cantos superiores direito e esquerdo, e 1 parafuso nos cantos inferiores direito e esquerdo do suporte de montagem na parede.
→ Aperte os parafusos até que a parede, o suporte de montagem na parede e os parafusos estejam unidos de forma segura, usando uma chave de fenda Phillips (manual ou broca) ou uma chave inglesa de 8 mm.

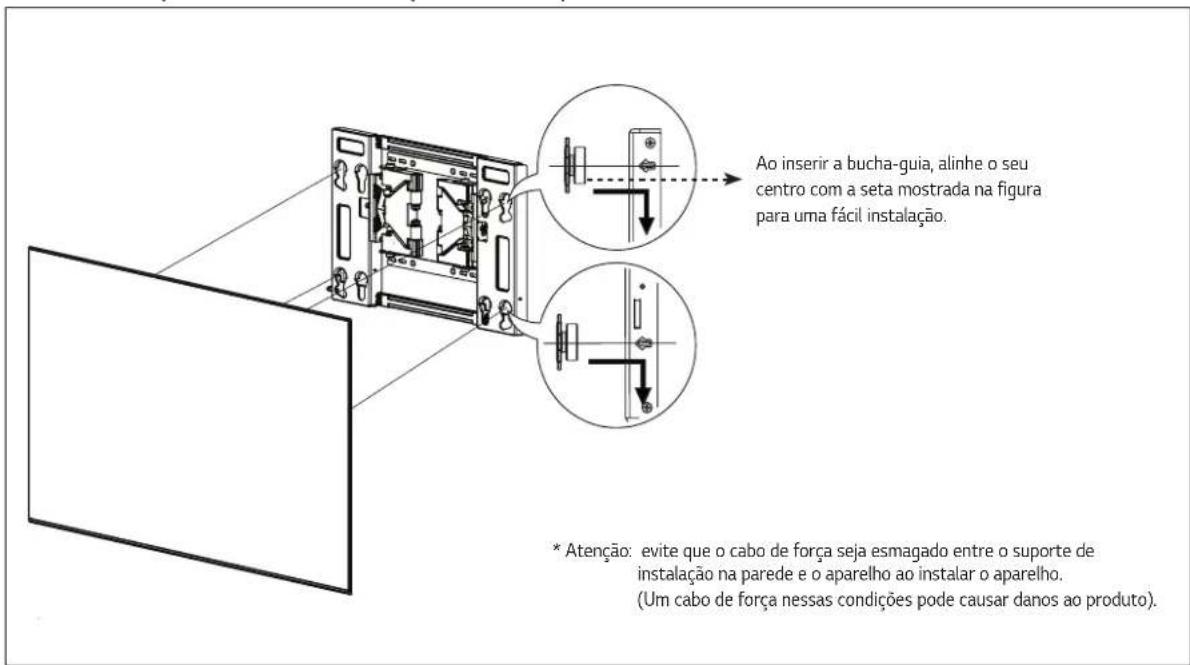

4 Como montar o suporte de montagem na parede e o produto

- Duas ou mais pessoas são necessárias para instalar o produto.

Ao inserir a bucha-guia, alinhe o seu centro com a seta mostrada na figura para uma fácil instalação. * Atenção: evite que o cabo de força seja esmagado entre o suporte de instalação na parede e o aparelho ao instalar o aparelho. (Um cabo de força nessas condições pode causar danos ao produto).

→ Depois de conectar as buchas-guias no aparelho, pendure-o no suporte de suporte de parede na direção das setas. Prenda a parte inferior primeiro, depois anexe a parte superior erquendo um pouco o aparelho.

— Certifique-se de que o produto está preso com firmeza, puxando a parte inferior do aparelho.

— Ao instalar um produto que possua alto-falante, segure e erga o produto, não o alto-falante.

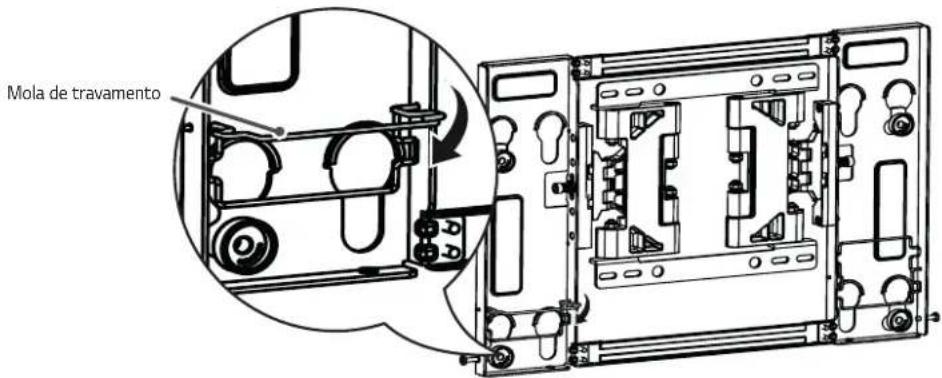

5 Instalação das molas de travamento

• Depois de prender o aparelho ao suporte, pressione as molas de travamento na parte inferior do suporte de instalação na parede.
  * Atenção : se o suporte de instalação na parede não estiver fixado com firmeza, o aparelho pode cair, resultando em danos ou ferimentos.

Mola de travamento

6 Como ajustar o nível do produto

- Se o produto não estiver nivelado após a instalação, ajuste-o com o parafuso. (O produto vai para cima ou para baixo de acordo com a direção de rotação do parafuso.)

<400×200>

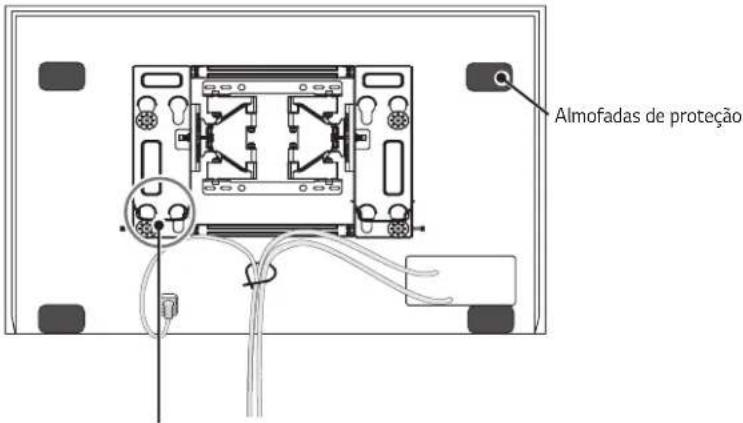

7 Como organizar cabos e prender as almofadas protetoras

• Organize os cabos conforme mostrado na ilustração. Adquira uma presilha para arrumar os cabos ou use a presilha que acompanha a TV.
  — Prenda as almofadas de proteção para minimizar o impacto entre a TV e o alto-falante da tela caso eles se choquem durante o ajuste do ângulo. Prenda-os nas posições desejadas, conforme ilustrado.

Almofadas de proteção

* Atenção : Tome cuidado para que o cabo de força e os cabos não sejam comprimidos entre o suporte de montagem na parede e a parede.

ESPECIFICAÇÕES

Nome do modelo OTW420B
Largura (mm) 445
Altura (mm)	319,2
Profundidade (mm) 17
Peso do produto (kg) 2,7
Especificações VESA para montagem na parede	400 x 200300 x 200
Carga tênsil máx. (kg) 32

O modelo e o número de série do produto estão localizados na parte traseira ou na lateral do equipamento.

Anote-os caso precise dos serviços de manutenção.

MODELO

N° DE SÉRIE

Telas suportadas

(Entre em contato com o revendedor ou consulte o manual do proprietário da TV para conhecer os modelos aplicáveis).

4 amortiguadores protectores
