产品类型	电视壁挂支架
品牌	LG
型号	OTW420B
尺寸（长 x 高 x 深）	445 x 319.2 x 17 毫米
重量	2.7 千克
VESA 兼容性	400 x 200 毫米 和 300 x 200 毫米
最大承重（拉力）	32 千克
材料	钢
随附组件	6个锚固螺栓、6个固定螺丝、4个A型间隔导轨、4个B型间隔导轨、4个C型间隔导轨、4个A型导轨固定螺丝（M6 x L35）、4个B型导轨固定螺丝（M6 x L18）、4个保护垫片、安装手册
安装类型	墙面安装，仅垂直方向
兼容墙面材料	混凝土、轻质混凝土、石材、砖、空心砌块（非石膏板或MDF）
可调倾斜角度	是，通过调节螺丝（向前或向后倾斜）
安全锁	下部锁定弹簧
安装要求	由合格安装人员安装（推荐）
所需工具	带∅8毫米钻头（混凝土）的电钻、十字螺丝刀、8毫米套筒扳手、水平尺

常见问题 - OTW420B LG

哪些电视与这款壁挂支架兼容？

该支架兼容LG电视及其他符合VESA 400x200毫米或300x200毫米标准的品牌。电视重量不得超过32千克。请查阅电视手册了解VESA尺寸。

我可以在石膏板墙上安装这款支架吗？

不可以，这款支架不适用于石膏板或MDF纤维板墙面。必须安装在混凝土、轻质混凝土、石材、砖或空心砌块墙上。如果墙面是石膏板，锚固件必须插入后面的承重混凝土中。

安装需要哪些工具？

您需要带∅8毫米钻头（用于混凝土）的电钻、十字螺丝刀（手动或电动）、8毫米套筒扳手和水平尺。建议同时佩戴安全手套。

安装后如何调节电视角度？

电视固定后，使用支架上的调节螺丝。顺时针旋转螺丝，电视向前倾斜；逆时针旋转则向后倾斜。调节至所需角度。

这款支架能支撑55英寸电视吗？

可以，只要电视符合兼容的VESA标准（400x200或300x200）且重量小于32千克。大多数55英寸电视都在此范围内，但请查看电视规格中的确切重量。

如何将间隔导轨固定在电视上？

将电视平放在保护面上，屏幕朝下。使用随附的螺丝将间隔导轨（根据型号选择A、B或C）固定到安装孔上。拧紧以消除间隙。

我可以独自安装这款支架吗？

强烈建议由合格安装人员安装。非专业人员安装可能导致受伤或损坏。如果您自行安装，请确保完全理解说明，并至少使用两人。

安装后如何整理线缆？

使用随附的保护垫片，避免电源线被支架和墙面夹住。购买线夹将线缆沿支架固定。固定时避免线缆被挤压。

安装后电视不水平怎么办？

使用支架上的调节螺丝调整倾斜角度。逐步旋转螺丝直至电视水平。用水平尺检查。

如何保养壁挂支架？

用干软布清洁支架。请勿使用水或化学品。定期检查螺丝紧固和锚固件松动情况，确保安全。

用户手册 OTW420B LG

操作裝置之前，請先詳細閱讀本手冊，並妥善保管手冊以供日後參考。

OTW420B

内容物

6個 壁掛安裝螺栓

6個 壁掛安裝螺絲

安装手册

4個 導架墊片A

4個 導架墊片 B

4個 導架墊片C

4 個 導架墊片固定螺絲 A (M6 x L35)

4 個 導架墊片固定螺絲 B (M6 x L18)

4個 防護軟墊

重要安全指示

• 若您是專業安裝人員，請在安裝產品前，先詳細閱讀本手冊。
• 若您是專業安裝人員，請在安裝產品後將本手冊交給使用者，確保使用者亦詳細閱讀本手冊，並將之妥善保管以供日後參考。

閱讀完手冊之後，請將手冊存放在方便拿取的位置，以供日後參考。

警告

產品應由零售商店指定的合格專業人員進行安裝。 由不符資格者安裝產品是非常危險的，可能導致人員受傷。

產品安裝後，如要移動或更換產品，請洽詢零售商店指定的合格安裝人員。 產品的安裝或移動必須由專業技術人員進行。若由不符資格的人員移動及安裝產品，可能會危害安全。

安裝壁掛式電視時，切勿讓電源線與訊號線懸掛在電視後方。 損壞的纜線可能導致火災、觸電或產品損壞。

產品的安裝位置必須可以完全支撐產品重量。 產品若安裝在不堅固的表面，可能會掉落，導致人員受傷。

安裝完成後，請勿在本產品上懸掛物品，並請保護本產品免於遭受強力撞擊。 產品可能會因掉落而導致人員受傷。

警示

請遵循本手冊中的指示正確使用本產品。 如果未遵循指示，可能會因不當安裝產品而導致人員嚴重受傷或產品損壞。

安裝產品時，請先檢查牆壁是否夠堅固。請使用隨附的螺栓與螺絲。

如果您所使用的螺栓與螺絲不是由製造商所指定，可能因無法支撐產品重量而導致安全問題發生。

請勿使用濕毛巾清潔產品，也請勿在產品下方放置電熱器或增濕器。

若濕氣、蒸氣或熱氣滲入產品，可能會導致火災、觸電或產品損壞。

安裝產品之前，請務必從插座拔除電源線。 否則，可能會導致觸電或火災。

務必使用隨附之配件纜線。否則，產品和牆面相互摩擦可能導致接頭損壞。(視型號而定)

若要安裝或調整產品高度，則需兩名以上的人員。 若您嘗試獨自安裝或移動產品，產品可能會掉落而導致人員受傷或產品損壞。

在牆上鑽孔時，務必使用電鑽以及所指定公釐數的鑽頭。鑽孔深度也務必遵照指示。

否則，可能會不正確安裝產品，並導致安全問題發生。

產品應遠離灑水器、感應器、高壓線路及電源。切勿將產品安裝在有可能受到震動或重擊的地方。

安裝產品時，請戴上防護手套。請勿赤手安裝。 否則，可能會導致人員受傷。

安装前

* 請勿將產品使用在將顯示器以壁掛方式安裝於牆面以外的用途。
* 安裝/使用壁掛板時，請謹慎防範產品損壞並且避免發生意外。
* 請根據安裝手冊的指示安裝壁掛板。
* 如果您尚未詳讀並瞭解此安裝手冊，請勿安裝產品，並洽詢經銷商，交由專業安裝人員為您安裝產品。
* 即便您不是專門安裝人員，若有機械或建築領域專業知識，則有助於能更完全的理解安裝手冊及順利安裝產品。
* 建議您僅將產品安裝於水泥牆上。對於將產品安裝於其他材質的牆上 (包括木材、三夾板和磚頭) 所造成的意外，LG Electronics Inc. 概不負責。
* 本產品僅能安裝於垂直壁面。

對於將產品安裝於傾斜的壁面或天花板上導致的問題，製造商恕不負責。

* 安裝前，請先確定產品隨附配件均已包含在內。包裝打開後若配件有任何損壞或遺失，LG Electronics 概不負責。
* 請將隨附配件放在嬰兒或兒童無法取得之處，因為隨附配件可能引發包括誤吞零件導致窒息在內的安全問題。
* 請確實鎖緊牆上的螺絲，但不可過緊。
鎖螺絲時過度用力，可能會損及牆壁、影響產品效能，或導致產品損壞。
* 請注意，不要安裝超過壁掛板重量限制的電視。
* 請謹慎使用安裝工具，以避免造成意外或損壞。

<您將需要使用以下工具>

Phillips「十字型」螺絲起子(手動或電動)/8公釐套筒扳手/水平儀/立柱/您可能也需要∅4公釐金圖用鑽頭或∅8公釐水泥用鑽頭。

安装方法

• 圖片可能與實際產品不同。
• 使用壁掛架安裝電視前，請洽詢專業安裝人員。

1 如何將產品的支架裝上電視

- 若固定導架墊片時，螺絲未完全鎖緊，請再次檢查螺絲長度。

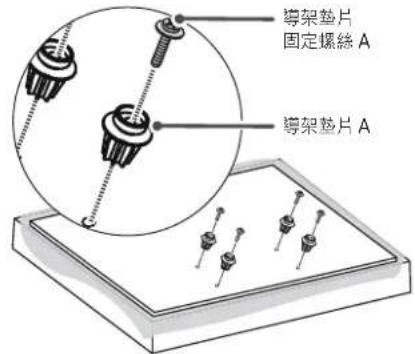

(僅在 OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

導架墊片 固定螺絲 A 導架墊片 A

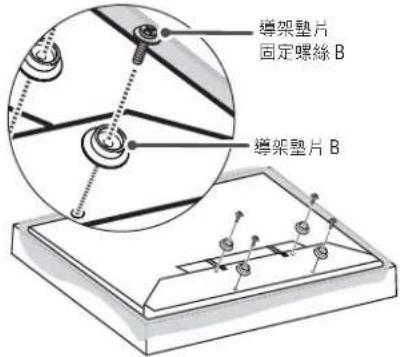

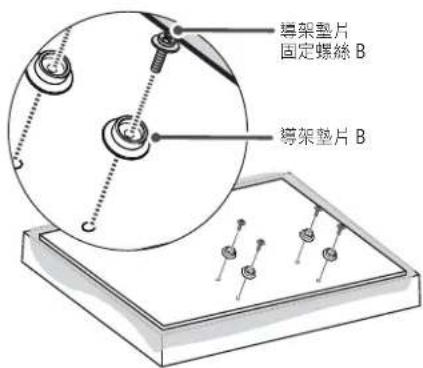

(僅在 OLED55/65B6*, OLED55/65B7*)

導架墊片 固定螺絲 B 導架墊片 B

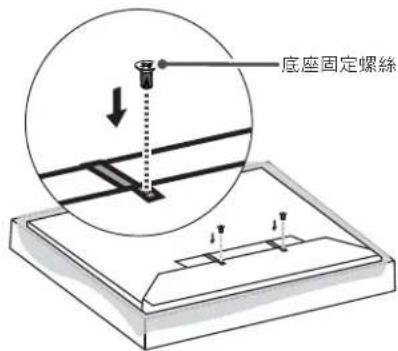

(僅在 OLED65G6*, OLED65G7*) * 注意：使用提供的底座固定螺絲固定底座後，請鎖緊導架墊片。

1

底座固定螺絲

2

導架墊片 固定螺絲 B 導架墊片 B

(僅在 OLED55/65C7*) (僅在 55LJ54*, 55/65UJ62*)

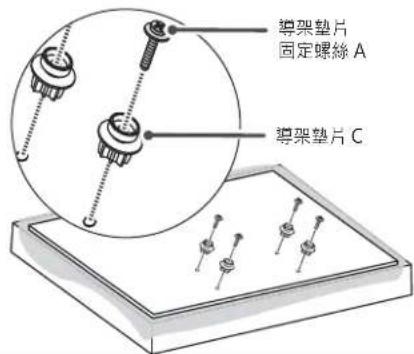

導架墊片 固定螺絲 A 導架墊片 C

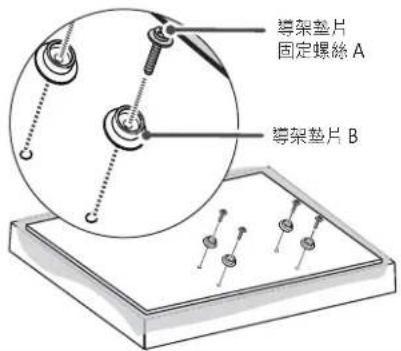

導架墊片 固定螺絲 A 導架墊片 B

作業程序

1. 移除所有安裝至壁掛孔的螺絲。
2. 依序安裝導架墊片及導架墊片固定螺絲，如圖所示。

- 將電視放置在桌上，螢幕朝下。務必將電視放置在鋪有軟布或軟墊的平坦表面上，以免造成刮痕。

• 使用螺絲將導架墊片固定在電視上。鎖緊螺絲，直至電視、導架墊片及螺絲都穩固安裝完成。
• 使用十字型螺絲起子 (手動或電動) 轉緊螺絲。

2 如何安裝螺栓和螺絲

請遵照指示。

• 請檢查墻壁材料與表面塗層的厚度。
• 牆壁材料若為水泥、輕質水泥、軟石材、硬石材、磚頭或空心磚，可使用電視隨附的螺栓和螺絲。
• 牆壁材質若為石膏板或中密度纖維板 (MDF)，請勿架設裝置。在這種情況下，螺栓和螺絲必須插入水泥的表層塗料後方。若另一側無水泥，則必須先另外安裝一個掛架，才能穩固安裝螺栓和螺絲。

- 若安裝的牆壁是本手冊未載明的材質，請確定每個架設位置皆可承受 70 kgf (686 N) 的負荷以及 100 kgf (980 N) 以上的剪切負荷。

壁掛安裝螺栓 壁掛安裝螺絲

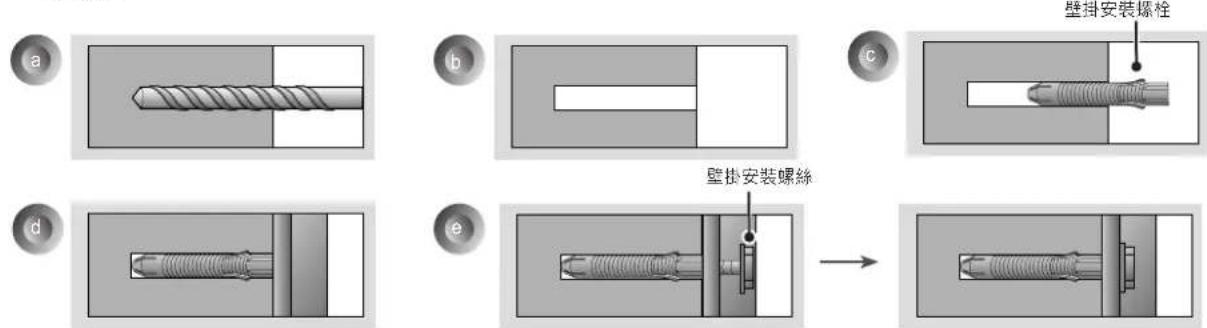

- 使用∅8公釐水泥用鑽頭以及電鏈鑽(震動電鑽)。

a. 使用 ∅ 8 公釐鑽頭，在要安裝螺栓的位置鑽出一個深度 80 公釐至 100 公釐的孔。
b. 將鑽好的孔清乾淨。
c. 將隨附螺栓插入孔中 (插入螺栓時請使用鏟子)。
d. 將壁掛支架放在貼近牆壁的位置。調整角度的附件朝上放置。
e. 將壁掛支架固定螺絲插入孔中並鎖緊。使用建議的 45 kgf/cm 至 60 kgf/cm 或更大的扭力，來鎖緊螺絲。

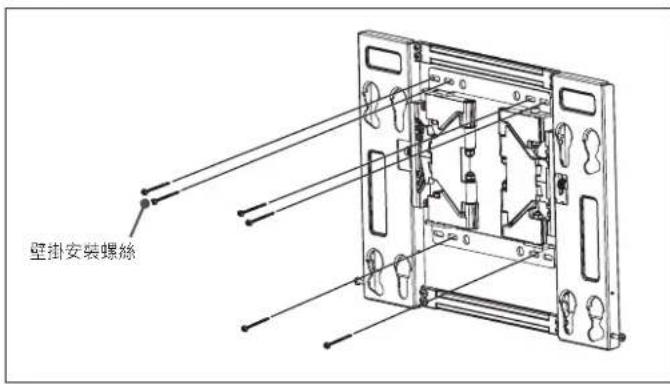

3 安装壁掛支架

壁掛安裝螺絲

→ 壁掛架對齊安裝位置後，請在牆壁上標示出要鎖上螺絲的位置，然後移開壁掛架。
→ 請參閱下一個圖片來安裝壁掛架。
→ 使用水平儀檢查壁掛架是否為水平狀態。
→ 若要將螺絲安裝在特定位置有其困難度，您可以改將螺絲安裝在其他附近位置。請注意，安裝位置變更的數量不應超過2個。
→ 在壁掛支架的左上角與右上角處鎖緊 2 個壁掛安裝螺絲，在壁掛支架的左下角與右下角鎖緊 1 個螺絲。
→ 使用十字螺絲起子 (手動或電動) 或 8 公釐扳手來鎖緊螺絲，使得牆壁、壁掛支架和螺絲穩固連接。

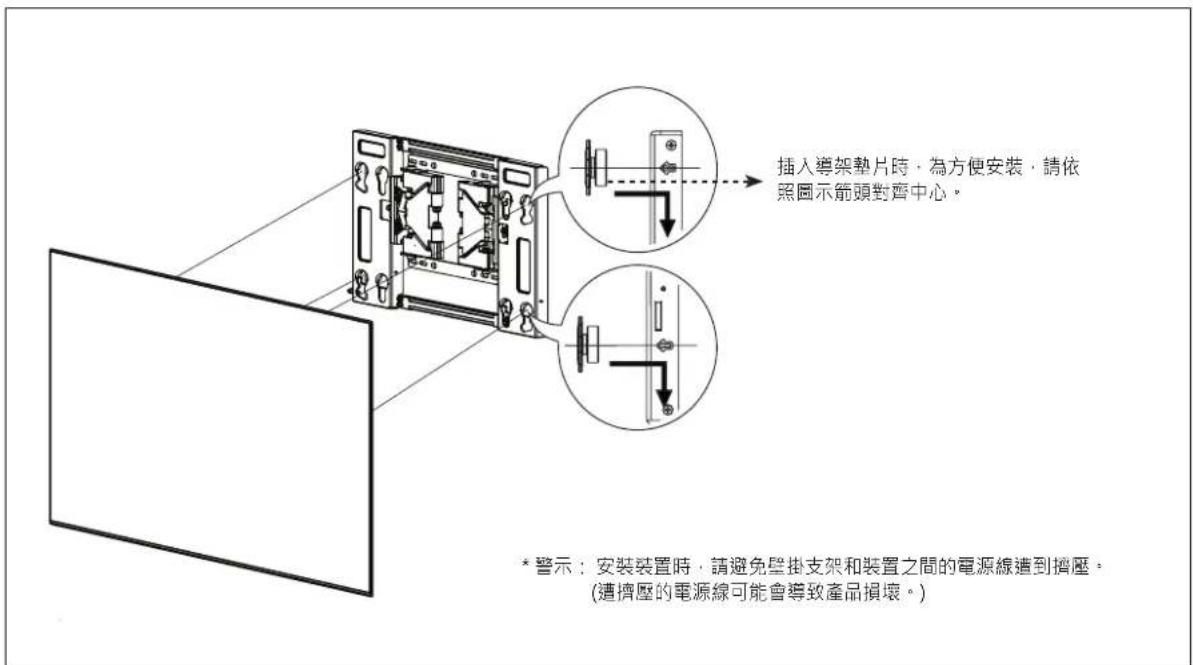

4 如何組裝壁掛支架和產品

- 安裝產品需要兩名以上的人員。

插入導架墊片時，為方便安裝，請依照圖示箭頭對齊中心。 * 警示：安裝裝置時，請避免壁掛支架和裝置之間的電源線遭到擠壓。 (遭擠壓的電源線可能會導致產品損壞。)

→ 導架墊片安裝至裝置後，請依箭頭方向將其懸掛在壁掛支架上。請先安裝下半部，然後再輕輕地抬起裝置以安裝上半部。

• 拉拉看裝置底部，確定產品已牢牢安裝。
• 安裝有喇叭的產品時，請握住並抬起產品，而非喇叭。

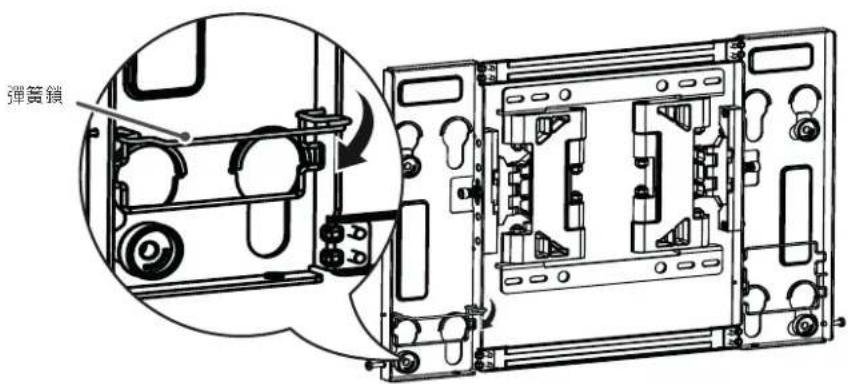

5 安裝彈簧鎖

- 將裝置固定到支架後，拉下壁掛支架底部的彈簧鎖。

*警示：如果未穩固安裝壁掛支架，裝置可能會掉落，進而導致損壞或受傷。

彈簧鎖

6 如何調整產品的水平程度

- 若產品安裝後水平高度不一致，請使用螺絲調整(產品會隨螺絲的旋轉方向上下移動)。

<400 x 200>

±10 公釐 (水平調整)

<300 x 200>

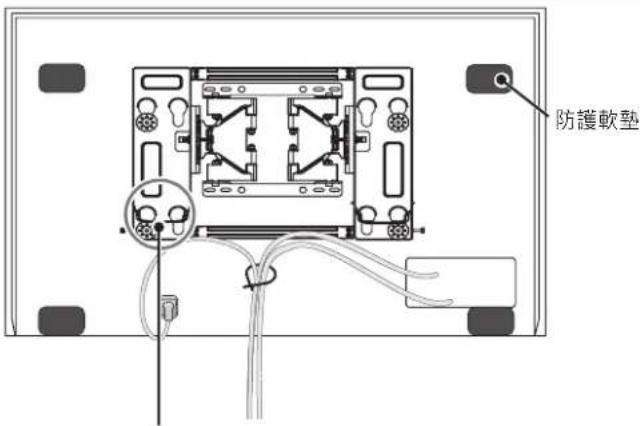

• 請依照圖示整理纜線。請購買束線帶以整理纜線，或使用電視隨附的束線帶。
• 裝上防護軟墊，這樣一來，假使牆壁與電視在您調整角度時產生碰撞，就能大幅降低兩者間的衝擊力道。請依照圖示將軟墊安裝在所需的位置。

防護軟墊

* 警示：請避免壁掛支架及牆壁之間的電源線和纜線遭到擠壓。

規格

型號 OTW420B
寬(公釐) 445
高(公釐) 319.2
深(公釐) 17
產品重量(公斤) 2.7
壁掛支架 VESA 規格	400 × 200 300 × 200
最大 拉力負荷 (公斤) 32

LG

Life's Good

產品的型號及序號位於產品背面或其中一側。請記下號碼以供日後維修使用。

型號

序號

支援顯示器

(請洽詢零售商或參閱電視的使用手冊，了解適用的型號。)
