Tipo de producto	Soporte de pared para televisor
Marca	LG
Modelo	OTW420B
Dimensiones (An x Al x Pr)	445 x 319,2 x 17 mm
Peso	2,7 kg
Compatibilidad VESA	400 x 200 mm y 300 x 200 mm
Carga máxima (tracción)	32 kg
Material	Acero
Componentes incluidos	6 pernos de anclaje, 6 tornillos de fijación, 4 guías de separación A, 4 guías de separación B, 4 guías de separación C, 4 tornillos de fijación de guías A (M6 x L35), 4 tornillos de fijación de guías B (M6 x L18), 4 almohadillas protectoras, manual de instalación
Tipo de montaje	Fijación a la pared, solo vertical
Materiales de pared compatibles	Hormigón, hormigón ligero, piedra, ladrillo, bloques huecos (no yeso ni MDF)
Inclinación ajustable	Sí, mediante tornillo de ajuste (inclinación hacia adelante o hacia atrás)
Bloqueo de seguridad	Resortes de bloqueo inferiores
Instalación requerida	Por un instalador calificado (recomendado)
Herramientas necesarias	Taladro con broca ∅8 mm (hormigón), destornillador Phillips, llave de vaso de 8 mm, nivel

Preguntas frecuentes - OTW420B LG

¿Qué televisores son compatibles con este soporte de pared?

Este soporte es compatible con televisores LG y otras marcas que cumplan con los estándares VESA 400x200 mm o 300x200 mm. El peso del televisor no debe superar los 32 kg. Consulte el manual del televisor para conocer las dimensiones VESA.

¿Puedo instalar este soporte en una pared de yeso?

No, este soporte no está diseñado para paredes de yeso o paneles de fibra MDF. Debe fijarse a una pared de hormigón, hormigón ligero, piedra, ladrillo o bloques huecos. Si la pared es de yeso, los anclajes deben insertarse en el hormigón portante detrás.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro con una broca de ∅8 mm para hormigón, un destornillador Phillips (manual o eléctrico), una llave de vaso de 8 mm y un nivel de burbuja. También se recomiendan guantes de seguridad.

¿Cómo ajustar el ángulo del televisor después de la instalación?

Una vez fijado el televisor, use el tornillo de ajuste ubicado en el soporte. Girando el tornillo en un sentido, el televisor se inclina hacia adelante; en el otro sentido, se inclina hacia atrás. Ajuste hasta obtener el ángulo deseado.

¿Puede el soporte sostener un televisor de 55 pulgadas?

Sí, si el televisor cumple con los estándares VESA compatibles (400x200 o 300x200) y pesa menos de 32 kg. La mayoría de los televisores de 55 pulgadas entran en este límite, pero verifique el peso exacto en las especificaciones del televisor.

¿Cómo fijar las guías de separación al televisor?

Coloque el televisor plano sobre una superficie protegida, con la pantalla hacia abajo. Fije las guías de separación (A, B o C según el modelo) a los orificios de montaje con los tornillos suministrados. Apriete firmemente para eliminar cualquier juego.

¿Puedo instalar este soporte solo?

Se recomienda encarecidamente contratar a un instalador calificado. La instalación por una persona no calificada puede provocar lesiones o daños. Si lo hace usted mismo, asegúrese de comprender bien las instrucciones y use al menos dos personas.

¿Cómo organizar los cables después de la instalación?

Use las almohadillas protectoras suministradas para evitar que el cable de alimentación quede atrapado entre el soporte y la pared. Compre una brida para cables para mantener los cables a lo largo del soporte. Evite pellizcar los cables durante la fijación.

¿Qué hacer si el televisor no está nivelado después de la instalación?

Use el tornillo de ajuste ubicado en el soporte para ajustar la inclinación. Gire el tornillo gradualmente hasta que el televisor esté horizontal. Verifique con un nivel.

¿Cómo mantener el soporte de pared?

Limpie el soporte con un paño seco y suave. No use agua ni productos químicos. Verifique periódicamente la fijación de los tornillos y el apriete de los anclajes para garantizar la seguridad.

MANUAL DE USUARIO OTW420B LG

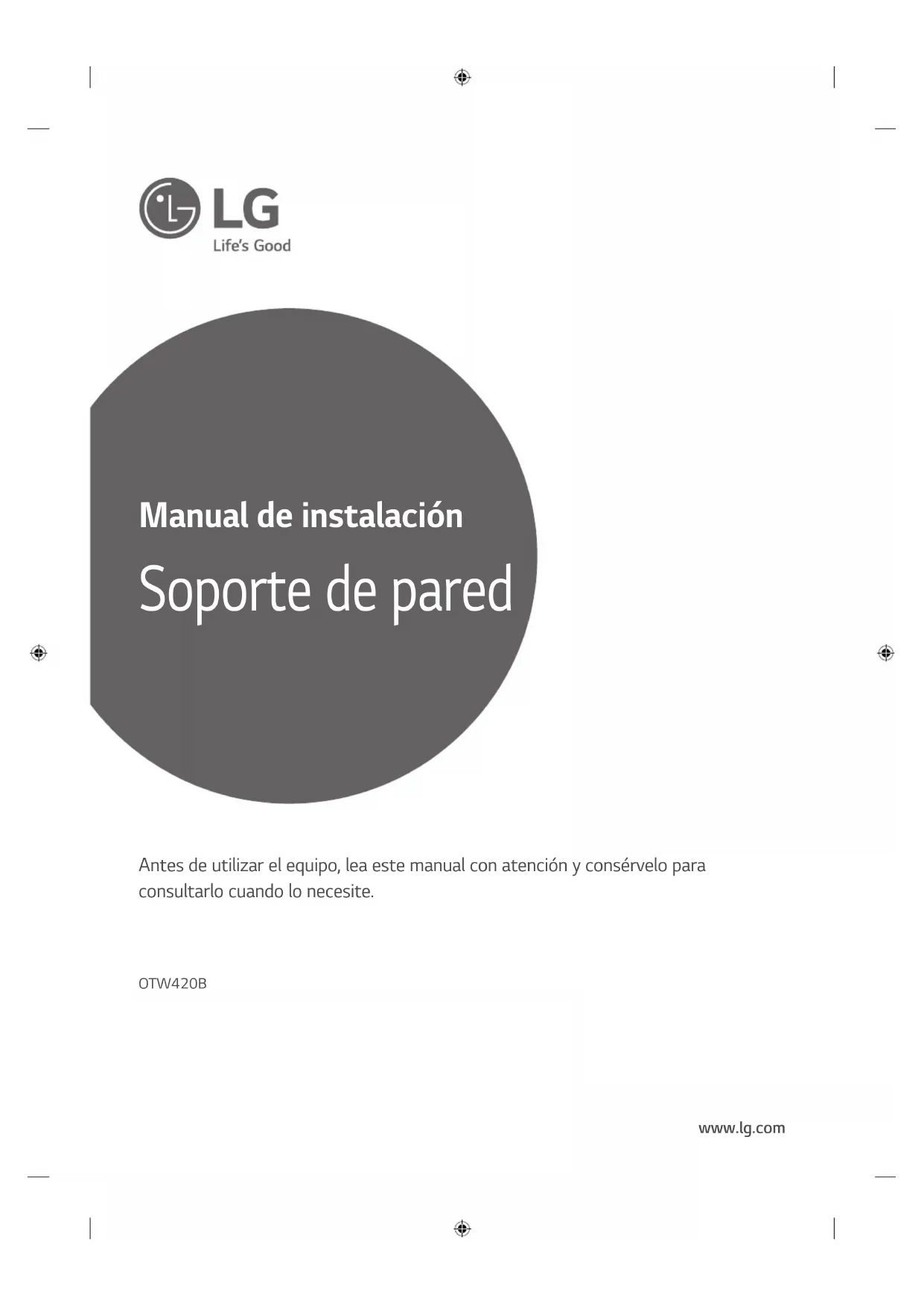

Manual de instalación

Soporte de pared

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

OTW420B

COMPONENTES

6 anclajes de montaje en pared 6 tornillos de montaje en pared Manual de instalación

4 separadores de guía A 4 separadores de guía B 4 separadores de guía C

4 tornillos de montaje de separadores de guía A (M6 x L35)

4 tornillos de montaje de separadores de guía B (M6 x L18)

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Si es usted un instalador profesional, lea este manual cuidadosamente antes de instalar el producto.
• Si es usted un instalador profesional, dé este manual al usuario tras instalar el producto y asegúrese de que también lo lee cuidadosamente y lo conserva para consultarlo cuando lo necesite.

Después de leer el manual, téngalo a mano para consultarlo en el futuro.

Advertencia

El producto debe ser instalado por un profesional cualificado especificado por la tienda minorista.

La instalación de este producto por parte de personal no cualificado puede ser muy peligrosa y pueden producirse lesiones.

Para mover o trasladar el producto tras la instalación, póngase en contacto con un instalador cualificado especificado por la tienda minorista.

Solo deben instalar o mover el producto profesionales cualificados. Si una persona no cualificada mueve o instala el producto podrían provocarse riesgos para la seguridad.

Cuando instale la TV montada en la pared, asegúrese de no colgar los cables de señal y de alimentación en la parte trasera de la TV.

Los cables dañados pueden provocar incendios, descargas eléctricas o daños en el producto.

El producto debería instalarse en un lugar que aguante su peso. Si el producto se instala sobre una superficie poco resistente, podría caerse y resultar dañado.

No se apoye en el producto y protéjalo de golpes fuertes tras la instalación.

El producto podría caerse y provocar lesiones.

Precaución

Para la instalación del producto, siga las instrucciones del manual.

Si no sigue estas instrucciones, puede que el producto no se instale correctamente y produzca graves lesiones físicas o daños en el producto.

Antes de instalar el producto, compruebe si la pared es suficientemente resistente. Utilice los anclajes y los tornillos suministrados.

Si utiliza anclajes y tornillos no especificados por el fabricante, es posible que no soporten el peso del producto, generando problemas de seguridad.

No limpie el producto con una toallita húmeda ni coloque un calefactor o humidificador debajo del producto.

La entrada de humedad en el producto, incluida la producida por el vapor o el calor, puede provocar incendios, descargas eléctricas o daños en el producto.

Asegúrese de que el cable de corriente está desconectado de la toma antes de instalar el producto.

De lo contrario, podría provocar un incendio o una descarga eléctrica.

Asegúrese de utilizar el cable de accesorios suministrado. De lo contrario, la fricción entre el producto y la pared puede causar daños en el conector. (En función del modelo)

Para ajustar la altura del producto son necesarias dos o más personas.

Si intenta instalar o mover el producto usted solo, podría caerse y resultar dañado o provocar lesiones.

Al realizar los agujeros en la pared, asegúrese de utilizar siempre una broca del diámetro especificado. Asegúrese de cumplir también las instrucciones relativas a la profundidad de los orificios.

En caso contrario, puede que el producto no se instale correctamente, lo que puede suponer un riesgo para la seguridad.

Mantenga el producto alejado de aspersores, sensores, cables de alta tensión y fuentes de corriente. No lo instale en un lugar donde sea posible que se produzcan vibraciones o golpes.

Utilice guantes de seguridad cuando instale el producto. No lo haga con las manos desnudas.

En caso contrario, pueden producirse lesiones físicas.

ANTES DE LA INSTALACIÓN

* No utilice el producto para otro fin que no sea montar una pantalla en la pared.
* Al instalar o utilizar el montaje en pared, tenga cuidado de no dañar el producto y evite accidentes.
* Instale el montaje en pared siguiendo el manual de instalación.
* Si no ha leído y comprendido por completo el manual de instalación, no instale el producto y póngase en contacto con el distribuidor para que un especialista instale el producto por usted.
* Incluso si no es un instalador especializado, resulta una ventaja tener experiencia en el campo de la mecánica o la construcción a la hora de comprender el manual e instalar el producto.
* Se recomienda montar el producto únicamente en una pared de hormigón. LG Electronics Inc. no será responsable de ningún accidente causado por montar el producto en paredes de otros materiales, como madera, contrachapado y ladrillo, entre otros.
* Instale el producto únicamente en una pared vertical.
El fabricante no se hace responsable de cualquier problema que pueda surgir al instalar el producto en una pared con ángulo o en el techo.
* Compruebe que dispone de todos los accesorios suministrados con el producto antes de instalarlo. LG Electronics no se responsabiliza de ningún daño o pérdida de los accesorios después de haber abierto el paquete.
* Mantenga los accesorios incluidos fuera del alcance de los niños, ya que pueden constituir un riesgo para la seguridad, incluida la asfixia por ingesta de las piezas.
* Asegúrese de que los tornillos estén firmemente fijados a la pared, pero no los fuerce.
Apretar excesivamente los tornillos podría dañar la pared, reducir el rendimiento del producto o dañarlo.
* Tenga cuidado de no instalar en el montaje en pared ningún televisor que supere las restricciones de peso indicadas.
* Opere con cuidado las herramientas que utilice durante la instalación para evitar daños o accidentes.

destornillador Phillips en cruz (manual o automático) / Llave de tubo de 8 mm / Nivel / Taladro / Puede que también necesite una broca de ∅ 4 mm de diámetro para acero o una broca de ∅ 8 mm para hormigón.

INSTALACIÓN

• Las ilustraciones pueden diferir con respecto al producto real.
• Consulte con un instalador profesional antes de montar la TV con un soporte de pared.

Cómo unir los soportes de montaje del producto a la TV

- Si los tornillos no están bien apretados al colocar los separadores de guía, compruebe la longitud de los tornillos de nuevo.

(Solo OLED55/65C6*, OLED55/65E6*, 55/65UH95**, 55/65SJ95**, OLED55/65E7*)

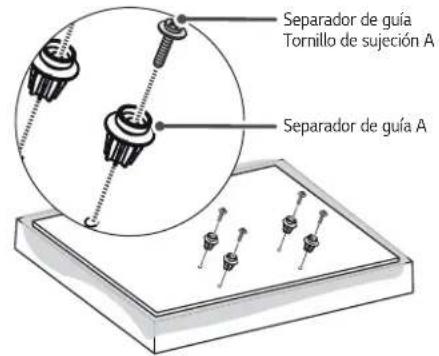

Separador de guía Tornillo de sujeción A Separador de guía A

(Solo OLED55/65B6*, OLED55/65B7*)

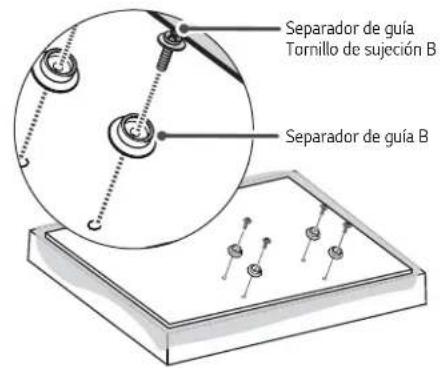

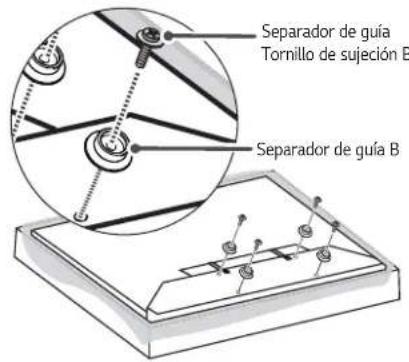

Separador de guía Tornillo de sujeción B Separador de guía B

(Solo OLED65G6*, OLED65G7*) * Nota: apriete los separadores de guía tras fijar el soporte con los tornillos de fijación del soporte suministrados.

1

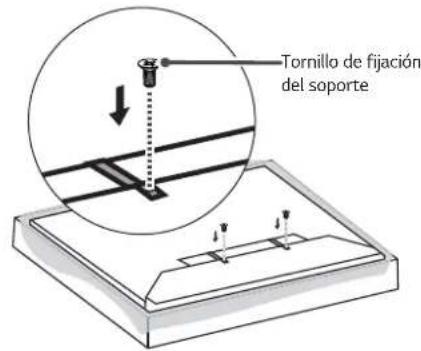

Tornillo de fijación del soporte

2

Separador de guía Tornillo de sujeción B Separador de guía B

(Solo OLED55/65C7*) (Solo 55LJ54*, 55/65UJ62*)

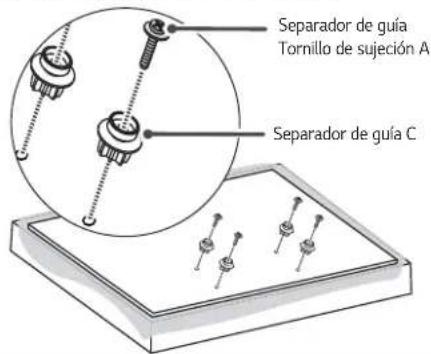

Separador de guía Tornillo de sujeción A Separador de guía C

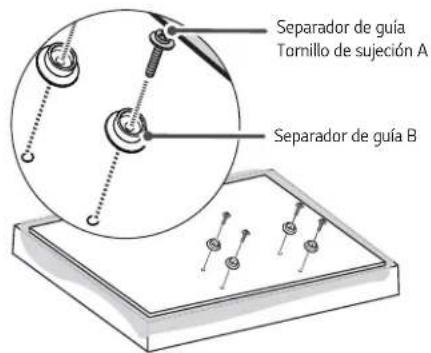

Separador de guía Tornillo de sujeción A Separador de guía B

Procedimiento

1. Retire los tornillos que pudiese haber en los orificios de montaje.

2. Instale los separadores de guía y los tornillos de los separadores de guía en el orden mostrado en la imagen.

3. Coloque la TV sobre una mesa con la pantalla hacia abajo. Asegúrese de colocarla en una superficie plana cubierta por un paño suave o cojín para evitar que se raye.

4. Fije los separadores de guía a la TV con los tornillos. Apriete el tornillo hasta que la TV, los separadores de guía y los tornillos estén bien fijos.
5. Utilice un destornillador en cruz (manual o automático) para apretar el tornillo.

2 Cómo instalar los anclajes y los tornillos

Siga las instrucciones.

— Compruebe el material de la pared y el grosor de los materiales de acabado.
- Puede utilizar los anclajes y tornillos que se proporcionan con la TV para paredes de hormigón, hormigón ligero, piedra no canteada suave, piedra no canteada dura o ladrillos.
- No monte el dispositivo sobre una pared de pladur ni sobre tableros de fibra de densidad media (MDF). En estos casos, debe insertar los anclajes y tornillos en la pared de hormigón que haya tras la superficie acabada. Si no hay una superficie de hormigón, debe instalar un soporte independiente para colocar los anclajes y tornillos de forma segura.
- Si se realiza la instalación en un tipo de pared no especificado en este manual, asegúrese de que todas las posiciones de montaje pueden soportar una carga de 70 kgf (686 N) y una carga de esfuerzo de 100 kgf (980 N) o más.

Tornillo de sujeción de montaje en pared

- Utilice una broca de ∅ 8 mm de diámetro para hormigón y un taladro de martillo (con impacto).

a. Con una broca de ∅ 8 mm, taladre un orificio con una profundidad de entre 80 mm y 100 mm para el anclaje.
b. Limpie el orificio perforado.
c. Introduzca el anclaje suministrado en el orificio (utilice un martillo para introducirlo).
d. Coloque el soporte de montaje en pared sobre la pared. Coloque la pieza de ajuste del ángulo mirando hacia arriba.
e. Introduzca el tornillo de sujeción de soporte de montaje en pared en el agujero y apriételo. Apriete el tornillo con un par recomendado de 45 kgf/cm y 60 kgf/cm o más.

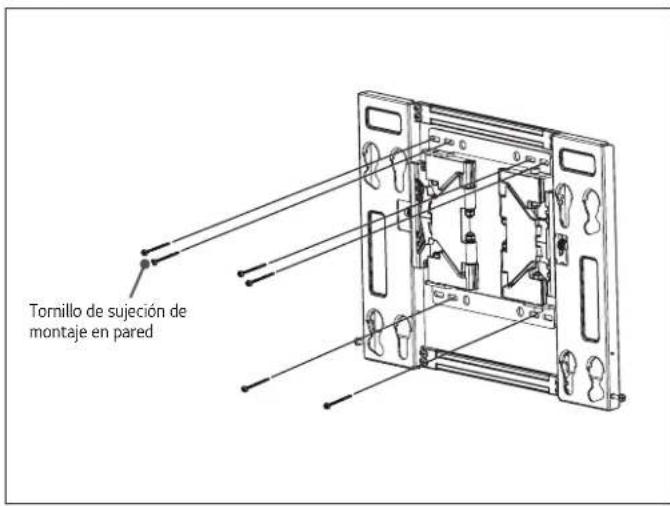

3 Instalación del soporte de montaje en pared

Tornillo de sujeción de montaje en pared

→ Tras alinear el soporte de pared con la ubicación donde se va a instalar, marque la pieza que se va a atornillar a la pared y, a continuación, retire el soporte de pared.
→ Consulte la siguiente imagen para fijar el soporte de pared.
→ Utilice un nivel para comprobar si el soporte de pared está nivelado.
→ Si apretar los tornillos en las posiciones especificadas resulta difícil, puede apretarlos en otras posiciones cercanas. Tenga en cuenta que no se deben cambiar más de 2 posiciones de apretado.
→ Apriete 2 tornillos de sujeción de montaje en pared en la parte superior izquierda y derecha, y 1 tornillo en la parte inferior izquierda y derecha del soporte de montaje en pared.
→ Apriete los tornillos hasta que la pared, el soporte de montaje de la pared y los tornillos queden fijados. Utilice para ello un destornillador phillips (manual o eléctrico) o una llave inglesa de 8 mm.

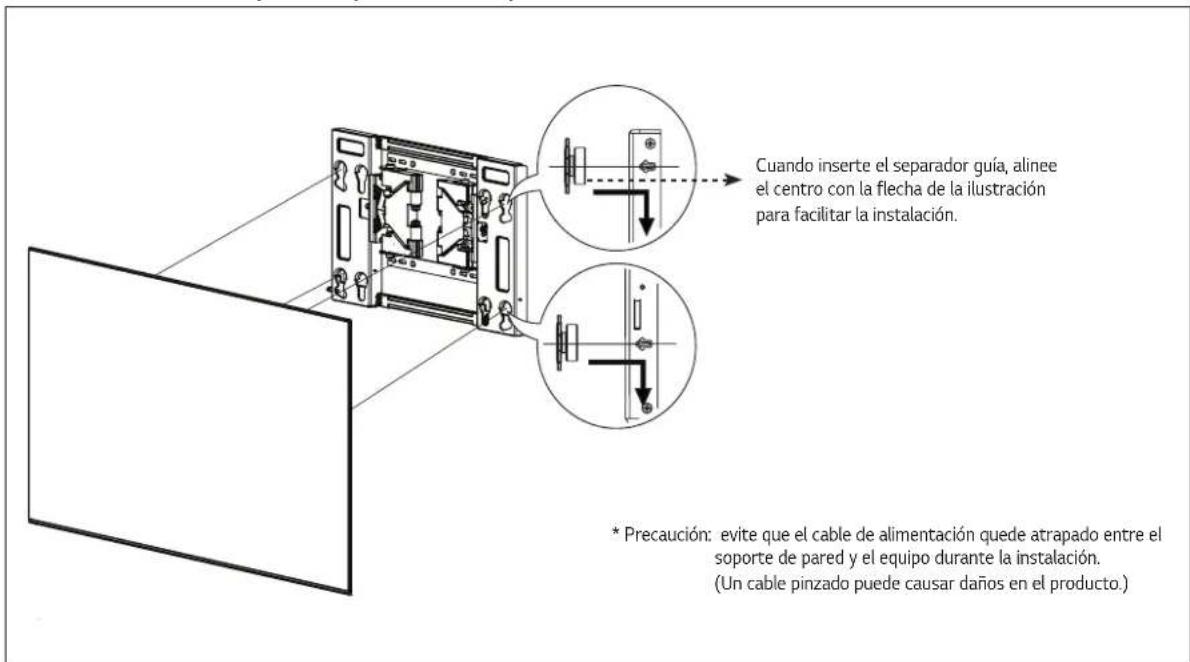

4 Cómo montar el soporte de montaje en pared y el producto

-Se necesitan dos o más personas para instalar el producto.

Cuando inserte el separador guía, alinee el centro con la flecha de la ilustración para facilitar la instalación. * Precaución: evite que el cable de alimentación quede atrapado entre el soporte de pared y el equipo durante la instalación. (Un cable pinzado puede causar daños en el producto.)

→ Tras fijar los separadores de guía al equipo, cuélquelo en el soporte de montaje en pared en la dirección de las flechas. Una primero la parte inferior y a continuación una la parte superior levantando ligeramente la estructura.

• Asegúrese de que el producto está correctamente fijado tirando de la parte inferior de la estructura.
• Cuando monte un producto que tenga altavoces, sostenga y levante el producto, no los altavoces.

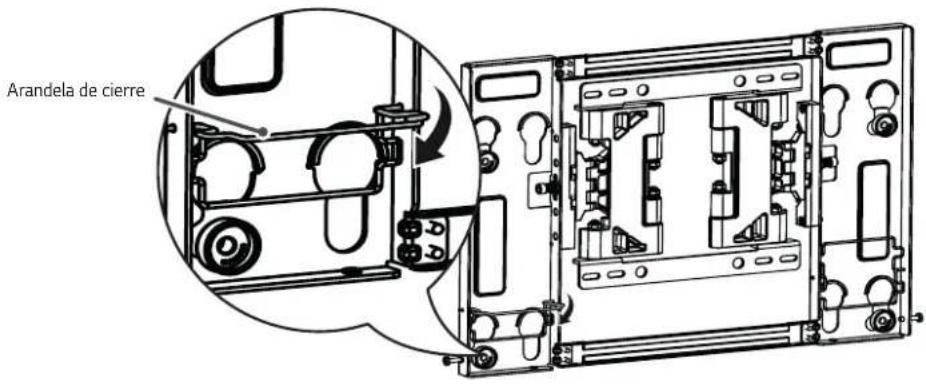

5 Colocación de las arandelas de cierre

— Cuando haya fijado el equipo en el soporte, tire de las arandelas de cierre hacia la parte inferior del soporte de montaje en pared.
* Precaución: si el soporte de montaje no está bien asegurado, el equipo podría caerse y resultar dañado o causar lesiones.

Arandela de cierre

6 Cómo ajustar el nivel del producto

- Si el producto no se encuentra nivelado tras su instalación, ajustelo con el tornillo. (El producto sube o baja, dependiendo de la dirección de rotación del tornillo.)

<400×200>

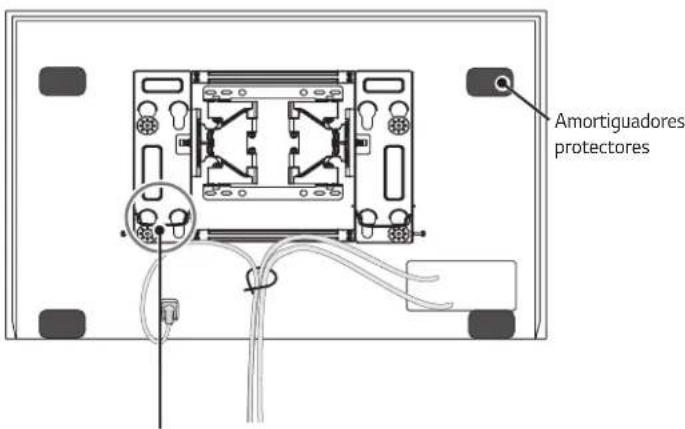

7 Cómo organizar los cables y colocar los amortiguadores protectores

• Organice los cables como se muestra en la ilustración. Adquiera una banda para ordenar cables o utilice la banda incluida con la TV.
  — Coloque el amortiguador protector para minimizar el impacto entre la pared y la TV en caso de que choquen entre sí al ajustar el ángulo. Colóquelos en las posiciones deseadas, como se muestra a continuación.

Amortiguadores protectores

* Precaución: Evite que el cable de alimentación y el resto de cables queden atrapados entre el soporte de pared y la pared.

ESPECIFICACIONES

Nombre del modelo OTW420B
Anchura (mm) 445
Altura (mm)	319,2
Profundidad (mm) 17
Peso del producto (kg) 2,7
Especificaciones VESA del soporte de montaje en pared	400 x 200300 x 200
Máx. tensión de rotura (kg) 32

El número de serie y el modelo del producto están situados en la parte posterior o en un lateral del mismo.

Anótelos a continuación por si los necesitara algún día.

MODELO

N.º DE SERIE

Pantallas compatibles

(Póngase en contacto con los vendedores o consulte el manual del propietario de la TV para conocer a qué modelos se aplica.)
