PCDVL 3071 - Ventilateur ProfiCare - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	ProfiCare
Modèle	PCDVL 3071
Alimentation	220-240 V~, 50 Hz
Consommation électrique	60 W
Classe de protection	I
Indice de protection	IPX0
Poids net	Environ 4,7 kg
Nombre de pales	3
Nombre de vitesses	3 (élevée, moyenne, lente)
Commande	Chaînette à tirer
Sens de rotation réversible	Oui (été/hiver)
Hauteur minimale d'installation	2,3 mètres
Matière des pales	Non spécifié (probablement plastique ou bois)
Diamètre des pales	Non spécifié
Fonction été	Rotation antihoraire pour rafraîchir
Fonction hiver	Rotation horaire pour redistribuer la chaleur
Entretien	Nettoyer avec un chiffon humide, ne pas immerger
Installation	Par un électricien qualifié
Contenu de la livraison	Tube d'écartement, baldaquin, pales, chaînette, barre de montage, accessoires de fixation

FOIRE AUX QUESTIONS - PCDVL 3071 ProfiCare

Comment installer le ventilateur PCDVL 3071 ?

L'installation doit être réalisée par un électricien qualifié. Fixez la barre de montage au plafond, branchez les fils (marron/phase L, bleu/neutre N, vert-jaune/terre), puis fixez les pales et le boîtier moteur. Respectez une hauteur minimale de 2,3 m sous les pales.

Comment régler la vitesse du ventilateur ?

Tirez plusieurs fois sur la chaînette située sur le boîtier moteur : 1x = vitesse élevée, 2x = moyenne, 3x = lente, 4x = arrêt.

Comment inverser le sens de rotation pour l’été ou l’hiver ?

Utilisez l'interrupteur sur le boîtier moteur. Pour l'été (rafraîchir), positionnez sur le symbole . Pour l'hiver (redistribuer la chaleur), positionnez sur l'autre symbole. Ne changez le sens que lorsque les pales sont immobiles.

Quel entretien nécessite le ventilateur ?

Nettoyez la surface avec un chiffon légèrement humide, puis séchez avec un chiffon doux. N'utilisez pas de détergents agressifs ou abrasifs. Ne plongez pas l'appareil dans l'eau.

Quelles sont les consignes de sécurité importantes ?

Installez le ventilateur à au moins 2,3 m du sol. Coupez le disjoncteur avant l'installation ou le nettoyage. Ne touchez pas les pales en mouvement. Ne laissez pas les enfants jouer avec l'appareil.

Le ventilateur peut-il être installé sur un faux plafond ?

Non, le plafond doit supporter le poids du ventilateur (environ 4,7 kg). Les faux plafonds ne conviennent pas.

Que faire en cas de dysfonctionnement ?

Ne réparez pas l'appareil vous-même. Contactez un technicien qualifié ou le service après-vente. Faites remplacer le câble endommagé uniquement par un professionnel.

Comment éliminer le ventilateur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour appareils électriques et électroniques afin de favoriser le recyclage.

Le ventilateur est-il adapté aux pièces humides ?

Non, l'appareil n'est pas conçu pour une installation dans des environnements humides (indice de protection IPX0). Installez-le dans une pièce sèche.

Combien de pales possède le ventilateur ?

Le modèle PCDVL 3071 est livré avec 3 pales.

MODE D'EMPLOI PCDVL 3071 ProfiCare

Plafondventilator • Ventilateur de plafond • Ventilador de techo

Ventilatore a soffitto • Ceiling Fan • Wentylator sufitowy

Mennyezeti ventilátor • Потолочный вентилятор • مروحة س town

Inhalt

Description des pièces / Contenu de la livraison..... Page 3 Mode d'emploi.... Page 13 Données techniques...... Page 16 Élimination...... Page 16

Contenidos

Description des pièces / Contenu de la livraison

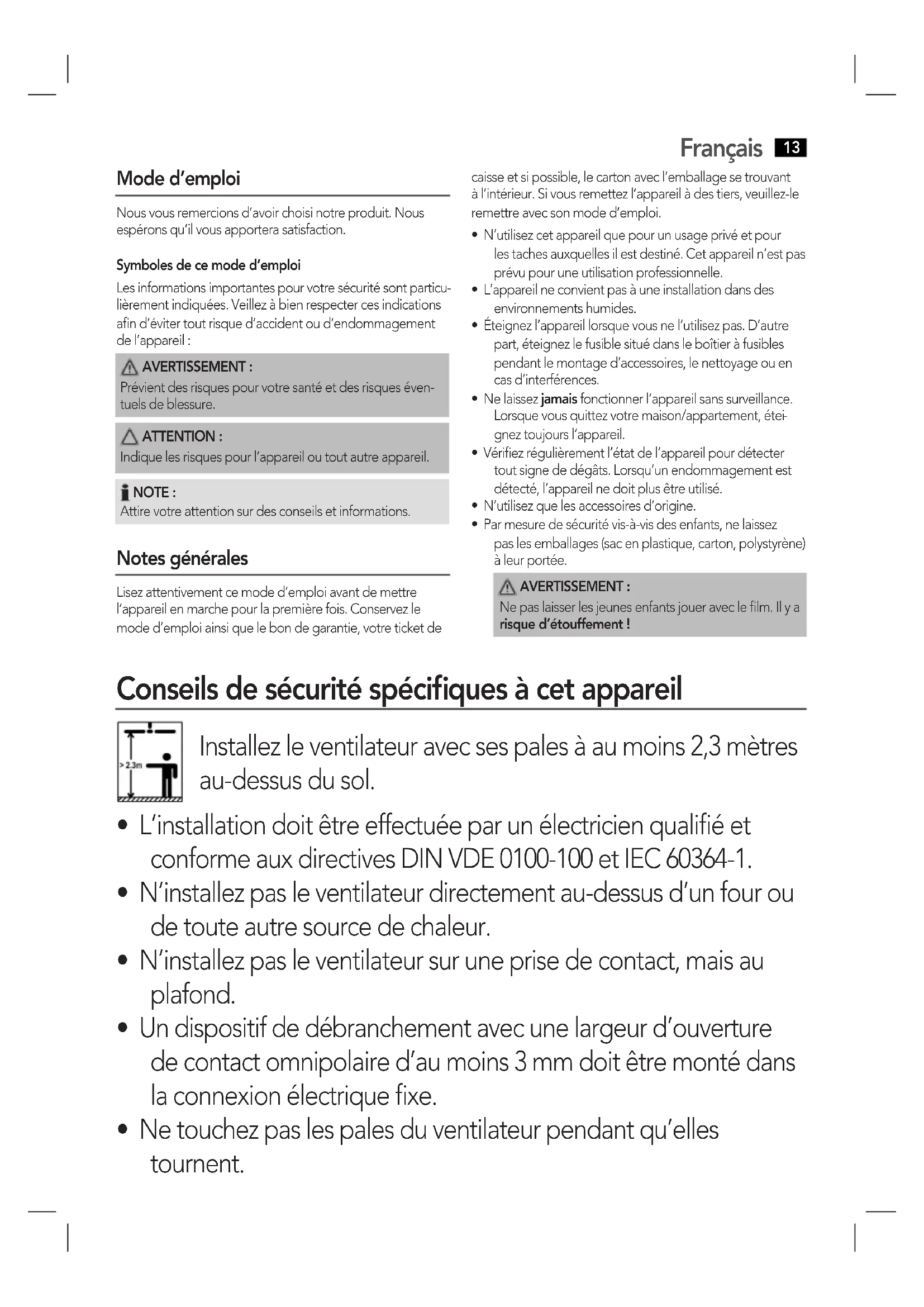

Nous vous remercions d'avoir choisi notre produit. Nous espérons qu'il vous apportera satisfaction.

Symboles de ce mode d'emploi

Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications afin d'éviter tout risque d'accident ou d'endommagement de l'appareil :

Avertissement:

Prévient des risques pour votre santé et des risques éventuels de blessure.

Attention:

Indique les risques pour l'appareil ou tout autre appareil.

Note:

Attire votre attention sur des conseils et informations.

Notes générales

Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de

caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur. Si vous remettez l'appareil à des tiers, veuillez-le remettre avec son mode d'emploi.

• N'utilisez cet appareil que pour un usage privé et pour les taches auxquelles il est destiné. Cet appareil n'est pas prévu pour une utilisation professionnelle.
• L'appareil ne convient pas à une installation dans des environnements humides.
• Éteignez l'appareil lorsque vous ne l'utilisez pas. D'autre part, éteignez le fusible situé dans le boîtier à fusibles pendant le montage d'accessoires, le nettoyage ou en cas d'interférences.
• Ne laissez jamais fonctionner l'appareil sans surveillance. Lorsque vous quittez votre maison/appartement, éteignez toujours l'appareil.
• Vérifiez régulièrement l'état de l'appareil pour détecter tout signe de dégâts. Lorsqu'un endommagement est détecté, l'appareil ne doit plus être utilisé.
• N'utilisez que les accessoires d'origine.
• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée.

Avertissement:

Ne pas laisser les jeunes enfants jouer avec le film. Il y a risque d'étouffement !

Conseils de sécurité spécifiques à cet appareil

Installez le ventilateur avec ses pales à au moins 2,3 mètres au-dessus du sol.

• L'installation doit être effectuée par un électricien qualifié et conforme aux directives DIN VDE 0100-100 et IEC 60364-1.
• N'installez pas le ventilateur directement au-dessus d'un four ou de toute autre source de chaleur.
• N'installez pas le ventilateur sur une prise de contact, mais au plafond.
• Un dispositif de débranchement avec une largeur d'ouverture de contact omnipolaire d'au moins 3 mm doit être monté dans la connexion électrique fixe.
• Ne touchez pas les pales du ventilateur pendant qu'elles tournent.

• Attention avec les cheveux longs : ceux-ci peuvent être aspirés par le flux d'air !
• Ne réparez pas l'appareil vous-même. Contactez plutôt un technicien qualifié. Pour éviter toute mise en danger, ne faites remplacer le câble défectueux que par un câble équivalent et que par le fabricant, notre service aprèsvente ou toute personne de qualification similaire.
• Cet appareil peut être utilisé par les enfants d'âge supérieur à 8 ans et par les personnes aux capacités sensorielles, physiques ou mentales réduites, ainsi que par les personnes sans expérience ou connaissances, tant qu'elles sont supervisées et instruites à l'utilisation de l'appareil en sécurité et tant qu'elles en comprennent les risques.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien utilisateur ne doivent pas être effectués par les enfants sans supervision.
• Ne pas plonger l'appareil dans l'eau pour le nettoyer. Veuillez suivre les instructions du chapitre "Nettoyage et entretien".

Description des pièces / contenu de la livraison

1 Tube d'écartement 2 Baldaquin 3 Vis de fixation et rondelles de ressort préinstallées (6 de chaque) 4 Rembourrage en papier (3) 5 Chaînette pour régler la puissance 6 Barre de montage 7 Vis (M5*50), chevilles, rondelles et bagues de maintien 8 Extension de la chaînette 9 Pale de ventilateur 10 Interrupteur pour régler le sens de rotation (fonctionnement été/hiver) 11 Boîtier moteur

Déballage de l'appareil

1. Sortez l'appareil de son emballage.
2. Enlevez tout matériel d'emballage, comme les films plastique, le matériel de remplissage, les supports de câbles et le carton lui-même.
3. Vérifiez les éléments de la fourniture.
4. Pour prévenir les risques, vérifiez que l'appareil n'a pas été endommagé pendant le transport.

I NOTE :

L'appareil peut présenter des particules de poussière ou de production résiduelles. Nous vous recommandons de brièvement essuyer l'appareil à l'aide d'un chiffon mouillé.

Attention:

• Important ! Le plafond doit supporter le poids du ventilateur. Les faux plafonds ne sont pas adaptés à cette installation.
• Vérifiez d'abord tous les câbles cachés derrière le plafond, susceptibles d'endommager l'installation !

AVERTISSEMENT : Pendant l'installation

Éteignez le disjoncteur de votre domicile de la ligne d'alimentation à laquelle sera branché l'appareil.

1. Choisissez un endroit approprié au plafond en tenant compte de l'envergure des pales du ventilateur.
2. Enlevez deux des quatre vis préinstallées (A) de la barre de montage (6). Desserrez à moitié les deux autres vis.
3. Il y a deux méthodes pour fixer la barre de montage : a) Poutre/Plafond en bois : Fixez la barre de montage à l'aide des deux vis longues (M5*50) et des rondelles et bagues de maintien correspondantes. b) Plafond en béton : Indiquez les deux positions dans les trous oblongs à l'aide d'un crayon. Percez les trous de montage pour les chevilles. Placez les chevilles dans les trous. Fixez la barre de montage à l'aide des deux vis longues (M5*50) et des rondelles et bagues de maintien correspondantes.

Note:

Faites particulièrement attention lorsque vous fixez le ventilateur sur un plafond en béton. Pour facilliter une bonne installation, l'utilisation de vis et de chenilles plus solides que celles fournies peut être nécessaire.

1. Branchez les fils électriques du plafond à la barrette de raccordement dans la barre de montage.

Couleur du fil électrique Branchement à
Marron ou noir (phase) L
Bleu (neutre) N
Vert-jaune(terre de protection)	+ (Terre)

1. Enlevez les vis et les rondelles de ressort préinstallées (3) du boîtier moteur (11).
2. Fixez les pales du ventilateur (9) au boîtier moteur à l'aide des 6 vis et des 6 rondelles de ressort enlevées plus tôt. Important ! N'enlevez pas le rembourrage en papier (4) situé dessous.
3. Branchez le faisceau de fils du boîtier moteur à la barre de montage.

NOTE : Pour rendre l'installation facile :

Vous pouvez fixer un trou de vis du baldaquin au crochet de la barre de montage.

1. Fixez le ventilateur en remontant le baldaquin sur la barre de montage. Assurez-vous que la tige du baldaquin est alignée sur l'encoche du capuchon noir du tube d'écartement. Serrez les quatre vis su la barre de montage.
2. Fixez l'extension de la chaînette (8).
3. Retirez le couvercle en papier du tube d'écartement.

Ventilateur

Utilisez l'interrupteur (10) situé sur le boîtier moteur pour régler le sens de rotation des pales du ventilateur. (Fonctionnement été/hiver)

Attention:

Ne réglez le sens que lorsque les pales du ventilateur sont immobiles. Sinon, le moteur pourrait être endommagé.

• Fonctionnement été : Réglez l'interrupteur sur " 🔒".
• Fonctionnement hiver : Réglez l'interrupteur sur " "

Note:

La taille de la pièce affecte le fonctionnement hiver.

Tirez plusieurs fois sur la chaînette (5) sur le boîtier moteur pour régler la vitesse des pales du ventilateur.

1x = Vitesse élevée 2x = Vitesse moyenne 3x = Vitesse lente 4x = Le ventilateur est éteint.

Avertissement:

• Éteignez toujours le disjoncteur respectif de votre domicile avant d'effectuer un travail de nettoyage ou d'entretien.
• Attendez toujours l'arrêt complet des pales du ventilateur.
• Assurez-vous qu'aucun liquide n'entre dans les branchements électriques, car sinon, cela pourrait entraîner un choc électrique ou un incendie.

Attention:

• Ne pas utiliser de brosse en fil de fer ou autres objets abrasifs.
• Ne pas utiliser de détergents agressifs ou abrasifs.
• Nettoyez la surface externe du ventilateur à l'aide d'un tissu légèrement humide.
• Séchez le ventilateur à l'aide d'un tissu doux et sec.

Données techniques

Modèle :	PC-DVL 3071
Alimentation :	220-240 V~, 50 Hz
Consommation :	60 W
Classe de protection :	I
Type de protection :	IPX0
Poids net :	approx. 4,7 kg

Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.

Cet appareil a été contrôlé d'après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité électromagnétique et la basse tension. Cet appareil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes.

Signification du symbole "élimination"

Protégez votre environnement, ne jetez pas vos appareils électriques avec les ordures ménagères.

Utilisez, pour l'élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n'utilisez plus.

Vous contribuez ainsi à éviter les impacts potentiels dans l'environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets.

Vous contribuez aussi au recyclage sous toutes ses formes des appareils électriques et électroniques usagés.

Vous trouverez toutes les informations sur les bornes d'élimination des appareils auprès de votre commune ou de l'administration de votre communauté.
