PCDVL 3071 - Ventilator ProfiCare - Kostenlose Bedienungsanleitung

Produkttyp	Deckenventilator
Marke	ProfiCare
Modell	PCDVL 3071
Stromversorgung	220-240 V~, 50 Hz
Leistungsaufnahme	60 W
Schutzklasse	I
Schutzart	IPX0
Nettogewicht	Ca. 4,7 kg
Anzahl Flügel	3
Anzahl Geschwindigkeiten	3 (hoch, mittel, niedrig)
Bedienung	Zugkette
Reversible Drehrichtung	Ja (Sommer/Winter)
Mindestmontagehöhe	2,3 Meter
Material der Flügel	Nicht angegeben (wahrscheinlich Kunststoff oder Holz)
Durchmesser der Flügel	Nicht angegeben
Sommerfunktion	Gegen Uhrzeigersinn für Kühlung
Winterfunktion	Im Uhrzeigersinn zur Wärmeverteilung
Pflege	Mit einem feuchten Tuch reinigen, nicht eintauchen
Installation	Durch einen qualifizierten Elektriker
Lieferumfang	Distanzrohr, Baldachin, Flügel, Zugkette, Montagebügel, Befestigungszubehör

Häufig gestellte Fragen - PCDVL 3071 ProfiCare

Wie installiere ich den Ventilator PCDVL 3071?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Befestigen Sie den Montagebügel an der Decke, schließen Sie die Kabel an (braun/Phase L, blau/Neutralleiter N, grün-gelb/Erde), dann befestigen Sie die Flügel und das Motorgehäuse. Beachten Sie eine Mindesthöhe von 2,3 m unter den Flügeln.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Ziehen Sie mehrmals an der Zugkette am Motorgehäuse: 1x = hohe Geschwindigkeit, 2x = mittel, 3x = niedrig, 4x = aus.

Wie kehre ich die Drehrichtung für Sommer oder Winter um?

Verwenden Sie den Schalter am Motorgehäuse. Für den Sommer (Kühlung) stellen Sie auf das Symbol . Für den Winter (Wärmeverteilung) stellen Sie auf das andere Symbol. Ändern Sie die Richtung nur, wenn die Flügel stillstehen.

Welche Pflege benötigt der Ventilator?

Reinigen Sie die Oberfläche mit einem leicht feuchten Tuch und trocknen Sie sie mit einem weichen Tuch. Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser.

Was sind die wichtigen Sicherheitshinweise?

Installieren Sie den Ventilator mindestens 2,3 m über dem Boden. Schalten Sie den Sicherungsautomaten vor der Installation oder Reinigung aus. Berühren Sie nicht die sich bewegenden Flügel. Lassen Sie Kinder nicht mit dem Gerät spielen.

Kann der Ventilator an einer abgehängten Decke installiert werden?

Nein, die Decke muss das Gewicht des Ventilators (ca. 4,7 kg) tragen können. Abgehängte Decken sind nicht geeignet.

Was tun bei einer Fehlfunktion?

Reparieren Sie das Gerät nicht selbst. Kontaktieren Sie einen qualifizierten Techniker oder den Kundendienst. Lassen Sie beschädigte Kabel nur von einem Fachmann austauschen.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronikgeräte, um das Recycling zu fördern.

Ist der Ventilator für feuchte Räume geeignet?

Nein, das Gerät ist nicht für die Installation in feuchten Umgebungen ausgelegt (Schutzart IPX0). Installieren Sie es in einem trockenen Raum.

Wie viele Flügel hat der Ventilator?

Das Modell PCDVL 3071 wird mit 3 Flügeln geliefert.

BEDIENUNGSANLEITUNG PCDVL 3071 ProfiCare

Bedienungsanleitung / Garantie

Teileübersicht / Lieferumfang ...... Seite 3
Bedienungsanleitung......Seite 4
Technische Daten......Seite 7
Garantie......Seite 7
Entsorgung......Seite 8

Nederlands

Inhoud

3 Teileübersicht / Lieferumfang

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

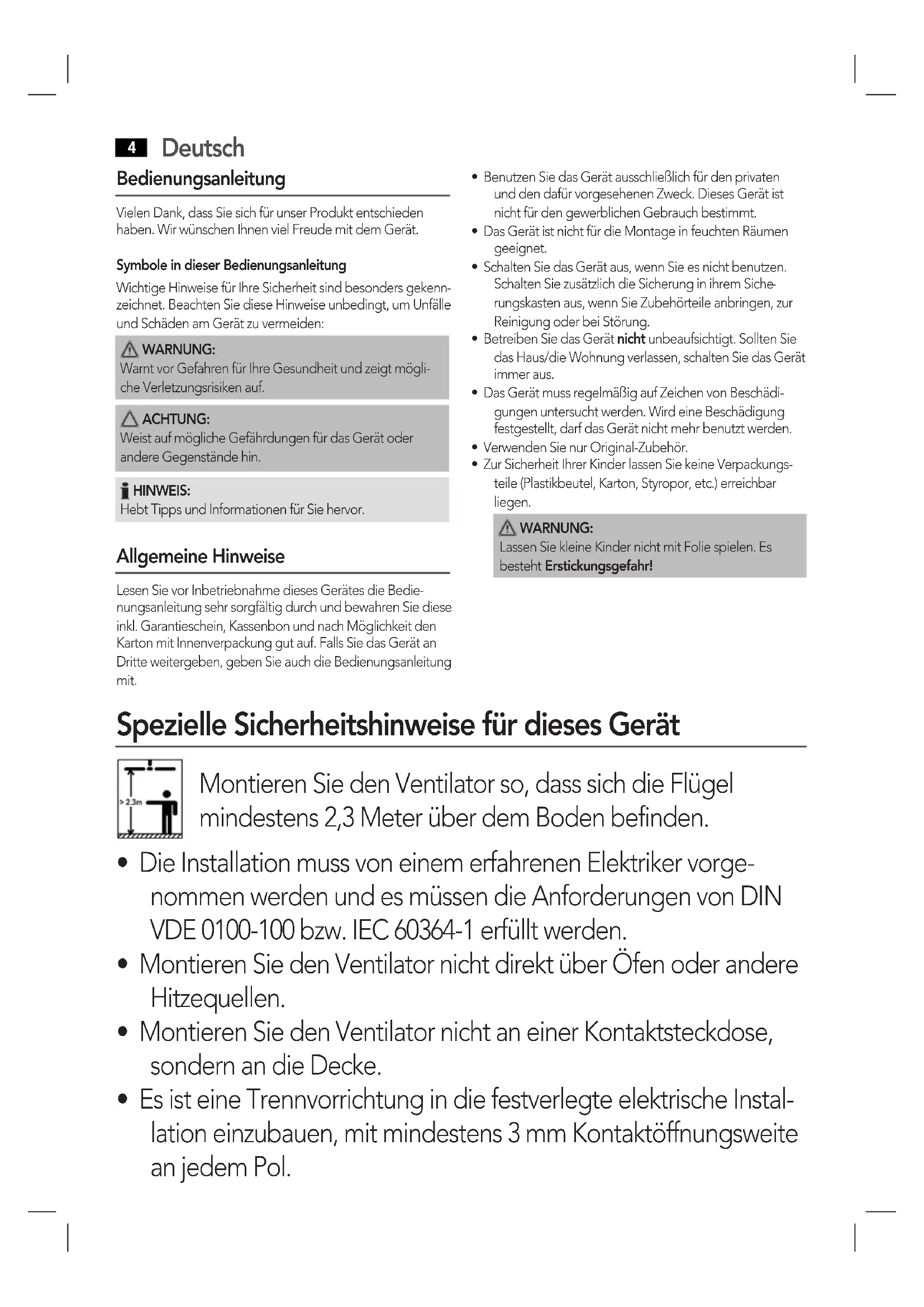

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Das Gerät ist nicht für die Montage in feuchten Räumen geeignet.
• Schalten Sie das Gerät aus, wenn Sie es nicht benutzen. Schalten Sie zusätzlich die Sicherung in ihrem Sicherungskasten aus, wenn Sie Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie das Haus/die Wohnung verlassen, schalten Sie das Gerät immer aus.
• Das Gerät muss regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

Montieren Sie den Ventilator so, dass sich die Flügel mindestens 2,3 Meter über dem Boden befinden.

• Die Installation muss von einem erfahrenen Elektriker vorge-nommen werden und es müssen die Anforderungen von DIN VDE 0100-100 bzw. IEC 60364-1 erfüllt werden.
• Montieren Sie den Ventilator nicht direkt über Öfen oder andere Hitzequellen.
• Montieren Sie den Ventilator nicht an einer Kontaktsteckdose, sondern an die Decke.

• Es ist eine Trennvorrichtung in die festverlegte elektrische Installation einzubauen, mit mindestens 3 mm Kontaktöffnungsweite an jedem Pol.

• Greifen Sie nicht in die Ventilatorflügel während diese sich drehen.

• Vorsicht bei langen Haaren: Diese können vom Luftstrom angesaugt werden!
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kunden-dienst oder einer ähnlich qualifizierten Person durch ein gleich-wertiges Kabel ersetzen lassen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben.

Teileübersicht / Lieferumfang

1 Distanzrohr
2 Baldachin
3 Vormontierte Befestigungsschrauben und Federringe (je 6 Stück)
4 Papierunterlagen (3 Stück)
5 Zugkette für die Einstellung der Leistungsstufe
6 Montageschiene
7 Schrauben (M5*50), Dübel, Unterlegscheiben und Sprengringe
8 Verlängerung für die Zugkette
9 Ventilatorflügel
10 Schalter für die Rotationsrichtung (Sommer-/Winterbetrieb)
11 Motorgehäuse

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Prüfen Sie den Lieferumfang.
4. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

i HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.

6 Deutsch

Montageanleitung

ACHTUNG:

• Wichtig! Die Decke muss das Gewicht des Ventilators tragen können. Abgehangene Decken sind für die Montage ungeeignet.
• Vergewissern Sie sich vorher, ob sich Leitungen in der Decke verbergen, die Sie beschädigen könnten!

WARNUNG: Während der Montage

Schalten Sie die Haussicherung für die Stromleitung aus, an dem Sie das Gerät anschließen wollen.

1. Wählen Sie eine geeignete Stelle an der Decke aus. Beachten Sie die Flügelspannweite des Ventilators.
2. Entfernen Sie zwei der vier vormontierten Schrauben (A) an der Montageschiene (6). Die beiden anderen Schrauben drehen Sie halb lose.
3. Sie haben zwei Möglichkeiten die Montageschiene zu befestigen:
   a) Holzdecke/-balken: Befestigen Sie die Montage - schiene mit den beiden langen Schrauben (M5*50) und den dazugehörigen Unterlegscheiben und Sprengringe.
   b) Betondecke: Markieren Sie die zwei Positionen in den Langlöchern mit einem Bleistift. Bohren Sie die Befestigungslöcher für die Dübel. Versehen Sie die Löcher mit den Dübeln. Befestigen Sie die Montageschiene mit den beiden langen Schrauben (M5*50) und den dazugehörigen Unterlegscheiben und Sprengringe.

HINWEIS:

Bei der Befestigung an eine Betondecke muss besondere Sorgfalt aufgewendet werden. Für eine sichere Befestigung könnten eventuell kräftigere Schrauben und Dübel, als die mitgelieferten, notwendig sein.

1. Schließen Sie die Elektrodrähte aus der Decke an die Lüsterklemmen in der Montageschiene an.

Farbe des Elektrodrahts A	Anschließen an
Braun oder Schwarz (Phase) L
Blau (Nullleiter) N
Grüngelb (Schutzleiter)	(Erde)

1. Entfernen Sie die vormontierten Schrauben und Federrin- ge (3) vom Motorgehäuse (11).

2. Befestigen Sie die Ventilatorflügel (9) mit den zuvor entfernten 6 Schrauben und 6 Federringe an das Motorgehäuse. Wichtig! Die darunter angebrachten Papierunterlagen (4) nicht entfernen.

3. Verbinden Sie den Kabelbaum vom Motorgehäuse mit dem an der Montageschiene.

i HINWEIS: Um Ihnen die Montage zu erleichtern: Sie können den Ventilator an einem Schraubenloch vom Baldachin in den Haken an der Montageschiene einhängen.

1. Befestigen Sie den Ventilator, indem Sie den Baldachin wieder an der Montageschiene anbringen. Achten Sie dabei darauf, dass der Pin am Baldachin in der Auskerbung an der schwarzen Kappe vom Distanzrohr verläuft. Ziehen Sie die vier Schrauben an der Montageschiene wieder fest.
2. Montieren Sie die Verlängerung der Zugkette (8).
3. Entfernen Sie das Schutzpapier vom Distanzrohr.

Inbetriebnahme

Ventilator

Mit dem Schalter (10) am Motorgehäuse stellen Sie die Rotationsrichtung der Ventilatorflügel ein. (Sommer-/Winterbetrieb)

ACHTUNG:

Stellen Sie die Rotationsrichtung nur bei stillstehenden Ventilatorflügeln ein. Ansonsten könnte der Motor beschädigt werden.

• Sommerbetrieb: Stellen Sie den Schalter auf die Position „

- Winterbetrieb: Stellen Sie den Schalter auf die Position „“.

HINWEIS:

Je nach Raumgröße kann die Wirkung vom Winterbetrieb ausbleiben.

Ziehen Sie wiederholt an der Zugkette (5) vom Motorgehäuse, um die Geschwindigkeit der Ventilatorflügel einzustellen.

1x = Hohe Geschwindigkeit
2x = Mittlere Geschwindigkeit
3x = Langsame Geschwindigkeit
4x = Der Ventilator ist ausgeschaltet.

Reinigung und Wartung

WARNUNG:

- Schalten Sie vor der Reinigung und Wartung immer die entsprechende Haussicherung aus.

WARNING:

• Warten Sie immer den Stillstand der Ventilatorflügel ab.
• Achten Sie darauf, dass keine Flüssigkeit in das Gerät und dessen elektrische Anschlüsse eindringt. Es könnte zu einem elektrischen Schlag oder Brand führen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuern - de Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Reinigen Sie die Außenseite des Ventilators mit einem leicht feuchten Tuch.
• Trocknen Sie den Ventilator mit einem trockenen, weichen Tuch ab.

Geräuschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: PC-DVL 3071
Spannungsversorgung: 220-240 V\~, 50 Hz
Leistungsaufnahme: 60 W
Schutzklasse:
Schutzgrad: IPX0
Nettogewicht:......ca. 4,7 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät PC-DVL 3071 in Übereinstimmung mit den folgenden Anforderungenbefindet:

• Europäische Niederspannungsrichtlinie 2014/35/EU
• EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU
• Ökodesign Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU & (EU) 2015/863

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, ge währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkenn - barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste

8 Deutsch

Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
