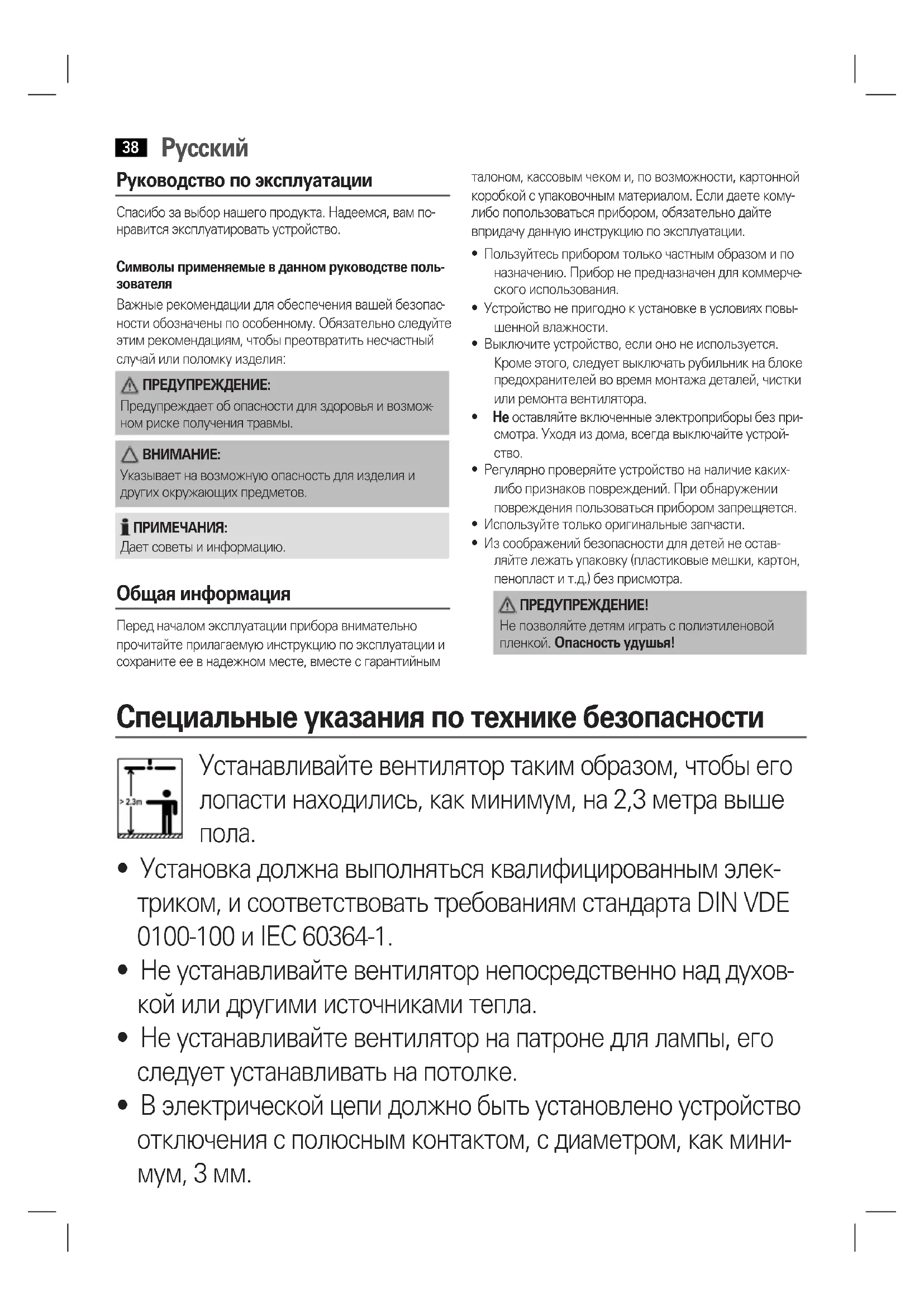

Руководство по эксплуатации Спасибо за выбор нашего продукта. Надеемся, вам по-нравится эксплуатировать устройство.Символы применяемые в данном руководстве поль-зователяВажные рекомендации для обеспечения вашей безопас ности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия: ПРЕДУПРЕЖДЕНИЕ: Предупреждает об опасности для здоровья и возмож ном риске получения травмы. ВНИМАНИЕ: Указывает на возможную опасность для изделия и других окружающих предметов. ПРИМЕЧАНИЯ: Дает советы и информацию. Общая информация Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерче ского использования.• Устройство не пригодно к установке в условиях повы-шенной влажности.• Выключите устройство, если оно не используется. Кроме этого, следует выключать рубильник на блоке предохранителей во время монтажа деталей, чистки или ремонта вентилятора.

• Не оставляйте включенные электроприборы без при- смотра. Уходя из дома, всегда выключайте устрой-ство.• Регулярно проверяйте устройство на наличие каких-либо признаков повреждений. При обнаружении повреждения пользоваться прибором запрещяется.• Используйте только оригинальные запчасти.• Из соображений безопасности для детей не остав-ляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра. ПРЕДУПРЕЖДЕНИЕ! Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья! Специальные указания по технике безопасности Устанавливайте вентилятор таким образом, чтобы его лопасти находились, как минимум, на 2,3 метра выше

• Установка должна выполняться квалифицированным элек- триком, и соответствовать требованиям стандарта DIN VDE 0100-100 и IEC 60364-1.

• Не устанавливайте вентилятор непосредственно над духов- кой или другими источниками тепла.

• Не устанавливайте вентилятор на патроне для лампы, его следует устанавливать на потолке.

• В электрической цепи должно быть установлено устройство отключения с полюсным контактом, с диаметром, как мини- мум, 3 мм.Русский

• Не протягивайте руки к лопастям вентилятора, когда они вра-

• Будьте осторожны с длинным волосом: поток воздуха может затянуть его в вентилятор!

• Не ремонтируйте устройство самостоятельно. Обязательно свяжитесь с авторизованным мастером.

• Цей пристрій можуть використовувати діти, старші 8 років, і особи з обмеженими фізичними, сенсорними або розумо- вими здібностями чи особи без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проінструктовані щодо використання пристрою в безпечний спосіб і усвідомлюють, яку небезпеку він може становити.

• Дети не должны играть с прибором.

• Чищення і обслуговування пристрою не повинні виконуватись дітьми без нагляду дорослих.

• Не погружайте прибор в воду при операциях по очистке. Пожалуйста, следуйте инструкциям, указанным в разделе

Чистка и техобслуживание”

Общий вид сборки / Комплект

1 Распорная трубка 2 Балдахин 3 Предварительно установленные крепежные винты и пружинные шайбы (по 6 штук каждого наименования) 4 Бумажная набивка (3 шутки) 5 Цепочка для установки уровня мощности 6 Монтажная планка 7 Винты (M5*50), установочные штифты, шайбы и стопорные кольца 8 Удлинитель тяговой цепи 9 Лопасть вентилятора 10 Переключатель направления вращения вентилятора (летний/зимний режимы работы) 11 Кожух двигателя Распаковка прибора

1. Выньте прибор из упаковки.

2. Удалите весь без исключения упаковочный материал,

например, плёнку, заполняющий материал, держатель кабеля и картонную упаковку.

3. Проверьте комплектность поставки.

4. Чтобы предотвратить риски, проверьте прибор на на-

личие повреждений во время его транспортирования. ПРИМЕЧАНИЯ: Прибор может быть покрыт пылью или остатками производства. Мы рекомендуем Вам слегка протереть корпус влажной тряпкой. Инструкции по сборкеРусский

• Важно! Потолок должен быть пригодным для того, чтобы выдерживать вес вентилятора. Подвесные потолки не пригодны для установки вентилятора.

• Проверьте, есть ли какие-либо провода, спрятанные за потолком, которые могут быть повреждены во время установки! ПРЕДУПРЕЖДЕНИЕ: Во время установки Выключите рубильник цепи электропитания, к которой подключается вентилятор.

1. Выберите подходящее место на потолке, принимая

во внимание размах лопастей вентилятора.

2. Выкрутите два из четырех предварительно установ

ленных винта (A) из монтажной планкиr (6). Наполови- ну ослабьте другие два винта.

3. Есть два способа крепежа монтажной планки:

a) Деревянный потолок/балка: закрепите монтажную планку, используя оба длинных винта (M5*50) и соответствующие шайбы и стопорные кольца. б) Бетонный потолок: отметьте две точки в прорезях с помощью карандаша. Просверлите отверстия для дюбелей. Вставьте дюбеля в отверстия. Закрепите монтажную планку с помощью обоих длинных винтов (M5*50) и соответствующих шайб и стопорных колец. ПРИМЕЧАНИЯ: Будьте особенно осторожны при установке вентиля- тора на бетонном потолке. Чтобы сделать монтаж более надежным, могут понадобиться более крепкие винты и дюбеля, чем те, которые идут в

4. Подсоедините провода электропитания, идущие с

потолка, к клеммной колодке на монтажной планке. Цвет электропровода Подсоединить к Коричневый или черный

Синий (ноль) N Зеленый, желтый (заземление)

5. Вытащите предварительно установленные винты и

пружинные шайбы (3) из корпуса электродвигателя (11).

6. Прикрепите лопасти вентилятора (9) к корпусу

электродвигателя с помощью 6-ти винтов и 6-ти пру

жинных шайб, которые вы ранее открутили. Важно! Запрещается вытаскивать бумажную набивку (4)

7. Подсоедините провода, идущие из кожуха двигателя,

к монтажной планке. ПРИМЕЧАНИЯ: Чтобы облегчить процесс уста-

Можно зацепить одно винтовое отверстие балдахи- на за крюк монтажной планки.

8. Прикрепите вентилятор, снова зафиксировав бал

дахин на монтажной планке. Убедитесь, что штифт балдахина совмещен с отметкой на черном колпачке распорной трубки. Затяните четыре винта на монтаж- ной планке.

9. Закрепите удлинитель тяговой цепи (8).

10. Снимите бумагу с распорной трубки.

Используйте переключатель (10) на кожухе двигателя, чтобы установить направление вращения лопастей венти

лятора. (летний/зимний режимы работы)

Устанавливайте направление вращения только когда лопасти вентилятора неподвижны. В противном случае двигатель может быть поврежден.

• Летний режим работы: установите переключатель в положение “

• Зимний режим работы: установите переключатель в положение “ ”

ПРИМЕЧАНИЯ: Зимний режим работы может не дать никаких результа- тов; это зависит от размера помещения. Дергайте за цепочку (5) на кожухе двигателя, чтобы установить скорость вращения лопастей вентилятора. 1x = Высокая скорость 2x = Средняя скорость 3x = Низкая скорость 4x = Выключение вентилятора.Русский
