Termék típusa	Mennyezeti ventilátor
Márka	ProfiCare
Modell	PCDVL 3071
Tápellátás	220-240 V~, 50 Hz
Áramfogyasztás	60 W
Védelmi osztály	I
Védettségi fokozat	IPX0
Nettó tömeg	Körülbelül 4,7 kg
Lapátok száma	3
Sebességfokozatok száma	3 (magas, közepes, alacsony)
Vezérlés	Húzólánc
Fordítható forgásirány	Igen (nyár/tél)
Minimális beépítési magasság	2,3 méter
Lapátok anyaga	Nincs megadva (valószínűleg műanyag vagy fa)
Lapátok átmérője	Nincs megadva
Nyári funkció	Az óramutató járásával ellentétes forgás a hűtéshez
Téli funkció	Az óramutató járásával megegyező forgás a hő elosztásához
Karbantartás	Nedves ruhával tisztítani, ne merítse vízbe
Beépítés	Képzett villanyszerelő által
A csomag tartalma	Távtartó cső, mennyezetfedél, lapátok, húzólánc, szerelőrúd, rögzítő tartozékok

Gyakran ismételt kérdések - PCDVL 3071 ProfiCare

Hogyan telepítsem a PCDVL 3071 ventilátort?

A telepítést képzett villanyszerelőnek kell végeznie. Rögzítse a szerelőrudat a mennyezetre, kösse be a vezetékeket (barna/fázis L, kék/nullázó N, zöld-sárga/föld), majd rögzítse a lapátokat és a motorházat. Tartsa be a minimális 2,3 m magasságot a lapátok alatt.

Hogyan állítsam be a ventilátor sebességét?

Húzza meg többször a motorháton lévő húzóláncot: 1x = magas sebesség, 2x = közepes, 3x = alacsony, 4x = leállítás.

Hogyan fordítsam meg a forgásirányt nyárra vagy télre?

Használja a motorházon lévő kapcsolót. Nyárra (hűtés) állítsa a szimbólumra. Télre (hőelosztás) állítsa a másik szimbólumra. Csak akkor változtassa meg az irányt, ha a lapátok állnak.

Milyen karbantartást igényel a ventilátor?

Tisztítsa meg a felületet enyhén nedves ruhával, majd törölje szárazra puha ruhával. Ne használjon erős vagy súroló hatású tisztítószereket. Ne merítse a készüléket vízbe.

Melyek a fontos biztonsági előírások?

Szerelje fel a ventilátort legalább 2,3 m magasságban a padlótól. Kapcsolja ki a megszakítót a telepítés vagy tisztítás előtt. Ne érintse meg a mozgó lapátokat. Ne hagyja, hogy gyermekek játsszanak a készülékkel.

A ventilátor felszerelhető álmennyezetre?

Nem, a mennyezetnek el kell bírnia a ventilátor súlyát (körülbelül 4,7 kg). Az álmennyezetek nem alkalmasak.

Mi a teendő meghibásodás esetén?

Ne javítsa meg a készüléket saját maga. Forduljon képzett technikushoz vagy a vevőszolgálathoz. A sérült kábelt csak szakember cserélje ki.

Hogyan ártalmatlanítsam a ventilátort élettartama végén?

Ne dobja a háztartási hulladékba. Vigye egy elektromos és elektronikus készülékek gyűjtőhelyére az újrahasznosítás érdekében.

A ventilátor alkalmas nedves helyiségekbe?

Nem, a készülék nem nedves környezetbe való (IPX0 védettségi fokozat). Szerelje száraz helyiségbe.

Hány lapátja van a ventilátornak?

A PCDVL 3071 modell 3 lapáttal érkezik.

HASZNÁLATI ÚTMUTATÓ PCDVL 3071 ProfiCare

Részegységek leírása / A csomag tartalma .... Oldal 3
Használati utasítás....Oldal 34
Műszaki adatok....Oldal 37
Hulladékkezelés.... Oldal 37

Русский

Содержание

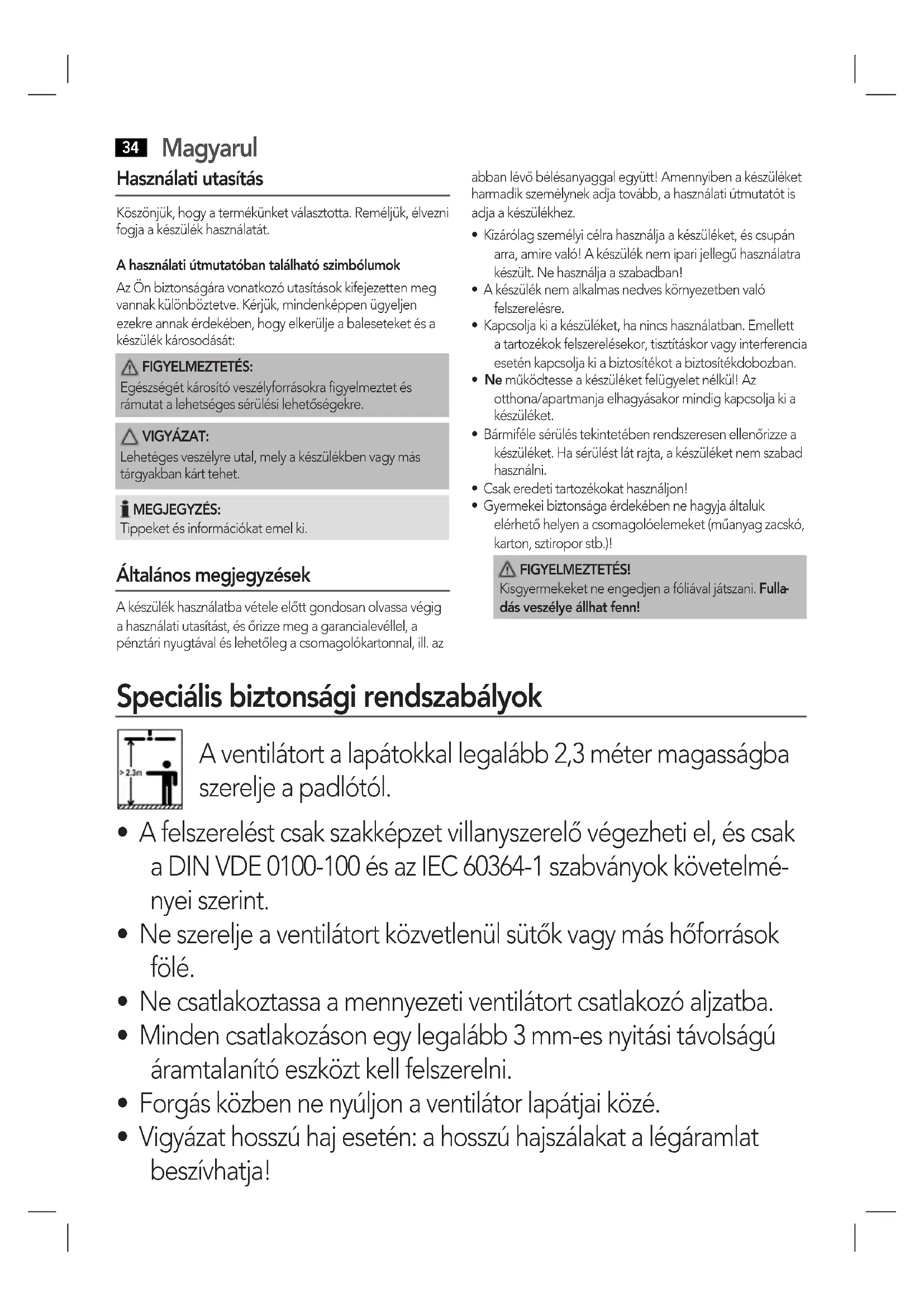

Részegységek leírása / A csomag tartalma

Köszönjük, hogy a termékünket választotta. Reméljük, élvezni fogja a készülék használatát.

A használati útmutatóban található szimbólumok

Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását:

FIGYELMEZTETÉS:

Egészségét károsító veszélyforrásokra figyelmeztet és rámutat a lehetséges sérülési lehetőségekre.

VIGYÁZAT:

Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet.

MEGJEGYZÉS:

Tippeket és információkat emel ki.

Általános megjegyzések

A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az

abban lévő bélésanyaggal együtt! Amennyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez.

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült. Ne használja a szabadban!
• A készülék nem alkalmas nedves környezetben való felszerelésre.
• Kapcsolja ki a készüléket, ha nincs használatban. Emellett a tartozékok felszerelésekor, tisztításkor vagy interferencia esetén kapcsolja ki a biztosítékot a biztosítékdobozban.
• Ne működtesse a készüléket felügyelet nélkül! Az otthona/apartmanja elhagyásakor mindig kapcsolja ki a készüléket.
• Bármiféle sérülés tekintetében rendszeresen ellenőrizze a készüléket. Ha sérülést lát rajta, a készüléket nem szabad használni.
• Csak eredeti tartozékokat használjon!
• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)!

FIGYELMEZTETÉS!

Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

Speciális biztonsági rendszabályok

A ventilátort a lapátokkal legalább 2,3 méter magasságba szerelje a padlótól.

• A felszerelést csak szakképzet villanyszerelő végezheti el, és csak a DIN VDE 0100-100 és az IEC 60364-1 szabványok követelményei szerint.
• Ne szerelje a ventilátort közvetlenül sütők vagy más hőforrások fölé.
• Ne csatlakoztassa a mennyezeti ventilátort csatlakozó aljzatba.
• Minden csatlakozáson egy legalább 3 mm-es nyitási távolságú áramtalanító eszközt kell felszerelni.
• Forgás közben ne nyúljon a ventilátor lapátjai közé.

• Vigyázat hosszú haj esetén: a hosszú hajszálakat a légáramlat beszívhatja!

• Ne javítsa saját kezűleg a készüléket. Mindig lépjen kapcsolatba szakképzett szerelővel.

• A készüléket 8 éves és idősebb gyerekek és csökkent fizikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használatára megtanították őket és megértették az érintett veszélyeket.
• Gyerekek ne játsszanak a készülékkel!
• A tisztítást és karbantartást gyerekek felügyelet nélkül nem végezhetik.
• Tisztításkor ne merítse víz alá a készüléket. Kérjük, kövesse a "Tisztítás és karbantartás" fejezetben leírt utasításokat.

Részegységek leírása / A csomag tartalma

1 Távtartó cső
2 Baldachin
3 Előre behelyezett rögzítőcsavarok és rugós alátétek (6 darab mindegyikböl)
4 Papírbetét (3 darab)
5 Húzólánc a teljesítményszint beállításához
6 Rögíztőrúd
7 Csavarok (M5*50), tiplik, alátétek és tartógyűrűk
8 Húzólánc kiegészítő
9 Ventilátorlapát
10 Kapcsoló a forgásirány beállításához (nyári/téli üzemmód)
11 Motor burkolata

A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.
2. Távolítson el minden csomagolóanyagot, fóliát, töltőanyagot, vezetéktartót és a kartondobozt.
3. Ellenőrizze a csomag tartalmát.
4. A veszélyek elkerülése érdekében ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során.

i MEGJEGYZÉS:

A készüléket még előfordulhat por vagy termékmaradvány. Azt javasoljuk, hogy a készüléket nedves ronggyal röviden törölje le.

Összeszerelés

VIGYÁZAT:

• Fontos! A mennyezetnek alkalmasnak kell lennie a ventilátor súlyának elbírására. Az álmennyezetek nem alkalmasak a felszerelésre.
• A felszerelés előtt ellenőrizze a mennyezett mögötti rejtett kábeleket, nehogy megsérüljenek!

FIGYELMEZTETÉS: A felszerelés során

Kapcsolja ki az áramellátás megszakítóját, amelyhez a készülék csatlakoztatva lesz.

1. Válasszon egy megfelelő pontot a mennyezeten, vegye figyelembe a ventilátor lapátjainak szélességét.
2. Csavarjon ki kettőt a négy előre behelyezett csavar közül (A) a rögzítőrúdból (6). A másik két csavart félig csavarja ki.
3. Kétféleképpen lehet felszerelni a rögzítőrudat:
   a) Fa mennyezet/gerenda: Rögzítse a rögzítőrudat a hosszú csavarok (M5*50), a megfelelő alátétek és rögzítőgyűrűk segítségével.
   b) Beton mennyezet: Egy ceruzával jelölje ki a két rögzítőfurat helyét. Fúrja ki a furatokat a tipliknek. Helyezze be a tipliket a furatokba. Rögzítse a rögzítőrudat a hosszú csavarok (M5*50), a megfelelő alátétek és rögzítőgyűrűk segítségével.

36

Magyarul

MEGJEGYZÉS:

Legyen különösen óvatos a ventilátor beton mennyezetre való felszerelésekor. A biztos rögzítéshez esetleg a mellékelt csavaroktól és tipliktől erősebbekre lehet szükség.

1. Csatlakoztassa az elektromos vezetékeket a mennyezet - ből a sorkapocshoz a rögzítőrúdban.

Az elektromos vezetékek színe	Csatlakoztatás
Barna vagy fekete (fázis) L
Kék (nullás) N
Zöld-sárga (védőföldelés)	( Földelés)

1. Csavarja ki az előre behelyezett csavarokat és rugós aláté - teket (3) a motor burkolatából (11).
2. Rögzítse a ventilátorlapátokat (9) a motor burkolatához a korábban kicsavart 6 csavarral és 6 rugós alátéttel.

Fontos! Ne vegye ki a papírbetéteket (4).

1. Csatlakoztassa a motor burkolatából jövő kábelköteget a távtartó csőhöz.

MEGJEGYZÉS: A felszerelés megkönnyítése érdekében:

Csatlakoztathatja a baldachin egyik csavarfuratát a rögzítőrúdon levő kampóba.

1. Szerelje fel a ventilátort a baldachin visszaszerelésével a rögzítőrúdra. Ügyeljen arra, hogy a baldachin csapja egy vonalba legyen a távtartó cső fekete dugójának bevágásával. Húzza meg a négy csavart a rögzítőrúdon.
2. Szerelje fel a húzólánc kiegészítőt (8).
3. Vegye le a papírburkolatot a távtartó csőről.

Használat

Ventilátor

A motor burkolatán lévő kapcsolóval (10) állítsa be a ventilátorlapátok forgásirányát. (Nyári/téli üzemmód)

VIGYÁZAT:

Csak a ventilátor álló állapotában állítsa be a forgásirányt. Máskülönben a motor károsodhat.

• Nyári üzemmód: Állítsa a kapcsolót „
  " állásba.
• Téli üzemmód: Állítsa a kapcsolót „ ” állásba

MEGJEGYZÉS:

A téli üzemmód hatékonysága a helyiség méretétől függ.

A motor burkolatán lévő húzóláncot (5) többször egymás után meghúzva állítsa be a ventilátorlapátok sebességét.

1x = Nagy sebesség
2x = Közepes sebesség
3x = Kis sebesség
4x = A ventilátor kikapcsolása

Tisztítás és karbantartás

FIGYELMEZTETÉS:

• Tisztítási vagy karbantartási munka előtt mindig kapcsolja ki a megfelelő áramköri megszakítót.
• Mindig várja meg, amíg a ventilátorlapátok teljesen megállnak.
• Ügyeljen rá, hogy ne kerüljön semmilyen folyadék az elektromos csatlakozásokba, mert az áramütést vagy tüzet okozhat.

VIGYÁZAT:

- Ne használjon drótkefét vagy más súroló hatású tár - gyat.

- Ne használjon agresszív vagy súroló hatású tisztítószert.

- Enyhén nedves ruhával tisztítsa meg a ventilátor külső felületét.

- Egy száraz, puha ruhával szárítsa meg a ventilátort.

Műszaki adatok

Modell:	PC-DVL 3071
Feszültségellátás:	220-240 V~, 50 Hz
Teljesítményfelvétel:	60 W
Védelmi osztály:	I
Védelmi besorolás:	IPX0
Nettó súly:	kb. 4,7 kg

A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk.

Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a leg-újabb biztonságtechnikai előírások szerint készült.

Hulladékkezelés

A „kuka“ piktogram jelentése

Kimélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók!

Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni!

Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre.

Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésének egyéb formáíhoz.

Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.
