Producttype	Plafondventilator
Merk	ProfiCare
Model	PCDVL 3071
Voeding	220-240 V~, 50 Hz
Stroomverbruik	60 W
Beschermingsklasse	I
Beschermingsgraad	IPX0
Netto gewicht	Ongeveer 4,7 kg
Aantal bladen	3
Aantal snelheden	3 (hoog, gemiddeld, laag)
Bediening	Trekkoord
Omkeerbare draairichting	Ja (zomer/winter)
Minimale installatiehoogte	2,3 meter
Materiaal bladen	Niet gespecificeerd (waarschijnlijk kunststof of hout)
Diameter bladen	Niet gespecificeerd
Zomerfunctie	Linksom draaien om te koelen
Winterfunctie	Rechtsom draaien om warmte te herverdelen
Onderhoud	Reinigen met een vochtige doek, niet onderdompelen
Installatie	Door een gekwalificeerde elektricien
Inhoud van de levering	Afstandsbuis, plafondkap, bladen, trekkoord, montagebeugel, bevestigingsaccessoires

Veelgestelde vragen - PCDVL 3071 ProfiCare

Hoe installeer ik de ventilator PCDVL 3071?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Bevestig de montagebeugel aan het plafond, sluit de draden aan (bruin/fase L, blauw/nul N, groen-geel/aarde), bevestig vervolgens de bladen en de motorbehuizing. Houd een minimale hoogte van 2,3 meter onder de bladen aan.

Hoe stel ik de snelheid van de ventilator in?

Trek meerdere keren aan het trekkoord op de motorbehuizing: 1x = hoge snelheid, 2x = gemiddeld, 3x = laag, 4x = uit.

Hoe keer ik de draairichting om voor de zomer of winter?

Gebruik de schakelaar op de motorbehuizing. Zet voor de zomer (koelen) op het symbool . Zet voor de winter (warmte herverdelen) op het andere symbool. Verander de richting alleen als de bladen stilstaan.

Welk onderhoud heeft de ventilator nodig?

Reinig het oppervlak met een licht vochtige doek en droog het vervolgens met een zachte doek. Gebruik geen agressieve of schurende reinigingsmiddelen. Dompel het apparaat niet onder in water.

Wat zijn de belangrijke veiligheidsinstructies?

Installeer de ventilator op minimaal 2,3 m van de vloer. Schakel de stroomonderbreker uit voor installatie of reiniging. Raak de bewegende bladen niet aan. Laat kinderen niet met het apparaat spelen.

Kan de ventilator op een verlaagd plafond worden geïnstalleerd?

Nee, het plafond moet het gewicht van de ventilator (ongeveer 4,7 kg) kunnen dragen. Verlaagde plafonds zijn niet geschikt.

Wat te doen bij een storing?

Repareer het apparaat niet zelf. Neem contact op met een gekwalificeerde technicus of de klantenservice. Laat een beschadigde kabel alleen door een professional vervangen.

Hoe moet de ventilator aan het einde van zijn levensduur worden afgevoerd?

Gooi het niet bij het huisvuil. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten om recycling te bevorderen.

Is de ventilator geschikt voor vochtige ruimtes?

Nee, het apparaat is niet ontworpen voor installatie in vochtige omgevingen (beschermingsgraad IPX0). Installeer het in een droge ruimte.

Hoeveel bladen heeft de ventilator?

Het model PCDVL 3071 wordt geleverd met 3 bladen.

GEBRUIKSAANWIJZING PCDVL 3071 ProfiCare

Beschrijving van de onderdelen / Leveringsomvang Pagina 3
Gebruiksaanwijzing......Pagina 9
Technische gegevens....Pagina 12
Verwijdering......Pagina 12

Français

Sommaire

Beschrijving van de onderdelen / Leveringsomvang

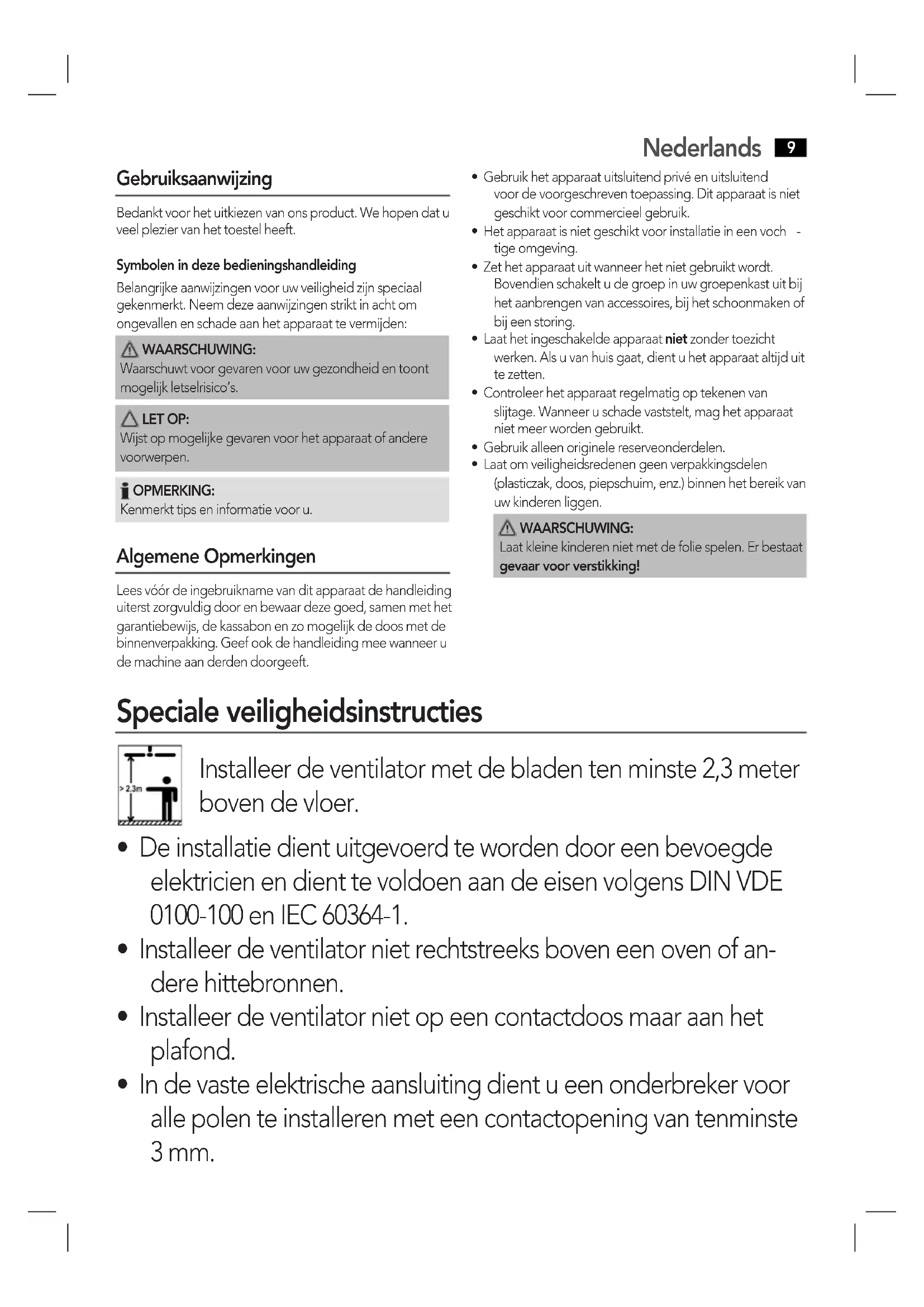

Bedankt voor het uitkiezen van ons product. We hopen dat u veel plezier van het toestel heeft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico's.

LET OP:

Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

OPMERKING:

Kenmerkt tips en informatie voor u.

Algemene Opmerkingen

Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.

Nederlands

9

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.
• Het apparaat is niet geschikt voor installatie in een voch - tige omgeving.
• Zet het apparaat uit wanneer het niet gebruikt wordt. Bovendien schakelt u de groep in uw groepenkast uit bij het aanbrengen van accessoires, bij het schoonmaken of bij een storing.
• Laat het ingeschakelde apparaat niet zonder toezicht werken. Als u van huis gaat, dient u het apparaat altijd uit te zetten.
• Controleer het apparaat regelmatig op tekenen van slijtage. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING:

Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

Speciale veiligheidsinstructies

Installeer de ventilator met de bladen ten minste 2,3 meter boven de vloer.

• De installatie dient uitgevoerd te worden door een bevoegde elektricien en dient te voldoen aan de eisen volgens DIN VDE 0100-100 en IEC 60364-1.
• Installeer de ventilator niet rechtstreeks boven een oven of andere hittebronnen.
• Installeer de ventilator niet op een contactdoos maar aan het plafond.
• In de vaste elektrische aansluiting dient u een onderbreker voor alle polen te installeren met een contactopening van tenminste 3 mm.

10 Nederlands

• Grijp niet in de bladen wanneer deze draaien.
• Voorzichtig bij lange haren: deze kunnen door de luchtstroom worden aangezogen!
• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman. Voorkom gevaren en laat een defecte kabel altijd alleen door de fabrikant, onze technische dienst of een eender gekwalificeerde persoon vervangen door een soortgelijke kabel.
• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met onvoldoende kennis en ervaring als zij begeleid worden of zijn geinstrueerd in het veilig gebruik van het apparaat en de gevaren begrijpen.
• Kinderen dienen niet met het apparaat te spelen.
• Reinigen en gebruikersonderhoud mag niet door kinderen worden uitgevoerd zonder begeleiding.
• Dompel het apparaat niet onder in water om het te reinigen. Volg de instructies zoals uiteengezet in het hoofdstuk "Reinigen en onderhoud".

Beschrijving van de onderdelen / Leveringsomvang

1 Afstandsbuis
2 Baldakijn
3 Voorgeinstalleerde bevestigingsschroeven en verende sluitringen (6 stuks elk)
4 Papieren vullingen (3 stuks)
5 Trekkoord voor het instellen van de draaisnelheid
6 Montagebalk
7 Schroeven (M5*50), pluggen, ringen en borgringen
8 Verlengstuk voor de trekketting
9 Ventilatorblad
10 Schakelaar voor het instellen van de draairichting (zomer/winter stand)
11 Motorbehuizing

Uitpakken van het apparaat

1. Verwijder het verpakkingsmateriaal zoals folies, vulmateriaal, kabelhouders en kartonverpakking.
2. Controleer de leveringsomvang.
3. Controleer het toestel op eventuele transportschade om gevaar te voorkomen.

i OPMERKING:

Er kunnen nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige doek af te vegen.

Montage-instructies

Nederlands

LET OP:

• Belangrijk! Het plafond moet het gewicht van de ventilator kunnen dragen. Verlaagde plafonds zijn niet geschikt voor installatie.
• Controleer van te voren of er kabels in het plafond lig - gen die bij de installatie kunnen beschadigen!

WAARSCHUWING: Tijdens de installatie

Schakel de groep waar het apparaat op aangesloten wordt uit.

1. Kies een geschikte plaats op het plafond waarbij u reke - ning houdt met de spanwijdte van de ventilatorbladen.
2. Verwijder twee van de vier voorgeïnstalleerde schroeven (A) van de montagebalk (6). Draai de andere twee schroeven halflos.
3. Er zijn twee manieren om de montagebalk te bevestigen:
   a) Houten plafond/balk: Bevestig de montagebalk met behulp van beide lange schroeven (M5x50) en de bijbehorende ringen en borgringen.
   b) Betonnen plafond: Markeer de twee posities in de sleufgaten met potlood. Boor de gaten voor de pluggen. Steek de pluggen in de gaten. Bevestig de montagebalk met behulp van beide lange schroeven (M5x50) en de bijbehorende ringen en borgringen.

OPMERKING:

Wees extra voorzichtig bij het installeren van de ventilator aan een betonnen plafond. Om een veilige installatie te garanderen kunnen sterkere schroeven en pluggen dan de meegeleverde noodzakelijk zijn.

1. Sluit de elektrische bedrading van het plafond aan op de aansluitstrip in de montagebalk.

Kleur van de installatiedraad	Aansluiten op
Bruin of zwart (fase) L
Blauw (nul) N
Groen geel (aarde)	( Aarde)

1. Verwijder de voorgeinstalleerde schroeven en verende sluitringen (3) van de motorbehuizing (11).
2. Bevestig de ventilatorbladen (9) aan de motorbehuizing door middel van de 6 schroeven en 6 verende sluitrin-

gen die eerder verwijderd waren. Belangrijk! U moet de papieren vulling (4) die zich daaronder bevindt niet verwijderen.

1. Sluit de kabelboom van de motorbehuizing aan op de montagebalk.

OPMERKING: Om de installatie makkelijker te aken:

U kunt een schroefgat van het baldakijn bevestigen aan de haak van de montagebalk.

1. Bevestig de ventilator door het baldakijn terug te plaatsen op de montagebalk. Zorg ervoor dat de pin van het baldakijn gelijk loopt met de inkeping in de zwarte kap van de afstandsbuis. Draai de vier schroeven op de montagebalk aan.
2. Bevestig het verlengstuk van de trekketting (8).
3. Verwijder de papieren omslag van de tussenbuis.

Bediening

Ventilator

Gebruik de schakelaar (10) op de motorbehuizing om de draairichting van de ventilatorbladen te bepalen. (Zomer/winter stand)

LET OP:

Stel de draairichting alleen in als de ventilatorbladen stilstaan. Anders zou de motor kunnen beschadigen.

• Zomerstand: Zet de schakelaar op " [IMAGE]".
• Winterstand: Zet de schakelaar op "".

OPMERKING:

De winterstand kan zonder resultaat zijn afhankelijk van de afmeting van de kamer.

Trek herhaaldelijk aan het trekkoord (5) op de motorbehui- zing om de snelheid van de ventilatorbladen in te stellen.

1x = Hoge snelheid
2x = Gemiddelde snelheid
3x = Lage snelheid
4x = De ventilator staat uit.

Reinigen en onderhoud

WAARSCHUWING:

- Schakel altijd de betreffende groep uit alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.

12 Nederlands

WAARSCHUWING:

• Wacht altijd tot de ventilatorbladen volledig tot stilstand gekomen zijn.
• Zorg ervoor dat er geen vloeistof bij de elektrische aansluitingen kan komen omdat dit een elektrische schok of brand kan veroorzaken.

LET OP:

• Gebruik géén draadborstel of andere schurende voor - werpen.

• Gebruik geen scherpe of schurende reinigingsmiddelen.

• Reinig de buitenkant van de ventilator met een vochtige doek.

• Droog de ventilator met een zachte, droge doek.

Technische gegevens

Model:	PC-DVL 3071
Spanningstoevoer:	220-240 V~, 50 Hz
Opgenomen vermogen:	60 W
Beschermingsklasse:	I
Beschermings klasse:	IPX0
Nettogewicht:	ong. 4,7 kg

Het recht om technische en ontwerpaanpassingen te maken in de loop van voortdurende productontwikkeling blijft voorbehouden.

Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften.

Verwijdering

Betekenis van het symbool "vuilnisemmer"

Bescherm ons milieu, elektrische apparaten horen niet in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt.

Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.
