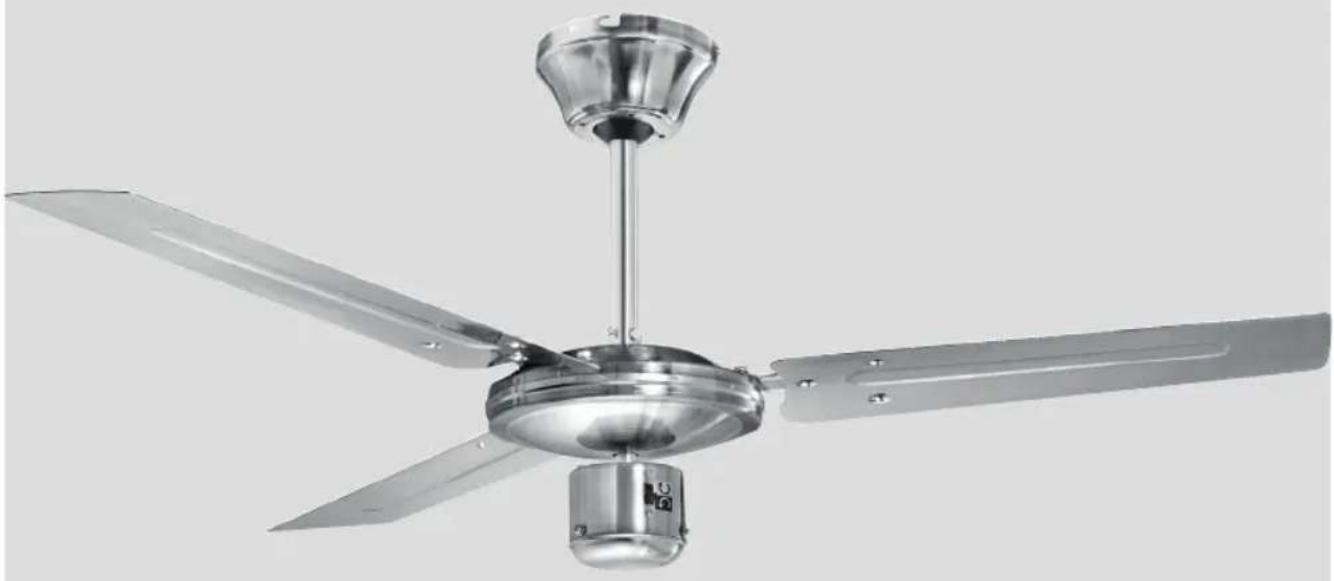

PCDVL 3071 - Wentylator ProfiCare - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator sufitowy
Marka	ProfiCare
Model	PCDVL 3071
Zasilanie	220-240 V~, 50 Hz
Pobór mocy	60 W
Klasa ochronności	I
Stopień ochrony	IPX0
Masa netto	Ok. 4,7 kg
Liczba łopatek	3
Liczba prędkości	3 (wysoka, średnia, niska)
Sterowanie	Łańcuszek ciągniony
Odwracalny kierunek obrotów	Tak (lato/zima)
Minimalna wysokość montażu	2,3 metra
Materiał łopatek	Nieokreślony (prawdopodobnie plastik lub drewno)
Średnica łopatek	Nieokreślona
Funkcja letnia	Obrót przeciwny do ruchu wskazówek zegara dla ochłody
Funkcja zimowa	Obrót zgodny z ruchem wskazówek zegara dla rozprowadzania ciepła
Konserwacja	Czyścić wilgotną ściereczką, nie zanurzać
Montaż	Przez wykwalifikowanego elektryka
Zawartość zestawu	Rura dystansowa, osłona, łopatki, łańcuszek, wspornik montażowy, akcesoria montażowe

Często zadawane pytania - PCDVL 3071 ProfiCare

Jak zainstalować wentylator PCDVL 3071?

Montaż powinien wykonać wykwalifikowany elektryk. Przymocuj wspornik montażowy do sufitu, podłącz przewody (brązowy/faza L, niebieski/neutralny N, zielono-żółty/uziemienie), a następnie zamocuj łopatki i obudowę silnika. Zachowaj minimalną wysokość 2,3 m pod łopatkami.

Jak ustawić prędkość wentylatora?

Pociągnij kilkukrotnie za łańcuszek na obudowie silnika: 1x = wysoka prędkość, 2x = średnia, 3x = niska, 4x = wyłączenie.

Jak odwrócić kierunek obrotów na lato lub zimę?

Użyj przełącznika na obudowie silnika. Na lato (ochłoda) ustaw na symbol . Na zimę (rozprowadzanie ciepła) ustaw na drugi symbol. Zmieniaj kierunek tylko gdy łopatki są nieruchome.

Jakiej konserwacji wymaga wentylator?

Czyść powierzchnię lekko wilgotną ściereczką, a następnie osusz miękką szmatką. Nie używaj agresywnych ani ściernych detergentów. Nie zanurzaj urządzenia w wodzie.

Jakie są ważne zasady bezpieczeństwa?

Zainstaluj wentylator co najmniej 2,3 m nad podłogą. Przed montażem lub czyszczeniem wyłącz wyłącznik nadprądowy. Nie dotykaj wirujących łopatek. Nie pozwalaj dzieciom bawić się urządzeniem.

Czy wentylator można zamontować na suficie podwieszanym?

Nie, sufit musi utrzymać ciężar wentylatora (ok. 4,7 kg). Sufity podwieszane nie są odpowiednie.

Co zrobić w przypadku awarii?

Nie naprawiaj urządzenia samodzielnie. Skontaktuj się z wykwalifikowanym technikiem lub serwisem. Uszkodzony przewód wymieniaj tylko przez profesjonalistę.

Jak zutylizować wentylator po zakończeniu użytkowania?

Nie wyrzucaj go z odpadami domowymi. Oddaj do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego w celu recyklingu.

Czy wentylator nadaje się do wilgotnych pomieszczeń?

Nie, urządzenie nie jest przeznaczone do montażu w wilgotnym środowisku (stopień ochrony IPX0). Instaluj w suchym pomieszczeniu.

Ile łopatek ma wentylator?

Model PCDVL 3071 jest wyposażony w 3 łopatki.

INSTRUKCJA OBSŁUGI PCDVL 3071 ProfiCare

Gebruiksaanwijzing • Mode d'emploi • Manual de instrucciones • Istruzioni per l'uso Instruction Manual • Instrukcja obsługi/Gwarancja • Használati utasítás Руководство по эксплуатации • دليل التعليمات

Opis części / Części wchodzące w skład kompletu...Strona 3
Instrukcja obsługi......Strona 29
Dane techniczne......Strona 32
Warunki gwarancji......Strona 32
Usuwanie......Strona 33

Magyarul

Tartalom

Opis części / Części wchodzące w skład kompletu

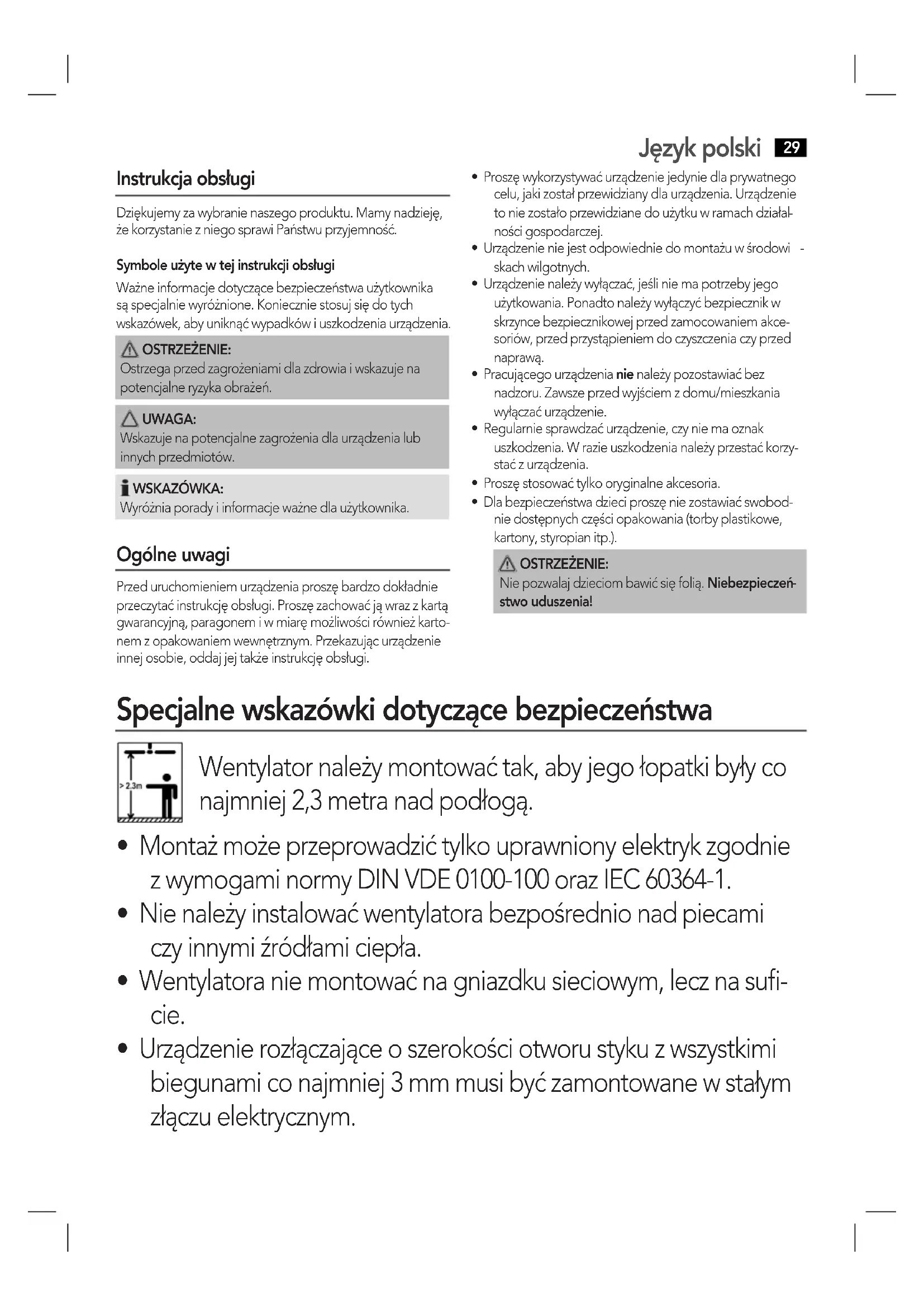

Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że korzystanie z niego sprawi Państwu przyjemność.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA:

Wyróżnia porady i informacje ważne dla użytkownika.

Ogólne uwagi

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

Język polski

29

• Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.
• Urządzenie nie jest odpowiednie do montażu w środowii - skach wilgotnych.
• Urządzenie należy wyłącać, jeśli nie ma potrzeby jego użytkowania. Ponadto należy wyłączyć bezpiecznik w skrzynce bezpiecznikowej przed zamocowaniem akcesoriów, przed przystąpieniem do czyszczenia czy przed naprawą.
• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Zawsze przed wyjściem z domu/mieszkania wyłącać urządzenie.
• Regularnie sprawdzać urządzenie, czy nie ma oznak uszkodzenia. W razie uszkodzenia należy przestać korzystać z urządzenia.
• Proszę stosować tylko oryginalne akcesoria.
• Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEŻENIE:

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Specjalne wskazówki dotyczące bezpieczeństwa

Wentylator należy montować tak, aby jego łopatki były co najmniej 2,3 metra nad podłogą.

• Montaż może przeprowadzić tylko uprawniony elektryk zgodnie z wymogami normy DIN VDE 0100-100 oraz IEC 60364-1.
• Nie należy instalować wentylatora bezpośrednio nad piecami czy innymi źródłami ciepła.
• Wentylatora nie montować na gniazdku sieciowym, lecz na suficie.
• Urządzenie rozłączające o szerokości otworu styku z wszystkimi biegunami co najmniej 3 mm musi być zamontowane w stałym złączu elektrycznym.

30 Język polski

• Nie sięgać do łopatek wentylatora w trakcie, gdy one się obracają.
• Ostrożnie z długimi włosami: pęd powietrza może je wessać!
• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pracownikiem autoryzowanego serwisu.
• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością fizyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urządzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istniejących niebezpieczeństwa.
• Dzieciom nie wolno bawić się urządzeniem.
• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
• Nie zanurzać urządzenia w wodzie w celu czyszczenia. Proszę skorzystać z instrukcji podanych w rozdziale „Czyszczenie i konserwacja”.

Opis części / Części wchodzące w skład kompletu

1 Rurka odległościowa
2 Ostona
3 Wkręty mocujące zainstalowane fabrycznie wraz z podkładkami sprężystymi (po 6 sztuk)
4 Podkładka papierowa (3 sztuki)
5 Łańcuszek do ustawiania poziomu mocy
6 Sztabka mocująca
7 Wkręty (M5*50), kości ustalające, podkładki i pierścienie ustalające
8 Końcówka łańcuszka wyłącznika
9 Łopatka wirnika
10 Przełącznik kierunku obrotów (praca w zimie/lecie)
11 Obudowa silnika

Rozpakowanie urządzenia

1. Wyjmij urządzenie z opakowania.
2. Usuń wszystkie elementy opakowania, jak folie, wypełnia- cze, uchwyty do kabli i opakowanie kartonowe.
3. Sprawdź kompletność zawartości opakowania.
4. Sprawdzić urządzenie pod kątem uszkodzeń w transporcie, aby zapobiec powstaniu ryzyka.

i WSKAZÓWKA:

Na urządzeniu może znajdować się pył lub pozostałości poprodukcyjne. Radzimy przetrzeć obudowę wilgotną szmatką.

Instrukcje montażu

UWAGA:

• Ważne! Sufit musi być odpowiedni do utrzymania ciężaru wentylatora. Sufity podwieszane nie nadają się do montażu.
• Należy wcześniej sprawdzić, czy nie ma kabli ukrytych za sufitem, które mogłyby zostać uszkodzone w trakcie montażu!

OSTRZEŻENIE: Przystępując do montażu

Należy wyłączyć bezpiecznik domowy linii zasilania, do której urządzenie ma być podłączone.

1. Wybrać miejsce na suficie, biorąc pod uwagę rozpiętość łopatek wentylatora.
2. Wykręcić dwa z czterech zamontowanych fabrycznie wkrętów (A) ze sztabki mocującej (6). Poluzować do połowy pozostałe dwa wkręty.
3. Są dwie metody montażu sztabki mocującej:
   a) Sufit/belka z drewna: Zainstalować sztabkę mocującą dwoma długimi wkrętami (M5*50) wraz ze stosownymi podkładkami i pierścieniami ustalającymi.
   b) Sufit betonowy: Ołówkiem zaznaczyć dwa położenia w otworach szczelinowych. Wywiercić otwory instalacyjne na kołki. Włożyć kołki w otwory. Zainstalować sztabkę mocującą, używając w tym celu dwa długie wkręty (M5*50) wraz z ich podkładkami i pierścieniami ustalającymi.

WSKAZÓWKA:

Należy szczególnie uważać podczas montażu wentylatora do sufitu betonowego. W celu umożliwiaenia bardziej stabilnego zamocowania mogą być niezbędne silniejsze wkrty i kołki niż te z zestawu.

1. Podłączyć przewody elektryczne idące z sufitu do listwy zaciskowej w sztabce mocującej.

Barwa przewodu elektrycznego	Podłączyć do
Brązowy lub czarny (faza) L
Niebieski (zero) N
Zielono-żółty (uziemienie ochronne)	( Uziemienie )

Język polski

31

1. Wykręcić z obudowy silnika (11) zamontowane fabrycznie wkręty wraz z podkładkami sprężystymi (3).
2. Do obudowy silnika przymocować łopatki wentylatora (9) używając w tym celu odkręconych wcześniej 6 wkrętów i 6 podkładek. Ważne! Nie usuwać znajdującej się poniżej podkładki papierowej (4).
3. Podłączyć zespół przewodów z obudowy silnika do sztabki mocującej.

WSKAZÓWKA: W celu ułatwienia montażu:

Można jeden otwór na wkręt osłony przymocować do sztabki mocującej.

1. Wentylator przymocować przez ponowne zamocowani osłony do sztabki mocującej. Sprawdzić, czy osłona jest spasowana z wycięciem na czarnej zaślepce rurki odległościowej. Dokręcić cztery wkręty na sztabce mocującej.
2. Zamontować łańcuszek wyłącznika (8).
3. Usunąć powłokę papierową z rurki odległościowej.

Działanie

Wentylator

Przełącznikiem (10) na obudowie silnika ustawić kierunek obrotów łopatek wentylatora. (praca w lecie/zimie)

UWAGA:

Kierunek obrotów ustawiać tylko przy zatrzymanych łopatkach wentylatora. Inaczej silnik może ulec awarii.

• Praca w lecie: Przełącznik ustawić w położeniu "
• Praca w zimie: Przełącznik ustawić w położeniu " "

WSKAZÓWKA:

Praca w zimie może nie być skuteczna z powodu rozmiaru pomieszczenia.

Kilkukrotnie pociągnąć łańcuszkiem (5) na obudowie silnika w celu ustawienia właściwej prędkości obrotów łopatek wentylatora.

1x = duża prędkość
2x = średnia prędkość
3x = mała prędkość
4x = wentylator jest wyłączony.

Czyszczenie i konserwacja

OSTRZEŻENIE:

- Zawsze wyłącać stosowny domowy wyłącznik główny zasilania przed przystąpieniem do prac konserwacyjnych czy przed czyszczeniem urządzenia.

32 Język polski

OSTRZEŻENIE:

• Zawsze zaczekać, aż łopatki wentylatora całkowicie się zatrzymają.
• Sprawdzić, czy do połączeń elektrycznych nie dostała się żadna ciecz, gdyż to może grozić porażeniem prądu lub pożarem.

△ UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czyszczących.

• Zewnętrzne powierzchnie wentylatora czyścić lekko zwilżoną szmatką.

• Wentylator suszyć suchą, miękką tkaniną.

Dane techniczne

Model:	PC-DVL 3071
Napięcie zasilające:	220-240 V~, 50 Hz
Pobór mocy:	60 W
Stopień ochrony:	I
Stopień ochrony:	IPX0
Masa netto:	ok. 4,7 kg

Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu.

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Warunki gwarancji

Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest

użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycz - nego, zasilanie z nieodpowiedniego gniazda zasilania,
• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,
• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, że wypełniona, ze śladami poprawek, nieczy-telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Dystrybutor:

Znaczenie symbolu „Pojemnik na śmieci”

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych na stępstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.

Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.
