Tipo de producto	Ventilador de techo
Marca	ProfiCare
Modelo	PCDVL 3071
Alimentación	220-240 V~, 50 Hz
Consumo eléctrico	60 W
Clase de protección	I
Índice de protección	IPX0
Peso neto	Aprox. 4,7 kg
Número de aspas	3
Número de velocidades	3 (alta, media, baja)
Control	Cadena de tiro
Sentido de rotación reversible	Sí (verano/invierno)
Altura mínima de instalación	2,3 metros
Material de las aspas	No especificado (probablemente plástico o madera)
Diámetro de las aspas	No especificado
Función verano	Rotación antihoraria para refrescar
Función invierno	Rotación horaria para redistribuir el calor
Mantenimiento	Limpiar con un paño húmedo, no sumergir
Instalación	Por un electricista calificado
Contenido del paquete	Varilla de separación, cubierta decorativa, aspas, cadena, soporte de montaje, accesorios de fijación

Preguntas frecuentes - PCDVL 3071 ProfiCare

¿Cómo instalar el ventilador PCDVL 3071?

La instalación debe ser realizada por un electricista calificado. Fije el soporte de montaje al techo, conecte los cables (marrón/fase L, azul/neutro N, verde-amarillo/tierra), luego fije las aspas y la carcasa del motor. Respete una altura mínima de 2,3 m debajo de las aspas.

¿Cómo ajustar la velocidad del ventilador?

Tire varias veces de la cadena ubicada en la carcasa del motor: 1 vez = velocidad alta, 2 veces = media, 3 veces = baja, 4 veces = apagado.

¿Cómo invertir el sentido de rotación para verano o invierno?

Use el interruptor en la carcasa del motor. Para verano (refrescar), colóquelo en el símbolo . Para invierno (redistribuir el calor), colóquelo en el otro símbolo. Cambie el sentido solo cuando las aspas estén inmóviles.

¿Qué mantenimiento necesita el ventilador?

Limpie la superficie con un paño ligeramente húmedo, luego seque con un paño suave. No use detergentes agresivos o abrasivos. No sumerja el aparato en agua.

¿Cuáles son las instrucciones de seguridad importantes?

Instale el ventilador a al menos 2,3 m del suelo. Corte el disyuntor antes de la instalación o limpieza. No toque las aspas en movimiento. No permita que los niños jueguen con el aparato.

¿Se puede instalar el ventilador en un falso techo?

No, el techo debe soportar el peso del ventilador (aproximadamente 4,7 kg). Los falsos techos no son adecuados.

¿Qué hacer en caso de mal funcionamiento?

No repare el aparato usted mismo. Contacte a un técnico calificado o al servicio postventa. Haga reemplazar el cable dañado solo por un profesional.

¿Cómo desechar el ventilador al final de su vida útil?

No lo tire con la basura doméstica. Deposítelo en un punto de recolección para aparatos eléctricos y electrónicos para favorecer el reciclaje.

¿El ventilador es adecuado para habitaciones húmedas?

No, el aparato no está diseñado para instalación en ambientes húmedos (índice de protección IPX0). Instálelo en una habitación seca.

¿Cuántas aspas tiene el ventilador?

El modelo PCDVL 3071 viene con 3 aspas.

MANUAL DE USUARIO PCDVL 3071 ProfiCare

Descripción de piezas / Paquete de entrega......Página 3
Instrucciones de servicio....Página 17
Datos técnicos....Página 20
Eliminación Página 20

Italiano

Indice

Descripción de piezas / Paquete de entrega

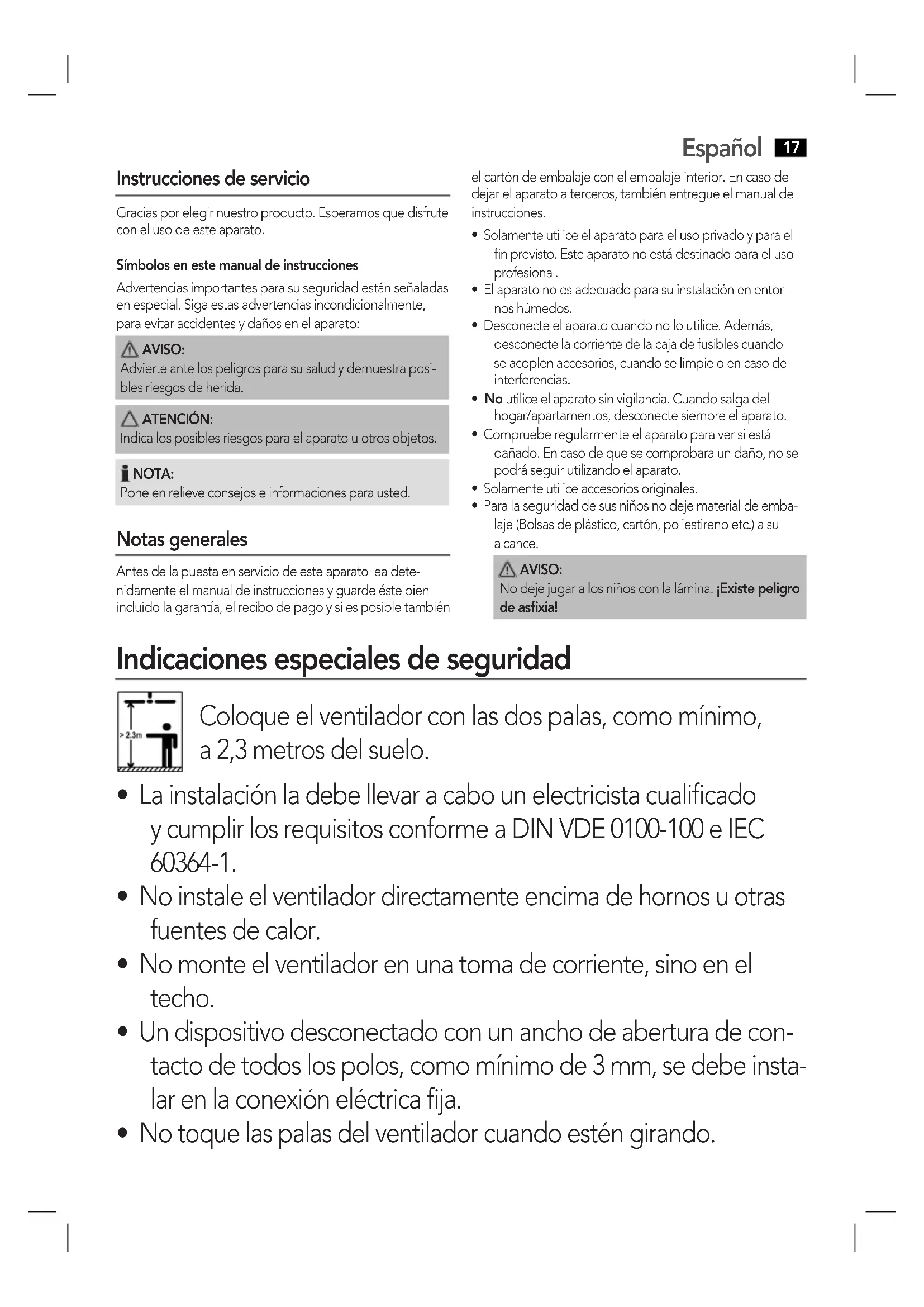

Instrucciones de servicio

Gracias por elegir nuestro producto. Esperamos que disfrute con el uso de este aparato.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también

Español

el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• El aparato no es adecuado para su instalación en entor - nos húmedos.
• Desconecte el aparato cuando no lo utilice. Además, desconecte la corriente de la caja de fusibles cuando se acoplen accesorios, cuando se limpie o en caso de interferencias.
• No utilice el aparato sin vigilancia. Cuando salga del hogar/apartamentos, desconecte siempre el aparato.
• Compruebe regularmente el aparato para ver si está dañado. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Indicaciones especiales de seguridad

Coloque el ventilador con las dos palas, como mínimo, a 2,3 metros del suelo.

• La instalación la debe llevar a cabo un electricista cualificado y cumplir los requisitos conforme a DIN VDE 0100-100 e IEC 60364-1.
• No instale el ventilador directamente encima de hornos u otras fuentes de calor.
• No monte el ventilador en una toma de corriente, sino en el techo.
• Un dispositivo desconectado con un ancho de abertura de contacto de todos los polos, como mínimo de 3 mm, se debe instalar en la conexión eléctrica fija.
• No toque las palas del ventilador cuando estén girando.

18 Español

• Cuidado en caso de tener el pelo largo: ¡Este puede ser absorbido por la corriente de aire!
• No repare el aparato por su cuenta, sino vaya a un establecimiento autorizado.
• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.
• No sumerja el aparato en agua para su limpieza. Siga las instrucciones según lo estipulado en el capítulo “Limpieza y mantenimiento”.

Descripción de piezas / Paquete

de entrega Tubo separador

2 Baldaquín
3 Preinstale apretando los tornillos y las arandelas de resorte (6 unidades)
4 Refuerzo acolchado de papel (3 unidades)
5 Cadena para ajustar el nivel de potencia
6 Barra de montaje
7 Tornillos (M5*50), clavija, arandelas y anillas de retención
8 Extensión de la cadena
9 Pala de ventilador
10 Interruptor para el ajuste de la dirección del giro (modo verano/invierno)
11 Carcasa de motor

Desempaquetar el aparato

1. Saque el aparato de su embalaje.
2. Retire todo tipo de material de embalaje, como láminas de material plástico, relleno, portacables y embalaje de cartón.
3. Controle el volumen de suministro.
4. Compruebe si el aparato presenta daños de transporte para evitar riesgos.

i NOTA:

En el aparato se pueden encontrar todavía restos de polvo o de producción. Recomendamos limpiar un poco la carcasa con un paño húmedo.

Instrucciones de montaje

ATENCIÓN:

• Importante: El techo debe ser adecuado para sopor - tar el peso del ventilador. Los techos suspendidos no son adecuados para la instalación.
• Compruebe de antemano si hay cables ocultos detrás del techo que podrían resultar dañados en la instalación.

AVISO: Durante la instalación

Desconecte el interruptor del circuito de la línea de alimentación a la que se va a conectar el aparato.

1. Seleccione un punto adecuado en el techo, teniendo en cuenta la envergadura de las palas del ventilador.

2. Retire dos de los cuatro tornillos preinstalados (A) de la barra de montaje (6). Afloje los otros dos tornillos hasta la mitad.

3. Hay dos métodos para acoplar la barra de montaje:

a) Techo/viga de madera: Acople la barra de montaje con los dos tornillos largos (M5*50) y las correspondientes arandelas y anillas de retención.
b) Techo de cemento: Marque las dos posiciones en los orificios ranurados con un lapicero. Perfore los orificios de la instalación para las clavijas. Inserte las clavijas en los orificios. Acople la barra de montaje con los tornillos largos (M5*50) y las correspondientes arandelas y anillas de retención.

i NOTA:

Tenga especial preacauación al instalar el ventilador en un techo de hormigón. Para facilitar una instalación segura, puede que sea necesario facilitar tornillos y clavijas más resistentes.

1. Conecte los hilos eléctricos del techo a la regleta de bornes en la barra de montaje.

Color del hilo eléctrico Conexión a
Marrón o negro (fase) L
Azul (neutro) N
Amarillo verde(masa protector)	⊕ (Masa)

1. Retire los tornillos preinstalados y las arandelas de resorte (3) de la carcasa del motor (11).
2. Acople las palas del ventilador (9) en la carcasa del motor con los 6 tornillos y las 6 arandelas de resorte retiradas anteriormente. Importante: No retire el refuerzo acolchado de papel (4) de la parte inferior.
3. Conecte el mazo de cables de la carcasa del motor a la barra de montaje.

i NOTA: Para facilitar la instalación:

Puede acoplar un orificio para tomillo del baldaquín en el gancho de la barra de montaje.

1. Acople el ventilador montando de nuevo el baldaquín en la barra de montaje. Asegúrese de que la clavija del baldaquín está alineada con la muesca de la cubierta negra del tubo separador. Apriete los cuatro tornillos de la barra de montaje.
2. Coloque la extensión de la cadena (8).
3. Retire la cubierta de papel del tubo separador.

Funcionamiento

Ventilador

Utilice el interruptor (10) de la carcasa del motor para ajustar la dirección del giro de las palas del ventilador (Modo verano/invierno).

ATENCIÓN:

Ajuste solamente la dirección cuando las palas del ventilador estén quietas. De otro modo, el motor podría resultar dañado.

• Modo verano: Ajuste el interruptor en la posición
  it
• Modo invierno: Ajuste el interruptor en la posición
  “ ”

i NOTA:

El modo invierno podría no tener efecto dependiendo del tamaño de la habitación.

Tire de la cadena de manera repetida (5) en la carcasa del motor para ajustar la velocidad de las palas del ventilador.

1x = alta velocidad
2x = velocidad media
3x = velocidad baja
4x = ventilador apagado.

Limpieza y mantenimiento

AVISO:

• Desconecte siempre el interruptor del circuito del hogar correspondiente antes de llevar a cabo un trabajo de limpieza o mantenimiento.
• Espere siempre hasta que las palas del ventilador se hayan parado completamente.

Español

AVISO:

- Asegúrese de que no entran líquidos por las conexiones eléctricas, porque de otro modo, podría provocar una descarga eléctrica o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos.

• Limpie la superficie externa del ventilador con un paño humedecido ligeramente.

• Seque el ventilador con un paño suave y seco.

Datos técnicos

Modelo:....PC-DVL 3071 Suministro de tensión:....220-240 V\~, 50 Hz Consumo de energía:....60 W Clase de protección:....I Clase de protección:....IPX0 Peso neto:....aprox. 4,7 kg

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.
