Tipo di prodotto	Ventilatore da soffitto
Marca	ProfiCare
Modello	PCDVL 3071
Alimentazione	220-240 V~, 50 Hz
Consumo elettrico	60 W
Classe di protezione	I
Grado di protezione	IPX0
Peso netto	Circa 4,7 kg
Numero di pale	3
Numero di velocità	3 (alta, media, bassa)
Comando	Catena a trazione
Direzione di rotazione reversibile	Sì (estate/inverno)
Altezza minima di installazione	2,3 metri
Materiale delle pale	Non specificato (probabilmente plastica o legno)
Diametro delle pale	Non specificato
Funzione estate	Rotazione antioraria per rinfrescare
Funzione inverno	Rotazione oraria per ridistribuire il calore
Manutenzione	Pulire con un panno umido, non immergere
Installazione	Da un elettricista qualificato
Contenuto della confezione	Tubo di distanziamento, baldacchino, pale, catena, barra di montaggio, accessori di fissaggio

Domande frequenti - PCDVL 3071 ProfiCare

Come installare il ventilatore PCDVL 3071 ?

L'installazione deve essere eseguita da un elettricista qualificato. Fissare la barra di montaggio al soffitto, collegare i fili (marrone/fase L, blu/neutro N, verde-giallo/terra), quindi fissare le pale e il corpo motore. Rispettare un'altezza minima di 2,3 m sotto le pale.

Come regolare la velocità del ventilatore ?

Tirare più volte la catena situata sul corpo motore: 1x = velocità alta, 2x = media, 3x = bassa, 4x = stop.

Come invertire il senso di rotazione per l'estate o l'inverno ?

Utilizzare l'interruttore sul corpo motore. Per l'estate (rinfrescare), posizionare sul simbolo . Per l'inverno (ridistribuire il calore), posizionare sull'altro simbolo. Cambiare il senso solo quando le pale sono ferme.

Quale manutenzione richiede il ventilatore ?

Pulire la superficie con un panno leggermente umido, poi asciugare con un panno morbido. Non utilizzare detergenti aggressivi o abrasivi. Non immergere l'apparecchio in acqua.

Quali sono le istruzioni di sicurezza importanti ?

Installare il ventilatore ad almeno 2,3 m dal pavimento. Spegnere l'interruttore prima dell'installazione o della pulizia. Non toccare le pale in movimento. Non lasciare che i bambini giochino con l'apparecchio.

Il ventilatore può essere installato su un controsoffitto ?

No, il soffitto deve sostenere il peso del ventilatore (circa 4,7 kg). I controsoffitti non sono adatti.

Cosa fare in caso di malfunzionamento ?

Non riparare l'apparecchio da soli. Contattare un tecnico qualificato o il servizio post-vendita. Far sostituire il cavo danneggiato solo da un professionista.

Come smaltire il ventilatore a fine vita ?

Non gettarlo con i rifiuti domestici. Smaltirlo in un punto di raccolta per apparecchi elettrici ed elettronici per favorire il riciclaggio.

Il ventilatore è adatto per ambienti umidi ?

No, l'apparecchio non è progettato per l'installazione in ambienti umidi (grado di protezione IPX0). Installarlo in un ambiente asciutto.

Quante pale ha il ventilatore ?

Il modello PCDVL 3071 viene fornito con 3 pale.

MANUALE UTENTE PCDVL 3071 ProfiCare

Descrizione delle parti / Fornitura....Pagina 3
Istruzioni per l'uso....Pagina 21
Dati tecnici....Pagina 24
Smaltimento....Pagina 24

English

Contents

Descrizione delle parti / Fornitura

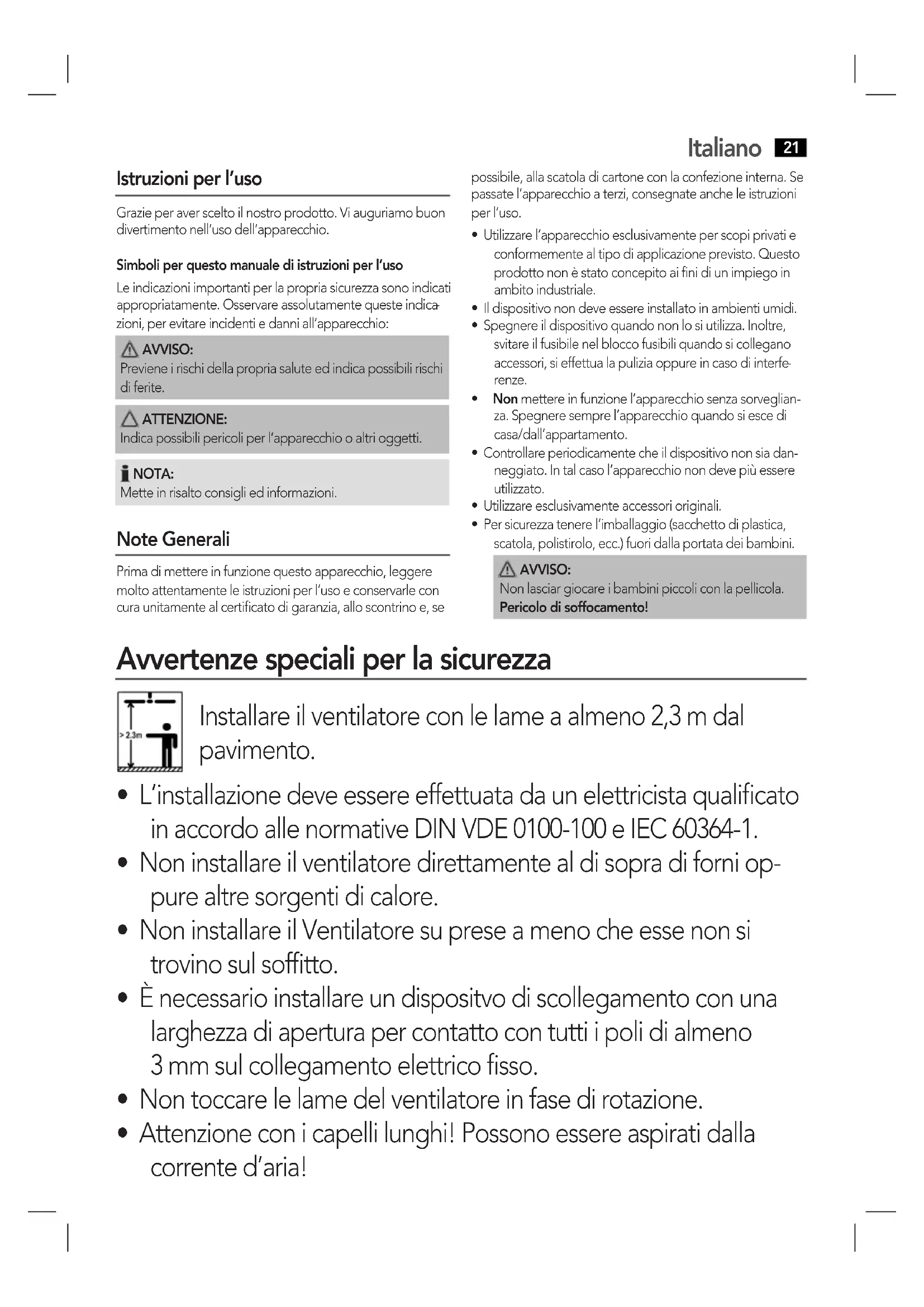

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Note Generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se

possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Il dispositivo non deve essere installato in ambienti umidi.
• Spegnere il dispositivo quando non lo si utilizza. Inoltre, svitare il fusibile nel blocco fusibili quando si collegano accessori, si effettua la pulizia oppure in caso di interferenze.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio quando si esce di casa/dall'appartamento.
• Controllare periodicamente che il dispositivo non sia danneggiato. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali per la sicurezza

Installare il ventilatore con le lame a almeno 2,3 m dal pavimento.

• L'installazione deve essere effettuata da un elettricista qualificato in accordo alle normative DIN VDE 0100-100 e IEC 60364-1.
• Non installare il ventilatore direttamente al di sopra di forni oppure altre sorgenti di calore.
• Non installare il Ventilatore su prese a meno che esse non si trovino sul soffitto.
• È necessario installare un dispositivo di scollegamento con una larghezza di apertura per contatto con tutti i poli di almeno 3 mm sul collegamento elettrico fisso.
• Non toccare le lame del ventilatore in fase di rotazione.
• Attenzione con i capelli lunghi! Possono essere aspirati dalla corrente d'aria!

22 Italiano

• Non riparare l'apparecchio da soli, bensì rivolgersi a un tecnico autorizzato.
• Il dispositivo può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
  • I bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.
• Non immergere il dispositivo in acqua per pulirlo. Segui le istruzioni descritte nel capitolo “Pulizia e manutenzione”.

Descrizione delle parti / Fornitura

1 Tubo distanziale
2 Baldacchino
3 Viti di fissaggio preinstallate e rondelle elastiche (6 pezzi ognuna)
4 Cuscinetto in carta (3 pezzi)
5 Catena di tensionamento per impostare il livello di potenza
6 Barra di montaggio
7 Viti (M5*50), tasselli, rondelle e anelli di ritenuta
8 Prolunga a catena a estrazione
9 Lama ventilatore
10 Premere per impostare la direzione di rotazione (estate/inverno)
11 Alloggiamento motre

Disimballare l'apparecchio

1. Togliere l'apparecchio dal suo imballo.
2. Rimuovere tutto il materiale di imballaggio come pellico-le, materiale di riempimento, fermacavo e scatola.
3. Controllare il contenuto.
4. Controllare il dispositivo in caso di danni dovuti al trasporto per evitare pericoli.

i NOTA:

Sull'apparecchio possono esserci ancora tracce di polvere o residui di produzione. Noi consigliamo di spolverare la custodia con un panno umido.

Istruzioni di assemblaggio

ATTENZIONE:

• Importante! Il soffitto deve poter sopportare il peso del ventilatore. I soffitti sospesi non sono adatti all'installazione di questo tipo di ventilatore.
• Controllare per prima cosa che non vi siano cavi nascosti dietro il soffitto che potrebbero subire danni durante l'installazione.

⚠ AVVISO: Durante l'installazione

Portare su OFF l'interruttore della linea di alimentazione prima di collegare il dispositivo.

1. Selezionare un luogo adatto sul soffitto, tenendo conto dell'apertura delle pale del ventilatore.
2. Togliere due delle Quattro viti preinstallate (A) dalla barra di montaggio (6). Svitare le altre due viti per metà.
3. Si possono utilizzare due metodi per fissare la barra di montaggio:

a) Soffitto/trave in legno: Fissare la barra di montaggio con entrambe le viti lunghe (M5*50) e i corrispondenti lamelle e anelli di tenuta.
b) Soffitto in cemento: Segnare le due posizioni nei fori scanalati con una matita. Praticare i fori d'installazione per i tasselli. Inserire i tasselli nei fori. Fissare la barra di montaggio con entrambe le viti ljunghe (M5*50) e i corrispondenti lamelle e anelli di tenuta.

i NOTA:

Prestare particolare attenzione quando si installa il ventilatore in un soffitto in cemento. Per facilitare un'installazione sicura, può essere necessario utilizzare viti e tasselli più robusti di quelli in dotazione.

1. Collegare i cavi elettrici dal soffitto alla morsettiera della barra di montaggio.

Colore dei cavi elettrici Collegamento a
Marrone o mero (fase) L
Blu (neutro) N
Verde giallo (terra)	+ (Terra)

1. Togliere le viti preinstallate e le rondelle elastiche (3) dall'alloggiamento del motore (11).
2. Montare le pale del ventilatore (9) all'alloggiamento del motore usando le 6 viti e le 6 rondelle elastiche rimosse prima. Importante! Non togliere il cuscinetto di carta (4) sottostante.
3. Collegare il gruppo cavi dell'alloggiamento motore alla barra di montaggio.

i NOTA: Per facilitare l'installazione:

È possibile fissare il foro per una vite del baldacchino al gancio della barra di montaggio.

1. Fissare il ventilatore fissando nuovamente il baldacchino alla barra di montaggio. Controllare che il perno del

baldacchino sia allineato alla tacca del cappuccio nero del tubo spaziatore. Serrare le quattro viti della barra di montaggio.

1. Adattare la prolunga a catena ad estrazione (8).
2. Togliere il coperchio di carta dal tubo distanziatore.

Funzionamento

Ventilatore

Utilizzare l'interruttore (10) sul vano motore per impostare la direzione di rotazione delle pale del ventilatore. (Funzionamento estate/inverno)

ATTENZIONE:

Regolare la direzione soltanto quando le pale del ventilatore sono ferme. In caso contrario, il motore potrebbe subire danni.

- Fuinzionamento estate:

Impostare l'interruttore in

posizione "

- Fuinzionamento inverno:

Impostare l'interruttore in

posizione "U".

i NOTA:

Il funzionamento inverno può non dare risultati apprezzabili a secondo delle dimensioni della stanza.

Tirare ripetutamente la catena di tensionamento (5) sull'alloggiamento motore per impostare la velocità delle pale del ventilatore.

1x = alta velocità
2x = velocità media
3x = bassa velocità
4x = Il ventilatore é spento

Pulizia e manutenzione

AVVISO:

• Spegnere sempre l'interruttore domestico prima di effettuare pulizia o manutenzione.
• Attendere sempre che le pale del ventilatore si siano fermate completamente.
• Controllare che non penetri liquido nei collegamenti elettrici per scongiurare scosse elettriche o incendi.

24 Italiano

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
• Per la pulizia non usare detersivi forti o abrasivi.

- Pulire la superficie esterna del ventilatore con un panno leggermente umido.

- Asciugare il ventilatore con un panno morbido e asciutto.

Dati tecnici

Modello: PC-DVL 3071 Alimentazione rete: 220-240 V\~, 50 Hz Consumo di energia: 60 W Classe di protezione: I Rapporto protezione: IPX0 Peso netto: ca. 4,7 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
