РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PC-VL 3062 M ProfiCare

Обзор деталей прибора....стр. 3

Руководство по эксплуатации......стр. 37

Технические данные ...... стр. 40

Утилизация....стр. 40

المحتويات

3 مكان عناصر التحكم

Обзор деталей прибора

مكان عناصر التحكم

1 2 3 4 13 12 14

5 11

6 10

7 9 8

4 Deutsch

Bedienungsanleitung

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, вам понравится эксплуатировать устройство.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенно. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ТРИМЕЧАНИЯ:

Дает советы и информацию.

Общие замечания

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-

либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.
• Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.
• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещается.
• Используйте только оригинальные запчасти.
• Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Особые указания по технике безопасности для этого устройства

• Ни в коем случае не вставляйте пальцы или другие предметы в экранную сетку!
• Будьте осторожны с длинным волосом: поток воздуха может затянуть его в вентилятор!
• Вентилятор разрешается включать только с закрытой экранной сеткой!
• Если необходимо снять защитное ограждение вентилятора, сначала выключите электроприбор и отсоедините вилку от сетевой розетки.
• Выберите подходящее место для вентилятора, такое, чтобы исключить его опрокидывание во время работы!

38 Русский

• Не ставьте прибор непосредственно перед печью или другими источниками тепла.
• Не отремонтировать устройство самостоятельно. Обратитесь к авторизованному профессионалу. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.
• Данное изделие может использоваться детьми не младше 8 лет и лицами с ограниченными физическими, сенсорными и умственными способностями, а также лицами без соответствующего опыта и знаний, если за ними ведется контроль и осуществляется их инструктаж относительно безопасного использования изделия и понимания связанных с ним опасностей.
  • Дети не должны играть с прибором.
• Чистка и пользовательское обслуживание не должны выполняться детьми без присмотра взрослых.

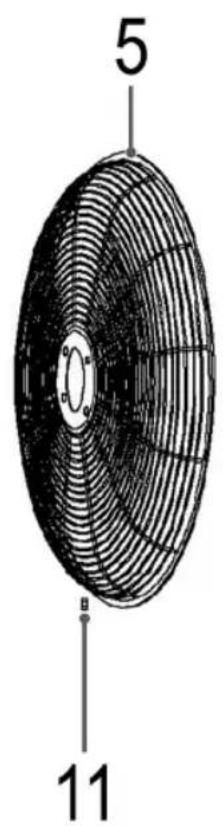

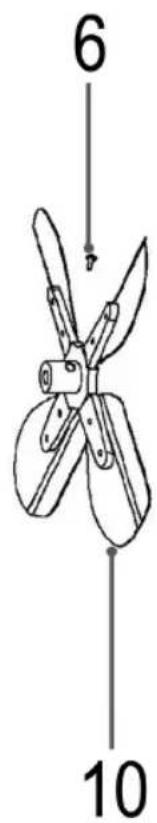

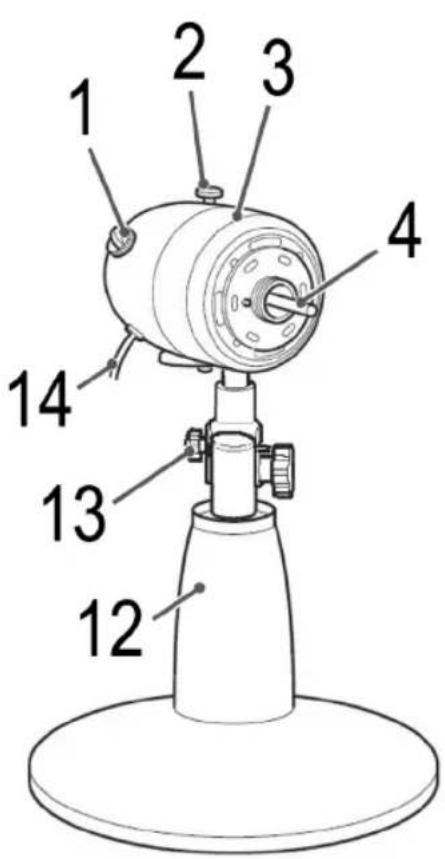

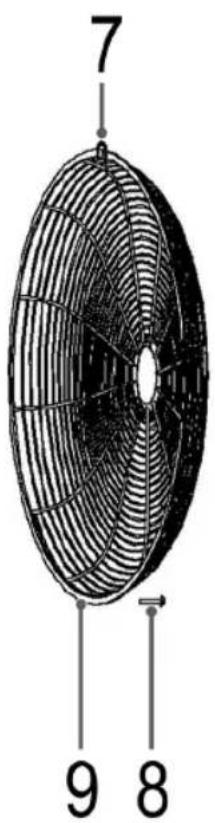

Объем поставки и описание деталей

1 Поворотный переключатель скоростей
2 Регулятор управления раскачиванием
3 Электродвигатель
4 Приплюснутая часть вала электродвигателя
5 Задняя защитная решетка
6 Стопорный винт крыльчатки
7 Крючок
8 Крепежный винт защитной решетки
9 Передняя защитная решетка
10 Крыльчатка
11 Крепежная гайка
12 Подставка
13 Небольшой винт с рифленой головкой
14 Силовой провод

Отсутствуют на рисунке:

4 винта задней защитной решетки

Распаковка прибора

1. Выньте прибор из упаковки.
2. Удалите весь без исключения упаковочный материал, например, плёнку, заполняющий материал, держатель кабеля и картонную упаковку.
3. Проверьте комплектность поставки.
4. Чтобы предотвратить риски, проверьте прибор на наличие повреждений во время его транспортирования.

i ПРИМЕЧАНИЯ:

Прибор может быть покрыт пылью или остатками производства. Мы рекомендуем Вам слегка протереть корпус влажной тряпкой.

Инструкции по сборке

Перед началом работы прибор необходимо полностью собрать!

ПРЕДУПРЕЖДЕНИЕ: Опасность получения трав- !

У крыльчатки острые края. Во время сборки будьте аккуратны.

ПРИМЕЧАНИЯ:

• Для сборки вам понадобится крестообразная отвертка среднего размера.
• Все винты предварительно вкручены в определенные детали.

• Также соблюдайте указания раздела «Обзор компонентов» на странице 3.

• Открутите 4 предварительно закрученных наружных винта с передней части электродвигателя.

• Удерживайте заднюю защитную решетку так, чтобы 4 отверстия на ней совпали с отверстиями на электродвигателе.

ПРИМЕЧАНИЯ:

Убедитесь, что ручка для переноски на защитной решетке направлена вверх.

1. Закрепите заднюю защитную решетку 4-мя винтами.

2. Прикрепите крыльчатку и затяните стопорный винт.

ВНИМАНИЕ:

Винт должен установиться на приплюснутой части вала электродвигателя!

1. Прикрепите переднюю защитную решетку, подвесив крючок с помощью гайки, прикрученной к задней защитной решетке.

ПРИМЕЧАНИЯ:

Убедитесь, что отверстия под крепежные винты по краю передней и задней решетки расположены друг над другом.

1. Закройте крепежные элементы по окружности защитной решеткой.
2. Закрепите защитную решетку крепежными винтами и гайками.

Местоположение прибора

В качестве местоположения прибора годится нескользкая ровная поверхность.

Подготовка прибора к работе

Подключение к электросети

- Перед тем как вставить вилку в розетку, убедитесь в том, что напряжение сети соответствует напряжению работы прибора. Информацию к этому находится на типовой табличке прибора.

Русский

- Включите прибор в заземленную розетку, установленную в соответствии с предписаниями.

Пользование прибором

Подготовительная регулировка

Перед тем как включить прибор, отрегулируйте угол на- клона вентилятора.

1. Открутите небольшой винт с рифленой головкой.
2. Наклоните защитную решетку в требуемое положение.
3. Затяните повторно винт с рифленой головкой.

Режимы работы

Для выбора скорости воспользуйтесь поворотным переключателем на задней части прибора:

• 0 ВЫКЛ
• I медленно
• II средне
• III быстро

Для отключения прибора выбирайте положение 0.

Настройка вентилятора

У вас есть два варианта:

Неподвижное положение

1. Отключите прибор.
2. Потяните вверх регулятор управления.
3. Для установки прибора в требуемое положение используйте рукоятку для переноса.

Положение раскачивания

1. Отключите прибор.
2. Нажмите регулятор управления.

ПРИМЕЧАНИЯ:

Прибор вращается автоматически в диапазоне 70 градусов.

1. Для отключения данной функции отключите прибор и потяните вверх регулятор управления.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Перед чисткой всегда вынимайте штепсельную вилку.
- Если Вам нужно убрать защитную сетку: Всегда выключайте прибор и вынимайте сетевой штекерный разъём.
- Ни в коем случае не окунайте для чистки прибор в воду. Это может быть причиной электрического удара или пожара.

40 Русский

ВНИМАНИЕ:

• Не используйте провочные щётки или другие цара- пающие предметы.
• Не используйте сильные или царапающие чистящие средства.

- Протирайте прибор снаружи сухой тряпкой без добавления чистящих средств.

- Сильные загрязнения удалите слегка влажным полотенцем и после этого обязательно протрите его насухо.

Обслуживание и хранение

• Чистите прибор согласно описанию.
• Если вы не намерены использовать прибор в течение длительного времени, мы рекомендуем хранить его в оригинальной упаковке.
• Всегда храните прибор в недоступном для детей месте, сухом и хорошо вентилируемом.

Технические данные

Модель:....PC-VL 3062 М Электропитание:....220-240 В, 50 Гц Потребляемая мощность:....30 ватт Класс защиты:....I Вес нетто:....прибл. 2,7 кг

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Это изделиение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

Утилизация

Значение символа «корзина»

Защита окружающей среды: не допускается утилизация электроприборов вместе с бытовыми отходами.

Утилизация устаревшей техники и неисправных электроприборов производится в городских приёмных пунктах.

Не допускайте неправильной утилизации отходов. Это наносит вред окружающей среде и оказывает негативное воздействие на здоровье людей.

Оказывайте содействие программе утилизации и другим формам переработки электронной и электрической техники.

Информацию о пунктах утилизации бытовой техники можно получить в местных органах власти.
