RHU131C - Outil de sertissage Cembre - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'outil	Outil de sertissage
Modèle	Cembre RHU131C
Applications	Sertissage de connecteurs électriques, câbles et fils
Capacité de sertissage	Adapté pour des sections de câbles spécifiques (à vérifier selon les spécifications du fabricant)
Matériaux compatibles	Aluminium, cuivre (selon les accessoires utilisés)
Dimensions	À vérifier selon les spécifications du fabricant
Poids	À vérifier selon les spécifications du fabricant
Ergonomie	Conception ergonomique pour un confort d'utilisation prolongé
Maintenance	Nettoyer régulièrement, vérifier l'état des mâchoires de sertissage
Sécurité	Utiliser des lunettes de protection, suivre les instructions du fabricant
Garantie	À vérifier selon les conditions du fabricant
Accessoires disponibles	Mâchoires interchangeables pour différents types de sertissage

FOIRE AUX QUESTIONS - RHU131C Cembre

Comment utiliser l'outil de sertissage Cembre RHU131C ?

Pour utiliser l'outil de sertissage Cembre RHU131C, insérez le connecteur dans la mâchoire appropriée, puis actionnez la poignée pour effectuer le sertissage. Assurez-vous de bien aligner le connecteur et de maintenir une pression constante.

Quels types de connecteurs peuvent être utilisés avec le Cembre RHU131C ?

Le Cembre RHU131C est compatible avec une variété de connecteurs, notamment les connecteurs à embouts et les cosses. Vérifiez les spécifications du fabricant pour assurer la compatibilité.

Comment entretenir l'outil de sertissage Cembre RHU131C ?

Pour entretenir l'outil, nettoyez régulièrement les mâchoires et appliquez une légère huile sur les articulations pour assurer un fonctionnement fluide. Évitez de stocker l'outil dans des endroits humides.

Que faire si l'outil ne sertit pas correctement ?

Si l'outil ne sertit pas correctement, vérifiez que le connecteur est bien positionné et que les mâchoires ne sont pas usées. Si le problème persiste, contactez le service client pour assistance.

Quelle est la capacité de sertissage du Cembre RHU131C ?

La capacité de sertissage du Cembre RHU131C dépend du modèle de connecteur utilisé. Consultez le manuel d'utilisation pour obtenir des informations spécifiques sur les dimensions et les types de sertissages possibles.

L'outil Cembre RHU131C est-il garanti ?

Oui, l'outil Cembre RHU131C est généralement couvert par une garantie du fabricant. Vérifiez les conditions de garantie dans le manuel d'utilisation ou sur le site officiel de Cembre.

Où puis-je acheter des pièces de rechange pour le Cembre RHU131C ?

Les pièces de rechange pour le Cembre RHU131C peuvent être achetées auprès de revendeurs agréés Cembre ou directement sur le site Web du fabricant.

L'outil de sertissage Cembre RHU131C est-il adapté pour une utilisation en extérieur ?

Oui, l'outil peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries et de l'humidité pour prolonger sa durée de vie.

MODE D'EMPLOI RHU131C Cembre

Ce manuel est la propriété de Cembre: toute reproduction est interdite sauf autorisation écrite.

Conçue pour le sertissage des connecteurs électriques pour câbles en cuivre jusqu'à 400 mm ^2 (800 MCM) et pour câbles en aluminium jusqu'à 300 mm ^2 (600 MCM).

• Force de sertissage: 130 kN (14.6 sh ton)
• Pression maxi:....700 bar (10,000 psi)
• Huile nécessaire (déplacement): 47 cm ^3 (2.9 cu. in.)
• Dimensions: hauteur 245 mm (9.65 in.)
  largeur....89 mm (3.5 in.)
• Poids: 3,7 kg (8.16 lbs)

2. DOMAINE D'APPLICATION

2.1) L'équipement standard de la tête RHU131-C, comprend l'adaptateur AU130-C avec lequel il peut recevoir divers types de matrices (communes également aux autres outils Cembre de 130 kN (14.6 sh ton) destinées au:

• Poinçonnage sur câble cuivre.
• Sertissage Semi-circulaire sur câble cuivre.
• Sertissage Hexagonal sur câble cuivre, almélec ou aluminium.

2.2) Avec les adaptateurs types AU130-...et AC130-P, la tête RHU131 ou RHU131-C peut recevoir les:

• Matrices de Mise au Rond UP130-..., ramenant les câbles sectoraux à la forme circulaire.
• Matrices Coquille (séries MV, MVM, MUA) et les Poinçons PS130-.../E réalisant un poinçonnage profond, matrice fermée, sur câbles aluminium.

3. INSTRUCTIONS D'UTILISATION (Voir Fig. 2 et 3)

La tête est munie d'un raccord rapide mâle à blocage automatique et peut être reliée aussi bien à des pompes hydrauliques à pied qu'à des pompes pneumo ou électro-hydrauliques Cembre.

3.2) Avance des matrices

• Insérer le conducteur dans le connecteur.
• Positionner ce dernier entre les deux matrices en alignant la zone à sertir avec l'empreinte des matrices mêmes.
• Lorsque l'on actionne la pompe, les matrices s'approchent.

Ne jamais mettre l'outil sous pression sans avoir insere les matrices, cela pourrait endom- ger les sieges de la tete et du piston.

S'assurer que les matrices sont bien positionnées sur la zone à sertir.

ins le cas contraire, les desserrer en suivant les instructions du § 3.4 et repositionner le connecteur.

3.3) Sertissage

Si l'on continue à actionner la pompe, l'avance du piston de la tête se poursuit jusqu'à ce que les matrices arrivent en butée l'une contre l'autre.

Il est recommandé de pomper jusqu'à ce que la valve de surpression laisse percevoir un léger déclic.

3.4) Réouverture des matrices

Pour débloquer les matrices, agir sur le dispositif d'évacuation de la pression de la pompe; le piston se rétracte dans la tête et les matrices s'écartent.

4. SERTISSAGE SUR CONNECTEURS POUR CABLES EN CUIVRE (Voir Fig. 2 et 3)

4.1) Exécution des sertissages

• Monter l'adaptateur AU130 -C (90) (voir § 4.2).
• Prendre les matrices à utiliser selon les indications du catalogue.
• Insérer les matrices à leur place (voir § 4.3).
• Insérer le conducteur dans le connecteur à utiliser.
• Positionner ce dernier entre les deux matrices en faisant coincider la zone à sertir et l'empreinte des matrices.
• Après celà, opérer selon les indications du § 3.2.

4.2) Montage de l'adaptateur

• Insérer l'adaptateur AU 130-C (90) dans les guides de la fourche (14) et le pousse jusqu'à son blocage, par les billes (15).
• Pour le démonter pousser avec force jusqu'au dégagement des billes (15).

4.3) Montage des matrices

4.3.1) Insérer la matrice supérieure (88) dans l'adaptateur AU130-C (90) en appuyant sur le poussoir (86) et la pousser jusqu'à ce que l'ergot (87) la verrouille.

Pour la dégager appuyer sur le poussoir (86) et la faire glisser.

4.3.2) Insérer la matrice inférieure (89) dans les guides du piston (09) en appuyant sur le poussoir (12) et la pousser jusqu'à ce que l'ergot (11) la vérouille.

Pour la dégager appuyer sur le poussoir (12) et la faire glisser.

Cette opération est facilitée par l'avancement de 3-4 mm (0.11 - 0.16 in.) du piston (09).

5. SERTISSAGE SUR CONNECTEURS POUR CABLES EN ALUMINIUM (Voir Fig. 4 et 5)

5.1) Mise au rond du câble

• Prendre les accessoires et les matrices de mise au rond selon les indications du tableau Fig. 7, page 30.
• Monter sur la tête les adaptateurs AU130-... et AC130-P (voir § 5.3).
• Insérer la partie mobile (94) de la matrice de mise au rond dans l'adaptateur AC130-P (voir § 5.4).
• Insérer le câble à l'intérieur de la partie fi xe (95) de la matrice de mise au rond et positionner ensuite cette dernière dans l'adaptateur AU130-... (voir § 5.4) en faisant coïncider la rainure supérieure présente sur la matrice avec les goupilles localisées à l'intérieur de l'adaptateur.
• Actionner la pompe jusqu'à porter au contact les matrices de mise au rond, relacher ensuite la pression et libérer le câble (voir § 3.4).

5.2) Exécution des sertissages

• Enlever de la tête les matrices de mise au rond et l'adaptateur AC130-P (voir § 5.4).
• Prendre l'ensemble Matrice-Poinçon à utiliser selon les indications du tableau Fig. 7, page 30.
• Insérer le poinçon PS130.../E dans le logement du piston (09) (voir § 5.4).
• Insérer le conducteur dans le connecteur.
• Insérer le connecteur dans la matrice coquille et positionner ensuite cette dernière dans la tête (voir § 5.4).
• En actionnant la pompe commencer à sertir le connecteur en partant, pour les manchons, de l'extrémité vers l'intérieur et pour les cosses de l'extrémité arrière vers la plage (voir Figure).
• Enlever de la tête les matrices de mise au rond et l'adaptateur AC130-P (voir § 5.4).
• Prendre l'ensemble Matrice-Poinçon à utiliser selon les indications du tableau Fig. 7, page 30.
• Insérer le poinçon PS130.../E dans le logement du piston (09) (voir § 5.4).
• Insérer le conducteur dans le connecteur.
• Insérer le connecteur dans la matrice coquille et positionner ensuite cette dernière dans la tête (voir § 5.4).
• En actionnant la pompe commencer à sertir le connecteur en partant, pour les manchons, de l'extrémité vers l'intérieur et pour les cosses de l'extrémité arrière vers la plage (voir Figure).
  Positionner chaque fois la matrice à l'intérieur de l'adaptateur en faisant coïncider les rainures supérieures présentes sur la matrice avec les goupilles localisées à l'intérieur de l'adaptateur.
• La fin de chaque sertissage est obtenue dès le contact du poinçon avec la matrice: il est conseillé de continuer à pomper jusqu'au déclenchement de la valve de surpression (voir § 3.3).

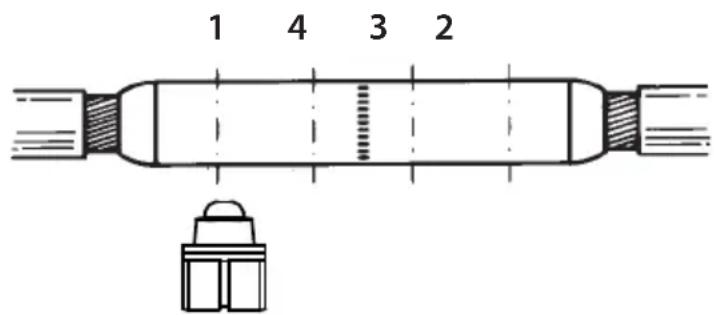

SEQUENCE DES SERTISSAGES

1 2

1 4 3 2

5.3) Montage des accessoires

- Insérer l'adaptateur AU 130-...dans les guides de la fourche (14) et le pousser jusqu'à son blocage par les billes (15).

Pour le démonter pousser avec force jusqu'au dégagement des billes (15).

- Insérer l'adaptateur AC130-P dans les guides du piston (09) en appuyant sur le poussoir inférieur (12) et le pousser jusqu'à son blocage par l'ergot (11).

Cette opération est facilitée par l'avancement de 3-4 mm (0.11 - 0.16 in.) du piston (09).

Pour le démonter, appuyer sur le poussoir (12) et le faire glisser.

5.4) Montage des matrices, des poinçons et des matrices de mise au rond (Voir Fig. 5)

• Matrice coquille (96) ou partie fixe de matrice de mise au rond (95): elles sont simplement appuyées dans l'adaptateur AU130-... (98) et peuvent être directement insérées ou dégagées.
• Partie mobile de matrice de mise au rond (94): elle est placée ou retirée édu logement de l'adaptateur AC130-P (91) en tirant le loquet (92).
• Poinçon PS130.../E (93): il est placée dans les guides du piston (09) (Voir § 4.3.2).

6. ENTRETIEN

Cette tête est robuste et ne nécessite aucune préoccupation ou entretien particulier.

Les recommandations qui suivent sont néanmoins souhaitables pour lui assurer une longévité optimum:

6.1) Nettoyage élémentaire

Veiller à protéger l'outil de la poussière, du sable et de la boue qui sont un danger à tout système hydraulique. Chaque jour après utilisation, l'outil doit être nettoyé à l'aide d'un chiffon propre, tout particulièrement aux endroits de pièces mobiles.

6.2) Remplacement du raccord rapide

Pour remplacer l'enclenchement rapide, procéder de la façon suivante:

• Dévisser l'ancien raccord rapide de la tête.
• Nettoyer soigneusement le filetage du cylindre pour enlever tous les résidus de téflon.
• Recouvrir le fi letage du cylindre de téfl on.
• Visser le raccord rapide neuf en appliquant un couple de serrage de 30 Nm (22 lbf ft).

Avant de débrancher le raccord rapide qui relie la tête au flexible de la pompe hydraulique, vérifi er que la pression de l'huile ait été complètement évacuée.

6.3) Rangement (Voir Fig. 1)

Il est de bonne règle de remettre la tête dans son coffret, fermé, après usage, en protection des chocs et de la poussière.

• Type VAL P26 dimensions 445x290x115 mm (17.5x11.4x4.5 in.), poids 1,2 kg (2.65 lbs), adapté pour contenir la tête et 14 paires de matrice semi-circulaire.
• Type VAL 130-U dimensions 450x305x80 mm (17.7x12x3.15 in.), poids 5 kg (11 lbs), poids 5 kg, adapté pour contenir la tête, les matrices semi-circulaires et les accessoires pour le sertissage des connecteurs en aluminium.

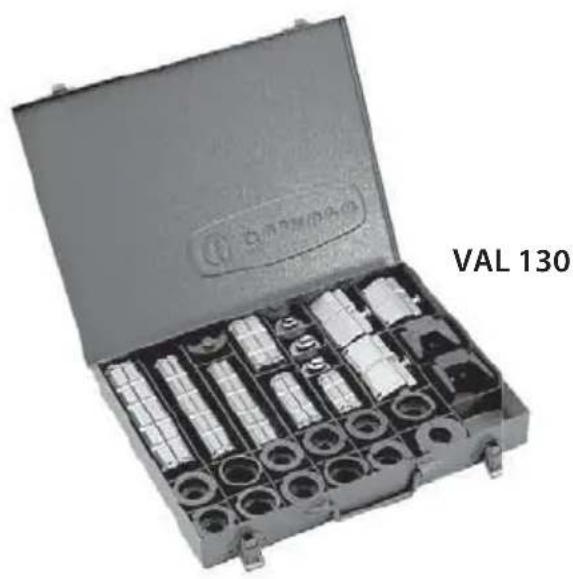

• Type VAL 130 dimensions 360x280x48 mm (14.17x11x1.89 in.), poids 3 kg (6.62 lbs), adapté pour contenir les accessoires pour le sertissage des connecteurs en aluminium.

7. ENVOI EN REVISION A Cembre

En cas de dysfonctionnement de l'appareil, merci de vous adresser à notre Agent Régional qui vous conseillera et le cas échéant vous donnera les instructions nécessaires pour envoyer l'appareil à notre Centre de Service le plus proche. Dans ce cas, joindre une copie du Certificat d'Essai livré par Cembre avec l'appareil ou remplir et joindre le formulaire disponible dans la section "ASSISTANCE" du site web Cembre.

8. PIECES DETACHEES (Voir Fig. 6)

N° Code	Pièce D	ENOMINATION Q.té
6120123	01	CYLINDRE	1
6700250	● 02	ANNEAU ELASTIQUE ∅ 36	1
6170140	● 03	COUPELLE	1
6360420	● ★ 04	JOINT TORIQUE	1
6040320	● ★ 05	ANNEAU TEFLON	1
6520620	● 06	RESSORT EXTER RAPPEL PISTON	1
6520610	● 07	RESSORT INTER. RAPPEL PISTON	1
6300040	● 08	COUSSINET	1
6620315	● 09	PISTON	1
6522006	● 10	RESSORT	1
6620320	● 11	AXE DE VERROUILLAGE MATR./PISTON	1
6620445	● 12	AXE DE DEBLOQ MATR./PISTON	1
6760040	● 13	FICHE ∅ 3x8	1
6280025	● 14	CHAPE EN “U”	1

N° Code	Pièce	DENOMINATION Q.té
6340630	▲ 15	VIS SANS TETE M 10	2
6180800	▲ 16	ECROU M10	2
6100035	17	CLAVETTE	1
6900250	18	VIS M5x14	1
6362035	★ 19	JOINT	1
6340082	20	VIS SANS TETE M6x8	1
6060120	21	RACCORD Q14-MS	1
6760040	● 22	FICHE ∅ 3x8	1
6232006	23	ETIQUETTE (TG. 0356)	1
6232061	24	PLAQUETTE (TG. 0261)	1
6650118	25	RIVET ∅ 2,5x3,5	2
6800186	26	BOUCHON DE PROTECTION	1
6620316	●	PISTON COMPLET
6280026	▲	CHAPE “U” COMPLETE

Les éléments accompagnés d'un (★) sont ceux que Cembre recommande de remplacer en cas de démontage de la tête.

Ces éléments sont fournis sur demande dans le "Paquet Rechange pour RHU131 (Cod. 6000075)".

La garantie perd tout effet en cas d'emploi de pièces détachées différentes des pièces d'origine Cembre.

Lors de la commande de pièces détachées, veuillez indiquer toujours les éléments suivants:

• numéro de code article de la pièce
• désignation de la pièce
• type de la tête
• numéro de série de la tête
