MANUALE UTENTE RHU131C Cembre

Questo manuale è di proprietà della Cembre: ogni riproduzione è vietata se non autorizzata per scritto.

1. GENERAL CHARACTERISTICS

Adatte all'installazione di connettori elettrici a compressione per conduttori in genere fino a 400 mm ^2 (800 MCM) e per cavi in alluminio fi no a 300 mm ^2 (600 MCM).

- Forza sviluppata: 130 kN (14.6 sh ton)

- Pressione massima di esercizio: 700 bar (10,000 psi)

- Olio richiesto (cilindrata): 47 cm ^3 (2.9 cu. in.)

- Dimensioni: lunghezza....245 mm (9.65 in.)

larghezza 89 mm (3.5 in.)

- Peso: 3,7 kg (8.16 lbs)

2. CAMPO DI APPLICAZIONE

2.1) La testa RHU131-C viene fornita con l'adattatore AU130-C e può ricevere le diverse serie di matrici ad innesto semicircolare, comuni agli utensili Cembre della serie 30 kN (14.6 sh ton), per:

- Punzonatura su conduttori in rame.

- Compressione Semicircolare su conduttori in rame.

- Compressione Esagonale su conduttori in rame, aldrey o alluminio.

2.2) Montando invece gli adattatori, superiore tipo AU130-... ed inferiore tipo AC130-P, la testa RHU131 o RHU131-C può ricevere:

- Prearrotondatori UP 130-... per ottenere una forma rotonda compatta partendo da cavi cordati in alluminio a 3 o a 4 settori.

- Matrici di contenimento serie MV, MVC, MVM, MUA e Punzoni PS130-.../E per realizzare connessioni su cavi in alluminio con la tecnica della punzonatura profonda in matrice chiusa.

3. ISTRUZIONI PER L'USO (Rif. a Fig. 2 e 3)

3.1) Preparazione

La testa è provvista di innesto rapido maschio con bloccaggio automatico e può essere connessa sia a pompe oleodinamiche a pedale, ad una o due velocità, sia a pompe pneumo o elettro-oleodinamiche di costruzione Cembre.

Su richiesta, la testa può essere fornita di innesto rapido femmina con bloccaggio a ghiera; in questo caso, dopo averla allacciata al tubo della pompa, verificare sempre che l'innesto rapido sia inserito a fondo e bloccato con la relativa ghiera.

* Questa designazione indica l'insieme della testa RHU131 completa di adattatore superiore tipo AU130-C (vedere Fig. 2).

3.2) Accostamento delle matrici

• Inserire il conduttore nel connettore.
• Posizionare quest'ultimo fra le due matrici allineando la zona da comprimere con l'impronta delle matrici stesse.
• Azionando con continuità la pompa si ha l'avvicinamento delle matrici.

Mai mettere in pressione la testa senza le matrici inserite, ciò potrebbe causare il danneggiamento delle sedi della testa e del pistone.

Assicurarsi che le matrici si trovino esattamente in corrispondenza con la zona da comprimere; in caso contrario riaprirle seguendo le istruzioni del punto 3.4 e riposizionare il connettore.

3.3) Compressione

Continuando ad azionare la pompa si completerà l'avanzamento del pistone della testa fino a portare le matrici in battuta fra loro.

É consigliabile comunque pompare fino all'intervento della valvola di massima pressione della pompa della quale si avvertirà lo scatto.

3.4) Sblocco delle matrici

Per sbloccare le matrici agire sul dispositivo di rilascio pressione della pompa: si otterrà così il ritorno del pistone nella testa con conseguente apertura delle matrici.

4.1) Esecuzione delle connessioni

• Montare l'adattatore AU130-C (90) (vedi § 4.2).
• Scegliere le matrici da usare consultando il relativo catalogo.
• Inserire le matrici nelle rispettive sedi (vedi § 4.3).

Introdurre il conduttore nel connettore prescelto.

• Posizionare quest'ultimo fra le due matrici allineando la zona da comprimere con l'impronta delle matrici stesse.
• Operare poi come indicato al § 3.2.

4.2) Montaggio adattatore

Inserire l'adattatore AU130-C (90) nelle apposite guide della forcella (14) e spingerlo fino a bloccarlo nella posizione di funzionamento data dall'accoppiamento delle scanalature sui fianchi dell'adattatore stesso con i grani (15) disposti sui bracci della forcella.

Per toglierlo si dovrà spingerlo con forza sino a vincere l'azione di ritenuta dei grani e sfilarlo così dalle guide.

4.3) Montaggio delle matrici (Rif. a Fig. 3)

4.3.1) Inserire la matrice superiore (88) nell'adattatore AU130-C (90) premendo il pistoncino sblocca matrice (86) e farla scorrere fino a che rimanga bloccata dal pistoncino (87).

Per sfilare la matrice si dovrà premere il pistoncino sblocca matrice (86) in modo da annullare l'azione di ritenuta del pistoncino ferma matrice (87).

4.3.2) Inserire la matrice inferiore (89) nelle guide del pistone (09) premendo il pistoncino si sblocco (12) e farla scorrere fino a che rimanga bloccata dal pistoncino (11).

Per sfi lare la matrice si dovrà ripremere il pistoncino (12) in modo da annullare l'azione di ritenuta del pistoncino (11). Si consiglia di far avanzare di 3÷4 mm (0.11 - 0.16 in.) il pistone (09) per facilitare l'operazione.

5. IMPIEGO SU CONNETTORI PER CAVI IN ALLUMINIO (Rif. a Fig. 4 e 5)

5.1) Prearrotondamento del cavo (nel caso di cavi settorali)

• Scegliere accessori e prearrotondatori da usare, secondo la tabella in Fig. 7 a pag. 30.
• Montare sulla testa l'adattatore AU130-... (98) e l'adattatore AC130-P (91) (vedi § 5.3).
• Inserire la parte mobile (94) del prearrotondatore nell'adattatore AC130-P (vedi § 5.4).
• Posizionare il cavo all'interno della parte fi ssa (95) del prearrotondatore inserendo poi quest'ultima all'interno dell'adattatore AU130-.... Assicurarsi che la scanalatura superiore presente sul prear-rotondatore coincida con i piolini all'interno dell'adattatore stesso.
• Azionare la pompa sino a portare in battuta parte fissa e mobile del prearrotondatore indi liberare il cavo, ridotto ad una forma rotonda compatta, rilasciando la pressione nella pompa (vedi § 3.4).

5.2) Esecuzione delle connessioni

• Togliere dalla testa il prearrotondatore e l'adattatore AC130-P (vedi § 5.4).
• Scegliere la coppia matrice/punzone da usare, secondo la tabella in Fig. 7 a pag. 30.
• Inserire il punzone PS130.../E (93) nella sede del pistone (09) (vedi § 5.4).
• Introdurre a fondo il cavo nel connettore.
• Inserire il connettore nella matrice di contenimento (96) posizionando poi quest'ultima nella testa (vedi § 5.4).
• Azionando la pompa, iniziare a comprimere il connettore partendo, per i giunti, dall'estremità verso l'interno e per i capicorda dall'estremità verso l'occhiello o codolo (vedi figura).

Posizionare di volta in volta la matrice all'interno dell'adattatore facendo coincidere le scanalature superiori presenti sulla matrice con i piolini all'interno dell'adattatore.

- Il completamento di ogni singola compressione é data dalla battuta del punzone contro la matrice: si consiglia comunque di pompare fino all'intervento della valvola di massima pressione (vedi § 3.3).

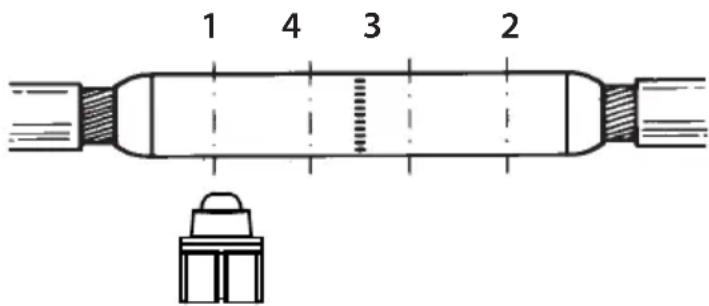

SEQUENZA DELLE COMPRESSIONI

1 2

1 4 3 2

5.3) Montaggio degli accessori

- Inserire l'adattatore AU130-... (98) nelle apposite guide della forcella (14) e spingerlo fino a bloccarlo nella posizione di funzionamento data dall'accoppiamento delle scanalature sui fianchi dell'adattatore stesso con i grani (15) disposti sui bracci della forcella.

Per toglierlo si dovrà spingerlo con forza sino a vincere l'azione di ritenuta dei grani e sfilarlo dalle guide.

- Inserire l'adattatore AC130-P (91) nelle apposite guide del pistone (09) tenendo premuto il pistoncino di sblocco (12); ad inserimento completo, rilasciando il pistoncino (12), l'adattatore verrà bloccato nella sua posizione dal pistoncino (11).

Per toglierlo si dovrà premere nuovamente il pistoncino (12) e sfilarlo dalle guide del pistone (09). Si consiglia di far avanzare di 3÷4 mm (0.11 - 0.16 in.) il pistone (09) per facilitare l'operazione.

5.4) Montaggio di matrici, punzoni e prearrotondatori (Rif. a Fig. 5)

• Matrice di contenimento (96) o parte fissa del prearrotondatore (95): vanno semplicemente appoggiate nell'adattatore AU130-... (98).
• Parte mobile del prearrotondatore (94): va inserita o tolta dalla apposita sede nell'adattatore AC130-P (91) tirando verso l'esterno il nottolino di sblocco (92).
• Punzone PS130.../E (93): va inserito o tolto dalle guide del pistone (09) (vedi § 4.3.2)

6. MANUTENZIONE

La testa è robusta e non richiede attenzioni particolari; per ottenere un corretto funzionamento basterà osservare alcune semplici precauzioni:

6.1) Accurata pulizia

Tenere presente che la polvere, la sabbia e lo sporco rappresentano un pericolo per ogni apparecchiatura oleodinamica. Evitare di appoggiare direttamente la testa su terreni fangosi o polverosi. Eventuali depositi solidi possono infatti provocare la rigatura del cilindro con conseguenti perdite di olio.

Dopo ogni giorno di uso si deve ripulire la testa con uno straccio pulito, avendo cura di eliminare lo sporco depositatosi su di essa, specialmente vicino alle parti mobili.

6.2) Sostituzione dell'innesto rapido

Per sostituire l'innesto rapido operare come segue:

• Svitare l'innesto rapido vecchio della testa.
• Pulire accuratamente la filettatura maschio del cilindro rimuovendo ogni residuo della vecchia guarnizione.
• Ricostruire la guarnizione sulla filettatura maschio del cilindro con nastro di teflon.
• Avvitare l'innesto rapido nuovo sulla testa serrando con coppia di 30 Nm (22 lbf ft).

Prima di sconnettere l'innesto rapido che allaccia la testa al tubo della pompa oleodinamica, verifi care che la pressione dell'olio sia stata completamente rilasciata.

6.3) Custodia (Rif. a Fig. 1)

Per proteggere la testa da urti accidentali e dalla polvere, quando non viene utilizzata, è bene custodirla nell'apposita cassetta accuratamente chiusa.

Sono disponibili i seguenti tipi di cassetta:

• Tipo VAL P26 dimensioni 445x290x115 mm (17.5x11.4x4.5 in.), peso 1,2 kg (2.65 lbs), adatta al contenimento della testa e di 14 coppie matrici ad innesto semicircolare.
• Tipo VAL 130-U dimensioni 450x305x80 mm (17.7x12x3.15 in.), peso 5 kg (11 lbs), adatta al contenimento della testa, delle matrici ad innesto semicircolare e degli accessori per la compressione dei connettori in alluminio.

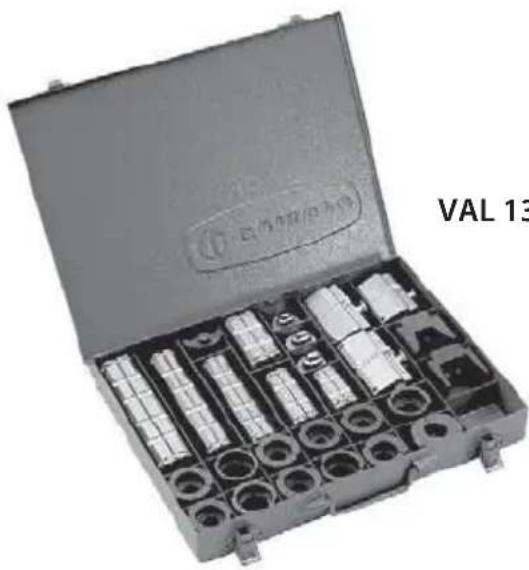

• Tipo VAL 130 dimensioni 360x280x48 mm (14.17x11x1.89 in.), peso 3 kg (6.62 lbs), adatta al contenimento degli accessori per la compressione dei connettori in alluminio.

7. RESA ALLA Cembre PER REVISIONE

In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà le istruzioni necessarie per l'invio dell'utensile alla nostra Sede; se possibile, allegare copia del Certificato di Collaudo a suo tempo fornito dalla Cembre con l'utensile oppure, compilare ed allegare il modulo disponibile nella sezione "ASSISTENZA" del sito web Cembre.

8. LISTA DEI COMPONENTI (Rif. a Fig. 6)

N° Codice	Part.	DENOMINAZIONE Q.tà
6120123	01	CILINDRO	1
6700250	● 02	ANELLO ELASTICO ∅ 36	1
6170140	● 03	COPERCHIO MOLLA	1
6360420	● ★04	GUARNIZIONE OR	1
6040320	● ★05	ANELLO BK	1
6520620	● 06	MOLLA ESTERNA RICH. PIST.	1
6520610	● 07	MOLLA INTERNA RICH. PIST.	1
6300040	● 08	FUNGO	1
6620315	● 09	PISTONE	1
6522006	● 10	MOLLA PISTONCINO	1
6620320	● 11	PIST.FERMA MATRICE PIST.	1
6620445	● 12	PIST.SBLOCCA MATRICE PIST.	1
6760040	● 13	SPINA ELASTICA ∅ 3x8	1
6280025	● 14	FORCELLA	1

N° Codice	Part.	DENOMINAZIONE Q.tà
6340630	▲ 15	GRANO CON SFERA M10	2
6180800	▲ 16	DADO M10	2
6100035	17	CHIAVETTA	1
6900250	18	VITE M5x14	1
6362035	★ 19	GUARNIZIONE PIENA	1
6340082	20	GRANO M6x8	1
6060120	21	INNESTO Q14-MS COMPLETO	1
6760040	● 22	SPINA ELASTICA ∅ 3x8	1
6232006	23	ETICHETTA (TG. 0356)	1
6232061	24	TARGHETTA (TG. 0261)	1
6650118	25	RIVETTO ∅ 2,5x3,5	2
6800186	26	TAPPO DI PROTEZIONE	1
6620316	●	PISTONE MONTATO
6280026	▲	FORCELLA MONTATA

I particolari indicati con (★sono quelli che la Cembre consiglia di cambiare sempre nel caso di un eventuale smontaggio della testa.

Detti particolari sono fornibili su richiesta nella "Confezione Ricambio per RHU131 (Cod. 6000075)".

La garanzia decade qualora vengano utilizzate parti di ricambio non originali Cembre.

Per ordinare parti di ricambio, specifi care sempre i seguenti punti:

• numero di codice del componente
• denominazione del componente
• tipo della testa
• numero di matricola della testa

Diametro esterno connettore = 34mm
