MANUALE UTENTE PNB1 Cembre

Pressa pneumo-oleodinamica da banco, con ciclo di lavoro automatico gestito da logica pneumatica, adatta alla installazione di connettori elettrici in genere fino a 50 mm ^2 .

1. CARATTERISTICHE GENERALI

• Pressione aria in ingresso: 6 bar
• Forza di compressione: 3600 daN
• Corsa matrici: 16 mm
• Dimensioni: lunghezza....320 mm
  larghezza....180 mm altezza....700 mm
• Peso: 24 kg
• Attacco aria: 1/4"femmina
• Olio consigliato: ENI ARNICA ISO 32 oppure
  SHELL TELLUS OIL TX 32 o equivalenti

- Rumore Aereo (Direttiva 2006/42/CE, allegato 1, punto 1.7.4.2, lettera u)

- Il livello di pressione acustica continuo equivalente ponderato A nel posto di lavoro L _pA è pari a.... 65,8 dB (A)

- Il valore massimo della pressione acustica istantanea ponderata C nel posto di lavoro L è ....../< 130 dB (C)

- Il livello di potenza acustica emessa dalla macchina L_WA è pari a....72,2 dB (A)

- La zona di lavoro è provvista di protezione antifortunistica sul cui fianco sono realizzate delle aperture tali da consentire il passaggio dei conduttori col connettore da comprimere e dimensionalmente rispondenti a quanto previsto dalle normative sulla sicurezza.

La modifica o manomissione della suddetta protezione solleva il fornitore da ogni responsabilità civile o penale. Pertanto, qualora si verificassero rotture di elementi della protezione, questa dovrà essere sostituita integralmente per ripristinare le condizioni di sicurezza prima di usare nuovamente la pressa. La protezione è del tipo "fisso con comando dell'avviamento" (UNI EN 292/2 § 3.22.6 e 2006/42/CE) ed è accoppiata al telaio della pressa mediante apposita manopola di fissaggio; la rimozione della protezione inibisce l'uso della pressa poichè vengono disabilitate sia la logica pneumatica che la valvola principale di alimentazione; tutta l'aria presente nel circuito pneumatico a valle della valvola principale viene automaticamente messa in scarico.

- La pressa è conforme alla Direttiva:

2006/42/CE; è provvista della marcatura C €, è corredata da manuale per l'uso e la manutenzione e da Certificato di conformità.

- tappo (13) per il serbatoio dell'olio (da utilizzare esclusivamente per il trasporto).

- tappo (14) per il serbatoio dell'olio con astina controllo livello.

- comando manuale (26).

- n. 4 protezioni antinfortunistiche (17-18-19-20).

- chiave a brugola a "T" da 5 mm.

- chiave a brugola da 3 mm.

- valigetta portamatrici tipo "VAL 75".

2. CAMPO DI APPLICAZIONE

Il campo di applicazione della pressa è quello previsto nelle tabelle alle pagine 31-32-33-34. Nelle suddette tabelle, in funzione del connettore da installare, sono elencati:

• sezione del conduttore.
• matrici.
• protezione antifortunistica.

3. ISTRUZIONI PER L'USO

3.1) Preparazione (Rif. a Fig. 4 - 5)

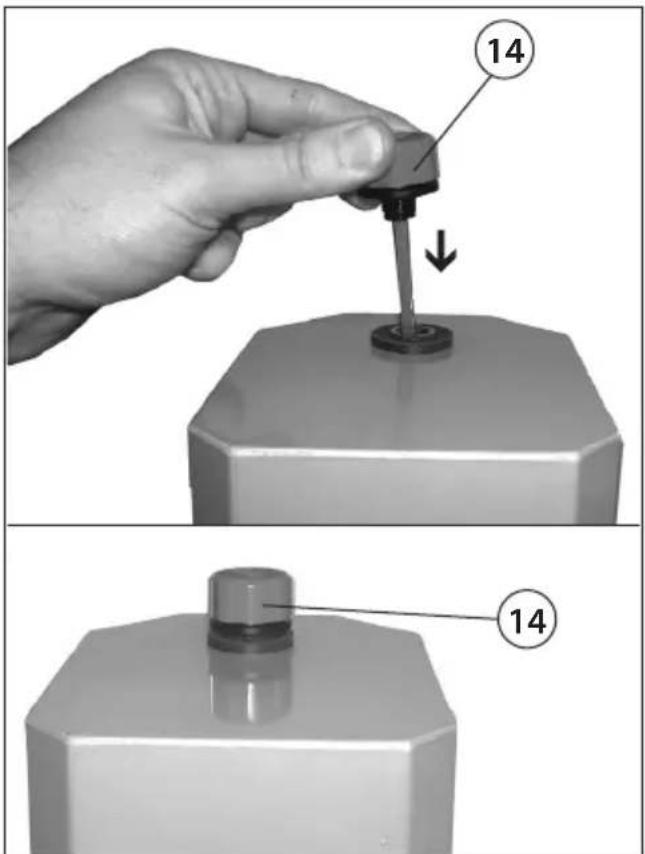

3.1.1) Sostituire il tappo (13) usato per il trasporto, con il tappo di lavoro (14) (ved. Fig. 4).
3.1.2) Posizionare la pressa su un banco di lavoro: togliere, se eventualmente montata, la protezione antifortunistica.

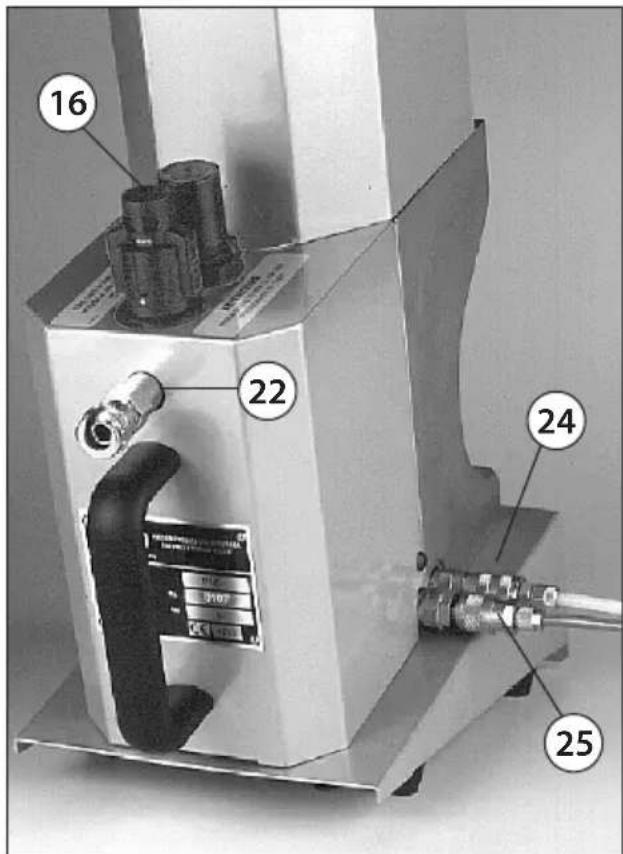

3.1.3) Collegare il comando manuale tramite gli innesti rapidi (24) e (25) posti sul fianco sinistro della pressa.
3.1.4) Collegare la pressa al circuito aria compressa tramite l'attacco aria (22) posto sul carter posteriore.
3.1.5) Ruotare la ghiera della valvola principale (16) in posizione "SUP"; controllare il manometro anteriore e se necessario, regolare la pressione con il riduttore (15) fino a portarla al valore di 6 bar.

3.1.6) Scegliere la coppia matrici e la protezione antifortunistica, adatti ai connettori da comprimere consultando le tabelle di pagg. 31-32-33-34.

3.1.7) Controllare la posizione dell'estrattore (09): nel caso di lavoro su connettori del tipo ANE 7-M... ed ANE 9 M....dovrà essere portato, dopo aver allentato la relativa vite di fissaggio, nella posizione di "tutto alzato" (ved. Fig. 1).

Per tutti gli altri tipi di connettore, l'estrattore dovrà essere in posizione "tutto abbassato".

3.1.8) Nel caso di utilizzo delle matrici frontali per la compressione, dei tubetti terminali nudi o isolati, l'estrattore deve essere preventivamente rimosso.

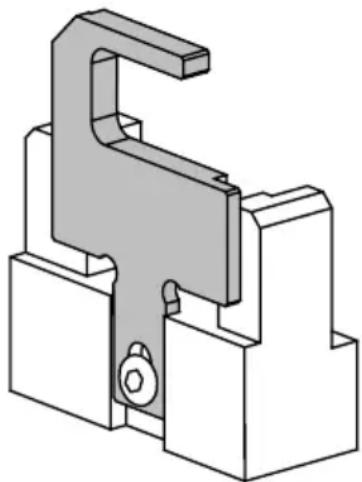

FIG. 1 POSIZIONE ESTRATTORE

3.2) Montaggio delle matrici

Per il montaggio delle matrici operare con questa sequenza:

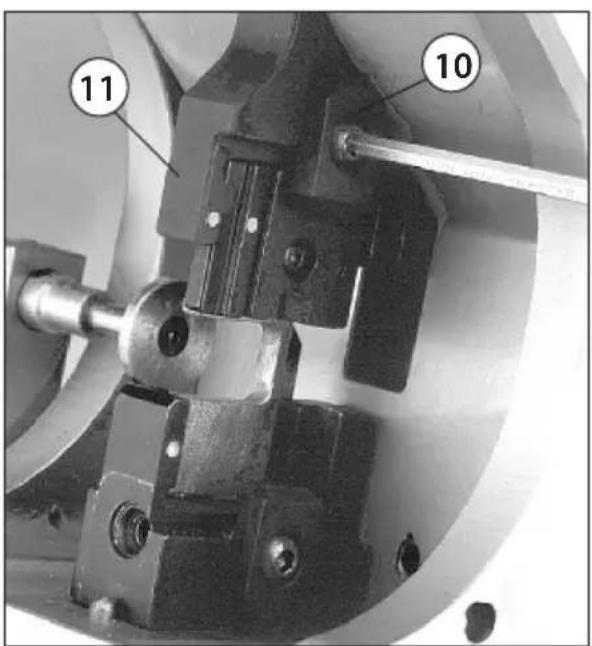

3.2.1) Matrice superiore (Rif. a Fig. 6 - 7):

• Allentare la vite della staffa (10) di fissaggio matrici, montata sul carrello mobile (11), mediante chiave a brugola da 5 mm.
• Inserire la matrice nella relativa sede ricavata nel carrello mobile curando che l'impronta di compressione sia rivolta verso il basso; il bollo colorato di riferimento presente sulla matrice dovrà risultare dallo stesso lato del bollo color bianco presente sulla sede della matrice.
• Serrare a fondo la vite della staffa di fissaggio in modo che la matrice risulti bloccata nella sua sede.

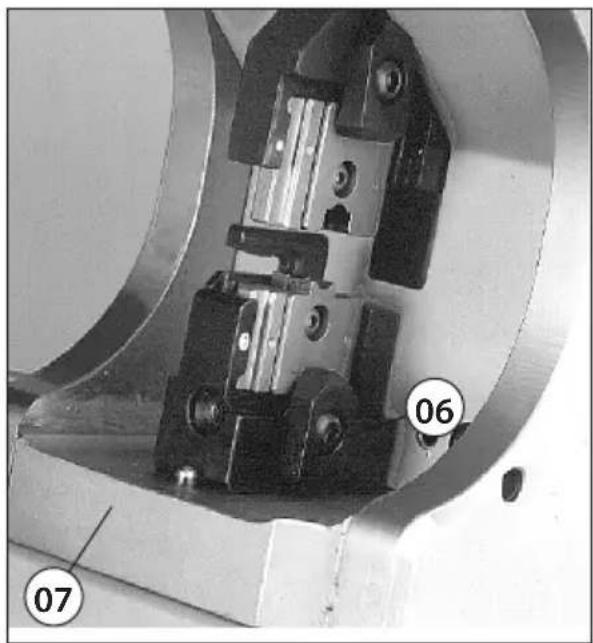

3.2.2) Matrice inferiore (Rif. a Fig. 6 - 7):

• Mediante chiave a brugola da 5 mm allentare la vite della staffa (06) di fissaggio della matrice montata sul supporto (07).
• Inserire la matrice nella relativa sede ricavata nel supporto matrici inferiori (07) curando che l'impronta di compressione sia rivolta verso l'alto; il bollo colorato di riferimento presente sulla matrice dovrà risultare dallo stesso lato del bollo color bianco presente sullo stesso supporto di fissaggio.
• Lasciando ancora allentata la vite di fissaggio della staffa (06), montare la protezione antinfortunistica (vedi § 3.3) adeguata alle matrici installate.
• Azionare e tenere premuto il comando: la matrice superiore venendo a contatto con quella inferiore la posizionerà perfettamente in linea.
• Serrare a fondo la vite della staffa di fissaggio (06) in modo che la matrice risulti bloccata nella corretta posizione di lavoro.
• Rilasciare il comando: la pressa è pronta per l'uso.

N.B.: per il posizionamento "alto e basso", delle matrici che non hanno bollo di riferimento (tipo MTT...-50, MN... RF-50) vedere le relative figure riportate nelle tabelle alle pagg. 32 e 34.

Le matrici simmetriche possono ovviamente essere posizionate a piacere.

3.3) Montaggio della protezione antinfortunistica (Rif. a Fig. 8):

• Inserire la spina (21), montata sul retro, nella relativa sede ricavata nel supporto principale (12).
• Centrare la parte filettata del gambo della manopola (23) di fissaggio nel foro filettato del supporto (07).
• Ruotare la manopola in modo che l'intera protezione avanzi fino a coprire completamente la zona di lavoro e contemporaneamente attivi sia l'alimentazione dell'aria che la logica pneumatica.
• La pressa é pronta per l'utilizzo.

3.4) Cambio delle matrici

Per la sostituzione delle matrici procedere come segue:

• Ruotare la ghiera della valvola principale (16) dell'aria portandola nella posizione "EXH": con questa manovra, oltre a sezionare l'alimentazione, viene anche scaricata tutta l'aria presente nei circuiti pneumatici.
• Togliere la protezione antinfortunistica.
• Smontare la matrice superiore allentando la vite della staffa (10) che la tiene bloccata.
• Smontare la matrice inferiore allentando la vite della staffa (06) che la tiene bloccata.
• Montare le nuove matrici operando secondo quanto descritto al punto 3.2.

3.5) Rabbocco dell'olio

Controllare periodicamente (per es. ogni 6 mesi) il livello dell'olio tramite l'asta posta sul tappo olio (14) di lavoro: il livello deve essere compreso tra le due tacche di riferimento.

Se necessario, rabboccare con olio del tipo consigliato al § 1 fino alla tacca superiore (livello MAX).

In occasione di eventuali sostituzioni dell'olio, smaltire l'olio esausto attenendosi scrupolosamente alla legislazione specifica in materia.

4. RESA ALLA Cembre PER REVISIONE

In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà le istruzioni necessarie per l'invio dell'utensile alla nostra Sede; se possibile, allegare copia del Certificato di Collaudo a suo tempo fornito dalla Cembre con l'utensile oppure, compilare ed allegare il modulo disponibile nella sezione "ASSISTENZA" del sito web Cembre.

ITALIANO

5. MATRICI (Rif. a Fig. 2)

Le matrici previste sono caratterizzate dal diverso modo di accesso dei connettori alla zona di compressione:

• matrici con accesso frontale (Fig. 2a) tipo: KE 2.5-1 ; KE 10-1.
• matrici con accesso laterale (Fig. 2b) tipo: ME...-50 ; PR-1 ; PB-1 ; PG-1 ; MN...RF- 50 ; MTT...-50.

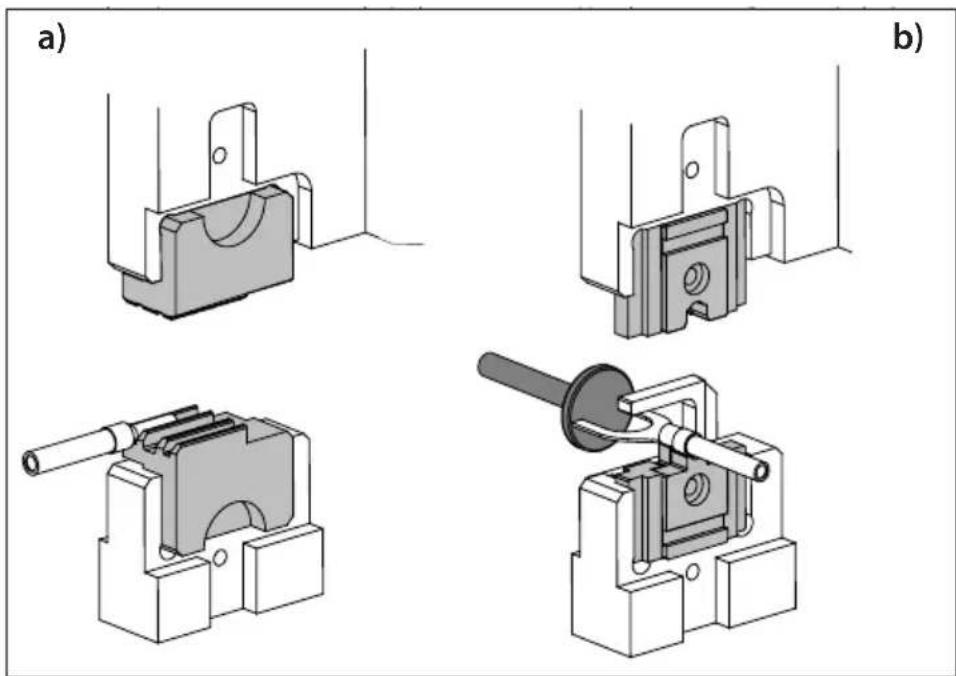

FIG. 2 MATRICI: a) Accesso frontale b) Accesso laterale

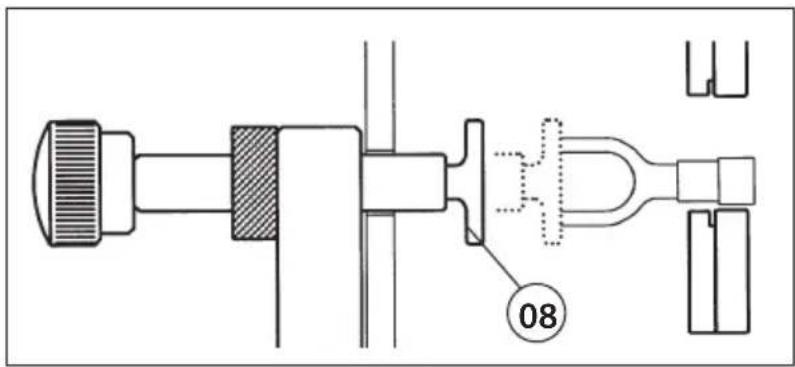

FIG. 3 REGOLAZIONE POSIZIONATORE

6. FUNZIONAMENTO

Per eseguire un ciclo di lavoro completo, cioè compressione e rilascio, è sufficiente dare un breve impulso col comando manuale; non serve mantenere premuto il comando, mentre è necessario rilasciarlo per poter eseguire un nuovo ciclo di lavoro. La durata del ciclo, pretarata in fabbrica, é di \~2 secondi. Per eseguire una compressione operare come segue:

6.1) Connettori richiedenti matrici ad accesso laterale

Regolare la corsa del posizionatore (08) in funzione del connettore da comprimere operando come segue (Rif. a Fig. 3):

- Inserire un connettore, calzato sul relativo conduttore, fra le impronte delle matrici (Rif. a Fig. 9) facendo corrispondere barrel e camicetta alle rispettive impronte portare il disco del posizionatore (08) a contatto dell'attacco del connettore senza che eserciti alcuna pressione, indi bloccare, con la relativa ghiera, la corsa del posizionatore stesso.

• Inserire il conduttore nel connettore.
• Inserire l'insieme connettore-conduttore attraverso l'apposita apertura posta sul fianco della protezione antinfortunistica e, senza esercitare alcuna pressione, portare il connettore in battuta contro il posizionatore.
• Azionare la pressa agendo sul comando manuale.
• Estrarre il conduttore con il connettore compresso.

6.2) Connettori richiedenti matrici ad accesso frontale

• Inserire il conduttore nel connettore.
• Inserire l'insieme connettore-conduttore attraverso l'apposita apertura posta sul fronte della protezione antinfortunistica nella relativa impronta della matrice inferiore sino a portare il collarino del barrel in battuta contro la matrice stessa.
• Azionare la pressa agendo sul relativo comando manuale.

• Estrarre il conduttore con il connettore compresso.

• LISTA DEI COMPONENTI (Rif. a Fig. 10)

N° Codice Part.		DESCRIZIONE	Q.tà
6232166	01	ETICHETTA (TG. 0366) 1
6895086 02	VALVOLA INTERCETTAZIONE ARIA		1
6072016 03	ASTA LUNGA COMANDO		1
6895085 04		VALVOLA ALIMENTAZ.COMANDO	1
6072015 05	ASTA CORTA COMANDO		1
6790024 06	STAFFA FISSAGGIO MATRICI		1
6780365 07	SUPPORTO FISSAGGIO MATRICI		1
6504126	08	POSIZIONATORE	1
6240170	09	ESTRATTORE CAPOCORDA	1
6790024 10	STAFFA FISSAGGIO MATRICI		1
6090576 11	CARRELLO MOBILE COMPL.		1
6780363	12	SUPPORTO PRINCIPALE	1
6800063 13	TAPPO OLIO DI TRASPORTO		1
6800062 14	TAPPO OLIO DI LAVORO		1
6250047 15	FILTRORIDUTTORE		1
6895087 16	VALVOLA PRINCIPALE ARIA		1
6631024 17	PROTEZIONE PU-1		1
6631029 18	PROTEZIONE PK-1		1
6631022 19	PROTEZIONE ME-1		1
6631023 20	PROTEZIONE MNRF-1		1
6760166	21	SPINA CILINDRICA	4
6650052	22	RACCORDO	3
6480659 23	MANOPOLA		1
6650058 24	INNESTO RAPIDO FEMMINA		1
6650066 25	INNESTO RAPIDO MASCHIO		1
6550053	26	COMANDO MANUALE COMPLETO	1
6890032 27	TUBO FESTO PU 4		3 m
6650064 28	INNESTO RAPIDO FEMMINA		1
6650062 29	INNESTO RAPIDO MASCHIO		1

La garanzia decade qualora vengano utilizzate parti di ricambio non originali Cembre.

Per ordinare parti di ricambio, specificare sempre i seguenti punti:

• numero di codice del componente
• denominazione del componente
• tipo della pressa
• numero di matricola della pressa

FIG. 4 SETTING PREPARATION VORBEREITUNG PREPARACION PREPARAZIONE

FIG. 5 CONNECTING THE PRESS BRANCHEMENT DE LA PRESSE VORBEREITUNG DER PRESSE CONEXIÓN PRENSA ALLACCIAMENTO PRESSA

FIGG. 6 – 7 ASSEMBLY OF THE DIES MONTAGE DES MATRICES MONTAGE DER PRESSEINSÄTZE MONTAJE DE LAS MATRICES MONTAGGIO MATRICI

MONTAGGIO DELLA PROTEZIONE ANTINFORTUNISTICA

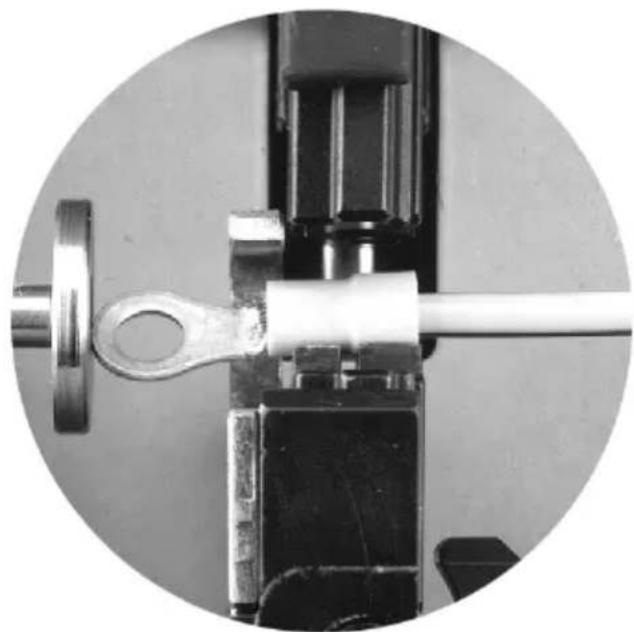

FIG. 9 INSERTION

OF CONNECTOR

INTRODUCTION

DU CONNECTEUR

POSITIONIEREN

DER MATERIALIEN

INSERCIÓN

DEL CONECTOR

INSERZIONE DEL

CONNETTORE

Sono disponibili matrici per la compressione di capicorda secondo norme DIN 46 234 per sezioni da 6 a 25 mm ^2 .

Necessaria una pressione d'aria da 6,5 a 7 bar.

	CONNECTOR TYPEEMBOUTS TYPEADERENDHULSENTYPPUNTERAS HUERCAS TIPOCONNETTORE TIPO	CABLE CROSS SECTIONSECTION CABLEKABELQUERSCHNITTSECCIÓN CABLESEZIONE CAVO( mm^2 )	DIEMATRICEMATRIZEMATRICE	REF. MARK COLOURETIQUETTE REPERE COULEURFARBKENNZEICHNUNGETIQUETA REFERENCIA COLOROLLO RIFERIMENTO COLORE	GUARDPROTECTIONABDECKUNGPROTECCIÓNPROTEZIONE	POSITIONERPOSITIONPOSITIONIERHILFEPOSICIÓNPOSIZIONATORE
	PKE 308PKC 306 / 308	0,3	KE 0.75-1(×)	○	PK-1	NO
	PKD 506 / 508 / 510PKE 508PKC 508 / 510KE 506 ST / 508 ST	0,5
	PKD 7506 / 7508 / 7510 / 7512PKE 7508PKC 7508 / 7512KE 7506 ST / 7508 ST	0,75
	PKD 106 / 108 / 110 / 112PKE 108PKC 108 / 112KE 106 ST / 110 ST	1,0	KE 2,5-1(×)
	PKD 1508 / 1510 / 1512 / 1518PKE 1508 / 1510 / 1518PKC 1508 / 1510 / 1518KE 1508 ST / 1510 ST	1,5
	PKT 7508 / 7512	2 x 0,75
	PKT 108 / 112	2 x 1
	PKD 2508 / 2512 / 2518PKE 2508 / 2512 / 2518PKC 2508 / 2512 / 2518KE 2508 ST / 2510 ST	2,5
	PKT 1508 / 1512	2 x 1,5

	CONNECTOR TYPEEMBOUTS TYPEADERENDHÜLSENTYPPUNTERAS HUERCA TIPOCONNETTORE TIPO	CABLE CROSS SECTIONSECTION CABLEKABELQUERSCHNITTSECCIÓN CABLESEZIONE CAVO( mm^2 )	DIEMATRICEMATRIZEMATRIZMATRICE	REF. MARK COLOURETIQUETTE REPERE COULEURFARBKENNZEICHNUNGETIQUETA REFERENCIA COLORBOLLO RIFERIMENTO COLORE	GUARDPROTECTIONABDECKUNGPROTECCIÓNPROTEZIONE	POSITIONERPOSITIONPOSITIONIERHILFEPOSICIÓNPOSIZIONATORE
	PKD 410/412/418PKE 410/412/418PKC 410/412/418KE 410 ST/412 ST	4	KE 10-1(×)	○	PK-1	NO
	PKT 2510/2512	2×2,5
	PKD 612/618PKE 612/618PKC 612/618KE 610 ST/612 ST/616 ST	6
	PKT 412	2×4
	PKD 1012/1018PKE 1012/1018PKC 1012/1018KE 1016 ST	10
	PKT 614	2×6
	PKD 1612/1618PKE 1612/1618PKC 1612/1618KE 1616 ST	16	MTT 16-50(×)		ME-1	YES
	PKD 25016/25022PKE 25016/25022PKC 25016/25022KE 25012 STKE 25018 ST	25	MTT 25-50(×)

Per il montaggio di queste matrici è necessario togliere l'estrattore (09).
