MANUAL DE USUARIO RHU131C Cembre

HYDRAULIC PRESSHEADS TETES HYDRAULIQUES DE SERTISSAGE HYDRAULISCHE PRESSKÖPFE CABEZAS HIDRAULICAS DE COMPRESION TESTE OLEODINAMICHE DA COMPRESSIONE

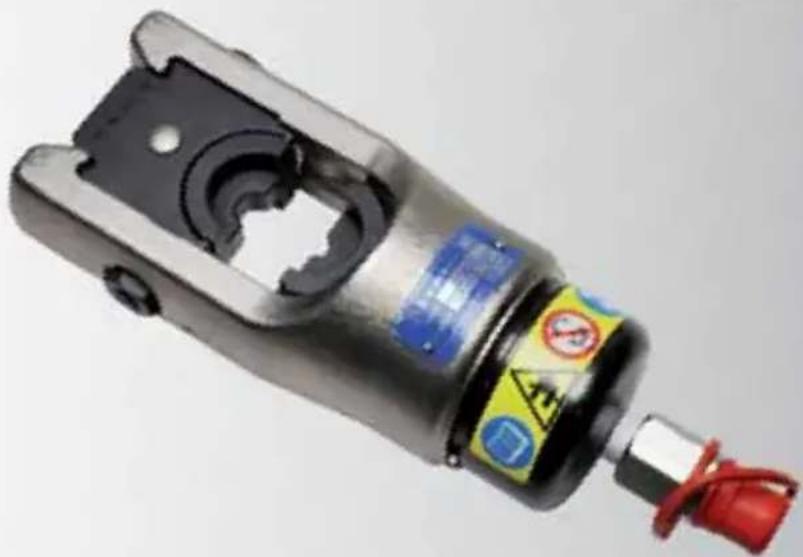

RHU131 RHU131-C

CE

Este manual es propiedad de Cembre. Toda reproducción está prohibida sin autorización escrita.

3.1) Mise en service

Idónea para la instalación de conectores eléctricos, por compresión, para conductores hasta 400 mm ^2 (800 MCM) y para conductores de aluminio hasta 300 mm ^2 (600 MCM).

• Fuerza desarrollada: 130 kN (14.6 sh ton)
• Presión máxima de trabajo: 700 bar (10,000 psi)
• Aceite necesario (desplaziamento): 47 cm ^3 (2.9 cu. in.)
• Dimensiones: longitud.... 245 mm (9.65 in.) anchura.... 89 mm (3.5 in.)
• Peso: 3,7 kg (8.16 lbs)

2. CAMPO DE APLICACIÓN

2.1) La cabeza RHU131-C se suministra con el adaptador AU130-C y sobre ella se pueden montar las distintas series de matrices con acoplamiento semicircular comunes para las herramientas Cembre de la serie 130 kN (14.6 sh ton), para:

• Punzonado sobre conductores de cobre.
• Compresión semicircular sobre conductores de cobre.
• Compresión hexagonal sobre conductores de cobre, aldrey o aluminio.

2.2) En cambio, si se montan los adaptadores superiores tipo AU130-... e inferior tipo AC130-P, a la cabeza RHU131 o RHU131-C se le pueden acoplar:

• Pre-redondeadores UP 130-... para obtener una forma redonda compacta partiendo de cables trenzados de aluminio con 3 o 4 sectores.
• Matrices de sujeción serie MV, MVC, MVM, MUA y Punzones PS 130-.../E para realizar conexiones sobre cables de aluminio con la técnica del punzonado profundo en matriz cerrada.

3. INSTRUCCIONES DE USO (Ref. Fig. 2 y 3)

3.1) Preparación

La cabeza está provista de un acoplamiento rápido macho con bloqueo automático, y puede ser conectada tanto a bombas hidráulicas de pedal, como a bombas neumo y electro-hidráulicas fabricadas por Cembre.

3.2) Aproximación de las matrices

• Introduzca el conductor en el conector.
• Coloque este último entre las dos matrices, alineando la zona a comprimir con la marca de las matrices.
• Accionando la bomba de manera contínua se acercan las matrices.

No presione nunca la cabeza sin las matrices insertadas en su lugar, esto podría ocasionar años a los alojamientos de la cabeza y del pistón.

Asegúrese de que las matrices se encuentran exactamente en correspondencia con la zona omprimir; en caso contrario, vuélvala a abrir, siguiendo las instrucciones del punto 3.4 uelva a colocar el conector.

3.3) Compresión

Si se sigue accionando la bomba, el pistón de la cabeza finalizará su carrera de avance hasta poner las matrices una contra la otra.

En cualquier caso, es aconsejable bombear hasta que se active la válvula de sobrepresión de la bomba en la que se percibirá el desenganche.

3.4) Desbloqueo de matrices

Para desbloquear las matrices, actuar sobre el dispositivo de evacuación de la presión de la bomba; se obtendrá así el retorno del pistón dentro de la cabeza y por consiguiente se abriran las matrices.

4. EMPLEO SOBRE CONECTORES PARA CABLES DE COBRE (Ref. Fig. 2 y 3)

4.1) Realización de las conexiones

• Montar el adaptador AU130-C (90) (véase punto 4.2).
• Seleccione la matriz adecuada para la conexión a efectuar.
• Inserte las matrices en el hueco-guía de la cabeza (véase punto 4.3).
• Introduzca el conductor en el conector.
• Coloque este último entre las dos matrices, alineando la zona a comprimir con la marca de las matrices.
• Actuar sucesivamente como se indica en el punto 3.2.

4.2) Montaje del adaptador

Introducir el adaptador AU130-C (90) en las guías de la horquilla (14) y empujarlo hasta bloquearlo en la posición de funcionamiento que corresponde al acoplamiento de las ranuras a los lados del adaptador mismo con las espigas (15) situadas en los brazos de la horquilla. Para quitarlo, habrá que empujarlo con fuerza hasta vencer la retención de las espigas y entonces sacarlo de las guías.

4.3) Montaje de las matrices

4.3.1) Inserte la matriz superior (88) en el adaptador AU 130-C (90) mantenga presionado el pistoncillo desbloquea matrices (86), hasta su bloqueo con el pistoncillo (87).

Para quitarla, mantenga presionado el pistoncillo (86), con el fin de anular la acción de retención del pistoncillo (87).

4.3.2) Inserte la matriz inferior (89) en las guías del pistón (09) mantenga presionado el pistoncillo de desbloqueo (12) hasta su bloqueo con el pistoncillo (11).

Para quitarla mantenga presionado el pistoncillo (12), con el fin de anular la acción de retención del pistoncillo (11). Es aconsejable avanzar de 3-4 mm (0.11 - 0.16 in.) el pistón (09) para facilitar la operación.

5. EMPLEO SOBRE CONECTORES PARA CABLES DE ALUMINIO (Ref. Fig. 4 y 5)

5.1) Pre-redondeado del cable (en el caso de cables con varios sectores)

• Elegir los accesorios y los pre-redondeadores sobre la base de las indicaciones de la tabla de la Fig. 7 pag. 30.
• Montar en la cabeza el adaptador AU130-... y el adaptador AC130-P (véase § 5.3).
• Insertar la parte mobile (94) del pre-redondeador en el alojamiento de l'adaptador AC130-P (véase § 5.4).
• Insertar el cable dentro la parte fi ja (95) del pre-redondeador y colocar esta última en el adaptador AU130-... (véase § 5.4) de manera que coincida la ranura superior que está sobre el pre-redondeador con las espigas situadas dentro del adaptador.
• Accionar la bomba hasta que la parte fi ja y la parte móvil del pre-redondeador choquen la una con la otra. Liberar entonces el cable, que habrá quedado reducido a una forma redonda compacta soltando la presión de la herramienta (véase § 3.4).

5.2) Realización de las conexiones

• Quitar el pre-redondeador y el adaptador AC130-P de la cabeza (véase § 5.4).
  – Elegir la pareja matriz/punzón que se quiere utilizar, sobre la base de las indicaciones de la tabla de la Fig. 7 pag. 30.
• Colocar el punzón PS130...-/E en el alojamiento del pistón (09) (véase § 5.4).
• Introduzca el conductor en el conector.
• Insertar el conector en la matriz de sujección y colocar esta última en la cabeza (véase § 5.4).
• Accionar la bomba para empezar a comprimir el conector, partiendo en el caso de manguitos de la extremidad hacia el interior y en el caso de terminales de la extremidad hacia la pala o la punta (véase Figura).

Poner siempre la matriz de sujección dentro del adaptador de manera que coincidan las ranuras superiores que están sobre la matriz con las espigas situadas dentro del adaptador.

- El final de la operación de compresión se alcanzará cuando el punzón y la matriz se choquen el uno con el otro: aconsejamos, en todo caso, bombear hasta la intervención de la válvula de seguridad (véase § 3.3).

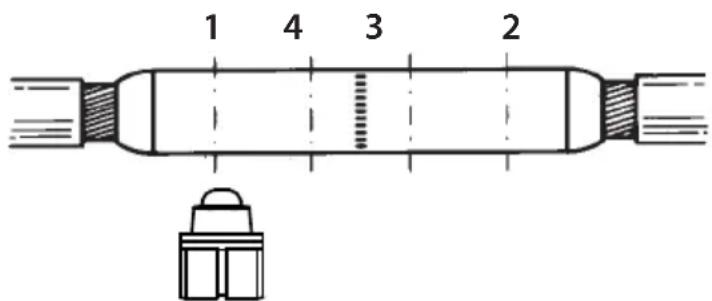

SECUENCIA DE LAS OPERACIONES DE COMPRESIÓN

1 2

1 4 3 2

5.3) Montaje de los accesorios

- Introducir el adaptador AU130-... (98) en las guías de la horquilla (14) y empujarlo hasta bloquearlo en la posición de funcionamiento que corresponde al acoplamiento de las ranuras a los lados del adaptador mismo con las espigas (15) situadas en los brazos de la horquilla.

Para quitarlo, habrá que empujarlo con fuerza hasta vencer la retención de las espigas y entonces sacarlo de las guias.

- Introducir el adaptador AC130-P (91) en las guías del pistón (09) mantenga presionado el pistoncillo (12) hasta su bloqueo con el pistoncillo (11). Es aconsejable avanzar de 3-4 mm (0.11 - 0.16 in.) el pistón (09) para facilitar la operación.

Para quitarlo, mantenga presionado el pistoncillo (12) con el fin de anular la accion de retención del pistoncillo (11) y entonces sacarlo de las guías del pistón (09).

5.4) Montaje de las matrices, punzones y pre-redondeadores (Ref. Fig. 5)

• Matriz de sujección (96) o parte fija del pre-redondeador (95): se deben simplemente colocar en el adaptador AU130-... (98), pudiendo por tanto montarlas o desmontarlas directamente.
• Parte móvil del pre-redondeador (94): se debe introducir o sacar del alojamiento correspondiente situado en el adaptador AC130-P (91) tirando del pestillo (92) hacia elexterior.
• Punzón PS130.../E (93): se debe introducir en las guías del pistón (09) (véase § 4.3.2)

6. MANTENIMIENTO

Esta cabeza es robusta y no requiere cuidados especiales para obtener un funcionamiento correcto, bastará tener algunas precauciones sencillas:

6.1) Limpieza adecuada

Tenga presente que el polvo, la arena y la suciedad en general, representan un peligro para toda herramienta hidráulica. Tras cada día de uso, se debe limpiar la cabeza con un trapo limpio, teniendo cuidado de eliminar la suciedad depositada, especialmente junto a las partes móviles.

6.2) Cambio del acoplamiento rápido

Para cambiar el acoplamiento rápido, actuar de la manera siguiente:

• Desenroscar el acoplamiento rápido usado de la cabeza.
• Limpiar cuidadosamente la rosca macho del cilindro para quitar todo residuo de la junta antigua.
• Reconstituir la junta en la rosca macho del cilindro con cinta de tefl ón.
• Enroscar el acoplamiento rápido nuevo sobre la cabeza apretando con un par 30 Nm (22 lbf ft).

Antes de desensamblar el acoplamiento rápido que une la cabeza a la manguera de la nba hidráulica, comprobar que se ha evacuado completamente la presión del aceite.

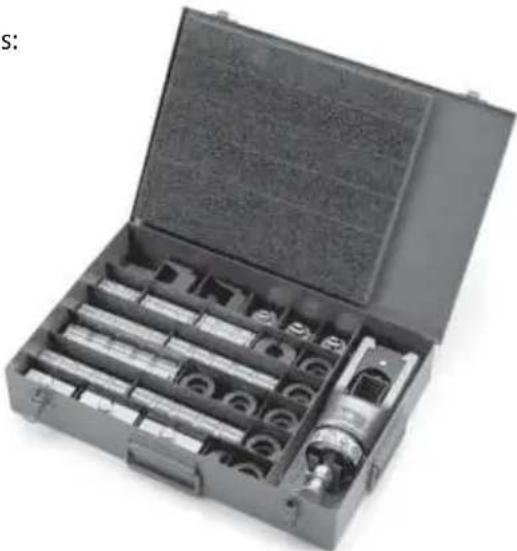

6.3) Almacenamiento (Ref. Fig. 1)

Para proteger la cabeza de golpes accidentales y del polvo cuando no se va a utilizar, es conveniente guardarla en su estuche de cierre hermético.

Este estuches estan disponibles:

• Tipo VAL P26 445x290x115 mm (17.5x11.4x4.5 in.), pesa 1,2 kg (2.65 lbs), para almacenar la cabeza adémas de 14 juegos de matrices con canal semicircular.
• Tipo VAL 130-U 450x305x80 mm (17.7x12x3.15 in.), pesa 5 kg (11 lbs), para almacenar la cabeza, juegos de matrices con canal semicircular y los accesorios para la compresión de los conectores de aluminio.
• Tipo VAL 130 360x280x48 mm (14.17x11x1.89 in.), pesa 3 kg (6.62 lbs), para almacenar los accesorios para la compresión de los conectores de aluminio.

7. DEVOLUCION A Cembre PARA REVISIONES

En caso de fallo de la herramienta, contactar con nuestro Agente de Zona quien les aconsejará y eventualmente les facilitará las instrucciones necesarias para remitir la herramienta a nuestro centro de servicio más cercano. En tal caso, adjuntar a ser posible una copia del Certificado de Ensayo entregado en su día por Cembre con la herramienta o completar y adjuntar el formulario disponible en la sección "ASISTENCIA" del sitio web Cembre.

8. LISTA DE COMPONENTES (Ref. a Fig. 6)

N° Código	Elemento	DESCRIPCION	C.dad
6120123	01	CILINDRO	1
6700250	● 02	ANILLA ELASTICA ∅ 36	1
6170140	● 03	TAPA MUELLE	1
6360420	● ★04	JUNTA DE GOMA	1
6040320	● ★05	ANILLA DE PLASTICO	1
6520620	● 06	MUELLE EXT.RETORNO PISTON	1
6520610	● 07	MUELLE INT. RETORNO PISTON	1
6300040	● 08	SOPORTE PISTON	1
6620315	● 09	PISTON	1
6522006	● 10	MUELLE PISTON	1
6620320	● 11	PERNO BLOQUEO MATRIZ/PISTON	1
6620445	● 12	PERNO DESBLOQ. MATRIZ/PISTON	1
6760040	● 13	ENCHUFE ∅ 3x8	1
6280025	● 14	HORQUILLA	1

N° Code	Pièce	DENOMINATION Q.té
6340630	▲ 15	TORNILLO M10	2
6180800	▲ 16	TUERCA M10	2
6100035	17	TOPE	1
6900250	18	TORNILLO M5x14	1
6362035	★ 19	JUNTA DE GOMA	1
6340082	20	TORNILLO M6x8	1
6060120	21	ACOPLAMIENTO Q14-MS	1
6760040	● 22	ENCHUFE ∅ 3x8	1
6232006	23	ETIQUETA (TG. 0356)	1
6232061	24	TARJETA (TG. 0261)	1
6650118	25	PASADOR ∅ 2,5x3,5	2
6800186	26	TAPON DE PROTECCIÓN	1
6620316	●	PISTON COMPLETO
6280026	▲	HORQUILLA COMPLETA

Los elementos indicados con (★) son aquellos que Cembre aconseja cambiar en el caso de un posible desmontaje de la cabeza.

Estos elementos se suministran bajo pedido en el "Paquete de Repuesto para RHU131 (Cod. 6000075)".

La garantía pierde eficacia si se utilizan piezas de repuesto distintas de las originales Cembre.

Al pedir piezas de repuesto, indicar siempre los elementos siguientes:

• número de código del elemento
• descripción del elemento
• tipo de cabeza
• número de serie de la cabeza
