| Type de produit | Onduleur électrique (convertisseur) |
| Marque et modèle | Victron Energy Phoenix Inverter Compact |
| Dimensions (H x L x P) | 520 x 255 x 125 mm |
| Poids | 12 kg |
| Tension d'entrée | 9,5 – 17 V (12V) ou 19 – 33 V (24V) selon modèle |
| Tension de sortie nominale | 230 VCA ± 2% (configurable 240 V) |
| Fréquence de sortie | 50 Hz ± 0,1% (configurable 60 Hz) |
| Puissance continue à 25°C | 2000 VA / 1600 W |
| Puissance de crête | 3500 W |
| Rendement maximum | 93% (12V) / 94% (24V) |
| Consommation à vide | 10 W (mode normal), 3 W (mode recherche) |
| Technologie de sortie | Onde sinusoïdale pure (SinusMax) |
| Fonctions principales | Parallélisable jusqu'à 6 unités, fonctionnement triphasé, relais programmable, mode économie (Recherche/AES), commande à distance via interrupteur ou panneau VE.Net, configuration par DIP/PC |
| Protections | Court-circuit, surcharge, surtension/sous-tension batterie, surchauffe, ondulation d'entrée, 230 VCA sur sortie |
| Classe de sécurité | I (mise à la terre obligatoire) |
| Indice de protection | IP21 |
| Température de fonctionnement | -40 °C à +65 °C (refroidissement par ventilateur) |
| Humidité admissible | Jusqu'à 95% (sans condensation) |
| Matériau du boîtier | Aluminium (bleu RAL 5012) |
| Raccordement batterie | Boulons M8 |
| Raccordement CA | Bornes à vis 6 mm² (10 AWG) |
| Entretien | Aucune maintenance particulière ; vérifier les connexions une fois par an, garder au sec et propre |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; fusible de secours interne ; réparation par personnel qualifié |
| Normes | EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-3 |
FOIRE AUX QUESTIONS - Phoenix Inverter Compact VICTRON ENERGY
- Tension de batterie faible : chargez la batterie ou vérifiez les connexions.
- Température élevée : installez l'appareil dans un endroit plus frais ou réduisez la charge.
- Surcharge : réduisez la charge.
- Ondulation d'entrée >1,5 Vrms : vérifiez les connexions et la capacité de la batterie.
- Un interrupteur externe (bornes H) : fonctionne si l'interrupteur local est sur ON.
- Un tableau de commande Phoenix Inverter Control (connecteurs RJ45) : permet une supervision avancée.
- Vérifier tous les raccordements une fois par an.
- Éviter l'humidité, l'huile, la suie et la vapeur.
- Maintenir l'appareil propre.
Questions des utilisateurs sur Phoenix Inverter Compact VICTRON ENERGY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Onduleur électrique au format PDF gratuitement ! Retrouvez votre notice Phoenix Inverter Compact - VICTRON ENERGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Phoenix Inverter Compact de la marque VICTRON ENERGY.

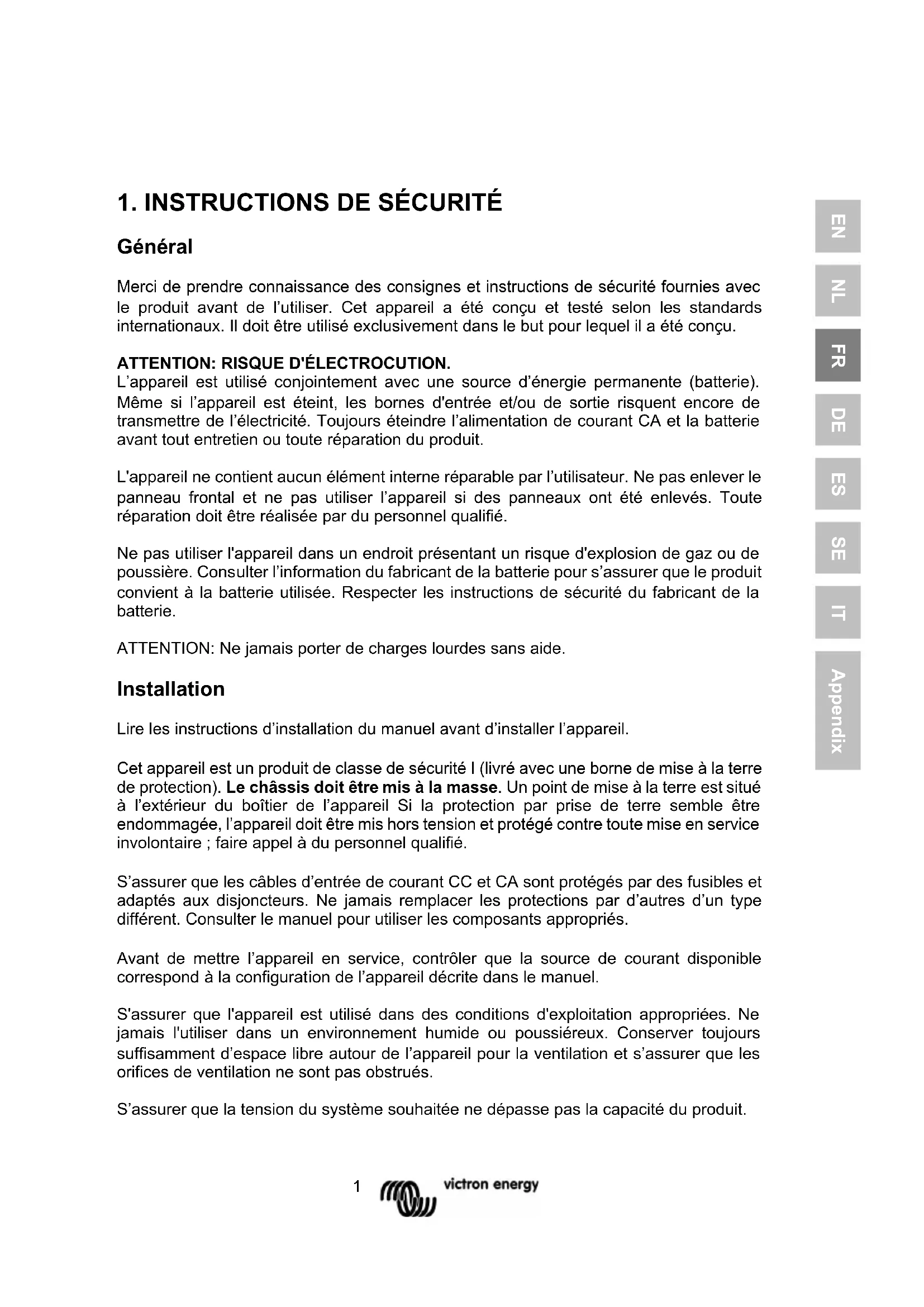

MODE D'EMPLOI Phoenix Inverter Compact VICTRON ENERGY
Merci de prendre connaissance des consignes et instructions de sécurité fournies avec le produit avant de l'utiliser. Cet appareil a été conçu et testé selon les standards internationaux. Il doit être utilisé exclusivement dans le but pour lequel il a été conçu.
Attention: RISQUE d'électrocution.
L'appareil est utilisé conjointement avec une source d'énergie permanente (batterie). Même si l'appareil est éteint, les bornes d'entrée et/ou de sortie risquent encore de transmettre de l'électricité. Toujours éteindre l'alimentation de courant CA et la batterie avant tout entretien ou toute réparation du produit.
L'appareil ne contient aucun élément interne réparable par l'utilisateur. Ne pas enlever le panneau frontal et ne pas utiliser l'appareil si des panneaux ont été enlevés. Toute réparation doit être réalisée par du personnel qualifié.
Ne pas utiliser l'appareil dans un endroit présentant un risque d'explosion de gaz ou de poussière. Consulter l'information du fabricant de la batterie pour s'assurer que le produit convient à la batterie utilisée. Respecter les instructions de sécurité du fabricant de la batterie.
ATTENTION: Ne jamais porter de charges lourdes sans aide.
Installation
Lire les instructions d'installation du manuel avant d'installer l'appareil.
Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection). Le châssis doit être mis à la masse. Un point de mise à la terre est situé à l'extérieur du boîtier de l'appareil. Si la protection par prise de terre semble être endommagée, l'appareil doit être mis hors tension et protégé contre toute mise en service involontaire; faire appel à du personnel qualifié.
S'assurer que les câbles d'entrée de courant CC et CA sont protégés par des fusibles et adaptés aux disjoncteurs. Ne jamais remplacer les protections par d'autres d'un type différent. Consulter le manuel pour utiliser les composants appropriés.
Avant de mettre l'appareil en service, contrôler que la source de courant disponible correspond à la configuration de l'appareil décrite dans le manuel.
S'assurer que l'appareil est utilisé dans des conditions d'exploitation appropriées. Ne jamais l'utiliser dans un environnement humide ou poussiéreux. Conserver toujours suffisamment d'espace libre autour de l'appareil pour la ventilation et s'assurer que les orifices de ventilation ne sont pas obstrués.
S'assurer que la tension du système souhaitée ne dépasse pas la capacité du produit.
Transport et stockage
S'assurer que les conducteurs du circuit d'alimentation et de la batterie sont débranchés avant de stocker ou de transporter le produit.
Aucune responsabilité ne sera acceptée pour des dommages liés au transport si l'appareil n'est pas transporté dans son emballage d'origine.
Stocker l'appareil dans un endroit sec; la température de stockage doit être comprise entre -20 °C et +60 °C.
Se référer au manuel du fabricant de la batterie pour tout ce qui concerne le transport, le stockage, la charge, la recharge et l'élimination de la batterie.
2.1 Général
SinusMax - Technologie avancée
Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses. Ces convertisseurs à ondes sinusoidales pures et à haut rendement sont conçus sans rien concéder aux performances. Le fait d'employer la technologie hybride HF donne pour résultat un produit de haute qualité avec des dimensions compactes, léger et capable d'alimenter tout type de charge, sans aucun problème.
Forte puissance instantanée
La technologie SinusMax permet des puissances instantanées très élevées, impossibles à atteindre avec la technologie conventionnelle à haute fréquence. Les convertisseurs Phoenix sont ainsi bien adaptés à l'alimentation d'appareils qui ont besoin d'un fort courant d'appel au démarrage, comme les compresseurs, les moteurs électriques et les équipements similaires.
Possibilité de fonctionnement en parallèle ou triphasé
Jusqu'à 6 convertisseurs peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie.
Un fonctionnement avec une configuration triphasée est aussi possible.
Transfert de charge sur une autre source CA : le commutateur automatique
Si un commutateur de transfert automatique est requis, nous recommandons d'utiliser plutôt le MultiPlus ou le Quattro. Ces appareils intègrent le commutateur et la fonction chargeur du MultiPlus/Quattro peut être désactivée. Le fonctionnement des ordinateurs et des autres équipements électroniques ne sera pas perturbé puisque le MultiPlus/Quattro bénéficie d'un temps de transfert très rapide (moins de 20 millisecondes).
Relais programmable
Le convertisseur Phoenix est équipé d'un relais programmable, qui est configuré par défaut comme relais d'alarme. Néanmoins, le relais peut être programmé pour tous types d'applications, par exemple comme relais de démarrage pour un groupe électrogène.
Configuration par interrupteurs DIP, tableau de commande VE.Net ou ordinateur personnel
Le Convertisseur Phoenix est livré prêt à l'emploi. Il existe trois possibilités pour modifier certains réglages à volonté :
- Les paramètres les plus importants peuvent être changés facilement, en utilisant les interrupteurs DIP.
- Tous les réglages, à l'exception du relais programmable, peuvent être modifiés par l'intermédiaire du tableau de commande VE.Net.
- Tous les réglages peuvent être modifiés grâce à un PC et un logiciel gratuit, disponible en téléchargement sur notre site Web www.victronenergy.fr
3.1 Commutateur on/off
Lorsque l'interrupteur est positionné sur « on », l'appareil est pleinement opérationnel. Le convertisseur est mis en marche et la LED « inverter on » s'allume.
3.2 Commande à distance
Il est possible de piloter l'appareil à distance avec un simple interrupteur marche/arrêt ou avec un tableau de commande Phoenix Inverter Control.
3.3 Indications des leds
LED éteinte
LED clignotante
LED allumée
| convertisseur | on | |
| mode éco | off | Le convertisseur est en marche et alimente la charge. Fonctionnement de la batterie. |
| alarme | ||
| éco |
| Convertisseur | on | Le convertisseur est en marche et alimente la charge. |
| mode éco | off | Préalarme : surcharge, ou tension de batterie basse, ou température du convertisseur élevée. |
| alarme | eco |
Convertisseur
mode éco
alarme
off
eco
Le convertisseur est éteint.
Alarme : surcharge, ou tension de batterie basse, ou température du convertisseur élevée, ou tension d'ondulation CC sur la borne de la batterie était trop élevée.
Convertisseur
mode éco
alarme
off
eco
Le convertisseur est en « mode éco » et alimente la charge.
4. Installation
Cet appareil doit être installé par un électricien qualifié.
4.1 Emplacement
L'appareil doit être installé dans un endroit sec et bien ventilé, aussi près que possible des batteries. Conserver un espace libre d'au moins 10cm autour de l'appareil pour son refroidissement.
Une température ambiante trop élevée aura pour conséquences :
Réduction de sa longévité.
Courant de charge réduit.
Puissance de pointe réduite ou arrêt total du convertisseur.
Ne jamais installer l'appareil directement au-dessus des batteries.
Le produit peut être fixé au mur. Pour l'installation, voir l'annexe A.
L'appareil peut être monté horizontalement ou verticalement; le montage vertical est préférable. La position verticale permet un refroidissement optimum.
L'intérieur de l'appareil doit rester accessible après l'installation.
Conserver une distance minimum entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.
Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur s'il est utilisé avec des équipements pour lesquels une importante puissance doit être convertie. Éviter la présence de produits chimiques, de composants synthétiques, de rideaux ou d'autres textiles, à proximité de l'appareil.
4.2 Raccordement des câbles de batterie
Pour bénéficier pleinement de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir le tableau.
| 24/2000 | 12/2000 | |
| Section de câble recommandée (mm2) | ||
| → 6 m | 50 | 70 |
| 24/2000 | 12/2000 | |
| Capacité de batterie recommandée (Ah) | 200 – 500 | 350 – 1000 |
Remarque : la résistance interne est un facteur important si vous utilisez des batteries de faible capacité. Consulter votre fournisseur ou les chapitres correspondants de notre livre « Électricité à bord », en téléchargement sur notre site web.
Procédure
Procédez comme suit pour raccorder les câbles de batterie :
Raccorder les câbles de batterie : Le + (rouge) et le – (noir) à la batterie, voir l'annexe A. Inverser la polarité (le + au -, et le – au +) pourrait endommager l'appareil. (Un fusible de secours à l'intérieur du Multi Compact pourrait être endommagé).
Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie. Évitez de court-circuiter les câbles de batterie.
Serrer fermement les écrous afin de réduire la résistance de contact autant que possible.
4.3 Raccordement du câblage CA
Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection).
Le câble neutre de la sortie CA du convertisseur est connecté au châssis.
Cela garantit le bon fonctionnement d'un GFCI (ou RCCB) à installer sur la sortie CA du convertisseur.
Le boîtier de l'appareil doit être raccordé à la mise à la terre, au châssis (du véhicule), ou à la plaque de terre ou à la coque (du bateau).
Procédure
Les points terminaux sont clairement indiqués. De gauche à droite : « PE » terre, « L » (phase) et « N » (neutre).
4.4 Raccordements en option
Un certain nombre de connexions optionnelles sont possibles :
4.4.1 Tableau de bord à distance et interrupteur on/off à distance
L'appareil peut être contrôlé à distance de deux façons.
- Avec un interrupteur externe (connexion borne H;
- Avec le tableau de commande d'un Convertisseur Phoenix (raccordé à l'un des deux connecteurs RJ45, prises C,
Un seul contrôle à distance peut être connecté, c'est-à-dire un interrupteur ou un tableau de contrôle à distance.
4.4.2. Relais programmable
Les convertisseurs sont équipés d'un relais multifonction, qui est programmé par défaut comme relais d'alarme. (Le logiciel VEConfigure3 est nécessaire pour changer la fonctionnalité du relais).
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir annexe A).
4.4.3 Connexion en parallèle
Les convertisseurs peuvent être connectés en parallèle avec plusieurs appareils identiques. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP. Le système (un ou plusieurs convertisseurs avec un tableau de commande en option) devra être configuré en conséquence (voir la section 5).
Dans le cas de convertisseurs connectés en parallèle, les conditions suivantes doivent être respectées :
- Six appareils maximum peuvent être connectés en parallèle.
- Seuls des appareils identiques doivent être connectés en parallèle.
- Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section identique.
- Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les batteries et le point de distribution CC doit être au moins égale à la somme des sections requises pour les connexions entre le point de distribution et les convertisseurs.
- Placez les convertisseurs à proximité les uns des autres, mais conservez au moins 10 cm d'espace libre pour la ventilation, en dessous, au-dessus et sur les côtés.
- Les câbles UTP doivent être branchés directement d'un appareil à l'autre (et au tableau de commande à distance). Les boîtiers de connexion/séparation ne sont pas autorisés.
- Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système.
4.4.4 Fonctionnement en triphasé
Le convertisseur Phoenix peut être également utilisé dans une configuration triphasée en Y. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP (comme pour le fonctionnement en parallèle). Le système (des convertisseurs et un tableau de commande en option) devra être configuré en conséquence (voir la section 5).
Conditions préalables : voir la section 4.4.3.
Remarque : le convertisseur Phoenix n'est pas adapté à une configuration triphasée en delta (Δ).
5. Configuration
La modification des réglages doit être effectuée par un électricien qualifié. Lire attentivement les instructions avant d'effectuer les changements. Les batteries doivent être placées dans un endroit sec et bien aéré lors du chargement.
5.1 Réglages standard : prêt à l'emploi
À la livraison, le convertisseur Phoenix est configuré avec les valeurs d'usine standard. En général, ces réglages sont adaptés à la configuration pour un système indépendant.
Réglages d'usine standard
Fréquence du convertisseur 50 Hz
Tension du convertisseur 230 VCA
Indépendant / Parallèle / Triphasé indépendant
Mode Recherche off
Relais programmable fonction d'alarme
5.2 Explication des réglages
Fréquence du convertisseur
Fréquence de sortie
Réglage : 50 Hz ; 60 Hz
Tension du convertisseur
Réglage : 210 – 245 V
Configuration Indépendante / en parallèle / bi-triphasée
En utilisant plusieurs appareils, il est possible de :
- Augmenter la puissance totale du convertisseur (plusieurs appareils en parallèle).
- Créer un système par phase auxiliaire.
- Créer un système triphasé.
Les configurations standard du produit sont prévues pour un fonctionnement indépendant. Pour un fonctionnement en parallèle, triphasé ou séparé, voir la section 4.4.3 et 4.4.4.
Mode Recherche (Search Mode) (Applicable uniquement pour une configuration indépendante)
Si le mode Recherche est en position « on », la consommation de puissance en fonctionnement de non charge se réduit d'environ 70 %. Grâce à ce mode quand le Compact fonctionne en mode convertisseur, il est arrêté en cas d'absence de charge ou de charge très faible, puis mis en marche toutes les deux secondes pour une courte période. Si le courant de sortie dépasse le niveau défini, le convertisseur continue à fonctionner. Dans le cas contraire, le convertisseur s'arrête à nouveau.
Le mode Recherche peut être configuré avec un interrupteur DIP.
Les niveaux de charge du mode Recherche « shut down » (déconnecté) et « remain on » (allumé) peuvent être configurés avec VEConfigure3.
La configuration standard est :
Déconnecté : 40 Watt (charge linéaire).
Allumé : 100 Watt (charge linéaire).
AES (automatic economy switch – interrupteur automatique économique)
Au lieu du mode Recherche, le mode AES peut aussi être choisi (à l'aide de VEConfigure3 seulement).
Si ce réglage est défini sur « on », la consommation électrique en fonctionnement sans charge et avec des charges faibles est réduite d'environ 20 %, en « rétrécissant » légèrement la tension sinusoidale.
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Applicable uniquement à une configuration indépendante.
Relais programmable
Par défaut, le relais programmable est configuré comme relais d'alarme, c'est-à-dire que le relais est désamorcé dans le cas d'une alarme ou d'une préalarme (convertisseur presque trop chaud, ondulation d'entrée presque trop élevée, tension de batterie presque trop faible).
Ce paramètre n'est pas réglable par des interrupteurs DIP.
Une LED est éclairée à côté des cosses de connexion lorsque le relais est activé (voir annexe A).
5.3 Configuration par ordinateur
Tous les réglages peuvent être modifiés par ordinateur ou via un tableau de commande VE.Net (à l'exception du relais multifonction et du VirtualSwitch lors de l'utilisation de VE.Net).
Certains réglages peuvent être changés avec les commutateurs DIP (voir Section 5.2).
Pour modifier les réglages par ordinateur, les conditions suivantes sont requises :
- Logiciel VEConfigure3 : peut être téléchargé gratuitement sur notre site www.victronenergy.fr.
- Interface MK3-USB (VE. Bus-à-USB).
Sinon, l'interface MK2.2b (VE. Bus-à-RS232) peut être utilisée (câble RJ45 UTP nécessaire).
VE. Bus Quick Configure Setup est un logiciel qui permet de configurer, de manière simple, un Compact ou des systèmes avec un maximum de trois Compacts (en parallèle ou en configuration triphasée). VEConfigure3 fait partie de ce logiciel.
Ce logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.fr.
5.3.2 VE. bus system configurator
Pour configurer des applications avancées et/ou des systèmes avec quatre convertisseurs ou plus, il est nécessaire d'utiliser le logiciel VE. Bus System Configurator. Le logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.fr. VEConfigure3 fait partie de ce logiciel.
5.4 Configuration avec un tableau de commande ve.net
Pour ce faire, un tableau de commande VE. Net et le convertisseur VE. Net - VE. Bus sont requis.
Avec VE. Net, vous pouvez configurer tous les paramètres, à l'exception du relais multifonction et du VirtualSwitch.
5.5 Configuration avec les interrupteurs DIP
Certains réglages peuvent être changés avec les interrupteurs DIP
Procédure :
a) Allumer le Compact, de préférence sans charge. b) Régler les interrupteurs DIP tel que requis. c) Sauvegarder les réglages en tournant l'interrupteur DIP 8 sur « on » et ensuite revenir sur « off ».
5.5.1. Interrupteur DIP 1 et 2
Réglage par défaut : pour faire fonctionner le produit avec l'interrupteur « On/Off/Charger Only ».
ds 1 : « off »
ds 2 : « on »
La configuration par défaut est nécessaire pour utiliser l'interrupteur « On/Off/Charger Only » du panneau avant. Ce réglage doit également être utilisé dans les installations avec un appareil GX ou un dongle VE. Bus Smart lorsqu'aucun tableau de commande Digital Multi Control ou BMS VE. Bus supplémentaire n'est connecté.
Lorsqu'un tableau de commande Digital Multi Control ou un BMS VE. Bus est inclus, veuillez vous référer aux réglages ci-dessous.
Configuration pour un fonctionnement à distance avec un tableau de commande Multi Control ou un BMS VE. Bus :
ds 1 : « on »
ds 2 : « off »
Cette configuration est nécessaire quand un tableau de commande Multi Control et/ou un BMS VE.Bus est connecté.
Le tableau de commande Multi Control doit être raccordé à l'un des deux connecteurs RJ45 prises B, voir l'annexe A.
Configuration pour un fonctionnement à distance avec un interrupteur 3 voies :
ds 1 : « off »
ds 2 : « off »
Cette configuration est nécessaire quand un interrupteur 3 voies est connecté.
Cet interrupteur 3 voies doit être raccordé à la borne L, voir annexe A.
Un seul contrôle à distance peut être connecté, c'est-à-dire, un interrupteur ou un tableau de commande à distance.
Dans les deux cas, l'interrupteur sur le produit lui-même devrait être sur « on ».
5.5.2 Exemples de configuration
L'exemple 1 illustre le réglage d'usine (puisque les réglages d'usine sont effectués par ordinateur, tous les interrupteurs DIP d'un nouvel appareil sont réglés sur « off », sauf pour DS-2).
| DS-1 option tableauDS-2 option tableauDS-3 non utiliséDS-4 non utiliséDS-5 FréquenceDS-6 Mode rechercheDS-7 non utiliséDS-8 Configuration veille |  | DS-1DS-2DS-3DS-4DS-5DS-6DS-7DS-8 |  | DS-1DS-2DS-3DS-4DS-5DS-6DS-7DS-8 |  |
| Exemple 1 : (configuration d'usine)1 Pas de tableau connecté2 Pas de tableau connecté5 Fréquence : 50 Hz6 Mode recherche off8 Sauvegarder : off→ on→ off | Exemple 21 Pas de tableau connecté2 Pas de tableau connecté5 Fréquence : 50 Hz6 Mode recherche off8 Sauvegarder : off→ on→ off | Exemple 31 Tableau connecté2 Tableau connecté5 Fréquence : 60 Hz6 Mode recherche on8 Sauvegarder : off→ on→ off | |||
Sauvegarder les configurations (DS3-DS7) en changeant l'interrupteur DS-8 de off à on, et ensuite remettre sur off.
Les LEDs « Convertisseur » et « mode éco » et « alarme » vont clignoter quatre fois pour indiquer l'acceptation des paramètres.
6. Maintenance
Le Compact ne nécessite aucune maintenance particulière. Il suffit de vérifier tous les raccordements une fois par an. Éviter l'humidité et l'huile/suie/vapeur, et conserver l'appareil propre.
7. Tableau de résolution des PANNES
Faire comme suit pour une détection rapide des pannes fréquentes.
Consulter le fournisseur Victron Energy si la panne ne peut pas être résolue.
| Problème | Cause | Solution |
| Le convertisseur ne fonctionne pas correctement quand il est allumé | La tension de batterie est trop élevée ou trop faible. | S'assurer que la tension de batterie correspond à la valeur correcte. |
| Le convertisseur a du mal à fonctionner | Le processeur n'est pas en mode fonctionnement. | Commuter l'interrupteur off, attendre 4 secondes.Commuter l'interrupteur sur on. |
| La LED alarme clignote | Préalarme alt : 1. La tension d'entrée CC est faible. | Charger la batterie ou vérifier les raccordements de batterie. |
| La LED alarme clignote | Préalarme alt : 2. La température ambiante est aussi trop élevée. | Installer le convertisseur dans un environnement frais et bien ventilé ou réduire la charge. |
| La LED alarme clignote | Préalarme alt : 3. La charge du convertisseur est plus élevée que la charge nominale. | Réduire la charge. |
| La LED alarme clignote | Préalarme alt : 4. La tension d'ondulation sur l'entrée CC dépasse 1,5 Vrms. | Vérifier les raccordements et les bornes de la batterie.Vérifier la capacité de batterie : augmenter si nécessaire. |
| La LED alarme clignote par intermittence | Préalarme alt : 5. La tension de batterie est faible et la charge est trop élevée. | Charger les batteries, réduire la charge, ou installer des batteries d'une capacité supérieure. Installer des câbles de batterie plus courts et/ou plus épais. |
| La LED alarme est allumée | Le convertisseur a coupé la préalarme suivante. | Vérifier le tableau pour le mode d'action approprié. |
8. Caractéristiques techniques
| Convertisseur Phoenix | C 12/2000 230 V | C 24/2000 230 V |
| CONVERTISSEUR | ||
| Plage de tension d'entrée (VCC) | 9,5 – 17 V | 19 – 33 V |
| Sortie | Tension de sortie : 230 VCA ± 2 %Fréquence : 50 Hz ± 0,1 % (1) | |
| Puissance de sortie cont. à 25 °C (VA) (3) | 2000 | 2000 |
| Puissance de sortie cont. à 25 °C (W) | 1600 | 1600 |
| Puissance de sortie cont. à 40 °C (W) | 1450 | 1450 |
| Puissance de sortie cont. à 65 °C (W) | 1000 | 1000 |
| Puissance de crête (W) | 3500 | 3500 |
| Efficacité maximum (%) | 93 | 94 |
| Puissance de charge zéro (W) | 10 | 10 |
| Puissance de charge zéro en mode recherche (W) | 3 3 | |
| GÉNÉRAL | ||
| Relais Programmable (4) | oui | |
| Protection (2) | Voir a - g | |
| Caractéristiques communes | Plage de température de fonctionnement: -40 à +65 °C(refroidissement par ventilateur)Humidité (échappement libre): max 95 % | |
| BOITIER | ||
| Caractéristiques communes | Matériau & Couleur: aluminium (bleu RAL 5012)Degré de protection : IP 21 | |
| Raccordement batterie | Boulons M8 | |
| Connexions 230 VCA | Bornes à vis (6 mm2) 10 AWG | |
| Poids (kg) | 12 | |
| Dimensions (H x L x P en mm) | 520 x 255 x 125 | |
| STANDARDS | ||
| Sécurité | EN 60335-1, EN 60335-2-29 | |
| Émission / Immunité | EN 55014-1, EN 55014-2, EN 61000-3-3 | |
1) Configuration possible en 60 Hz et 240 V 2) Protection
a) Court-circuit en sortie b) Surcharge c) Tension de batterie trop élevée d) Tension de batterie trop faible e) Température trop élevée
f) 230 VCA sur la sortie du convertisseur
g) Ondulation de la tension d'entrée trop haute
3) Charge non linéaire, facteur de crête 3:1 4) Relais programmable qui peut être configuré en alarme générale, sous-tension CC ou fonction de signal du démarrage groupe
Annexe A : vue d'ensemble des connections
Annexe B : informations d'installation
Annexe B: informations d'installation
Ce câble de mise à la terre « G » raccorde le neutre de la sortie à la terre. Il doit être coupé/retiré si une sortie flottante est nécessaire, ou repositionné à une borne « fictive ».
Annexe C : connexion en parallèle
Annexe D : connexion triphasée
