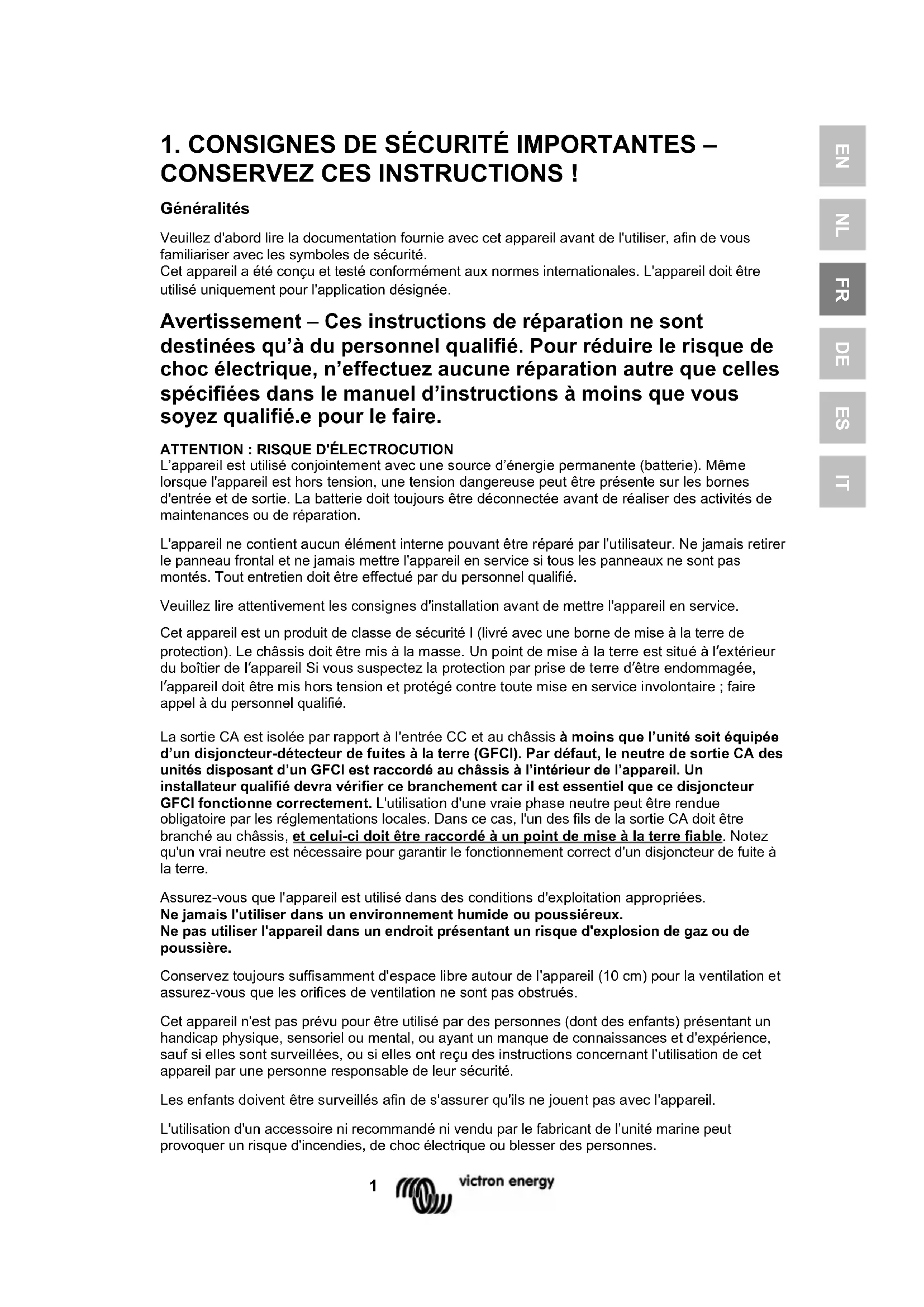

MODE D'EMPLOI Phoenix 250VA VICTRON ENERGY

Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité.

Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé uniquement pour l'application désignée.

Attention : RISQUE d'électrocution

L'appareil est utilisé conjointement avec une source d'énergie permanente (batterie). Même lorsque l'appareil est hors tension, une tension dangereuse peut être présente sur les bornes d'entrée et de sortie. La batterie doit toujours être déconnectée avant de réaliser des activités de maintenance ou de réparation.

L'appareil ne contient aucun élément interne pouvant être réparé par l'utilisateur. Ne jamais retirer le panneau frontal et ne jamais mettre l'appareil en service si tous les panneaux ne sont pas montés. Tout entretien doit être effectué par du personnel qualifié.

Veuillez lire attentivement les consignes d'installation avant de mettre l'appareil en service.

Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection). Le châssis doit être mis à la masse. Un point de mise à la terre est situé à l'extérieur du boîtier de l'appareil. Si vous suspectez la protection par prise de terre d'être endommagée, l'appareil doit être mis hors tension et protégé contre toute mise en service involontaire; faire appel à du personnel qualifié.

La sortie CA est isolée par rapport à l'entrée CC et au châssis à moins que l'unité soit équipée d'un disjoncteur-détecteur de fuites à la terre (GFCI). Par défaut, le neutre de sortie CA des unités disposant d'un GFCI est raccordé au châssis à l'intérieur de l'appareil. Un installateur qualifié devra vérifier ce branchement car il est essentiel que ce disjoncteur GFCI fonctionne correctement. L'utilisation d'une vraie phase neutre peut être rendue obligatoire par les réglementations locales. Dans ce cas, l'un des fils de la sortie CA doit être branché au châssis, et celui-ci doit être raccordé à un point de mise à la terre fiable. Notez qu'un vrai neutre est nécessaire pour garantir le fonctionnement correct d'un disjoncteur de fuite à la terre.

Assurez-vous que l'appareil est utilisé dans des conditions d'exploitation appropriées.

Ne jamais l'utiliser dans un environnement humide ou poussiéreux.

Ne pas utiliser l'appareil dans un endroit présentant un risque d'explosion de gaz ou de poussière.

Conservez toujours suffisamment d'espace libre autour de l'appareil (10 cm) pour la ventilation et assurez-vous que les orifices de ventilation ne sont pas obstrués.

Cet appareil n'est pas prévu pour être utilisé par des personnes (dont des enfants) présentant un handicap physique, sensoriel ou mental, ou ayant un manque de connaissances et d'expérience, sauf si elles sont surveillées, ou si elles ont reçu des instructions concernant l'utilisation de cet appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

L'utilisation d'un accessoire ni recommandé ni vendu par le fabricant de l'unité marine peut provoquer un risque d'incendies, de choc électrique ou blesser des personnes.

2. Description

Le port VE. Direct peut être raccordé à :

• Un ordinateur (Câble d'interface VE. Direct-USB nécessaire).
• Smartphones Apple et Android, tablettes et autres dispositifs (une clé électronique Bluetooth Smart communicant avec VE. Direct est nécessaire).

Entièrement configurable

• Niveaux de réinitialisation et déclenchement de l'alarme en cas de tension de batterie faible
• Niveaux de redémarrage et coupure en cas de tension de batterie faible, ou Coupure dynamique • Tension de sortie 210 - 245 V • Fréquence de sortie 50 Hz ou 60 Hz
• Niveau de détection du mode ECO et Allumage/arrêt du mode ECO

Surveillance

Tension de batterie, tension de sortie CA, indicateur de charge, alarmes

Fiabilité reconnue

La topologie de pont complet avec un transformateur toroïdal a démontré sa fiabilité depuis des années.

Les convertisseurs sont protégés contre les courts-circuits et la surchauffe, que ce soit en cas de surcharge ou de température ambiante élevée.

Forte puissance de démarrage

Nécessaire pour démarrer des charges telles que des convertisseurs de puissance pour des ampoules LED, des ampoules à filament ou des outils électriques.

Mode ECO

En mode ECO, le convertisseur commutera sur pause si la charge chute en dessous d'une valeur prédéterminée. Il s'allumera et vérifiera toutes les X secondes (réglable), si la charge a de nouveau augmenté.

Interrupteur on/off à distance

Un interrupteur à distance d'allumage/arrêt peut être connecté à un connecteur à deux pôles ou entre le pôle positif de la batterie et le contact gauche du connecteur à deux pôles.

LED de diagnostic

Un voyant LED rouge et un vert indiquent le fonctionnement du convertisseur et l'état des différentes protections.

Pour transférer la charge vers une autre source CA : le commutateur de transfert automatique

Pour nos convertisseurs de faible puissance, nous recommandons l'utilisation de notre commutateur de transfert automatique Filax. Le Filax bénéficie d'un temps de transfert très rapide (inférieur à 20 millisecondes) afin que les ordinateurs et les autres équipements électroniques puissent continuer de fonctionner sans interruption.

Disponible avec différentes prises de sortie

Schuko, UK (BS-1363), AU/NZ (3112) ou IEC-320 (prise mâle incluse)

3.1 Installation du convertisseur

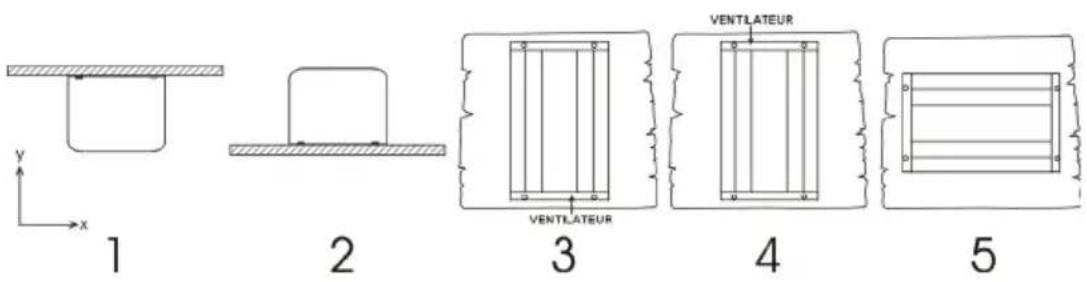

1. Montage au plafond 2. Montage au sol 3. Montage vertical sur une cloison avec ventilateur vers le bas 4. Montage vertical sur une cloison avec ventilateur vers le haut 5. Montage horizontal sur une cloison

Déconseillé

OK (Attention aux petits objets qui pourraient tomber dans les ouvertures de ventilation)

Déconseillé

Pour garantir le fonctionnement correct du convertisseur, son emplacement doit répondre aux exigences suivantes :

a) Évitez tout contact avec l'eau. N'exposez pas le convertisseur à la pluie ou au brouillard ; b) Ne placez pas le convertisseur dans un endroit exposé directement au soleil ; la température ambiante doit être de -20 °C à 40 °C (humidité de l'air <95 % sans ruissellement) ; dans des situations extrêmes, le boîtier du convertisseur peut atteindre une température de plus de 70 °C ; c) Évitez toute obstruction de la circulation de l'air autour du convertisseur ; laissez au moins 10 cm d'espace libre autour du convertisseur ; lorsque le convertisseur atteint une température trop élevée, il s'éteint automatiquement ; lorsque la température du convertisseur devient à nouveau acceptable, il redémarre automatiquement.

3.2 Raccordement à la batterie

Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir le tableau :

	12/250	24/250	48/250		12/375	24/375	48/375
Capacité min. de batterie	30 Ah	20 Ah	10 Ah		40 Ah	30 Ah	15 Ah
Fusible CC interne	2 x 30 A	30 A	25 A		2 x 40 A	40 A	25 A
Type de fusible (Mfr.: Littelfuse)	ATOF 32 V	ATOF 32 V	FKS 80 V		ATOF 32 V	ATOF 32 V	FKS 80 V
Fusible remplaçable	non	non	non		non	non	non
Section efficace de câble CC recommandée ( mm^2 )
0 – 1,5 m	4 mm^2	2,5 mm^2	1,5 mm^2		6 mm^2	4 mm^2	2,5 mm^2
1,5 – 3 m	6 mm^2	4 mm^2	2,5 mm^2		10 mm^2	6 mm^2	4 mm^2

	12/500	24/500	48/500		12/800	24/800	48/800
Capacité min. de batterie	60 Ah	40 Ah	20 Ah		100 Ah	50 Ah	30 Ah
Fusible CC interne	3 x 35 A	2 x 25 A	30 A		125 A	2 x 40 A	2 x 20 A
Type de fusible (Mfr.: Littelfuse)	ATOF32 V	ATOF32 V	FKS80 V		MIDI32 V	ATOF32 V	FKS80 V
Fusible remplaçable	non	non	non		oui	non	non
Section efficace de câble CC recommandée ( mm^2 )
0 – 1,5 m	6 mm^2	6 mm^2	4 mm^2		16 mm^2	6 mm^2	4 mm^2
1,5 -3 m	10 mm^2	10 mm^2	6 mm^2		25 mm^2	10 mm^2	6 mm^2

	12/1200	24/1200	48/1200
Capacité min. de batterie	150 Ah	60 Ah	30 Ah
Fusible CC interne	200 A	100 A	50 A
Type de fusible (Mfr. : Littelfuse)	MIDI 32 V	MIDI 32 V	MIDI 58 V
Fusible remplaçable	oui	oui	oui
0 – 1,5 m	25 mm ^2	10 mm ^2	6 mm ^2
1,5 -3 m	35 mm ^2	16 mm ^2	10 mm ^2

Les convertisseurs disposent d'un fusible CC interne (voir le tableau technique ci-dessus indiquant les valeurs nominales). Si la longueur de câble CC est augmentée de plus de 1,5 m, un fusible supplémentaire ou un disjoncteur CC devra être inséré près de la batterie. Remarque importante : pour des convertisseurs (NEMA-GFCI) certifiés UL, il faut obligatoirement installer un fusible ou un coupe-circuit CC à proximité de la batterie, même si la longueur du câble est inférieure à 1,5 m.

Inverser la polarité des câbles de la batterie fera sauter le fusible interne et pourrait endommager le convertisseur. Le fusible interne n'est pas toujours remplaçable (voir le tableau ci-dessus).

3.3 Taille des fils pour raccorder le châssis du convertisseur à la terre

Le fil de terre provenant de la cosse de la terre sur le châssis vers le sol devra présenter une section équivalente à au moins la moitié de celle des conducteurs utilisés pour le raccordement de la batterie : consultez l'annexe B.

3.4 Raccordement à la charge

Ne jamais connecter la sortie du convertisseur à une autre source CA, telle qu'une prise murale CA domestique ou un générateur.

Ces convertisseurs ne disposent pas de fusible intégré sur la sortie CA. Le câblage CA est protégé par un limiteur de courant à action rapide en cas de court-circuit et par un mécanisme de

détection de surcharge qui imite les caractéristiques d'un fusible (c.-à-d. un arrêt plus rapide avec une surcharge plus importante). Il est important de dimensionner correctement votre câblage en fonction de la puissance nominale du convertisseur.

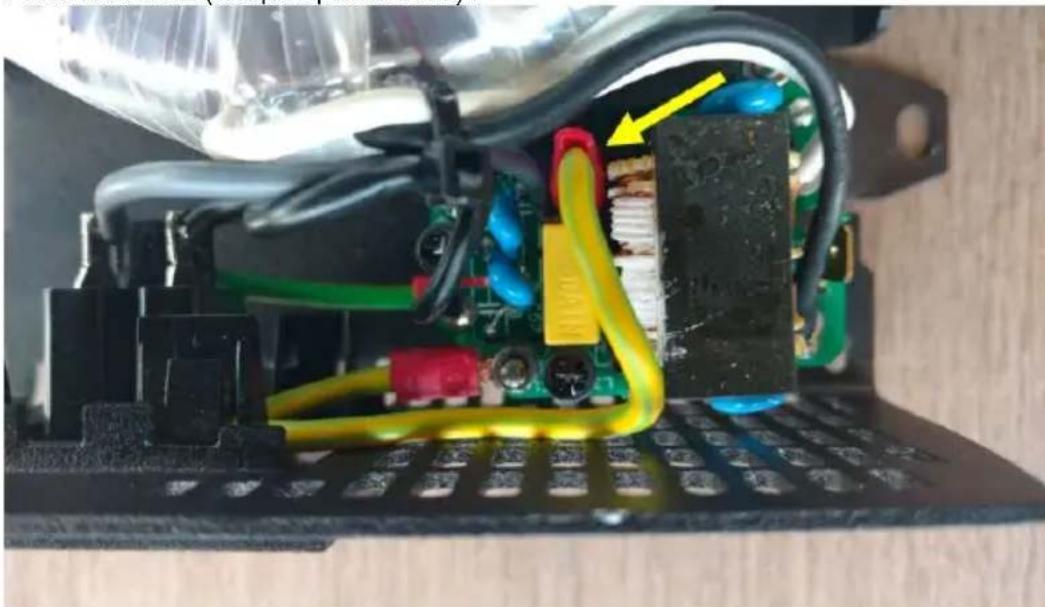

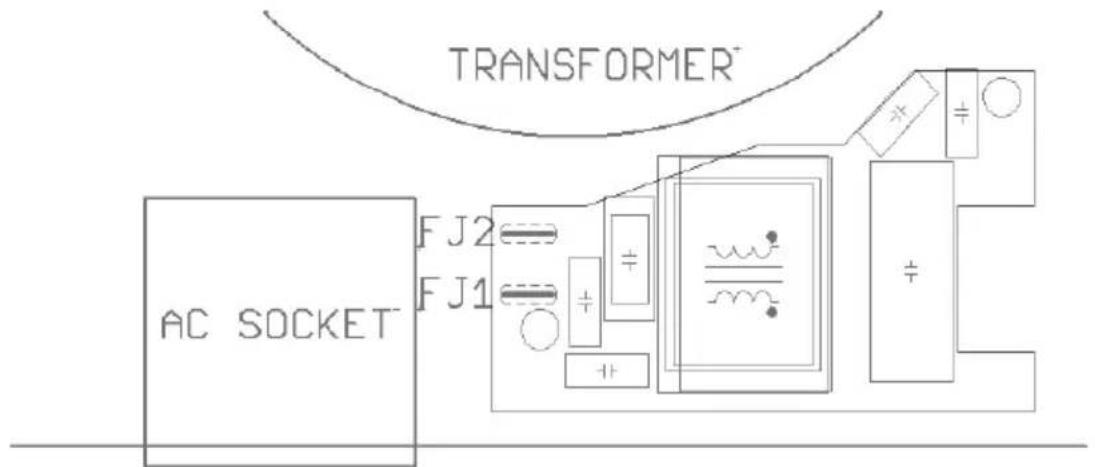

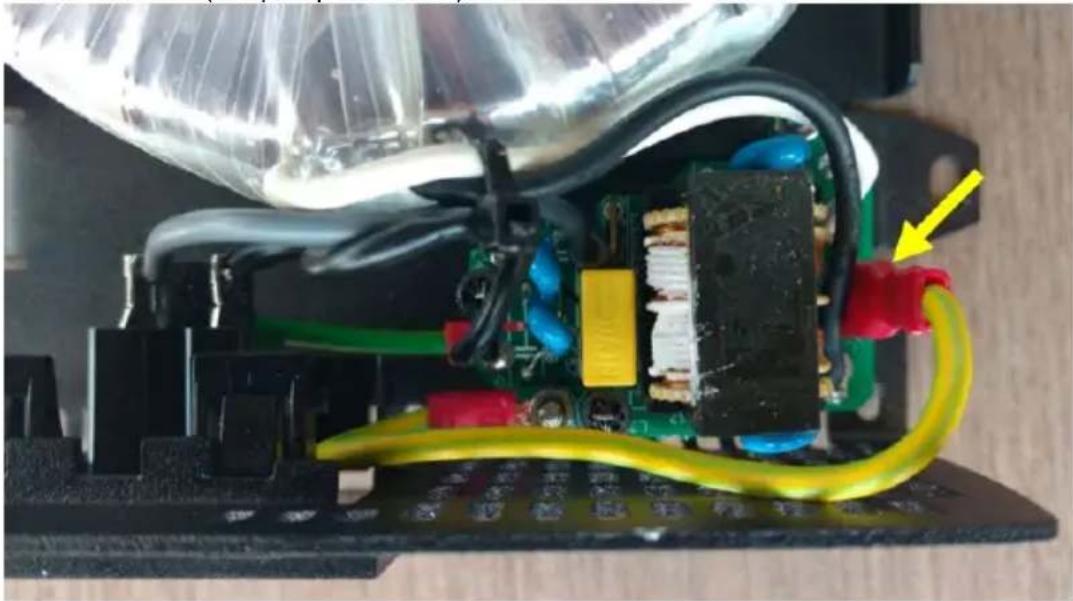

3.5 Raccordement de la sortie neutre du convertisseur au châssis/terre

La sortie CA est isolée par rapport à l'entrée CC et le châssis. L'utilisation d'une vraie phase neutre peut être rendue obligatoire par les réglementations locales. Dans ce cas, l'un des fils de la sortie CA doit être branché au châssis, et le châssis doit être mis à la terre. Consultez l'annexe A.

3.6 Interrupteur on/off à distance

Un interrupteur d'allumage/arrêt à distance peut être connecté à un connecteur à deux pôles. Sinon, le contact de gauche du connecteur peut être commuté sur le pôle positif de la batterie : il s'agit d'une fonction très utile pour des applications automobiles, car vous pouvez le brancher au contact de démarrage.

Notez également que l'interrupteur frontal doit être mis sur ON ou sur ECO pour que le convertisseur démarre.

3.7. Configuration

Le convertisseur est prêt à l'emploi avec les paramètres d'usine (voir spécifications). Il peut être configuré à l'aide d'un ordinateur (avec le câble d'interface VE.Direct-USB), de smartphones Apple et Android, de tablettes et d'autres dispositifs (en utilisant une clé électronique Bluetooth Smart communicant avec VE.Direct).

4.1 Définitions des voyants LED

LED Verte	État	Résolutions des problèmes
●●●●●●●●● Allumée Fixe	Convertisseur allumé	LED rouge éteinte état OKLED rouge allumée ou clignotante :Le convertisseur est encore allumé, mais il s'arrêtera si les conditions empirent. Voir le tableau des LED rouges pour les causes d'avertissement
●●---- Clignotement simple lent	Mode ECO	Si le convertisseur continue de s'allumer et de s'éteindre, alors qu'une charge est connectée, la charge peut être trop petite par rapport aux paramètres réels du mode ECO. Augmentez la charge ou modifiez les paramètres du Mode ECO. (le minimum paramètres de mode ECO : 15 W)
●-●---- Clignotement double rapide	Éteint et en attente	Le convertisseur s'est éteint suite à l'activation d'une protection. Le convertisseur redémarrera automatiquement dès que toutes les conditions d'alarme auront été supprimées. Voir le tableau de l'état des LED rouges pour les causes d'avertissement.
---- Off	Convertisseur éteint	LED rouge éteinteVérifiez l'interrupteur On/Off/ECO : il devrait être en position ON ou ECO.Vérifiez l'interrupteur on/off à distance.Vérifiez les fusibles et les connexions du câble CC.Le fusible du convertisseur a grillé : le convertisseur doit être envoyé à réparer.LED rouge allumée ou clignotanteLe convertisseur s'est éteint suite à l'activation d'une protection. Il ne redémarrera plus automatiquement. La LED rouge indique la raison de l'arrêt. Supprimez la cause et redémarrez ensuite le convertisseur en l'éteignant puis en le rallumant.

LED rouge	Définition	Résolutions des problèmes
●●●●●●●● ● Allumé Fixe	Surcharge	Réduisez la charge
●●●●---- Clignotement lent	Niveau de batterie bas	Rechargez ou remplacez la batterieVérifiez les connexions du câble CCVérifiez la section efficace de câble car elle peut être insuffisante.Voir la section 4.3 Protections et redémarrages automatiques.
●-●-●-●- Clignotement rapide	Niveau de batterie élevé	Réduisez la tension d'entrée CC. Contrôlez le chargeur défaillant.
●-●---- Clignotement double	Temp. élevée	Réduisez la charge et/ou déplacez le convertisseur vers une zone mieux aérée
●----●---- Clignotement unique rapide	Ondulation CC élevée	Vérifiez les connexions du câble CC et la section de câble.

4.2 Mode ECO

Mettre l'interrupteur sur le mode ECO afin de réduire la consommation d'énergie en cas de fonctionnement sans charge. Le convertisseur s'éteindra automatiquement dès qu'il détectera qu'aucune charge n'est connectée. Il s'allumera brièvement toutes les 2,5 secondes pour détecter la présence d'une charge. Si la puissance de sortie dépasse le niveau défini, le convertisseur continuera à fonctionner.

Par défaut, la puissance minimale de déclenchement du mode ECO est de 15 W. Par défaut, l'intervalle de recherche du mode ECO est de 2,5 secondes.

Notez que les paramètres du mode ECO requis dépendent fortement du type de charge : inductive, capacitive, non linéaire. Des réglages peuvent être nécessaires.

Surcharge

Certaines charges, telles que des moteurs ou des pompes, font appel à de grandes quantités de courant lors des démarrages. Dans de telles circonstances, il est possible que le courant de démarrage dépasse le niveau de déclenchement de surintensité du convertisseur. Dans ce cas, la tension de sortie baissera rapidement pour limiter le courant de sortie du convertisseur. Si le niveau de déclenchement de surintensité est dépassé continuellement, le convertisseur s'éteindra, attendra 30 secondes et il redémarrera.

Après trois redémarrages suivis d'une autre surcharge dans les 30 secondes suivant le redémarrage, le convertisseur s'arrêtera et il restera éteint. Les LED indiqueront un arrêt dû à une surcharge. Pour redémarrer le convertisseur, éteignez-le, et ensuite allumez-le.

Tension de batterie faible (réglable)

Le convertisseur s'éteindra, puis la tension d'entrée CC descendra en dessous du niveau d'arrêt en cas de batterie basse. Après un délai minimal de 30 secondes, le convertisseur redémarrera si la tension dépasse le niveau de redémarrage en cas de batterie basse.

Après trois redémarrages suivis d'un arrêt dû à un niveau de batterie bas dans les 30 secondes suivant le redémarrage, le convertisseur s'arrêtera et il restera éteint. Les LED signaleront un arrêt dû à un niveau de batterie bas. Pour redémarrer le convertisseur, éteignez-le puis rallumez-le. Sinon, rechargez la batterie : dès que le niveau de la batterie montera et qu'il restera au-dessus du niveau de détection de charge pendant 30 secondes, le convertisseur s'allumera.

Consultez le tableau des spécifications techniques pour les seuils par défaut d'arrêt et de redémarrage en cas de niveau de batterie bas. Ils peuvent être modifiés à l'aide de VictronConnect (à l'aide d'un ordinateur ou depuis l'application).

Sinon, une fonction de coupure dynamique (Dynamic Cut-Off) peut être mise en place, voir https://www.victronenergy.com/live/ve.direct: phoenix-inverters-dynamic-cutoff

Tension de batterie élevée

Réduisez la tension d'entrée CC et/ou recherchez la batterie ou le chargeur solaire défaillant dans le système. Après un arrêt dû à une tension élevée, le convertisseur attendra d'abord 30 secondes, et il essayera à nouveau de démarrer dès que la tension de batterie descendra à un niveau acceptable. Le convertisseur ne restera pas éteint après plusieurs tentatives.

Température élevée

Une température ambiante élevée ou une charge élevée durable peut entraîner un arrêt dû à une surchauffe. Le convertisseur redémarrera au bout de 30 secondes. Le convertisseur ne restera pas éteint après plusieurs tentatives. Réduisez la charge et/ou déplacez le convertisseur vers une zone mieux aérée.

Ondulation CC élevée

Une ondulation CC élevée est généralement causée par des pertes sur les connexions du câble CC et/ou des fils CC trop fins. Si le convertisseur s'est éteint à cause d'une tension d'ondulation CC élevée, il attendra 30 secondes, et il redémarrera.

Après trois redémarrages suivis d'un arrêt dû à une ondulation CC élevée dans les 30 secondes suivant le redémarrage, le convertisseur s'arrêtera et il arrêtera d'essayer. Pour redémarrer le convertisseur, éteignez-le, et ensuite allumez-le.

Une ondulation CC élevée constante réduit la durée de vie du convertisseur.

1. Caractéristiques techniques

Convertisseur Phoenix	12 Volts	12/250	12/375	12/500	12/800
	24 Volts	24/250	24/375	24/500	24/800
	48 Volts	48/250	48/375	48/500	48/800
Puissance continue à 25 °C (1)		250 VA	375 VA	500 VA	800 VA
Puissance continue à 25 °C / 40 °C		200 / 175 W	300 / 260 W	400 / 350 W	650 / 560 W
Puissance de crête		400 W	700 W	900 W	1500 W
Fréquence / Tension de sortie CA (réglable)		230 VCA ou 120 VAC +/- 3 % 50 Hz ou 60 Hz +/- 0,1 %
Plage de tension d'alimentation		9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 VCC
Arrêt batterie basse (réglable)		9,3 / 18,6 / 37,2 VCC
Alarme et redémarrage batterie basse (réglable)		10,9 / 21,8 / 43,6 VCC
Dêtection de batterie chargée (réglable)		14,0 / 28,0 / 56,0 VCC
Efficiency maximale		87/88/88 %	89/89/90 %	90/90/91 %	90/90/91 %
Consommation à vide		4,2/5,2/7,9 W 5,6/6,1/8,5 W		6/6,5/9 W	6,5/7/9,5 W
Consommation à vide par défaut en mode ECO (intervalle de recherche par défaut : 2,5 s, réglable)		0,8/1,3/2,5 W	0,9/1,4/2,6 W	1/1,5/3 W	1/1,5/3 W
Paramètre de puissance de démarrage et arrêt en mode ECO		Réglable
Protection (2)		a - f
Plage de température d'exploitation		-40 à +60 °C (refroidissement par ventilateur)(Réduction de 1,25 % par °C au-dessus de 40 °C)
Humidité (sans condensation)		maxi 95 %

BOÎTIER

Matériau et couleur	Châssis en acier et couverture en plastique (Bleu RAL 5012)
Raccordement batterie	Bornes à vis
Section de câble maximale	10 mm^2 / AWG8			25 / 10 / 10 mm^2 / AWG4 / 8 / 8
Prises CA standard	230 V: Schuko (CEE 7/4), IEC-320 (prise mâle incluse)UK (BS 1363), AU/NZ (AS/NZS 3112)120 V : Nema5-15R, NEMA GFCI (2x Nema5-15R avec GFCI)
Degré de protection	IP 21
Poids	2,4 kg/5,3 lb	3,0 kg/6,6 lb	3,9kg/8,5lbs	5,5kg/12lbs
Dimensions (HxLxP en mm)(h x w x d, pouce)	86x165x2603,4x6,5x10,2	86x165x2603,4x6,5x10,2	86x172x2753,4x6,8x10,8	105x216x3054,1x8,5x12,1(12 V modèle:105x230x325)

ACCESSOIRES

Interrupteur on/off à distance	Oui
Commutateur de transfert automatique	Filax ou Multi

NORMES

Sécurité	EN/IEC 60335-1 / EN/IEC 62109-1 / UL 458 (3)
EMC	EN 55014-1 / EN 55014-2IEC 61000-6-1 / IEC 61000-6-3
Directive sur l'automobile	ECE R10-4 EN 50498
1) Charge non linéaire, facteur de crête 3:12) Touche de protection:a) court-circuit en sortieb) surchargec) tension de batterie trop éleveed) tension de batterie trop faiblee) température trop élevéef) ondulation CC trop élevée	3) UL 458 uniquement pour les convertisseurs avec prise de sortieGFCI

Caractéristiques techniques, a continué

12 Volt	12/1200
24 Volt	24/1200
48 Volt	48/1200
Puissance continue à 25 °C (1)	1200 VA
Puissance continue à 25 °C / 40 °C	1000 / 900 W
Puissance de crête	2200 W
Fréquence / Tension de sortie CA (réglable)	230 VAC ou 120 VAC +/- 3 % 50 Hz ou 60 Hz +/- 0,1 %
Plage de tension d'alimentation	9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 VDC
Arrêt batterie basse (réglable)	9,3 / 18,6 / 37,2 VDC
Alarme et redémarrage batterie basse (réglable)	10,9 / 21,8 / 43,6 VDC
Dêtection de batterie chargée (réglable)	14,0 / 28,0 / 56,0 VDC
Efficiency maximale	92 / 94 / 94 %
Consommation à vide	8 / 9,5 / 10 W
Consommation à vide par défaut en mode ECO (intervalle de recherche par défaut : 2,5 s, réglable)	1 / 1,7 / 2,7 W
Paramètre de puissance de démarrage et arrêt en mode ECO	Réglable
Protection (2) a - f
Plage de température d'exploitation	-40 à +60 °C (refroidissement par ventilateur)(Réduction de 1,25 % par °C au-dessus de 40 °C)
Humidité (sans condensation)	max 95 %
BOÎTIER
Matériau et couleur	Châssis en acier et couverture en plastique (Bleu RAL 5012)
Raccordement batterie	Bornes à vis
Section de câble maximale	35/25/25 mm2 / AWG2/4/4
Prises CA standard	230 V : Schuko (CEE 7/4), IEC-320 (prise mâle incluse)UK (BS 1363), AU/NZ (AS/NZS 3112)120 V : Nema5-15R, NEMA GFCI (2x Nema5-15R avec GFCI)
Degré de protection	IP 21
Poids 7,7 kg/17 lbs
Dimensions (HxLxP en mm)(h x w x d, pouce)	117x232x3274,6x9,1x12,9(12 V modèle : 117x232x367)
ACCESSOIRES
Interrupteur on/off à distance Oui
Commutateur de transfert automatique Filax ou Multi
NORMES
Sécurité	EN/IEC 60335-1 / EN/IEC 62109-1 / UL 458 (3)
EMC	EN 55014-1 / EN 55014-2IEC 61000-6-1 / IEC 61000-6-3
Directive sur l'automobile	ECE R10-4 EN 50498
1) Charge non linéaire, facteur de crête 3:12) Touche de protection:a) court-circuit en sortieb) surchargec) tension de batterie trop éleveed) tension de batterie trop faiblee) température trop élevéef) ondulation CC trop élevée	3) UL 458 uniquement pour les convertisseurs avec prise de sortie GFCI

Illustration 1 : vue avant et arrière

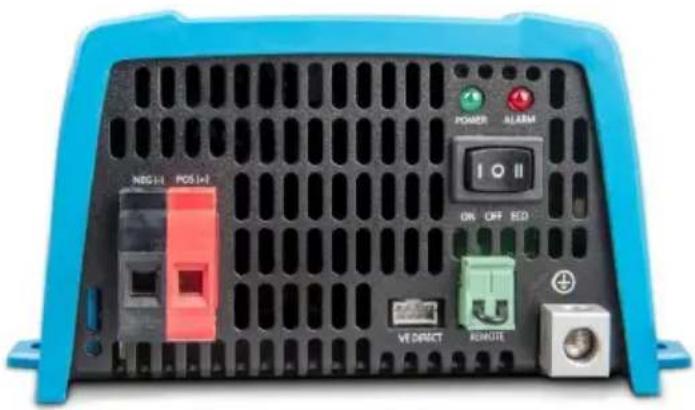

Exemple Vue de face :

POWER ALARM NOV ON OFF RED VE DIRECT REMOTE

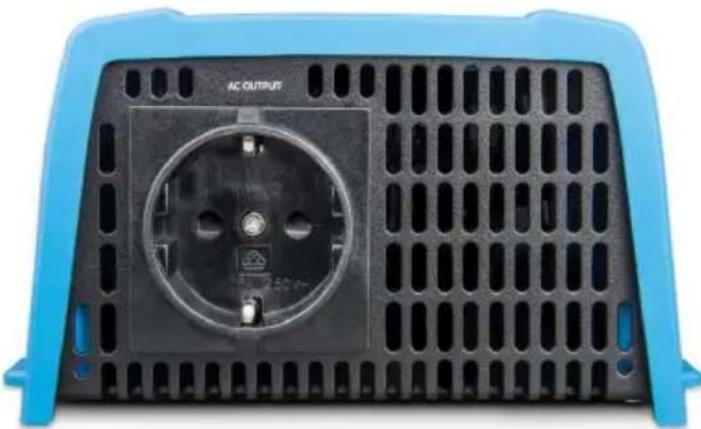

Exemple Vue arrière avec une prise Schuko :

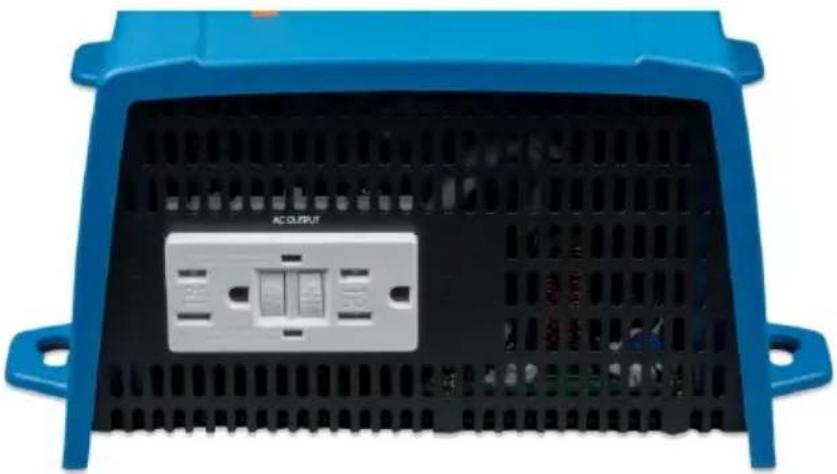

Exemple Vue arrière avec une prise NEMA-GFCI :

Consignes de montage

Montez le convertisseur avec quatre vis verticalement – vers le haut ou vers le bas – ou horizontalement – vers le haut ou vers le bas – (comme le montre l'Illustration 1) contre un mur robuste; ou horizontalement sur une surface au sol adaptée (comme le montre l'Illustration 2). Laissez un espace d'au moins 10 cm entre le convertisseur et les autres appareils/objets. Attention : la protection IP21 ne s'applique qu'à la méthode de montage la plus basse indiquée sur l'Illustration 2. Sinon, la protection IP20 s'applique. Ne montez pas le convertisseur à l'envers sur une surface.

Raccordement de la sortie neutre du convertisseur au châssis/terre

La sortie CA est isolée par rapport à l'entrée CC et le châssis. L'utilisation d'une vraie phase neutre peut être rendue obligatoire par les réglementations locales. Dans ce cas, l'un des fils de la sortie CA doit être branché au châssis, et le châssis doit être mis à la terre. À l'intérieur du convertisseur, un emplacement a été prévu afin de pouvoir raccorder le Neutre et le châssis. La manière de le faire est expliquée ci-dessous.

Assurez-vous de débrancher la batterie lorsque vous connectez le Neutre au fil de terre de protection (PE).

Vous pouvez trouver un câble PE interne, utilisé pour raccorder le Neutre et le châssis, après avoir retiré le cache en plastique. Un tournevis Torx T10 est nécessaire pour desserrer les quatre vis qui fixent le cache en plastique.

Les illustrations ci-dessous montrent les deux connexions possibles du fil PE :

1. Neutre flottant

Position du fil PE (indiquée par la flèche) :

2. Neutre connecté au fil de terre de protection.

Position du fil PE (indiquée par la flèche) :

Pour des convertisseurs de 800 VA et 1200 VA :

Pour ces convertisseurs, le fil de terre provenant du châssis peut être raccordé aussi bien au FJ1 (neutre flottant) qu'au FJ2 (neutre connecté à la terre/châssis). Les étiquettes FJ1 et FJ2 sont imprimées sur la carte du circuit imprimé. La position par défaut est FJ1, c'est-à-dire avec le neutre flottant.

TRANSFORMER AC SOCKET FJ2 FJ1

Taille des fils pour raccorder le châssis du convertisseur à la terre

Le fil de terre provenant de la cosse de la terre sur le châssis vers le sol devra présenter une section équivalente à au moins la moitié de celle des conducteurs utilisés pour le raccordement de la batterie. La taille maximale du conducteur qui s'ajuste à la cosse de la terre est de 25 mm². Utilisez le tableau ci-dessous pour trouver la section correcte correspondant au conducteur de terre.

Section de câble
à la batterie	à la masse
1,5 mm ^2	≥ 0,75 mm^2
2,5 mm ^2	≥ 1,5 mm^2
4 mm ^2	≥ 2,5 mm^2
6 mm ^2	≥ 4 mm^2
10 mm ^2	≥ 6 mm^2
16 mm ^2	≥ 10 mm^2
25 mm ^2	≥ 16 mm^2
35 mm ^2	25 mm ^2
