GEBRUIKSAANWIJZING Phoenix 250VA VICTRON ENERGY

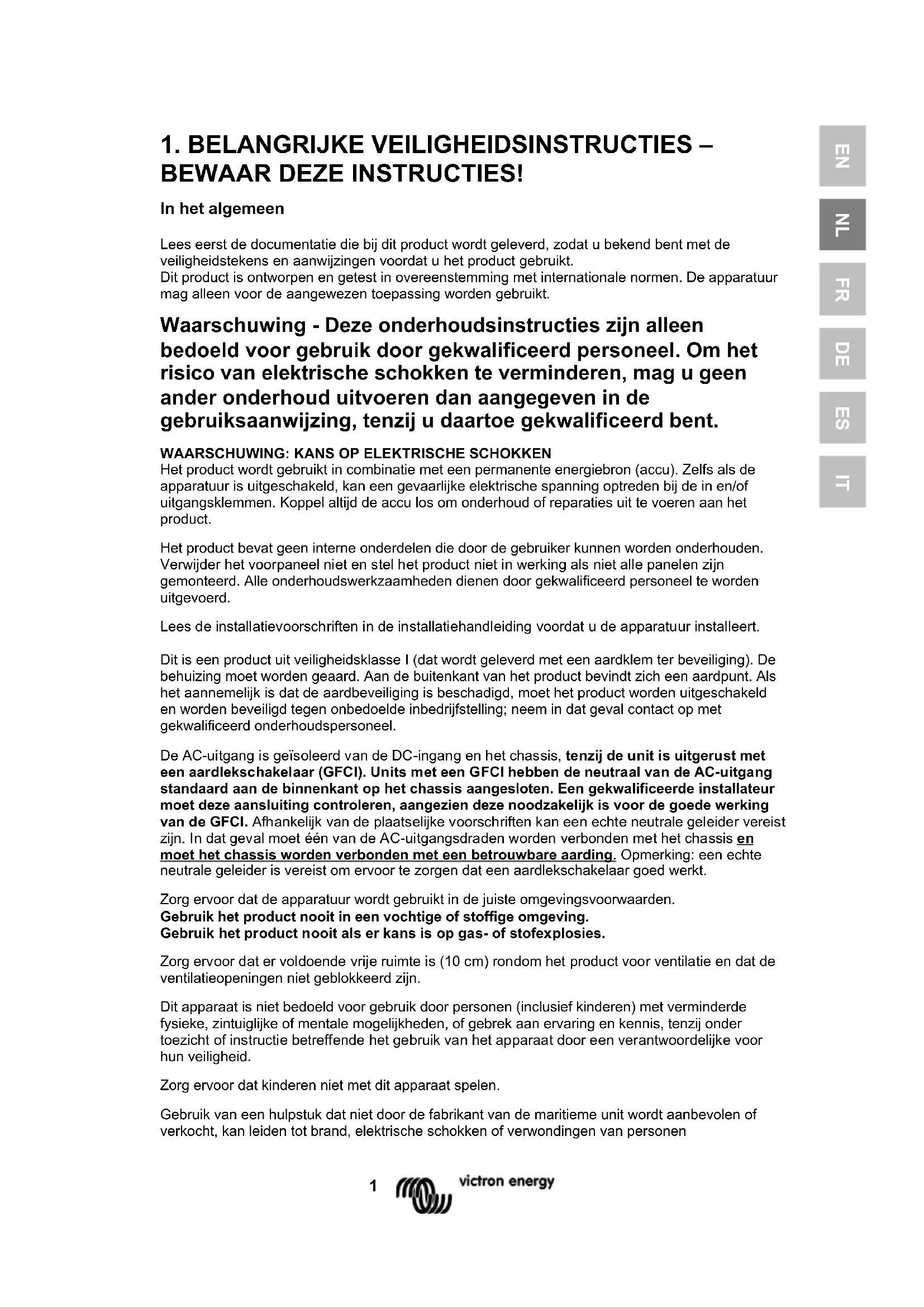

Lees eerst de documentatie die bij dit product wordt geleverd, zodat u bekend bent met de veiligheidstekens en aanwijzingen voordat u het product gebruikt.

Dit product is ontworpen en getest in overeenstemming met internationale normen. De apparatuur mag alleen voor de aangewezen toepassing worden gebruikt.

Waarschuwing - Deze onderhoudsinstructies zijn alleen bedoeld voor gebruik door gekwalificeerd personeel. Om het risico van elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan aangegeven in de gebruiksaanwijzing, tenzij u daartoe gekwalificeerd bent.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN

Het product wordt gebruikt in combinatie met een permanente energiebron (accu). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in en/of uitgangsklemmen. Koppel altijd de accu los om onderhoud of reparaties uit te voeren aan het product.

Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Verwijder het voorpaneel niet en stel het product niet in werking als niet alle panelen zijn gemonteerd. Alle onderhoudswerkzaamheden dienen door gekwalificeerd personeel te worden uitgevoerd.

Lees de installatievoorschriften in de installatiehandleiding voordat u de apparatuur installeert.

Dit is een product uit veiligheidsklasse I (dat wordt geleverd met een aardklem ter beveiliging). De behuizing moet worden geaard. Aan de buitenkant van het product bevindt zich een aardpunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product worden uitgeschakeld en worden beveiligd tegen onbedoelde inbedrijfstelling; neem in dat geval contact op met gekwalificeerd onderhoudspersoneel.

De AC-uitgang is geïsoleerd van de DC-ingang en het chassis, tenzij de unit is uitgerust met een aardlekschakelaar (GFCI). Units met een GFCI hebben de neutraal van de AC-uitgang standaard aan de binnenkant op het chassis aangesloten. Een gekwalificeerde installateur moet deze aansluiting controleren, aangezien deze noodzakelijk is voor de goede werking van de GFCI. Afhankelijk van de plaatselijke voorschriften kan een echte neutrale geleider vereist zijn. In dat geval moet één van de AC-uitgangsdraden worden verbonden met het chassis en moet het chassis worden verbonden met een betrouwbare aarding. Opmerking: een echte neutrale geleider is vereist om ervoor te zorgen dat een aardlekschakelaar goed werkt.

Zorg ervoor dat de apparatuur wordt gebruikt in de juiste omgevingsvoorwaarden.

Gebruik het product nooit in een vochtige of stoffige omgeving.

Gebruik het product nooit als er kans is op gas- of stofexplosies.

Zorg ervoor dat er voldoende vrije ruimte is (10 cm) rondom het product voor ventilatie en dat de ventilatieopeningen niet geblokkeerd zijn.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of gebrek aan ervaring en kennis, tenzij onder toezicht of instructie betreffende het gebruik van het apparaat door een verantwoordelijke voor hun veiligheid.

Zorg ervoor dat kinderen niet met dit apparaat spelen.

Gebruik van een hulpstuk dat niet door de fabrikant van de maritieme unit wordt aanbevolen of verkocht, kan leiden tot brand, elektrische schokken of verwondingen van personen

2. Beschrijving

VE.Direct-communicatiepoort

De VE.Direct-poort kan worden aangesloten op:

• een computer (VE.Direct-naar-USB-interfacekabel vereist)
- Apple- en Android-smartphones, tablets en overige apparaten ('VE.Direct Bluetooth Smart dongle vereist)

Volledig configureerbaar

• Schakel- en resetniveaus alarm voor lage accuspanning
- Niveaus voor het uitschakelen of opnieuw opstarten bij lage accuspanning, of Dynamisch uitschakelen
• Uitgangsspanning 210 - 245 V
• Uitgangsfrequentie 50 Hz of 60 Hz
• ECO-modus aan/uit, ECO-modusdetectieniveau en ECO-moduszoekinterval

Bewaking

Accuspanning, AC-uitgangsspanning, laadindicator, alarmen

Bewezen betrouwbaarheid

De volledige brug met ringkern transformator topologie heeft zijn betrouwbaarheid al vele jaren bewezen.

De omvormers zijn bestand tegen kortsluiting en beschermd tegen oververhitting, ongeacht of dit wordt veroorzaakt door overbelasting of een hoge omgevingstemperatuur.

Hoog opstartvermogen

Benodigd om belastingen te starten, zoals vermogen-omvormers voor LED lampen, gloeidraadlampen of elektrisch gereedschap.

ECO-modus

In de ECO-modus schakelt de omvormer over naar stand-by als de belasting onder een vooringestelde waarde daalt. Om de paar seconden, dit is instelbaar, wordt de omvormer ingeschakeld en controleert deze om de paar seconden, ook instelbaar, of de belasting weer is gestegen.

Stekker voor in- of uitschakelen op afstand

Een schakelaar voor in-/uitschakelen op afstand kan worden aangesloten op een tweepolige stekker of tussen de pluspool van de accu en het linker contact van de tweepolige stekker.

LED diagnose

Een rood en een groen LED lampje geven aan dat de omvormer in bedrijf is en geven de status van de verschillende beveiligingen aan.

Automatische omschakelaar

Om de belasting op een andere AC-bron over te dragen is er de automatische omschakelaar Voor de omvormers met een laag stroomverbruik adviseren wij onze Filax automatische omschakelaar. De Filax heeft een zeer korte omschakeltijd (minder dan 20 milliseconden), zodat computers en andere elektronische apparatuur kan blijven functioneren zonder onderbreking.

Beschikbaar met verschillende uitgangsstekkerbussen

Schuko, UK (BS-1363), AU/NZ (3112) of IEC-320 (inclusief mannetjesstekker)

3. Installatie

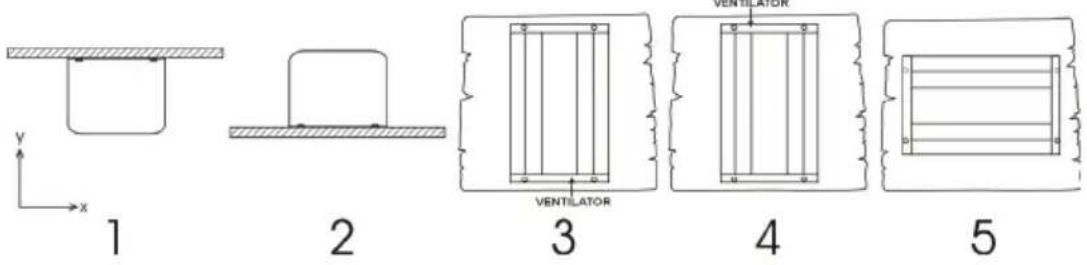

3.1 Plaatsing van de omvormer

1 2 3 4 5

1 Plafond montage
2 Vloer montage
3 Verticale muur montage, ventilator onder
4 Verticale muur montage, ventilator boven
5 Horizontale muur montage

Niet aanbevolen

OK

OK (pas op kleine objecten die door de ventilatie openingen aan de bovenkant kunnen vallen)

Niet aanbevolen

OK

Om een probleemloze werking van de omvormer te kunnen garanderen, moet de locatie waarin deze wordt geïnstalleerd aan de volgende eisen voldoen:

a) Vermijdt elk contact met water. Stel de omvormer niet bloot aan regen of mist.
b) Plaats de omvormer niet in direct zonlicht. De omgevingstemperatuur moet tussen -20 °C en 40 °C liggen (luchtvochtigheid < 95 % niet condenserend). In extreme situaties kan de behuizing van de omvormer een temperatuur bereiken van meer dan 70 °C.
c) Vermijd obstructie van de luchtstroming rond de omvormer. Laat minstens 10 centimeter ruimte vrij rond de omvormer. Wanneer de omvormer een te hoge temperatuur heeft bereikt, zal deze zichzelf uitschakelen. Als de omvormer is afgekoeld tot een acceptabele temperatuur schakelt deze weer in.

3.2 Aansluiting op de accu

Om de volledige capaciteit van het product te kunnen benutten, dient uitsluitend gebruik te worden gemaakt van accu's met voldoende capaciteit en van accukabels met de juiste doorsnede. Zie tabel:

	12/250	24/250	48/250		12/375	24/375	48/375
Min. accucapaciteit	30 Ah	20 Ah	10 Ah		40 Ah	30 Ah	15 Ah
Interne DC-zekering	2 x 30 A	30 A	25 A		2 x 40 A	40 A	25 A
Zekeringstype(Fabrikant: Littelfuse)	ATOF32 V	ATOF32 V	FKS80 V		ATOF32 V	ATOF32 V	FKS80 V
Zekering vervangbaar	nee	nee	nee		nee	nee	nee
Aanbevolen DC-kabel Doorsnede (mm ^2 )
0 – 1,5 m	4 mm ^2	2,5 mm ^2	1,5 mm ^2		6 mm ^2	4 mm ^2	2,5 mm ^2
1,5 – 3 m	6 mm ^2	4 mm ^2	2,5 mm ^2		10 mm ^2	6 mm ^2	4 mm ^2

	12/500	24/500	48/500		12/800	24/800	48/800
Min. accucapaciteit	60 Ah	40 Ah	20 Ah		100 Ah	50 Ah	30 Ah
Interne DC-zekering	3 x 35 A	2 x 25 A	30 A		125 A	2 x 40 A	2 x 20 A
Zekeringstype(Fabrikant: Littelfuse)	ATOF32 V	ATOF32 V	FKS80 V		MIDI32 V	ATOF32 V	FKS80 V
Zekering vervangbaar	nee	nee	nee		ja	nee	nee
Aanbevolen DC-kabel Doorsnede (mm ^2 )
0 – 1,5 m	6 mm ^2	6 mm ^2	4 mm ^2		16 mm ^2	6 mm ^2	4 mm ^2
1,5 -3 m	10 mm ^2	10 mm ^2	6 mm ^2		25 mm ^2	10 mm ^2	6 mm ^2

	12/1200	24/1200	48/1200
Min. accucapaciteit.	150 Ah	60 Ah	30 Ah
Interne DC-zekering	200 A	100 A	50 A
Zekeringstype(Fabrikant: Littelfuse)	MIDI32 V	MIDI32 V	MIDI58 V
Zekering vervangbaar	ja	ja	ja
0 – 1,5 m	25 mm ^2	10 mm ^2	6 mm ^2
1,5 -3 m	35 mm ^2	16 mm ^2	10 mm ^2

De omvormers zijn uitgerust met een interne DC-zekering (zie de tabel hierboven voor de nominale waarde). Als de DC-kabel langer wordt dan 1,5 m, moet een extra zekering of DC-stroomonderbreker dicht bij de accu worden geplaatst. Belangrijke opmerking: voor UL-gecertificeerde (NEMA GFCI) omvormers is het verplicht een zekering of DC-stroomonderbreker dicht bij de accu te installeren, zelfs als de kabellengte minder dan 1,5 m bedraagt.

Als de accukabels met omgekeerde polariteit worden aangesloten, brandt de interne zekering door en kan de omvormer beschadigd raken. De interne zekering is niet altijd vervangbaar (zie tabel hierboven).

3.3 Draaddoorsnede voor het verbinden van het omvormerchassis met de aarde

De aardgeleider die van het aardingslipje op het chassis naar de grond leidt, moet een doorsnede hebben die ten minste half zo groot is als die van de geleiders die worden gebruikt voor de accuverbinding: zie bijlage B.

3.4 Aansluiting op de belasting

Sluit de uitgang van de omvormer nooit aan op een andere AC-bron, zoals een AC-stopcontact voor huishoudelijk gebruik of een stroomgenerator.

De omvormer heeft geen zekering in de AC-uitgang. De AC-bekabeling wordt beschermd door een snelwerkende stroombegrenzer in geval van kortsluiting en een overbelastingsdetectiemechanisme dat de kenmerken van een zekering nabootst (d.w.z. snellere uitschakeling bij grotere overbelasting). Het is belangrijk dat u de bedrading de juiste dikte heeft op basis van het vermogen van de omvormer.

3.5 Het aansluiten van de nuluitgang van de omvormer op het chassis/aarde

De AC-uitgang is geïsoleerd van de DC-ingang en het chassis. Lokale voorschriften vereisen mogelijk een werkelijk nuluitgang. In dit geval moet een van de AC-uitgangsdraden op het chassis worden aangesloten en moet het chassis op een betrouwbare aarde zijn aangesloten: zie bijlage A

3.6 Stekker voor in- of uitschakelen op afstand

Een schakelaar voor in- of uitschakelen op afstand kan worden aangesloten op de tweepolige stekker. Of het linker contact van de stekker kan worden omgezet naar de positieve accuklem: handig in automobieltoepassingen, verbind dit dan met het ontstekingscontact.

Opmerking: ook de schakelaar aan de voorkant moet op On of ECO staan, anders start de omvormer niet.

3.7 Configuratie

De omvormer is klaar voor gebruik met de fabrieksinstellingen (zie specificaties) en kan worden geconfigureerd met een computer ('VE.Direct-naar-USB-interfacekabel vereist), Apple- en Android-smartphones, tablets en overige apparaten ('VE.Direct Bluetooth Smart dongle vereist).

4. Bediening

4.1 LED aanduidingen

Groene LED		Status	Probleemoplossing
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●		Omvormer aan	Rode LED uitstatus OKRode LED brandt of knippert:De omvormer is nog aan, maar zal uitschakelen als de toestand verslechtert. Zie de rode LED tabel voor de waarschuwingsreden
●●———Langzameenkeleimpuls		ECO-modus	Als de omvormer steeds in- en uitschakelt als er een belasting is aangesloten, kan het zijn dat de belasting te klein is in vergelijking met de huidige ECO-modusinstellingen. Verhoog de belasting of wijzig de ECO-modusinstellingen. (minimum ECO-modusinstelling: 15 W)
●—●—————dubbeleimpuls	Snelle	Uit en wachtend	Omvormer is uitgeschakeld door een beveiliging. De omvormer start automatisch opnieuw zodra alle alarmomstandigheden zijn opgeheven. Zie de rode LED status voor de reden van uitschakeling.
———————	Uit	Omvormer uit	Rode LED uitControleer de On/Off/ECO-schakelaar: deze dient in de stand On of in de ECO-stand te staan.Controleer de stekker voor in- of uitschakelen op afstand.Controleer de DC-kabelaansluitingen en zekeringen.Omvormerzekering doorgebrand: de omvormer moet worden geretourneerd voor onderhoud.Rode LED brandt of knippertDe omvormer is uitgeschakeld door een beveiliging. Deze zal niet meer automatisch opnieuw starten. De rode LED geeft de reden voor uitschakeling aan. Verwijderen de oorzaak en herstart daarna de omvormer door deze op Off te zetten en vervolgens weer op On.

Rode LED		Aanduiding	Probleemoplossing
●●●●●●●●●	Brandt continu	Overbelasting	Verminder de belasting
●●●●----langzaam	Knippert	Accuspanninglaag	Accu opladen of vervangenControleer de DC-kabelaansluitingenControleer of de kabeldoorsnede voldoende groot is.Zie paragraaf 4.3 Beveiligingen en automatische herstarts voor het gedrag bij handmatige en automatische herstart.
●-●-●-●-	Knippert snel	Accuspanninghoog	Verlaag de DC-ingangsspanning, controleer of de lader defect is
●-●----impuls	Dubbele	Hoge temp.	Verlaag de belasting en/of verplaats de omvormer naar een beter geventileerde ruimte
●----●----impuls	Snelle enkele	Hoge DC-rimpelspanning	Controleer de DC-kabelaansluitingen en de kabeldoorsnede.

4.2 ECO-modus

Zet de schakelaar aan de voorkant op ECO-modus om het stroomverbruik bij nullast te verlagen. De omvormer schakelt automatisch uit zodra deze detecteert dat er geen belasting is aangesloten. Daarna schakelt de omvormer, om de 2,5 seconden, kort aan om een belasting te detecteren. Als de uitgangsstroom het ingestelde niveau overschrijdt, blijft de omvormer werken. Het minimale vermogen, waarbij de omvormer standaard uit de ECO-modus schakelt is 15 watt. Het standaard zoekinterval voor de ECO-modus is 2,5 seconden.

Opmerking: De vereiste ECO-modusinstellingen hangen sterk af van het soort belasting: inductieve, capacitieve of niet-lineaire. Aanpassing kan nodig zijn.

4.3 Beveiligingen en automatische herstarts

Overbelasting

Sommige belastingen, zoals motoren of pompen, veroorzaken een hoge inschakelstroom bij het opstarten. In dergelijke omstandigheden is het mogelijk dat de opstartstroom hoger is dan het overstroomschakelniveau van de omvormer. In dat geval daalt de uitgangsspanning snel om de uitgangsstroom van de omvormer te beperken. Als het overstroomschakelniveau steeds wordt overschreden, schakelt de omvormer uit, wacht 30 seconden en start dan opnieuw.

Na drie herstarts, gevolgd door nog een overbelasting binnen 30 seconden na de herstart, schakelt de omvormer uit en blijft uit. De LEDs geven dan uitschakeling door overbelasting aan. Om de omvormer weer te starten, moet deze worden uitgeschakeld en weer ingeschakeld.

Accuspanning laag (regelbaar)

De omvormer schakelt uit als de DC-ingangsspanning onder het uitschakelniveau i.v.m. lage accuspanning daalt. Na een minimale vertraging van 30 seconden start de omvormer weer opnieuw als de spanning boven het herstartniveau bij de lage accuspanning stijgt.

Na drie herstarts, gevolgd door uitschakeling i.v.m. lage accuspanning binnen 30 seconden na de herstart, schakelt de omvormer uit en stopt ook met herstartpogingen. De LEDs geven een uitschakeling door lage accuspanning aan. Om de omvormer weer te starten, schakelt u deze uit en daarna weer in of u laadt de accu: zodra de accuspanning is gestegen en daarna 30 seconden boven het ladingsdetectieniveau blijft, schakelt de omvormer in.

Zie de tabel Technische gegevens voor de standaarduitschakelniveaus i.v.m. lage accuspanning en de herstartniveaus. Deze kunnen worden gewijzigd met de VictronConnect App.

Hoge accuspanning

Verlaag de DC-ingangsspanning en/of controleer of de accu- of zonne-energielader in het systeem niet defect is. Na uitschakeling als gevolg van een hoge accuspanning, wacht de omvormer eerst 30 seconden en probeert daarna weer te starten zodra de accuspanning tot het acceptabele niveau is gedaald.

Zie de tabel Technische gegevens voor de standaardlaagspanningsniveaus voor het uitschakelen en opnieuw opstarten van de accu. Het is mogelijk deze te veranderen met VictronConnect (computer of app).

Als alternatief kan de Dynamische Afsluiting geïmplementeerd worden, zie https://www.victronenergy.com/live/ve.direct:phoenix-inverters-dynamic-cutoff

Hoge temperatuur

Een hoge omgevingstemperatuur of hoge belasting kan leiden tot een uitschakeling als gevolg van overtemperatuur. De omvormer start dan na 30 seconden opnieuw. De omvormer blijft niet uit na meerdere herstartpogingen. Verlaag de belasting en/of verplaats de omvormer naar een beter geventileerde ruimte.

Hoge DC-rimpelspanning

Een hoge DC-rimpelspanning wordt over het algemeen veroorzaakt door losse DC-kabelaansluitingen en/of een te dunne DC-bedrading. Als de omvormer is uitgeschakeld als gevolg van een hoge DC-rimpelspanning, wacht deze 30 seconden en start dan opnieuw.

Na drie herstarts, gevolg door een uitschakeling door een hoge DC-rimpelspanning binnen 30 seconden na de herstart, schakelt de omvormer uit en stopt ook met pogingen om opnieuw te starten. Om de omvormer weer te starten, moet deze worden uitgeschakeld en weer ingeschakeld.

Een continue hoge DC-rimpelspanning verkort de levensduur van de omvormer.

Phoenix Omvormer	12 Volt	12/250	12/375	12/500	12/800
	24 Volt	24/250	24/375	24/500	24/800
	48 Volt	48/250	48/375	48/500	48/800
Cont. vermogen bij 25 °C (1)		250 VA	375 VA	500 VA	800 VA
Cont. vermogen bij 25 °C / 40 °C		200 / 175 W	300 / 260 W	400 / 350 W	650 / 560 W
Piekvermogen		400 W	700 W	900 W	1500 W
AC-spanning / -frequentie uitgang (instelb.)		230 VAC of 120 VAC +/- 3 % 50 Hz or 60 Hz +/- 0,1 %
Ingangsspanningsbereik		9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 VDC
Uitschakeling bij lage accuspanning (instelb.)		9,3 / 18,6 / 37,2 VDC
Herstart & alarm lage accuspanning (instelb.)		10,9 / 21,8 / 43,6 VDC
Detectie accu opgeladen (instelbaar)		14,0 / 28,0 / 56,0 VDC
Max. rendement		87/88/88 %	89/89/90 %	90/90/91 %	90/90/91 %
Nullastvermogen		4,2/5,2/7,9 W	5,6/6,1/8,5 W	6/6,5/9 W	6,5/7/9,5 W
Standaard nullastvermogen in ECO-modus (standaard zoekinterval: 2,5 s, instelbaar)		0,8/1,3/2,5 W	0,9/1,4/2,6 W	1/1,5/3 W	1/1,5/3 W
Stop- en startvermogensinstelling ECO-modus		Regelbaar
Beveiliging (2)		a - f
Bedrijfstemperatuurbereik		-40 tot +60 °C (ventilatorkoeling) (neemt 1,25 % af per °C boven 40 °C)
Luchtvochtigheid (geen condensvorming)		max. 95 %
BEHUIZING
Materiaal en kleur		Stalen frame en kunststofbehuizing (blauw RAL 5012)
Accu-aansluiting		Schroefklemmen
Maximale kabeldoorsnede		10 mm2 / AWG8			25/10/10 mm2/WG4/8/8
Standaard AC-uitgangen		230 V: Schuko (CEE 7/4), IEC-320 (inclusief mannetjesstekker) UK (BS 1363), AU/NZ (AS/NZS 3112) 120 V: Nema5-15R, NEMA GFCI (2 x Nema5-15R met GFCI)
Beschermingsklasse		IP 21
Gewicht		2,4 kg /5,3 lbs	3,0 kg /6,6 lbs	3,9 kg/8,5 lbs	5,5 kg/12 lbs
Afmetingen (hxbxd, mm) (hxbxd, inch)		86x165x260	86x165x260	86x172x275	105x216x305
		3,4x6,5x10,2	3,4x6,5x10,2	3,4x6,8x10,8	4,1x8,5x12,1(12 V model:105x230x325)
ACCESSOIRES
Aan-uit op afstand		Ja
Automatische omschakelaar		Filax of Multi
NORMEN
Veiligheid		NEN-EN-IEC 60335-1 / NEN-EN-IEC 62109-1 / UL 458 (3)
EMC		NEN-EN 55014-1 / NEN-EN 55014-2IEC 61000-6-1 / IEC 61000-6-3
Voertuigrichtlijn		ECE R10-4 EN 50498
1) Niet-lineaire belasting, topfactor 3:1		3) UL 458 alleen voor omvormers met GFCI-uitgangscontactdoos
2) Beveiliging:a) Uitgangskortsluitingb) Overbelastingc) Accuspanning te hoogd) Accuspanning te laage) Temperatuur te hoogf) DC-rimpelspanning te hoog

Technische gegevens, vervolg

Phoenix Inverter	12 Volt	12/1200
	24 Volt	24/1200
	48 Volt	48/1200
Cont. vermogen bij 25 °C (1)		1200 VA
Cont. vermogen bij 25 °C / 40 °C		1000 / 900 W
Piekvermogen		2200 W
AC-spanning / -frequentie uitgang (instelb.)		230 VAC of 120 VAC +/- 3 % 50 Hz of 60 Hz +/- 0,1 %
Ingangsspanningsbereik		9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 VDC
Uitschakeling bij lage accuspanning (instelb.)		9,3 / 18,6 / 37,2 VDC
Herstart & alarm lage accuspanning (instelb.)		10,9 / 21,8 / 43,6 VDC
Detectie accu opgeladen (instelbaar)		14,0 / 28,0 / 56,0 VDC
Max. rendement		92 / 94 / 94 %
Nullastvermogen		8 / 9,5 / 10 W
Standaard nullastvermogen in ECO-modus(standaard zoekinterval: 2,5 s, instelbaar)		1 / 1,7 / 2,7 W
Stop- en startvermogensinstelling ECO-modus		Regelbaar
Beveiliging (2) a – f
Bedrijfstemperatuurbereik		-40 to +60 °C (ventilatorkoeling)(nemt 1,25 % af per °C boven 40 °C)
Luchtvochtigheid (geen condensvorming) max 95 %

BEHUIZING
Materiaal en kleur	Stalen frame en kunststofbehuizing (blauw RAL 5012)
Accu-aansluiting Schroefklemmen
Maximale kabeldoorsnede	35/25/25 mm^2 / AWG2/4/4
Standaard AC-uitgangen	230 V: Schuko (CEE 7/4), IEC-320 (incl. mannetjesstekker)UK (BS 1363), AU/NZ (AS/NZS 3112)120 V: Nema5-15R, NEMA GFCI (2 x Nema5-15R met GFCI)
Beschermingsklasse	IP 21
Gewicht 7,7 kg/17 lbs
Afmetingen (hxbxd, mm)(hxbxd, inch)	117x232x3274,6x9,1x12,9(12 V model: 117x232x367)

ACCESSOIRES
Aan-uit op afstand Ja
Automatische omschakelaar Filax of Multi
NORMEN
Veiligheid	EN/IEC 60335-1 / EN/IEC 62109-1 / UL 458 (3)
EMC	EN 55014-1 / EN 55014-2IEC 61000-6-1 / IEC 61000-6-3
Voertuigrichtlijn	ECE R10-4 EN 50498
1) Niet-lineaire belasting, topfactor 3:12) Beveiliging:a) Uitgangskortsluitingb) Overbelastingc) Accuspanning te hoogd) Accuspanning te laage) Temperatuur te hoogf) DC-rimpelspanning te hoog	3) UL 458 alleen voor omvormers met GFCI-uitgangscontactdoos

Afb. 1: Voor- en achteraanzicht

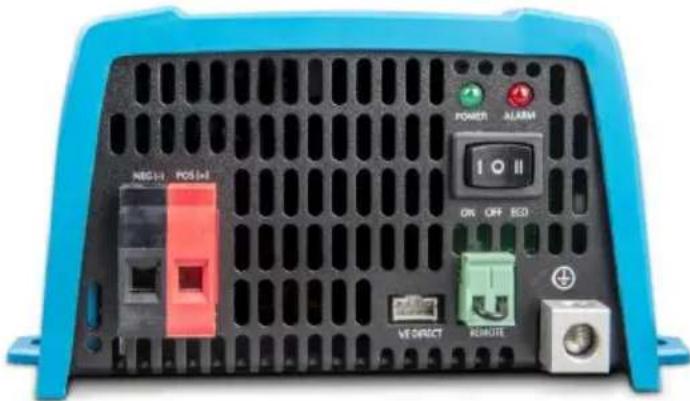

Voorbeeld vooraanzicht:

NBG+1 POS+1 POWER ALARM ON OFF RED VT DIRECT ROUTER

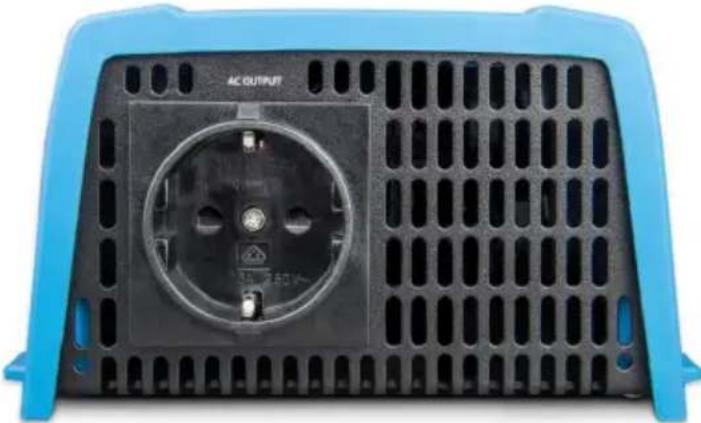

Voorbeeld achteraanzicht met Shuko-uitgang:

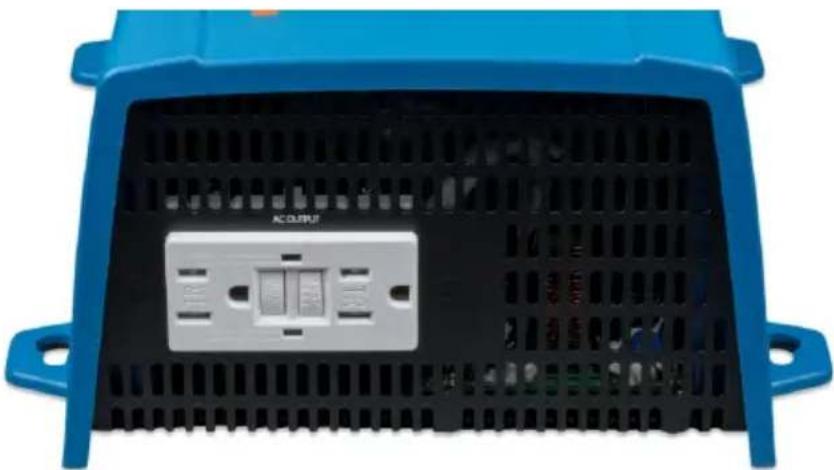

Voorbeeld achteraanzicht met NEMA GFCI-uitgang:

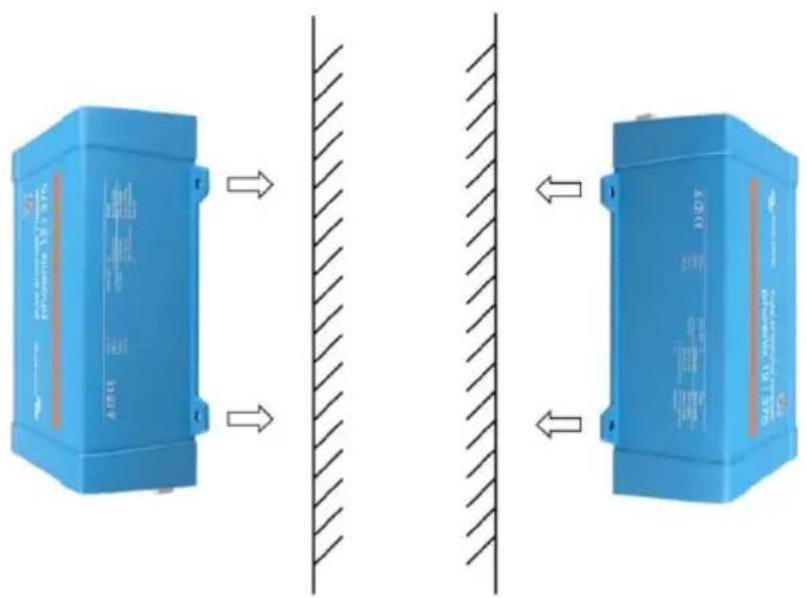

Bevestigingsinstructies

Bevestig de omvormer met vier schroeven verticaal naar boven of naar onderen gericht, of horizontaal naar boven of naar onderen gericht (zoals aangegeven in Afbeelding 1) tegen een stevige muur of horizontaal op een geschikte grondoppervlakte (zoals aangegeven in Afbeelding 2). Houd het op tenminste 4 inches (10 cm) afstand van andere apparaten/objecten. Pas op dat IP21 alleen van toepassing is op de onderste montagemethode afgebeeld in Afb. 2; anders is IP20 van toepassing. Bevestig de omvormer niet ondersteboven op een grondoppervlakte.

Bijlage A

De neutrale uitgang van de omvormer aansluiten op het chassis/aarding

De AC-uitgang is gescheiden van de DC-ingang en het chassis. Lokale voorschriften vereisen mogelijk een werkelijke nuluitgang. In dit geval moet een van de AC-afvoerdraden op het chassis worden aangesloten en moet het chassis op een betrouwbare aarding worden aangesloten. De omvormer maakt het mogelijk om de nuluitgang en het chassis te verbinden; hieronder leggen we uit hoe u dat kunt doen.

Zorg ervoor dat de accu is losgekoppeld wanneer u de nuluitgang op de beschermende aarding (PE) aansluit.

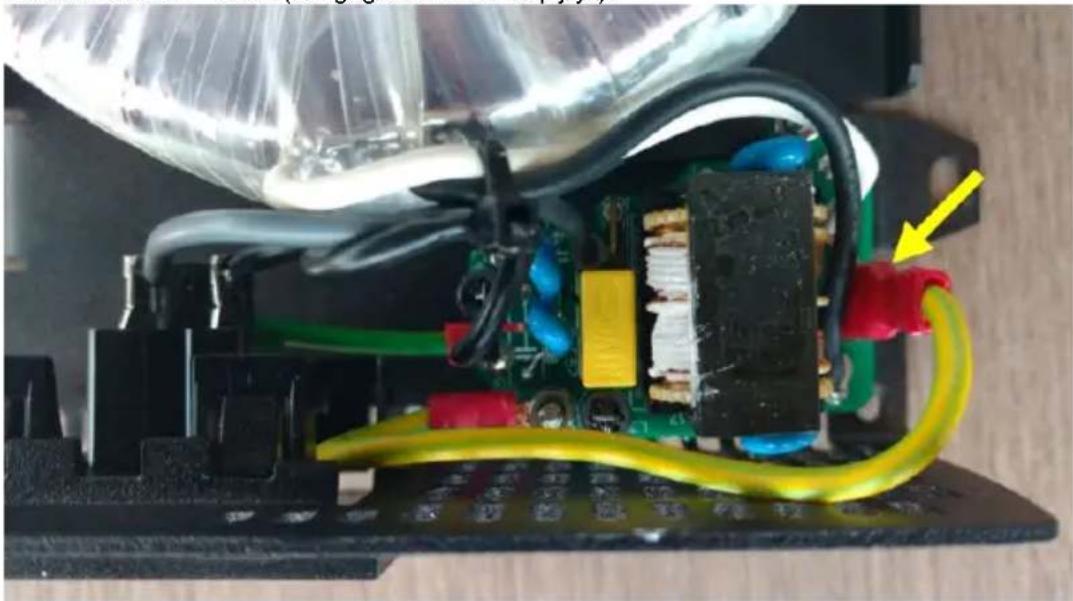

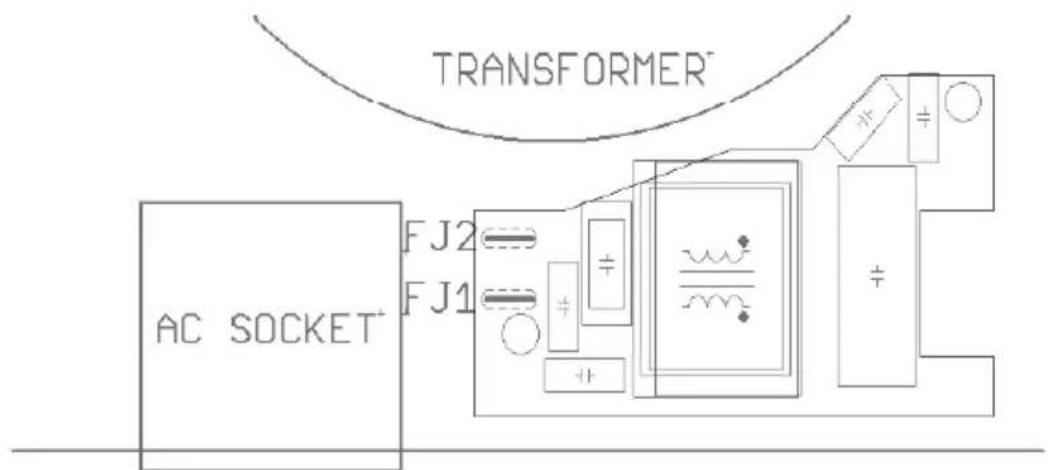

U kunt toegang krijgen tot de interne PE-draad, die wordt gebruikt om de nuluitgang en het chassis te verbinden, na het verwijderen van de plastic kap. U heeft een Torx T10-schroevendraaier nodig om de vier schroeven los te maken, die de plastic kap op zijn plaats houden.

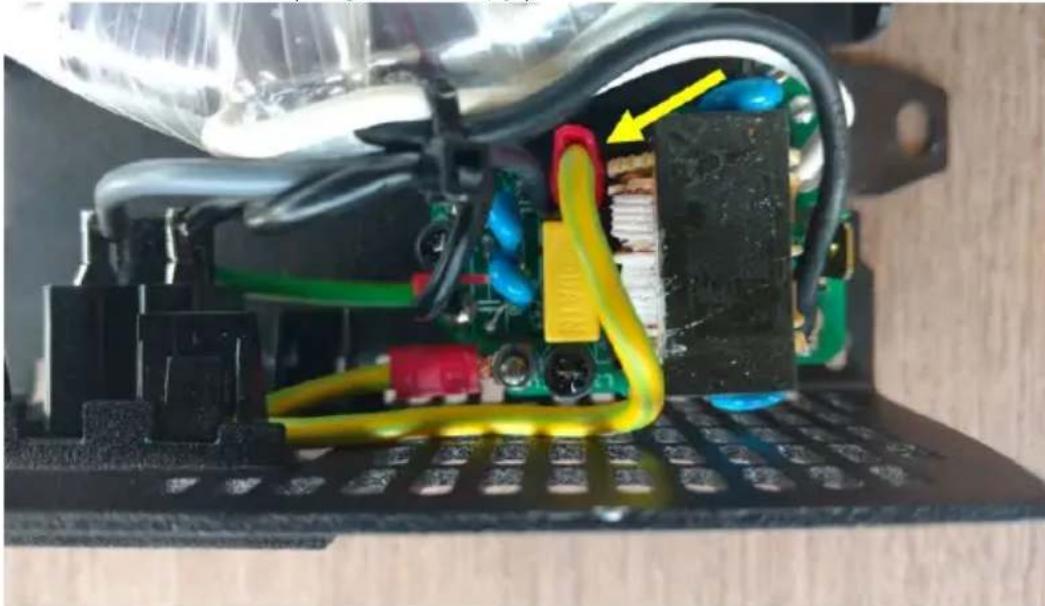

In de afbeeldingen hieronder worden de twee mogelijke aansluitingen voor de PE-kabel getoond.

Voor 250 VA-, 375 VA- en 500 VA-omvormers:

1. Nuluitgang potentiaalvrij

Positie van de PE-kabel (aangegeven door het pijltje):

1. Neutrale pool verbonden met beschermende aarding Positie van de PE-draad (aangeduid door pijl.)


Voor de 800 VA- en 1200 VA-omvormers:

Voor deze omvormers kan de aardingsdraad van het chassis aangesloten worden op zowel de FJ1 (nuluitgang potentiaalvrij) als de FJ2 (nuluitgang aangesloten op de aarding/chassis). De labels FJ1 en FJ2 zijn op de printplaat geprint. De standaardpositie is FJ1, bijv. nuluitgang is pontentiaalvrij.

TRANSFORMER AC SOCKET+ FJ2 FJ1

Draaddikte voor het aansluiten van het omvormerchassis op de aarding

De aardingsgeleider die van het aardingslipje op het te aarden chassis is aangesloten, moet een doorsnede hebben die tenminste half zo groot is als die van de geleiders die gebruikt worden voor de accu-aansluiting. De maximale geleidersomvang die op het aardingslipje past, is 25 mm ^2 . Gebruik de onderstaande tabel om de juiste doorsnede te vinden voor de aardingsgeleider.

Doorsnede van draad
naar accu	naar beschermende aarding
1,5 mm2	≥ 0,75 mm2
2,5 mm2	≥ 1,5 mm2
4 mm2	≥ 2,5 mm2
6 mm2	≥ 4 mm2
10 mm2	≥ 6 mm2
16 mm2	≥ 10 mm2
25 mm2	≥ 16 mm2
35 mm2	25 mm2

1. CONSIGNES DE SÉCURITÉ IMPORTANTES – CONSERVEZ CES INSTRUCTIONS !

Généralités
