GEBRUIKSAANWIJZING Phoenix Inverter 123000 230V VICTRON ENERGY

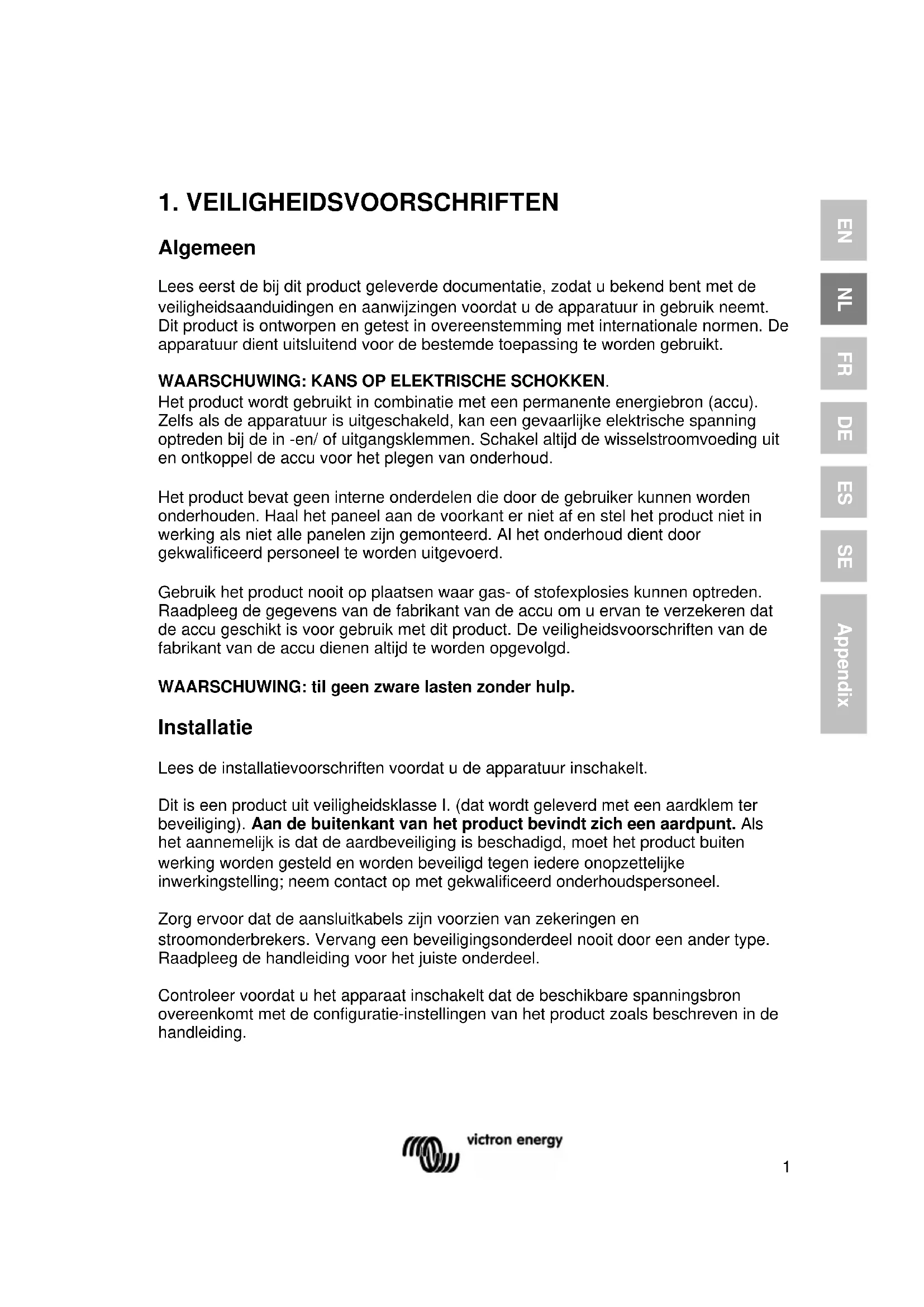

Algemeen Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt. Dit product is ontworpen en getest in overeenstemming met internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gebruikt. WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN. Het product wordt gebruikt in combinatie met een permanente energiebron (accu). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in -en/ of uitgangsklemmen. Schakel altijd de wisselstroomvoeding uit en ontkoppel de accu voor het plegen van onderhoud. Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Haal het paneel aan de voorkant er niet af en stel het product niet in werking als niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd. Gebruik het product nooit op plaatsen waar gas- of stofexplosies kunnen optreden. Raadpleeg de gegevens van de fabrikant van de accu om u ervan te verzekeren dat de accu geschikt is voor gebruik met dit product. De veiligheidsvoorschriften van de fabrikant van de accu dienen altijd te worden opgevolgd. WAARSCHUWING: til geen zware lasten zonder hulp. Installatie Lees de installatievoorschriften voordat u de apparatuur inschakelt. Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter beveiliging). Aan de buitenkant van het product bevindt zich een aardpunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product buiten werking worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel. Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander type. Raadpleeg de handleiding voor het juiste onderdeel. Controleer voordat u het apparaat inschakelt dat de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product zoals beschreven in de handleiding.2

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in bedrijf in de regen of in een stoffige omgeving. Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet zijn geblokkeerd. Installeer het product in een hittebestendige omgeving. Voorkom daarom de aanwezigheid van bijvoorbeeld chemicaliën, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe omgeving. Vervoer en opslag Zorg ervoor dat de netspanning en accukabels zijn losgekoppeld bij opslag of vervoer van het product. Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur wordt vervoerd in een andere dan de originele verpakking. Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de – 20°C en 60°C liggen. Raadpleeg de handleiding van de fabrikant van de accu met betrekking tot vervoer, opslag, laden, herladen en verwijderen van de accu.3 EN NL FR DE ES SE Appendix

SinusMax – Superieure techniek De Phoenix omvormers zijn ontwikkeld voor professioneel gebruik en geschikt voor zeer uiteenlopende toepassingen. Dankzij hybride HF technologie gaan uitzonderlijke specificaties en mogelijkheden gepaard met licht gewicht en geringe afmetingen. Extra hoog startvermogen Een belangrijke eigenschap van de SinusMax technologie is het hoge piekvermogen. De Phoenix omvormers zijn daarom zeer geschikt voor apparaten die een hoog startvermogen vragen zoals compressoren, elektromotoren en airconditioners. Praktisch onbegrensd vermogen dankzij parallelschakeling Twee tot zes omvormers of kunnen parallel geschakeld worden. Zo kan met 6 stuks Phoenix 24/5000 een uitgangsvermogen van 30 kVA bereikt worden. De omvormers kunnen bovendien in 3 fase configuratie geschakeld worden. Overschakelen naar een andere voedingsbron: de volautomatische omschakelautomaat Indien automatische omschakeling gewenst is, adviseren wij om de MultiPlus of Quattro serie toe te passen. De MultiPlus/Quattro heeft een geïntegreerde omschakel automaat en de laadfunctie kan uitgeschakeld worden. De omschakeltijd van de MultiPlus/Quattro is zo kort dat computers en andere gevoelige apparaten ongestoord blijven functioneren. Programmeerbaar relais De Phoenix omvormer is voorzien van een multifunctioneel relais, dat standaard is geprogrammeerd als alarm relais. Het relais kan echter voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat. Programmeerbaar met dipswitches, met een VE.Net paneel, en met de PC De Phoenix omvormer wordt klaar voor gebruik geleverd. Mocht u sommige instelling willen wijzigen, dan zijn er de volgende mogelijkheden: - De belangrijkste instellingen: uiterst eenvoudig met DIP switches. - Alle instellingen met een PC en gratis software. Gratis verkrijgbaar bij Victron Energy en beschikbaar op www.victronenergy.com4

Wanneer de schakelaar op “on” wordt geschakeld werkt het apparaat volledig. De omvormer zal inschakelen en de LED “inverter on” zal gaan branden.

3.2 Afstandsbediening

Afstandsbediening is mogelijk met een simpele aan/uit schakelaar of met een Phoenix Inverter Control paneel.

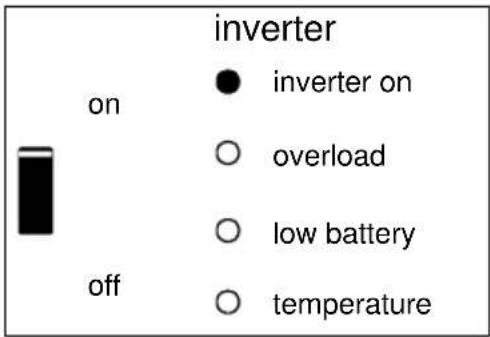

inverter De omvormer staat aan en levert vermogen aan de belasting.

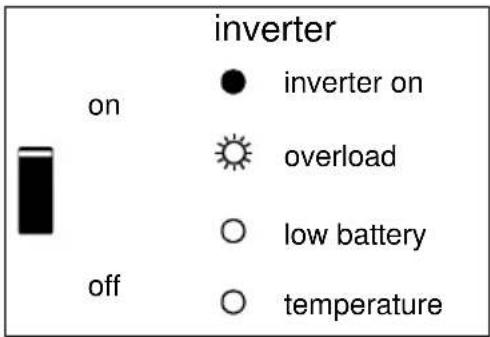

inverter Het nominale vermogen van de omvormer wordt overschreden.

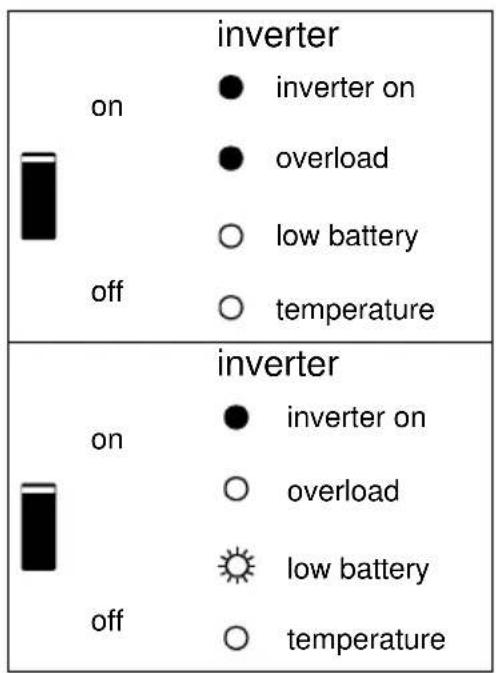

inverter De omvormer is uitgeschakeld vanwege overbelasting of kortsluiting.

inverter De accu is bijna leeg.

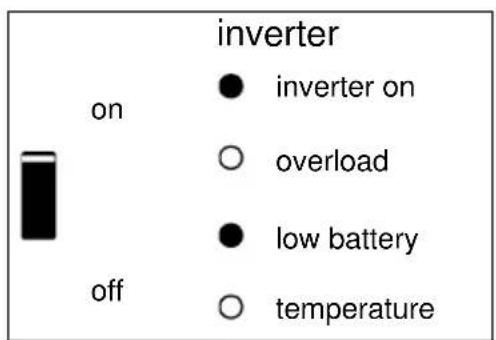

inverter De omvormer is uitgeschakeld vanwege te lage accu spanning.

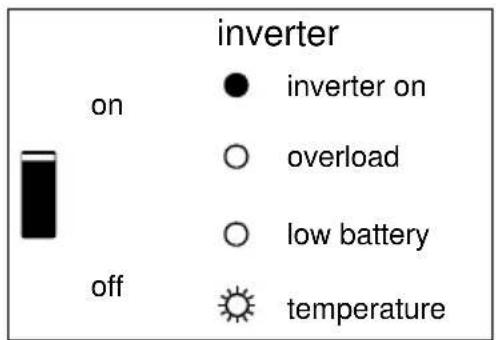

inverter De interne temperatuur wordt kritisch.

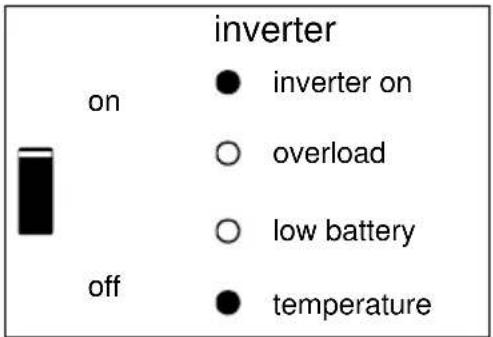

inverter De omvormer is uitgeschakeld vanwege te hoge interne temperatuur.

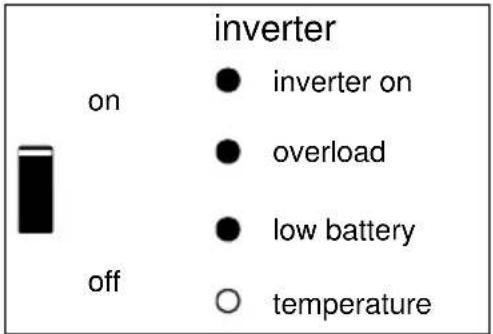

inverter -Knipperen de LED’s om en om dan is de accu bijna leeg en wordt het nominale vermogen overschreden. -Als “overload” en “low battery” tegelijk knipperen is er een te hoge rimpelspanning op de accuaansluiting.

inverter De omvormer is uitgeschakeld vanwege een te hoge rimpelspanning op de accuaansluiting.

Dit product mag alleen door een gekwalificeerde elektrotechnicus worden geïnstalleerd.

De Phoenix Inverter dient in een droge, goed geventileerde ruimte te worden geïnstalleerd zo dicht mogelijk bij de accu’s. Rondom het apparaat dient een ruimte van tenminste 10 cm te worden vrijgehouden voor koeling.

Een te hoge omgevingstemperatuur heeft de volgende consequenties:

• Lager piek vermogen of geheel afschakelen van de omvormer. Plaats het apparaat nooit direct boven de accu’s.

De Phoenix Inverter is geschikt voor wandmontage. Voor de montage zijn aan de achterzijde van de behuizing gaten aangebracht, zie appendix G. Het apparaat kan zowel horizontaal als verticaal gemonteerd worden maar verticaal monteren is de beste montage. In deze positie is de koeling namelijk optimaal.

De binnenzijde van het apparaat dient ook na installatie goed bereikbaar te blijven. Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Houd de afstand tussen de Phoenix Inverter en de accu zo kort mogelijk om het spanningsverlies over de kabels tot een minimum te beperken.

Installeer het product in een hittebestendige omgeving. Voorkom daarom de aanwezigheid van bijvoorbeeld chemicaliën, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe omgeving.8

4.2 Aansluiten accukabels

Om de capaciteit van de Phoenix Inverter volledig te kunnen benutten dient uitsluitend gebruik te worden gemaakt van accu’s met voldoende capaciteit en van accukabels met de juiste dikte. Zie tabel.

• met ‘2x’ wordt 2 ‘plus’ en 2 ‘min kabels bedoeld Opmerking: De interne weerstand van de accu is de bepalende factor als er gewerkt wordt met accu’s die een lage capaciteit hebben. Raadpleeg uw leverancier of de relevante hoofdstukken van ons boek “Altijd Stroom”, dat van onze website gedownload kan worden. Procedure Ga bij het aansluiten van de accukabels als volgt te werk:

Om het gevaar van kortsluiting van de accu te voorkomen, dient u een geïsoleerde pijpsleutel te gebruiken. Maximaal koppel: 11 Nm Voorkom kortsluiting van de accukabels.

• Draai de vier schroeven aan de voorzijde van de behuizing los en verwijder het front.

• Sluit de accukabels aan: zie appendix A.

• Draai de moeren stevig aan om overgangsweerstanden zo laag mogelijk te maken.9 EN NL FR DE ES SE Appendix

4.3 Aansluiten AC kabels

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter beveiliging) De nul van de AC uitgang van deze Inverter is verbonden met de kast. Dit om goede werking van een aardlekschakelaar te verzekeren. De behuizing moet geaard worden met het aard punt aan de buitenkant van het product.

Het klemmenblok bevindt zich op de printplaat, zie Appendix A. Maak gebruik van een drie-aderige kabel met een soepele kern en een doorsnede van 2,5 of 4 mm². Procedure The AC uitgangs kabel kan rechtstreeks op het klemmenblok “AC-out” aangesloten worden.

Naast de standaardaansluitingen kunnen er nog een aantal opties worden aangesloten.

4.4.1 Afstandsbediening

Het apparaat kan op twee manieren op afstand worden bediend. - Met een externe schakelaar (aansluitklem H, zie bijlage A). Werkt alleen als de schakelaar op de Omvormer op “on” is gezet. - Met een Phoenix Omvormer controlepaneel (verbonden met één van de twee RJ48- stekkerbussen C, zie bijlage A). Werkt alleen als de schakelaar op de omvormer op “on” is gezet. Er kan maar één afstandsbediening worden verbonden, bijv. een schakelaar of een afstandsbedieningspaneel.10

4.4.2. Programmeerbaar relais

De omvormers zijn voorzien van een multifunctioneel relais dat standaard is geprogrammeerd als alarmrelais. (VEConfigure software nodig om de relaisfuncties te wijzigen).

4.4.3 Parallel schakelen

De Phoenix Inverter is parallel te schakelen met meerdere identieke apparaten. Hiertoe wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP kabels. Het systeem (meerdere apparaten samen met eventueel een bedieningspaneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5). Bij parallel schakelen moet aan de volgende voorwaarden voldaan worden:

• Zorg voor voldoende accucapaciteit.

• De DC aansluitkabels naar de apparaten moeten allemaal even lang zijn en dezelfde doorsnede hebben.

• Indien een plus en min DC distributiepunt wordt gebruikt, moet de doorsnede van de aansluiting tussen de accu’s en het DC distributiepunt minstens gelijk zijn aan de som van de vereiste doorsneden van de aansluitingen tussen het distributiepunt en de Inverters.

• Plaats de Inverters dicht bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en opzij van de units.

• De UTP kabels dienen steeds direct van de ene unit op een andere unit aangesloten te worden (en op het remote paneel). Er mag geen gebruik gemaakt worden van aansluit/splitter boxen.

• Er kan maar één afstandsbediening (paneel of schakelaar) op het systeem aangesloten worden.

4.4.4 Drie-fase configuratie

De Phoenix Inverter kan ook gebruikt worden in een 3-fase wye (Y) configuratie. Hiertoe wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP kabels (dezelfde als bij parallel configuratie). Het systeem (Inverters samen met eventueel een paneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5). Voorwaarden: zie paragraaf 4.6.2 Opmerking: de Phoenix Inverter is niet geschikt voor 3-fase delta (Δ) configuratie.11 EN NL FR DE ES SE Appendix

• Het wijzigen van de instellingen mag alleen worden uitgevoerd door een gekwalificeerde elektrotechnicus.

• Lees voor het wijzigen goed de instructies.

5.1 Standaard instellingen: klaar voor gebruik

De Phoenix Inverter wordt geleverd met standaard instellingen. Deze zijn in het algemeen geschikt voor toepassing van 1 apparaat. standaard farieksinstellingen Omvormer frequentie 50 Hz Omvormer spanning 230 VAC Stand alone / parallel / 3-fase stand alone AES (Automatic Economy Switch) off Programmeerbaar relais alarm functie

5.2 Verklaring instellingen

Hieronder volgt een korte verklaring van de instellingen voor zover die niet vanzelfsprekend zijn. Meer informatie is te vinden in de help files van de software configuratie programma’s (zie paragraaf 5.3). Omvormer frequentie Uitgangsfrequentie van de AC. Instelbaar: 50Hz; 60Hz Omvormer spanning Uitgangsspanning van de Inverter. Instelbaar: 210 – 245V Stand alone / parallel operation / 2-3 fase instelling Met meerdere apparaten is het mogelijk om:

• het totale omvormer vermogen te vergroten (meerdere apparaten parallel)

• een 3-fase systeem te maken Hiertoe moeten de apparaten onderling verbonden worden met RJ45 UTP bekabeling. Daarnaast moeten de apparaten geconfigureerd worden. De standaard instelling is zodanig dat het apparaat in stand alone bedrijf werkt.12

AES (Automatic Economy Switch) Wanneer deze instelling op ‘on’ gezet wordt het stroomverbruik bij nullast en lage belasting met ca. 20% verlaagt, door de sinusspanning wat te ‘versmallen’. Uitsluitend toepasbaar in stand alone configuratie. Search Mode (zoekmodus, enkel van toepassing in standalone-configuratie) Als de 'search mode' is ingeschakeld, wordt het stroomverbruik bij nullast verlaagd met ca. 70%. De 'search mode' houdt in dat de omvormer uitschakelt als er geen belasting is of als deze heel laag is. Iedere 2 seconden zal de omvormer even inschakelen. Als de uitgangsstroom een ingesteld niveau overschrijdt, blijft de omzetter werken. Zo niet, wordt de omzetter opnieuw uitgeschakeld. Niet instelbaar met DIP-schakelaars. De belastingsniveaus “uitschakeling” en “ingeschakeld blijven” van de zoekmodus kunnen met VEConfigure worden ingesteld. De fabrieksinstelling is: Uitschakelen: 40 watt (lineaire belasting) Inschakelen: 100 watt (lineaire belasting) Programmeerbaar relais Het multifunctionele relais is standaard ingesteld als alarm relais, dwz dat het relais afvalt igv een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang bijna te hoog, accuspanning bijna te laag). Niet instelbaar met dipswitches.

5.3 Instellingen wijzigen met een computer

Alle instellingen kunnen worden gewijzigd via een pc. De meest algemene instellingen (inclusief parallelle en 3-fase-bedrijf) kunnen worden gewijzigd via de DIP-schakelaars (zie paragraaf 5.5). BELANGRIJK: Deze handleiding is bedoeld voor producten met een firmware xxxx400 of hoger (met x een willekeurig aantal) De firmware-nummer is te vinden op de microprocessor, na het verwijderen van het voorpaneel. Voor het wijzigen van instellingen met de computer heeft u het volgende nodig:

• VEConfigure3-software: kan gratis worden gedownload op www.victronenergy.com.

• Een MK3-USB (VE.Bus naar USB) imterface Als alternatief kan de MK2.2b interface (VE.Bus naar RS232) gebruikt worden (RJ45 UTP kabel is dan nodig).13 EN NL FR DE ES SE Appendix

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programma waarmee systemen met maximaal drie Phoenix Inverters (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd kunnen worden. VEConfigure3 maakt deel uit van dit programma. U kunt de software gratis downloaden van www.victronenergy.com.

5.3.2 VE.Bus System Configurator

Voor het configureren van geavanceerde toepassingen en/of systemen met vier of meer Phoenix Inverters moet de software VE.Bus System Configurator gebruikt worden. U kunt de software downloaden van www.victronenergy.com. VEConfigure3 maakt deel uit van dit programma.

5.4 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches (zie appendix A, positie I). Dit gaat als volgt:

• Schakel de Inverter aan, bij voorkeur zonder belasting

• Stel de DIP switches in voor: o AES (Automatic Economy Switch) o Inverter spanning o Inverter frequentie o Keuze ’stand alone / parallel / 3-fase’ bedrijf.

• Nadat de gewenste waardes correct zijn ingesteld: druk gedurende 2 seconden op het ‘up’ knopje (bovenste knopje rechts van de DIP switches, zie appendix A, positie J) om de ingestelde waardes op te slaan. Opmerkingen: - DIP switches ds8, ds7, ds6, ds2 en ds1 zijn niet gedefinieerd en moeten ‘uit ‘ blijven - De functie van de DIP switches wordt ‘van boven naar beneden’ beschreven: omdat de bovenste DIP switch ook het hoogste nummer heeft (nummer 8) begint de beschrijving bij nummer 5. - Bij parallel bedrijf of 3-fase bedrijf hoeven niet alle instellingen op alle apparaten gedaan te worden, zie hiervoor paragraaf 5.5.4 - Lees in geval van parallel bedrijf of 3-fase bedrijf de gehele instel procedure schrijf de gewenste instelling op voordat U de DIP switches zelf instelt. - Het ‘down’ knopje word niet gebruikt bij instellen met DIP switches en moet niet ingedrukt worden.14

5.4.1 AES (Automatic Economy Switch)

Procedure: Stel ds5 in op de gewenste stand: ds5 off = AES uit on = AES aan Opmerking: De AES instelling heeft alleen effect als het apparaat ‘stand alone’ gebruikt wordt.

5.4.2 Inverter spanning

Procedure: Stel ds4 in op de gewenste stand: ds4 off = 240V on = 230V

5.4.4. Belangrijke opmerking over ds2 en ds1

Als de laatste 3 cijfers van de Multi firmware in 100 zit (het firmware nummer xxxx1xx (met x een willekeurig aantal) dan kunnen ds1 en ds2 worden gebruikt om de omvormer in stand-alone, parallel of driefasige in te stellen. Raadpleeg hiervoor de juiste handleiding.15 EN NL FR DE ES SE Appendix Voorbeelden:

DS-2 Stand-alone bedrijf

off DS-1 Stand-alone bedrijf

off stand-alone Voorbeeld 1 (fabrieks instelling): 5 AES: uit 4 Inverter spanning 230V 3 Inverter frequentie 50Hz

stand-alone Voorbeeld 2: 5 AES: uit 4 240V 3 60Hz

stand-alone Voorbeeld 3: 5 AES: uit 4 230V 3 60Hz

stand-alone Voorbeeld 4: 5 AES: aan 4 240V 3 50Hz

Nadat de gewenste waardes zijn ingesteld: druk gedurende 2 seconden op het ‘up’ knopje (bovenste knopje rechts van de DIP switches, zie appendix A, positie J) om de ingestelde waardes op te slaan. De LEDs overload en low-battery zullen knipperen als de instellingen zijn geaccepteerd. U kunt de DIP switches vervolgens in de gekozen posities laten staan, zodat u de instellingen altijd terug kunt vinden.

6.ONDERHOUD De Phoenix Inverter vereist geen specifiek onderhoud. Het volstaat alle verbindingen eenmaal per jaar te controleren. Voorkom vocht en olie/roet/dampen en houd het apparaat schoon.16

Met behulp van onderstaande stappen kunnen de meest voorkomende storingen snel worden opgespoord. Indien de fout niet opgelost kan worden, raadpleeg uw Victron Energy distributeur.

7.1 Algemene fout indicaties

Probleem Ooorzaak Oplossing

Omvormerbedrijf werkt niet wanneer Inverter wordt ingeschakeld. De accuspanning is te hoog of te laag. Geen spanning op DC aansluiting. Zorg dat de accuspanning binnen de juiste waarde is. De LED “low battery” knippert. De accuspanning is laag. Laad de accu op of controleer de accu aansluitingen. De LED “low battery” brandt. De omvormer schakelt uit, omdat de accuspanning te laag is. Laad de accu op of controleer de accu aansluitingen. De LED “overload” knippert. De belasting op de omvormer is hoger dan de nominale belasting. Verminder de belasting. De LED “overload” brandt. De omvormer is uitgeschakeld als gevolg van een te hoge belasting. Verminder de belasting. De LED “temperature” knippert of brandt. De omgevingstemperatuur is hoog, of de belasting is te hoog. Plaats de omvormer in een koele en goed geventileerde omgeving of verminder de belasting. De LED’s “low battery” en “overload” knipperen afwisselend. Lage accuspanning en te hoge belasting. Laad de accu’s op, ontkoppel of verminder de belasting of plaats accu’s met een hogere capaciteit. Monteer kortere en/ of dikkere accukabels. De LED’s “low battery” en “overload” knipperen tegelijk. Rimpelspanning op de DC aansluiting overschrijdt 1,5Vrms. Controleer de accukabels en accuaansluitingen. Wees er zeker van dat de accucapaciteit voldoende is, verhoog deze eventueel. De LED’s “low battery” en “overload” branden. De omvormer is uitgeschakeld als gevolg van een te hoge rimpelspanning op de ingang. Plaats accu’s met een hogere capaciteit. Monteer kortere en/ of dikkere accukabels en reset de omvormer (uit- en weer aanschakelen). Een alarm LED brandt en de tweede knippert. De omvormer is uitgeschakeld als gevolg van de alarmering van de brandende LED. De knipperende LED geeft aan dat de omvormer bijna uitgeschakeld is als gevolg van het betreffende alarm. Controleer deze tabel om acties te nemen in overeenstemming met het alarm.17 EN NL FR DE ES SE Appendix

7.2 VE.Bus LED indicaties

Inverters die in een VE.Bus systeem zijn opgenomen (een parallel of een 3-fase opstelling) kunnen zogenaamde VE.Bus LED indicaties geven. Deze LED indicaties zijn onder te verdelen in 2 groepen: OK codes en Error codes.

7.2.1 VE.Bus OK codes

Als de interne status van een apparaat in orde is maar er kan nog niet gestart worden omdat één of meer andere apparaten in het systeem een fout geven dan geven de apparaten die in orde zijn een OK code. Op deze manier is het mogelijk om sneller de fout op te sporen in een VE.Bus systeem omdat snel gezien kan worden welke apparaten in orde zijn. Belangrijk: OK codes worden allleen weergegeven als een apparaat niet aan het omvormen is!

• De Inverter on LED moet knipperen.

• Een knipperende Overload LED geeft aan dat het apparaat kan omvormen.

• Een knipperende Temperature LED geeft aan dat het apparaat laden niet blokkeert. (Dit is slechts een formele indicatie die voort komt uit de verwantschap met de Phoenix Multi. Op een Phoenix Inverter heeft dit geen bijzondere betekenis) Let op! De Low battery LED kan samen voorkomen met de OK code die aangeeft dat het apparaat laden niet blokkeert.

7.2.2 VE.Bus fout codes

Als er een VE.Bus fout optreedt (voorbeeld: een gebroken UTP kabel) schakelt het systeem uit en zal de ‘inverter on’ LED knipperen. Indien een dergelijke fout optreed moet men alle Inverters uitschakelen en de bekabeling controleren alvorens de Inverters weer aan te schakelen. Aanvullende informatie over een VE.Bus fout code kan met behulp van de VE.BUS System Configurator of de VE.BUS Quick Configure uit de desbetreffende Inverter gelezen worden.18

Ingangsspanningsbereik (V DC) 9,5 – 17 19 – 33 38 – 66 No-break uitgang (1) Uitgangsspanning: 230 VAC ± 2% Frequentie: 50 Hz ± 0,1% Continu vermogen bij 25°C (VA) (3)

Continu vermogen bij 25°C (W)

Continu vermogen bij 40°C (W)

Continu vermogen bij 65°C (W) 1700 1700 1700 Piek vermogen (W)

a - g Algemeen Temperatuur bereik: -40 tot +65°C Vocht (niet condenserend): max 95% BEHUIZING Algemeen Materiaal & kleur: aluminium (blauw RAL 5012) Beschermklasse: IP 21 Accu-aansluiting M8 bouten 230 V AC-aansluiting Schroefklemmen Gewicht (kg) 18 Afmetingen (hxbxd in mm) 362x258x218 NORMEN

1) Iedere Phoenix omvormer kan worden ingesteld op 60Hz, en op 240VAC

a. Kortsluiting b. Overbelasting c. Accuspanning te hoog d. Accuspanning te laag e. Temperatuur te hoog f. Wisselspanning op de uitgang g. Ingangsspanning met een te hoge rimpel

3) Niet lineaire belasting, crest factor 3:1

4) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een

38 – 66 No-break uitgang (1)

Uitgangsspanning: 230 VAC ± 2% Frequentie

50 Hz ± 0,1% Continu vermogen bij 25°C (VA) (3) 5000 5000 Continu vermogen bij 25°C (W)

Continu vermogen bij 40°C (W)

Continu vermogen bij 65°C (W)

Beveiligingen (2) a - g Algemeen Temperatuur bereik: -40 tot +65°C Vocht (niet condenserend): max 95% BEHUIZING

Algemeen Materiaal & kleur: aluminium (blauw RAL 5012) Beschermklasse: IP 21 Accu-aansluiting M8 bouten 230 V AC-aansluiting 13 mm Schroefklemmen Gewicht (kg)

1) Iedere Phoenix omvormer kan worden ingesteld op 60Hz, en op 240VAC

a. Kortsluiting b. Overbelasting c. Accuspanning te hoog d. Accuspanning te laag e. Temperatuur te hoog f. Wisselspanning op de uitgang g. Ingangsspanning met een te hoge rimpel

3) Niet lineaire belasting, crest factor 3:1

4) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een

2x RJ45 connector voor afstandbedieningspaneel en/of parallel and 3-fase bedrijf

Load aansluiting. 3K AC out (links naar rechts): N (nul), L (fase), PE (aarde). 5K: AC out (links naar rechts): L (fase), N (nul), PE (aarde).

Battery min. Dubbele M8 accu min aansluiting.

Battery plus. Dubbele M8 accu plus aansluiting.

Aansluitklemmen voor afstandbedieningsschakelaar. Verbind de linker klem en de middelste klem om de inverter aan te schakelen.

Drukknoppen om de instellingen in het micropressor geheugen op te slaan.

Alarm contact: (van links naar rechts) NC, NO, COM.

Verwijderen om uitgang los te koppelen van de aarding
