| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Onduleur |
| Puissance nominale | 1200 W |
| Tension de sortie | 230 V |
| Fréquence | 50 Hz |
| Type de courant | Courant alternatif (CA) |
| Dimensions | 230 x 120 x 60 mm |
| Poids | 1,5 kg |
| Utilisation recommandée | Alimentation d'appareils électroniques, systèmes solaires |
| Température de fonctionnement | -20 à +50 °C |
| Protection intégrée | Protection contre les surcharges, courts-circuits et surchauffe |
| Normes de sécurité | CE, RoHS |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Phoenix Inverter 123000 230V VICTRON ENERGY
Questions des utilisateurs sur Phoenix Inverter 123000 230V VICTRON ENERGY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Onduleur électrique au format PDF gratuitement ! Retrouvez votre notice Phoenix Inverter 123000 230V - VICTRON ENERGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Phoenix Inverter 123000 230V de la marque VICTRON ENERGY.
MODE D'EMPLOI Phoenix Inverter 123000 230V VICTRON ENERGY

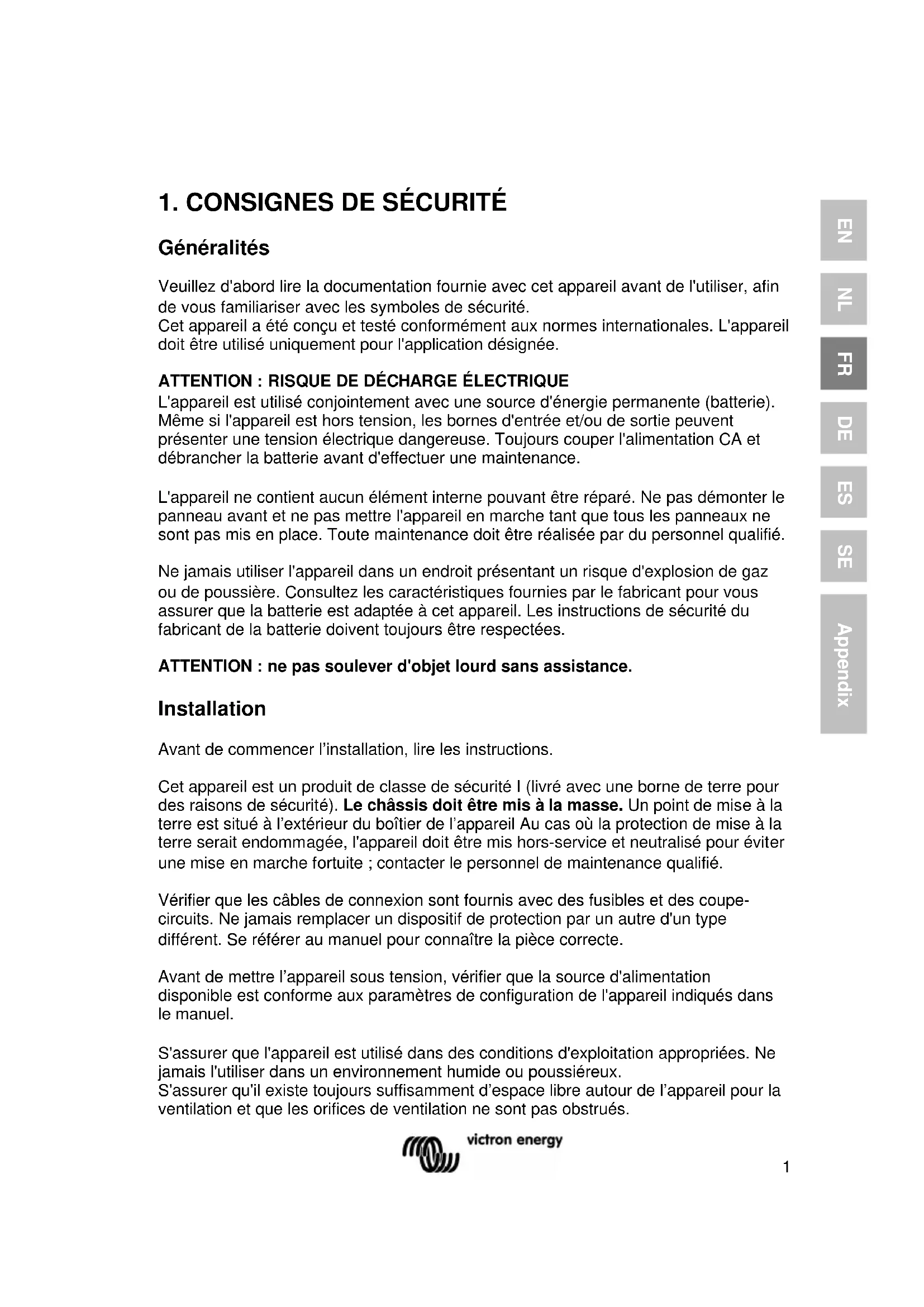

Généralités Veuillez d'abord lire la documentation fournie avec cet appareil avant de l'utiliser, afin de vous familiariser avec les symboles de sécurité. Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé uniquement pour l'application désignée.
L'appareil est utilisé conjointement avec une source d'énergie permanente (batterie). Même si l'appareil est hors tension, les bornes d'entrée et/ou de sortie peuvent présenter une tension électrique dangereuse. Toujours couper l'alimentation CA et débrancher la batterie avant d'effectuer une maintenance.
L'appareil ne contient aucun élément interne pouvant être réparé. Ne pas démonter le panneau avant et ne pas mettre l'appareil en marche tant que tous les panneaux ne sont pas mis en place. Toute maintenance doit être réalisée par du personnel qualifié.
Ne jamais utiliser l'appareil dans un endroit présentant un risque d'explosion de gaz ou de poussière. Consultez les caractéristiques fournies par le fabricant pour vous assurer que la batterie est adaptée à cet appareil. Les instructions de sécurité du fabricant de la batterie doivent toujours être respectées.
ATTENTION : ne pas soulever d'objet lourd sans assistance. Installation Avant de commencer l’installation, lire les instructions.
Cet appareil est un produit de classe de sécurité I (livré avec une borne de terre pour des raisons de sécurité). Le châssis doit être mis à la masse. Un point de mise à la terre est situé à l’extérieur du boîtier de l’appareil Au cas où la protection de mise à la terre serait endommagée, l'appareil doit être mis hors-service et neutralisé pour éviter une mise en marche fortuite ; contacter le personnel de maintenance qualifié.
Vérifier que les câbles de connexion sont fournis avec des fusibles et des coupe- circuits. Ne jamais remplacer un dispositif de protection par un autre d'un type différent. Se référer au manuel pour connaître la pièce correcte.
Avant de mettre l’appareil sous tension, vérifier que la source d'alimentation disponible est conforme aux paramètres de configuration de l'appareil indiqués dans le manuel.
S'assurer que l'appareil est utilisé dans des conditions d'exploitation appropriées. Ne jamais l'utiliser dans un environnement humide ou poussiéreux. S'assurer qu'il existe toujours suffisamment d’espace libre autour de l’appareil pour la ventilation et que les orifices de ventilation ne sont pas obstrués.2 Installer l'appareil dans un environnement protégé contre la chaleur. Par conséquent, il faut s'assurer qu'il n'existe aucun produit chimique, pièce en plastique, rideau ou autre textile, à proximité de l'appareil. Transport et stockage Lors du stockage ou du transport de l'appareil, s'assurer que les bornes de la batterie sont débranchées.
Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.
Stocker l’appareil dans un endroit sec ; la température de stockage doit être comprise entre -20º C et +60º C.
Se référer au manuel du fabricant de la batterie pour tout ce qui concerne le transport, le stockage, la charge, la recharge et l'élimination de la batterie.3 EN NL FR DE ES SE Appendix
SinusMax - Technologie avancée Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses. Ces convertisseurs à sinusoïde pure et à haut rendement ont été conçus sans faire de concession aux performances. La technologie hybride HF offre des caractéristiques exceptionnelles pour des dimensions compactes, un poids réduit, et assure une compatibilité totale quel que soit l'appareillage alimenté. Forte puissance instantanée La technologie SinusMax permet des puissances instantanées très élevées, impossibles à atteindre avec la technologie conventionnelle à haute fréquence. Les convertisseurs Phoenix sont ainsi bien adaptés pour alimenter des appareils ayant besoin d'un fort courant d'appel au démarrage, tels que des compresseurs, des moteurs électriques et des équipements similaires. Puissance démultipliée grâce au fonctionnement en parallèle et en triphasé Jusqu'à 6 convertisseurs peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Par exemple, six unités 24/5000 fourniront 30 kVA de puissance nominale. Il est également possible d'utiliser une configuration triphasée. Pour transférer la charge vers une autre source CA : le commutateur de transfert automatique Si une commutation de transfert automatique est requise, nous recommandons plutôt l'utilisation du MultiPlus ou du Quattro. Ces appareils intègrent le commutateur et la fonction chargeur du Multiplus/Quattro peut être désactivée. Le fonctionnement des ordinateurs et des autres équipements électroniques ne sera pas perturbé puisque le MultiPlus/Quattro bénéficie d'un temps de transfert très rapide (moins de 20 millisecondes). Relais programmable Le Convertisseur Phoenix est équipé d'un relais programmable, qui est configuré par défaut comme relais d'alarme. Néanmoins, le relais peut être programmé pour tous types d'applications, comme par exemple en tant que relais de démarrage pour un générateur. Configuration par interrupteurs DIP ou ordinateur personnel Le Phoenix MultiPlus est livré prêt à l'emploi. Les fonctionnalités suivantes sont disponibles pour modifier certains réglages à volonté : ─ Les réglages les plus importants peuvent être modifiés très simplement, à l'aide d'interrupteurs DIP. ─ Tous les réglages peuvent être modifiés grâce à un PC et un logiciel gratuit, disponible en téléchargement sur notre site web www.victronenergy.com4
3.1 Commutateur on/off
Lorsque le commutateur est positionné sur « on », l'appareil est pleinement fonctionnel. Le convertisseur est mis en marche et la LED « inverter on » (convertisseur en marche) s'allume.
3.2 Commande à distance
Il est possible de piloter l'appareil à distance avec un simple interrupteur marche/arrêt ou avec un tableau de commande Phoenix Inverter Control.

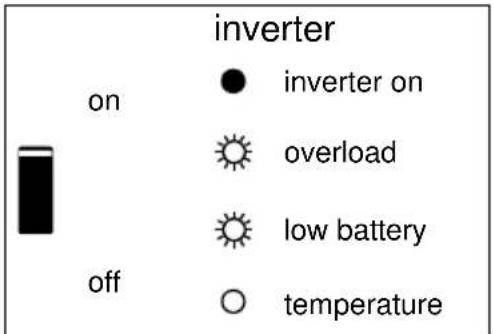

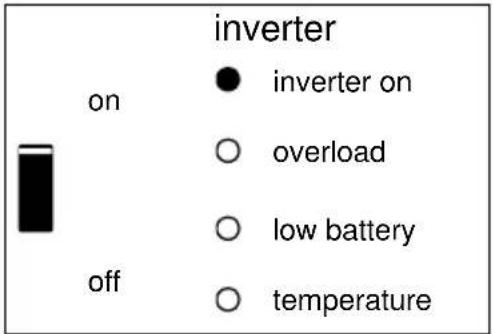

LED allumée Convertisseur
inverter Le convertisseur est en marche et alimente la charge.

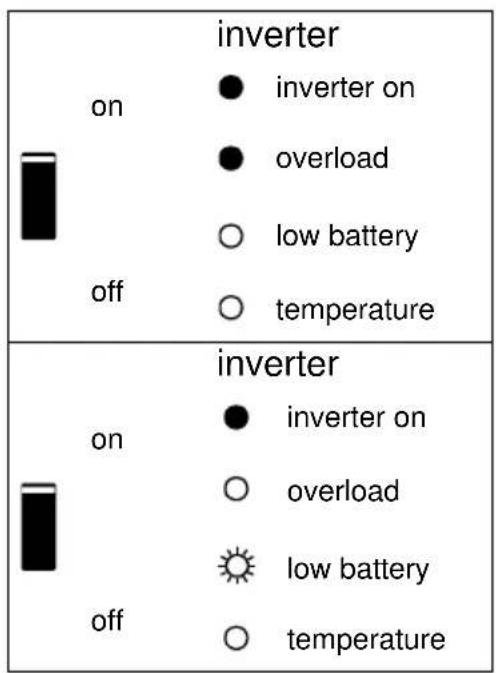

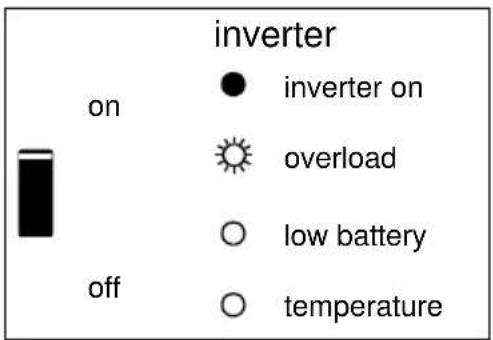

inverter La sortie nominale du convertisseur est en surcharge. La LED « overload »clignote .

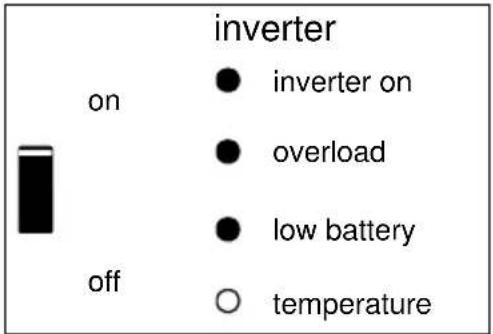

inverter Le convertisseur s'est arrêté à cause d'une surcharge ou d'un court-circuit.
inverter La batterie est presque entièrement épuisée.

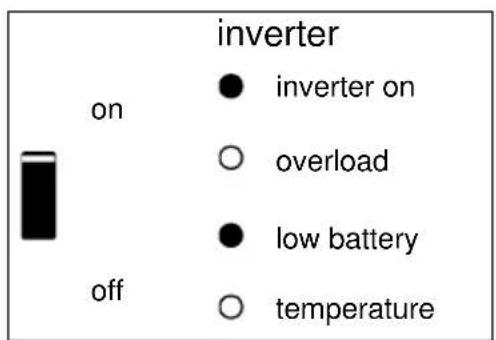

inverter Le convertisseur s'est arrêté à cause d'une tension de batterie faible.

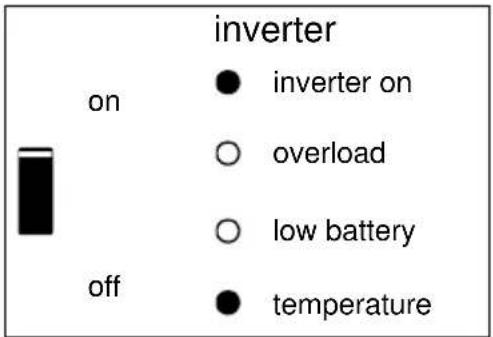

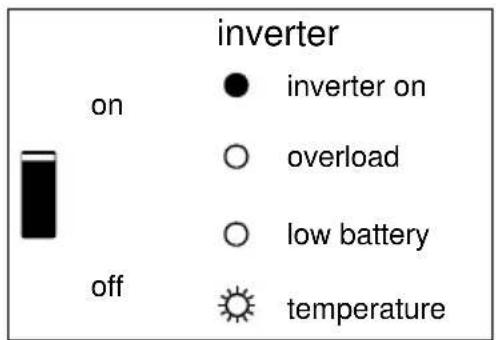

inverter La température interne atteint un niveau critique.
inverter Le convertisseur s'est arrêté à cause de la température trop élevée de l'électronique.
inverter - Si les LED clignotent par intermittence, la batterie est pratiquement épuisée et la sortie nominale est en surcharge. - Si « overload » et « low battery » clignotent simultanément, la tension d'ondulation aux bornes de la batterie est trop élevée.
inverter Le convertisseur s'est arrêté à cause d'une tension d'ondulation trop élevée aux bornes de la batterie.
Cet appareil doit être installé par un électricien qualifié.
Le produit doit être installé dans un endroit sec et bien ventilé, aussi près que possible des batteries. Conservez un espace d'au moins 10 cm autour de l'appareil pour son refroidissement.
Une température ambiante trop élevée aura les conséquences suivantes :
- Réduction de la longévité.
- Puissance de crête réduite ou arrêt total du convertisseur. Ne jamais placer l'appareil directement au-dessus des batteries.
Le convertisseur Phoenix peut être fixé au mur. Pour le montage, un crochet et deux trous sont disponibles à l'arrière du boîtier (voir l'annexe G). L'appareil peut être monté horizontalement ou verticalement. Pour un refroidissement optimal, le montage vertical est préférable.
L'intérieur de l'appareil doit rester accessible après l'installation. Conservez une distance minimale entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.
Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur. Évitez la présence de produits tels que des produits chimiques, des composants synthétiques, des rideaux ou d'autres textiles, à proximité de l'appareil.8
4.2 Raccordement des câbles de batterie
Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir tableau.
12/3000 24/3000 48/3000 Capacité de batterie recommandée (Ah) 400-1200 200-700 100-400 Fusible CC recommandé 400A 300A 125A Section de câble recommandée (mm
) par borne de connexion + et - 0 – 5 m
24/5000 48/5000 Capacité de batterie recommandée (Ah) 400-1400 200-800 Fusible CC recommandé
400A 200A Section de câble recommandée (mm
) par borne de connexion + et - 0 – 5 m*
- « 2x » signifie deux câbles positifs et deux câbles négatifs. Remarque : la résistance interne est un facteur important si vous utilisez des batteries de faible capacité. Veuillez consulter votre fournisseur ou les chapitres appropriés de notre livre « Électricité à bord », en téléchargement sur notre site web. Procédure Procédez comme suit pour raccorder les câbles de batterie :
Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie. Couple maxi: 11 Nm Évitez de court-circuiter les câbles de batterie.
- Dévissez les quatre vis sur la façade du boîtier et enlevez le panneau avant.
- Connectez les câbles de la batterie. Voir l'Annexe A.
- Serrez correctement les boulons pour éviter la résistance au contact.9 EN NL FR DE ES SE Appendix
4.3 Raccordement du câblage CA
Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection). L'entrée neutre du convertisseur est connectée près du boîtier. Cela permet de garantir le bon fonctionnement d'un GFCI (ou RCCB) à installer sur la sortie CA du Convertisseur. Le boîtier de l'appareil doit être mis à la terre, au châssis (du véhicule), ou à la plaque de terre ou à la coque (d'un bateau).
Le bloc de raccordement se trouve sur la plaquette imprimée : voir l'Annexe A. Utiliser un câble à trois fils avec un câble souple et une section efficace de 2,5 ou 4 mm² Procédure Le câble de sortie CA peut être raccordé directement au bornier « AC-out ».
Un certain nombre de connexions optionnelles sont possibles :
4.4.1 Commande à distance
L'appareil peut être contrôlé à distance de deux façons. - Avec un interrupteur externe (connexion borne H ; voir l’annexe A). Il ne fonctionne que si l'interrupteur du convertisseur est en position « on ». - Avec le tableau de commande d'un Convertisseur Phoenix (raccordé à l’un des deux connecteurs RJ48 prises C, voir l’annexe A). Il ne fonctionne que si l'interrupteur du convertisseur est en position « on » Un seul contrôle à distance peut être connecté : soit un interrupteur soit un tableau de contrôle à distance.
4.4.2. Relais programmable
Les convertisseurs sont équipés d'un relais multifonction, qui est programmé par défaut comme relais d'alarme. (Logiciel VEConfigure requis pour changer la fonctionnalité du relais).10
4.4.3 Connexion en parallèle
Le convertisseur Phoenix peut être connecté en parallèle avec plusieurs appareils identiques. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP. Le système (deux convertisseurs ou plus et un tableau de commande en option) devra être configuré en conséquence (voir la section 5). Dans le cas d'appareils connectés en parallèle, les conditions suivantes doivent être respectées :
- Six appareils au maximum peuvent être connectés en parallèle.
- Seuls des appareils identiques, avec la même puissance, peuvent être connectés en parallèle.
- La capacité des batteries doit être suffisante.
- Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section identique.
- Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les batteries et le point de distribution CC doit être au moins égale à la somme des sections requises pour les connexions entre le point de distribution et les convertisseurs.
Placez les appareils à proximité les uns des autres, mais conservez un espace d'au moins 10 cm pour la ventilation, au dessous, au-dessus et sur les côtés.
Les câbles UTP doivent être branchés directement entre les appareils (et le tableau de commande). Les boîtiers de connexion/séparation ne sont pas autorisés.
- Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système.
4.4.4 Fonctionnement en triphasé
Le convertisseur Phoenix peut être également utilisé dans une configuration triphasée en Y. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP (comme pour le fonctionnement en parallèle). Le système (des convertisseurs et un tableau de commande en option) devra être configuré en conséquence (voir la section 5). Conditions préalables : voir Section 4.4.3. Remarque : le convertisseur Phoenix n'est pas adapté à une configuration triphasée en delta (Δ).11 EN NL FR DE ES SE Appendix
- La modification des réglages doit être effectuée par un électricien qualifié.
- Lisez attentivement les instructions avant toute modification.
5.1 Configuration standard : prêt à l'emploi
À la livraison, le convertisseur Phoenix est configuré avec les valeurs d'usine standard. En général, ces réglages sont adaptés à la configuration pour un système indépendant. Réglages d'usine standard Fréquence du convertisseur 50 Hz Tension du convertisseur 230 VCA Indépendant / parallèle / triphasé Indépendant AES (Automatic Economy Switch) off Relais programmable Fonction d'alarme
5.2 Explication des réglages
Les réglages non explicites sont brièvement décrits ci-dessous. Pour de plus amples informations, veuillez consulter les fichiers d'aide du logiciel de configuration (voir la
Fréquence du convertisseur Fréquence de sortie Réglage : 50 Hz ; 60 Hz Tension du convertisseur Tension de sortie du convertisseur. Réglage : 210 – 245 V Configuration pour un fonctionnement indépendant / en parallèle / triphasé En utilisant plusieurs appareils, il est possible de :
- augmenter la puissance totale du convertisseur (plusieurs appareils en parallèle).
- créer un système triphasé. Pour ce faire, les appareils doivent être connectés entre eux avec des câbles RJ-45 UTP. Cependant, la configuration standard des appareils est telle que chacun fonctionne en mode indépendant. Par conséquent, il faut reconfigurer les appareils. AES (Automatic Economy Switch) Si ce réglage est défini sur « on » et si aucune charge n'est disponible ou avec des charges faibles, la consommation électrique sera réduite d'environ 20 % en « rétrécissant » légèrement la tension sinusoïdale. Le mode AES peut être configuré avec un interrupteur DIP. Applicable uniquement à une configuration indépendante.12 Mode Recherche (Applicable uniquement pour une configuration indépendante) Si le mode Recherche est en position « on », la consommation de puissance, si aucune charge n'est disponible, se réduit d’environ 70 %. Grâce à ce mode, le convertisseur est arrêté en cas d'absence de charge ou de charge très faible, puis mis en marche toutes les deux secondes pour une courte période. Si le courant de charge dépasse le niveau défini, le convertisseur continue à fonctionner. Dans le cas contraire, le convertisseur s'arrête à nouveau. Ce paramètre n'est pas réglable par des interrupteurs DIP. Les niveaux de charge du mode Recherche « shut down » (déconnecté) et « remain on » (rester allumé) peuvent être configurés avec VEConfigure. La configuration standard est : Déconnecté : 40 Watt (charge linéaire) Allumé : 100 Watt (charge linéaire) Relais programmable Par défaut, le relais programmable est configuré en tant que relais d'alarme, c'est-à- dire que le relais est désamorcé en cas d'alarme ou de pré-alarme (convertisseur presque trop chaud, ondulation d'entrée presque trop élevée, tension de batterie presque trop faible). Ce paramètre n'est pas réglable par des interrupteurs DIP.
5.3 Configuration par ordinateur
Tous les réglages peuvent être modifiés par ordinateur. La plupart des réglages ordinaires (y compris le fonctionnement en parallèle et triphasé) peuvent être modifiés par l'intermédiaire d'interrupteurs DIP (voir la section 5.5). REMARQUE: Ce manuel est destiné aux produits avec le firmware xxxx400 ou supérieur (avec x un nombre quelconque) Le numéro de firmware peut être trouvé sur le microprocesseur, après avoir retiré le panneau avant. Pour modifier les paramètres par ordinateur, les conditions suivantes sont requises :
- Le logiciel VEConfigure3. Vous pouvez télécharger gratuitement le logiciel VEConfigure3 sur notre site web : www.victronenergy.fr.
- Interface MK3-USB (VE.Bus-à-USB). Sinon, l'interface MK2.2b (VE.Bus-à-RS232) peut être utilisée (câble RJ45 UTP nécessaire).
VE.Bus Quick Configure Setup est un logiciel qui permet de configurer, de manière simple, les systèmes avec un maximum de trois convertisseurs Phoenix (en parallèle ou en configuration triphasée). VEConfigure3 est compris dans ce logiciel. Vous pouvez télécharger gratuitement le logiciel VEConfigure3 sur notre site web www.victronenergy.fr.13 EN NL FR DE ES SE Appendix
5.3.2 VE.Bus System Configurator
Pour configurer des applications avancées et/ou des systèmes avec quatre convertisseurs ou plus, il est nécessaire d'utiliser le logiciel VE.Bus System Configurator. Vous pouvez télécharger gratuitement le logiciel VEConfigure3 sur notre site web www.victronenergy.fr.
5.4 Configuration avec les interrupteurs DIP
Un certain nombre de réglages peuvent être modifiés avec les interrupteurs DIP (voir l'annexe A, position I). Procédure :
- Mettez le convertisseur en marche, de préférence déchargé.
- Configurez les interrupteurs DIP pour : o AES (Automatic Economy Switch) o Tension du convertisseur o Fréquence du convertisseur
- Pour enregistrer les paramètres dès que les valeurs requises ont été définies : appuyez sur le bouton « Up » pendant 2 secondes (bouton en haut à droite des interrupteurs DIP. Consulter l'annexe A, Position J). Remarques : - Les interrupteurs DIP ds8, ds7, ds6, ds2 et ds1 ne sont pas attribués et doivent rester éteints. - Les fonctions d'interrupteur DIP sont décrites « de haut en bas ». Puisque l'interrupteur DIP le plus haut possède le numéro le plus élevé (8), les descriptions commencent avec l'interrupteur numéroté 5. - Ces réglages ne sont pas applicables aux esclaves. Ils s'appliquent cependant aux suiveurs. Si vous ne souhaitez pas vous préoccuper du fait qu'un Convertisseur soit un maître/esclave/suiveur, alors, le meilleur moyen est de configurer tous les paramètres de la même façon sur tous les Convertisseurs.14
Procédure : configurez ds5 sur la valeur requise : ds5 off = AES désactivé on = AES activé Remarque : L'option AES est effective uniquement si l'appareil est utilisé en mode indépendant.
5.4.2 Tension du convertisseur
Procédure : configurez ds4 sur la valeur requise : ds4 off = 240 V on = 230 V
5.4.3 Fréquence du convertisseur
Procédure : configurez ds3 sur la valeur requise : ds3 off = 60 Hz on = 50 Hz
5.4.4. Remarque importante sur les interrupteurs ds2 et ds1
Cependant : Si les 3 derniers chiffres du micrologiciel du Convertisseur se trouvent sur la plage de 100 (alors le numéro du micrologiciel est xxxx1xx – avec x nombre quelconque), alors les ds1 et ds2 sont utilisés pour configurer un Convertisseur en mode indépendant, parallèle ou triphasé. S'il vous plaît consulter le manuel approprié.15 EN NL FR DE ES SE Appendix

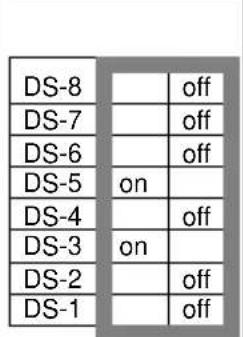

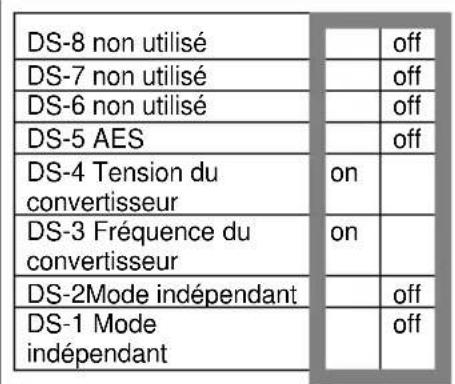

off DS-7 non utilisé
off DS-6 non utilisé
off DS-4 Tension du convertisseur
DS-3 Fréquence du convertisseur
DS-2Mode indépendant
off DS-1 Mode indépendant

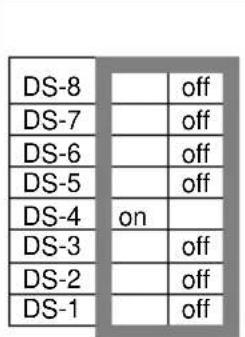

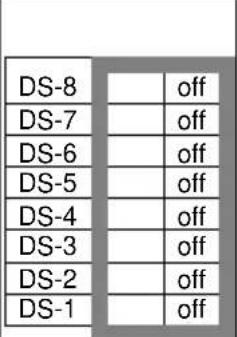

off Indépendant Exemple 1 (réglage d'usine) : 5 AES : off 4 Tension du convertisseur 230 V 3 Fréquence du convertisseur 50 Hz Indépendant Exemple 2 : 5 AES : off 4 240 V 3 60 Hz Indépendant Exemple 3 : 5 AES : off 4 230 V 3 60 Hz Indépendant Exemple 4 : 5 AES : on 4 240 V 3 50 Hz
Pour enregistrer les paramètres dès que les interrupteurs DIP ont été configurés selon les valeurs requises : appuyez sur le bouton « Up » pendant 2 secondes (bouton en haut à droite des interrupteurs DIP. Consulter l'annexe A, Position J). Les LED « overload » et « low battery » clignoteront pour indiquer l'acceptation des réglages. Vous pouvez laisser les interrupteurs DIP dans les positions sélectionnées, de sorte que les «paramètres» peuvent toujours être récupérés.
Le convertisseur Phoenix ne nécessite aucun entretien spécifique. Il suffit de vérifier les raccordements une fois par an. Évitez l'humidité et l'huile/suie/vapeur, et conservez l'appareil propre.16
7. INDICATIONS DE DÉFAILLANCES
La procédure ci-dessous permet d'identifier rapidement la plupart des erreurs. Si une erreur ne peut pas être résolue, veuillez en référer à votre fournisseur Victron Energy.
7.1 Indication d'erreur générale
Problème Cause possible Solution possible
Le convertisseur ne démarre pas à la mise en marche. La tension de batterie est trop haute ou trop basse. Aucune tension sur la connexion CC. S'assurer que la tension de batterie est dans la plage correcte. La LED « low battery » clignote. La tension de batterie est faible. Chargez la batterie ou vérifiez les raccordements de batterie. La LED « low battery » est allumée. Le convertisseur s'est arrêté parce que la tension de batterie est trop faible. Chargez la batterie ou vérifiez les raccordements de batterie. La LED « overload » clignote. La charge du convertisseur est plus élevée que la charge nominale. Réduisez la charge. La LED « overload » est allumée. Le convertisseur s'est arrêté parce que la charge est trop élevée. Réduisez la charge. La LED « temperature » clignote ou est allumée. La température ambiante est élevée ou la charge est trop élevée. Installer le convertisseur dans un environnement frais et bien ventilé ou réduire la charge. Les LED « low battery » et « overload » clignotent. La tension de batterie est faible et la charge est trop élevée. Charger les batteries, débrancher ou réduire la charge, ou installer des batteries d'une capacité supérieure. Installer des câbles de batterie plus courts et/ou plus épais. Les LED « low battery » et « overload » clignotent. La tension d'ondulation sur la connexion CC dépasse 1,5 V rms. Vérifier les raccordements de batterie et les câbles de batterie. Contrôler si la capacité de batterie est suffisamment élevée et l'augmenter si nécessaire. Les LED « low battery » et « overload » sont allumées. Le convertisseur s'est arrêté parce que la tension d'ondulation est trop élevée sur l'entrée. Installer des batteries avec une capacité plus grande. Installer des câbles de batterie plus courts et/ou plus épais, puis réinitialiser le convertisseur (arrêter et redémarrer). Une LED d'alarme s'allume et la seconde clignote. Le convertisseur s'est arrêté parce que l'alarme de la LED allumée est activée. La LED clignotante signale que le convertisseur était sur le point de s'arrêter à cause de l'alarme correspondante. Se référer à ce tableau sur les mesures appropriées à prendre en fonction de l'état d'alarme.17 EN NL FR DE ES SE Appendix
7.2 Indications des LED du VE.Bus
Les convertisseurs intégrés dans un système VE.Bus (configuration parallèle ou triphasée) peuvent produire des indications des LED du VE.Bus. Ces indications des LED peuvent être divisées en deux groupes : codes OK et codes d'erreur.
7.2.1 Codes OK du VE.Bus
Si l'état interne d'un appareil est en ordre mais que l'appareil ne peut pas démarrer parce qu'un ou plusieurs appareils du système signalent un état d'erreur, les appareils qui sont en ordre signaleront un code OK. Cela facilite le suivi d'erreur dans un système VE.Bus, puisque les appareils en bon état sont facilement identifiés comme tels. Important : Les codes OK s'afficheront uniquement si un appareil ne convertit pas !
- La LED « inverter on » doit clignoter.
- Une LED « overload » clignotante signale que l'appareil peut fonctionner en mode convertisseur.
- Une LED « temperature » clignotante signale que l'appareil ne bloque pas la charge. (C'est simplement une indication qui provient de la liaison avec le Phoenix Multi. Cette indication n'a aucune signification sur un convertisseur Phoenix.) REMARQUE : La LED « low battery » peut fonctionner avec le code OK qui indique que l'appareil ne bloque pas la charge.
7.2.2 Code d'erreur du VE.Bus
Si une erreur VE.Bus survient (par exemple : un câble UTP cassé), le système s'éteindra, et la LED « inverter on » clignotera. Si une telle erreur se produit, il est nécessaire d'arrêter tous les appareils, de vérifier le câblage et de redémarrer les appareils. Des informations supplémentaires sur les erreurs en provenance du convertisseur sont accessibles avec l'outil VE.BUS System Configurator ou VE.BUS Quick Configure.18
8. SPÉCIFICATIONS TECHNIQUES
Convertisseur Phoenix 12/3000 24/3000 48/3000 CONVERTISSEUR Plage de tension d'entrée (V CC) 9,5 – 17 19 – 33 38 – 66 Sortie (1) Tension de sortie: 230VCA ±2% Fréquence: 50Hz ±0,1% Puissance de sortie du convertisseur à 25 °C (VA) (3)
Puissance de sortie en continue à 25 °C(W) 2400 2400 2400 Puissance de sortie en continue à 40 °C(W) 2200 2200 2200 Puissance de sortie en continue à 65 °C(W) 1700 1700 1700 Puissance de crête (W) 6000 6000 6000 Efficacité maximale (%) 92 94 95 Puissance de charge zéro (W) 20 20 25
Relais programmable (4) Oui Oui Oui Protection (2) a - g Caractéristiques communes Température de fonctionnement : -40 à +65 °C (refroidissement par ventilateur) Humidité (sans condensation) : max 95% BOÎTIER Caractéristiques communes Matériel et Couleur en aluminium (bleu RAL 5012) Degré de protection: IP 21 Raccordement batterie Boulons M8 (2 connexions positives et 2 connexions négatives) Connexion 230 VCA Bornes à vis 13mm² (AWG 6) Poids (kg) 18 Dimensions (H x L x P en mm) 362x258x218 NORMES Sécurité EN 60335-1, EN 60335-2-29 Émission/Immunité EN 55014-1, EN 61000-3-2 / EN 55014-2, EN 61000-3-3 Directive sur l'automobile 2004/104/EC
1) Peut être réglé sur 60 Hz; 120 V/60 Hz sur demande
a. Court-circuit de sortie b. Surcharge c. Tension de batterie trop élevée c. Tension de batterie trop faible e. Température trop élevée f. 230 V CA sur la sortie du convertisseur g. Ondulation de la tension d'entrée trop élevée
3) Charge non linéaire, facteur de crête 3:1
4) Relais multifonction qui peut être configuré en alarme générale, sous-tension CC ou fonction de
signal du démarrage groupe19 EN NL FR DE ES SE Appendix Convertisseur Phoenix 24/5000 48/5000 CONVERTISSEUR
Plage de tension d'entrée (V CC) 19 – 33 38 – 66 Sortie (1) Tension de sortie: 230 VCA ±2 % Fréquence: 50 Hz ±0,1 % Puissance de sortie du convertisseur à 25 °C (VA) (3)
Puissance de sortie en continue à 25 °C (W)
Puissance de sortie en continue à 40 °C (W)
Puissance de sortie en continue à 65 °C (W)
Puissance de crête (W)
Efficacité maximale (%)
Puissance de charge zéro (W)
Oui Protection (2) a - g Caractéristiques communes Température de fonctionnement : -40 à +65 °C (refroidissement par ventilateur) Humidité (sans condensation) : max 95 % BOÎTIER Caractéristiques communes Matériel et Couleur en aluminium (bleu RAL 5012) Degré de protection : IP 21 Raccordement batterie Boulons M8 (2 connexions positives et 2 connexions négatives) Connexion 230 VCA Vis de blocage de 13 mm² (AWG 6) Poids (kg)
1) Peut être réglé sur 60 Hz; 120 V/60 Hz sur demande
a. Court-circuit de sortie b. Surcharge c. Tension de batterie trop élevée c. Tension de batterie trop faible e. Température trop élevée f. 230 V CA sur la sortie du convertisseur g. Ondulation de la tension d'entrée trop élevée
3) Charge non linéaire, facteur de crête 3:1
4) Relais multifonction qui peut être configuré en alarme générale, sous-tension CC ou fonction de
signal du démarrage groupe1 EN NL FR DE ES SE Appendix
Dipswitches DS1 tm DS8 for set-up mode.
Instel DIP switches DS1 tm DS8.
2 connecteurs RJ45 pour commande a distance et/ou fonctionnement en parallèle / triphasé
Connexion de la charge. 3K AC out (de gauche à droite): N (neutre), L (phase), PE (terre). 5K AC out (de gauche à droite): L (phase), N (neutre), PE (terre).
Pôle négatif de la batterie.
Pôle positif de la batterie.
Connexions pour le contacteur a distance: Connecter borne gauche et centrale pour mettre en marche le Phoenix,
Interrupteurs DS1 – DS8 .Mode paramétrage.
Boutons-poussoir. Mode paramétrage.
Connexion primaire à la terre (PE)
Contact alarme: (de gauche à droite) NC, NO, COM.
Retirer pour déconnecter la sortie de la mise à la terre4 DE:
- Voir le tableau du Chapitre 4.2 « Fusible CC recommandé ».
