Produkttyp	Elektrisk växelriktare (omvandlare)
Märke och modell	Victron Energy Phoenix Inverter Compact
Mått (H x B x D)	520 x 255 x 125 mm
Vikt	12 kg
Inspänning	9,5 – 17 V (12V) eller 19 – 33 V (24V) beroende på modell
Nominell utspänning	230 VAC ± 2% (justerbar 240 V)
Utfrekvens	50 Hz ± 0,1% (justerbar 60 Hz)
Kontinuerlig effekt vid 25°C	2000 VA / 1600 W
Toppeffekt	3500 W
Maximal verkningsgrad	93% (12V) / 94% (24V)
Tomgångsförbrukning	10 W (normalläge), 3 W (sökläge)
Utgångsteknologi	Ren sinusvåg (SinusMax)
Huvudfunktioner	Parallellkopplingsbar upp till 6 enheter, trefasdrift, programmerbart relä, ekonomiläge (Sök/AES), fjärrstyrning via brytare eller VE.Net-panel, konfigurering via DIP/PC
Skydd	Kortslutning, överbelastning, överspänning/underspänning batteri, överhettning, ingångsrippel, 230 VAC på utgång
Säkerhetsklass	I (jordning obligatorisk)
Skyddsklass	IP21
Drifttemperatur	-40 °C till +65 °C (fläktkylning)
Tillåten luftfuktighet	Upp till 95% (utan kondensation)
Höljematerial	Aluminium (blå RAL 5012)
Batterianslutning	M8-bultar
AC-anslutning	Skruvterminaler 6 mm² (10 AWG)
Underhåll	Inget speciellt underhåll; kontrollera anslutningar en gång om året, håll torrt och rent
Reservdelar och reparerbarhet	Inga användarbytbara delar; intern säkring; reparation av kvalificerad personal
Standarder	EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-3

Vanliga frågor - Phoenix Inverter Compact VICTRON ENERGY

Hur installerar jag Phoenix Inverter Compact?

Installationen måste utföras av en kvalificerad elektriker. Placera enheten på en torr och välventilerad plats, nära batterierna. Lämna minst 10 cm fritt utrymme runt om för kylning. Anslut batterikablarna (M8) med rätt polaritet, därefter AC-kablarna (skruvterminaler: PE, L, N). Jordning är obligatorisk (klass I).

Vad gör jag om alarm-LED:n blinkar?

Den blinkande alarm-LED:n indikerar ett förlarm. Beroende på orsak:

• Låg batterispänning: ladda batteriet eller kontrollera anslutningarna.
• Hög temperatur: placera enheten på en svalare plats eller minska belastningen.
• Överbelastning: minska belastningen.
• Ingångsrippel >1,5 Vrms: kontrollera anslutningar och batterikapacitet.

Hur konfigurerar jag sökläget (Search Mode)?

Sökläget minskar tomgångsförbrukningen med cirka 70%. Det ställs in med DIP-omkopplare nr 6 (ON = aktiverad). I sökläge stängs växelriktaren av när ingen belastning finns och startar kortvarigt varannan sekund. Om belastningen överstiger 100 W (linjär) förblir den på. Trösklarna kan ändras med programvaran VEConfigure3.

Kan jag ansluta flera Phoenix Inverter Compact parallellt?

Ja, upp till 6 identiska enheter kan arbeta parallellt för att öka effekten. Använd RJ-45 UTP-kablar för kommunikation. Batterikablarna måste ha samma längd och area. Håll 10 cm mellanrum mellan enheterna och konfigurera systemet med programvarorna VEConfigure3 eller VE.Bus System Configurator.

Vad är växelriktarens toppeffekt?

Toppeffekten är 3500 W (för modellerna 12/2000 och 24/2000). Tack vare SinusMax-teknologin kan den driva apparater med höga startströmmar som kompressorer eller elmotorer.

Hur använder jag fjärrstyrning?

Två alternativ:

• En extern brytare (terminaler H): fungerar om den lokala brytaren är i läge ON.
• En kontrollpanel Phoenix Inverter Control (RJ45-kontakter): möjliggör avancerad övervakning.

Endast en fjärrstyrenhet kan anslutas åt gången.

Vad gör jag vid kortslutning på utgången?

Enheten är skyddad mot kortslutningar. Vid fel stängs den av automatiskt. Koppla bort den felaktiga lasten, kontrollera kablarna och återställ växelriktaren genom att stänga av och sätta på den igen. Om problemet kvarstår, kontakta kvalificerad tekniker.

Är det möjligt att konfigurera utspänning och frekvens?

Ja, via DIP-omkopplare (DS-5 för frekvens: 50/60 Hz) eller via PC med VEConfigure3. Utspänningen kan ställas in från 210 till 245 V. Gränssnittet MK3-USB krävs för PC-konfiguration. DIP-inställningarna måste sparas genom att växla DS-8 från OFF till ON och sedan till OFF.

Hur underhåller jag Phoenix Inverter Compact?

Enheten kräver inget speciellt underhåll. Det räcker med att:

• Kontrollera alla anslutningar en gång om året.
• Undvik fukt, olja, sot och ånga.
• Håll enheten ren.

Reparationer måste utföras av kvalificerad personal.

Vilka batterier rekommenderas för modellen 12/2000?

Rekommenderad batterikapacitet är 350 till 1000 Ah för modellen 12/2000 (200-500 Ah för 24/2000). Använd kablar med tillräcklig area: 50 mm² för en längd på 6 m (12V) eller 70 mm² (24V). Inre resistans är viktig med batterier med låg kapacitet. Kontakta batteritillverkaren.

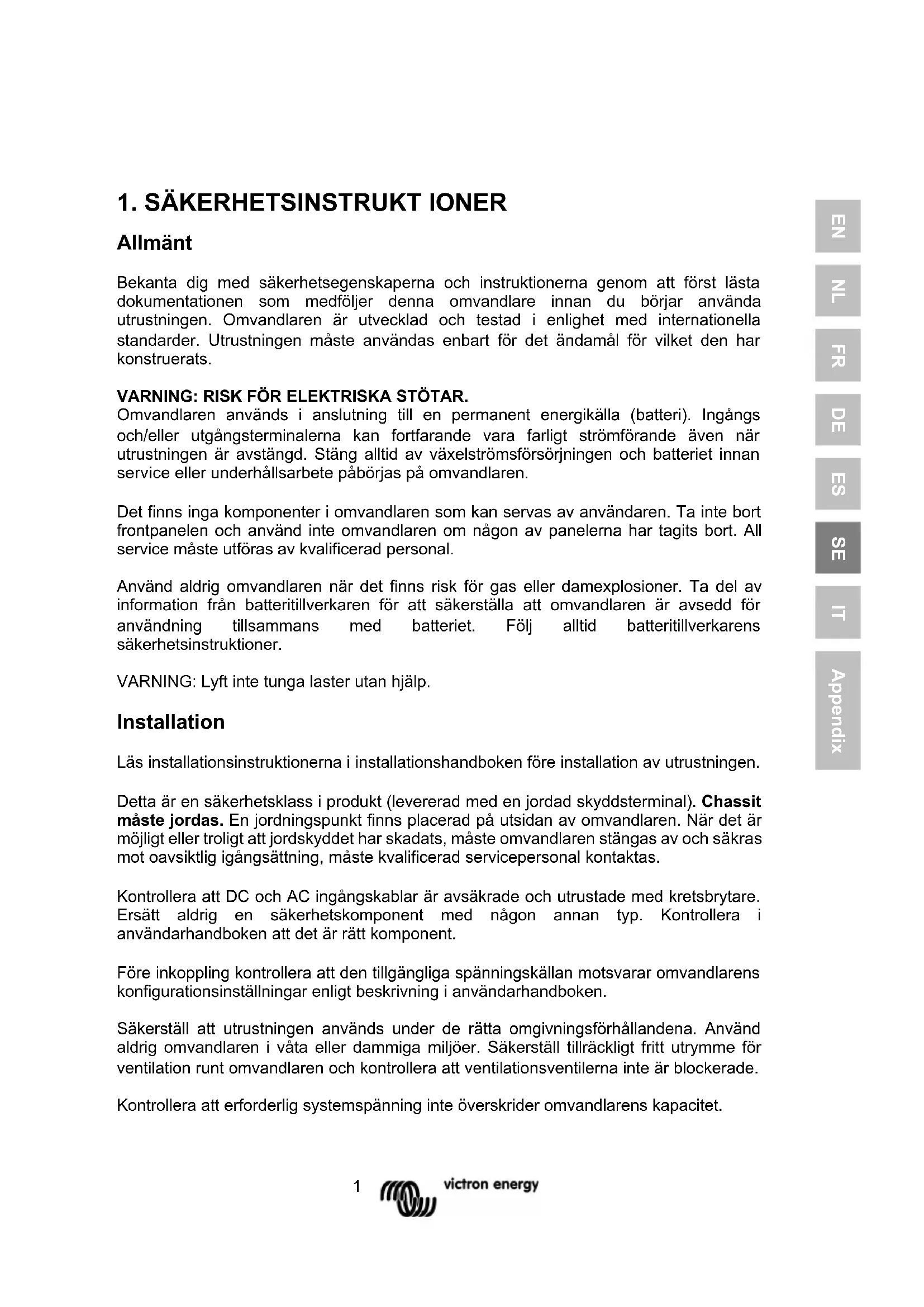

BRUKSANVISNING Phoenix Inverter Compact VICTRON ENERGY

Bekanta dig med säkerhetsegenskaperna och instruktionerna genom att först lästa dokumentationen som medföljer denna omvandlare innan du börjar använda utrustningen. Omvandlaren är utvecklad och testad i enlighet med internationella standarder. Utrustningen måste användas enbart för det ändamål för vilket den har konstruerats.

WARNING: RISK FÖR ELEKTRISKA STÖTAR.

Omvandlaren används i anslutning till en permanent energikälla (batteri). Ingångs och/eller utgångsterminalerna kan fortfarande vara farligt strömförande även när utrustningen är avstängd. Stäng alltid av växelströmsförsörjningen och batteriet innan service eller underhållsarbete påbörjas på omvandlaren.

Det finns inga komponenter i omvandlaren som kan servas av användaren. Ta inte bort frontpanelen och använd inte omvandlaren om någon av panelerna har tagits bort. All service måste utföras av kvalificerad personal.

Använd aldrig omvandlaren när det finns risk för gas eller damexplosioner. Ta del av information från batteritillverkaren för att säkerställa att omvandlaren är avsedd för användning tillsammans med batteriet. Följ alltid batteritillverkarens säkerhetsinstruktioner.

WARNING: Lyft inte tunga laster utan hjälp.

Installation

Läs installationsinstruktionerna i installationshandboken före installation av utrustningen.

Detta är en säkerhetsklass i produkt (levererad med en jordad skyddsterminal). Chassit måste jordas. En jordningspunkt finns placerad på utsidan av omvandlaren. När det är möjligt eller troligt att jordskyddet har skadats, måste omvandlaren stängas av och säkras mot oavsiktlig igångsättning, måste kvalificerad servicepersonal kontaktas.

Kontrollera att DC och AC ingångskablar är avsäkrade och utrustade med kretsbrytare. Ersätt aldrig en säkerhetskomponent med någon annan typ. Kontrollera i användarhandboken att det är rätt komponent.

Före inkoppling kontrollera att den tillgängliga spänningskällan motsvarar omvandlarens konfigurationsinställningar enligt beskrivning i användarhandboken.

Säkerställ att utrustningen används under de rätta omgivningsförhållandena. Använd aldrig omvandlaren i våta eller dammiga miljöer. Säkerställ tillräckligt fritt utrymme för ventilation runt omvandlaren och kontrollera att ventilationsventilerna inte är blockerade.

Kontrollera att erforderlig systemspänning inte överskrider omvandlarens kapacitet.

Transport och förvaring

Kontrollera att huvudanslutningarna och batterikablarna har kopplats bort innan förvaring eller transport av omvandlaren utförs.

Något ansvar accepteras inte för transportskador om utrustningen transporteras i annat än originalförpackningen.

Förvara omvandlaren i torr miljö; lagringstemperaturen måste hållas mellan -20 °C and 60 °C.

Rådfråga batteritillverkarens användarhandbok med avseende på transport, förvaring, laddning, underhållsladdning och bortforsling av batteri.

2. BESKRIVNING

2.1 Allmänt

SinusMax - Överlägsen teknik

Utvecklad för professionell drift är Phoenix' sortiment av omvandlare lämpligt för breda användningsområden. Designkriteriet har varit att producera en riktig sinusvägomvandlare med optimerad effektivitet men utan att kompromissa med prestandan. Med användning av hybrid HF teknik är resultatet en topprodukt med kompakta dimensioner, låg vikt och med förmåga att leverera effekt, problemfritt, för alla laster.

Extra startström

En unik egenskap hos SinusMax tekniken är mycket hög start-up effekt. Konventionell högfrekvensteknik erbjuder inte så extrema prestanda. Phoenix omvandlare är väl lämpade att starta svåra laster som kompressorer, elektriska motorer och liknande applikationer.

Kan köras parallellkopplade och i 3-fas drift

Upp till 6 omvandlare kan fungera parallellt för att uppnå högre uteffekt.

Drift i 3-fasläge är också möjlig.

För överföring av last till en annan växelströmsenhet: Automatisk överföringsswitch

Krävs en automatisk överföringsswitch rekommenderar vi i stället användning av MultiPlus eller Quattro. Switchen inkluderas i dessa produkter och laddningsfunktionen för MultiPlus/Quattro kan inaktiveras. Datorer och annan elektronisk utrustning kommer att fortsätta fungera utan avbrott därför att MultiPlus/Quattro har en ytterst kort överkopplingstid (mindre än 20 millisekunder).

Programmerbart relä

Phoenix omvandlaren är utrustad med ett programmerbart relä som i standard är inställt som ett alarmrelä. Reläet kan programmeras för alla typer av andra applikationer exempelvis som ett startrelä för ett genset.

Programmerbar med DIP-switchar, VE.Net-panel eller persondator

Phoenix omvandlare levereras färdiga för användning. Tre egenskaper är tillgängliga för ändring av inställning skulle behov föreligga:

– Den viktigaste inställningen kan ändras på ett mycket enkelt sätt med användning av DIP-brytare.
– Alla inställningar, med undantag av det programmerbara reläet, kan ändras med hjälpav en VE.Net panel.
– Alla inställningar kan ändras med hjälp av en PC och kostnadsfri programvara, som kanladdas ner från vår webbplats www.victronenergy.com.

3. DRIFT

3.1 På/Av-brytare

Då den är påslagen ("on") är omvandlaren fullt funktionsfärdig. Omvandlaren går igång och LED lampan "omvandlare på" tänds.

3.2 Fjärrkontroll

Fjärrkontroll är möjlig med en enkel på/av-brytare eller med en kontrollpanel för Phoenix omvandlare.

3.3 LED-indikationer

LED av

LED blinkar

LED lyser

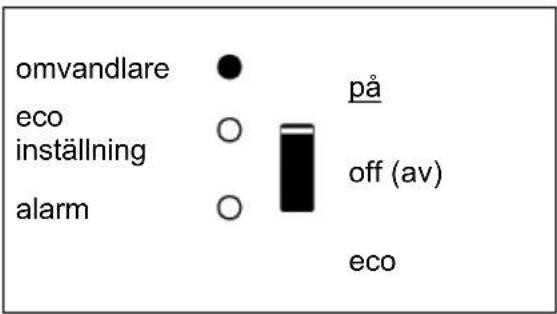

omvandlare eco inställning alarm på off (av) eco

Omvandlaren är igång och levererar kraft till lasten. Batteridrift.

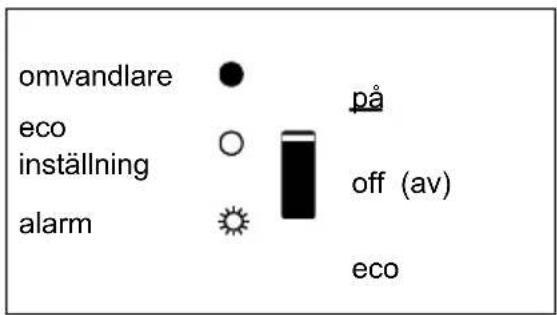

omvandlare eco inställning alarm på off (av) eco

Omvandlaren slås på och levererar kraft till lasten.

För-alarm: överlast, eller låg batterispänning, eller omvandlartemperatur hög

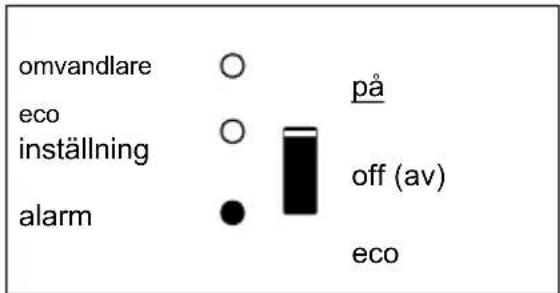

omvandlare eco inställning alarm o o pa off (av) eco

Omvandlaren är avstängd Alarm: överlast, eller låg batterispänning, eller omvandlartemperaturen hög, eller DC brumsspänning på batteri terminal var för hög.

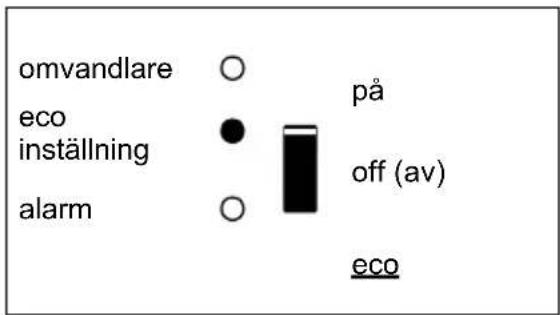

omvandlare eco inställning alarm på off (av) eco

Omvandlaren är i "eco-inställningsläge" och levererar kraft till lasten.

4. INSTALLATION

Omvandlaren måste installeras av en kvalificerad elektriker.

4.1 Placering

Omvandlaren måste installeras på en torr och välventilerad plats, så nära batterierna som möjligt. Det måste finnas ett fritt utrymme på minst 10 cm runt om enheten för att med bra kylning.

För hög omgivande temperatur kommer att resultera i följande:

Reducerad livstid

Reducerad laddningsström.

Reducerad toppkapacitet, eller avstängning av omvandlaren.

Installera aldrig omvandlaren direkt ovanpå batterierna.

Omvandlaren är lämplig för montering på vägg. För montering, se bilaga A.

Omvandlaren kan monteras horisontellt eller vertikalt; vertikal montering är att föredra.

Den vertikala installationen erbjuder optimal kylning.

Produktens insida måste förbli åtkomlig efter installationen.

Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster.

Av säkerhetsskäl bör omvandlaren installeras i en värmetålig miljö om den används tillsammans med utrustning där en avsevärd mängd kraft skall konverteras. Förhindra att ex vis kemikalier, syntetiska komponenter, textildraperier etc. finns i den omedelbara närheten.

4.2 Anslutning av batterikablar

För att fullt ut kunna utnyttja omvandlarens kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräcklig tvärsnittsyta användas. Se tabell.

	24/2000	12/2000
Rekommenderat tvärsnitt (mm ^2 )
→ 6 m	50	70

	24/2000	12/2000
Rekommenderad batterikapacitet (Ah)	200 – 500	350 – 1000

Anmärkning: Internt motstånd är den viktiga faktorn när man arbetar med batterier med låg kapacitet. Rådfråga din leverantör eller läs relevanta avsnitt ur vår bok "Elektricitet ombord", som du kan ladda ner från vår webbplats.

Procedur

Gör följande för att ansluta batterikablarna:

Använd en isolerad skiftnyckel för att förhindra kortslutning av batteriet. Undvik att kortsluta batterikablarna.

Anslut batterikablarna: + (röd) och - (svart) till batteriet enligt bilaga A.

Omkastning av polariteten (+ to - och - to +) kommer att skada omvandlaren.

(Säkerhetsäkring inuti Phoenix Omvandlaren Compact kan skadas)

Spänn åt muttrarna ordentligt för att reducera kontaktmotståndet så mycket som möjligt.

4.3 Anslutning av AC-kablarna

Detta är en produkt av säkerhetsklass I (som levereras med en skyddande jordterminal).

Noll-kabeln i AC utgången på denna omvandlare ansluts till chassit.

För att säkerställa rätt funktion hos GFCI (eller RCCB) sker montering i omvandlarens AC utgång.

Omvandlarens chassi måste jordas till ramen (på ett fordon) eller till en jordplatta eller skrov (i en båt).

Procedur

Terminalpunkterna är tydligt angivna. Från vänster till höger: "PE" (jord), "L" (fas) och "N" (nolla).

4.4 Extra anslutningar

Ett antal extra anslutningar är möjliga:

4.4.1 Fjärrregleringsbrytare på/av & fjärrkontrollpanel

Omvandlaren kan fjärrstyras på två sätt.

– Med en extern brytare (anslutning terminal H, se bilaga A). Fungerar bara om brytaren på omvandlaren är ställd på "on" (på).

– Med en Phoenix Inverter Control panel (Phoenix Omvandlare Kontrollpanel) (ansluten till en av de två RJ45 uttagen, se bilaga A). Fungerar bara om brytaren på omvandlaren är ställd på "on" (på).

Endast en fjärrkontroll kan anslutas, dvs. antingen en switch eller en fjärrkontrollpanel.

4.4.2. Programmerbart relä

Omvandlaren levereras med ett multifunktionellt relä, som standard inställt som alarm relä. (VEConfigure3 programvara behövs för att ändra funktionaliteten hos reläet).

4.4.3 Parallellanslutning

Omvandlarna kan användas parallellkopplade; flera identiska enheter. För att göra detta, upprättas en anslutning mellan enheterna med hjälp av standardkablar av typen RJ45 UTP. Systemet (en eller flera omvandlar plus extra kontrollpanel) kräver följande konfiguration (se avsnitt 5).

Vid parallellkoppling av omvandlare måste följande krav uppfyllas:

• Max sex enheter kan parallellanslutas.
• Endast identiska enheter kan parallellanslutas.
• DC-anslutningskablarna till enheterna måste ha samma längd och tvärsnitt.
• Om en positiv och en negativ DC distributionspunkt används måste tvärsnittet i anslutningen mellan batterierna och DC distributionspunkt vara minst lika med summan av nödvändiga tvärsnitt i anslutningarna mellan distributionspunkten och omvandlarna.
• Placera omvandlarna nära varandra men med minst 10 cm mellanrum för ventilation ovanför och vid sidan om enheterna.
• UTPkablar måste anslutas direkt från en enhet till den andra (och till fjärrpanelen). Anslutnings/fördelningsboxar är inte tillåtna.
• Endast en fjärrkontrollsenhet (panel eller switch) kan anslutas till systemet.

4.4.4 Trefasdrift

Phoenix Omvandlare kan också användas med 3-faskonfiguration i y-koppling. För att uppnå detta, upprättas en anslutning mellan enheterna med hjälp av en standardkabel av RJ45 UTP-typ (samma som för parallelldrift). Systemet (Omvandlare plus extra kontrollpanel) kräver följande konfiguration (se avsnitt 5).

Förutsättningar: se avsnitt 4.4.3.

Obs: Phoenix Omvandlare är inte lämpad för 3-faskonfiguration i deltakoppling ( ).

5. KONFIGURATION

Inställningarna kan enbart utföras av kvalificerad tekniker.

Läs instruktionerna noggrant innan ändringarna genomförs.

Batterierna bör placeras på en torr och välventilerad plats under laddningen.

5.1 Standardinställningar: färdig för användning

Vid leverans är Phoenix omvandlare inställd på fabrikens standardvärden. I allmänhet är dessa inställningar lämpliga är fristående drift.

Standardfabriksinställningar

Omvandlarfrekvens 50 Hz

Omvandlarspänning 230 VAC

Fristående/parallell / 3-fas fristående

Sökinställning off (av)

Programmerbart relä alarmfunktion

5.2 Förklaring av inställningar

Växelriktarens frekvens

Utgångsfrekvens

Inställningsbarhet: 50 Hz; 60 Hz

Spänning, växelriktare

Inställningsbarhet: 210 – 245 V

Fristående/parallell drift/2-3 fasinställning

Vid användning av flera enheter, är det möjligt att:

• Öka total omvandlareffekt (flera enheter parallellkopplade).
• Skapa ett fasdelningssystem.
• Skapa ett 3-fassystem.

Standard omvandlarinställningar gäller för fristående drift. För parallell, 3-fas eller fasdelningsdrift hänvisas till avsnitt 4.4.3 och 4.4.4.

Inställning för sökning (Tillämplig enbart med fristående konfiguration)

Om sökinställning är "on" (på) minskas effektförbrukningen i drift utan last med ca 70 %. I detta läge stängs Compact av när den arbetar i omvandlarläge, i händelse av ingen belastning eller väldigt låg belastning och sätts igång varannan sekund under en kort period. Om utgångsströmmen överskrider en inställd nivå, kommer omvandlaren att fortsätta att fungera. Om inte, kommer omvandlaren att stängas av igen.

Sökinställningen kan ställas in med hjälp DIP switch.

Söklägets belastningsnivåer "stäng av" och "förbli påslagen" kan ställas in med VEConfigure3.

Standardinställningen är:

Avstängning: 40 Watt (linjär last).

Påslagning: 100 Watt (linjär last).

I stället för sökinställning, kan AES inställning också väljas (enbart med hjälp av VEConfigure3).

Om denna inställning aktiveras, minskar strömförbrukningen under drift utan belastning och med låg belastning med ungefär 20 %, genom något minska sinusspänningen.

Inte justerbar med DIP switchar.

Enbart tillämplig i fristående konfiguration.

Programmerbart relä

Som standard är det programmerbara reläet inställt som ett larmrelä, dvs. reläet kommer att göras strömlöst i händelse av ett larm eller ett för-larm (växelriktaren är nästan för varm, brumspänningen på ingången är nästan för hög, batterispänningen är nästan för låg).

Ej justerbar med DIP-switchar.

5.3 Konfigurering via dator

Alla inställningar kan ändras med hjälp av en dator eller med en VE.Net-panel (förutom multifunktionsreläet och VirtualSwitch när man använder VE.Net).

Vissa inställningar kan ändra med DIP switchar (se avsnitt 5.2).

För att ändra inställningar med datorn, krävs följande:

- Programvara VEConfigure3: kan laddas ner utan kostnad från www.victronenergy.com.

– Ett MK3-USB- (VE.Bus till USB) gränssnitt.

Alternativt kan gränssnittet MK2.2b (VE.Bus till RS232) användas (RJ45 UTP-kabel krävs).

5.3.1 VE.Bus Quick konfigurationsinställning

VE.Bus Quick Configure Setup är en programvara med vilken en Compact enhet eller system enkelt kan konfigureras tillsammans med tre Compact enheter (parallell eller 3-fasdrift). VEConfigure3 utgör del av detta program.

Programvaran är kostnadsfri och kan laddas ner från www.victronenergy.com.

5.3.2 VE.Bus System Configurator och dongle

För att konfigurera avancerade applikationer och/eller system med fyra eller fler omvandlare måste VE.Bus System Configurator programvara användas.

Programvaran kan laddas ner utan kostnad från www.victronenergy.com. VEConfigure3 utgör del av detta program.

5.4 Konfigurering med en VE.Net-panel

För detta behövs även en VE.Net panel och VE.Net to VE.Bus omvandlare.

Med VE.Net kan du ställa in alla parametrar, med undantag av det multifunktionella reläet och VirtualSwitch.

5.5 Konfiguration med DIP-switchar

Vissa inställningar kan ändras med DIP switchar.

Procedur:

a) Slå på Compact, med fördel utan last.
b) Ställ in dipswitcharna.
c) Spara inställningarna genom att flytta DIP switch 8 till "on" och tillbaka till "off".

5.5.1 DIP kontakt 1 och 2

Standardinställning: För att köra enheten med hjälp av "On/off/Charger only" (På/av/enbart laddare) ställ in

ds 1: på "off" (Av)

ds 2: på "on" (på)

Standardinställningen krävs när du använder "På/Av/laddaren enbart" omkopplaren i frontpanelen.

Inställning för fjärrdrift med en Multi kontrollpanel:

ds 1: på "on" (på)

ds 2: på "off" (av)

Denna inställning krävs då en Multi kontrollpanel är ansluten.

Multi kontrollpanelen måste vara ansluten till en av de två RJ45 uttagen B, se bilaga A.

Inställning för fjärrdrift med en 3-vägsbrytare:

ds 1: på "off" (av)

ds 2: på "off" (av)

Denna inställning krävs när en 3-vägsbrytare är ansluten.

3-vägsbrytarfen måste vara kopplad till till terminal L, se bilaga A.

Bara en fjärrkontroll kan vara ansluten, dvs. antingen en brytare eller en fjärrkontrollpanel.

I båda fallen skall brytaren på själva produkten vara inställd på "on" (på).

5.5.2 Exempelinställningar

Exempel 1 är fabriksinställning (eftersom fabriksinställningarna görs med dator är alla DIP switchar i en ny produkt inställda på "off", förut om DS-2).

DS-1 Panelalternativ	av
DS-2 Panelalternativ		på
DS-3 Inte använd
DS-4 Inte använd
DS-5 Frekvens
DS-6 Sökinställning	av
DS-7 Inte använd
DS-8Förvaringsinställning	→	←
Exempel 1: (fabriksinställning)1 Ingen panel ansluten2 Ingen panel ansluten5 Frekvens: 50 Hz6 Sökinställning off8 förvaringsinställning: off-on-off

Spara inställningarna (DS3-DS7) genom att ändra switch ds-8 från off till on och sedan tillbaka till off.

LED på omvandlare och eco inställning och alarm kommer att blinka fyra gånger för att indikera att inställningarna accepterats.

6. UNDERHÅLL

Compact kräver inte specifikt underhåll. Det räcker att inspektera alla anslutningar en gång per år. Undvik fukt och olja/sot/ångor och håll utrustningen ren.

7. FELSÖKNING

Fortsätt som följer för snabb upptäckt av vanliga fel.

Rådgör med din Victron Energy återförsäljare om felet inte kan avhjälpas.

Problem	Orsak	Lösning
Omvandlaren fungerar inte när den är igångsatt.	Batterispänningen är för hög eller för låg.	Säkerställ att batterispänningen är har rätt värde.
Omvandlaren fungerar inte	Processorn är inställd på icke-funktion.	Stäng av frontswitchen, vänta i 4 sekunderSlå på frontswitchen.
Alarm LED blinkar.	För-larm alt. 1: DC spänningen är för låg.	Ladda batteriet eller inspektera batterianslutningarna.
Alarm LED blinkar	För-larm alt. 2: Omgivande temperatur är för hög.	Placera omvandlaren i ett svalt och välventilerat rum eller minska lasten.
Alarm LED blinkar.	För-larm alt. 3: Lasten på omvandlaren är högre än normallast.	Minska lasten.
Alarm LED blinkar.	För-larm alt. 4: Brumsspänning på DC ingången överskrider 1,25 Vrms.	Kontrollera batterikablar och terminaler.Kontrollera batterikapaciteten, öka om nödvändigt.
Alarm LED blinkar intermittent.	För-larm alt. 5. Låg batterispänning och för stor last.	Ladda batterierna, minska lasten eller installera batterier med högre kapacitet. Använd kortare och/eller tjockare batterikablar.
Alarm LED är på	Omvandlaren utlöste följande för-alarm.	Kontrollera tabellen för lämplig åtgärd.

8. TEKNISKA DATA

Phoenix Omvandlare	C 12/2000 230 V	C 24/2000 230 V
VÄXELRIKTARE
Inmatningsspänningsintervall (VDC)	9,5 – 17 V	19 – 33 V
Utgång	Utgångsspänning: 230 VAC ± 2 %Frekvens: 50 Hz ± 0,1 % (1)
Kont. utgångsström vid 25 °C (VA) (3)	2000	2000
Kont. utgångsström vid 25 °C (W)	1600	1600
Kont. utgångsström vid 40 °C (W)	1450	1450
Kont. utgångsström vid 65 °C (W)	1000	1000
Toppström (W)	3500	3500
Maxeffektivitet (%)	92	92
Nollbelastningsström (W) 9 11
Noll lasteffekt med sökinställning (W) 3 4
ALLMÄNT
Programmerbart relä (4)	Ja
Skydd (2)	a – g
Allmänna egenskaper	Driftstemp. intervall: -40 till +65 °C (fläktassisterad kylning) Fuktighet (icke-kondenserande): max 95 %
HÖLJE
Allmänna egenskaper	Material & Färg: aluminium (blå RAL 5012)Skyddskategori: IP 21
Batterianslutning	Bultar M8
230 VAC-anslutning	anslutning 6 mm2, 10 AWG
Vikt (kg)	12
Dimensioner (h x b x d i mm)	520 x 255 x 125
STANDARDER
Säkerhet	EN 60335-1, EN 60335-2-29
Emission/Immunitet	EN 55014-1, EN 55014-2, EN 61000-3-3

1) Kan ställas in på 60 Hz och på 240V
2) Skydd:

a. Utmatningskortslutning
b. Överbelastning
c. För hög batterispänning
d. För låg batterispänning
e. För hög temperatur
f. 230VAC på växelriktarutgången
g. Inmatningsbrumspänning för hög

3) Icke-linjär belastning, toppfaktor 3:1

4) Programmerbart relä som kan ställas in för allmänt alarm, DC underspänning eller genset startsignalfunktion.

1. ISTRUZIONI DI SICUREZZA
