CAR OBD Finder 2.0 4G - Appareil GPS PAJ GPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Traceur GPS OBD pour véhicule
Marque	PAJ GPS
Modèle	CAR OBD Finder 2.0 4G
Dimensions	52,4 x 46,4 x 22,7 mm
Poids	45 g
Alimentation	Port OBD 12-24 V avec batterie Li-ion 3,7 V 140 mAh
Technologie de localisation	GPS, GSM/GPRS, LTE 4G
Précision GPS	Jusqu'à 5 mètres
Temps de démarrage à froid	3 à 5 minutes
Temps de démarrage en veille	1 à 3 minutes
Temps d'opération	10 à 30 secondes
Interface	OBD2
Carte SIM	M2M intégrée, non remplaçable
Indicateurs LED	Orange (statut GPRS), Bleue (statut GPS)
Connectivité utilisateur	Application mobile et portail web (finder-portal.com)
Température de fonctionnement	-20 °C à +50 °C
Compatibilité électromagnétique	Respecter les zones dangereuses (médical, carburant, dynamitage)
Sécurité	Consignes pour éviter électrocution, étouffement, explosion de batterie
Entretien et nettoyage	Chiffon légèrement humide, ne pas immerger ni utiliser de nettoyeur vapeur
Mise au rebut	Batteries et appareils électroniques séparément selon la législation
Garantie et conformité	Déclaration UE de conformité disponible sur paj-gps.de

FOIRE AUX QUESTIONS - CAR OBD Finder 2.0 4G PAJ GPS

Comment activer le traceur GPS CAR OBD Finder 2.0 4G ?

Activez l'appareil en ligne en scannant le code QR ou en suivant le lien fourni dans le manuel. Après activation, connectez le traceur au port OBD de votre véhicule et roulez quelques kilomètres pour la première connexion réseau. Consultez la section Activation de la notice pour plus de détails.

Que signifient les LED sur l'appareil ?

La LED orange indique le statut GPRS : clignotement = recherche, allumée fixe = signal reçu, éteinte = veille. La LED bleue indique le statut GPS : clignotement = recherche, allumée fixe = réception GPS, éteinte = veille (immobilité).

Comment utiliser l'application ou le portail de suivi ?

Une fois activé, utilisez l'application mobile ou rendez-vous sur www.finder-portal.com pour accéder à la version bureau. Vous pouvez y suivre la position, configurer des alertes et visualiser l'historique des trajets.

La batterie du traceur est-elle remplaçable ?

Non, la batterie lithium-polymère intégrée n'est pas remplaçable par l'utilisateur. Pour tout problème, contactez le support technique. Ne tentez pas de l'ouvrir, risque d'explosion ou de brûlure chimique.

Quels véhicules sont compatibles avec le Finder 2.0 4G ?

Le traceur se connecte à tout véhicule équipé d'un port OBD2 standard fonctionnant sous 12-24 V. Il est conçu pour voitures, mais peut être utilisé sur d'autres véhicules avec port OBD.

Comment nettoyer le traceur GPS ?

Utilisez un chiffon légèrement humide pour nettoyer la surface. Ne plongez jamais l'appareil dans l'eau, n'utilisez pas de nettoyeur vapeur ni de produits agressifs. Essuyez complètement après le nettoyage.

Puis-je utiliser ce traceur pour suivre une personne ou un animal ?

L'utilisation prévue est la localisation d'objets ou d'êtres vivants, mais sachez que surveiller des tiers sans leur consentement est illégal dans de nombreux pays. Respectez les lois locales. Le fabricant décline toute responsabilité en cas de mauvaise utilisation.

Que faire si je perds la notice d'utilisation ?

La notice complète est disponible gratuitement en ligne sur le site notice-facile.com ou sur le site du fabricant www.paj-gps.de. Vous pouvez également demander une traduction par email.

Comment mettre à jour le firmware du traceur ?

Le manuel ne mentionne pas de mise à jour firmware spécifique. Les mises à jour éventuelles se font via le portail en ligne ou l'application. Consultez régulièrement le site du fabricant pour les annonces.

Où trouver la déclaration de conformité UE ?

Le texte complet de la déclaration de conformité est disponible à l'adresse paj-gps.de/konformitaetserklaerung/. Le produit est conforme à la directive 2014/53/UE.

MODE D'EMPLOI CAR OBD Finder 2.0 4G PAJ GPS

Merci d'avoir acheté notre FINDER ! Avant de commencer :

Lisez attentivement les instructions avant d'utiliser le FINDER pour la première fois.

S'il vous plaît, gardez ce manuel d'instructions dans un endroit sûr au cas où vous en auriez besoin dans le futur.

3.1 Contenu de la livraison 41 3.2 Description du produit 42 3.3 Mise en service 42 3.4 Activation 43 3.5 Connexion au véhicule 44 3.6 Utilisation 45 3.7 Signification des lumières LED 48 3.8 Détails techniques 49 3.9 Consignes de sécurité 50 3.10 Mise au rebut des piles usagées 55 3.11 Mise au rebut des appareils électriques 56

Nous mettons régulièrement à jour nos manuels d'utilisation afin qu'ils soient toujours d'actualité. La dernière version peut être consultée à tout moment sur www.pai-gps.de/fincer.

CAR OBD Forder 43.2.0 von PAUW70-FB

© PAJ JG (carte, ingénieusement)

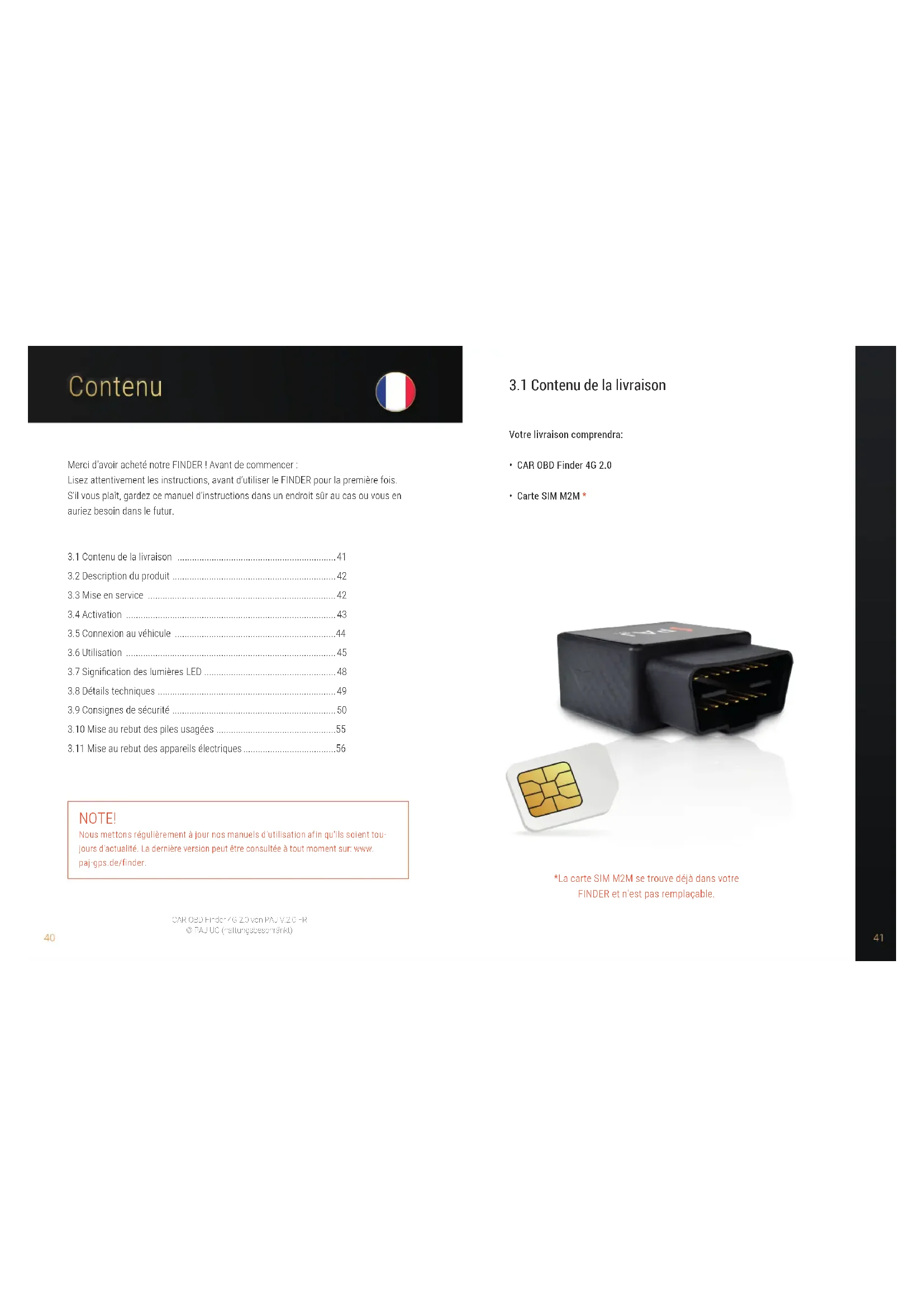

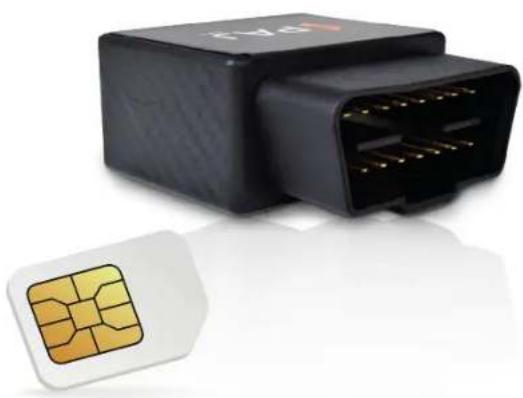

3.1 Contenu de la livraison

Votre livraison comprendra:

• CAR OBD Finder 4G 2.0 - Carte SIM M2M

*La carte SIM M2M se trouve déjà dans votre FINDER et n'est pas remplaçable.

3.2 Description du produit

interface OBD2

Lumière LED Fente pour carte SIM (la carte SIM se trouve déjà dans votre FINDER et n'est pas remplaçable)

3.3 Connexion au véhicule

Veuillez respecter les points suivants avant de connecter l'appareil à la batterie de votre moto:

• La carte SIM se trouve dans le CAR OBD Finder 4G 2.0. - Veillez à ce que l'installation du traceur GPS n'endomage pas les pièces de votre moto. - Le traceur CAR OBD Finder 4G 2.0 sera connecté au port OBD de votre voiture (voir image).

Annotation!

Pour activer, vous avez besoin du numéro d'appareil. Veuillez prendre note avant d'installer votre traceur GPS.

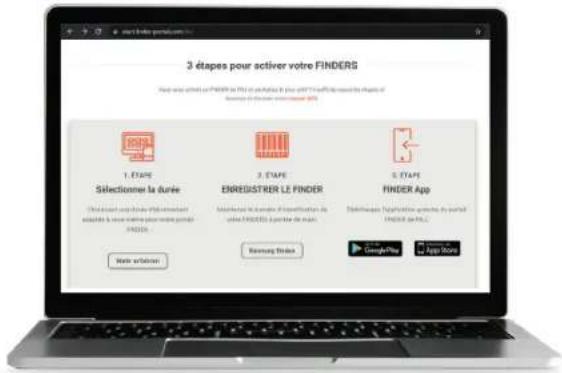

3.4 Activation

Afin d'utiliser votre CAR OBD Finder 4G 2.0, vous devrez préalablement l'activer en ligne. Scannez le code QR ou entrez dans le lien suivant et suivez les instructions:

Pour une explication détaillée du processus

d'activation, vous pouvez simplement cliquer sur le lien suivant ou scanner le code QR:

Une fois l'activation en ligne réussie, vous pouvez mettre en marche le CAR OBD Finder 4G 2.0. Grâce au branchement à l'alimentation effectué, le traceur GPS s'est mis en marche.

Après le raccordement et le premier démarrage du tracker GPS, il est recommandé de déplacer l'appareil pendant quelques minutes. Pour ce faire, roulez quelques kilomètres avec votre véhicule afin que l'appareil puisse se connecter au meilleur réseau possible pour la première connexion.

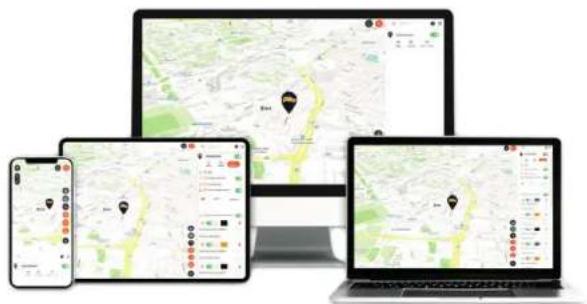

3.6 Utilisation

Dès que votre appareil a été activé avec succès, qu’il a démarré et qu’il a envoyé et enregistré des données pour la première fois, vous pouvez le placer où vous voulez et utiliser votre téléphone, tablette ou PC pour commencer à le suivre ! Vous pourrez le faire dans notre application ou en cliquant sur le lien suivant pour accéder à la version de bureau.

www.finder-portal.com

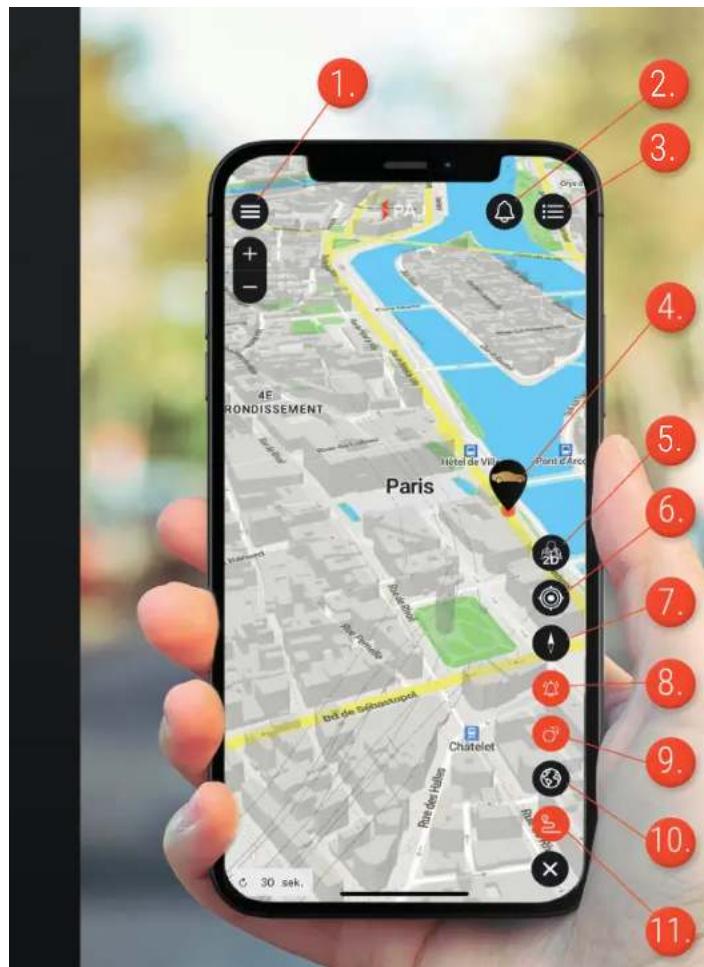

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 1. 2. RONDISSEMENT Paris Hôtel de Vill Paris d'Arto Bà de Schussagouet Châtelet Rond des balles 30 sek.

1. Menu
2. Notifications
3. Menu de l'appareil
4. Position de l'appareil
5. Réglage 2D / 3D
6. Propre localisation
7. Réglage sur la carte
8. Alertes sur l'itinéraire
9. Points sur la route
10. Carte thermique
11. Routes

LED orange - GPRS status

Signal	Signification
La LED orange clignote toutes les 2-3 sec.	Le traceur GPS recherche un signal.
La LED orange s'allume en permanence	Réception d'un signal GPRS.
La LED orange est éteinte	L'appareil en veille.

LED bleue - GPS status

Signal	Signification
La LED bleue clignote toutes les 2-3 sec.	Le traceur GPS recherche un signal.
La LED bleue s'allume en permanence	GPS reception is available.
La LED bleue est éteinte	L'appareil est en veille. Si le GPS reste immobile, il n'émet plus de signal GPS. Il retransmet.

Dimensions 52,4 mm x 46,4 mm x 22,7 mm
Précision GPS Jusqu'à 5 meters
Batterie 3,7 V 140 mAn Li-ion
Poids 45 g
Temps de démarrage	Démarrage à froid: 3-5 minVeille: 1-3 minOpération: 10-30 s
Réseau GSM/GPRS/LTE
Bande	LTE/4GLTE-FDD: B1/B2/B3/B5/B7/B8/B20(max. 2 W)GPRSGSM 900 MHz. (max. 2 W)DCS 19000 MHz. (max.1 W)
Puce GPS AT6558D
Module GSM-/GPRS SIMCOM A7670E
Réception GPS -162 dBm
Interface CBD 12-24 V
Température De -20 °C à +50 °C
Environnement opératif De -20 °C à +50 °C

Mots de sécurité

Les mots-clés suivants sont utilisés dans ce manuel d'utilisation :

Ce mot-clé est utilisé pour attirer l'attention sur un problème. Il est également utilisé pour faire une recommandation, pour une bonne utilisation. Des blessures graves peuvent être évitées en suivant cet avertissement.

Attention!

Ce mot-clé classe un danger de risque moyen. Des blessures graves peuvent être évitées en suivant cet avertissement.

Utilisation prévue

Lisez attentivement les instructions de sécurité de ce traceur GPS avant son utilisation afin de l'utiliser correctement. L'utilisation prévue est uniquement comme décrite dans ce manuel, pour localiser un objet ou un être vivant. Sachez que le fait de surveiller des tiers à l'aide d'un traceur GPS, sans leur consentement, constitue une infraction pénale.

L'utilisation dans d'autres zones peut endommager des objets ou même des personnes. Veuillez noter que le traceur GPS n'est pas un jouet pour les enfants. Dans d'autres pays et régions, il existe des lois différentes sur le positionnement et le suivi numériques des personnes, des animaux et/ou des objets. PAJ UG ne peut pas être tenu responsable si ces lois ou règlements sont violés. Cela relève de la seule responsabilité de l'utilisateur.

Le fabricant et le revendeur déclinent toute responsabilité concernant les dommages causés par une mauvaise utilisation ou une utilisation non conforme à la destination.

Attention ! RISQUE d'électrocution!

Une installation électrique incorrecte ou une tension du secteur trop élevée peuvent provoquer un choc électrique. Comparez la tension de la prise électrique avec l'indication de la plaque signalétique. Si vous remarquez des dommages visibles sur le traceur GPS, ne l'utilisez pas. N'exposez pas le traceur GPS aux flammes nues ou aux surfaces chaudes. Il est toutefois recommandé de l'utiliser dans des environnements secs. Gardez-le à l'abri de l'humidité et ne le pliez pas. N'ouvrez pas le boîtier du traceur GPS. Confiez toutes les réparations au personnel de service qualifié. Si vous êtes responsable d'une réparation, d'une mauvaise utilisation ou d'un mauvais branchement de l'appareil, celui-ci ne sera plus en garantie.

Attention ! DANGER de suffocation!

Ne laissez pas le traceur GPS être utilisé sans surveillance par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites. Ceux qui ont reçu des instructions d'utilisation de la part de personnes responsables de leur sécurité font exception. Assurez-vous que votre enfant ne joue pas avec les petites pièces de l'appareil (par exemple les accessoires...). Ils peuvent être avalés et conduire à la suffocation.

Apprenez à votre enfant les dangers et le fonctionnement du traceur GPS. Fonctionnement de la batterie

Attention ! RISQUE d'explosion et d'incendie!

Dans ce qui suit, vous trouverez des informations et des instructions sur la manière de traiter les données de la batterie : Le traceur GPS est alimenté par une batterie au lithium-polymère. Elle n'est pas remplaçable et elle ne doit pas être retirée ou ouverte. Le traceur GPS ne doit pas être exposé aux sources de chaleur. Gardez le traceur GPS à l'écart des sources de chaleur et des températures élevées, comme la lumière directe du soleil dans un véhicule. Le non-respect de cette consigne peut entraîner la destruction de la batterie, une surchauffe, une explosion et un incendie. Ne pas brûler ou percer le traceur GPS. Protégez-le des dommages mécaniques. Ne pas retirer la batterie, ne la faites pas tomber, ne la démontez pas et ne la modifiez pas avec des objets pointus ou tranchants. Si un enfant avale la batterie, cherchez de l'aide médicale immédiatement ! Si vous souhaitez faire remplacer la batterie, veuillez contacter notre équipe d'assistance.

Attention! RISQUE de brûlures chimiques!

Les batteries qui ont des fuites en raison d'un dommage peuvent provoquer des brûlures chimiques si elles entrent en contact avec la peau. Par conséquent, n'ouvrez jamais la batterie. Cependant, si la batterie fuit, veuillez porter des gants de protection.

Compatibilité électromagnétique

Veuillez respecter toutes les consignes et interdictions et éteindre le traceur GPS dans des zones dangereuses. Ainsi que s'il peut causer des perturbations, éteignez immédiatement le traceur. N'utilisez pas le traceur GPS à proximité, par exemple, d'un équipement médical, du carburant et des produits chimiques, ainsi que des zones de dynamitage. Les appareils mobiles peuvent causer des interférences qui peuvent affecter les performances. Transformateurs et champs magnétiques très puissants doivent être évités. Sinon, des déviations dans la transmission peuvent se produire.

Le non-respect de ces recommandations peut entraîner un dysfonctionnement ou un endommagement du traceur GPS.

Attention ! RISQUE de dommages!

Dans ce qui suit, vous trouverez des informations et des instructions par rapport à la façon de nettoyer le traceur GPS. Le traceur doit être nettoyé. Ne pas utiliser de produits de nettoyage agressifs ou des brosses. Ne pas nettoyer le traceur GPS avec des objets de nettoyage comme une éponge métallique, cela pourrait endommager la surface. Ne jamais mettre le GPS tracker dans l'eau, dans un lave-vaisselle (ou similaire) et n'utilisez pas un nettoyeur vapeur. La surface peut être nettoyée avec un chiffon légèrement humide. Le traceur GPS doit être essuyé complètement après.

Stockage

Si vous n'utilisez pas le traceur GPS pendant une longue période, vous pouvez l'éteindre. Placez le traceur dans son emballage original ou dans une boîte de la même taille. Protégez le traceur de la saleté et de l'humidité.

Remarque!

Gardez le FINDER hors de portée des enfants afin d'éviter d'éventuels dommages matériels ou corporels.

Par la présente, PAJ UG (responsabilité limitée) déclare que le CAR OBD Finder 4G 2.0 est conforme à la Directive 2014/53/UE. Le texte complet de la déclaration de conformité de l'UE peut être consulté à l'adresse Internet suivante: paj-gps.de/konformitaetserklaerung/

Élimination des emballages

Éliminer l'emballage selon le type. Jeter du carton aux déchets de papier. Le papier d'aluminium fait partie de la collecte des produits recyclables.

3.10 Mise au rebut des piles usagéesdéclaration de conformité

Les informations suivantes sont destinées aux personnes qui utilisent des batteries ou des produits avec des batteries intégrées et qui ne les revendent plus sous la forme dans laquelle elles leur ont été fournies (utilisateurs finaux). Retour gratuit de batteries usagées. Les batteries ne doivent pas être éliminées avec les déchets ménagers. Vous êtes légalement obligé de retourner les batteries usagées par la loi, afin de garantir une élimination appropriée. Vous pouvez déposer les batteries usagées dans un point de collecte municipal ou chez votre détaillant local. En tant que distributeur de batteries, nous sommes également obligés de reprendre les batteries usagées des appareils que nous avons fournis. Batteries usagées du type susmentionné peuvent donc être retournées à nous avec un affranchissement suffisant ou directement à notre entrepôt d'expédition à l'adresse suivante gratuitement:

Signification des symboles de la batterie

Les batteries sont marquées avec un symbole d'une poubelle barrée (voir illustration). Ce symbole indique que les batteries ne doivent pas être jetées avec les déchets ménagers. Pour les batteries contenant plus de 0,0005% de mercure en masse, plus de 0,002% de cadmium en masse ou plus de 0,004 pour cent en masse de plomb, il existe également le symbole de la poubelle avec le symbole chimique du polluant utilisé dans chaque cas. L'abréviation „Cd" signifie cadmium, „Pb" signifie plomb et „Hg" est l'abréviation de mercure.

3.11 Mise au rebut des appareils électriques

La loi sur les équipements électriques et électroniques (ElektroG) contient un grand nombre d'exigences relatives à la manipulation des équipements électriques et électroniques. Les plus importants sont listés ici.

1. Collecte séparée des équipements usagés

Les équipements électriques et électroniques qui sont devenus des déchets sont appelés équipements usagés. Les propriétaires des équipements usagés doivent les collecter séparément des déchets municipaux non triés. Les équipements usagés n'appartiennent pas aux ordures ménagères, mais à une collecte spéciale et aux systèmes de retour.

1. Batteries

Les propriétaires des appareils usagés qui n'aient pas de batteries intégrées avec l'appareil doivent les séparer avant de les amener à un point de collecte. Ceci ne s'applique pas si l'équipement usagé est amené aux entreprises publiques d'élimination des déchets dans le but de leur réutilisation.

1. Options de retour des équipements usagés

Les propriétaires d'appareils usagés provenant de ménages privés peuvent s'en débarrasser aux points de collecte des autorités publiques de gestion des déchets ou aux points de collecte mises en place par les fabricants ou les distributeurs au sens de l'Elektro©. Un répertoire en ligne des points de collecte et de reprise est disponible à l'adresse suivante: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen.jsf

1. Avis de protection des données:

Les appareils usagés contiennent souvent des données personnelles sensibles. Cela s'applique en particulier aux appareils des technologies de l'information et des télécommunications tels que les ordinateurs et les smartphones. Chaque utilisateur final est responsable de la suppression des données sur les appareils usagés à éliminer. Il est la responsabilité de l'utilisateur final.

1. Signification du symbole «poubelle barrée»

Le symbole de la poubelle barrée régulièrement apposé sur les équipements électriques et électroniques, indique que ces derniers, à la fin de leur vie utile, doivent être éliminés séparément des déchets municipaux non triés.

1. Numéro d'enregistrement du fabricant

En tant que fabricant, au sens de l'ElektroG, nous sommes enregistrés auprès de la fondation responsable. Registre déchets équipement électrique (Benno Strauß-Str. 1, 90763 Fürth) sous le numéro d'enregistrement suivant: DE33887550

Contactez-nous, nous sommes là pour vous aider!

L'équipe PAJ GPS espère que vous appréciez votre CAR OBD Finder 4G 2.0!

Tu entregas contendrá: Tu entrega contendrá:

• CAR OBD Finder 4G 2.0 - Carte SIM M2M*
